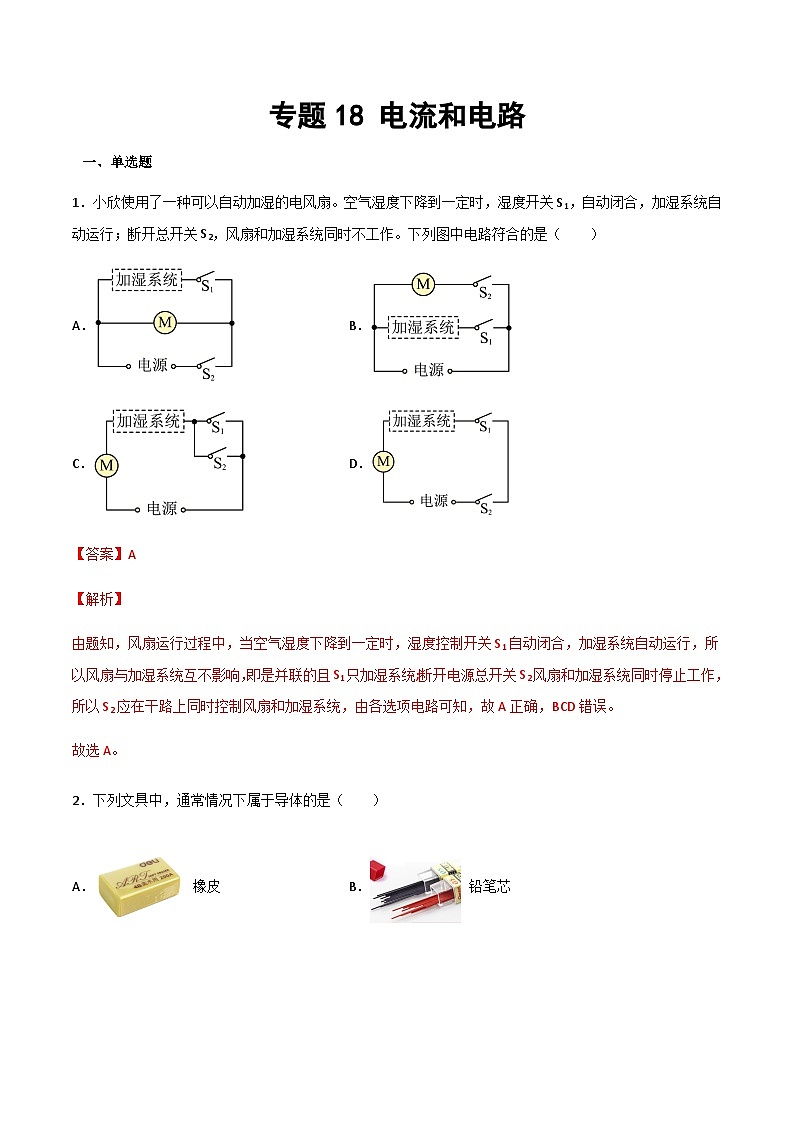

1．小欣使用了一种可以自动加湿的电风扇。空气湿度下降到一定时，湿度开关S1，自动闭合，加湿系统自动运行；断开总开关S2，风扇和加湿系统同时不工作。下列图中电路符合的是（ ）
A．B．
C．D．
【答案】A
【解析】
由题知，风扇运行过程中，当空气湿度下降到一定时，湿度控制开关S1自动闭合，加湿系统自动运行，所以风扇与加湿系统互不影响，即是并联的且S1只加湿系统;断开电源总开关S2风扇和加湿系统同时停止工作，所以S2应在干路上同时控制风扇和加湿系统，由各选项电路可知，故A正确，BCD错误。
故选A。
2．下列文具中，通常情况下属于导体的是（ ）
A． 橡皮B． 铅笔芯C． 塑料尺D． 练习簿
【答案】B
【解析】
A．橡皮的材料是橡胶，属于绝缘体，故A不符合题意；
B．铅笔芯材料是碳，能导电，属于导体，故B符合题意；
C．塑料尺的材料是塑料，属于绝缘体，故C不符合题意；
D．练习簿的材料是纸，属于绝缘体，故D不符合题意。
故选B。

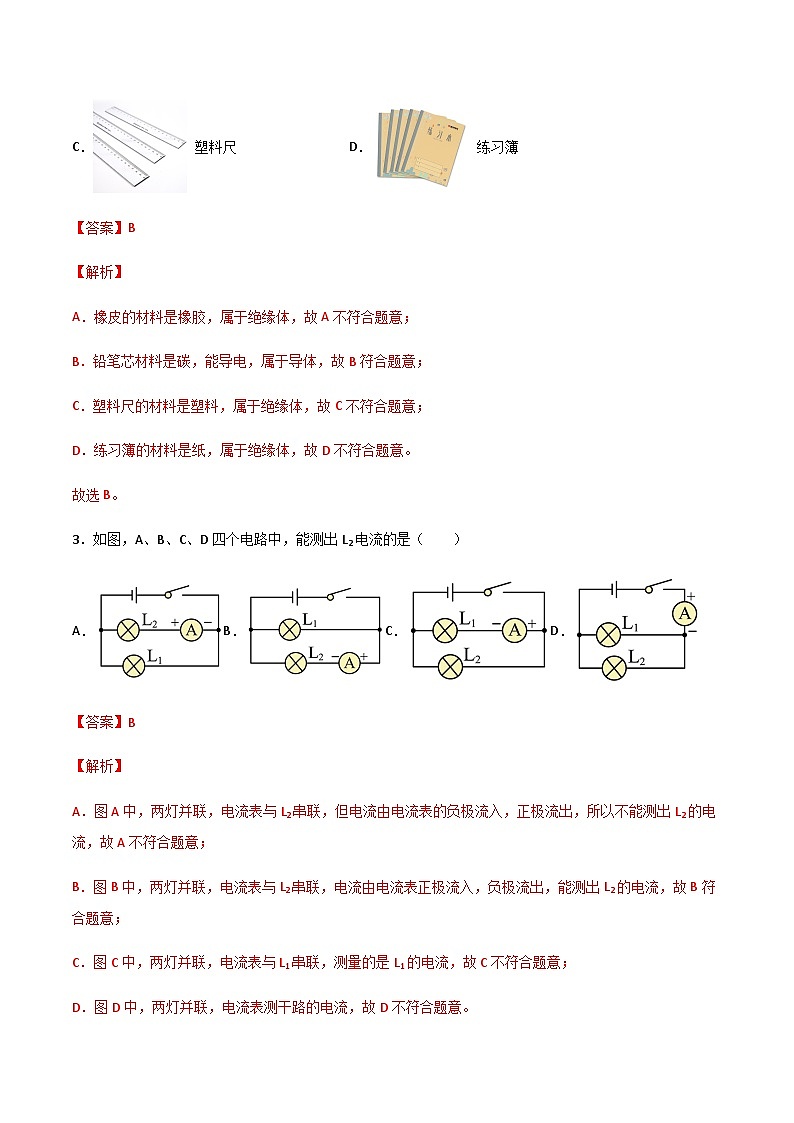

3．如图，A、B、C、D四个电路中，能测出L2电流的是（ ）
A．B．C．D．
【答案】B
【解析】
A．图A中，两灯并联，电流表与L2串联，但电流由电流表的负极流入，正极流出，所以不能测出L2的电流，故A不符合题意；
B．图B中，两灯并联，电流表与L2串联，电流由电流表正极流入，负极流出，能测出L2的电流，故B符合题意；
C．图C中，两灯并联，电流表与L1串联，测量的是L1的电流，故C不符合题意；
D．图D中，两灯并联，电流表测干路的电流，故D不符合题意。故选B。
4．如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（ ）
A．电流表A1测通过灯L2的电流B．两电流表的示数一定相同
C．两灯的额定功率一定不相同D．仅断开S2，电流表A2的示数不变
【答案】A
【解析】
A．由图可知，该电路为并联电路，电流表A1与灯L2串联在一条支路中，所以电流表A1测通过灯L2的电流，故A正确；
B．电流表A1测通过灯L2的电流，电流表A2测干路电流，根据并联电路干路电流等于各支路电流之和，电流表A2示数肯定大于电流表A1示数，故B错误；
C．两灯都正常发光，由于并联电路中各支路两端的电压相同，所以两灯的额定电压是相同的，由于不知道额定电流的大小，所以不能确定两灯的额定功率关系，故C错误；
D．断开S2，灯L2断路，电流表A2此时只测流过L1的电流，所以电流表A2的示数一定减小，故D错误。
故选A。
二、填空题
5．如图是“伏安法”测电阻时电流表和电压表的示数。图中电流表的示数是________。这时待测电阻的阻值是________。
【答案】 0.2 12
【解析】
[1]由图可知，电流表使用的0~0.6A的量程，分度值为0.02A，图中电流表指针正好指向0.2A，故图中电流表的示数是0.2A。
[2]由图可知，电压表使用的0~3V的量程，分度值为0.1V，即每一个小格代表0.1V，故图中电压表的示数为2.4V。根据可知，此时待测电阻的阻值
6．如图所示，用两个金属夹子将一根铅笔芯接入电路时小灯泡发光，说明铅笔芯是______（选填“导体”或“绝缘体”）小夹子在铅笔芯上滑动的过程中，由于铅笔芯接入电路的______（选填“长度”、“材料”或“横截面积”）影响了电阻的大小，导致小灯泡的亮度发生了变化。
【答案】 导体 长度
【解析】
[1]用两个金属夹子将一根铅笔芯接入电路时小灯泡发光，表明电路中有电流，说明铅笔芯是导体。
[2]电阻大小与导体的材料、长度、横截面积和温度等因素有关，小夹子在铅笔芯上滑动的过程中，改变了铅笔芯接入电路的长度，影响了电阻的大小。
7．如图所示，用餐巾纸摩擦一根可以绕铁支架自由转动的塑料吸管，吸管带负电荷。现用一物体靠近吸管带电的一端，发现它们互相吸引，这可以说明该物体不可能______（选填“带正”、“带负”或“不带”）电荷；吸管上的电荷没有通过铁支架转移，说明吸管是______（选填“导体”或“绝缘体”）。
【答案】 带负 绝缘体
【解析】
[1]异种电荷相互吸引，带电体能够吸引轻小物体，物体被吸引说明可能带正电荷，也可能不带电，同种电荷相互排斥，故不能带负电荷。
[2]导体内自由电荷可以导电，吸管上的电荷没有通过铁支架转移，因为吸管没有自由电荷，是绝缘体。
8．如图所示，闭合开关，电流表A1的示数为0.6A，电流表A2的示数为0.2A，则通过灯泡L1的电流为______A；若用电流表单独测灯泡L1中的电流，应选用______（选填“0~0.6A”或“0~3A”）量程。
【答案】 0.4 0~0.6A
【解析】
[1]由图可知：开关闭合，灯泡L1和L2并联，电流表A1测量干路电流，电流表A2测量灯泡L2的电流。因为并联电路中干路电流等于各支路电流之和，所以通过灯泡L1的电流为
I1=I－I2=0.6A－0.2A=0.4A
[2]L1的电流为0.4A， 小于电流表0~0.6A的量程，所以用电流表单独测灯泡L1中的电流，应选用0~0.6A的量程，测量的更准确。
三、实验题
9．为了验证并联电路的电流特点，小陈同学设计了如图甲所示的电路进行实验。
（1）以笔画线代替导线，按电路甲把实物图乙补充完整______；（导线不许交叉）
（2） 他测了L1、L2支路和干路上的电流，分别记为I1、I2和I，电流表示数如图丙所示，可读出：I1=______A，I2=______A，I=______A；
（3）她可以得出初步结论，并联电路中干路电流和各支路电流的关系是______；（写出关系式即可）
（4）接下来，她应该______。
【答案】 0.32 0.58 0.9 I=I1+I2 换小灯泡规格再做几组实验
【解析】
（1）[1]由甲电路图可知，A表在干路上，两个灯泡并联，所以实物图中电流应该在A表的负接线柱或进两个灯泡之前分支，实物图如图所示
（2）[2][3][4]由丙图可知A1表所接量程为0~0.6A，分度值为0.02A，指针所指位置读数为0.32A，A2表所接量程为0~0.6A，分度值为0.02A，指针所指位置读数为0.58A，A表所接量程为0~3A，分度值为0.1A，指针所指位置读数为0.9A，由甲图可知A1表测L1支路电流，所以I1=0.58A；A2表测L2支路电流，所以I2= 0.58；A表测干路电流，所以I=0.9A。
（3）[5]由上述实验数据中I1、I2和I的关系可知，I=I1+I2。
（4）[6]一次实验数据得出的结论具有偶然性，需要跟换不同规格的小灯泡多次实验。
10．在探究并联电路电流规律的实验中，图甲是实验的电路图。
（1）在连接电路的过程中，开关应该______；
（2）接好电路后，在测量A处的电流时，发现电流表的指针偏转如图乙表示，原因是______；
（3）排除故障后，他用电流表分别在 A、B、C三处测得电流表数据如表格。比较表中数据可以初步得出结论：______（文字叙述）。
【答案】 断开 电流表的正负接线柱接反了 并联电路中干路电流等于各支路电流之和实验次数
A处的电流/A
B处的电流/A
C处的电流/A
1
0.10
0.12
0.22
2
0.22
0.24
0.16
3
0.26
0.30
0.56
【解析】
（1）[1]在连接电路时，为了保护电路，开关应处于断开状态。
（2）[2]在测量电流时，电流表的指针反射偏转，则是电流表的正负接线柱接反了。
（3）[3]由表格数据有
0.10A+0.12A=0.22A，0.22A+0.24A=0.46A，0.26A+0.30A=0.56A
由电路图知，A、B两处测的是两个支路的电流，C处测的是干路的电路，所以由实验数据可得：并联电路中干路电流等于各支路电流之和。
