2025年中考物理专题复习讲义专题05 透镜及其应用（方法与技巧）（原卷版）

这是一份2025年中考物理专题复习讲义专题05 透镜及其应用（方法与技巧）（原卷版），共8页。

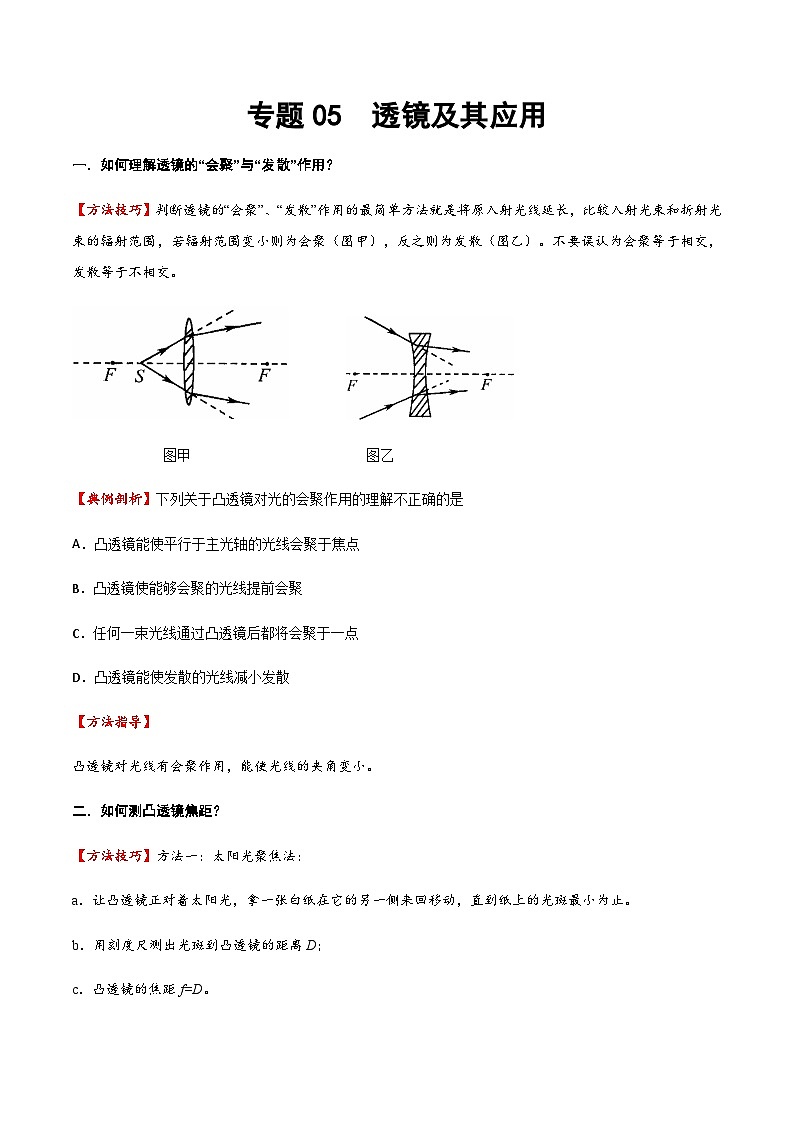

【方法技巧】判断透镜的“会聚”、“发散”作用的最简单方法就是将原入射光线延长，比较入射光束和折射光束的辐射范围，若辐射范围变小则为会聚（图甲），反之则为发散（图乙）。不要误认为会聚等于相交，发散等于不相交。

图甲 图乙
【典例剖析】下列关于凸透镜对光的会聚作用的理解不正确的是
A．凸透镜能使平行于主光轴的光线会聚于焦点
B．凸透镜使能够会聚的光线提前会聚
C．任何一束光线通过凸透镜后都将会聚于一点
D．凸透镜能使发散的光线减小发散
【方法指导】
凸透镜对光线有会聚作用，能使光线的夹角变小。
二．如何测凸透镜焦距？
【方法技巧】方法一：太阳光聚焦法：
a．让凸透镜正对着太阳光，拿一张白纸在它的另一侧来回移动，直到纸上的光斑最小为止。
b．用刻度尺测出光斑到凸透镜的距离D；
c．凸透镜的焦距f=D。方法二：物像等大法：

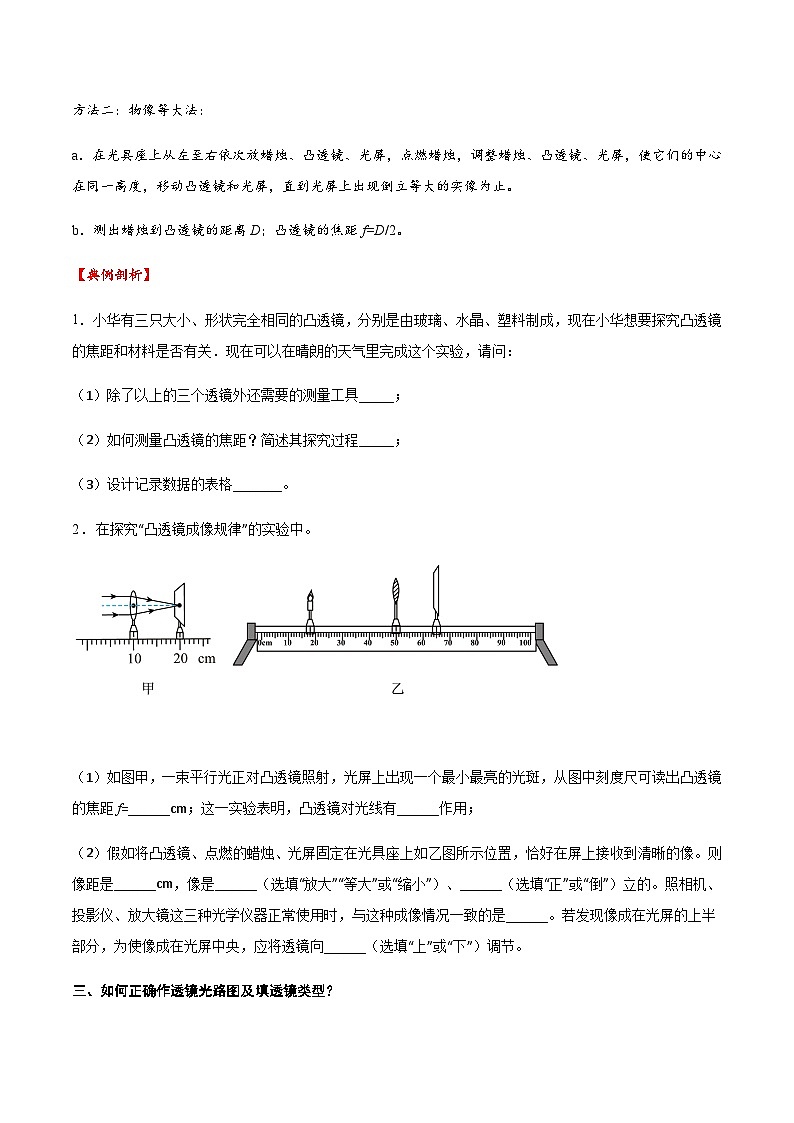

a．在光具座上从左至右依次放蜡烛、凸透镜、光屏，点燃蜡烛，调整蜡烛、凸透镜、光屏，使它们的中心在同一高度，移动凸透镜和光屏，直到光屏上出现倒立等大的实像为止。
b．测出蜡烛到凸透镜的距离D；凸透镜的焦距f=D/2。
【典例剖析】
1．小华有三只大小、形状完全相同的凸透镜，分别是由玻璃、水晶、塑料制成，现在小华想要探究凸透镜的焦距和材料是否有关．现在可以在晴朗的天气里完成这个实验，请问：
（1）除了以上的三个透镜外还需要的测量工具_____；
（2）如何测量凸透镜的焦距？简述其探究过程_____；
（3）设计记录数据的表格_______。
2．在探究“凸透镜成像规律”的实验中。
（1）如图甲，一束平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，从图中刻度尺可读出凸透镜的焦距f=______cm；这一实验表明，凸透镜对光线有______作用；
（2）假如将凸透镜、点燃的蜡烛、光屏固定在光具座上如乙图所示位置，恰好在屏上接收到清晰的像。则像距是______cm，像是______（选填“放大”“等大”或“缩小”）、______（选填“正”或“倒”）立的。照相机、投影仪、放大镜这三种光学仪器正常使用时，与这种成像情况一致的是______。若发现像成在光屏的上半部分，为使像成在光屏中央，应将透镜向______（选填“上”或“下”）调节。
三、如何正确作透镜光路图及填透镜类型？【方法技巧】1．透镜光路图画法：记住透镜的“三条特殊光线”的光路图是解决问题的关键。注意：光线的反向延长线用虚线表示。
2．透镜类型判断：解决此题的方法可简记为“口诀法”：
①入线延长看折线——把入射光线延长，看折射光线的位置；
②窄凸宽凹把镜填——如果折射光线在入射光线的内侧，既变窄则是凸透镜，反之折射光线在入射光线的外侧，既变宽则是凹透镜。
【典例剖析】
1．根据图中的光路图在长方形框中填上适当类型的透镜。
2．现有A、B、C、D四枚透镜，A和B的透镜类型未知，C和D都是凸透镜，焦距分别为fC=10cm和fD=20cm。
（1）图甲所示是不同方向的入射光束分别穿过A、B透镜时的光路图。属于凸透镜的是______（选填“A”“B”或“A和B”）。
（2）在C、D透镜中选取其中一个安装在光具座35cm刻线处，将点燃的蜡烛放置在光具座上5cm刻线处，不断移动光屏，当在移动到95cm刻线处时，恰好能使烛焰在光屏上成清晰的像，如图乙所示。由此现象可以判断出安装的透镜是______（选填“C”或“D”）。
四．照相机、投影仪、放大镜成像的大小如何调节？
【方法技巧】成像大小的调节：牢记像的大小由像距决定，即像随着像距的增大（减小）而增大（减小）。而像距的变化由物距决定。
①当成实像时，物距和像距的变化具有反向性，即物距增大，像距变小，则像随着变小。
②当成虚像时，物距和像距的变化具有同向性，即物距增大，像距增大，则像随着变大。
【典例剖析】
1．小俊和小远利用如图所示的装置做“探究凸透镜成像规律”的实验：
（1）为了粗略测量凸透镜的焦距，小俊在上午第二节课后（9：30左右），将凸透镜与水平地面平行放置，调节凸透镜到地面的距离，直至地面上出现一个最小的亮点，小俊认为此点就是凸透镜焦点的位置。小远却告诉他，这个亮点不是凸透镜的焦点位置，其理由是______；
（2）实验前，必须将烛焰和______的中心位于凸透镜的______上，才能使像呈现在光屏中央；当烛焰正好在光屏上成倒立、等大的清晰的像时，发现蜡烛和光屏之间的距离是40cm，则该凸透镜的焦距是______cm；
（3）实验中固定好透镜和蜡烛后，发现无论如何移动光屏，光屏只有一个与透镜大小几乎相同的光斑，其原因可能是______；
（4）在实验过程中，蜡烛由于燃烧会逐渐变短，则蜡烛成的像在光屏上的位置将会______；（选填：“操持不变”、“逐渐上移”、“逐渐下移”）
（5）小俊和小远在实验过程中突发奇想：“假如用手将凸透镜遮挡一半，还会成完整像吗？”
小俊：“不能成完整的像，因为透镜被手挡住了一半。”小远：“能成完整的像，但是像的亮度将变暗一些。”请你仔细分析一下，你支持______的观点，理由是______；
（6）按要求进行观察和测量，并将观测情况记录在如下表格中。表中实验序号4中像的性质为______（像的性质需要写完整），像距为______cm。
（7）当蜡烛、凸透镜和光屏处于图中的位置时，光屏上呈现的像是模糊的；
①将光屏向靠近凸透镜的方向移动适当距离后，光屏上出现清晰的像，此时的像是倒立、______的实像，这个像的成像原理与______（选填“放大镜”、“投影仪”或“照相机”）相同；
②李老师取下自己戴的眼镜放于蜡烛和凸透镜之间、光屏上的像又变得模糊，小俊同学发现当蜡烛向靠近透镜的方向动适当距离后像又清晰。由此可知，李老师所戴的眼镜是______透镜，李老师的眼睛属于______（选填“近视镜”、“远视眼”、或“正常眼”）。
2．如图是研究“凸透镜成像规律”的实验的器材。实验序号
物距u/cm
像距v/cm
像的性质
1
30
15
倒立、缩小的实像
2
25
16.7
倒立、缩小的实像
3
20
20
倒立、等大的实像
4
15
5
5
正立、放大的虚像
（1）为了使烛焰的像成在光屏的中央，应该调节烛焰、凸透镜、光屏三者中心在______；
（2）蜡烛位于图中的B处时，移动光屏到D处，观察到光屏上呈现清晰的像，此时烛焰像与烛焰大小相等，则该凸透镜焦距为______；
（3）若把蜡烛向右移动到刻度为35cm处，屏上的像变得模糊。要使像变清晰，光屏应向______（选填“左”或“右”）适当移动，此时光屏上的像是倒立、______（选填“放大”“等大”或“缩小”）的实像，利用此原理可以制成______（选填“照相机”“投影仪”或“放大镜”）；
（4）若蜡烛位于图中的B处时，保持蜡烛与凸透镜的位置不变，换用一个不同焦距的凸透镜，将光屏从D点向右移动才能重新得到清晰的像，此时相对烛焰大小，所成的像是______（选填“放大”“等大”或“缩小”）的实像，换用的凸透镜的焦距可能为______。（选填下列选项）
A．8cm B．10cm C．15cm D．20cm
五．如何正确理解远视眼、近视眼的矫正方法？
【疑难诠释】近视眼成像在视网膜前，佩戴发散透镜，使光线推迟会聚； 远视眼成像在视网膜后，佩戴会聚透镜，使光线提前会聚。注意：晶状体变厚或变薄导致晶状体曲度变大或变小，从而使折光能力增强或减弱，从而使像点不能成在视网膜上。
【典例剖析】下列图中，能够说明远视眼的成像原理的是图______。近视眼看不清______处（选填“近”或“远”）的物体。能够表示近视眼的矫正方法的原理的是图______。
六．如何理解显微镜和望远镜的原理？
【疑难诠释】显微镜和天文望远镜的目镜都是起到放大镜的作用，因此都成虚像。 二者的物镜都需要将实像成在目镜的一倍焦距以内 ，以便对实像进行放大。因此物镜成实像（显微镜成放大的实像，望远镜成缩小的实像），目镜成虚像。
远处的物体经过望远镜的物镜和目镜后，所成的像还是比物体本身小，但是视角变得很大；另外，望远镜的物镜直径大，可以会聚足够多的光，使成的像更加明亮。
【典例剖析】如图所示，眼睛、显微镜、望远镜和投影仪用到了我们所学的很多光学知识，里面有眼睛的晶状体，显微镜和望远镜的目镜和物镜、投影仪的平面镜和镜头。

（1）其工作原理与照相机相同的有：_________，其工作原理与放大镜相同的有：_________，利用光的反射的有：________。（以上3个空格均选填图中序号）
（2）图甲中是______眼，要戴上______透镜来矫正。
（3）投影仪屏幕上的像是______立、放大的实像；要使屏幕上的像更大一些，应该将镜头向_____调节，同时投影仪应适当_________屏幕。
