初中物理中考复习 专题05 透镜及其应用-（2022-2020）三年中考物理试题分项汇编（全国通用）（原卷版）
展开
这是一份初中物理中考复习 专题05 透镜及其应用-（2022-2020）三年中考物理试题分项汇编（全国通用）（原卷版），共17页。

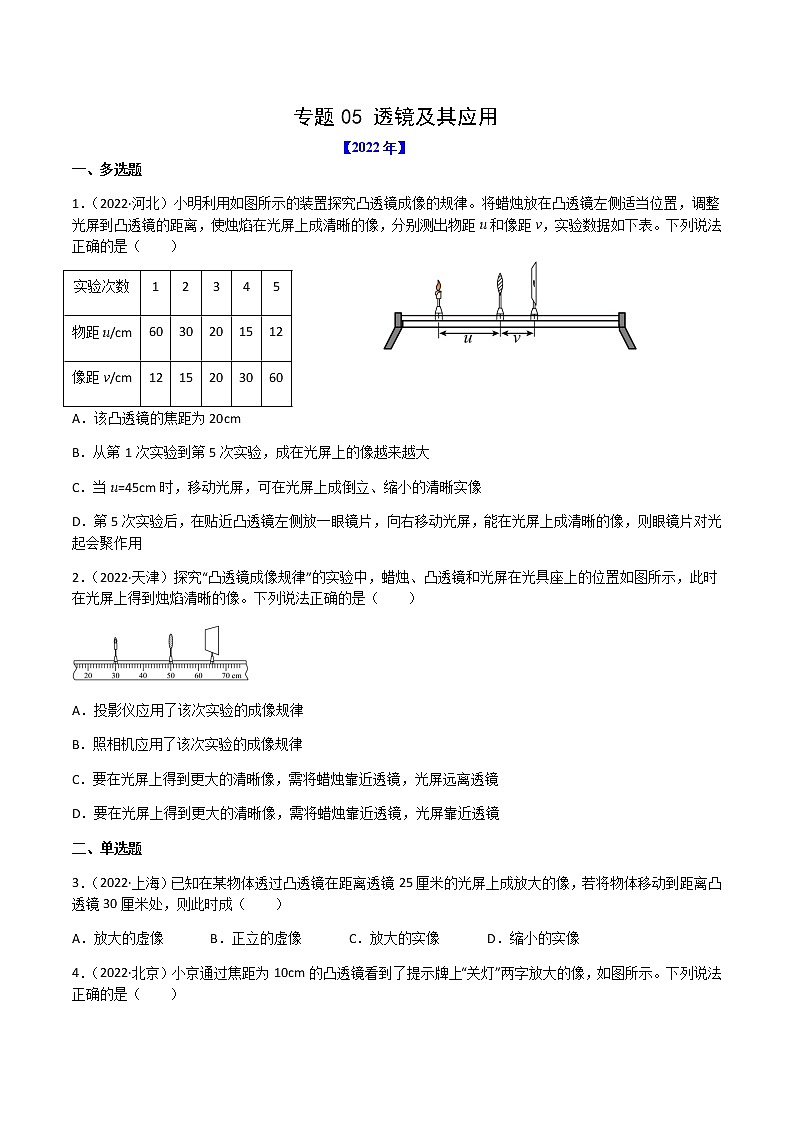

专题05 透镜及其应用
【2022年】
一、多选题
1．（2022·河北）小明利用如图所示的装置探究凸透镜成像的规律。将蜡烛放在凸透镜左侧适当位置，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的像，分别测出物距u和像距v，实验数据如下表。下列说法正确的是（ ）
实验次数
1
2
3
4
5
物距u/cm
60
30
20
15
12
像距v/cm
12
15
20
30
60
A．该凸透镜的焦距为20cm
B．从第1次实验到第5次实验，成在光屏上的像越来越大
C．当u=45cm时，移动光屏，可在光屏上成倒立、缩小的清晰实像
D．第5次实验后，在贴近凸透镜左侧放一眼镜片，向右移动光屏，能在光屏上成清晰的像，则眼镜片对光起会聚作用
2．（2022·天津）探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时在光屏上得到烛焰清晰的像。下列说法正确的是（ ）
A．投影仪应用了该次实验的成像规律
B．照相机应用了该次实验的成像规律
C．要在光屏上得到更大的清晰像，需将蜡烛靠近透镜，光屏远离透镜
D．要在光屏上得到更大的清晰像，需将蜡烛靠近透镜，光屏靠近透镜
二、单选题
3．（2022·上海）已知在某物体透过凸透镜在距离透镜25厘米的光屏上成放大的像，若将物体移动到距离凸透镜30厘米处，则此时成（ ）
A．放大的虚像 B．正立的虚像 C．放大的实像 D．缩小的实像

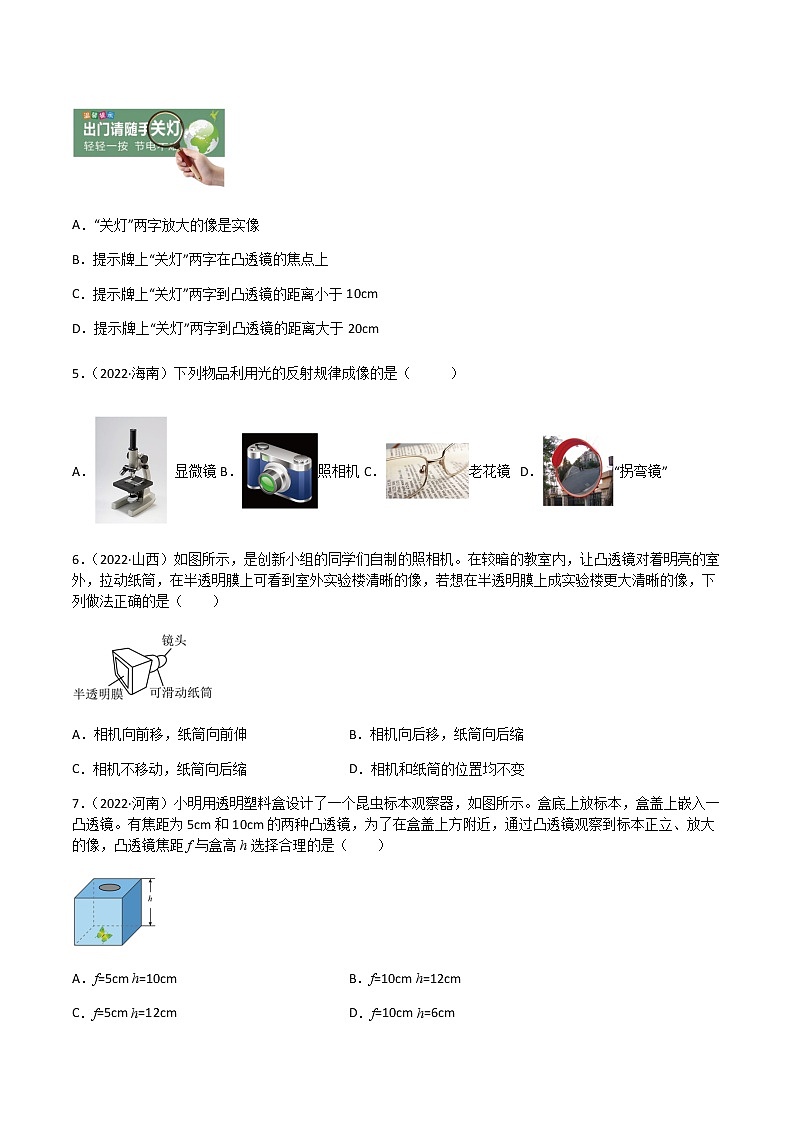

4．（2022·北京）小京通过焦距为10cm的凸透镜看到了提示牌上“关灯”两字放大的像，如图所示。下列说法正确的是（ ）
A．“关灯”两字放大的像是实像
B．提示牌上“关灯”两字在凸透镜的焦点上
C．提示牌上“关灯”两字到凸透镜的距离小于10cm
D．提示牌上“关灯”两字到凸透镜的距离大于20cm
5．（2022·海南）下列物品利用光的反射规律成像的是（ ）
A． 显微镜B．照相机C．老花镜 D．“拐弯镜”
6．（2022·山西）如图所示，是创新小组的同学们自制的照相机。在较暗的教室内，让凸透镜对着明亮的室外，拉动纸筒，在半透明膜上可看到室外实验楼清晰的像，若想在半透明膜上成实验楼更大清晰的像，下列做法正确的是（ ）
A．相机向前移，纸筒向前伸 B．相机向后移，纸筒向后缩
C．相机不移动，纸筒向后缩 D．相机和纸筒的位置均不变
7．（2022·河南）小明用透明塑料盒设计了一个昆虫标本观察器，如图所示。盒底上放标本，盒盖上嵌入一凸透镜。有焦距为5cm和10cm的两种凸透镜，为了在盒盖上方附近，通过凸透镜观察到标本正立、放大的像，凸透镜焦距f与盒高h选择合理的是（ ）
A．f=5cm h=10cm B．f=10cm h=12cm
C．f=5cm h=12cm D．f=10cm h=6cm

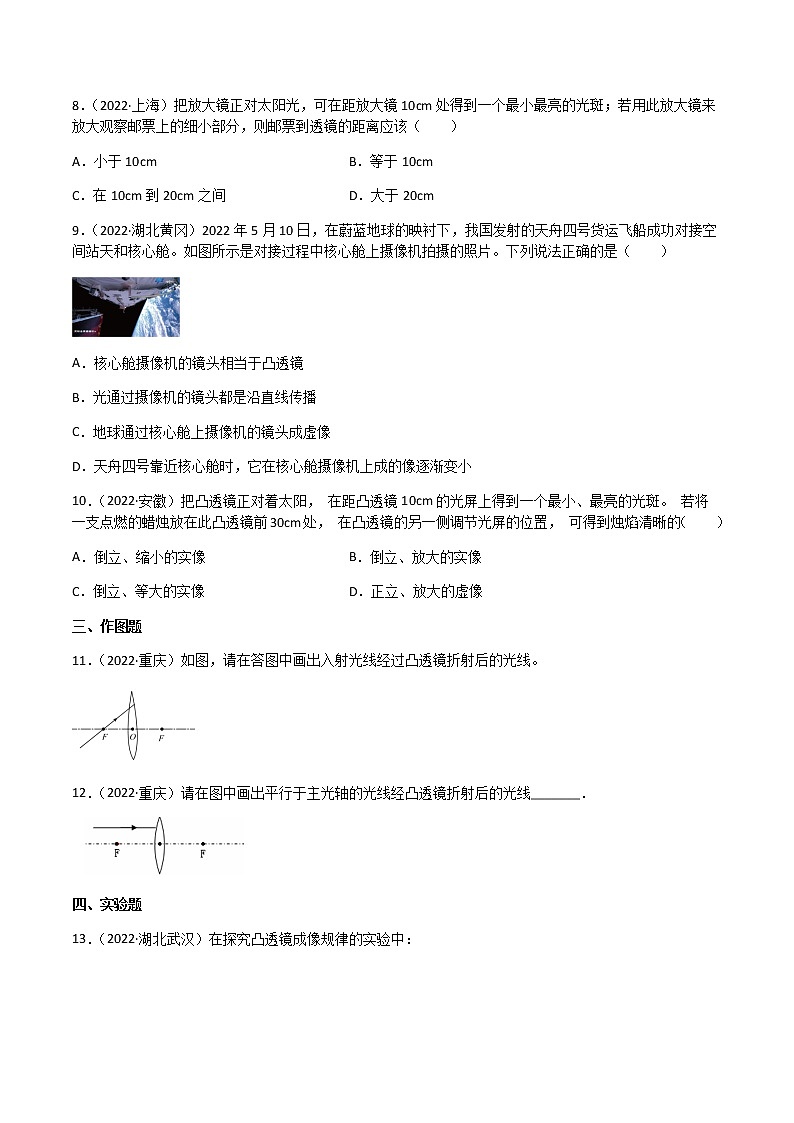

8．（2022·上海）把放大镜正对太阳光，可在距放大镜10cm处得到一个最小最亮的光斑；若用此放大镜来放大观察邮票上的细小部分，则邮票到透镜的距离应该（ ）
A．小于10cm B．等于10cm
C．在10cm到20cm之间 D．大于20cm
9．（2022·湖北黄冈）2022年5月10日，在蔚蓝地球的映衬下，我国发射的天舟四号货运飞船成功对接空间站天和核心舱。如图所示是对接过程中核心舱上摄像机拍摄的照片。下列说法正确的是（ ）
A．核心舱摄像机的镜头相当于凸透镜
B．光通过摄像机的镜头都是沿直线传播
C．地球通过核心舱上摄像机的镜头成虚像
D．天舟四号靠近核心舱时，它在核心舱摄像机上成的像逐渐变小
10．（2022·安徽）把凸透镜正对着太阳， 在距凸透镜10cm的光屏上得到一个最小、最亮的光斑。 若将一支点燃的蜡烛放在此凸透镜前30cm处， 在凸透镜的另一侧调节光屏的位置， 可得到烛焰清晰的（ ）
A．倒立、缩小的实像 B．倒立、放大的实像
C．倒立、等大的实像 D．正立、放大的虚像
三、作图题
11．（2022·重庆）如图，请在答图中画出入射光线经过凸透镜折射后的光线。
12．（2022·重庆）请在图中画出平行于主光轴的光线经凸透镜折射后的光线_______．
四、实验题
13．（2022·湖北武汉）在探究凸透镜成像规律的实验中：
（1）将蜡烛和焦距为10cm的凸透镜甲固定在如图所示的位置，点燃蜡烛后，位于90cm刻度线处的光屏上得到烛焰清晰______（填“放大”“缩小”或“等大”）的实像。（填“照相机”“投影仪”或“放大镜”）______就是根据该原理工作的；
（2）保持上述实验中凸透镜位置不变，将蜡烛移动到15cm刻度线处，应该向______（填“左”或“右”）移动光屏，才能再次得到烛焰清晰的像；
（3）改用焦距为20cm的凸透镜乙继续进行实验。将凸透镜乙和光屏分别固定在70cm和85cm刻度线处，再将点燃的婚烛从15cm刻度线处缓慢地向右移动到50cm刻度线处，在光屏上得到烛焰清晰像的次数是______（填“0”“1”“2”或“3”）。
14．（2022·陕西）如图-1所示，人眼的功能类似于照相机，学习了凸透镜成像规律后，小明对人眼和照相机如何成清晰的像，进行了进一步研究；
（1）人眼结构中，视网膜到晶状体的距离不变，相当于“探究凸透镜成像规律”实验中，___________到凸透镜的距离不变，能否看清远近不同的物体，可能与晶状体的焦距有关，使用变焦照相机拍照，能否得到清晰的像，可能同时与焦距和像距有关，于是他用图-2装置进行探究；
（2）实验前，调节“F”光源和光屏的中心在凸透镜的主光轴上，是为了使像呈现在___________；
（3）实验主要步骤：①保持光屏到凸透镜的距离不变，换上不同焦距的凸透镜，调节“F”光源到凸透镜的距离，直到光屏上成清晰的像，分别记录焦距、物距和像的高度；
②保持___________到凸透镜的距离不变，换上不同焦距的凸透镜，调节光屏到凸透镜的距离，直到光屏上成清晰的像，分别记录焦距、像距和像的高度；
（4）实验数据如下表所示：物体的高度H=5.0cm
实验序号
物距
像距
焦距
像的高度
1
17.1
15.0
8.0
4.4
2
30.0
15.0
10.0
2.5
3
60.0
15.0
12.0
1.3
4
25.0
11.8
8.0
2.4
5
25.0
16.7
10.0
3.3
6
25.0
23.1
12.0
4.6
①分析___________三组数据可知：当像距不变时，物距变大，要成清晰的像，凸透镜焦距要变大；
②分析4、5、6三组数据可知：当物距不变时，凸透镜焦距越___________，像距越大，像也越大；
根据以上探究可知：人眼是通过调节晶状体焦距来看清远近不同物体的；用变焦照相机在同一位置拍摄同一物体时，是通过同时调节焦距和像距，使物体成大小不同的清晰的像；
（5）实验结束后，小明和同学们进行了如下交流：
①人长时间看近处物体，眼睛容易疲劳。学习较长时间后，建议同学们适当远眺，使睫状体放松，晶状体变___________（选填“厚”或“薄”），焦距变大，舒缓眼疲劳，保护眼睛；
②用变焦相机拍完西安钟楼的全景后，要在原地把钟楼上的钟拍得更大一些，应该把照相机的镜头___________（选填“向前伸”或“往后缩”）同时增大焦距。
五、填空题
15．（2022·广东）如图所示，电子蜡烛的“烛焰”通过凸透镜在光屏上成一个清晰___________立的实像。利用这一成像规律可制成___________（选填“照相机”、“投影仪”或“放大镜”），若保持蜡烛和光屏的位置不变，仅将凸透镜更换成另一个焦距相同、尺寸更大的凸透镜，此时光屏上像的大小与原来的像对比应___________（选填“变大”“变小”或“不变”）。
16．（2022·山西）如图所示，西汉时期的《淮南万毕术》中记载有“削冰令圆，举以向日，以艾承其影，则火生。”请你用学过的光学知识判断“削冰令圆”就是把冰块制成___________镜，若要“火生”应把“艾”放在镜的___________位置。
17．（2022·四川成都）眼睛成像情况与___________成像情况相同（选填“照相机”、“投影仪”或“放大镜”），青少年如果不注意用眼卫生，容易患上近视，近视眼用凹透镜来矫正，这是利用了凹透镜对光___________的作用。
【2021年】
一、多选题
1．（2021·天津）在时究凸透镜成像规律时，将焦距为10cm的凸透镜和点燃的蜡烛固定在光具座上（如图），在光屏上得到了烛焰清晰的像（图中光屏未画出）。下列说法正确的是（ ）
A．光屏上所成的是倒立、缩小的实像 B．光屏上所成的是倒立、放大的实像
C．光屏一定位于60~70cm刻度之间 D．光屏一定位于70~90cm刻度之间
2．（2021·辽宁）汽车电子后视镜通过摄像头成像，将车侧后方路况呈现在显示屏上，如图所示。下列说法正确的是（ ）
A．摄像头成的是正立、缩小的虚像
B．当侧后方车靠近摄像头时，显示屏上车的像变大
C．屏上的彩色画面是由红、绿、蓝三种色光混合而成
D．普通后视镜与电子后视镜成像原理相同
二、单选题
3．（2021·重庆）如图所示现象中，由于光的反射形成的是（ ）
A．林间光束B．水中倒影C．铅笔“折断” D．瓢虫“变大”
4．（2021·江西）小明同学在探究凸透镜成像规律时，把蜡烛和凸透镜固定在如图所示位置，移动光具座上的光屏得到一清晰像（光屏未画出），则该透镜的焦距可能是（ ）
A．10cm B．20cm C．30cm D．40cm
5．（2021·上海）凸透镜成像，焦距是 10 厘米，蜡烛和凸透镜之间的距离是 35 厘米，能成像的性质是（ ）
A．放大实像 B．放大虚像 C．等大实像 D．缩小实像
6．（2021·河南）图为投影式电子白板，它利用投影机将画面投影到屏幕上，投影机的镜头相当于一个凸透镜，下列说法正确的是（ ）
A．投影机的镜头与近视眼镜为同一种透镜
B．光经投影机的镜头成像利用的是光的折射
C．画面经投影机镜头成的是正立放大的虚像
D．屏幕上的丰富色彩由红、白、蓝三种色光混合而成
三、作图题
7．（2021·辽宁）如图所示，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。要求:（1）画出点光源S；（2）补充入射光线；（3）画出反射光线经过凸透镜的折射光线。
四、实验题
8．（2021·重庆）（1）在探究凸透镜成像的规律时：
①调节凸透镜、光屏、烛焰的中心处于___________（选填“相同”或“不同”）高度。
②如图所示，测出了凸透镜的焦距；若凸透镜不动，把蜡烛移到光具座15cm刻度处，调节光屏，在光屏上会成倒立、___________（选填“放大”“缩小”或“等大”）的清晰实像，生活中的___________（选填“放大镜”“投影仪”或“照相机”）是用这一原理制成的。
（2）在探究物质熔化特点时，得到图甲物质温度随时间变化的图像，由图像可知该物质属于___________（选填“晶体”或“非晶体”），图中A点的温度如图乙温度计所示，读数为___________℃，熔化过程需___________（选填“吸热”或“放热”）。
9．（2021·湖南长沙）小伟让平行于凸透镜主光轴的几束光射向凸透镜，观察到光通过透镜后会聚在光屏的点F上（如图甲），这个点离凸透镜光心的距离为10.0cm，小伟想用光路图记录这一现象，请帮他在甲图中把光路图补充完整______；小伟在图乙所示的实验装置中探究凸透镜的成像规律，他把这个凸透镜固定在零刻度线的位置不动，蜡烛放在如图乙所示的位置，移动光屏可得到一个清晰倒立、______的实像，他把蜡烛沿主光轴向左移动一段距离后，应把光屏向______移动，光屏上才会再次出现一个清晰的像。
10．（2021·江苏）小明用如图所示的装置做“探究凸透镜成像规律”实验。
（1）图中光屏上恰好成一清晰的像，该像的性质是倒立、______的实像。
（2）图中只移动蜡烛和光屏，可以模拟照相机成像原理的操作是______（填字母）。
A．都左移 B．都右移
C．蜡烛左移，光屏右移 D．蜡烛右移，光屏左移
（3）完成实验后，他将另一透镜放在图中45cm刻度线位置，发现光屏上的像由清晰变模糊，向左移动光屏又发现清晰的像，说明该透镜对光有______作用，可以矫正的视力缺陷是______。
11．（2021·湖北武汉）某同学用蜡烛、凸透镜和光屏等器材探究凸透镜成像的规律。
（1）用焦距为10cm的凸透镜进行实验，蜡烛和凸透镜放置在如图甲所示的位置，将光屏移动到图示位置时，光屏上得到烛焰清晰的、______、______立的实像；
（2）保持凸透镜和光屏的位置不变，换用焦距为20cm的凸透镜继续实验，下列说法正确的是______（填序号）；
①向左移动蜡烛，可以在光屏上得到烛焰缩小的清晰的实像
②向左移动蜡烛，可以在光屏上得到烛焰放大的清晰的实像
③向右移动蜡烛，可以在光屏上得到烛焰放大的清晰的实像
④无论怎样移动蜡烛，在光屏上都得不到烛焰的清晰的像
（3）如图乙所示，F表示凸透镜的焦点，S表示烛焰，S′表示S经凸透镜所成的像，请在图乙中画出入射光线SA经过凸透镜之后的光线。______
12．（2021·山西）在探究“凸透镜成像的规律”实验中：
（1）将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，调整蜡烛、凸透镜和光屏的高度，使烛焰、凸透镜和光屏三者的中心大致在______。
（2）将蜡烛和光屏移动到如图甲所示的位置时，光屏上出现了烛焰倒立、等大的实像，此凸透镜的焦距为______cm。
（3）改变蜡烛位置，移动光屏到如图乙所示的位置时，光屏上恰好得到一个清晰的像，生活中的______（选填“照相机”、“投影仪”或“放大镜”）就是利用这样的成像原理工作的。保持凸透镜位置不变，将蜡烛向左移13．（2021·福建）在“探究凸透镜成像规律实验”中：
（1）将蜡烛、凸透镜和光屏依次安装在光具座上，点燃蜡烛，调整它们的高度使烛焰中心、透镜光心和光屏中心在______；
（2）如图甲所示，光屏上成清晰的像。由光路可逆可以推断，保持蜡烛和光屏的位置不变，只移动透镜到______cm 刻度处，光屏上可再次成清晰______、倒立的实像；
（3）实验一段时间后，原来在光屏中心的像“跑”到光屏上方，如图乙所示位置。能让像重新回到光屏中心的操作是______；（填序号）
①光屏下调 ②蜡烛上调 ③透镜上调
（4）实验中，光屏上成模糊的像，如果蜡烛和透镜位置不变，将光屏往凸透镜方向靠近，光屏上能成清晰的像；如果蜡烛、凸透镜和光屏位置不变，在蜡烛与凸透镜之间放上一个合适的凹透镜。光屏上也能成清晰的像。上述现象说明凹透镜对光具有______作用。______视眼的矫正与上述成像过程类似。
14．（2021·河北）小明用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律。
（1）实验时，使___________在同一水平高度。
（2）当蜡烛、凸透镜、光屏在图所示位置时，光屏上出现了等大清晰的像，此凸透镜的焦距为_______cm。
（3）保持凸透镜位置不动，在（2）实验基础上，想要在光屏上得到缩小清晰的烛焰像，接下来的操作是_______。
（4）保持凸透镜位置不动，把蜡烛移到45cm处，无论怎样移动光屏，光屏上始终接收不到像，小明观察像的方法是_______。
15．（2021·辽宁）学习小组“探究凸透镜成像的规律”，进行了如下操作：
（1）安装好器材后，调节烛焰、凸透镜和光屏，使它们三者中心在______；
（2）实验时，将凸透镜放置在光具座50cm刻度处，烛和光屏移动到如图所示的位置时，光屏上得到烛焰清晰的像，保持蜡烛和光屏的位置不动，将凸透镜移动到光具座_____cm刻度处，光屏上再次出现烛焰______（选填“放大”、“等大”或“缩小”）的清晰的像，生活中_______（选填“照相机”、“投影仪”或“放大镜”）就是根据这个原理制成的；
（3）将一个凹透镜放在蜡烛和凸透镜之间，光屏上的像变得模糊了，向_______（选填“左”或“右”）移动光屏，像又变得清晰了，用这种方法可以矫正_______（选填“近视”或“远视”）；
（4）实验中蜡烛燃烧变短，烛焰的像离开了光屏的中央，将凸透镜向_______移动，烛焰的像就可以重新回到光屏的中央。
五、填空题
16．（2021·安徽）如图，L表示凸透镜，MN为主光轴。O为光心，F为焦点。从S点发出两条光线，一条经过光心，另一条平行于主光轴，请在图中画出它们经凸透镜后的出射光线______。
17．（2021·江西）如图所示是南昌海昏侯博物馆“刘充国印”的展台，透过上方镜能看到放大的印章，这属于光的___________现象；通过下方镜能看到印章底部的字，这属于光的___________现象。
18．（2021·辽宁）在探究凸透镜成像规律的实验中，向水透镜内注入适量的水，调节蜡烛、光屏的位置如图所示，发现光屏上得到一个倒立的、______的实像。保持蜡烛位置不动，向水透镜内继续注水，将光屏向靠近水透镜的方移动，又得到烛焰清晰的像。这一过程模拟了______（选填“近视眼”或“远视眼”）的形成。
【2020年】
一、多选题
1．（2020·天津）在探究凸透镜成像规律的实验中，将点燃的蜡烛放在距凸透镜30cm处时，在透镜另一侧距透镜15cm处的光屏上得到烛焰清晰的像｡则（ ）
A．光屏上成倒立､放大的实像
B．光屏上成倒立､缩小的实像
C．照相机应用了该次实验的成像规律
D．投影仪应用了该次实验的成像规律
二、单选题
2．（2020·安徽）图a是放置在水平桌面上的刻度尺的一部分，甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像。若凸透镜先贴着刻度尺然后逐渐远离，则看到刻度尺的像的先后顺序正确的是
A．甲→乙→丙→丁
B．乙一丙一甲一丁
C．乙一丁→甲一丙
D．丙→甲→乙→丁
3．（2020·福建）小明只能看清近处的物体，而看不清远处的物体，来自远处某点的光会聚在他的视网膜前。那么（ ）
A．他可能患上近视眼，需用凸透镜矫正 B．他可能患上近视眼，需用凹透镜矫正
C．他可能患上远视眼，需用凸透镜矫正 D．他可能患上远视眼，需用凹透镜矫正
4．（2020·北京）如图所示的光现象中由于光的反射形成的是（ ）
A．桥在水中形成的倒影B． 日晷上呈现针的影子
C． 透过放大镜看到放大的字D． 人透过水球所成的像
5．（2020·湖北武汉）全国多地在欢迎援鄂抗疫英雄凯旋时举行了“飞机过水门”的最高礼仪。某次仪式中，摄影师拍摄了如图所示的照片，他所用的照相机的镜头相当于一个凸透镜，像成在照相机的底片上，下列说法正确的是
A．所成的像是缩小的实像 B．所成的像是缩小的虚像
C．所成的像是放大的实像 D．所成的像是放大的虚像
6．（2020·湖北黄冈）在研究水和食用油吸热能力的实验中，为了让全班同学都能看清讲台上温度计的示数，老师用手机对着温度计摄像（如图），并通过调节好的投影仪，将温度计示数投影到大屏幕上，但发现大屏幕上的温度计示数比较暗淡｡下列分析正确的是
A．用手电筒照亮温度计示数可使大屏幕上的示数明亮
B．用手电筒照亮大屏幕可使大屏幕上的示数明亮
C．温度计的示数在大屏幕上成缩小的实像
D．温度计的示数在大屏幕上成放大的虚像
7．（2020·广东深圳）2020年6月21日上演了日环食的重磅天象。下列与“影”相关现象所涉及的原理和日环食形成原理相同的是（ ）
A．手影B．水中倒影C．幻灯机投影 D．杯弓蛇影
8．（2020·河北）在探究凸透镜成像的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。下列说法正确的是（ ）
A．凸透镜的焦距是20cm
B．将蜡烛和光屏都向右移动，光屏上可成清晰的像，该成像规律应用在照相机上
C．在贴近凸透镜的左侧放置一眼镜片，只向左移动光屏，可在光屏上成清晰缩小的像，该镜片对光起发散作用
D．用f＝15cm的凸透镜替换图中透镜，只向右移动光屏，可在光屏上成清晰的像
9．（2020·湖南长沙）2020年6月21日，我国多地可以看到罕见的日环食，天文爱好者用墨水成像、小孔成像、相机拍照等方式观看或记录了这一天象奇观，下列说法正确的是（ ）
A．日食形成的原因是光沿直线传播
B．太阳在墨水中形成倒影是光的折射现象
C．太阳通过小孔成像是光的反射现象
D．太阳通过照相机镜头成的是虚像
10．（2020·山西）小亮在重阳节送给奶奶一个台式放大镜（如图）。放大镜的焦距为25cm。奶奶正确使用这个放大镜看书时（ ）
A．书与放大镜之间的距离应等于25cm
B．书与放大镜之间的距离应小于25cm
C．看到的是倒立、放大的虚像
D．看到的是正立、放大的实像
三、填空题
11．（2020·广东）如图所示，点燃的蜡烛及焦距为15cm的凸透镜固定在光具座上，要在光屏上承接到烛焰______（选填“正立”或“倒立”）、放大的清晰实像，需将光屏向______（选填“左”或“右”）移动；一段时间后， 蜡烛变短了，烛焰在光屏上成的像会向______（选填“上”或“下”）移。
12．（2020·陕西）照相机镜头相当于一个凸透镜，凸透镜对光有______作用。拍照时，镜头与被拍摄对象之间的距离应大于______。某次小明去博物馆参观，想把石碑上的文字拍得更大些，可将照相机的镜头____（选填“远离”或“靠近”）石碑。
四、实验题
13．（2020·河南）小明和小亮用如图所示的装置探究凸透镜成像的规律。
(1)实验前将烛焰、凸透镜和光屏的中心调至同一高度，目的：______；
(2)如图所示，光屏上呈现一个清晰的像保持凸透镜位置不变，将蜡烛向左移动一段距离，要再次在光屏上得到清晰的像，应将光屏向______移动，像的大小将变______；
(3)小亮认为：凸透镜成实像时，不但像与物上下是颠倒的，而且左右也是相反的。请你设计一种简单的方法验证小亮的观点______。
14．（2020·江苏南京）小明做“探究凸透镜成像规律”实验：
(1)调整实验器材高度时，蜡烛 ______ （选填“需要”或“不需要”）点燃；
(2)他用同一凸透镜做了两次实验，如图甲、乙所示，光屏上均有清晰的像（未画出），其中成缩小像的是图 ______ ；
(3)凸透镜的焦距可能是 ______ （填字母）；
A．5cm B．8cm C．10cm D．15cm
(4)在图乙中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向左移动，光屏上再次出现清晰的像，则所加镜片可以矫正图 ______ （选填“丙”或“丁”）的视力缺陷。
15．（2020·北京）某同学利用焦距为y1的凸透镜做了三次实验，透镜、蜡烛、光屏所在位置以及光屏上得到清晰像的情况如图所示。
(1)由图所示的实验现象可知：随着物距的不断变小，像距和像的大小变化情况是______；
(2)在图乙所示的实验中，只将凸透镜换为焦距为f1的凸透镜（f1< y1），为在光屏上得到清晰的像，光屏应向______侧移动。
16．（2020·上海）在“探究凸透镜成像的规律”实验中，应调整凸透镜的中心，光屏的中心与烛焰的中心大致在同一______，以保证像成在光屏中央；将烛焰与光屏置于凸透镜的______（选填“两侧”或“同侧”），移动光屏直到光屏上所成的______像最清晰（选填“实”或“虚”），像是______的（选填“正立”或“倒立”）。
五、作图题
17．（2020·广东）请画出入射光线通过透镜后的折射光线．
( )
18．（2020·福建）如图，点光源S位于凸透镜一侧。在图中画出S发出的两条光线通过凸透镜后的折射光线。
