北师大版（2024）八年级下册（2024）滑轮授课课件ppt

这是一份北师大版（2024）八年级下册（2024）滑轮授课课件ppt，共25页。PPT课件主要包含了学习目标，新课导入，新知探究，还有别的绕线方法吗，思考角度，试一试，实验结论，拉力的方向，拉力的大小，可以改变拉力的方向等内容，欢迎下载使用。

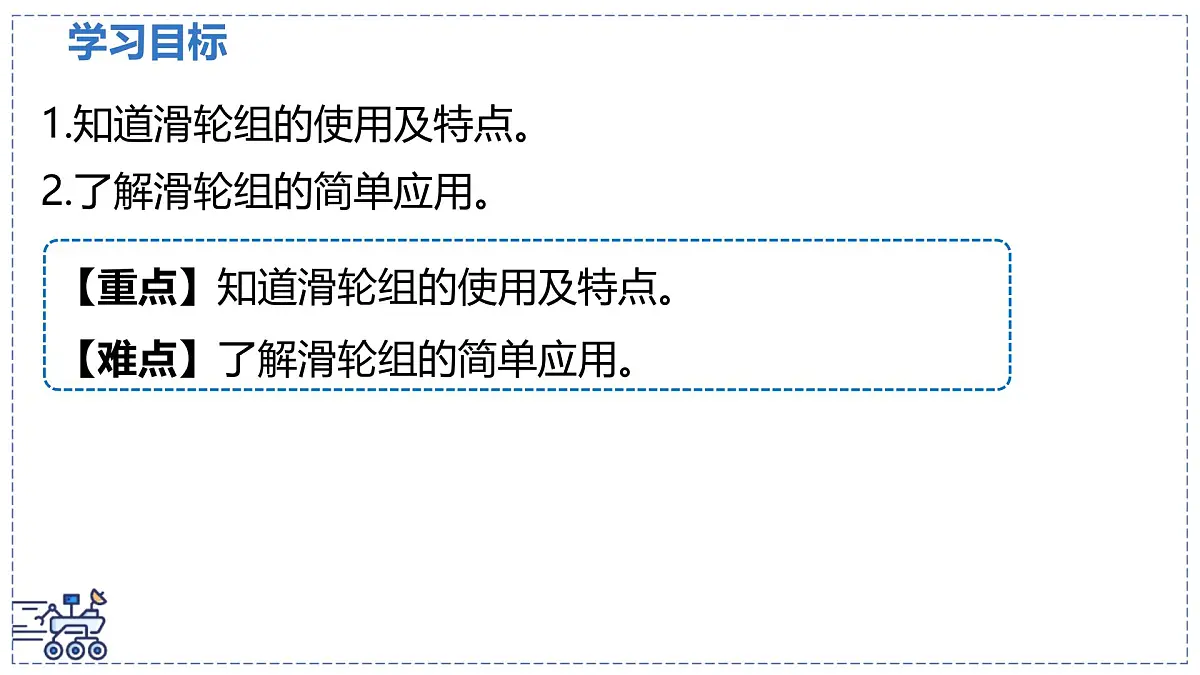

1.知道滑轮组的使用及特点。2.了解滑轮组的简单应用。
【重点】知道滑轮组的使用及特点。【难点】了解滑轮组的简单应用。

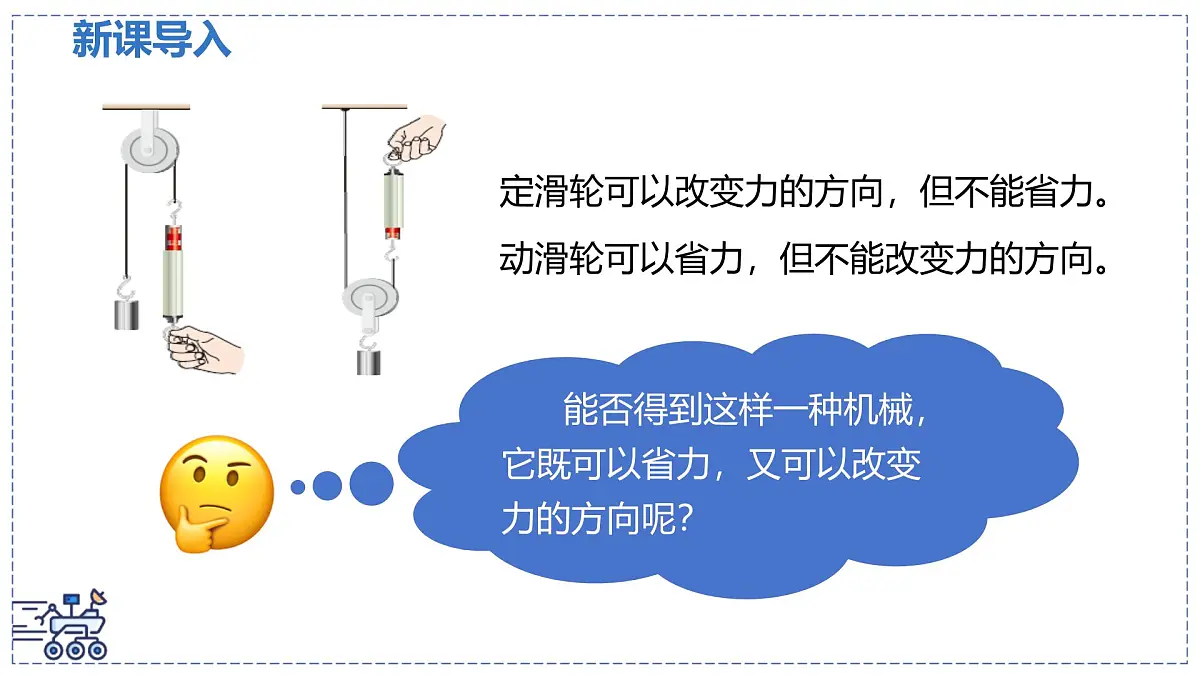

定滑轮可以改变力的方向，但不能省力。 动滑轮可以省力，但不能改变力的方向。
能否得到这样一种机械，它既可以省力，又可以改变力的方向呢？
知识点 滑轮组

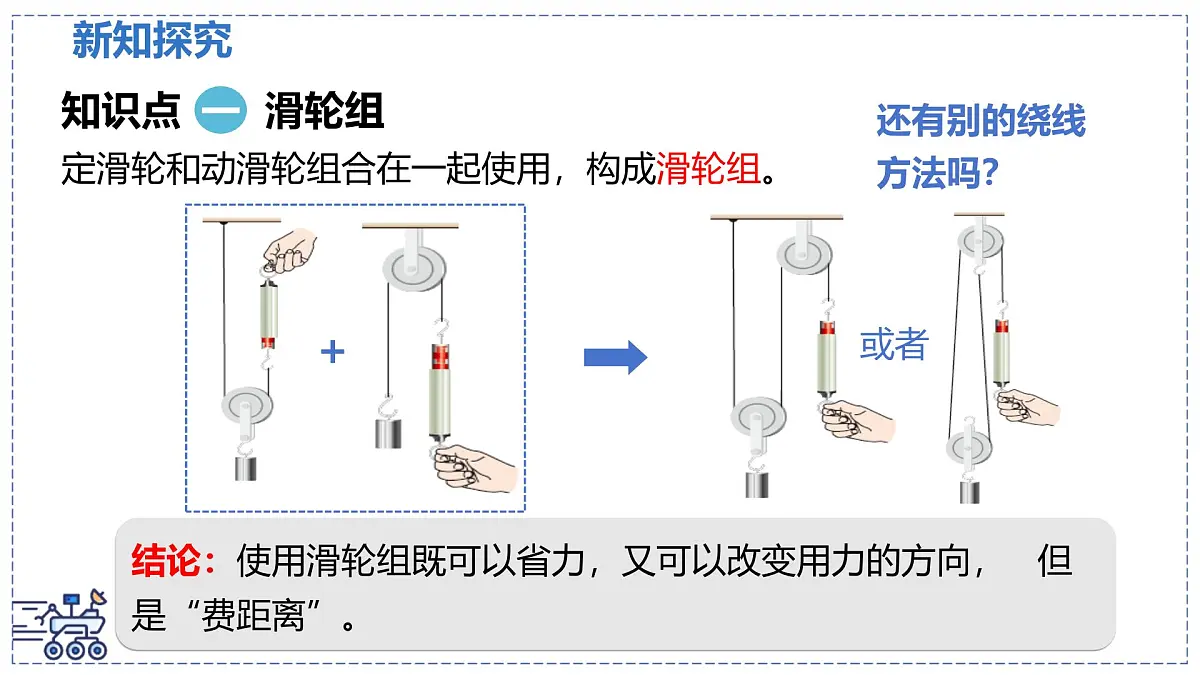

定滑轮和动滑轮组合在一起使用，构成滑轮组。
结论：使用滑轮组既可以省力，又可以改变用力的方向， 但是“费距离”。

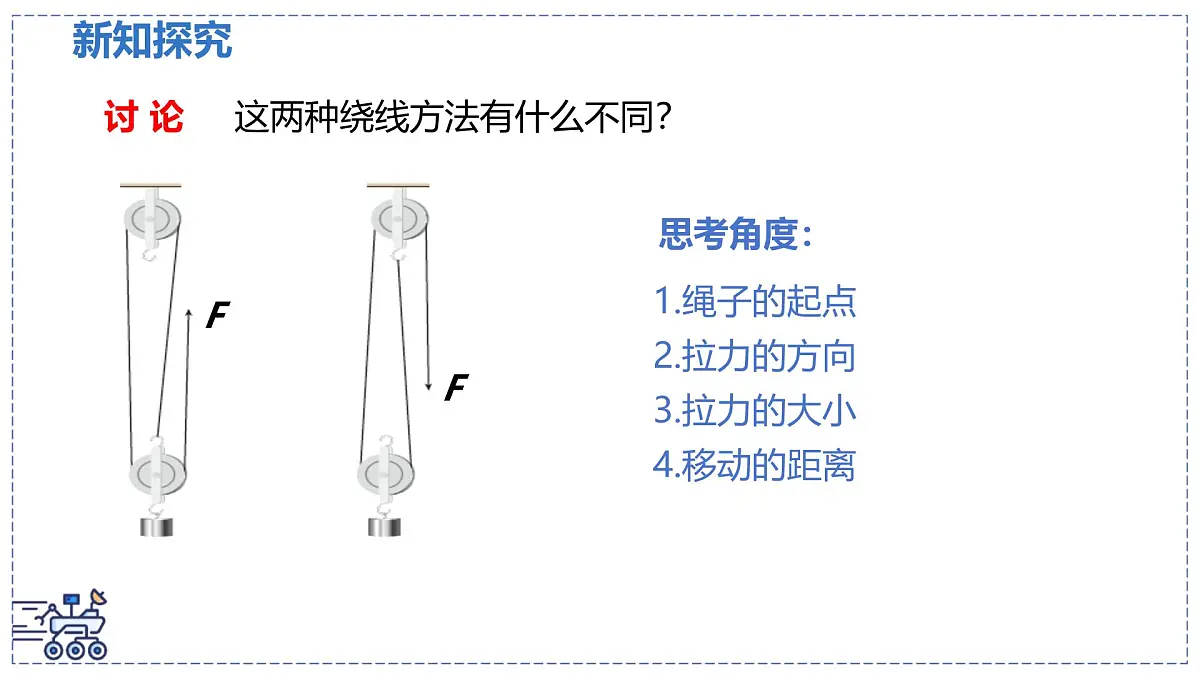

这两种绕线方法有什么不同？
1.绳子的起点2.拉力的方向3.拉力的大小4.移动的距离

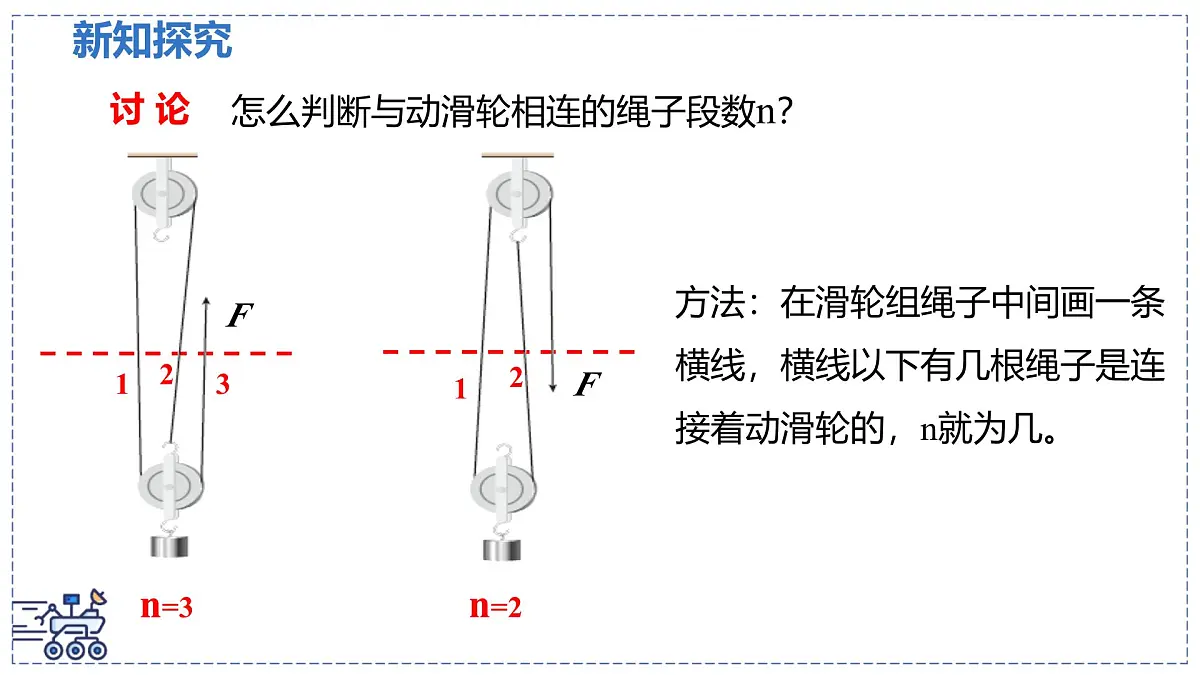

怎么判断与动滑轮相连的绳子段数n？
方法：在滑轮组绳子中间画一条横线，横线以下有几根绳子是连接着动滑轮的，n就为几。

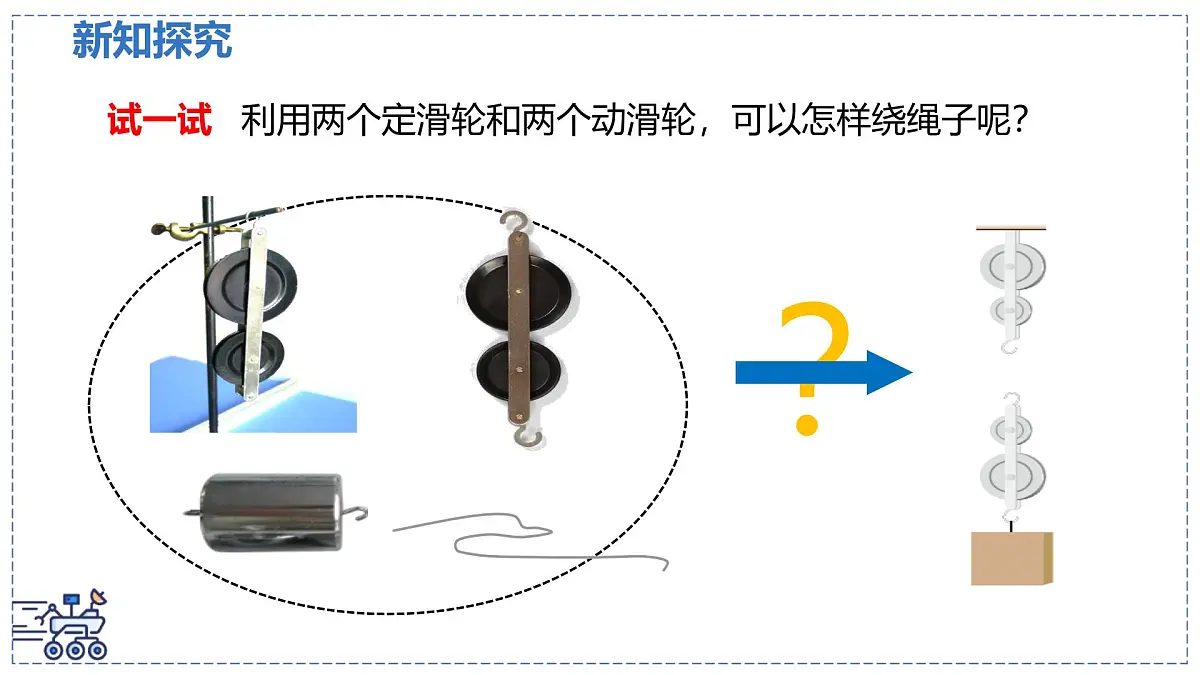

利用两个定滑轮和两个动滑轮，可以怎样绕绳子呢？

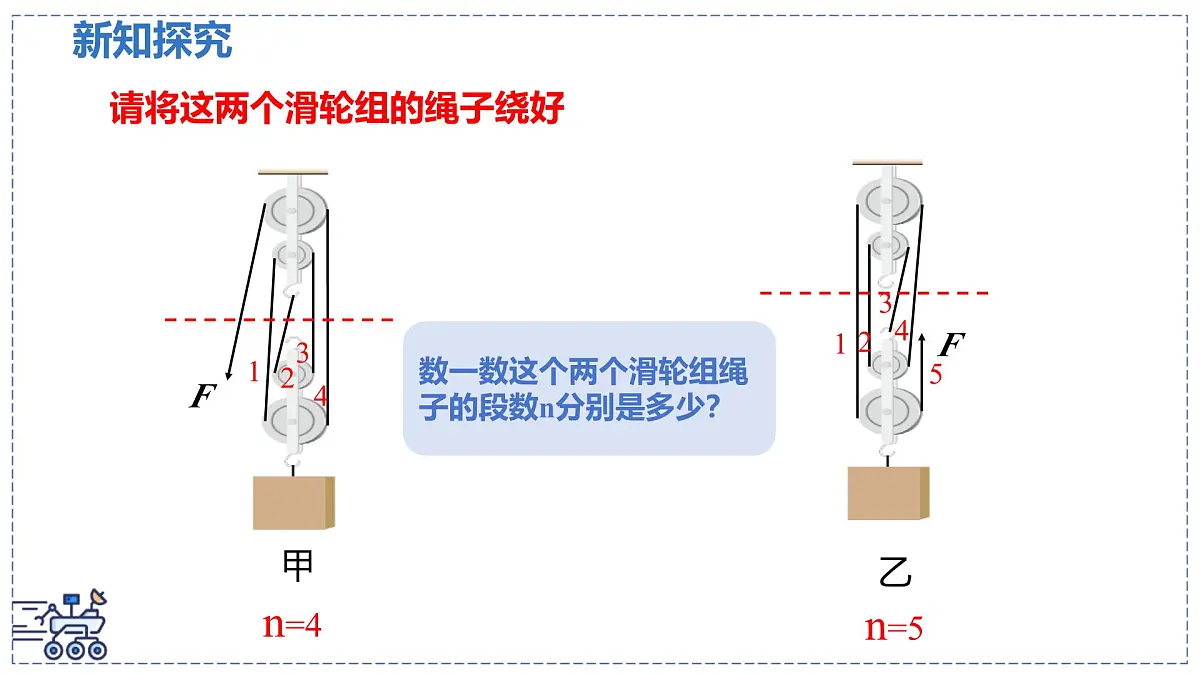

请将这两个滑轮组的绳子绕好
数一数这个两个滑轮组绳子的段数n分别是多少？
知识点 探究滑轮组的工作特点
分别按照图甲、乙所示方式组装滑轮组，沿竖直方向匀速拉动弹簧测力计，读出弹簧测力计的示数，测出钩码受到的重力、钩码上升的高度、绳子自由端移动的距离，并记录在实验表格中。
0.5 向上 0.1 2 0.3 向下 0.2
1.5 向上 0.05 2 0.8 向下 0.1
0.5 向上 0.1 3 0.2 向上 0.3
1.5 向上 0.05 3 0.5 向上 0.15
3.拉力作用点移动的距离：
使用滑轮组既可以省力，又可以改变用力的方向，但不能既省力又省距离。
对于用一根绳子组装的滑轮组而言，拉力F与动滑轮相连的绳子段数n有什么关系呢？(不计绳重，动滑轮重和摩擦)
拉力F的大小与吊起动滑轮的绳子段数n有关。动滑轮上有几段绳子承担物重，提起物体所用的力就等于物重的几分之一。即：nF=G。
拉力作用点移动的距离s与物体移动的距离h之间有什么关系呢？
物体升高h，相当于吊起动滑轮的每段绳子抽走了h，这些都只能从绳子自由端抽走，则绳子自由端在相等的时间内共需要抽走3h，即s=3h。
若动滑轮上承担物重的绳子段数为n，则有s=nh。
（n为承担物重的绳子段数）
若考虑动滑轮的重力，不计绳重和摩擦，上面的关系式还成立吗？
1.若不计绳重和摩擦，每个滑轮重20N，则结果如何？
F=100Ns=30m
F=100Nh=10m
G=100Nh=10m
物体以0.2m/s的速度匀速上升10s
2.汽车重2×104N，陷入泥中，受到的阻力为3×103N。用如图所示装置，则至少要用多大的力才能将汽车拉出？(不计绳重、滑轮重及摩擦)
解：由图可知，有三段绳子连接动滑轮，故
×3×103N＝1×103N
知识点 滑轮组的应用
滑轮和滑轮组在起重机械中得到了广泛的应用，下图就是实际应用中的滑轮。
汽车起重机中含有很多简单机械。如A、B组成滑轮组，吊臂是杠杆。C杆伸缩时，吊臂的长短发生变化。D杆伸缩时，吊臂的角度发生变化。装在E里的卷扬机牵引钢丝绳，利用滑轮组提升重物。整个汽车起重机也可视为杠杆，若起吊货的质量过大，会发生侧翻事故。根据杠杆平衡条件，起吊货物的质量是有限的。操纵起重机时，要控制好吊臂的长度和角度，必要时还应在车身外侧增加支柱（图中的F），以防翻车，并避免轮胎受到过大的压力。
如图所示，如果用250N的力将重物吊起，应该怎样连接滑轮组？请在图中画出绕绳的方法。(不计动滑轮重及摩擦)
因为 ，4为偶数，绳子固定端应固定在定滑轮上，然后顺次缠绕。
定滑轮和动滑轮组合在一起使用，构成滑轮组
1.用下列装置将同一物体匀速提高h,不计滑轮重、绳重及摩擦，最省力的是（　　） A B C D
2．小明利用如图所示的装置探究滑轮组的特点，他将重为5N的物体匀速提高了1m，每个滑轮重均为1N，不计绳重及摩擦，则绳端移动距离是　 　m，施加在绳端的拉力F是　 　N，悬挂定滑轮处拉力F′是　 　N。
3. 如图所示，动滑轮重40N，工人至少要用多大的力才能把重500N的货物匀速拉起？
解析：从题图中看出有2段绳子连在动滑轮上，因此拉力
4. 如图所示，货物重1000N，动滑轮重50N，至少要用多大的拉力才能提升重物？如果每段绳子只能承担400N的拉力，滑轮组最多能提起多重的货物？
因为 ，所以最多提起的货物重力G′物 = nF′-G轮 = 3×400N-50N = 1150N。
