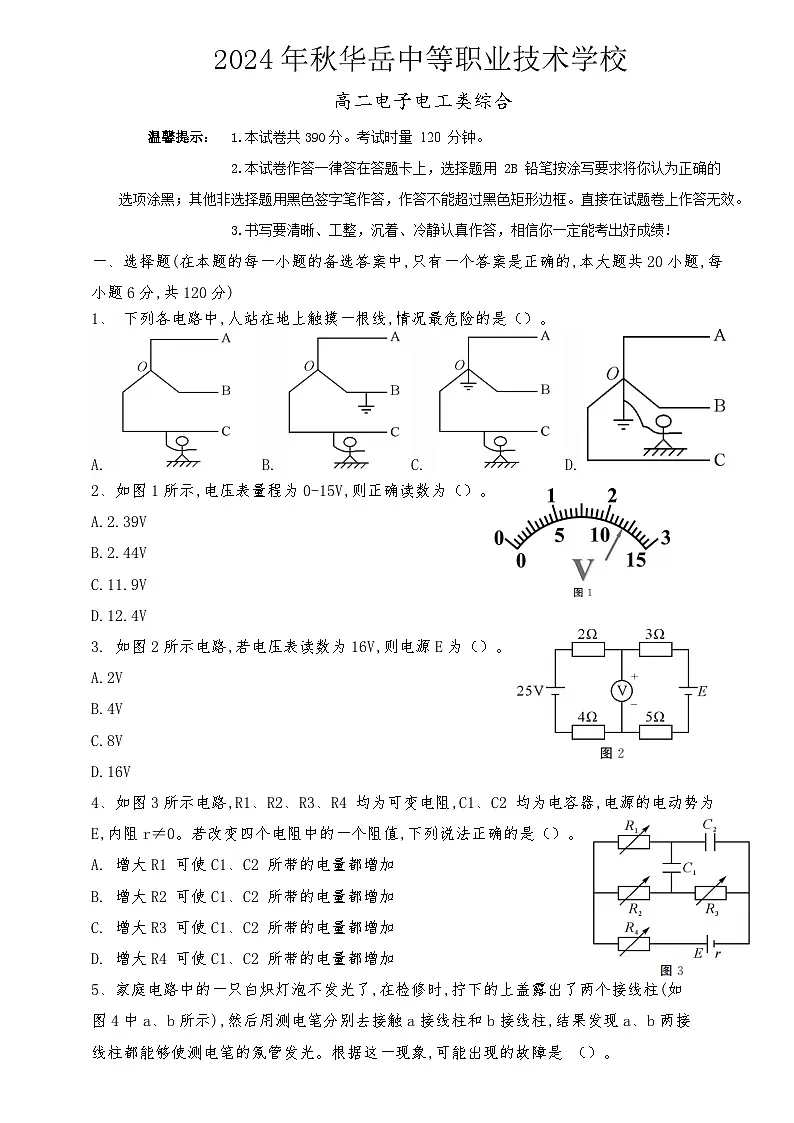

温馨提示： 1.本试卷共390分。考试时量 120 分钟。
2.本试卷作答一律答在答题卡上，选择题用 2B 铅笔按涂写要求将你认为正确的
选项涂黑；其他非选择题用黑色签字笔作答，作答不能超过黑色矩形边框。直接在试题卷上作答无效。
3.书写要清晰、工整，沉着、冷静认真作答，相信你一定能考出好成绩!
一、选择题(在本题的每一小题的备选答案中,只有一个答案是正确的,本大题共20小题,每
小题6分,共120分)
1、 下列各电路中,人站在地上触摸一根线,情况最危险的是（）。
A. B. C. D.
2、如图1所示,电压表量程为0-15V,则正确读数为（）。



3. 如图2所示电路,若电压表读数为16V,则电源E为（）。
A.2V
B.4V
C.8V
D.16V
4、如图3所示电路,R1、R2、R3、R4 均为可变电阻,C1、C2 均为电容器,电源的电动势为
E,内阻r≠0。若改变四个电阻中的一个阻值,下列说法正确的是（）。
A. 增大R1 可使C1、C2 所带的电量都增加
B. 增大R2 可使C1、C2 所带的电量都增加
C. 增大R3 可使C1、C2 所带的电量都增加
D. 增大R4 可使C1、C2 所带的电量都增加
5、家庭电路中的一只白炽灯泡不发光了,在检修时,拧下的上盖露出了两个接线柱(如
图4中a、b所示),然后用测电笔分别去接触a接线柱和b接线柱,结果发现a、b两接
线柱都能够使测电笔的氖管发光。根据这一现象,可能出现的故障是 （）。

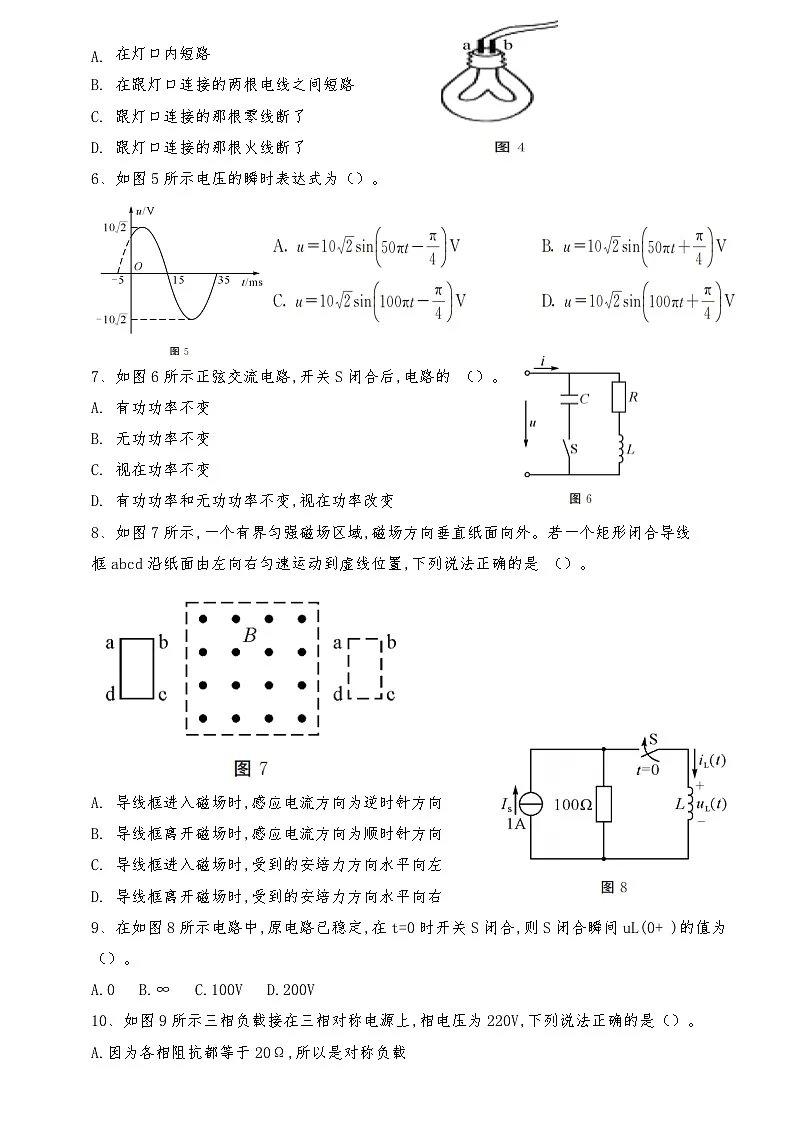

在灯口内短路
B. 在跟灯口连接的两根电线之间短路
C. 跟灯口连接的那根零线断了
D. 跟灯口连接的那根火线断了
6、如图5所示电压的瞬时表达式为（）。
7、如图6所示正弦交流电路,开关S闭合后,电路的 （）。
A. 有功功率不变
B. 无功功率不变
C. 视在功率不变
D. 有功功率和无功功率不变,视在功率改变
8、如图7所示,一个有界匀强磁场区域,磁场方向垂直纸面向外。若一个矩形闭合导线
框abcd沿纸面由左向右匀速运动到虚线位置,下列说法正确的是 （）。
A. 导线框进入磁场时,感应电流方向为逆时针方向
B. 导线框离开磁场时,感应电流方向为顺时针方向
C. 导线框进入磁场时,受到的安培力方向水平向左
D. 导线框离开磁场时,受到的安培力方向水平向右
9、在如图8所示电路中,原电路已稳定,在t=0时开关S闭合,则S闭合瞬间uL(0+ )的值为（）。
A.0 B.∞ C.100V D.200V
10、如图9所示三相负载接在三相对称电源上,相电压为220V,下列说法正确的是（）。
A.因为各相阻抗都等于20Ω,所以是对称负载

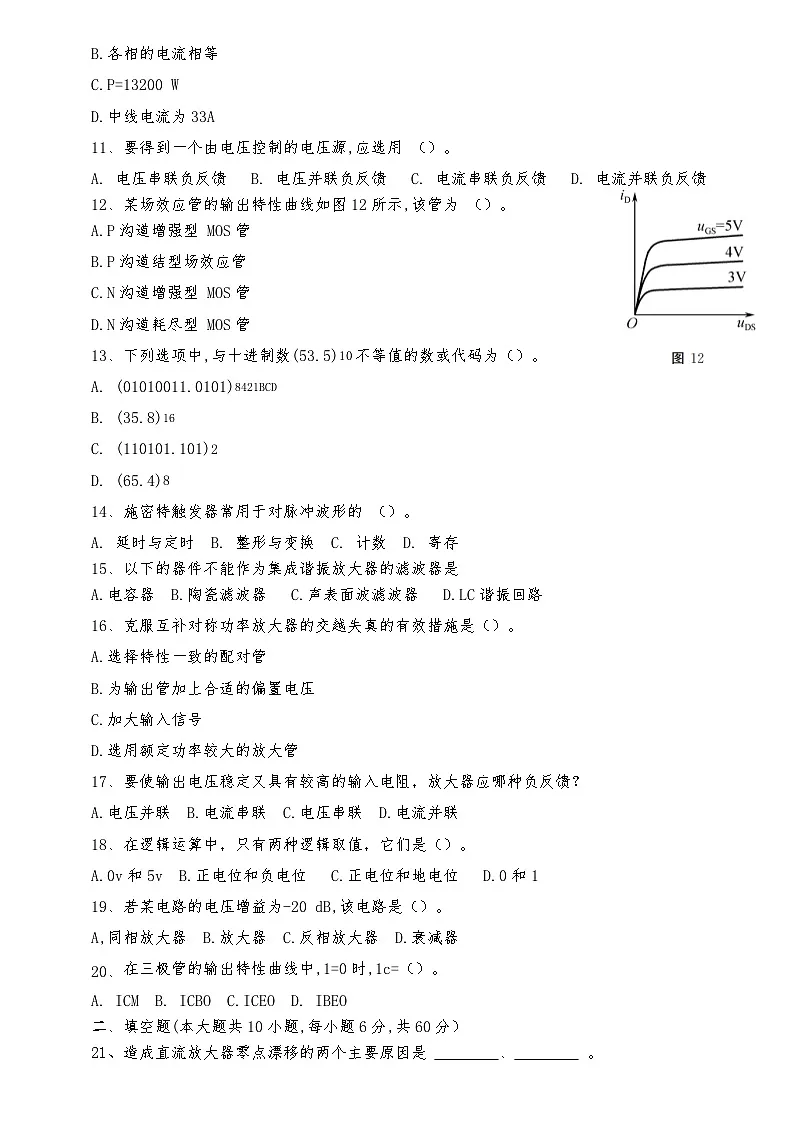

B.各相的电流相等
C.P=13200 W
D.中线电流为33A
11、要得到一个由电压控制的电压源,应选用 （）。
A. 电压串联负反馈 B. 电压并联负反馈 C. 电流串联负反馈 D. 电流并联负反馈
12、某场效应管的输出特性曲线如图12所示,该管为 （）。
A.P沟道增强型 MOS管
B.P沟道结型场效应管
C.N沟道增强型 MOS管
D.N沟道耗尽型 MOS管
13、下列选项中,与十进制数(53.5)10不等值的数或代码为（）。
A. (01010011.0101)8421BCD
B. (35.8)16
C. (110101.101)2
D. (65.4)8
14、施密特触发器常用于对脉冲波形的 （）。
A. 延时与定时 B. 整形与变换 C. 计数 D. 寄存
15、以下的器件不能作为集成谐振放大器的滤波器是
A.电容器 B.陶瓷滤波器 C.声表面波滤波器 D.LC谐振回路
16、克服互补对称功率放大器的交越失真的有效措施是（）。
A.选择特性一致的配对管
B.为输出管加上合适的偏置电压
C.加大输入信号
D.选用额定功率较大的放大管
17、要使输出电压稳定又具有较高的输入电阻，放大器应哪种负反馈？
A.电压并联 B.电流串联 C.电压串联 D.电流并联
18、在逻辑运算中，只有两种逻辑取值，它们是（）。
A.0v和5v B.正电位和负电位 C.正电位和地电位 D.0和1
19、若某电路的电压增益为-20 dB,该电路是（）。
A,同相放大器 B.放大器 C.反相放大器 D.衰减器
在三极管的输出特性曲线中,1=0时,1c=（）。
A. ICM B. ICBO C.ICEO D. IBEO
二、填空题(本大题共10小题,每小题6分,共60分）
21、造成直流放大器零点漂移的两个主要原因是 、 。
22、负反馈放大器的4种基本类型分别是 、 、 、 。
23、功率放大器的主要任务是 。
24、焦耳定律是利用 的原理来达成的。
25、图18所示为一种金属膜电阻器。在直径为 D 的瓷管上,均匀地镀上一层厚度为d
的金属膜,在瓷管的两端用导电良好的铜箍 A、B与金属膜紧密接触,若两铜箍 A、B
间的距离为L,现把这种金属膜电阻器接入电路中,测得 A、B两端电压为U,通过它
的电流为I,则金属膜的电阻率的值ρ= 。
26、某电容元件极板间电压为44V 时,每一极板所带电量大小为1.1´10-5 C,若0.1s 内每一极板所带电量大小降至5.5×10´…6 C,则电路中该段时间内电容储存的电能变化▲W = 。
27、有一桥式整流、电容滤波电路,变压器二次电压为10V,负载电阻为100Ω,整流输出的直流电压约为 ,选用二极管的最高反向工作电压应大于 。
28、二-十进制编码器有 个输入端，有 个输出端。
29、要完成二进制代码转换为十进制数，应选择的电路是 。
30、编码器输出的是 。
三、计算题(写出主要计算步骤。本大题共4小题,每小题15分,共60分)
31、 汽车电动机启动时车灯会瞬时变暗,如图21所示电路,在打开车灯的情况下,电动
机未启动时电流表读数I1=10A,电动机启动时电流表读数为58A,若电源电动势
为12.5V ,电源内阻r=0.05Ω,电流表内阻不计。
(1)求车灯的电阻值;
(2)求电动机启动时流过车灯的电流以及电动机的输出功率;
(3)由于电动机启动,车灯的电功率降低了多少?
32、在如图所示的电路中，已知E1=7V,R1=0.2Ω,E2=6.2V,R2=0.2Ω,R=3.2Ω，应用戴维宁定理求电阻R中的电流。
33、如图23所示电路,对称负载连成三角形,已知电源电压UL =220V,电流表读数
IL=17.3A,三相功率P=3.3kW,试求:
(1)每相负载的电阻和感抗;
(2)当 A 线断开时,各线电流、相电流和三相总功率;
(3)当 AB相负载断开时,各线电流、相电流和三相总功率。
34、如图24所示电路,电容器C1、C2、C3对交流信号可视为短路,已知VCC=6V,EC=
12V,UBEQ=0.7V,β=80。
(1)求静态工作点IBQ、ICQ和UCEQ;
(2)求电压放大倍数Au、输入电阻Ri和输出电阻R;
(3)估算C2开路时电压放大倍数Au。
四、综合题(本大题共6小题,每小题15分,共90分)
35、如图25所示,固定于水平面上的金属架 CDEF(电阻不计)处在竖直向下的匀强磁场
中,金属棒 MN 沿框架以速度v 向右做匀速运动,金属棒电阻为R。当t=0时,磁
感应强度为B0,此时 MN 到达的位置使 MDEN 构成一个边长为L 的正方形。
(1)求当t=0时金属棒的电动势;
(2)求当t=0时金属架中的电流;
(3)若使金属棒 MN 中不产生感应电流,从t=0开始,求磁感应强度B 随时间t变
化的关系式。
36、设有一组合逻辑部件,不知内部结构,测得其输入波形 A、B、C 与输出波形L 如
图29(a)所示。
(1)写出逻辑表达式,试分析其功能;
(2)用74LS138和辅助与非门电路实现该逻辑功能,在图29(b)中完成电路连线。
图所示为主从 jK触发器的输入波形,设初始状态为0,试画出输出 Q的波形。
设计1个3人表决器,3个表决人分别为A.B C,表决同意用1表示、不同意用0表示,只有2人及2人以上同意才能通过。输出Y=1表示通过,Y=0表示不通过。
39、在桥式整流电容滤波电路中,负载电阻为180Ω,输出直流电压为18V,试确定电源变压器二次电压,并选择整流二极管和滤波电容。
40、化简逻辑函数
五、专业选作题 PLC
一、选择题（共8题，每题5分，共40分）
1.PLC的输出方式为晶体管型时，它适用于哪种负载？
A. 感性负载 B. 交流负载 C. 直流负载 D. 交直流负载
2.以下哪个不是交流接触器的主要组成部分？
A. 电磁系统 B. 触点系统 C. 灭弧系统 D. 控制系统（此选项对于接触器而言通常不是主要部分）
3.按钮开关的文字符号通常是什么？
A. SB B. QS C. QF D. SQ
4.热继电器的主要功能是什么？
A. 短路保护 B. 过载保护 C. 失压保护 D. 漏电保护
5.PLC的扫描周期是指：
A. PLC从接收到输入信号到输出信号变化所需的时间
B. PLC执行一次用户程序所需的时间
C. PLC从开机到开始执行用户程序所需的时间
D. PLC的CPU处理速度
6.以下哪个不是PLC的编程语言？
A. 梯形图 B. 指令表 C. 功能块图 D. 汇编语言
7.在低压电器中，用于手动接通或分断电路的电器是：
A. 接触器 B. 继电器 C. 刀开关 D. 熔断器
8.PLC的全称是：
A. Prgrammable Lgic Circuit B. Prgrammable Lgic Cntrller
C. Pwer Line Cmmunicatin D. Prcess Lgic Cntrller
二、综合题
某工厂使用PLC控制一台三相异步电动机，要求实现电动机的正反转控制，并具有互锁保护。请设计电路实现控制功能（20分）
