河北省秦皇岛市昌黎县2024-2025学年九年级上学期期末物理试题（原卷版+解析版）

这是一份河北省秦皇岛市昌黎县2024-2025学年九年级上学期期末物理试题（原卷版+解析版），共22页。试卷主要包含了单项选择题，填空题，实验与探究题，计算题等内容，欢迎下载使用。
一、单项选择题（每小题2分；共20分）
1. 电磁波具有信息特征和能量特性。以下设备中，主要利用电磁波的能量特性工作的是（ ）
A 微波炉B. 手机C. 雷达D. 电吹风
2. 下列家用电器，利用电流的热效应工作的是（ ）
A. 电冰箱B. 洗衣机C. 电脑D. 电饭煲
3. 为了市民的电动车充电安全，很多地方都配备了安全充电区，如图所示。关于电动车的安全用电，说法正确的是（ ）
A. 充电结束，需先断开开关，再拔下插头B. 当充电电动车失火时，用水浇灭
C. 用湿抹布擦拭充电插口D. 湿衣服可晾晒在充电的电动车上
4. 关于电与磁，下列说法正确的是（ ）
A. 玻璃、塑料、食盐水都是绝缘体B. 发电机的工作原理是电磁感应现象
C. 通电导线周围不一定存在磁场D. 摩擦起电的本质是创造了电荷
5. 关于地磁场，下列说法中正确是（ ）
A. 磁感线是磁场中真实存在曲线
B. 地球周围的地磁场的磁感线是从地磁S极出发回到地磁N极
C. 教室里水平放置、能自由转动的小磁针静止时N极指向地理南极
D. 指南针是我国古代四大发明之一，它能指南北是因为受到地磁场的作用

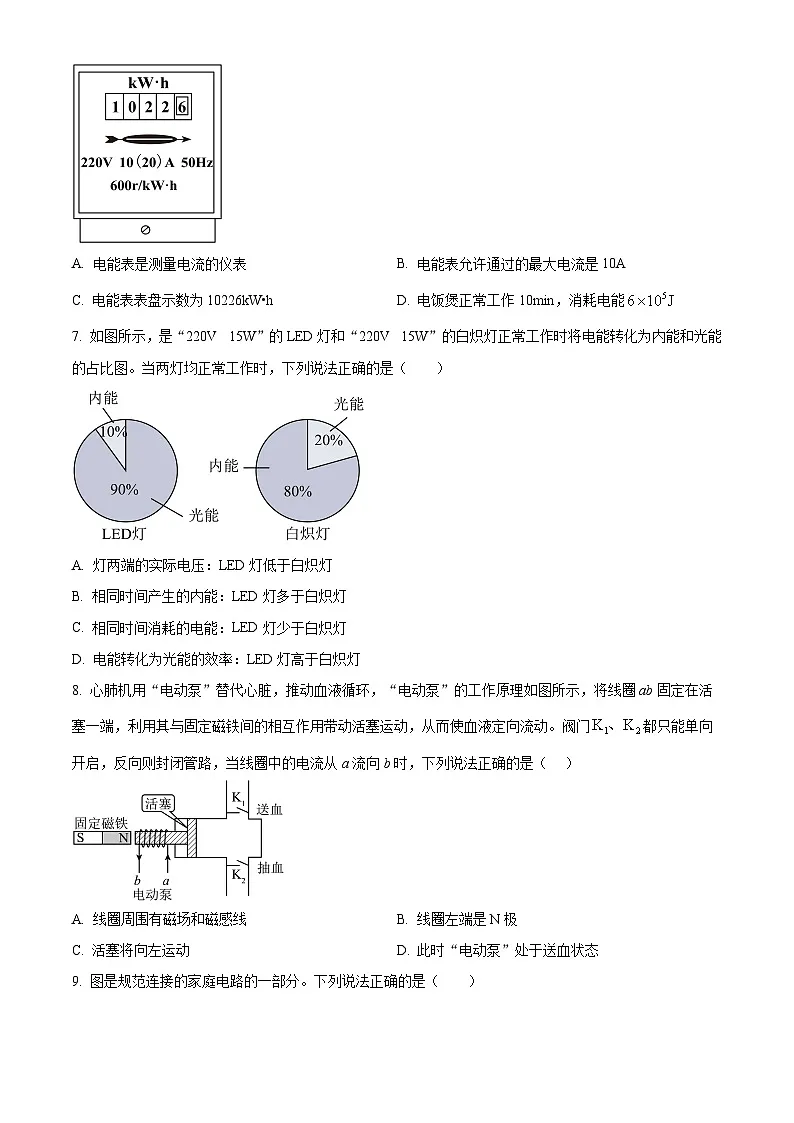

6. 如图是小英家的电能表表盘示意图，她断开其它用电器，只将电饭煲单独接入电路中正常工作1min，发现电能表转盘转过10r。下列说法正确的是（ ）
A. 电能表是测量电流的仪表B. 电能表允许通过的最大电流是10A
C. 电能表表盘示数为10226kW•hD. 电饭煲正常工作10min，消耗电能
7. 如图所示，是“220V 15W”的LED灯和“220V 15W”的白炽灯正常工作时将电能转化为内能和光能的占比图。当两灯均正常工作时，下列说法正确的是（ ）
A. 灯两端的实际电压：LED灯低于白炽灯
B. 相同时间产生的内能：LED灯多于白炽灯
C. 相同时间消耗的电能：LED灯少于白炽灯
D. 电能转化为光能的效率：LED灯高于白炽灯
8. 心肺机用“电动泵”替代心脏，推动血液循环，“电动泵”的工作原理如图所示，将线圈ab固定在活塞一端，利用其与固定磁铁间的相互作用带动活塞运动，从而使血液定向流动。阀门都只能单向开启，反向则封闭管路，当线圈中的电流从a流向b时，下列说法正确的是（ ）
A. 线圈周围有磁场和磁感线B. 线圈左端是N极
C. 活塞将向左运动D. 此时“电动泵”处于送血状态

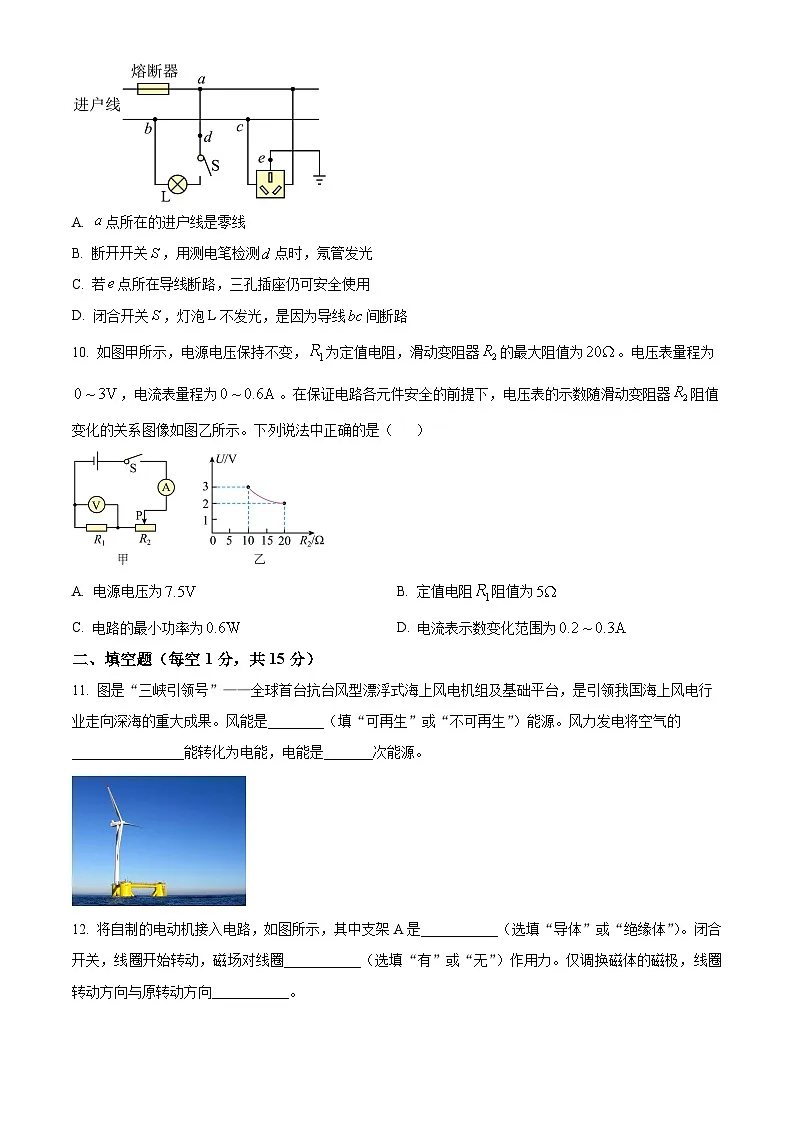

9. 图是规范连接的家庭电路的一部分。下列说法正确的是（ ）
A. 点所在的进户线是零线
B. 断开开关，用测电笔检测点时，氖管发光
C. 若点所在导线断路，三孔插座仍可安全使用
D. 闭合开关，灯泡L不发光，是因为导线间断路
10. 如图甲所示，电源电压保持不变，为定值电阻，滑动变阻器的最大阻值为。电压表量程为，电流表量程为。在保证电路各元件安全的前提下，电压表的示数随滑动变阻器阻值变化的关系图像如图乙所示。下列说法中正确的是（ ）
A. 电源电压为B. 定值电阻阻值为
C. 电路的最小功率为D. 电流表示数变化范围为
二、填空题（每空1分，共15分）
11. 图是“三峡引领号”——全球首台抗台风型漂浮式海上风电机组及基础平台，是引领我国海上风电行业走向深海的重大成果。风能是________（填“可再生”或“不可再生”）能源。风力发电将空气的________________能转化为电能，电能是_______次能源。
12. 将自制的电动机接入电路，如图所示，其中支架A是___________（选填“导体”或“绝缘体”）。闭合开关，线圈开始转动，磁场对线圈___________（选填“有”或“无”）作用力。仅调换磁体的磁极，线圈转动方向与原转动方向___________。
13. 某彩色电视机的铭牌如图所示，其额定电功率为________W，额定电流是________A。当它正常工作时，60s内消耗的电能为________J。
14. 如图是“探究通电导体产生的热量与__________大小关系”的实验装置。通过左侧容器中电阻丝的电流为0.4A，在1min内电流通过右侧容器中电阻丝产生的热量为___________J。
15. 教室的饮水机上有两条提示语：“注意水温，谨防烫伤”和“节约用电，弘扬美德”。小明画出了饮水机电路示意图，如图甲所示，电阻，加热时总功率为840W。线圈内阻不计，为热敏电阻，其阻值随温度的变化如表格所示，控制电路电源电压恒为3V，当电流达到0.02A时衔铁被吸合。
（1）衔铁被吸合时，饮水机处于______（选填“加热”或“保温”）状态，饮水机处于保温状态时，功率为______W；
（2）设定最高水温，需要将滑动变阻器阻值调至______；根据图乙中电能表参数，饮水机处于加热状态时，经过10min，电能表指示灯闪烁______次。
三、实验与探究题（18题第一问2分，错误连线选择正确得1分，连线完成正确得1分；其余每空1分，共17分）
16. 图是“探究导体在磁场中运动时产生感应电流的条件”的实验装置。
（1）闭合开关后，观察各种情况下灵敏电流计指针偏转情况，将实验现象记录在表中。分析实验现象可知：闭合电路中的一部分导体在磁场中做_____________运动时，电路中会产生感应电流。产生感应电流时，导体ab相当于电路中的___________（填电路元件名称）；
（2）若要探究感应电流方向与磁场方向关系，应保持导体_________________不变，将___________对调，观察灵敏电流计指针偏转情况。
（3）下列物品中，应用该实验结论工作的是__________（填选项字母）。
A. 电风扇B. 手摇发电手电筒
17. 某实验小组用铁屑和小磁针来探究“通电螺线管外部磁场的方向”。

（1）在闭合开关前，小磁针静止时，N极指向地理的____ （选填“南极”或“北极”），说明地球周围存在磁场。
（2）在玻璃板上均匀地撒满铁屑，将螺线管连入电路，闭合开关，轻敲玻璃板面，观察到铁屑分布情况如图甲所示，铁屑的分布情况与_______ 磁体周围铁屑的分布情况相似。
（3）把小磁针放在通电螺线管四周不同的位置，小磁针静止时N极所指方向如图乙所示，对调电源正负极，闭合开关，小磁针静止时N极指向与图乙中小磁针N极指向相反，说明通电螺线管的极性与_________ 的方向有关。
（4）实验时发现通电螺线管的磁场较弱，铁屑规则排列的效果不明显，为增强螺线管的磁场，可行的措施：_________________ （写出一种方法即可）。
（5）为了研究通电螺线管的磁极性质，同学们一起对螺线管的电流方向和绕线方式进行了实验，得到了如图所示的四种情况。实验说明通电螺线管的磁极极性只与_______ 有关，且这个关系可以用_________ 来判断。
18. 在“测量小灯泡额定功率”的实验中，小灯泡额定电压为2.5V，电源电压为4.5V，滑动变阻器标有“20Ω；1A”字样。
（1）如图甲所示电路，有一根导线连接错误，请在错误的导线上打“×”，用笔画线代替导线将电路连接正确__________；
（2）连接电路时，开关应_______，试触时发现，电压表无示数，电流表有示数，小灯泡发光，则电压表发生了_______故障；
（3）纠正错误后继续进行实验，移动滑动变阻器滑片，电压表示数为2.5V时，电流表示数如图乙所示，小灯泡额定功率为______W；
（4）利用原有电路，将小灯泡替换为定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω各一个）探究电流和电阻关系，为了能完成实验，控制电压表示数可能是______。
A. 1.7VB. 2.2VC. 2.7V
四、计算题（共8分）
19. 小明家里有两只加热方式不同的水壶，甲是用天然气加热的水壶，乙是电热水壶．已知燃气灶用最大火力烧水时每小时燃烧0.16m3天然气，加热水的热效率为60%；天然气的热值为，价格约为3元/m3，电热水壶工作时的功率为2000W，加热水的热效率为80%，当地居民用电的价格约为0.5元，小明要将2升的水在1标准大气压下烧开，。
（1）求水吸收的热量；
（2）请你从省时和省钱两个角度中任选一个，通过计算说明用哪只壶更省时或更省钱。

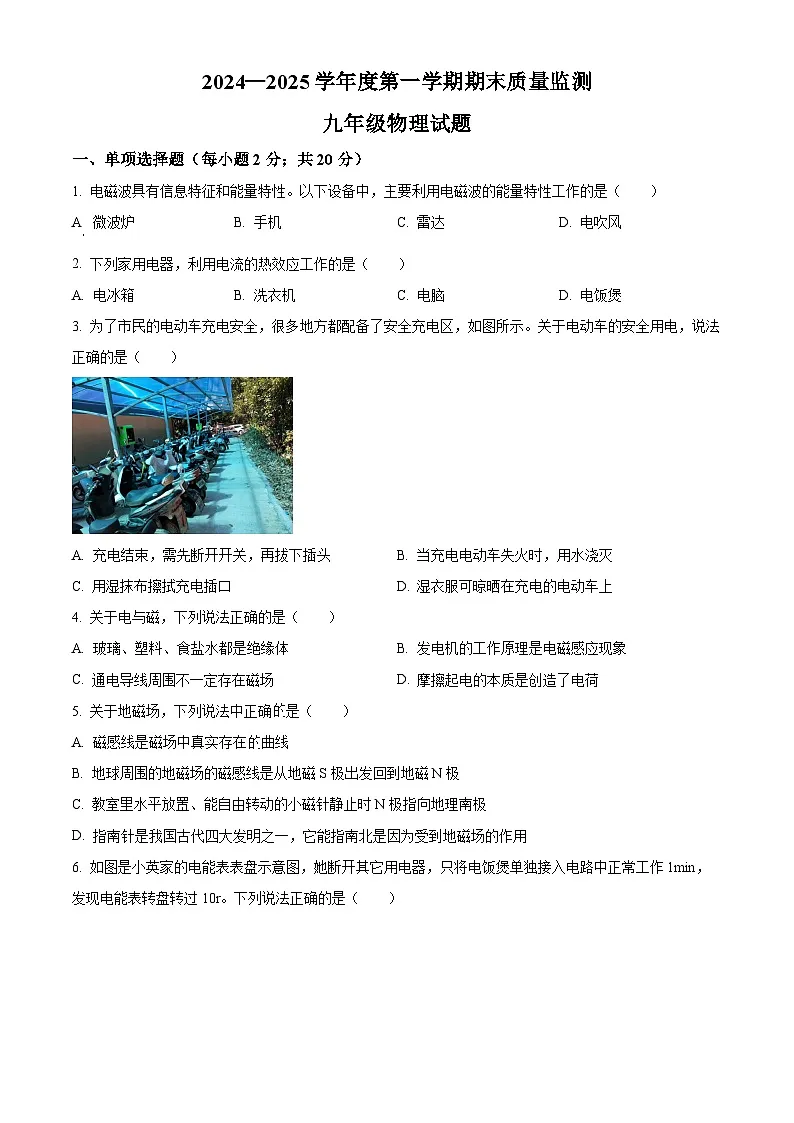

2024—2025学年度第一学期期末质量监测
九年级物理试题
一、单项选择题（每小题2分；共20分）
1. 电磁波具有信息特征和能量特性。以下设备中，主要利用电磁波的能量特性工作的是（ ）
A. 微波炉B. 手机C. 雷达D. 电吹风
【答案】A
【解析】
【详解】A．微波炉是利用电磁波的能量来加热食物的，故A符合题意；
BC．手机和雷达是通过发射及接收电磁波来传递信息的，不是利用电磁波的能量进行工作的，故BC不符合题意；
D．电吹风主要由电动机和电热丝组成；电动机是利用通电导体在磁场中受到力的作用的原理工作的，电热丝是利用电流的热效应工作的，没有应用电磁波，故D不符合题意。
故选A。
2. 下列家用电器，利用电流的热效应工作的是（ ）
A. 电冰箱B. 洗衣机C. 电脑D. 电饭煲
【答案】D
【解析】
【详解】利用电流的热效应工作的用电器将电能转化为内能。
A．电冰箱将电能转化为内能与机械能，故A不符合题意；
B．洗衣机主要将电能转化为机械能，故B不符合题意；
C．电脑将电能转声能与光能等，故C不符合题意；
D．电饭煲将电能转化为内能，故D符合题意。
故选D。
3. 为了市民的电动车充电安全，很多地方都配备了安全充电区，如图所示。关于电动车的安全用电，说法正确的是（ ）
A. 充电结束，需先断开开关，再拔下插头B. 当充电电动车失火时，用水浇灭
C. 用湿抹布擦拭充电插口D. 湿衣服可晾晒在充电的电动车上
【答案】A
【解析】
【详解】A．充电结束，为防止发生触电，应先断开开关，再拔下插头，故A正确；
B．电器设备起火，由于水是导体，若用水直接灭火会引发触电事故，应先断开电源再灭火，故B错误；
C．用湿抹布擦拭充电插口，水能导电，会引发触电事故，故C错误；
D．由于水是导体，湿衣服晾晒在充电的电动车上，容易发生触电现象，故D错误。
故选A。
4. 关于电与磁，下列说法正确的是（ ）
A. 玻璃、塑料、食盐水都是绝缘体B. 发电机的工作原理是电磁感应现象
C. 通电导线周围不一定存在磁场D. 摩擦起电的本质是创造了电荷
【答案】B
【解析】
【详解】A．玻璃、塑料都不导电，都是绝缘体；食盐水会导电，是导体，故A错误；
B．发电机的工作原理是电磁感应现象，利用闭合电路中的部分导体切割磁感线产生感应电流，故B正确；
C．通电导线周围一定存在磁场，故C错误；
D．摩擦起电的本质是电子发生转移，没有创造电荷，故D错误。
故选B。
5. 关于地磁场，下列说法中正确的是（ ）
A. 磁感线是磁场中真实存在的曲线
B. 地球周围的地磁场的磁感线是从地磁S极出发回到地磁N极
C. 教室里水平放置、能自由转动的小磁针静止时N极指向地理南极
D. 指南针是我国古代四大发明之一，它能指南北是因为受到地磁场的作用
【答案】D
【解析】
【详解】A．磁感线是为了描述磁场而引入的，不存在，故A错误；
B．磁体外部磁感线都是从N极出发，回到S极，地磁场的磁感线也一样，故B错误；
C．教室里水平放置、能自由转动的小磁针的磁场与地磁场相互作用，静止时，小磁针的N极指向地理北极，故C错误；
D．指南针是我国古代四大发明之一，指南针能够指南北，为我们辨别方向，是因为指南针的磁场和地磁场的相互作用，使指南针受到地磁场给的力的作用，静止时针尖指向地理南方，故D正确。
故选D。
6. 如图是小英家的电能表表盘示意图，她断开其它用电器，只将电饭煲单独接入电路中正常工作1min，发现电能表转盘转过10r。下列说法正确的是（ ）
A. 电能表是测量电流的仪表B. 电能表允许通过的最大电流是10A
C. 电能表表盘示数为10226kW•hD. 电饭煲正常工作10min，消耗电能
【答案】D
【解析】
【详解】A．电能表是用来测量电功（即消耗电能）的仪表，而不是测量电流的仪表。故A错误；
B．电能表上的“10（20）A”表示电能表允许通过的最大电流是20A，而不是10A，这里的10A可能是指标定电流或基本电流，但不影响最大电流的判断，故B错误；
C．电能表表盘上的示数表示的是已经消耗的电能，其单位为kW⋅h；电能表上的数字最后一位通常是小数点后的数字（即十分位），因此电能表表盘示数应读为1022.6kW⋅h，而不是10226kW⋅h，故C错误；
D．电饭煲单独接入电路中正常工作1min，电能表转盘转过10r。而电能表上的“600r/(kW⋅h)”表示的是电路中每消耗1kW⋅h的电能，电能表的转盘转600转。因此，电饭煲1min内消耗的电能
由于电饭煲是正常工作，所以其功率保持不变。那么，电饭煲10min内消耗的电能就是1min内消耗电能的10倍，即：
故D正确。
故选D。
7. 如图所示，是“220V 15W”的LED灯和“220V 15W”的白炽灯正常工作时将电能转化为内能和光能的占比图。当两灯均正常工作时，下列说法正确的是（ ）
A. 灯两端的实际电压：LED灯低于白炽灯
B. 相同时间产生的内能：LED灯多于白炽灯
C. 相同时间消耗电能：LED灯少于白炽灯
D. 电能转化为光能的效率：LED灯高于白炽灯
【答案】D
【解析】
【详解】A．由两灯的规格可知，两灯的额定电压都是220V，所以两灯正常工作时，灯泡的实际电压都达到220V，所以两灯的实际电压相等，故A错误；
BC．由两灯的规格可知，两灯的额定功率都是15W，所以两灯正常工作时，相同时间消耗电能相同，由于LED灯将电能转化为内能的占比较少，所以相同时间LED灯产生的内能更少，故BC错误；
D．由图可知，正常工作时，LED灯将电能转化为光能的占比比白炽灯将电能转化为光能的占比大，所以LED灯将电能转化为光能的效率高，故D正确。
故选D。
8. 心肺机用“电动泵”替代心脏，推动血液循环，“电动泵”的工作原理如图所示，将线圈ab固定在活塞一端，利用其与固定磁铁间的相互作用带动活塞运动，从而使血液定向流动。阀门都只能单向开启，反向则封闭管路，当线圈中的电流从a流向b时，下列说法正确的是（ ）
A. 线圈周围有磁场和磁感线B. 线圈左端是N极
C. 活塞将向左运动D. 此时“电动泵”处于送血状态
【答案】C
【解析】
【详解】A．通电导线周围存在磁场，磁感线是为了描述磁场而引入的假想曲线，实际并不存在，故A错误；
B．电流从a流向b时，根据安培定则可知，线圈右端是N极、左端是S极，故B错误；
C．根据“异名磁极相互吸引”可知，活塞将向左运动，故C正确；
D．由图可知，活塞向左运动时，泵内容积变大，则阀门关闭、打开，此时“电动泵”处于抽血状态，故D错误
故选C。
9. 图是规范连接的家庭电路的一部分。下列说法正确的是（ ）
A. 点所在的进户线是零线
B. 断开开关，用测电笔检测点时，氖管发光
C. 若点所在导线断路，三孔插座仍可安全使用
D. 闭合开关，灯泡L不发光，是因为导线间断路
【答案】B
【解析】
【详解】A．熔断器通常与进户线的火线相连，因此a点所在的进户线是火线，故A错误；
B．断开开关S，用测电笔检测d点时，由于d点还与火线连接，因此氖管发光，故B正确；
C．若e点所在导线断路，会导致用电器在使用时与地线断开，易造成触电事故，这时三孔插座不能安全使用，故C错误；
D．闭合开关S，灯泡L不发光，可能是进户线的火线断路，或进户线零线b点左侧断路，只有导线bc断路不会影响灯泡L发光，故D错误。
故选B。
10. 如图甲所示，电源电压保持不变，为定值电阻，滑动变阻器的最大阻值为。电压表量程为，电流表量程为。在保证电路各元件安全的前提下，电压表的示数随滑动变阻器阻值变化的关系图像如图乙所示。下列说法中正确的是（ ）
A. 电源电压为B. 定值电阻阻值为
C. 电路的最小功率为D. 电流表示数变化范围为
【答案】D
【解析】
【详解】AB．分析电路可知，、串联，电压表测电压，电流表测电路电流。由乙图可知，当时，电压表示数为3V，根据串联分压原理则有
①
当时，电压表示数为2V，根据串联分压原理则有
②
联立①②解得，电源电压。故AB错误；
CD．电路中电流最小为
则电路的最小功率为
电压表量程为，则当电压表示数最大为3V时，电流最大为
所以电流表示数变化范围为，故C错误，D正确。
故选D。
二、填空题（每空1分，共15分）
11. 图是“三峡引领号”——全球首台抗台风型漂浮式海上风电机组及基础平台，是引领我国海上风电行业走向深海重大成果。风能是________（填“可再生”或“不可再生”）能源。风力发电将空气的________________能转化为电能，电能是_______次能源。
【答案】 ①. 可再生 ②. 机械 ③. 二
【解析】
【详解】[1]风能是可以源源不断地从自然界得到补充的，是可再生能源。
[2]风力发电通过风的动能驱动风车叶片旋转，再经过一系列转换，最终将机械能转化为电能。
[3]一次能源是指自然界中以原有形式存在的、未经加工转换的能量资源，二次能源是指由一次能源经过加工转换以后得到的能源，故电能是二次能源。
12. 将自制的电动机接入电路，如图所示，其中支架A是___________（选填“导体”或“绝缘体”）。闭合开关，线圈开始转动，磁场对线圈___________（选填“有”或“无”）作用力。仅调换磁体的磁极，线圈转动方向与原转动方向___________。
【答案】 ①. 导体 ②. 有 ③. 相反
【解析】
【详解】[1]支架A是铜或者铁这些金属制成的，容易导电，是导体。
[2]闭合开关，线圈开始转动，说明磁场对线圈有力的作用，使线圈运动状态发生改变。
[3]当仅仅调换磁体的磁极时，磁场方向改变，使线圈受力方向改变，所以线圈转动方向与原转动方向相反。
13. 某彩色电视机的铭牌如图所示，其额定电功率为________W，额定电流是________A。当它正常工作时，60s内消耗的电能为________J。
【答案】 ①. 110 ②. 0.5 ③. 6600
【解析】
【详解】[1][2]由铭牌信息可知，电视机的额定功率为110W，额定电压为220V； 由P=UI可得，额定电流为
[3]60s内消耗的电能为
14. 如图是“探究通电导体产生的热量与__________大小关系”的实验装置。通过左侧容器中电阻丝的电流为0.4A，在1min内电流通过右侧容器中电阻丝产生的热量为___________J。
【答案】 ①. 电流 ②. 12
【解析】
【详解】[1]右侧两个电阻并联，然后与左侧电阻串联，根据并联电路电流规律可知，所以通过左侧容器内电阻的电流大于右侧容器内的电流，两个容器内的电阻值都是，通电相同时间，所以探究的是电流产生热量与电流大小的关系。
[2]如果通过左侧容器中电阻丝的电流是0.4A，根据并联电路的电流特点，通过右侧容器中电阻丝的电流是
1min内电流通过右侧容器中电阻丝产生的热量为
15. 教室的饮水机上有两条提示语：“注意水温，谨防烫伤”和“节约用电，弘扬美德”。小明画出了饮水机电路示意图，如图甲所示，电阻，加热时总功率为840W。线圈内阻不计，为热敏电阻，其阻值随温度的变化如表格所示，控制电路电源电压恒为3V，当电流达到0.02A时衔铁被吸合。
（1）衔铁被吸合时，饮水机处于______（选填“加热”或“保温”）状态，饮水机处于保温状态时，功率为______W；
（2）设定最高水温为，需要将滑动变阻器阻值调至______；根据图乙中电能表参数，饮水机处于加热状态时，经过10min，电能表指示灯闪烁______次。
【答案】（1） ①. 保温 ②. 40
（2） ①. 50 ②. 350
【解析】
【小问1详解】
[1][2]由图可知，当衔铁未被吸合时，R1、R2并联，电路电阻较小，根据公式可知，功率较大，为加热状态；当衔铁被吸合时，R2断开，电路只有R1工作，此时电路电阻较大，根据公式可知，功率较小，为保温状态；保温功率为
【小问2详解】
[1]由表格中数据可知，当水温为60℃时，Rt=100Ω，电路电流为0.02A，控制电路的总电阻为
需要将滑动变阻器阻值调至
[2]饮水机处于加热状态时，经过10min消耗的电能为
电能表指示灯闪烁的次数为
三、实验与探究题（18题第一问2分，错误连线选择正确得1分，连线完成正确得1分；其余每空1分，共17分）
16. 图是“探究导体在磁场中运动时产生感应电流的条件”的实验装置。
（1）闭合开关后，观察各种情况下灵敏电流计指针偏转情况，将实验现象记录在表中。分析实验现象可知：闭合电路中的一部分导体在磁场中做_____________运动时，电路中会产生感应电流。产生感应电流时，导体ab相当于电路中的___________（填电路元件名称）；
（2）若要探究感应电流方向与磁场方向的关系，应保持导体_________________不变，将___________对调，观察灵敏电流计指针偏转情况。
（3）下列物品中，应用该实验结论工作的是__________（填选项字母）。
A. 电风扇B. 手摇发电手电筒
【答案】（1） ①. 切割磁感线 ②. 电源
（2） ①. ab运动方向 ②. N、S
（3）B
【解析】
【小问1详解】
[1]由表格中数据得，电路中的一部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流。
[2]产生感应电流时，导体ab相当于电路中的电源，将机械能转化为电能，供用电器使用。
【小问2详解】
[1][2]若要探究感应电流方向与磁场方向的关系，应保持导体运动方向不变，将蹄形磁铁的N、S极对调，改变磁场方向，观察灵敏电流计指针偏转情况。
【小问3详解】
A．电风扇的工作原理是通电导体在磁场中受力的作用，故A不符合题意；
B．手摇发电手电筒的工作原理是电路中的一部分导体在磁场中做切割磁感线运动时，产生感应电流，故B符合题意。
故选B。
17. 某实验小组用铁屑和小磁针来探究“通电螺线管外部磁场方向”。

（1）在闭合开关前，小磁针静止时，N极指向地理的____ （选填“南极”或“北极”），说明地球周围存在磁场。
（2）在玻璃板上均匀地撒满铁屑，将螺线管连入电路，闭合开关，轻敲玻璃板面，观察到铁屑分布情况如图甲所示，铁屑的分布情况与_______ 磁体周围铁屑的分布情况相似。
（3）把小磁针放在通电螺线管四周不同的位置，小磁针静止时N极所指方向如图乙所示，对调电源正负极，闭合开关，小磁针静止时N极指向与图乙中小磁针N极指向相反，说明通电螺线管的极性与_________ 的方向有关。
（4）实验时发现通电螺线管的磁场较弱，铁屑规则排列的效果不明显，为增强螺线管的磁场，可行的措施：_________________ （写出一种方法即可）。
（5）为了研究通电螺线管的磁极性质，同学们一起对螺线管的电流方向和绕线方式进行了实验，得到了如图所示的四种情况。实验说明通电螺线管的磁极极性只与_______ 有关，且这个关系可以用_________ 来判断。
【答案】 ①. 北极 ②. 条形 ③. 电流 ④. 调节滑片，增大螺线管中的电流##提高电源电压 ⑤. 电流方向 ⑥. 安培定则
【解析】
【详解】（1）[1]小磁针静止时N极所指的方向为磁场的方向，地球外部磁场的方向为从地磁的北出来回到地磁的南极，故小磁针静止时N极指向地磁的南极即地理的北极。
（2）[2]由图甲所示的铁屑分布情况可知，通电螺线管周围铁屑的分布情况与条形磁体周围铁屑的分布情况相似。
（3）[3]对调电源正负极，电路中电流方向改变，小磁针静止时N极所指方向也改变，说明通电螺线管的极性与电流的方向有关。
（4）[4]通电螺线管周围磁场的强弱和电流大大小有关，电流越大，磁场越强，可以调节滑片，增大螺线管中的电流（提高电源电压）从而增强磁场。
（5）[5]四个螺线管中电路中，甲乙的绕线方式相同，电流的方向不同，根据小磁针的指向可知，甲的右端是N极，乙的右端是S极，同理乙丙也是如此，所以实验说明当绕线方式相同时，极性只与电流的方向有关；故通电螺线管的磁极极性只与电流方向有关。
[6]通电螺线管周围磁场的方向和电流方向的关系可以根据安培定则来判断。
18. 在“测量小灯泡额定功率”的实验中，小灯泡额定电压为2.5V，电源电压为4.5V，滑动变阻器标有“20Ω；1A”字样。
（1）如图甲所示电路，有一根导线连接错误，请在错误的导线上打“×”，用笔画线代替导线将电路连接正确__________；
（2）连接电路时，开关应_______，试触时发现，电压表无示数，电流表有示数，小灯泡发光，则电压表发生了_______故障；
（3）纠正错误后继续进行实验，移动滑动变阻器滑片，电压表示数为2.5V时，电流表示数如图乙所示，小灯泡额定功率为______W；
（4）利用原有电路，将小灯泡替换为定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω各一个）探究电流和电阻关系，为了能完成实验，控制电压表示数可能是______。
A. 1.7VB. 2.2VC. 2.7V
【答案】（1） （2） ①. 断开 ②. 断路
（3）0.6 （4）C
【解析】
【小问1详解】
图中电压表测量电源电压是错误的，电压表应测灯泡两端电压，如下图所示：
【小问2详解】
[1]为了保护电路，连接电路时，开关应断开。
[2]试触时发现电流表有示数，小灯泡发光，说明电路是通路，电压表无示数，说明电压表发生了断路故障。
【小问3详解】
纠正错误后继续进行实验，移动滑动变阻器滑片，电压表示数为2.5V时，电流表示数如图乙所示。由图甲可知，电流表接入的是小量程，分度值为0.02A，示数为0.24A，小灯泡额定功率为
【小问4详解】
探究电流和电阻关系时，应控制定值电阻两端的电压不变。利用原有电路，将小灯泡替换为定值电阻，为了能完成实验，当电阻最大为25Ω时，滑动变阻器接入电路的电阻最大，根据串联分压原理，结合串联电路电压规律知，控制的最低电压U小为
解得U小=2.5V。故AB不符合题意，C符合题意。
故选C。
四、计算题（共8分）
19. 小明家里有两只加热方式不同的水壶，甲是用天然气加热的水壶，乙是电热水壶．已知燃气灶用最大火力烧水时每小时燃烧0.16m3天然气，加热水的热效率为60%；天然气的热值为，价格约为3元/m3，电热水壶工作时的功率为2000W，加热水的热效率为80%，当地居民用电的价格约为0.5元，小明要将2升的水在1标准大气压下烧开，。
（1）求水吸收的热量；
（2）请你从省时和省钱两个角度中任选一个，通过计算说明用哪只壶更省时或更省钱。
【答案】（1）
（2）见解析
【解析】
【小问1详解】
水的体积为2L，则水的质量为
水烧开吸收的热量为
小问2详解】
用燃气灶加热时，燃气需要放出的热量为
燃气的体积为
燃气费为
用电热水壶加热时，电热水壶消耗的电能为
电费为
燃气费小于电费，用燃气灶更省钱。
燃气灶加热的时间为
电热水壶加热的时间为
燃气灶加热的时间大于电热水壶加热的时间，用电热水壶更省时。
t/℃
30
40
50
60
70
/Ω
220
165
130
100
83
实验次数
导体ab在磁场中的运动情况
灵敏电流计指针偏转情况
1
静止
不偏转
2
上下运动
不偏转
3
左右运动
偏转
t/℃
30
40
50
60
70
/Ω
220
165
130
100
83
实验次数
导体ab在磁场中的运动情况
灵敏电流计指针偏转情况
1
静止
不偏转
2
上下运动
不偏转
3
左右运动
偏转
