高中物理人教版 (2019)必修 第二册实验：验证机械能守恒定律授课ppt课件

这是一份高中物理人教版 (2019)必修 第二册实验：验证机械能守恒定律授课ppt课件，共14页。PPT课件主要包含了实验方案，实验目的，实验仪器，机械能守恒定律实验，几种测量速度的方法，纸带的选取，数据处理，得出结论，69ms，82J等内容，欢迎下载使用。

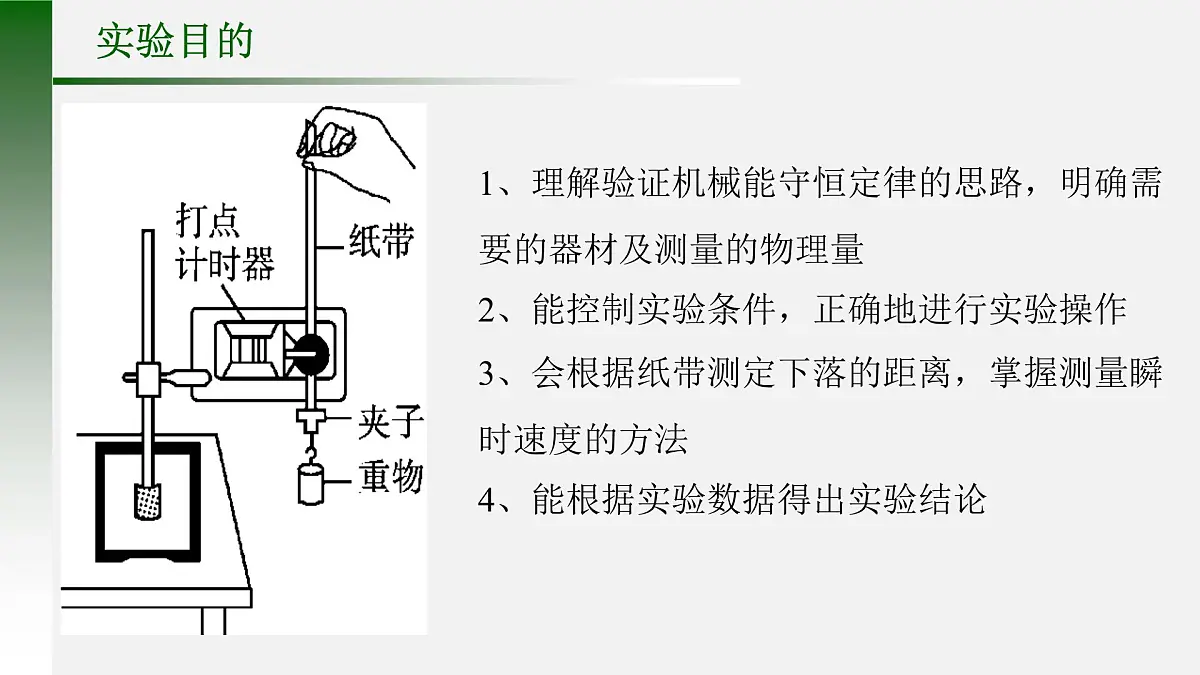

1、理解验证机械能守恒定律的思路，明确需要的器材及测量的物理量2、能控制实验条件，正确地进行实验操作3、会根据纸带测定下落的距离，掌握测量瞬时速度的方法4、能根据实验数据得出实验结论

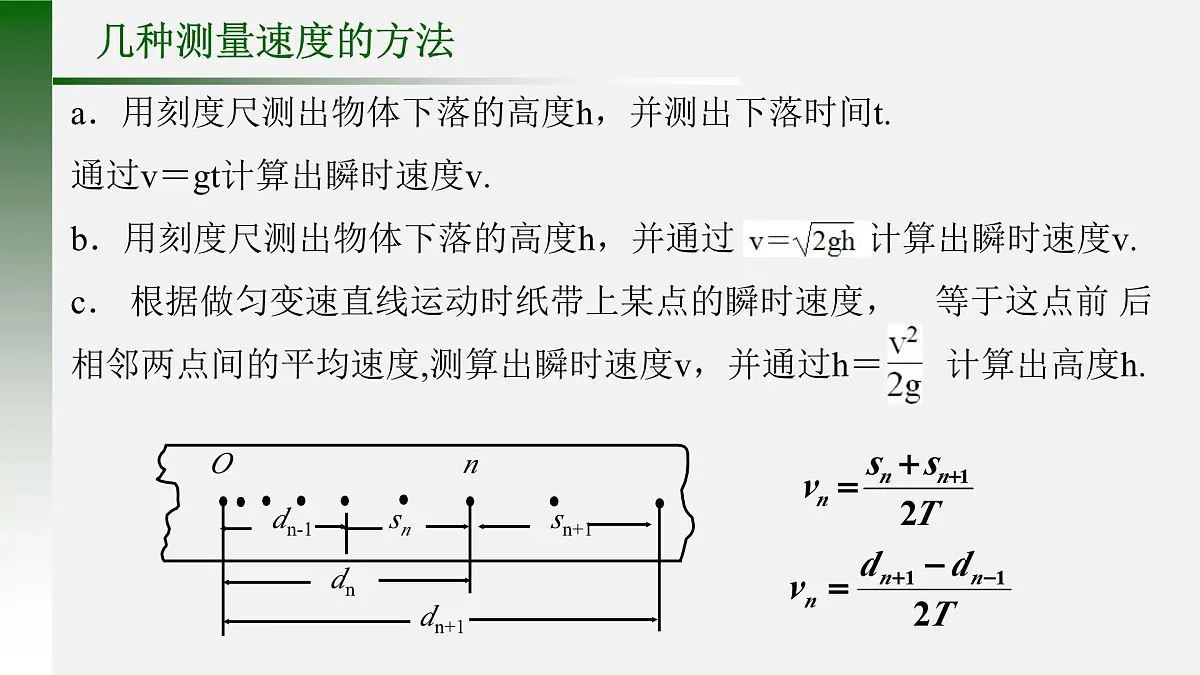

a．用刻度尺测出物体下落的高度h，并测出下落时间t.通过v＝gt计算出瞬时速度v.b．用刻度尺测出物体下落的高度h，并通过 计算出瞬时速度v.c． 根据做匀变速直线运动时纸带上某点的瞬时速度， 等于这点前 后相邻两点间的平均速度,测算出瞬时速度v，并通过h＝ 计算出高度h.

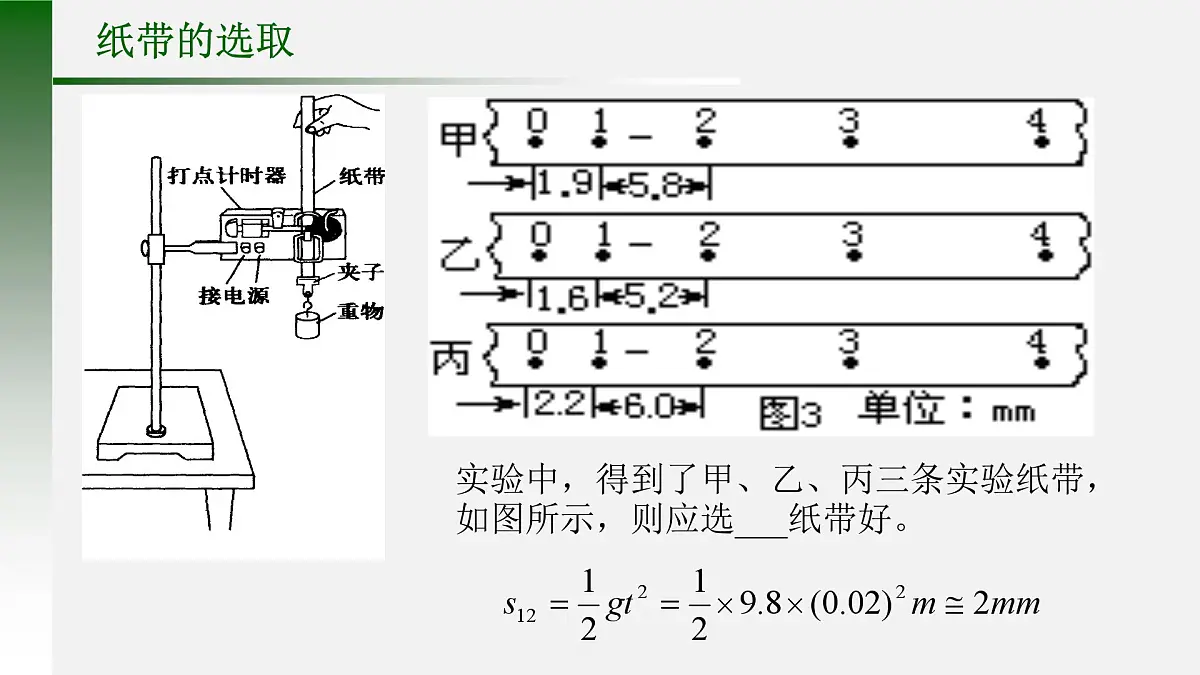

实验中，得到了甲、乙、丙三条实验纸带，如图所示，则应选___纸带好。
若实验中所用重锤的质量为m=1kg，打点纸带如图所示，图中分别标出了点A、B、C、D到第一个点O点的距离, 且打点间隔为0.02s，则记录B点时，重锤的速度vB= ,重锤的动能Ek= ,从开始下落起至B点重锤的重力势能减小了 ,由此可得结论 .
在误差允许范围内动能的增加量等于重力势能的减小量
某研究性学习小组用如图(甲)所示装置验证机械能守恒定律．球的落点痕迹如图(乙)所示，零刻度线与M点对齐．用米尺量出AN的高度h1、BM的高度h2，算出A、B两点的竖直距离，再量出M、C之间的距离x，即可验证机械能守恒定律．已知重力加速度为g，小球的质量为m.
(1)根据图(乙)可以确定小球平抛运动的水平距离为________ cm.(2)用题中所给字母表示出小球平抛时的初速度v0＝________.(3)用测出的物理量(题中所给字母)表示小球从A到B过程中，重力势能的减少量ΔEp＝__，动能的增加量ΔEk＝___.
在某次实验中，选择DIS以图象方式显示实验的结果，所显示的图象如图(b)所示．图象的横轴表示小球距D点的高度h，纵轴表示摆球的重力势能Ep、动能Ek或机械能E.
1.图(b)的图象中，表示小球的重力势能Ep、动能Ek、机械能E随小球距D点的高度h变化关系的图线分别是________
2.根据图(b)所示的实验图象，可以得出的结论是________
