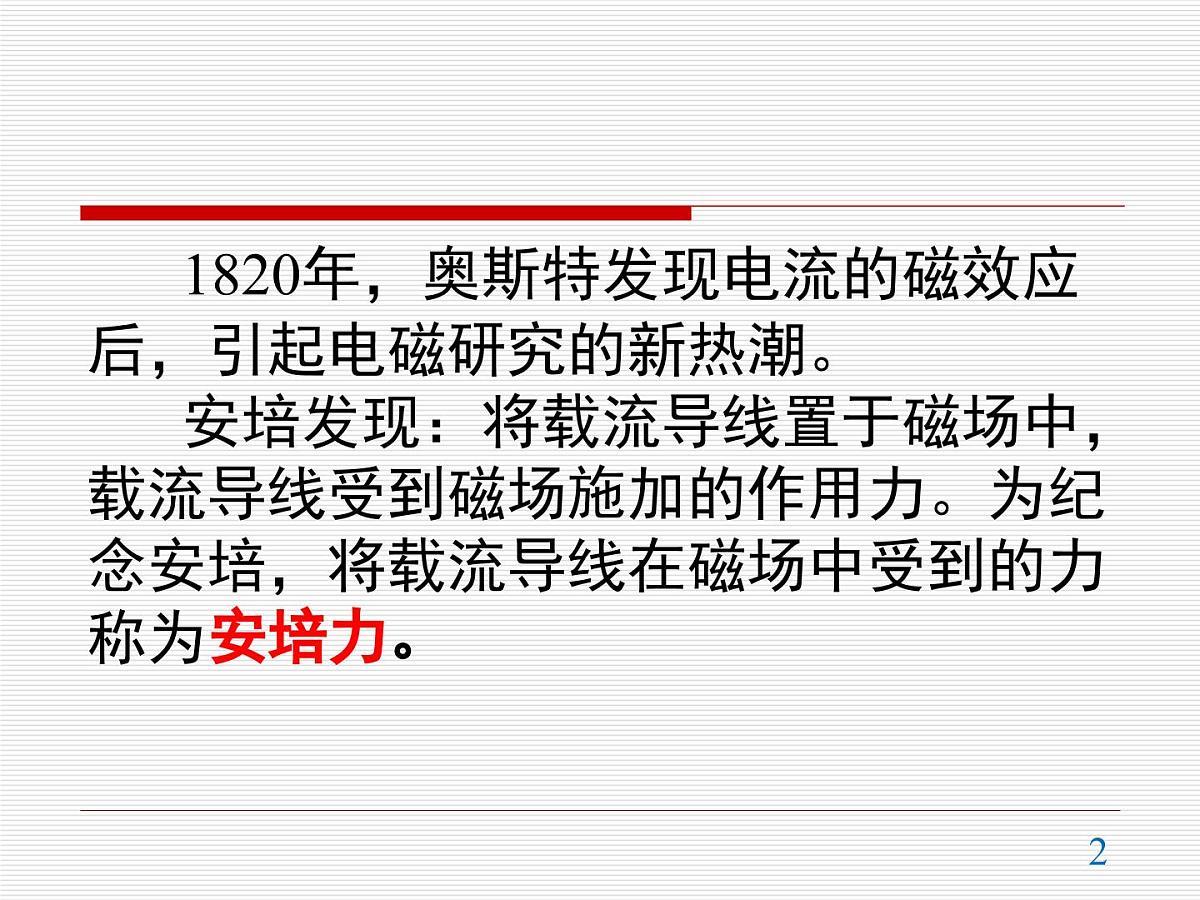

1820年，奥斯特发现电流的磁效应后，引起电磁研究的新热潮。安培发现：将载流导线置于磁场中，载流导线受到磁场施加的作用力。为纪念安培，将载流导线在磁场中受到的力称为安培力。

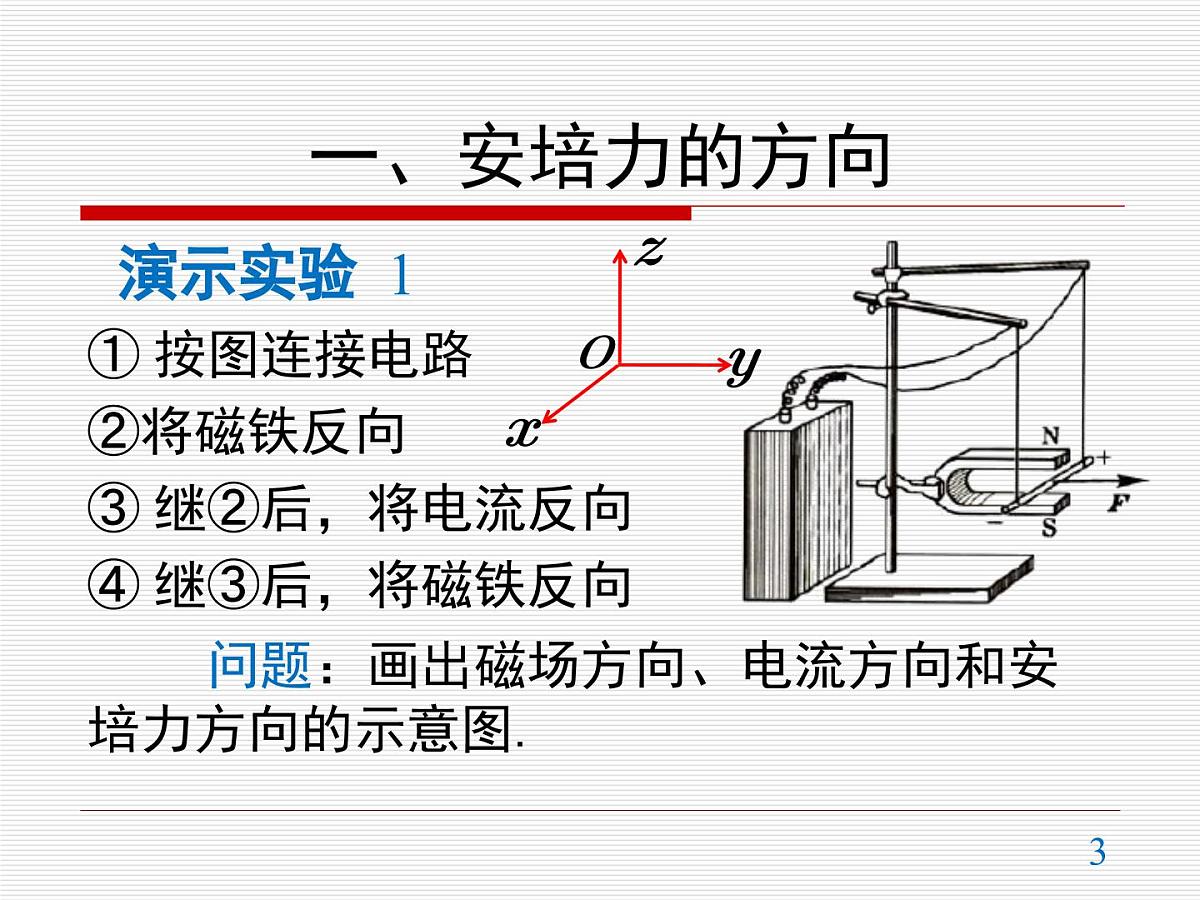

演示实验 1① 按图连接电路②将磁铁反向③ 继②后，将电流反向④ 继③后，将磁铁反向问题：画出磁场方向、电流方向和安培力方向的示意图.

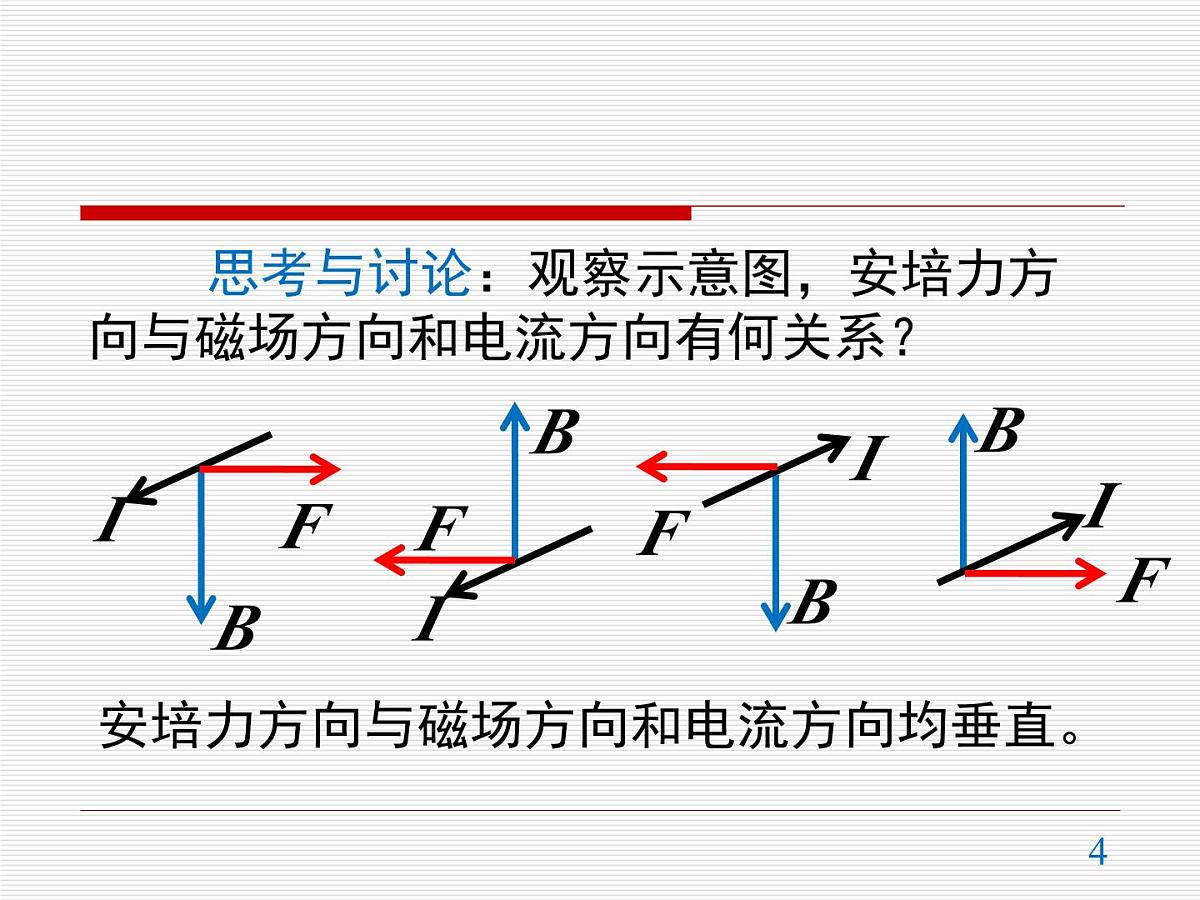

思考与讨论：观察示意图，安培力方向与磁场方向和电流方向有何关系？
安培力方向与磁场方向和电流方向均垂直。

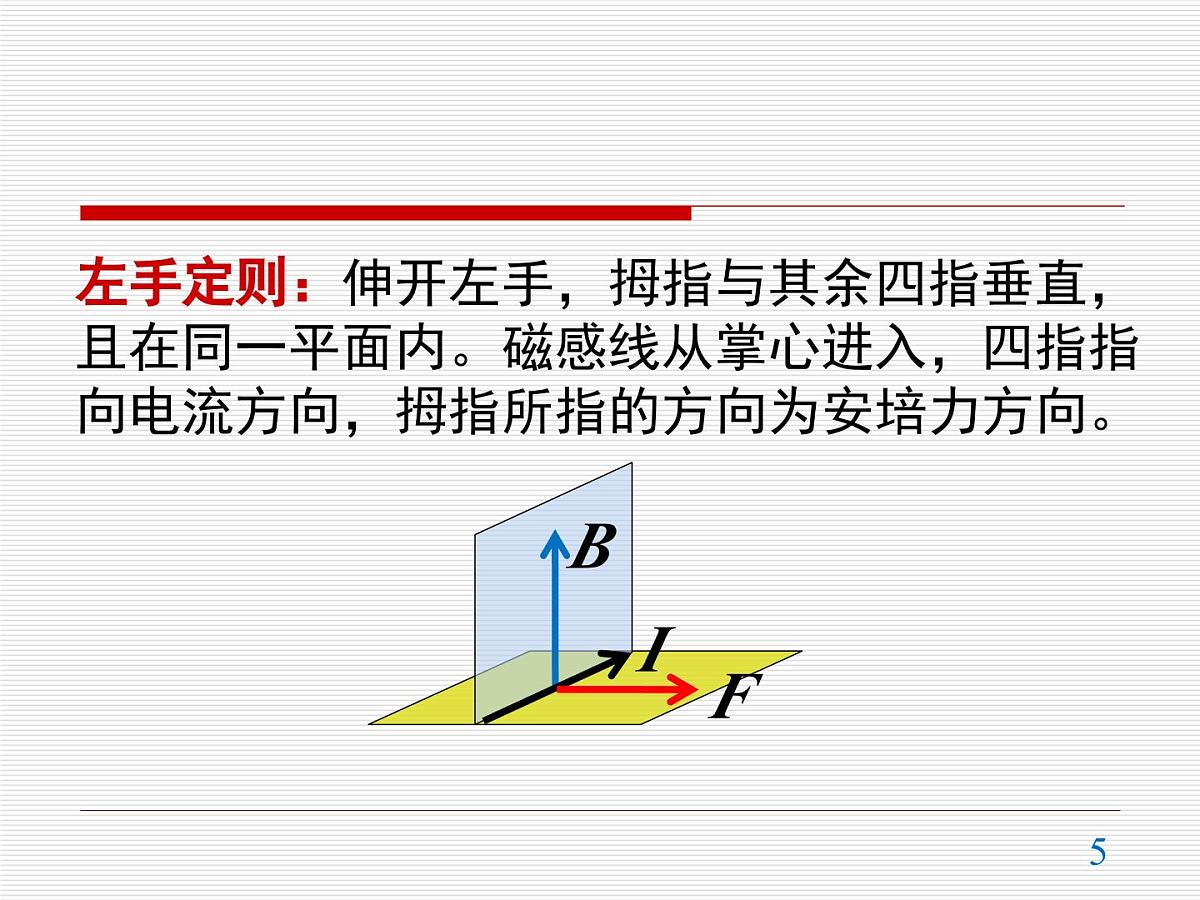

左手定则：伸开左手，拇指与其余四指垂直，且在同一平面内。磁感线从掌心进入，四指指向电流方向，拇指所指的方向为安培力方向。
对于匀质载流导线，作用点为重心位置.

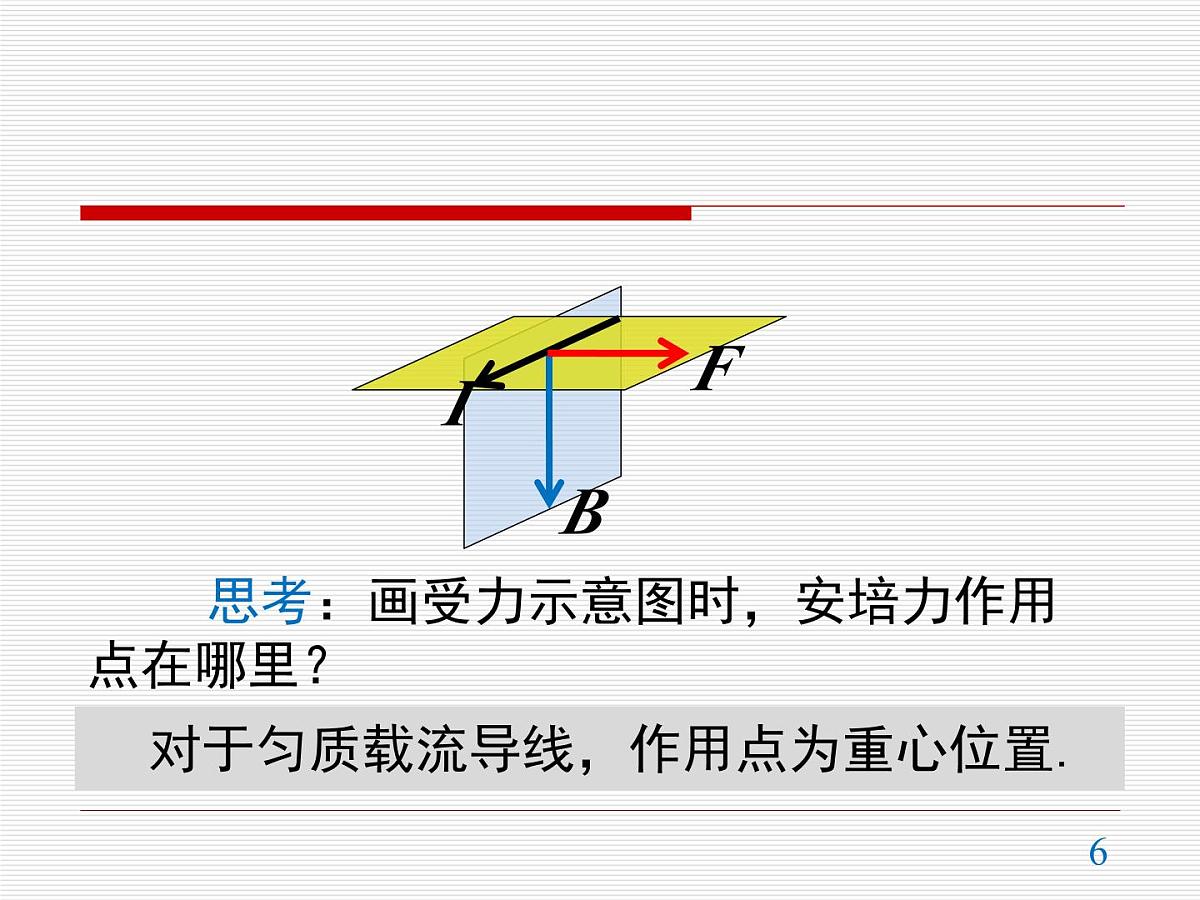

思考：画受力示意图时，安培力作用点在哪里？

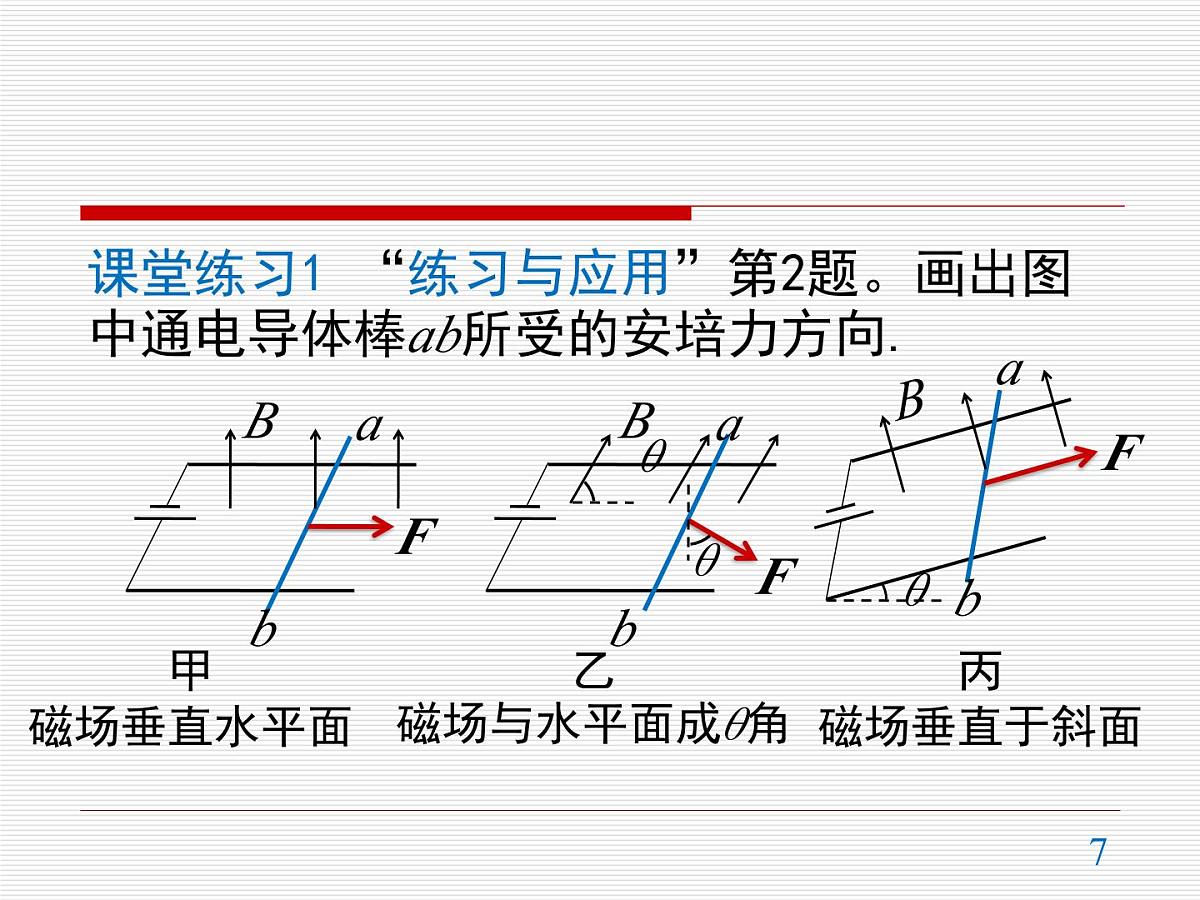

课堂练习1 “练习与应用”第2题。画出图中通电导体棒ab所受的安培力方向.
乙 磁场与水平面成θ角

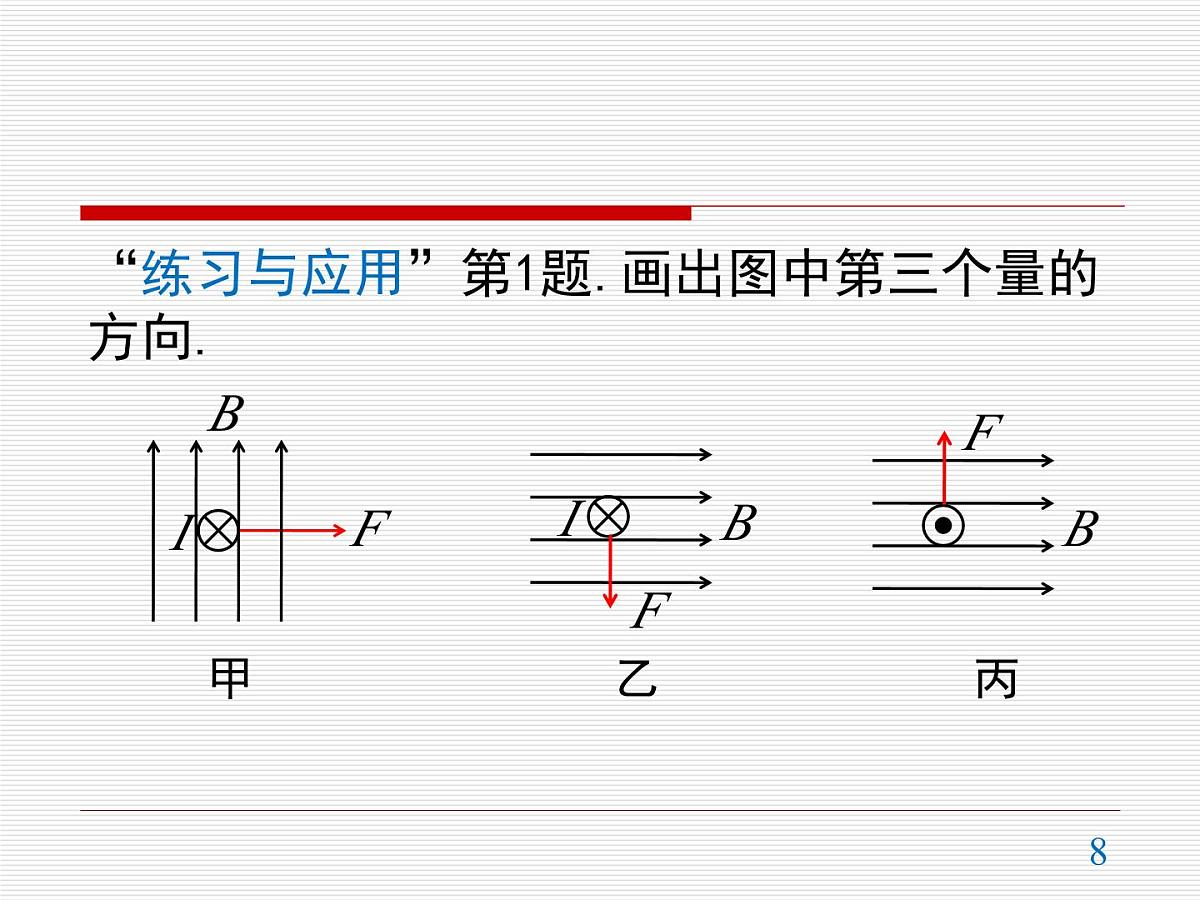

“练习与应用”第1题.画出图中第三个量的方向.
课堂练习2 解释安培的两根平行载流导线吸引（或排斥）的实验现象
x x x x x
问题：观察实验现象，并尝试用所学知识解释实验现象。
1.导线与磁场平行当载流导线方向与磁场B平行时，载流导线不受力.
2.导线与磁场垂直对于匀强磁场，
3.导线与磁场存在夹角θ
F=ILB⊥=ILBsinθ
例题1 如图，导线ab长为2L，被折成60°角形，导线中电流为I，匀强磁场大小为B。求导线ab所受安培力的大小和方向.解 安培力大小为=2·ILBcs60°=ILB安培力方向竖直向上
问题：闭合导线中电流为I，处在与导线平面垂直的匀强磁场B中，磁场垂直纸面向里。试求闭合导线受到的安培力。
思考与讨论：对于该问题，你还有其他解法吗？
阅读教材第4-5页，思考如下问题：问题1：磁电式电流表由哪些部分构成？问题2：磁场方向有何特点？磁场方向和线圈平面有何关系？问题3：线圈为何会发生转动？螺旋弹簧的作用是什么？
问题4：线圈的边1、边2、边3受安培力吗？画出安培力方向。
线圈所受合力为零，但安培力使线圈转动，从而带动固定在线圈上的指针转动。随着线圈转动，螺旋弹簧发生形变，阻碍线圈继续转动。当螺旋弹簧阻碍线圈转动的能力与安培力使线圈转动的能力平衡时，线圈停止转动，指针指在某一位置。指针转角θ∝I，根据转过的角度显示待测电流大小.
电流反向时，安培力方向反向，转动方向相反，指针向另一侧偏转。依据指针偏转方向，判断待测电流方向。
安培力 (1)大小 ①B与载流导线垂直 ②B和载流导线不垂直 (2)方向：左手定则磁电式电表原理
