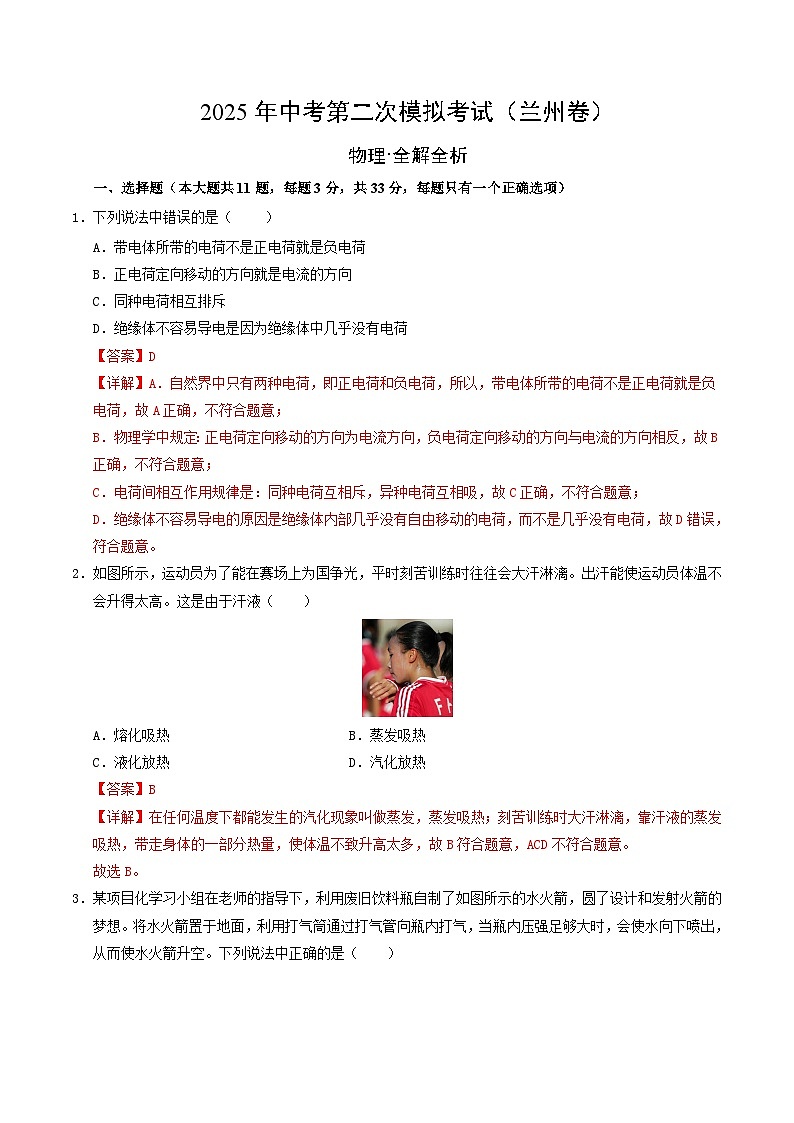

2025年中考第二次模拟考试卷：物理（甘肃卷）（解析版）

这是一份2025年中考第二次模拟考试卷：物理（甘肃卷）（解析版），共20页。试卷主要包含了下列说法中错误的是，对如图所示的实验分析不正确的是，下列说法正确的是等内容，欢迎下载使用。
选择题（本大题共11题，每题3分，共33分，每题只有一个正确选项）
1．下列说法中错误的是（ ）
A．带电体所带的电荷不是正电荷就是负电荷
B．正电荷定向移动的方向就是电流的方向
C．同种电荷相互排斥
D．绝缘体不容易导电是因为绝缘体中几乎没有电荷
【答案】D
【详解】A．自然界中只有两种电荷，即正电荷和负电荷，所以，带电体所带的电荷不是正电荷就是负电荷，故A正确，不符合题意；
B．物理学中规定：正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流的方向相反，故B正确，不符合题意；
C．电荷间相互作用规律是：同种电荷互相斥，异种电荷互相吸，故C正确，不符合题意；
D．绝缘体不容易导电的原因是绝缘体内部几乎没有自由移动的电荷，而不是几乎没有电荷，故D错误，符合题意。
2．如图所示，运动员为了能在赛场上为国争光，平时刻苦训练时往往会大汗淋漓。出汗能使运动员体温不会升得太高。这是由于汗液（ ）
A．熔化吸热B．蒸发吸热
C．液化放热D．汽化放热
【答案】B
【详解】在任何温度下都能发生的汽化现象叫做蒸发，蒸发吸热；刻苦训练时大汗淋漓，靠汗液的蒸发吸热，带走身体的一部分热量，使体温不致升高太多，故B符合题意，ACD不符合题意。
故选B。

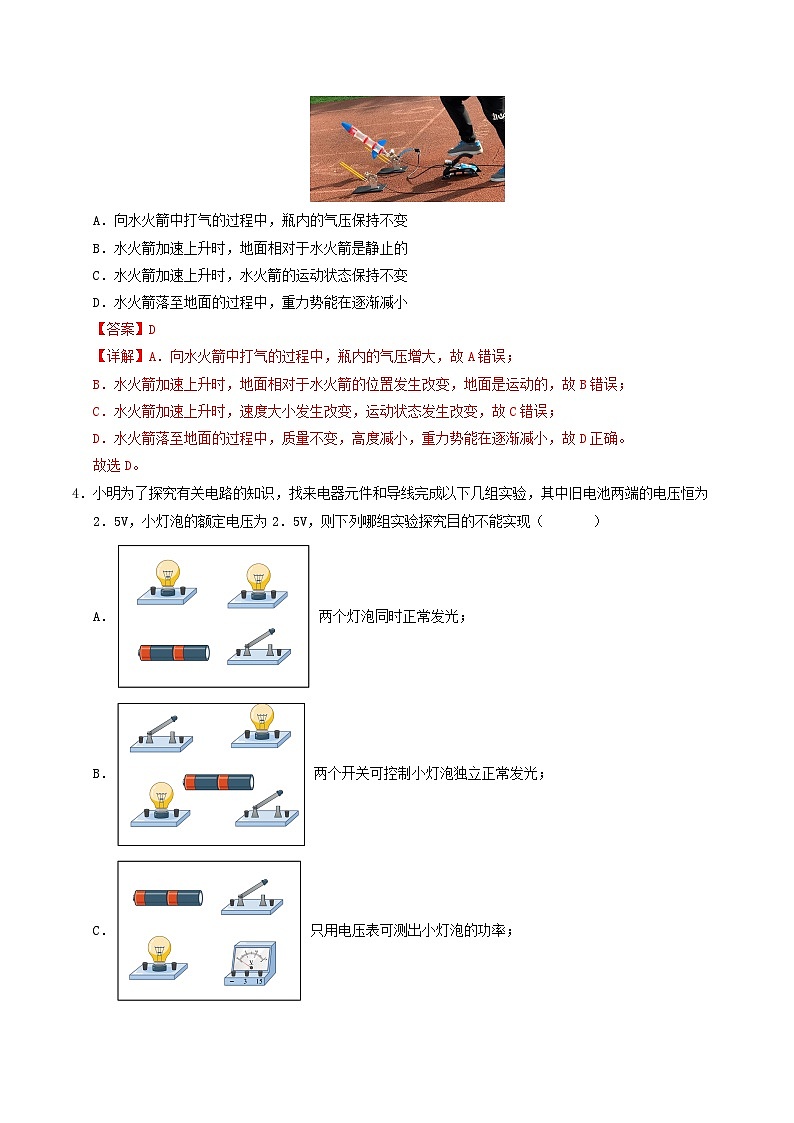

3．某项目化学习小组在老师的指导下，利用废旧饮料瓶自制了如图所示的水火箭，圆了设计和发射火箭的梦想。将水火箭置于地面，利用打气筒通过打气管向瓶内打气，当瓶内压强足够大时，会使水向下喷出，从而使水火箭升空。下列说法中正确的是（ ）
A．向水火箭中打气的过程中，瓶内的气压保持不变
B．水火箭加速上升时，地面相对于水火箭是静止的
C．水火箭加速上升时，水火箭的运动状态保持不变
D．水火箭落至地面的过程中，重力势能在逐渐减小
【答案】D
【详解】A．向水火箭中打气的过程中，瓶内的气压增大，故A错误；
B．水火箭加速上升时，地面相对于水火箭的位置发生改变，地面是运动的，故B错误；
C．水火箭加速上升时，速度大小发生改变，运动状态发生改变，故C错误；
D．水火箭落至地面的过程中，质量不变，高度减小，重力势能在逐渐减小，故D正确。
故选D。
4．小明为了探究有关电路的知识，找来电器元件和导线完成以下几组实验，其中旧电池两端的电压恒为2．5V，小灯泡的额定电压为2．5V，则下列哪组实验探究目的不能实现（ ）
A． 两个灯泡同时正常发光；
B． 两个开关可控制小灯泡独立正常发光；
C． 只用电压表可测出小灯泡的功率；

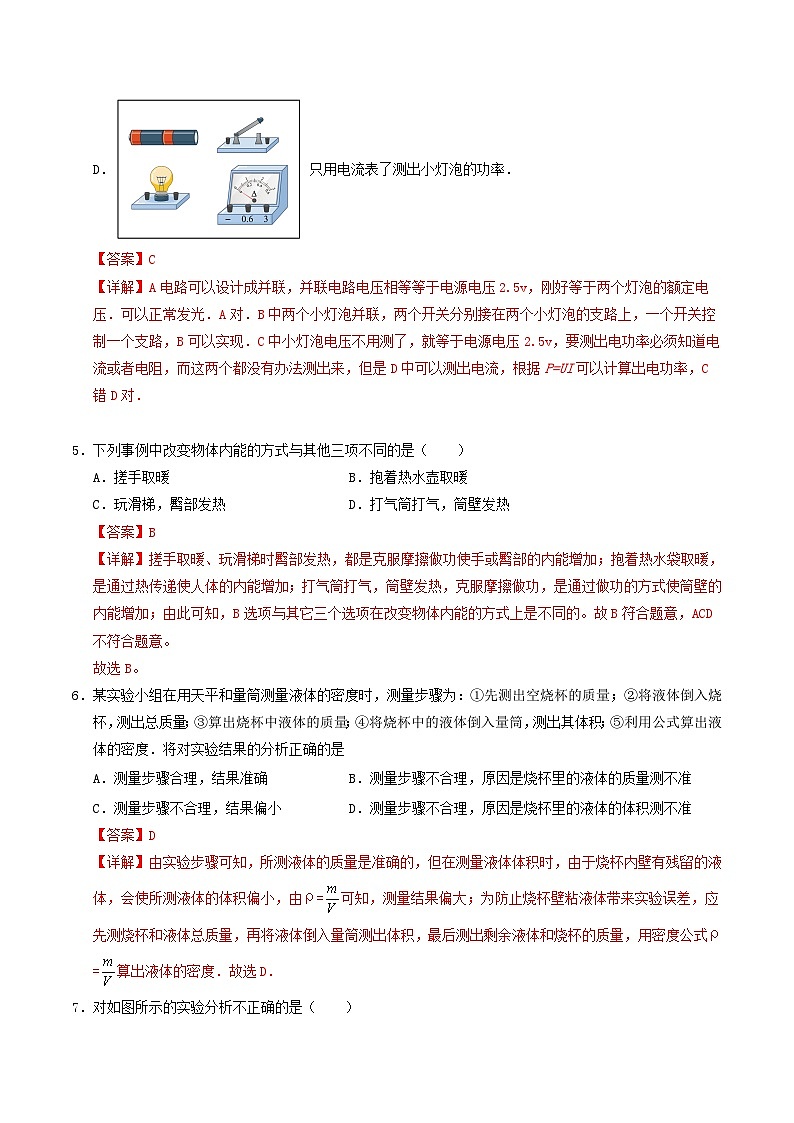

D． 只用电流表了测出小灯泡的功率．
【答案】C
【详解】A电路可以设计成并联，并联电路电压相等等于电源电压2.5v，刚好等于两个灯泡的额定电压．可以正常发光．A对．B中两个小灯泡并联，两个开关分别接在两个小灯泡的支路上，一个开关控制一个支路，B可以实现．C中小灯泡电压不用测了，就等于电源电压2.5v，要测出电功率必须知道电流或者电阻，而这两个都没有办法测出来，但是D中可以测出电流，根据P=UI可以计算出电功率，C错D对．
5．下列事例中改变物体内能的方式与其他三项不同的是（ ）
A．搓手取暖B．抱着热水壶取暖
C．玩滑梯，臀部发热D．打气筒打气，筒壁发热
【答案】B
【详解】搓手取暖、玩滑梯时臀部发热，都是克服摩擦做功使手或臀部的内能增加；抱着热水袋取暖，是通过热传递使人体的内能增加；打气筒打气，筒壁发热，克服摩擦做功，是通过做功的方式使筒壁的内能增加；由此可知，B选项与其它三个选项在改变物体内能的方式上是不同的。故B符合题意，ACD不符合题意。
故选B。
6．某实验小组在用天平和量筒测量液体的密度时，测量步骤为：①先测出空烧杯的质量；②将液体倒入烧杯，测出总质量；③算出烧杯中液体的质量；④将烧杯中的液体倒入量筒，测出其体积；⑤利用公式算出液体的密度．将对实验结果的分析正确的是
A．测量步骤合理，结果准确 B．测量步骤不合理，原因是烧杯里的液体的质量测不准
C．测量步骤不合理，结果偏小D．测量步骤不合理，原因是烧杯里的液体的体积测不准
【答案】D
【详解】由实验步骤可知，所测液体的质量是准确的，但在测量液体体积时，由于烧杯内壁有残留的液体，会使所测液体的体积偏小，由ρ=可知，测量结果偏大；为防止烧杯壁粘液体带来实验误差，应先测烧杯和液体总质量，再将液体倒入量筒测出体积，最后测出剩余液体和烧杯的质量，用密度公式ρ=算出液体的密度．故选D．
7．对如图所示的实验分析不正确的是（ ）

A．图甲实验可以观察到面粉的爆炸
B．图乙说明电流一定时，匝数越多，电磁铁磁性越强
C．图丙实验小气球涨大一定说明二氧化碳与氢氧化钠溶液反应
D．图丁实验可以研究电磁感应现象
【答案】C
【详解】A．鼓气后面粉剧烈燃烧会引起爆炸，故A正确，不符合题意；
B．两个线圈串联电流相等，而匝数多的吸引的铁屑越多，说明磁性越强，图乙说明电流一定时，匝数越多，电磁铁磁性越强，故B正确，不符合题意；
C．图丙实验小气球涨大，是由于瓶内压强小于外界大气压，原因是内部的二氧化碳减少，可能是与氢氧化钠溶液反应消耗了，也可以是二氧化碳溶解于水中，使得内部压强减小，故不一定说明二氧化碳与氢氧化钠溶液反应，故C错误，符合题意；
D．图丁实验是闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生电流，这是电磁感应现象，故D正确，不符合题意。
故选C。
8．如图所示，下列做法不符合安全用电和科学防雷要求的是（ ）
A．图甲，电动机外壳接地
B．图乙，开关接在火线和灯泡间
C．图丙，不靠近高压线掉落区
D．图丁，雷雨时树下避雨
【答案】D
【详解】A．图甲，电动机金属外壳如果漏电很容易造成触电事故，则金属外壳必须接地，故A不符合题意；
B．图乙，开关接在火线和灯泡间，断开开关时可以断开火线，防止触电事故，故B不符合题意；
C．图丙，当高压线掉在地上，与地面接触时，电流便会从落地点流入地中，并以落地点为中心向周围扩散，越靠近接地点，电压越高，越远离接地点，电压越低。人靠近时会形成跨步电压触电，故C不符合题意；
D．图丁，雷雨时闪电很容易击中高处物体，树下避雨如果被雷电击中就很危险，不要在雷雨时树下避雨，故D符合题意。
故选D。
9．下列说法正确的是（ ）
A．冬天双手来回搓动取暖是利用做功的方式改变双手的内能
B．固体很难压缩是因为固体分子间没有间隙
C．验电器是根据异种电荷相互排斥的原理制成的
D．著名的马德堡半球实验最早测出了大气压值
【答案】A
【详解】A．冬天双手来回搓动取暖是克服摩擦力做功，使内能变大，故A正确；
B．固体很难压缩是因为分子间存在斥力，故B错误；
C．验电器是根据同种电荷相互排斥的原理制成的，故C错误；
D．马德堡半球实验有力的证明了大气压的存在，并没有测出大气压的值，故D错误。
故选A。
10．利用如图所示的滑轮组，物体A的质量为750kg，用F=100N的力拉绳子自由端，使物体A以0.1m/s的速度匀速直线运动10s，整个过程中滑轮组的机械效率为75%，则（ ）

A．物体A在10s内移动的距离2m
B．整个过程中克服物体A摩擦所做的功200J
C．水平地面对物体A的摩擦力大小225N
D．整个过程中拉力F的功率为20W
【答案】D
【详解】A．物体A在10s内移动的距离
故A不符合题意；
BC．由图可知，动滑轮上绳子的段数n=2，由
可得，水平地面对物体A的摩擦力为
克服物体A所受摩擦力做的有用功为
故BC不符合题意；
D．绳端移动是速度为
整个过程中拉力F的功率为
故D符合题意。
故选D。
11．如图，在用一轻质杠杆自制简易密度秤的过程中，在A端的空桶内分别注入密度已知的不同液体，改变物体M悬挂点B的位置，当杠杆在水平位置平衡时，在M悬挂点处标出相应液体的密度值。下列关于密度秤制作和使用的说法中，错误的是（ ）

A．空桶的质量越大，秤的0刻度线越往右移
B．测量液体密度时每次倒入空桶的液体体积相同
C．秤的刻度分布不均匀且向右越来越大
D．增大物体 M 的质量或选用容积更小的空桶，秤的量程会增大
【答案】C
【详解】A．由杠杆平衡条件可知，空桶的质量越大，物体M悬挂点距离支点越远，所以秤的0刻度线越往右移，故A正确，不符合题意；
B．由于密度是物质的属性，体积相同时，质量与密度成正比，所以测量液体密度时每次倒入空桶的液体体积相同，故B正确，不符合题意；
C．由于空桶中液体的质量与密度成正比，由杠杆平衡条件可知，物体M悬挂点和支点距离与空桶中液体的重力成正比，所以秤的刻度分布均匀且向右越来越大，故C错误，符合题意；
D．增大物体 M 的质量或选用容积更小的空桶，由杠杆平衡条件可知，物体M悬挂点和支点距离会减小，所以秤的量程会增大，故D正确，不符合题意。
故选C。
填空题（本大题共5题，每空1分，共10分）
1．下列说法中错误的是（ ）
A．带电体所带的电荷不是正电荷就是负电荷
B．正电荷定向移动的方向就是电流的方向
C．同种电荷相互排斥
D．绝缘体不容易导电是因为绝缘体中几乎没有电荷
【答案】D
【详解】A．自然界中只有两种电荷，即正电荷和负电荷，所以，带电体所带的电荷不是正电荷就是负电荷，故A正确，不符合题意；
B．物理学中规定：正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流的方向相反，故B正确，不符合题意；
C．电荷间相互作用规律是：同种电荷互相斥，异种电荷互相吸，故C正确，不符合题意；
D．绝缘体不容易导电的原因是绝缘体内部几乎没有自由移动的电荷，而不是几乎没有电荷，故D错误，符合题意。
2．如图所示，运动员为了能在赛场上为国争光，平时刻苦训练时往往会大汗淋漓。出汗能使运动员体温不会升得太高。这是由于汗液（ ）
A．熔化吸热B．蒸发吸热
C．液化放热D．汽化放热
【答案】B
【详解】在任何温度下都能发生的汽化现象叫做蒸发，蒸发吸热；刻苦训练时大汗淋漓，靠汗液的蒸发吸热，带走身体的一部分热量，使体温不致升高太多，故B符合题意，ACD不符合题意。
故选B。
3．某项目化学习小组在老师的指导下，利用废旧饮料瓶自制了如图所示的水火箭，圆了设计和发射火箭的梦想。将水火箭置于地面，利用打气筒通过打气管向瓶内打气，当瓶内压强足够大时，会使水向下喷出，从而使水火箭升空。下列说法中正确的是（ ）
A．向水火箭中打气的过程中，瓶内的气压保持不变
B．水火箭加速上升时，地面相对于水火箭是静止的
C．水火箭加速上升时，水火箭的运动状态保持不变
D．水火箭落至地面的过程中，重力势能在逐渐减小
【答案】D
【详解】A．向水火箭中打气的过程中，瓶内的气压增大，故A错误；
B．水火箭加速上升时，地面相对于水火箭的位置发生改变，地面是运动的，故B错误；
C．水火箭加速上升时，速度大小发生改变，运动状态发生改变，故C错误；
D．水火箭落至地面的过程中，质量不变，高度减小，重力势能在逐渐减小，故D正确。
故选D。
4．小明为了探究有关电路的知识，找来电器元件和导线完成以下几组实验，其中旧电池两端的电压恒为2．5V，小灯泡的额定电压为2．5V，则下列哪组实验探究目的不能实现（ ）
A． 两个灯泡同时正常发光；
B． 两个开关可控制小灯泡独立正常发光；
C． 只用电压表可测出小灯泡的功率；
D． 只用电流表了测出小灯泡的功率．
【答案】C
【详解】A电路可以设计成并联，并联电路电压相等等于电源电压2.5v，刚好等于两个灯泡的额定电压．可以正常发光．A对．B中两个小灯泡并联，两个开关分别接在两个小灯泡的支路上，一个开关控制一个支路，B可以实现．C中小灯泡电压不用测了，就等于电源电压2.5v，要测出电功率必须知道电流或者电阻，而这两个都没有办法测出来，但是D中可以测出电流，根据P=UI可以计算出电功率，C错D对．
5．下列事例中改变物体内能的方式与其他三项不同的是（ ）
A．搓手取暖B．抱着热水壶取暖
C．玩滑梯，臀部发热D．打气筒打气，筒壁发热
【答案】B
【详解】搓手取暖、玩滑梯时臀部发热，都是克服摩擦做功使手或臀部的内能增加；抱着热水袋取暖，是通过热传递使人体的内能增加；打气筒打气，筒壁发热，克服摩擦做功，是通过做功的方式使筒壁的内能增加；由此可知，B选项与其它三个选项在改变物体内能的方式上是不同的。故B符合题意，ACD不符合题意。
故选B。
6．某实验小组在用天平和量筒测量液体的密度时，测量步骤为：①先测出空烧杯的质量；②将液体倒入烧杯，测出总质量；③算出烧杯中液体的质量；④将烧杯中的液体倒入量筒，测出其体积；⑤利用公式算出液体的密度．将对实验结果的分析正确的是
A．测量步骤合理，结果准确 B．测量步骤不合理，原因是烧杯里的液体的质量测不准
C．测量步骤不合理，结果偏小D．测量步骤不合理，原因是烧杯里的液体的体积测不准
【答案】D
【详解】由实验步骤可知，所测液体的质量是准确的，但在测量液体体积时，由于烧杯内壁有残留的液体，会使所测液体的体积偏小，由ρ=可知，测量结果偏大；为防止烧杯壁粘液体带来实验误差，应先测烧杯和液体总质量，再将液体倒入量筒测出体积，最后测出剩余液体和烧杯的质量，用密度公式ρ=算出液体的密度．故选D．
7．对如图所示的实验分析不正确的是（ ）

A．图甲实验可以观察到面粉的爆炸
B．图乙说明电流一定时，匝数越多，电磁铁磁性越强
C．图丙实验小气球涨大一定说明二氧化碳与氢氧化钠溶液反应
D．图丁实验可以研究电磁感应现象
【答案】C
【详解】A．鼓气后面粉剧烈燃烧会引起爆炸，故A正确，不符合题意；
B．两个线圈串联电流相等，而匝数多的吸引的铁屑越多，说明磁性越强，图乙说明电流一定时，匝数越多，电磁铁磁性越强，故B正确，不符合题意；
C．图丙实验小气球涨大，是由于瓶内压强小于外界大气压，原因是内部的二氧化碳减少，可能是与氢氧化钠溶液反应消耗了，也可以是二氧化碳溶解于水中，使得内部压强减小，故不一定说明二氧化碳与氢氧化钠溶液反应，故C错误，符合题意；
D．图丁实验是闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生电流，这是电磁感应现象，故D正确，不符合题意。
故选C。
8．如图所示，下列做法不符合安全用电和科学防雷要求的是（ ）
A．图甲，电动机外壳接地
B．图乙，开关接在火线和灯泡间
C．图丙，不靠近高压线掉落区
D．图丁，雷雨时树下避雨
【答案】D
【详解】A．图甲，电动机金属外壳如果漏电很容易造成触电事故，则金属外壳必须接地，故A不符合题意；
B．图乙，开关接在火线和灯泡间，断开开关时可以断开火线，防止触电事故，故B不符合题意；
C．图丙，当高压线掉在地上，与地面接触时，电流便会从落地点流入地中，并以落地点为中心向周围扩散，越靠近接地点，电压越高，越远离接地点，电压越低。人靠近时会形成跨步电压触电，故C不符合题意；
D．图丁，雷雨时闪电很容易击中高处物体，树下避雨如果被雷电击中就很危险，不要在雷雨时树下避雨，故D符合题意。
故选D。
9．下列说法正确的是（ ）
A．冬天双手来回搓动取暖是利用做功的方式改变双手的内能
B．固体很难压缩是因为固体分子间没有间隙
C．验电器是根据异种电荷相互排斥的原理制成的
D．著名的马德堡半球实验最早测出了大气压值
【答案】A
【详解】A．冬天双手来回搓动取暖是克服摩擦力做功，使内能变大，故A正确；
B．固体很难压缩是因为分子间存在斥力，故B错误；
C．验电器是根据同种电荷相互排斥的原理制成的，故C错误；
D．马德堡半球实验有力的证明了大气压的存在，并没有测出大气压的值，故D错误。
故选A。
10．利用如图所示的滑轮组，物体A的质量为750kg，用F=100N的力拉绳子自由端，使物体A以0.1m/s的速度匀速直线运动10s，整个过程中滑轮组的机械效率为75%，则（ ）

A．物体A在10s内移动的距离2m
B．整个过程中克服物体A摩擦所做的功200J
C．水平地面对物体A的摩擦力大小225N
D．整个过程中拉力F的功率为20W
【答案】D
【详解】A．物体A在10s内移动的距离
故A不符合题意；
BC．由图可知，动滑轮上绳子的段数n=2，由
可得，水平地面对物体A的摩擦力为
克服物体A所受摩擦力做的有用功为
故BC不符合题意；
D．绳端移动是速度为
整个过程中拉力F的功率为
故D符合题意。
故选D。
11．如图，在用一轻质杠杆自制简易密度秤的过程中，在A端的空桶内分别注入密度已知的不同液体，改变物体M悬挂点B的位置，当杠杆在水平位置平衡时，在M悬挂点处标出相应液体的密度值。下列关于密度秤制作和使用的说法中，错误的是（ ）

A．空桶的质量越大，秤的0刻度线越往右移
B．测量液体密度时每次倒入空桶的液体体积相同
C．秤的刻度分布不均匀且向右越来越大
D．增大物体 M 的质量或选用容积更小的空桶，秤的量程会增大
【答案】C
【详解】A．由杠杆平衡条件可知，空桶的质量越大，物体M悬挂点距离支点越远，所以秤的0刻度线越往右移，故A正确，不符合题意；
B．由于密度是物质的属性，体积相同时，质量与密度成正比，所以测量液体密度时每次倒入空桶的液体体积相同，故B正确，不符合题意；
C．由于空桶中液体的质量与密度成正比，由杠杆平衡条件可知，物体M悬挂点和支点距离与空桶中液体的重力成正比，所以秤的刻度分布均匀且向右越来越大，故C错误，符合题意；
D．增大物体 M 的质量或选用容积更小的空桶，由杠杆平衡条件可知，物体M悬挂点和支点距离会减小，所以秤的量程会增大，故D正确，不符合题意。
故选C。
识图、作图题（共4小题，共10分）
17．（1）请在图甲中括号内标出通电螺线管的N极或S极；
（2）一束平行于主光轴的光射向凹透镜，请在图乙中画出光线经过凹透镜后的方向。
【答案】（1） （2）
【详解】（1）线圈中的电流方向是从螺线管的左端流入，右端流出，利用安培定则，螺线管的左端为N极，右端为S极，如图所示：
（2）一束平行于主光轴的光射向凹透镜，折射光线的反向延长线经过同一侧的焦点，如图所示：
18．完成下列作图。
(1)请在图中画出小球所受重力的示意图 ；
(2)如图，空杯底部有一枚硬币A，由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至图示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图。(画出1条入射光线及其折射光线即可) 。
【答案】
【详解】(1)[1]小球的重心在小球的球心，重力的方向总是竖直向下的，则过球心画出小球所受重力的示意图，如下图所示：
(2)[2]逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，说明此时的折射光线会沿着杯子的上沿进入人的眼睛，从而画出折射光线，再根据折射点，画出入射光线，如下图所示：
19．如图，请将图中的三孔插座正确接入家庭电路。
【答案】
【详解】三孔插座的连接的原则是左边的孔连接零线，右边的孔连接火线，中间的孔接地线，如图所示：
20．画出图中作用在指甲钳A点的力F的力臂l。
【答案】
【详解】在A点施加力F时，支点为O，从支点O向动力F的作用线作垂线段，即为动力的力臂l，如图所示：
实验题（本大题共3题，每空1分，共14分）
21．为了探究光反射时的规律，某同学将一个平面镜放在水平桌面上，再把可折转的白色纸板EF（转轴为ON）竖直地立在平面镜上，如图甲所示
(1)使一束光贴着纸板E射到镜面上的O点，并将纸板F绕接缝ON前后翻折，当纸板F与纸板E在同一平面时，纸板F上才能呈现反射光束。由此可知，对于给定的反射面，一条入射光线的反射光线 （只有一条/可以有无数条）；
(2)在纸板上记录每次光的径迹并加上箭头符号，如图乙所示。取下纸板，接下来进行的操作是比较 是否相等；
(3)如果让光沿A’O方向射到镜面，会发现反射光沿OA方向射出，这表明在反射现象中， ；
(4)白色纸板能呈现光路是因为其对光线发生了 （镜面/漫）反射。
【答案】 只有一条 反射角与入射角 光路是可逆的 漫
【详解】(1)[1]使一束光贴着纸板E射到镜面上的O点，并将纸板F绕接缝ON前后翻折，当纸板F与纸板E在同一平面时，纸板F上才能呈现反射光束。说明对于给定的反射面，一条入射光线的反射光线只有一条，其他位置上没有。
(2)[2]在实验中，取下纸板后，应用量角器分别测出入射角和对应的反射角并记录在表格中，通过分析比较可知反射角等于入射角。
(3)[3]如果让光沿A’O方向射到镜面，会发现反射光沿OA方向射出，即入射光线逆着原来的反射光线入射，反射光线就沿着原来的入射光线射出，说明在反射现象中，光路是可逆的。
(4)[4]镜面反射的反射面是光滑平整的，白色纸板的表面凹凸不平，则呈现光路是因为其对光线发生了漫反射。
22．小明准确记录了A、B两种固体物质质量与体积的数据，并绘制图像如图甲所示。
（1）小明分析图像得出结论：同种物质质量和体积的比值相同，不同种物质质量和体积的比值一般不同，物质的这种特性叫做 ，数值上等于物体 的质量；
（2）若将用上述B物质制成的空心球放入水中，球最终会在水中 ；
（3）小明按图乙所示A、B、C的顺序进行实验，测出某液体的密度为 kg/m3。按照小明的实验方案测出液体密度会偏 ，应按照 的顺序可以测量更准确。
【答案】 密度 单位体积 漂浮 0.96×103 大 BCA
【详解】（1）[1][2]小明分析图像得出结论：同种物质质量和体积的比值相同，不同种物质质量和体积的比值一般不同，物质的这种特性叫做密度，数值上等于物体单位体积的质量。
（2）[3]由图甲可知，当B物体体积
V=25cm3
时，对应的质量
m=20g
则B物质的密度
故球最终会在水中漂浮。
（3）[4]由乙图A可知，天平的分度值为0.2g，由乙图A读出空烧杯的质量
m烧杯=10g+4.4g=14.4g
由乙图B读出烧杯与液体的总质量
m总=50g+20g+2g=72g
则液体质量
m液=m总﹣m烧杯=72g﹣14.4g=57.6g
由乙图C知，量筒的分度值为2mL，液体体积
V液=60mL=60cm3
则液体密度
[5]按照小明的实验方案，在把液体倒入量筒的过程中，会在烧杯中留下少许残液，使测得液体的体积偏小，根据知，密度偏大。
[6]而按照BCA的顺序，先测量液体和烧杯的总质量，再测量体积，最后测量烧杯的质量，就相当把残留在烧杯中的液体质量也减去了，结果更加准确。
23．在“测定小灯泡的额定功率”的实验中，小华用一组电压为5V的电源、一个电压表、一个电流表、一个开关和一个标有“20Ω 2A ”的滑动变阻器和额定电压为2.5V的小灯泡，设计了如图所示的电路。
（1）如果小灯泡的额定功率小于1.45W，电流表的量程应选 为宜；
（2）用铅笔画线代替导线，在图乙中将实物电路连接完整（连线时不要交叉）；
（3）在实验中，若电压表的示数为1.8V，则灯泡的实际功率 （填“大于”、“小于”或“等于”）额定功率；
（4）当小灯泡正常发光，电路中的电流表示数为0.5A，则小灯泡的额定功率为 W。
【答案】 0~0.6A 小于 1.25
【详解】
（1）[1]小灯泡的额定电压为2.5V，如果小灯泡的额定功率小于1.45W，根据P=UI，小灯泡正常工作的电流小于
电流表的量程应选为0~0.6A为宜。
（2）[2]根据甲图可知，滑片向右滑动时接入电路的阻值变大，故变阻器左下接线柱连入电路电路与灯泡串联，电流表选用小量程与灯泡串联，如下所示：
（3）[3]通过灯的电流随电压的减小而变小，1.8V小于灯的额定电压2.5V，根据P=UI可知，在实验中，若电压表的示数为1.8V，则灯泡的实际功率小于额定功率。
（4）[4]当小灯泡正常发光，电路中的电流表示数为0.5A，则小灯泡的额定功率为
P=UI额=2.5V×0.5A=1.25W
五、计算题（本大题共2题，共13分）
24．某款无人驾驶汽车在平直的公路上匀速行驶一段距离后，消耗汽油0.5kg。汽油机的效率为30%，汽油的热值为。求：
（1）汽油完全燃烧放出的热量是多少？
（2）该汽车消耗0.5kg汽油所做的有用功是多少J？
（3）假设该汽车在这次行驶过程中，发动机排出的废气带走的能量占汽油完全燃烧放出的热量的42%，这些废气的能量全部被质量25kg温度为20℃的水吸收，水温升高到多少摄氏度？[，一标准大气压下]
【答案】（1）2.25×107J；（2）6.75×106J；（3）100℃
【详解】解：（1）0.5kg汽油完全燃烧放出的热量
（2）由可得，汽车消耗0.5kg汽油所做的有用功
（3）由题意可知，水吸收的热量
由得水升高的温度
由于水的初温为20℃，标准大气压下水的沸点为100℃
所以水的末温是100℃。
答：（1）汽油完全燃烧放出的热量是2.25×107J；
（2）该汽车消耗0.5kg汽油所做的有用功是6.75×106J；
（3）水温升高到100℃。
25．某同学家里有一款暖脚器，拆开发现里面内置一个热垫，热垫中有电热丝使热垫发热，其铭牌上的部分信息如表所示。（），求：
（1）请你在图中把暖脚器的电路图补充完整；
（2）暖脚器在高温挡正常工作时的功率；
（3）当关闭其他用电器，只让暖脚器单独工作，发现家里如图所示的电能表转了10转，则可将初温为15℃的热垫加热到多少摄氏度？（不计热量损失）。
【答案】（1）；（2）95W；（3）40℃
【详解】解：（1）由表中数据可知，保温功率为40W，此时电路中电阻为

所以在保温挡只有电热丝在工作，故电路图为
（2）暖脚器在高温挡正常工作时的功率
（3）电能表转了10转消耗的电能
不计热量损失，热垫吸收的热量等于消耗的电能，则热垫温度变化量为
末温为
答：（1）暖脚器的电路图为；
（2）暖脚器在高温挡正常工作时的功率为95W；
（3）可将初温为15℃的热垫加热到40摄氏度。
额定电压
220V
电热丝
880Ω
电热丝
1210Ω
热垫质量
0.36kg
保温功率
40W
