高中物理人教版 (2019)必修 第三册磁感应强度磁通量当堂检测题

这是一份高中物理人教版 (2019)必修 第三册磁感应强度磁通量当堂检测题，共5页。试卷主要包含了2　磁感应强度　磁通量，磁通量的计算等内容，欢迎下载使用。

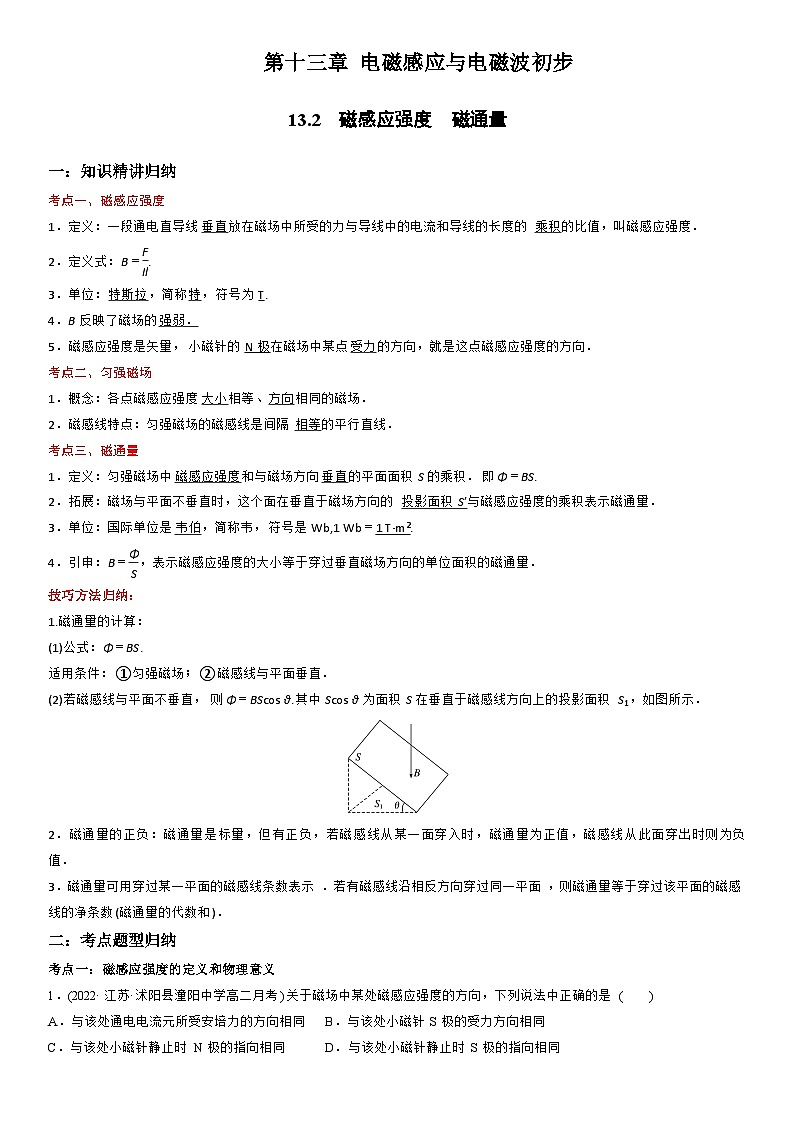

一：知识精讲归纳
考点一、磁感应强度
1．定义：一段通电直导线垂直放在磁场中所受的力与导线中的电流和导线的长度的乘积的比值，叫磁感应强度．
2．定义式：B＝eq \f(F,Il).
3．单位：特斯拉，简称特，符号为T.
4．B反映了磁场的强弱．
5．磁感应强度是矢量，小磁针的N极在磁场中某点受力的方向，就是这点磁感应强度的方向．
考点二、匀强磁场
1．概念：各点磁感应强度大小相等、方向相同的磁场．
2．磁感线特点：匀强磁场的磁感线是间隔相等的平行直线．
考点三、磁通量
1．定义：匀强磁场中磁感应强度和与磁场方向垂直的平面面积S的乘积．即Φ＝BS.
2．拓展：磁场与平面不垂直时，这个面在垂直于磁场方向的投影面积S′与磁感应强度的乘积表示磁通量．
3．单位：国际单位是韦伯，简称韦，符号是Wb,1 Wb＝1 T·m2.
4．引申：B＝eq \f(Φ,S)，表示磁感应强度的大小等于穿过垂直磁场方向的单位面积的磁通量．
技巧方法归纳：
1.磁通量的计算：
(1)公式：Φ＝BS.
适用条件：①匀强磁场；②磁感线与平面垂直．
(2)若磁感线与平面不垂直，则Φ＝BScs θ.其中Scs θ为面积S在垂直于磁感线方向上的投影面积S1，如图所示．
2．磁通量的正负：磁通量是标量，但有正负，若磁感线从某一面穿入时，磁通量为正值，磁感线从此面穿出时则为负值．
3．磁通量可用穿过某一平面的磁感线条数表示．若有磁感线沿相反方向穿过同一平面，则磁通量等于穿过该平面的磁感线的净条数(磁通量的代数和)．
二：考点题型归纳
考点一：磁感应强度的定义和物理意义
1．(2022·江苏·沭阳县潼阳中学高二月考)关于磁场中某处磁感应强度的方向，下列说法中正确的是( )
A．与该处通电电流元所受安培力的方向相同B．与该处小磁针S极的受力方向相同
C．与该处小磁针静止时N极的指向相同D．与该处小磁针静止时S极的指向相同

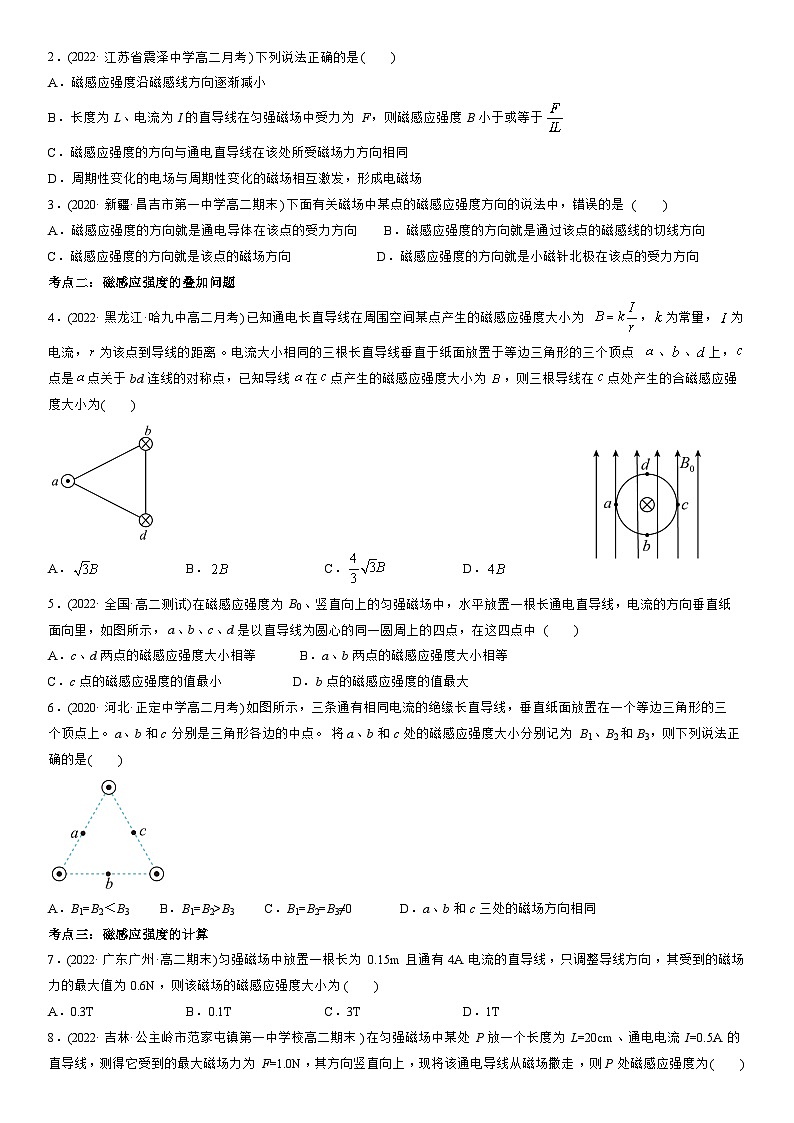

2．(2022·江苏省震泽中学高二月考)下列说法正确的是( )
A．磁感应强度沿磁感线方向逐渐减小
B．长度为L、电流为I的直导线在匀强磁场中受力为F，则磁感应强度B小于或等于
C．磁感应强度的方向与通电直导线在该处所受磁场力方向相同
D．周期性变化的电场与周期性变化的磁场相互激发，形成电磁场
3．(2020·新疆·昌吉市第一中学高二期末)下面有关磁场中某点的磁感应强度方向的说法中，错误的是( )
A．磁感应强度的方向就是通电导体在该点的受力方向 B．磁感应强度的方向就是通过该点的磁感线的切线方向
C．磁感应强度的方向就是该点的磁场方向 D．磁感应强度的方向就是小磁针北极在该点的受力方向
考点二：磁感应强度的叠加问题
4．(2022·黑龙江·哈九中高二月考)已知通电长直导线在周围空间某点产生的磁感应强度大小为，为常量，为电流，为该点到导线的距离。电流大小相同的三根长直导线垂直于纸面放置于等边三角形的三个顶点、、上，点是点关于bd连线的对称点，已知导线在点产生的磁感应强度大小为，则三根导线在点处产生的合磁感应强度大小为( )
A．B．C．D．
5．(2022·全国·高二测试)在磁感应强度为B0、竖直向上的匀强磁场中，水平放置一根长通电直导线，电流的方向垂直纸面向里，如图所示，a、b、c、d是以直导线为圆心的同一圆周上的四点，在这四点中( )
A．c、d两点的磁感应强度大小相等 B．a、b两点的磁感应强度大小相等
C．c点的磁感应强度的值最小 D．b点的磁感应强度的值最大
6．(2020·河北·正定中学高二月考)如图所示，三条通有相同电流的绝缘长直导线，垂直纸面放置在一个等边三角形的三个顶点上。a、b和c分别是三角形各边的中点。将a、b和c处的磁感应强度大小分别记为B1、B2和B3，则下列说法正确的是( )
A．B1=B2＜B3 B．B1=B2>B3 C．B1=B2=B3≠0 D．a、b和c三处的磁场方向相同
考点三：磁感应强度的计算
7．(2022·广东广州·高二期末)匀强磁场中放置一根长为0.15m且通有4A电流的直导线，只调整导线方向，其受到的磁场力的最大值为0.6N，则该磁场的磁感应强度大小为( )
A．0.3TB．0.1TC．3TD．1T
8．(2022·吉林·公主岭市范家屯镇第一中学校高二期末)在匀强磁场中某处P放一个长度为L=20cm、通电电流I=0.5A的直导线，测得它受到的最大磁场力为F=1.0N，其方向竖直向上，现将该通电导线从磁场撒走，则P处磁感应强度为( )
A．零B．10T，方向竖直向上
C．0.1T，方向竖直向上D．10T，方向肯定不是竖直向上
9．(2020·全国·高二单元测试)一长的通电直导线置于匀强磁场中，导线与磁场方向垂直，当导线中通有大小为2A的电流时，导线受到的安培力大小为，则该磁场的磁感应强度大小为( )
A．B．2TC．D．8T
考点四：磁通量的计算
10．(2022·全国·高二期中)某区域存在如图所示的磁场，其中小圆面积为S1，内有垂直纸面向外的磁场，磁感应强度的大小为B1，大圆面积为S2，大圆与小圆之间有垂直纸面向里的磁场，磁感应强度的大小为B2，已知B2>B1，S2>2S1，则该区域内磁通量Φ的大小等于( )
A．(B1+B2)S2B．(B2-B1)S2
C．B2S2-B1S1D．B2S2-(B1+B2)S1

11．(2022·河南洛阳·高二月考)如图所示，圆形线圈的匝数为10匝、面积为，在该圆形线圈平面内有一个面积为的正方形区域，该区域内有垂直线圈平面向里的匀强磁场，磁感应强度大小为，则穿过该圆形线圈的磁通量为( )
A．B．C．D．
12．(2022·山东·高青县第一中学高二月考)如图所示，两个同心放置且共面的金属圆环，条形磁铁穿过圆心且与两环面垂直，通过两环的磁通量Φa、Φb比较，则( )
A．Φa>ΦbB．Φa=ΦbC．Φa＜ΦbD．不能确定
考点五：：磁通量的变化量问题
13．(2020·河北·正定中学高二月考)如图所示，线框abcd的左侧放置一通有恒定电流的长直导线，线框从位置Ⅰ按照以下四种方式运动(位置Ⅰ和位置Ⅲ关于MN对称)，磁通量变化量的绝对值最大的是( )
A．平移到位置Ⅱ B．以bd为转轴转到位置Ⅱ
C．以MN为转轴转到位置Ⅲ D．平移到位置Ⅲ
14．(2022·云南·新平彝族傣族自治县第一中学高二期中)一磁感应强度为B的匀强磁场方向水平向右，一面积为S的矩形线圈abcd如图所示放置，平面abcd与竖直方向成θ角，将abcd绕ad轴转180°角，则穿过线圈平面的磁通量的变化量为( )
A．0B．－2BSC．－2BScsθD．－2BSsinθ

15．(2022·江苏·常州市武进区礼嘉中学高二月考)磁通量是研究电磁感应现象的重要物理量，如图所示，通过恒定电流的导线MN与闭合线框共面，第一次将线框由1平移到2，第二次将线框绕cd边翻转到2，设先后两次通过线框的磁通量变化分别为和，则( )
A．＞B．=C．＜D．无法确定
三：考点过关精练
一、单选题
16．(2022·江苏·扬州中学高二月考)下列说法中正确的是( )
A．磁场中磁感应强度大的地方，磁通量不一定很大
B．穿过某一面积的磁通量为零，该处磁感应强度为零
C．若试探电荷在某位置所受的电场力为零，则该处的电场强度可能不为零
D．若一小段电流在某位置所受的安培力为零，则该处的磁感应强度一定为零
17．(2022·江苏常州·高二月考)下列各说法中正确的是( )
A．由B = 可知，磁场中某点的磁感应强度B与磁场力F成正比，与电流元IL成反比
B．通电导线在不受磁场力的地方，磁感应强度一定为零
C．试探电荷在不受电场力的地方，电场强度不一定为零
D．一小段长为L = 0.5m的导线放在匀强磁场中，当通过的电流I = 2A时，受到的磁场力为4N，则该处的磁感应强度大小可能为6T
18．(2022·河南洛阳·高二月考)关于这些概念，下面说法正确的是( )
A．磁感应强度大的地方，穿过线圈的磁通量不一定大
B．磁感应强度大的地方，线圈面积越大，穿过线圈的磁通量也越大
C．磁通量的变化，一定是由于磁场的变化产生的
D．穿过线圈的磁通量为零时，磁感应强度一定为零
19．(2022·四川省绵阳江油中学高二月考)将面积为0.5m2的线圈，放在磁感应强度B=2.0×10-3T的匀强磁场中，穿过线圈的磁通量不可能为( )
A．0.25×10-3WbB．0.5×10-3WbC．1.0×10-3WbD．2.5×10-3Wb
20．(2020·云南·罗平县第二中学高二期中)在匀强磁场中有一个闭合金属线框如图所示，它可以绕轴转动，开始时金属线框与磁感线平行，则( )
A．当金属线框平面与磁感线平行时，穿过线框的磁通量最大
B．当线框平面与磁感线垂直时，穿过线框的磁通量为零
C．当线框平面与磁感线垂直时，穿过线框的磁通量最大
D．当线框平面与磁感线成任意角度时，穿过线框的磁通量变为零
21．(2022·全国·高二测试)如图所示，四根相互平行的通有电流均为的长直导线a、b、c、d，放在正方形的四个顶点上。每根通电直导线单独存在时，四边形中心O点的磁感应强度大小都是B，则四根通电导线同时存在时O点的磁感应强度的大小和方向为( )
A．2B，方向向左 B．2B，方向向下 C．B，方向向右 D．B，方向向上
22．(2022·江苏·涟水县第一中学高二月考)如图所示，两根非常靠近且互相垂直并互相绝缘的长直导线，当通以如图所示方向的电流时，电流所产生的磁场在导线所在平面内的哪个区域内方向是一致且向里的( )
A．区域Ⅰ B．区域Ⅱ C．区域Ⅲ D．区域Ⅳ
23．(2022·全国·高二课时练习)在磁感应强度为B0、方向竖直向上的匀强磁场中，水平放置一根长通电直导线，电流的方向垂直于纸面向里。如图所示，a、b、c、d是以直导线为圆心的同一圆周上的四点，在这四点中( )
A．b、d两点的磁感应强度相同 B．a、b两点的磁感应强度相同
C．c点的磁感应强度的值最小 D．b点的磁感应强度的值最大
24．(2022·全国·高二专题练习)磁通量可以形象地理解为“穿过一个闭合电路的磁感线的条数”。在图示磁场中，S1、S2、S3为三个面积相同的相互平行的线圈，穿过S1、S2、S3的磁通量分别为Φ1、Φ2、Φ3，且都不为0。下列判断正确的是( )
Φ1最大 B．Φ2最大 C．Φ3最大 D．Φ1、Φ2、Φ3相等

25．(2022·安徽·明光市二中高二期末)如图所示，互相绝缘的三根无限长的直导线的一部分、、组成一个等边三角形。三根导线所通过的电流大小相等，方向如图所示。O为三角形的正中心，M、N分别为O点关于、的对称点。已知三根导线中的电流在O点所形成的合磁场的磁感应强度大小为，在M点所形成的合磁场的磁感应强度大小为，则此时在N点的合磁场的磁感应强度大小为( )
A．B．C．D．
