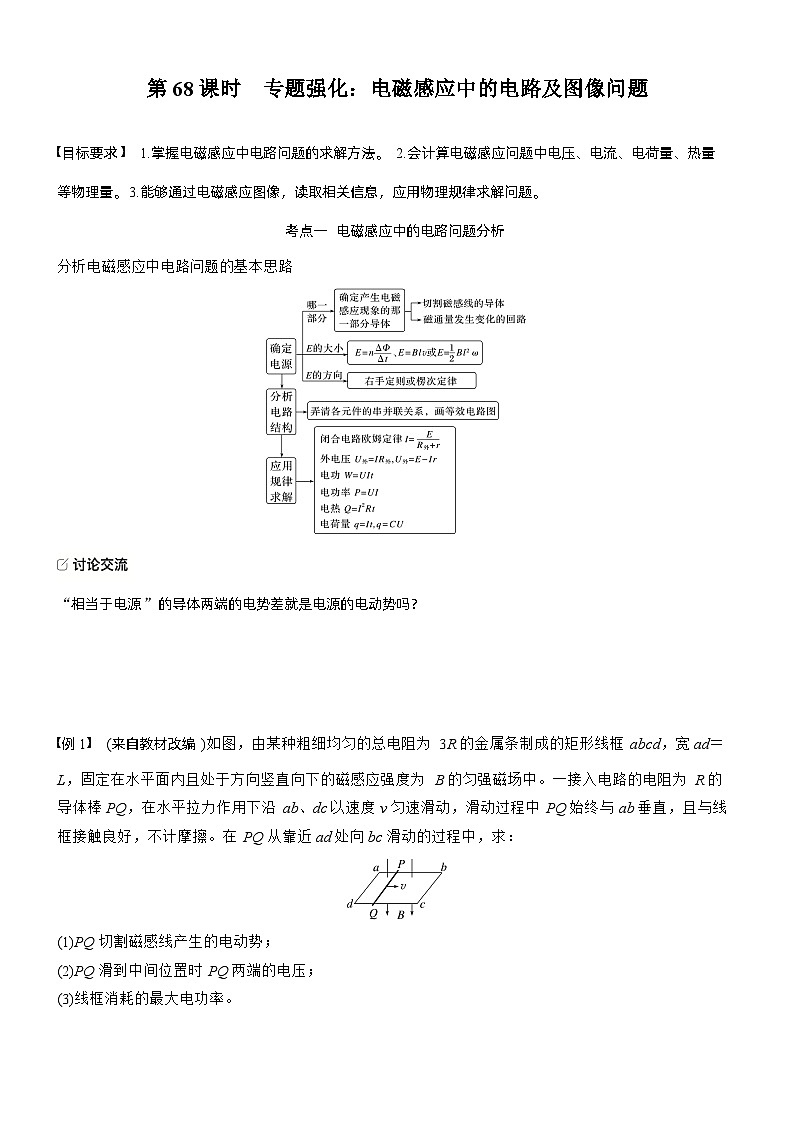

专题强化：电磁感应中的电路及图像问题

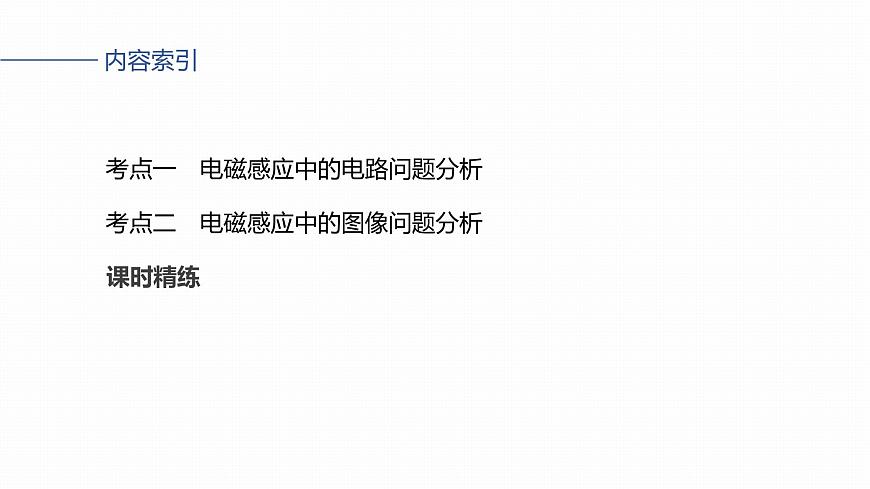

考点一　电磁感应中的电路问题分析
考点二　电磁感应中的图像问题分析

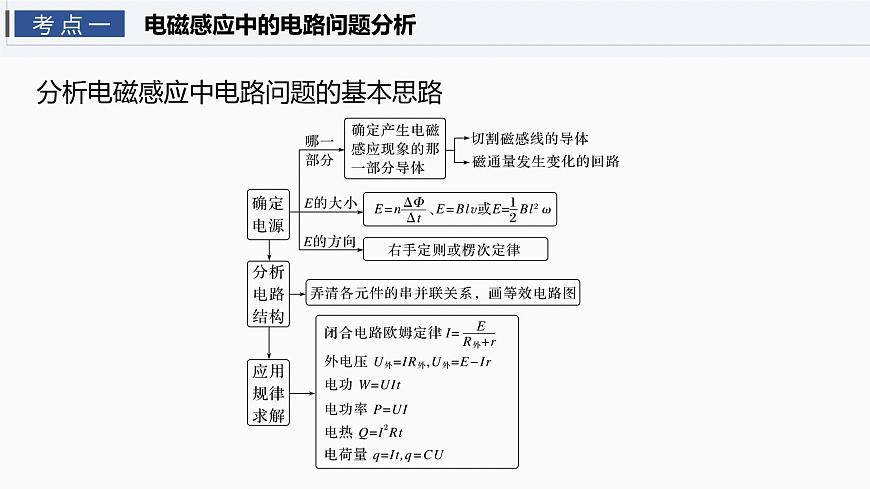

分析电磁感应中电路问题的基本思路
电磁感应中的电路问题分析

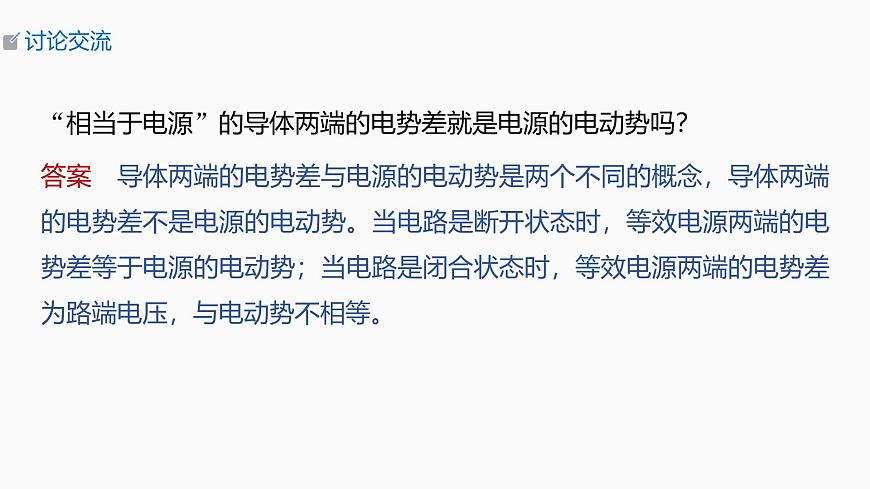

“相当于电源”的导体两端的电势差就是电源的电动势吗？
答案　导体两端的电势差与电源的电动势是两个不同的概念，导体两端的电势差不是电源的电动势。当电路是断开状态时，等效电源两端的电势差等于电源的电动势；当电路是闭合状态时，等效电源两端的电势差为路端电压，与电动势不相等。

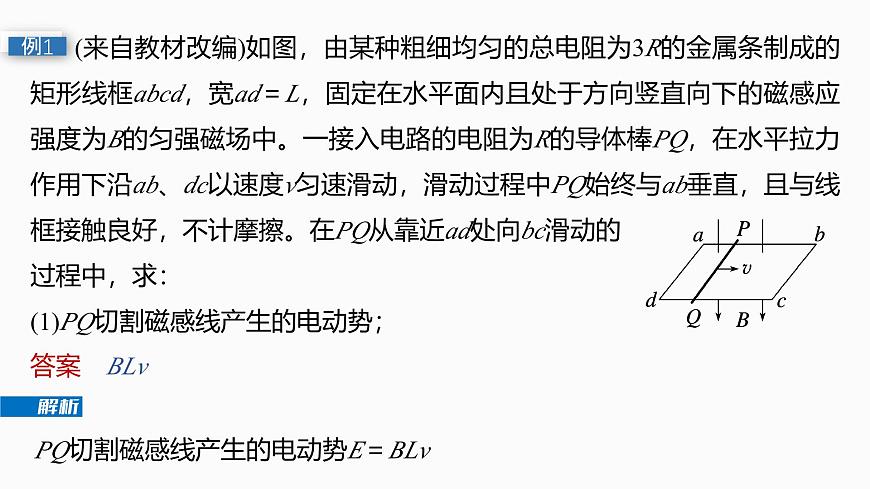

(来自教材改编)如图，由某种粗细均匀的总电阻为3R的金属条制成的矩形线框abcd，宽ad＝L，固定在水平面内且处于方向竖直向下的磁感应强度为B的匀强磁场中。一接入电路的电阻为R的导体棒PQ，在水平拉力作用下沿ab、dc以速度v匀速滑动，滑动过程中PQ始终与ab垂直，且与线框接触良好，不计摩擦。在PQ从靠近ad处向bc滑动的过程中，求：(1)PQ切割磁感线产生的电动势；

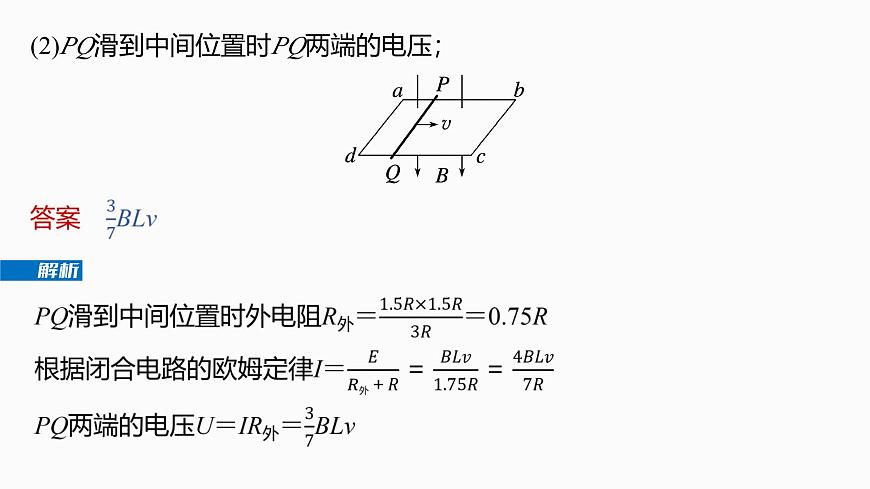

(2)PQ滑到中间位置时PQ两端的电压；

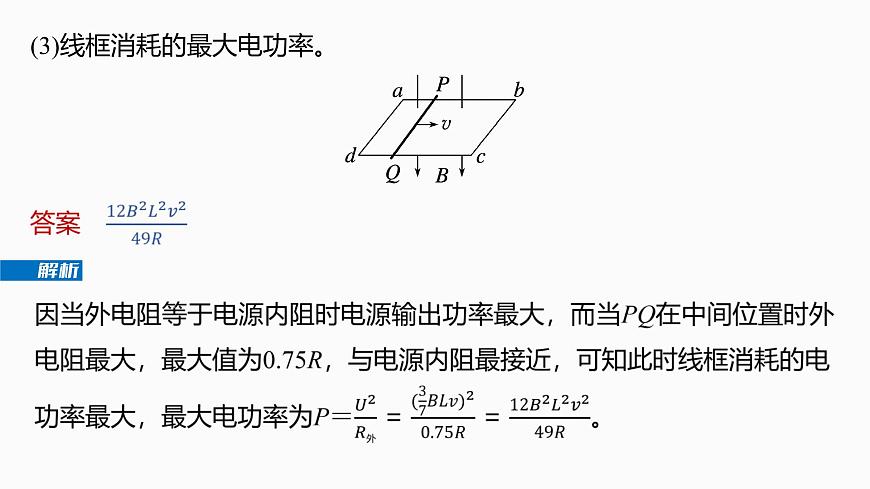

(3)线框消耗的最大电功率。

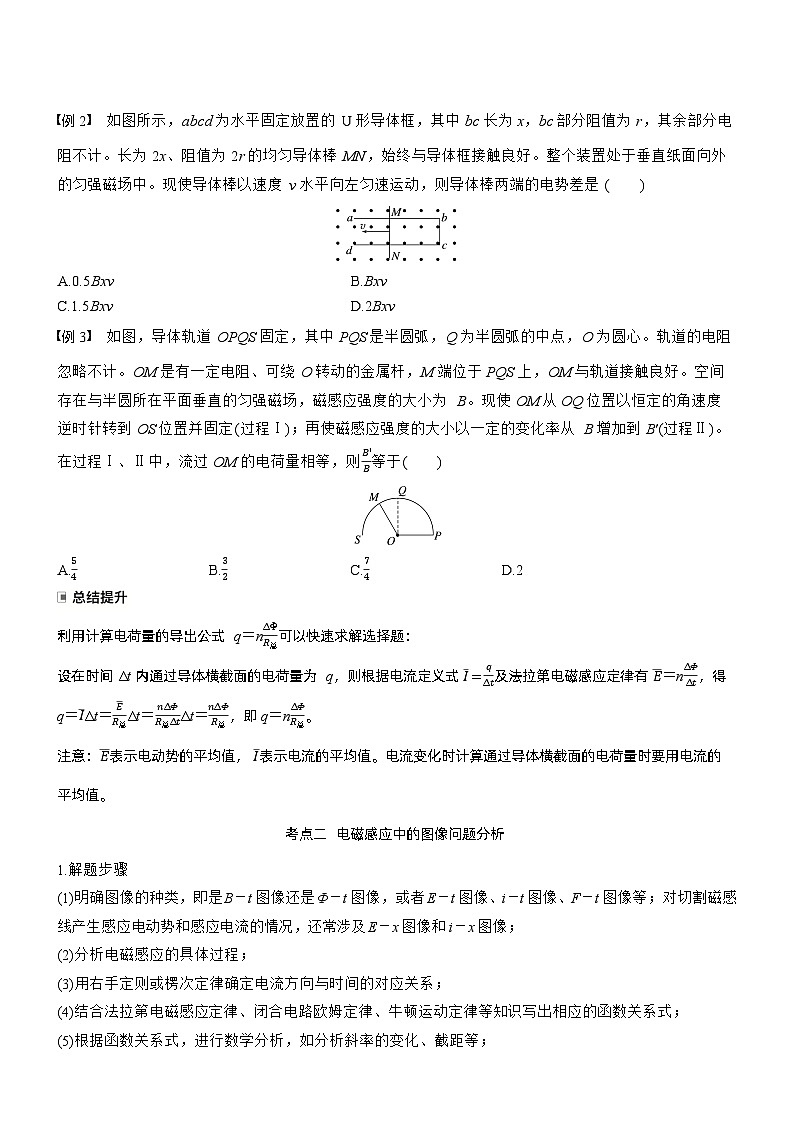

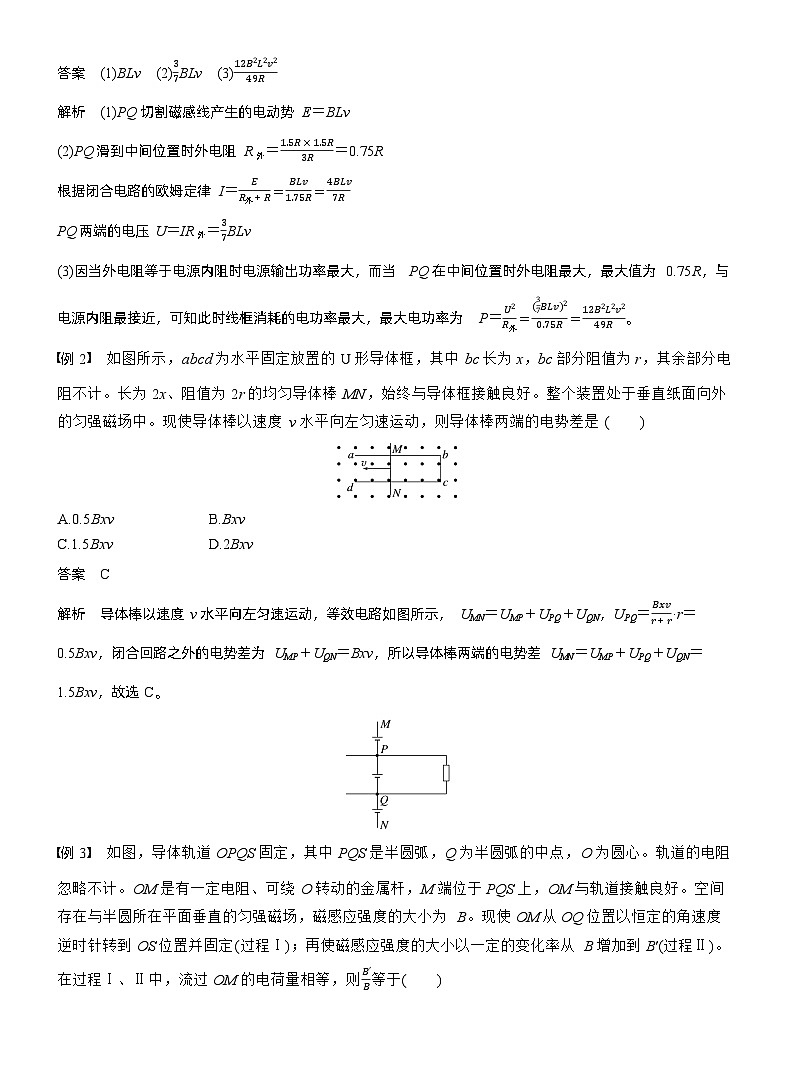

如图所示，abcd为水平固定放置的U形导体框，其中bc长为x，bc部分阻值为r，其余部分电阻不计。长为2x、阻值为2r的均匀导体棒MN，始终与导体框接触良好。整个装置处于垂直纸面向外的匀强磁场中。现使导体棒以速度v水平向左匀速运动，则导体棒两端的电势差是D.2Bxv
电磁感应中的图像问题分析
1.解题步骤(1)明确图像的种类，即是B－t图像还是Φ－t图像，或者E－t图像、i－t图像、F－t图像等；对切割磁感线产生感应电动势和感应电流的情况，还常涉及E－x图像和i－x图像；(2)分析电磁感应的具体过程；(3)用右手定则或楞次定律确定电流方向与时间的对应关系；(4)结合法拉第电磁感应定律、闭合电路欧姆定律、牛顿运动定律等知识写出相应的函数关系式；

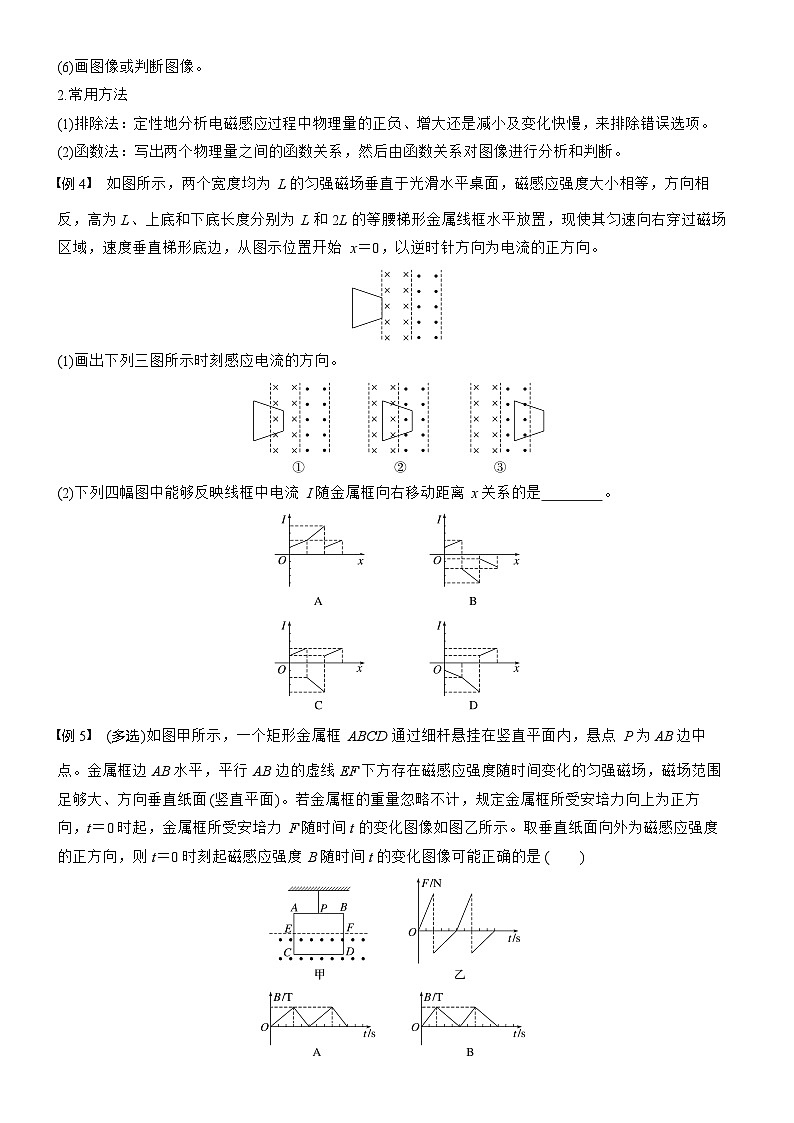

(5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等；(6)画图像或判断图像。2.常用方法(1)排除法：定性地分析电磁感应过程中物理量的正负、增大还是减小及变化快慢，来排除错误选项。(2)函数法：写出两个物理量之间的函数关系，然后由函数关系对图像进行分析和判断。
如图所示，两个宽度均为L的匀强磁场垂直于光滑水平桌面，磁感应强度大小相等，方向相反，高为L、上底和下底长度分别为L和2L的等腰梯形金属线框水平放置，现使其匀速向右穿过磁场区域，速度垂直梯形底边，从图示位置开始x＝0，以逆时针方向为电流的正方向。(1)画出下列三图所示时刻感应电流的方向。
答案　①逆时针方向　②顺时针方向　③逆时针方向
(2)下列四幅图中能够反映线框中电流I随金属框向右移动距离x关系的是　　　　。
所受安培力F随时间t的变化图像如图乙所示。取垂直纸面向外为磁感应强度的正方向，则t＝0时刻起磁感应强度B随时间t的变化图像可能正确的是
(多选)如图甲所示，一个矩形金属框ABCD通过细杆悬挂在竖直平面内，悬点P为AB边中点。金属框边AB水平，平行AB边的虚线EF下方存在磁感应强度随时间变化的匀强磁场，磁场范围足够大、方向垂直纸面(竖直平面)。若金属框的重量忽略不计，规定金属框所受安培力向上为正方向，t＝0时起，金属框
(多选)(2022·河北卷·8)如图，两光滑导轨水平放置在竖直向下的匀强磁场中，一根导轨位于x轴上，另一根由ab、bc、cd三段直导轨组成，其中bc段与x轴平行，导轨左端接入一电阻R。导轨上一金属棒MN沿x轴正向以速度v0保持匀速运动，t＝0时刻通过坐标原点O，金属棒始终与x轴垂直。设运动过程中通过电阻
的电流强度为i，金属棒受到安培力的大小为F，金属棒克服安培力做功的功率为P，电阻两端的电压为U，导轨与金属棒接触良好，忽略导轨与金属棒的电阻。下列图像可能正确的是
2.如图所示，在一磁感应强度B＝0.5 T的匀强磁场中，垂直于磁场方向水平放置着两根相距L＝0.1 m的平行光滑金属导轨MN和PQ，导轨电阻忽略不计，在两根导轨的端点N、Q之间连接一阻值R＝0.3 Ω的电阻。导轨上垂直放置着金属棒ab，其接入电路的电阻r＝0.2 Ω。当金属棒在水平拉力作用下以速度v＝4.0 m/s向左做匀速运动时A.ab棒所受安培力大小为0.02 NB.N、Q间电压为0.2 VC.a端电势比b端电势低D.回路中感应电流大小为1 A
5.(多选)(2024·山东菏泽市检测)如图甲所示，正方形线圈abcd内有垂直于线圈的匀强磁场，已知线圈匝数n＝10，边长ab＝1 m，线圈总电阻r＝1 Ω，线圈内磁感应强度随时间的变化情况如图乙所示。设图甲所示的磁场方向与感应电流方向为正方向，则下列有关线圈的感应电流i，焦耳热Q以及a、b两点间电压大小u，ab边的安培力F(取向下为正方向)随时间t的变化图像正确的是
7.(2024·山东菏泽市一模)如图所示，边长为2L的正三角形abc区域内有垂直纸面向里的匀强磁场，一边长为L的菱形单匝金属线框ABCD的底边与bc在同一直线上，
菱形线框的∠ABC＝60°。使线框水平向右匀速穿过磁场区域，BC边与磁场边界bc始终共线，以B点刚进入磁场为计时起点，规定导线框中感应电流逆时针方向为正，则下列图像正确的是
8.(2024·山东潍坊市检测)如图所示，垂直纸面向里的匀强磁场的区域宽度为2a，磁感应强度的大小为B。一边长为a、电阻为4R的正方形均匀导线框ABCD从图示位置沿水平向右方向以速度v匀速穿过磁场区域，下列图中导线框中A、B两端电压UAB与导线框移动距离x的关系图像正确的是
9.如图所示，光滑水平面上有一个由均匀电阻丝做成的正方形线框。线框的边长为L，质量为m，总电阻为R。线框以垂直磁场边界的初速度v进入磁感应强度大小为B、方向如图所示的匀强磁场区域。线框能完全进入磁场，且线框ab、cd两边始终与磁场边界平行。求：(1)cd边刚进入磁场时，线框中感应电流I的大小及c、d两点的电势差U；
(2)若ab边进入磁场时的速度为v'，则线框在进入磁场的过程中最大的加速度a及产生的焦耳热Q；
(3)线框进入磁场的过程中，通过线框导线横截面的电荷量q。
10.如图所示，左端有微小狭缝(距离可忽略)的“∠”形光滑导轨abc水平放置在竖直向上的匀强磁场中，一电容器C与导轨左端相连，导轨上的金属棒MN
与ab垂直且与导轨接触良好，在外力F作用下从b点开始以速度v向右匀速运动，忽略所有电阻。下列关于回路中的电流i、电容器极板上的电荷量q、外力F及其功率P随时间t变化的图像中，正确的是
