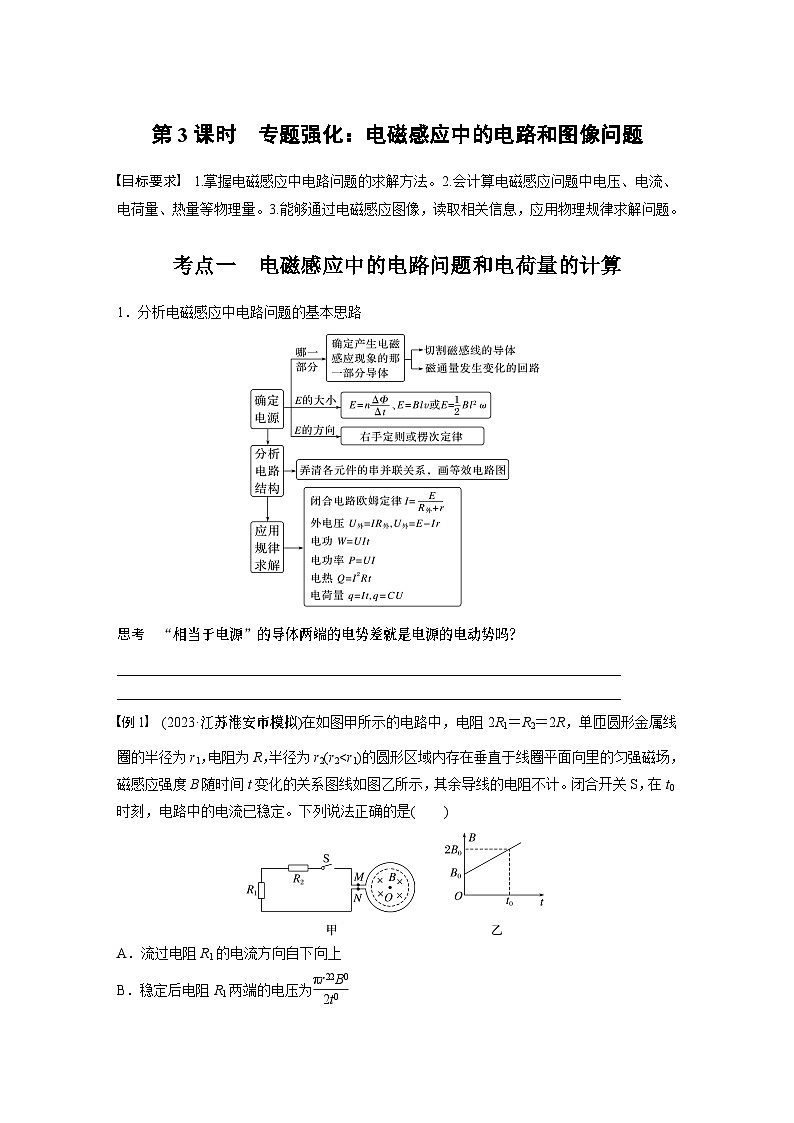

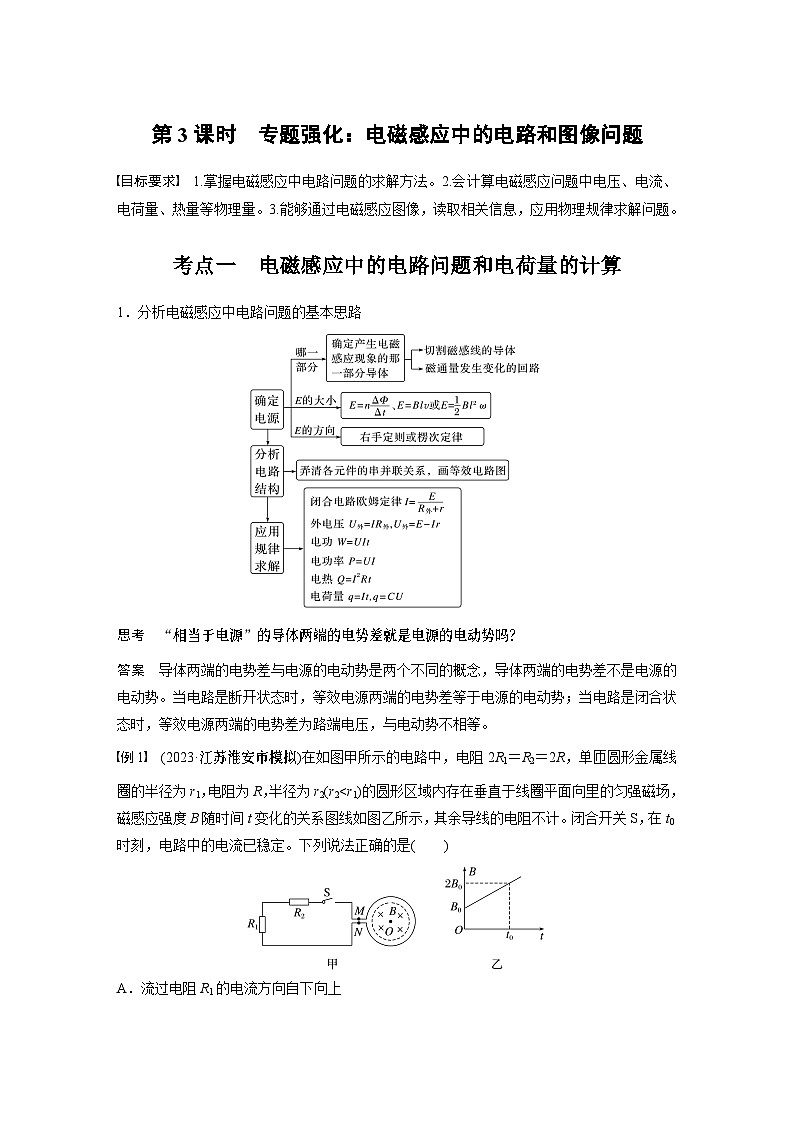

专题强化：电磁感应中的电路和图像问题
考点一 电磁感应中的电路问题和电荷量的计算
考点二 电磁感应中的图像问题
电磁感应中的电路问题和电荷量的计算
1.分析电磁感应中电路问题的基本思路
思考 “相当于电源”的导体两端的电势差就是电源的电动势吗？
答案 导体两端的电势差与电源的电动势是两个不同的概念，导体两端的电势差不是电源的电动势。当电路是断开状态时，等效电源两端的电势差等于电源的电动势；当电路是闭合状态时，等效电源两端的电势差为路端电压，与电动势不相等。

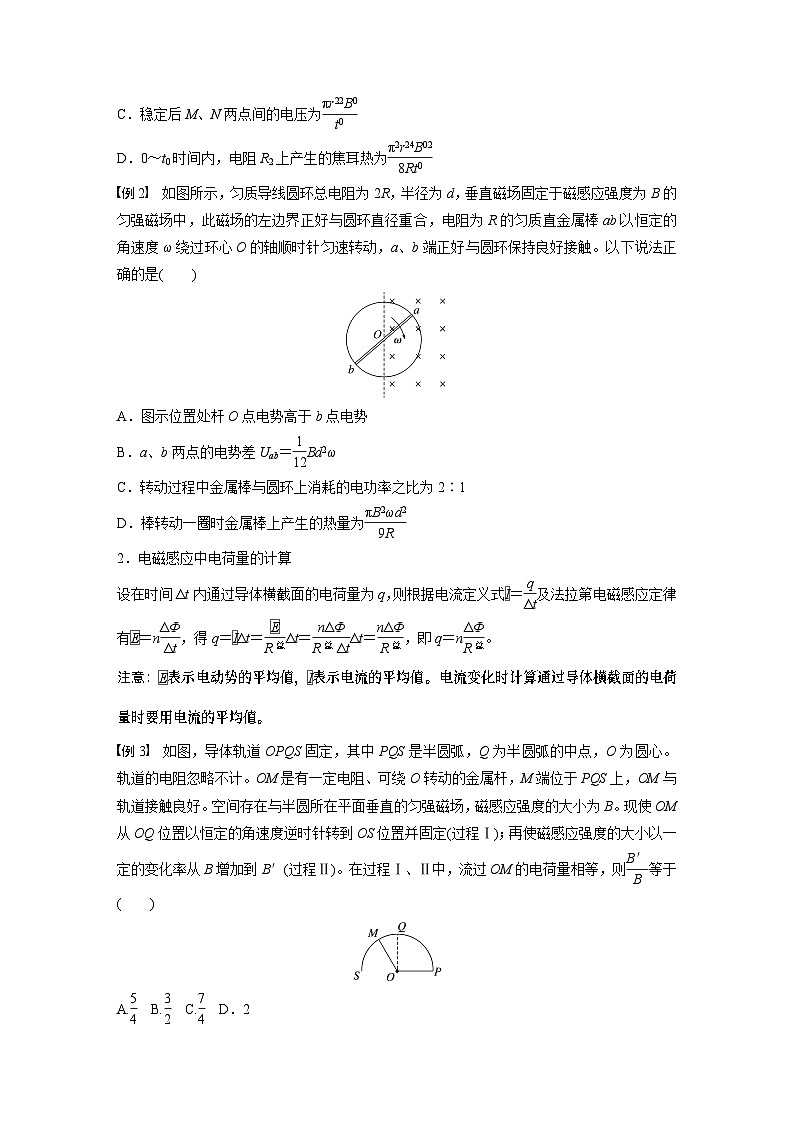

例1 (2023·江苏淮安市模拟)在如图甲所示的电路中，电阻2R1＝R2＝2R，单匝圆形金属线圈的半径为r1，电阻为R，半径为r2(r2
由题图乙可知磁感应强度随着时间均匀增大，根据楞次定律，可判断出线圈中感应电流方向为逆时针，则流过电阻R1的电流方向自上向下，故A错误；
例2 如图所示，匀质导线圆环总电阻为2R，半径为d，垂直磁场固定于磁感应强度为B的匀强磁场中，此磁场的左边界正好与圆环直径重合，电阻为R的匀质直金属棒ab以恒定的角速度ω绕过环心O的轴顺时针匀速转动，a、b端正好与圆环保持良好接触。以下说法正确的是A.图示位置处杆O点电势高于b点电势
C.转动过程中金属棒与圆环上消耗的电功率之比为2∶1
根据右手定则可知，图示位置直金属棒Oa部分充当电源，电源内部电流方向为O→a，外电路电流方向为b→O，则杆O点电势低于b点电势，故A错误；

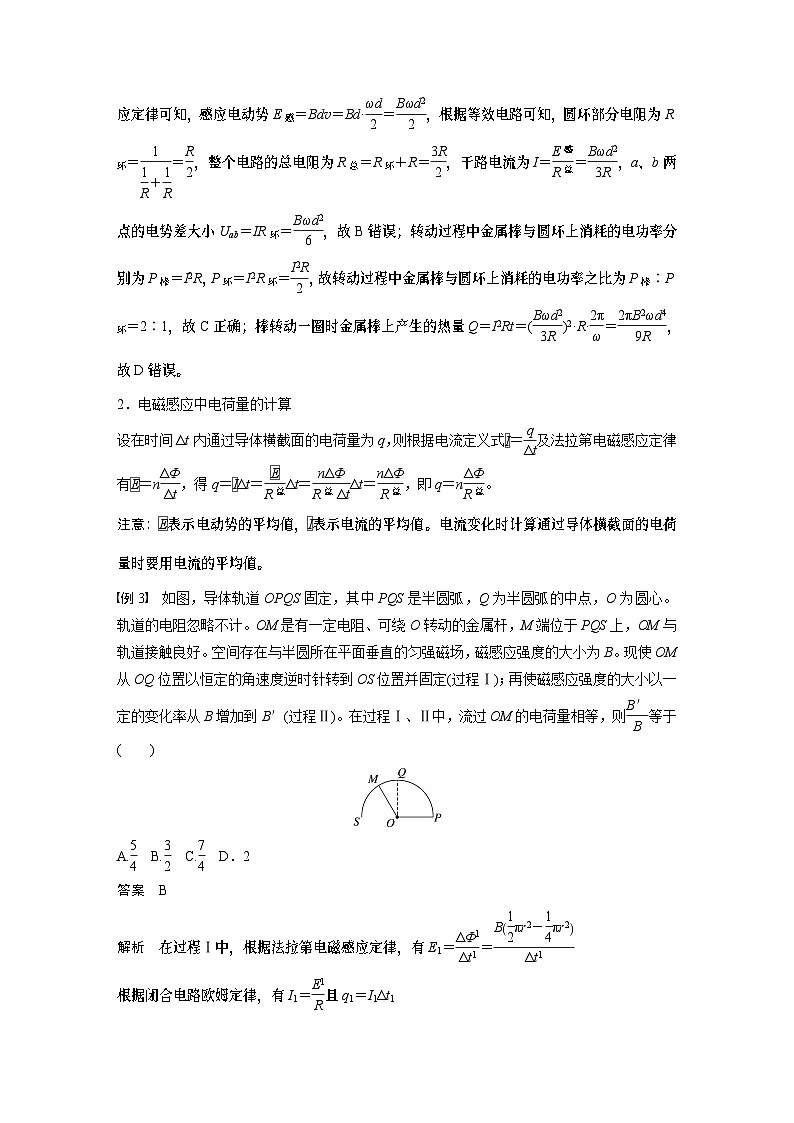

2.电磁感应中电荷量的计算
例3 如图，导体轨道OPQS固定，其中PQS是半圆弧，Q为半圆弧的中点，O为圆心。轨道的电阻忽略不计。OM是有一定电阻、可绕O转动的金属杆，M端位于PQS上，OM与轨道接触良好。空间存在与半圆所在平面垂直的匀强磁场，磁感应强度的大小为B。现使OM从OQ位置以恒定的角速度逆时针转到OS位置并固定(过程Ⅰ)；再使磁感应强度的大小以一定的变化率从B增加到B′(过程Ⅱ)。在过程Ⅰ、Ⅱ中，流过OM的电荷量相等，则 等于
1.解题步骤(1)明确图像的种类，即是B－t图像还是Φ－t图像，或者E－t图像、i－t图像、F－t图像等；对切割磁感线产生感应电动势和感应电流的情况，还常涉及E－x图像和i－x图像；(2)分析电磁感应的具体过程；(3)用右手定则或楞次定律确定电流方向与时间的对应关系；(4)结合法拉第电磁感应定律、闭合电路欧姆定律、牛顿运动定律等知识写出相应的函数关系式；
(5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等；(6)画图像或判断图像。2.常用方法(1)排除法：定性地分析电磁感应过程中物理量的正负、增大还是减小及变化快慢，来排除错误选项。(2)函数法：写出两个物理量之间的函数关系，然后由函数关系对图像进行分析和判断。
例4 如图所示，两个宽度均为L的匀强磁场垂直于光滑水平桌面，磁感应强度大小相等，方向相反，高为L、上底和下底长度分别为L和2L的等腰梯形金属线框水平放置，现使其匀速向右穿过磁场区域，速度垂直梯形底边，从图示位置开始x＝0，以逆时针方向为电流的正方向。
(1)判断下列三图所示时刻感应电流方向。
答案 ①逆时针方向 ②顺时针方向 ③逆时针方向
(2)下列四幅图中能够反映线框中电流I随线框向右移动距离x关系的是____。
x在0～L内，由楞次定律判断知感应电流的方向沿逆时针方向，为正，线框的有效切割长度在均匀增大，由公式E＝Blv知，产生的感应电动势均匀增大，
则感应电流均匀增大；x在L～2L内，线框的左右两边都切割磁感线，均产生感应电动势，两个感应电动势串联，且均匀增大，感应电流方向沿顺时针方向，为负；x在2L～3L内，由楞次定律知，感应电流的方向沿逆时针方向，为正，线框的有效切割长度在均匀增大，
由公式E＝Blv知，产生的感应电动势均匀增大，则感应电流均匀增大，而且感应电流变化情况与线框进入磁场的过程相同，故C正确，A、B、D错误。
例5 如图甲所示，正方形线圈abcd内有垂直于线圈的匀强磁场，已知线圈匝数n＝10，边长ab＝1 m，线圈总电阻r＝1 Ω，线圈内磁感应强度随时间的变化情况如图乙所示。设图示的磁场方向与感应电流方向为正方向，
则下列有关线圈的电动势e、感应电流i、焦耳热Q以及ab边受到的安培力F(取向下为正方向)随时间t的变化图像正确的是
0～1 s内产生的感应电动势为e1＝＝2 V，方向为逆时针，同理1～5 s内产生的感应电动势为e2＝1 V，方向为顺时针，A错误；
0～1 s内的感应电流大小为i1＝ ＝2 A，方向为逆时针(负值)，同理1～5 s内的感应电流大小为i2＝1 A，方向为顺时针(正值)，B错误；
ab边受到的安培力大小为F＝nBiL，可知0～1 s内0≤F≤4 N，方向向下，1～3 s内0≤F≤2 N，方向向上，3～5 s内0≤F≤2 N，方向向下，C正确；
线圈产生的焦耳热为Q＝eit,0～1 s内产生的热量为4 J,1～5 s内产生的热量为4 J，D错误。
1.如图所示是两个相互连接的金属圆环，小金属环的电阻是大金属环电阻的二分之一，连接处电阻不计，匀强磁场垂直穿过大金属环所在区域，当磁感应强度随时间均匀变化时，在大环内产生的感应电动势为E，则a、b两点间的电压为
2.如图所示，由均匀导线制成的半径为R的圆环，以速度v匀速进入一磁感应强度大小为B的匀强磁场。当圆环运动到图示位置(∠aOb＝90°)时，a、b两点的电势差Uab为
3.如图甲所示，在线圈l1中通入电流i1后，在l2上产生的感应电流随时间变化的规律如图乙所示，l1、l2中电流的正方向如图甲中的箭头所示。则通入线圈l1中的电流i1随时间t变化的图像可能是
因为l2中感应电流大小不变，根据法拉第电磁感应定律可知，l1中磁场的变化是均匀的，即l1中电流的变化也是均匀的，A、C错误；根据题图乙可知，0～ 时间内l2中的感应电流产生的磁场方向向左，所以线圈l1中感应电流产生的磁场方向向左并且减小，或方向向右并且增大，B错误，D正确。
4.如图甲所示，虚线右侧有一垂直纸面的匀强磁场，取磁场垂直于纸面向里的方向为正方向，磁感应强度B随时间t变化的关系如图乙所示，固定的闭合导线框abcd一
部分在磁场内。取线框中感应电流沿顺时针方向为正方向，安培力向左为正方向。从t＝0时刻开始，下列关于线框中感应电流i、线框cd边所受安培力F分别随时间t变化的图像，可能正确的是
5.(2023·江苏南通市调研)如图所示，正方形线圈MOO′N处于匀强磁场中，磁感应强度大小为B，方向与水平面的夹角为30°，线圈的边长为L，电阻为R，匝数为n。线圈从竖直面绕OO′顺时针转至水平面的过程中，通过导线横截面的电荷量为
6.饭卡是学校等单位最常用的辅助支付手段之一，其中一种饭卡其内部主要部分是一个多匝线圈，当刷卡机发出电磁信号时，置于刷卡机上的饭卡线圈的磁通量发生变化，在线圈处引起电磁感应，产生电信号。其原理可简化为如图甲所示，设线圈的匝数为1 200匝，每匝线圈面积均为S＝10－4 m2，线圈的总电阻为r＝0.1 Ω，线圈连接一阻值R＝0.3 Ω的电阻组成闭合回路，其余部分电阻不计。线圈处的磁场可视作匀强磁场，其大小按如图乙所示规律变化(设垂直纸面向里为正方向)，求：
(1)t＝0.05 s时线圈产生的感应电动势E的大小；
答案 0.024 V
解得E＝0.024 V。
(2)0～0.1 s时间内，电阻R产生的焦耳热Q；
答案 1.08×10－4 J
由焦耳定律Q＝I2Rt解得Q＝1.08×10－4 J
(3)0.1～0.4 s时间内，通过电阻R的电流方向和电荷量q。
答案 由N到M 0.006 C
根据楞次定律可以判断，0.1～0.4 s通过R的电流方向由N到M，根据q＝
由题图乙可知，0.1～0.4 s内磁感应强度变化大小ΔB＝0.02 T，解得q＝0.006 C。
7.(2023·江苏常州市第一中学模拟)半径分别为r和2r的同心圆形导轨固定在同一水平面上，一长为r、电阻为R的均匀直导体棒AB置于圆导轨上面，BA的延长线通过圆轨道中心O。装置的俯视图如图所示，整个装置位于一匀强磁场内，磁感应强度大小为B，方
向竖直向下，在两导轨之间接阻值为R的定值电阻和电容为C的电容器。直导体棒在水平外力作用下以角速度ω绕O逆时针匀速转动。在转动过程中始终与导轨保持良好接触，导轨电阻不计。下列说法正确的是
A.导体棒中电流由A流向B
C.电容器的M板带负电
A点电势高于B点电势，故M板带正电，C项错误。
根据右手定则，导体棒中电流方向由B流向A，A项错误；
8.在水平光滑绝缘桌面上有一边长为L的正方形线框abcd，被限制在沿ab方向的水平直轨道上自由滑动。bc边右侧有一正直角三角形匀强磁场区域efg，直角边ge和ef的长也等于L，磁场方向竖直向下，其俯视图如图所示，线框在水平拉力作用下向右以速度v匀速穿过磁场区，若图示位置为t＝0时刻，设逆时针方向为电流的正方向。则感应电流i－t图像正确的是(时间单位为 )
势为E＝Blv＝B(L－vt)·v，随着t均匀增加，E均匀减小，感应电流i＝ 即感应电流均匀减小。同理，x从L～2L的过程中，根据楞次定律判断出感应电流方向沿a→d→c→b→a，为负值，感应电流仍均匀减小，故A、B、C错误，D正确。
bc边的位置坐标x从0～L的过程中，根据楞次定律判断可知线框中感应电流方向沿a→b→c→d→a，为正值。线框bc边有效切割长度为l＝L－vt，感应电动
9.(2023·江苏省丹阳高级中学质检)如图所示，垂直纸面向里的匀强磁场的区域宽度为2a，磁感应强度的大小为B。一边长为a、电阻为4R的正方形均匀导
线框ABCD从图示位置沿水平向右方向以速度v匀速穿过磁场区域，下列图中导线框中A、B两端电压UAB与导线框移动距离x的关系图像正确的是
由楞次定律判断可知，在导线框穿过磁场的过程中，A点的电势始终高于B点的电势，则UAB始终为正值。AB、DC两边切割磁感线时产生的感应电动势均为E
10.如图所示，光滑的足够长的平行水平金属导轨MN、PQ相距l，在M、P和N、Q间各连接一个额定电压为U、阻值恒为R的灯泡L1、L2，在两导轨间矩形区域cdfe内有垂直导轨平面竖直向上、宽为d0的有界匀强磁场，磁感应强度大小为B0，且磁场区域可以移动，一电阻也为R、长度大小也刚好为l的导体棒ab垂直固定在磁场左边的导轨上，离灯泡L1足够远。现让匀强磁场在导轨间以某一恒定速度向左移动，当棒ab刚处于磁场时两灯泡恰好正常工作。棒ab与导轨始终保持良好接触，导轨电阻不计。
(1)求磁场移动的速度大小；
当ab棒刚处于磁场时，ab棒切割磁感线，产生感应电动势，相当于电源，灯泡刚好正常工作，则电路中路端电压U外＝U由电路的分压之比得U内＝2U则感应电动势为E＝U外＋U内＝3U
(2)若保持磁场不移动(仍在cdfe矩形区域)，而使磁感应强度随时间t均匀变化，两灯泡中有一灯泡正常工作且都有电流通过，设t＝0时，磁感应强度为B0，垂直纸面向外为正方向。试求出经过时间t时磁感应强度的可能值Bt。
若保持磁场不移动(仍在cdfe矩形区域)，而使磁感应强度随时间t均匀变化，电路可视为棒与L1并联后再与L2串联，则正常工作的灯泡为L2，所以L2两端的电压为U，电路中
11.在PQ、QR区域中存在着磁感应强度大小相等、方向相反的匀强磁场，磁场方向均垂直于纸面，一导线框abcdef位于纸面内，线框的邻边都相互垂直，bc边与磁场的边界P重合。导线框与磁场区域的尺寸如图。从t＝0时刻开始线框匀速横
穿两个磁场区域。以a→b→c→d→e→f为线框中电流的正方向。用i表示回路的电流， ＝t，则以下i－t示意图中正确的是
由题意，画出线框在t时刻、2t时刻、3t时刻、4t时刻位置示意图，则t时刻
专题强化：电磁感应中的电路和图像问题
考点一 电磁感应中的电路问题和电荷量的计算
考点二 电磁感应中的图像问题
电磁感应中的电路问题和电荷量的计算
1.分析电磁感应中电路问题的基本思路
思考 “相当于电源”的导体两端的电势差就是电源的电动势吗？
答案 导体两端的电势差与电源的电动势是两个不同的概念，导体两端的电势差不是电源的电动势。当电路是断开状态时，等效电源两端的电势差等于电源的电动势；当电路是闭合状态时，等效电源两端的电势差为路端电压，与电动势不相等。
例1 (2023·江苏淮安市模拟)在如图甲所示的电路中，电阻2R1＝R2＝2R，单匝圆形金属线圈的半径为r1，电阻为R，半径为r2(r2
由题图乙可知磁感应强度随着时间均匀增大，根据楞次定律，可判断出线圈中感应电流方向为逆时针，则流过电阻R1的电流方向自上向下，故A错误；
例2 如图所示，匀质导线圆环总电阻为2R，半径为d，垂直磁场固定于磁感应强度为B的匀强磁场中，此磁场的左边界正好与圆环直径重合，电阻为R的匀质直金属棒ab以恒定的角速度ω绕过环心O的轴顺时针匀速转动，a、b端正好与圆环保持良好接触。以下说法正确的是A.图示位置处杆O点电势高于b点电势
C.转动过程中金属棒与圆环上消耗的电功率之比为2∶1
根据右手定则可知，图示位置直金属棒Oa部分充当电源，电源内部电流方向为O→a，外电路电流方向为b→O，则杆O点电势低于b点电势，故A错误；
2.电磁感应中电荷量的计算
例3 如图，导体轨道OPQS固定，其中PQS是半圆弧，Q为半圆弧的中点，O为圆心。轨道的电阻忽略不计。OM是有一定电阻、可绕O转动的金属杆，M端位于PQS上，OM与轨道接触良好。空间存在与半圆所在平面垂直的匀强磁场，磁感应强度的大小为B。现使OM从OQ位置以恒定的角速度逆时针转到OS位置并固定(过程Ⅰ)；再使磁感应强度的大小以一定的变化率从B增加到B′(过程Ⅱ)。在过程Ⅰ、Ⅱ中，流过OM的电荷量相等，则 等于
1.解题步骤(1)明确图像的种类，即是B－t图像还是Φ－t图像，或者E－t图像、i－t图像、F－t图像等；对切割磁感线产生感应电动势和感应电流的情况，还常涉及E－x图像和i－x图像；(2)分析电磁感应的具体过程；(3)用右手定则或楞次定律确定电流方向与时间的对应关系；(4)结合法拉第电磁感应定律、闭合电路欧姆定律、牛顿运动定律等知识写出相应的函数关系式；
(5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等；(6)画图像或判断图像。2.常用方法(1)排除法：定性地分析电磁感应过程中物理量的正负、增大还是减小及变化快慢，来排除错误选项。(2)函数法：写出两个物理量之间的函数关系，然后由函数关系对图像进行分析和判断。
例4 如图所示，两个宽度均为L的匀强磁场垂直于光滑水平桌面，磁感应强度大小相等，方向相反，高为L、上底和下底长度分别为L和2L的等腰梯形金属线框水平放置，现使其匀速向右穿过磁场区域，速度垂直梯形底边，从图示位置开始x＝0，以逆时针方向为电流的正方向。
(1)判断下列三图所示时刻感应电流方向。
答案 ①逆时针方向 ②顺时针方向 ③逆时针方向
(2)下列四幅图中能够反映线框中电流I随线框向右移动距离x关系的是____。
x在0～L内，由楞次定律判断知感应电流的方向沿逆时针方向，为正，线框的有效切割长度在均匀增大，由公式E＝Blv知，产生的感应电动势均匀增大，
则感应电流均匀增大；x在L～2L内，线框的左右两边都切割磁感线，均产生感应电动势，两个感应电动势串联，且均匀增大，感应电流方向沿顺时针方向，为负；x在2L～3L内，由楞次定律知，感应电流的方向沿逆时针方向，为正，线框的有效切割长度在均匀增大，
由公式E＝Blv知，产生的感应电动势均匀增大，则感应电流均匀增大，而且感应电流变化情况与线框进入磁场的过程相同，故C正确，A、B、D错误。
例5 如图甲所示，正方形线圈abcd内有垂直于线圈的匀强磁场，已知线圈匝数n＝10，边长ab＝1 m，线圈总电阻r＝1 Ω，线圈内磁感应强度随时间的变化情况如图乙所示。设图示的磁场方向与感应电流方向为正方向，
则下列有关线圈的电动势e、感应电流i、焦耳热Q以及ab边受到的安培力F(取向下为正方向)随时间t的变化图像正确的是
0～1 s内产生的感应电动势为e1＝＝2 V，方向为逆时针，同理1～5 s内产生的感应电动势为e2＝1 V，方向为顺时针，A错误；
0～1 s内的感应电流大小为i1＝ ＝2 A，方向为逆时针(负值)，同理1～5 s内的感应电流大小为i2＝1 A，方向为顺时针(正值)，B错误；
ab边受到的安培力大小为F＝nBiL，可知0～1 s内0≤F≤4 N，方向向下，1～3 s内0≤F≤2 N，方向向上，3～5 s内0≤F≤2 N，方向向下，C正确；
线圈产生的焦耳热为Q＝eit,0～1 s内产生的热量为4 J,1～5 s内产生的热量为4 J，D错误。
1.如图所示是两个相互连接的金属圆环，小金属环的电阻是大金属环电阻的二分之一，连接处电阻不计，匀强磁场垂直穿过大金属环所在区域，当磁感应强度随时间均匀变化时，在大环内产生的感应电动势为E，则a、b两点间的电压为
2.如图所示，由均匀导线制成的半径为R的圆环，以速度v匀速进入一磁感应强度大小为B的匀强磁场。当圆环运动到图示位置(∠aOb＝90°)时，a、b两点的电势差Uab为
3.如图甲所示，在线圈l1中通入电流i1后，在l2上产生的感应电流随时间变化的规律如图乙所示，l1、l2中电流的正方向如图甲中的箭头所示。则通入线圈l1中的电流i1随时间t变化的图像可能是
因为l2中感应电流大小不变，根据法拉第电磁感应定律可知，l1中磁场的变化是均匀的，即l1中电流的变化也是均匀的，A、C错误；根据题图乙可知，0～ 时间内l2中的感应电流产生的磁场方向向左，所以线圈l1中感应电流产生的磁场方向向左并且减小，或方向向右并且增大，B错误，D正确。
4.如图甲所示，虚线右侧有一垂直纸面的匀强磁场，取磁场垂直于纸面向里的方向为正方向，磁感应强度B随时间t变化的关系如图乙所示，固定的闭合导线框abcd一
部分在磁场内。取线框中感应电流沿顺时针方向为正方向，安培力向左为正方向。从t＝0时刻开始，下列关于线框中感应电流i、线框cd边所受安培力F分别随时间t变化的图像，可能正确的是
5.(2023·江苏南通市调研)如图所示，正方形线圈MOO′N处于匀强磁场中，磁感应强度大小为B，方向与水平面的夹角为30°，线圈的边长为L，电阻为R，匝数为n。线圈从竖直面绕OO′顺时针转至水平面的过程中，通过导线横截面的电荷量为
6.饭卡是学校等单位最常用的辅助支付手段之一，其中一种饭卡其内部主要部分是一个多匝线圈，当刷卡机发出电磁信号时，置于刷卡机上的饭卡线圈的磁通量发生变化，在线圈处引起电磁感应，产生电信号。其原理可简化为如图甲所示，设线圈的匝数为1 200匝，每匝线圈面积均为S＝10－4 m2，线圈的总电阻为r＝0.1 Ω，线圈连接一阻值R＝0.3 Ω的电阻组成闭合回路，其余部分电阻不计。线圈处的磁场可视作匀强磁场，其大小按如图乙所示规律变化(设垂直纸面向里为正方向)，求：
(1)t＝0.05 s时线圈产生的感应电动势E的大小；
答案 0.024 V
解得E＝0.024 V。
(2)0～0.1 s时间内，电阻R产生的焦耳热Q；
答案 1.08×10－4 J
由焦耳定律Q＝I2Rt解得Q＝1.08×10－4 J
(3)0.1～0.4 s时间内，通过电阻R的电流方向和电荷量q。
答案 由N到M 0.006 C
根据楞次定律可以判断，0.1～0.4 s通过R的电流方向由N到M，根据q＝
由题图乙可知，0.1～0.4 s内磁感应强度变化大小ΔB＝0.02 T，解得q＝0.006 C。
7.(2023·江苏常州市第一中学模拟)半径分别为r和2r的同心圆形导轨固定在同一水平面上，一长为r、电阻为R的均匀直导体棒AB置于圆导轨上面，BA的延长线通过圆轨道中心O。装置的俯视图如图所示，整个装置位于一匀强磁场内，磁感应强度大小为B，方
向竖直向下，在两导轨之间接阻值为R的定值电阻和电容为C的电容器。直导体棒在水平外力作用下以角速度ω绕O逆时针匀速转动。在转动过程中始终与导轨保持良好接触，导轨电阻不计。下列说法正确的是
A.导体棒中电流由A流向B
C.电容器的M板带负电
A点电势高于B点电势，故M板带正电，C项错误。
根据右手定则，导体棒中电流方向由B流向A，A项错误；
8.在水平光滑绝缘桌面上有一边长为L的正方形线框abcd，被限制在沿ab方向的水平直轨道上自由滑动。bc边右侧有一正直角三角形匀强磁场区域efg，直角边ge和ef的长也等于L，磁场方向竖直向下，其俯视图如图所示，线框在水平拉力作用下向右以速度v匀速穿过磁场区，若图示位置为t＝0时刻，设逆时针方向为电流的正方向。则感应电流i－t图像正确的是(时间单位为 )
势为E＝Blv＝B(L－vt)·v，随着t均匀增加，E均匀减小，感应电流i＝ 即感应电流均匀减小。同理，x从L～2L的过程中，根据楞次定律判断出感应电流方向沿a→d→c→b→a，为负值，感应电流仍均匀减小，故A、B、C错误，D正确。
bc边的位置坐标x从0～L的过程中，根据楞次定律判断可知线框中感应电流方向沿a→b→c→d→a，为正值。线框bc边有效切割长度为l＝L－vt，感应电动
9.(2023·江苏省丹阳高级中学质检)如图所示，垂直纸面向里的匀强磁场的区域宽度为2a，磁感应强度的大小为B。一边长为a、电阻为4R的正方形均匀导
线框ABCD从图示位置沿水平向右方向以速度v匀速穿过磁场区域，下列图中导线框中A、B两端电压UAB与导线框移动距离x的关系图像正确的是
由楞次定律判断可知，在导线框穿过磁场的过程中，A点的电势始终高于B点的电势，则UAB始终为正值。AB、DC两边切割磁感线时产生的感应电动势均为E
10.如图所示，光滑的足够长的平行水平金属导轨MN、PQ相距l，在M、P和N、Q间各连接一个额定电压为U、阻值恒为R的灯泡L1、L2，在两导轨间矩形区域cdfe内有垂直导轨平面竖直向上、宽为d0的有界匀强磁场，磁感应强度大小为B0，且磁场区域可以移动，一电阻也为R、长度大小也刚好为l的导体棒ab垂直固定在磁场左边的导轨上，离灯泡L1足够远。现让匀强磁场在导轨间以某一恒定速度向左移动，当棒ab刚处于磁场时两灯泡恰好正常工作。棒ab与导轨始终保持良好接触，导轨电阻不计。
(1)求磁场移动的速度大小；
当ab棒刚处于磁场时，ab棒切割磁感线，产生感应电动势，相当于电源，灯泡刚好正常工作，则电路中路端电压U外＝U由电路的分压之比得U内＝2U则感应电动势为E＝U外＋U内＝3U
(2)若保持磁场不移动(仍在cdfe矩形区域)，而使磁感应强度随时间t均匀变化，两灯泡中有一灯泡正常工作且都有电流通过，设t＝0时，磁感应强度为B0，垂直纸面向外为正方向。试求出经过时间t时磁感应强度的可能值Bt。
若保持磁场不移动(仍在cdfe矩形区域)，而使磁感应强度随时间t均匀变化，电路可视为棒与L1并联后再与L2串联，则正常工作的灯泡为L2，所以L2两端的电压为U，电路中
11.在PQ、QR区域中存在着磁感应强度大小相等、方向相反的匀强磁场，磁场方向均垂直于纸面，一导线框abcdef位于纸面内，线框的邻边都相互垂直，bc边与磁场的边界P重合。导线框与磁场区域的尺寸如图。从t＝0时刻开始线框匀速横
穿两个磁场区域。以a→b→c→d→e→f为线框中电流的正方向。用i表示回路的电流， ＝t，则以下i－t示意图中正确的是
由题意，画出线框在t时刻、2t时刻、3t时刻、4t时刻位置示意图，则t时刻
