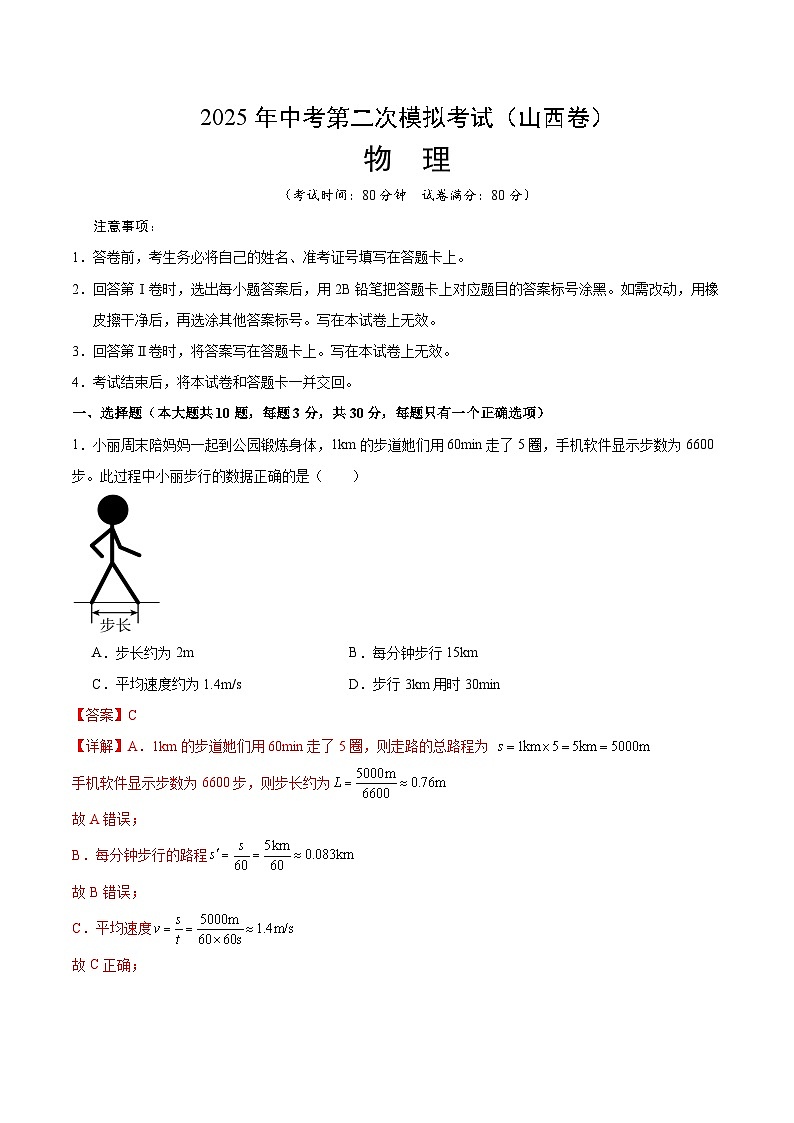

2025年中考第二次模拟考试卷：物理（山西卷）（解析版）

这是一份2025年中考第二次模拟考试卷：物理（山西卷）（解析版），共17页。
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
一、选择题（本大题共10题，每题3分，共30分，每题只有一个正确选项）
1．小丽周末陪妈妈一起到公园锻炼身体，1km的步道她们用60min走了5圈，手机软件显示步数为6600步。此过程中小丽步行的数据正确的是（ ）
A．步长约为2mB．每分钟步行15km
C．平均速度约为1.4m/sD．步行3km用时30min
【答案】C
【详解】A．1km的步道她们用60min走了5圈，则走路的总路程为
手机软件显示步数为6600步，则步长约为
故A错误；
B．每分钟步行的路程
故B错误；
C．平均速度
故C正确；

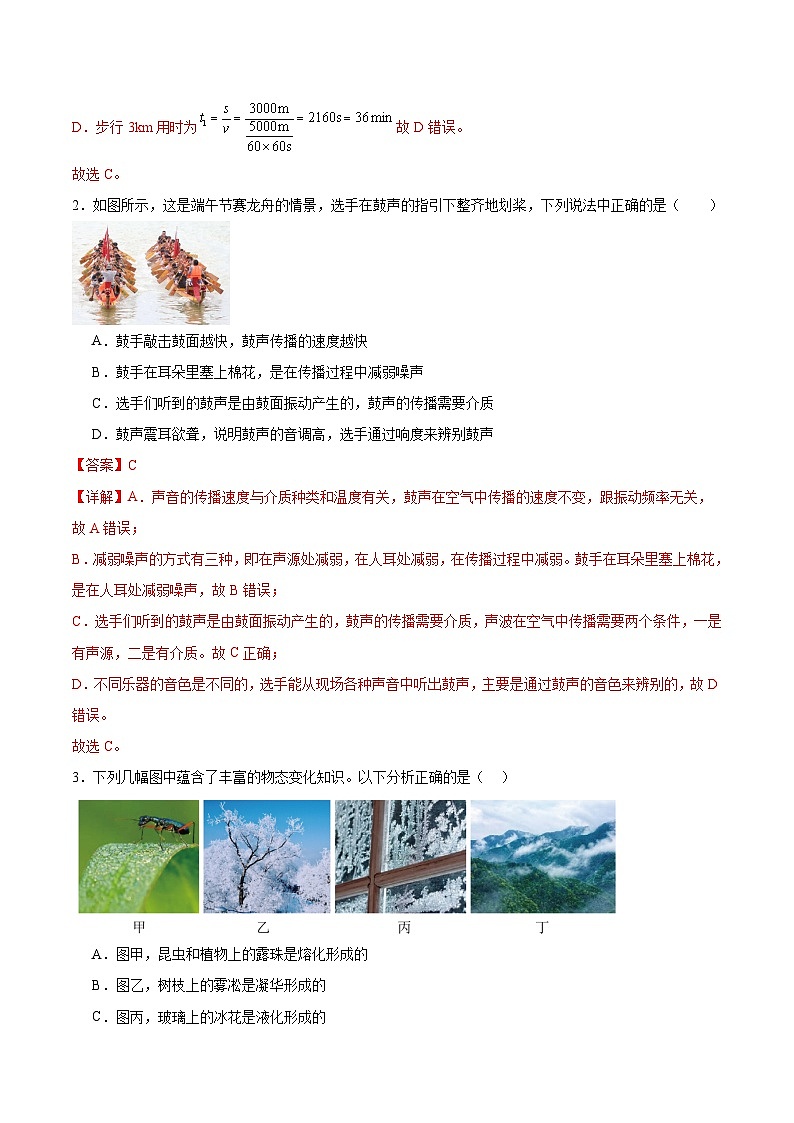

D．步行3km用时为故D错误。
故选C。
2．如图所示，这是端午节赛龙舟的情景，选手在鼓声的指引下整齐地划桨，下列说法中正确的是（ ）
A．鼓手敲击鼓面越快，鼓声传播的速度越快
B．鼓手在耳朵里塞上棉花，是在传播过程中减弱噪声
C．选手们听到的鼓声是由鼓面振动产生的，鼓声的传播需要介质
D．鼓声震耳欲聋，说明鼓声的音调高，选手通过响度来辨别鼓声
【答案】C
【详解】A．声音的传播速度与介质种类和温度有关，鼓声在空气中传播的速度不变，跟振动频率无关，故A错误；
B．减弱噪声的方式有三种，即在声源处减弱，在人耳处减弱，在传播过程中减弱。鼓手在耳朵里塞上棉花，是在人耳处减弱噪声，故B错误；
C．选手们听到的鼓声是由鼓面振动产生的，鼓声的传播需要介质，声波在空气中传播需要两个条件，一是有声源，二是有介质。故C正确；
D．不同乐器的音色是不同的，选手能从现场各种声音中听出鼓声，主要是通过鼓声的音色来辨别的，故D错误。
故选C。
3．下列几幅图中蕴含了丰富的物态变化知识。以下分析正确的是（ ）
A．图甲，昆虫和植物上的露珠是熔化形成的
B．图乙，树枝上的雾凇是凝华形成的
C．图丙，玻璃上的冰花是液化形成的

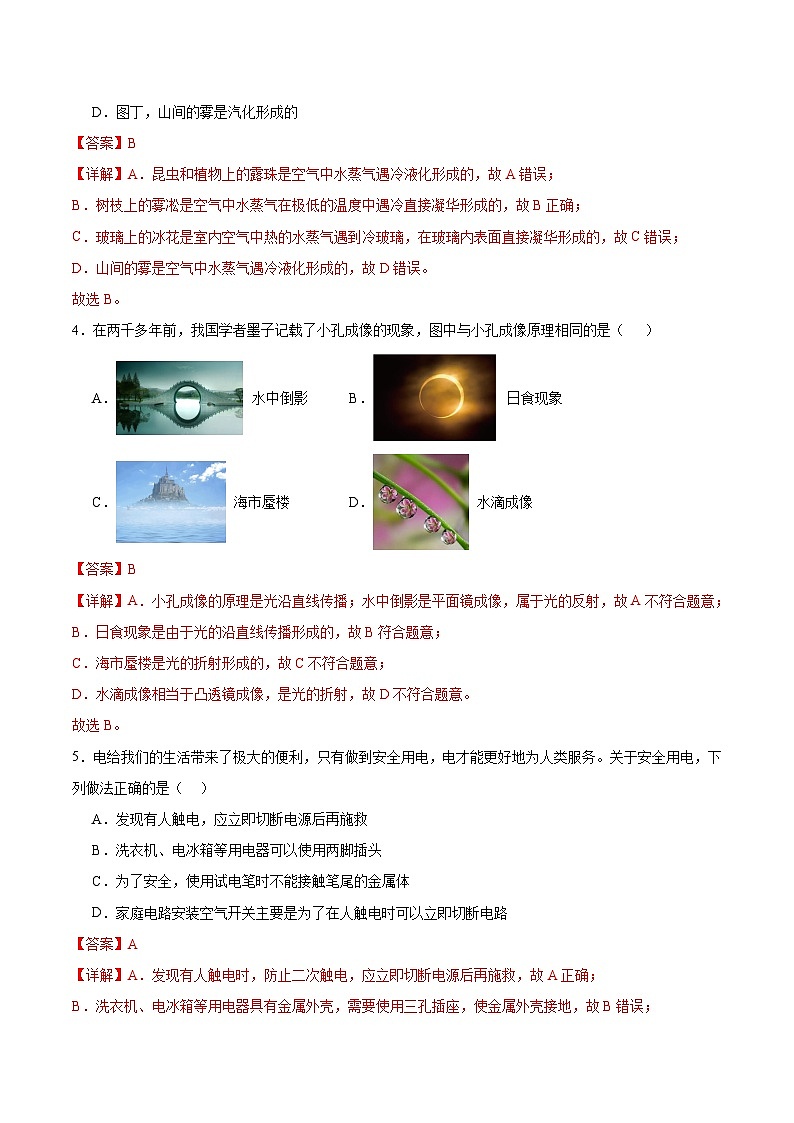

D．图丁，山间的雾是汽化形成的
【答案】B
【详解】A．昆虫和植物上的露珠是空气中水蒸气遇冷液化形成的，故A错误；
B．树枝上的雾凇是空气中水蒸气在极低的温度中遇冷直接凝华形成的，故B正确；
C．玻璃上的冰花是室内空气中热的水蒸气遇到冷玻璃，在玻璃内表面直接凝华形成的，故C错误；
D．山间的雾是空气中水蒸气遇冷液化形成的，故D错误。
故选B。
4．在两千多年前，我国学者墨子记载了小孔成像的现象，图中与小孔成像原理相同的是（ ）
A． 水中倒影B． 日食现象
C． 海市蜃楼D． 水滴成像
【答案】B
【详解】A．小孔成像的原理是光沿直线传播；水中倒影是平面镜成像，属于光的反射，故A不符合题意；
B．日食现象是由于光的沿直线传播形成的，故B符合题意；
C．海市蜃楼是光的折射形成的，故C不符合题意；
D．水滴成像相当于凸透镜成像，是光的折射，故D不符合题意。
故选B。
5．电给我们的生活带来了极大的便利，只有做到安全用电，电才能更好地为人类服务。关于安全用电，下列做法正确的是（ ）
A．发现有人触电，应立即切断电源后再施救
B．洗衣机、电冰箱等用电器可以使用两脚插头
C．为了安全，使用试电笔时不能接触笔尾的金属体
D．家庭电路安装空气开关主要是为了在人触电时可以立即切断电路
【答案】A
【详解】A．发现有人触电时，防止二次触电，应立即切断电源后再施救，故A正确；
B．洗衣机、电冰箱等用电器具有金属外壳，需要使用三孔插座，使金属外壳接地，故B错误；
C．使用试电笔时需要接触笔尾的金属体，而不能接触笔尖的金属体，故C错误；
D．家庭电路安装空气开关是当电路中电流过大时立即切断电路，起保护作用，故D错误。
故选A。
6．如图所示是《天工开物》中古人用脚踏碓（duì）舂米（将稻米去皮）的情景。脚踏碓是用柱子架起一根木杠，木杠绕着O点能够上、下转动，杠的前端装有锥形石头，不断用脚踩踏木杠后端，就可以舂米。下列分析正确的是（ ）
A．脚踏碓相当于省力杠杆B．使用“锥形石头”可以增大压力
C．人对碓做的功是总功D．石头重力做的功是额外功
【答案】C
【详解】A．用脚踏碓舂米过程中，动力臂小于阻力臂，属于费力杠杆，故A错误；
B．使用“锥形石头”不能增大压力，但可以减小受力面积来增大压强，故B错误；
C．人对碓做的功是机械获得的总功，故C正确；
D．用脚踏碓舂米过程中，克服石头重力做的功是有用的，是有用功，故D错误。
故选C。
7．如图所示，乒乓球是我国的国球也是同学们喜爱的运动项目之一。下列说法中正确的是（ ）
A．乒乓球被击出后，仍受到球拍的弹力作用
B．运动的乒乓球在碰到桌面后会改变运动方向，表明力可以改变物体的运动状态
C．击球时球拍对乒乓球的力大于乒乓球对球拍的力
D．乒乓球在空中飞行时不受力的作用
【答案】B
【详解】A．乒乓球被击出，不受球拍的作用力，由于惯性而继续飞行，故A错误；
B．运动的乒乓球在碰到桌边后，受到了桌边给的力后改变了运动方向，表明力可以改变物体的运动状态，故B正确；
C．击球时球拍对乒乓球的力和乒乓球对球拍的力是一对相互作用了，二力大小相等，故C错误；
D．乒乓球在空中飞行时受重力的作用，故D错误。
故选B。
8．巴克球是一种由多个带磁性的金属圆球组成的益智玩具，借助金属球超强的磁性，可组合出众多的造型，如图所示。下列有关巴克球的说法正确的是（ ）
A．巴克球周围的磁感线都是从S极指向N极
B．巴克球对放入其磁场中的金属一定有力的作用
C．巴克球组合出的造型不同，磁极的个数就不同
D．巴克球周围磁场的分布是不均匀的
【答案】D
【详解】A．磁感线是用来描述磁体周围磁场的，由N极出发回S极，故A错误；
B．巴克球对放入其中的铁钴镍等磁性材料有力的作用，故B错误；
C．巴克球组合后可看成一个磁体，任何一个磁体只有两个磁极，故C错误；
D．巴克球周围磁场不是均匀分布的，南北极密集，中间松散，故D正确。
故选D。
9．将一个生鸡蛋放进盛有清水的杯中，如图所示，鸡蛋沉入水底，然后逐渐向水中加入食盐并搅拌，鸡蛋渐渐上浮，最后漂浮在水面的过程中，关于鸡蛋下列说法正确的是（ ）
A．沉入水底时，受到的浮力等于重力
B．上浮时，受到的浮力等于排开盐水的重力
C．上浮时，容器底部受到的压强逐渐变大
D．漂浮在水面时受的浮力大于重力
【答案】B
【详解】A．由浮沉条件可知，当物体重力大于浮力时，物体下沉；所以鸡蛋沉入水底时，受到的浮力小于重力，故A错误；
B．由阿基米德原理知，物体受到的浮力等于排开液体的重力；所以上浮时，受到的浮力等于排开盐水的重力，故B正确；
C．上浮时，在鸡蛋露出水面前，由于液面高度不变，加入食盐会使得液体密度变大，由p＝ρgh 知，容器底部受到的压强变大；露出水面过程中，由于液面下降，由p＝ρgh 知，容器底部受到的压强变小，故C错误；
D．鸡蛋漂浮时，由二力平衡知，鸡蛋受到的浮力等于自身重力，故D错误。
故选B。
10．冬天室内空气过于干燥，发病率会明显增加，室内最佳空气湿度值范围为45%至50%。如图所示，这是创新小组设计的检测空气湿度的电路图，电流表用于显示空气的湿度，R1是一个传感电阻，其阻值随湿度的变化关系如下表所示。已知电阻R2的阻值为30Ω，电源电压U为12V不变。下列说法正确的是（ ）
A．当空气湿度增大时，传感电阻R1的阻值增大
B．空气湿度越小，电路中的电流越大
C．电路中电流为0.1A时，对应的空气湿度为60%
D．当空气湿度为50%时，R2消耗的电功率为0.675W
【答案】D
【详解】A．根据表格数据可知，空气湿度增大时，空气湿度传感电阻R1的阻值减小，故A错误；
B．闭合开关，R1、R2串联，空气湿度越小，空气湿度传感电阻越大，总电阻越大，电源电压不变，根据可知，电路电流越小，电流表示数越小，故B错误；
C．当电流表的示数为0.1A时，根据欧姆定律可知总电阻
根据电阻串联的特点可知空气湿度传感电阻R11=R总-R2=120Ω-30Ω=90Ω
由表可知，此时空气湿度在30%~40%之间，故C错误；
D．当空气湿度为50%时，空气湿度传感电阻为50Ω，根据欧姆定律可知电路电流
定值电阻R2消耗的电功率P=I22R2 = (0.15A)2×30Ω=0.675W故D正确。
故选D。
二、实验探究题（本大题共5个小题，11题5分，12题7分，13题7分，14题4分，15题4分，共27分）
11．在“探究水在沸腾前后温度变化的特点”实验中：
(1)实验中加上纸盖的目的是 ；
(2)调整好器材后，用酒精灯给水加热，在水温升高到90℃后，每隔1min记录一次温度，直到水沸腾并持续一段时间。将测得的数据记录在如下表格中，请根据表格数据在图乙中描点后画出水沸腾前后温度与时间的关系曲线 ；
(3)由实验数据可以得到：水沸腾时的温度是98℃，此时当地大气压 （选填“高于”“低于”或“等于”）1个标准大气压；
(4)通过实验可以得出水在沸腾前、后温度变化的特点是 ；
(5)熄灭酒精灯后，发现水并未立即停止沸腾，其主要原因是石棉网的温度 。
【答案】(1)减少热量散失
(2)
(3)低于
(4)水在沸腾前温度不断升高，沸腾后温度保持不变
(5)高于水的沸点
【详解】（1）在烧杯上盖硬纸板是为了防止产生的水蒸气带走热量，减少热量散失。
（2）根据表中数据在图像中画出温度与时间的对应点，然后用平滑的曲线连接，如图所示：
（3）由于标准大气压下水的沸点为100℃，气压越低，沸点越低，因此当地大气压低于标准大气压。
（4）通过实验可以得出，在加热过程中，水在沸腾前温度不断升高，沸腾后温度保持不变。
（5）水沸腾的条件是：达到沸点、不断吸热。故想要持续沸腾，必须持续加热；熄灭酒精灯以后，水还能沸腾，说明温度达到沸点，还要从外界继续吸热，而石棉网的温度高于水的沸点，所以停止加热后，水依然可以从石棉网吸收热量。
12．小明同学利用如图装置探究“液体内部压强的特点”。
（1）组装好的压强计中的U形管 （选填“是”或“不是”）连通器；
（2）小明检查压强计的气密性时，用手指不论轻压还是重压橡皮膜，发现U形管两边液柱的高度差变化 （选填“大”或“小”），表明其气密性差。小明调节好压强计后，U形管两边液面相平；
（3）小明把金属盒分别浸入到甲、乙图中的两种液体（水或酒精中），发现图甲中U形管两边液柱的高度差较小，他判断图甲中的液体是酒精，其结论不可靠，原因是没有控制金属盒在液体中的 ；他改变图乙中金属盒的深度，其探究情况如图丙所示；
（4）小明应该比较图 ，得出金属盒离液面的距离越深，U形管两边液柱的高度差就越大，表示液体的压强就越 ；
（5）小明发现在同种液体中，金属盒所处深度相同时，只改变金属盒的方向，U形管两边液柱的高度差不变，表明 ，液体内部向各个方向的压强相等；
（6）若在图乙中当竖直向上缓慢取出探头时，在探头露出液面之前探头所受的浮力 （选填“变大”“不变”或“变小”）。
【答案】 不是 小 深度相同 乙、丙 大 同种液体同一深度 变大
【详解】（1）[1]连通计应具备上端开口、底部连通的结构，而压强计的U形管有一端口是封闭的，所以压强计不是连通器。
（2）[2]小明检查压强计的气密性时，用手指不论轻压还是重压橡皮膜，发现U形管两边液柱的高度差变化小，表明其气密性差。
（3）[3]研究液体压强与液体密度的关系，要控制液体的深度相同，小明把金属盒分别浸入到甲、乙图中的两种液体中，没有控制金属盒在液体中的深度相同，故结论不可靠。
（4）[4][5]研究液体压强与液体深度的关系，要控制液体的密度相同，故小明应该比较图乙、丙，得出金属盒离液面的距离越深，U形管两边液柱的高度差就越大，表示液体的压强就越越大。
（5）[6]小明发现在同种液体中，金属盒所处深度相同时，只改变金属盒的方向，U形管两边液柱的高度差不变，表明同种液体同一深度，液体内部向各个方向的压强相等。
（6）[7]在图乙中当竖直向上缓慢取出探头时，因探头深度变小，根据p=ρgh，液体产生的压强变小，橡皮膜凹陷程度变小，探头排开液体的体积变大，由阿基米德原理，在探头露出液面之前探头所受的浮力变大。
13．“探究电流与电压和电阻的关系”的实验中，准备的电学器材如下：电源（电压保持4.5V不变）、电流表、电压表、滑动变阻器R标有“30Ω，1A”、定值电阻（5Ω、10Ω、20Ω、30Ω）、开关、导线若干。
（1）“探究电流与电压的关系”实验：
①某同学断开开关，按如图甲所示电路图连接实物。试触时发现：电流表指针向零刻度线左侧偏转，如图乙所示，则电路连接出现的错误是 。纠正错误后，闭合开关，发现电流表无示数，电压表示数接近4.5V，则电路故障是 ；
②排除故障后开始实验，应将滑动变阻器滑片P向 （选填“左”或“右”）滑动，使电阻R0两端电压由1.5V逐渐增大到2V、2.5V，读出所对应的电流值。其中第二次电流表示数如图丙所示为 A。实验数据如表所示；
③分析数据，得出结论：电阻一定时，导体中的电流与导体两端电压成 比；
（2）“探究电流与电阻的关系”实验：
①将10Ω的定值电阻接入A、B两点间，调节滑动变阻器的滑片P，使电压表示数为2V，读出电流表示数；
②接下来用20Ω的电阻替换10Ω的电阻，闭合开关，调节滑动变阻器的滑片P，使电压表示数 （选填“大于”、“小于”或“等于”）2V时，读出电流表示数；
③将实验器材中 （选填“5Ω”或“30Ω”）定值电阻接入A、B两点间，无论怎样移动滑片P都无法完成实验。
【答案】 电流表正负接线柱接反 定值电阻断路，电压表串联在电路中了
左 0.2 正 等于 30Ω
【详解】（1）[1][2]在连接或拆解电路时，为了保护电路，开关必须要断开；开关闭合后，小阳发现电流表指针在零刻度线左端，其原因是电流表正负接线柱接反了；闭合开关，发现电流表无示数，初步判断电路断路，但是电压表示数接近4.5V电源电压，故可判断定值电阻断路，此时电压表被串联在电路中，此时电压表测量的是电源的电压。
[3][4]移动滑片让定值电阻两端电压变大，根据分压原理可知此时需要让滑动变阻器接入电路的阻值变小，故应该将滑片向左移动；由图丙可知，电流表选用小量程，分度值为，其示数为。
[5]探究通过导体的电流与导体两端电压的关系时，需控制电阻不变，发现通过电阻的电流随着电阻两端的电压增大而增大，并且电压和电流之比是一个定值，故可得结论：当导体电阻一定时，通过导体的电流与导体两端的电压成正比。
（2）[6][7]探究电流与电阻的实验中应控制电阻的电压不变，使电压表的示数为；图中电源电压为，当间换成的电阻时，电路的电流为
根据串联电路电压的规律知，滑动变阻器两端的电压为
滑动变阻器两端的电阻为
即变阻器的最大阻值至少为，所以当间换成的电阻时，无论怎样移动滑片，都无法完成实验是因为滑动变阻器的电阻太小了。
14．如图所示，这是科技迷小明制作的“真空炮”模型，在一根两端开口、内壁光滑且水平放置的透明塑料管左端管口处放置一枚弹丸（弹丸直径和塑料管内壁直径相等），管口两端各有一块可自由开合的挡板，靠近管口右端连接一抽气机。抽气一段时间后，迅速将左侧挡板打开，弹丸便可冲开另一挡板从管右端射出。弹丸从管口射出的出口速度与哪些因素有关呢？小明提出了如下猜想：
A．与弹丸的形状有关。
B．与塑料管的长度有关。

（1）该设计中，弹丸受到的动力来自其两端气体的 ，实验中抽气后应该迅速打开挡板1，使弹丸冲开另一挡板并从管右端射出；
（2）小明在塑料管壁的弹丸出口处安装了多套光电速度传感装置，用于测量弹丸的出射速度。每次实验都用抽气机充分抽气，最终得到下表数据；
通过分析序号 的实验数据，我们可以发现，其他条件不变时，弹丸的出射速度与其形状有关，子弹形的弹丸出射速度较大；
（3）通过分析序号1和2的实验数据，我们可以发现：其他条件不变时， ；
（4）我们还可以猜想弹丸的出射速度可能与 有关。
【答案】 气压差 1、3/2、4 塑料管长度越大，弹丸出射速度越大 弹丸质量
【详解】（1）[1]抽气机将透明塑料管内的气体抽出，管内气体压强减小，外界大气压大于里面的大气压，里外气压差将弹丸压出。
（2）[2]实验1、3或2、4的弹丸形状不同，弹丸的质量相同、塑料管长度，所以通过分析序号1、3或2、4的实验数据，我们可以发现，其他条件不变时，弹丸的出射速度与其形状有关，子弹形的弹丸出射速度较大。
（3）[3]由序号1和2的实验数据可知，弹丸形状相同，弹丸质量相同，塑料管质量不同，塑料管长度长的，弹丸出射速度大，所以可以发现：其他条件不变时，塑料管长度越大，弹丸出射速度越大。
（4）[4]影响弹丸的出射速度的因素较多，例如弹丸的质量、弹丸的材质等。
15．小明学习了测量物质的密度后，发现了文具盒中新买的一块长方体的橡皮，于是想要自选一些器材，测量这块橡皮的密度，请你帮他完成实验方案。（温馨提示：注意实验方案的可操作性。）
（1）实验器材： ；
（2）实验步骤： ；
（3）橡皮密度的表达式： 。
【答案】 电子秤、刻度尺 ①用电子秤称出橡皮的质量m；②用刻度尺测量橡皮的长a、宽b、高c
【详解】（1）[1]测量橡皮泥的密度，据知，需要测量质量及体积，因为橡皮泥较易形变，可将其捏成长方体，然后测量长、宽、高，便可求出体积，所以所用的器材为电子秤和刻度尺。
（2）[2]实验时，①用电子秤称出橡皮的质量m；
②用刻度尺测量橡皮的长a、宽b、高c。
（3）[3]橡皮泥的体积
其密度
三、综合应用题（本大题共6个小题，16题1分、17题2分，18题5分，19题2分，20题6分，21题7分，共23分）
16．现在，很多家庭购买了投影电视机。如图所示，某型号投影电视机将传输过来的图象通过投影仪的镜头成像，并将所成的像投射到特制屏幕或者白墙上；屏幕画面的大小可通过移动投影仪的前后位置来调节，要想使屏幕画面更大一些，可将投影仪向 （选填“靠近”或“远离”）屏幕的方向移动。
【答案】远离
【详解】根据投影仪的成像原理可知，物距大于焦距、小于二倍焦距，像距大于二倍焦距，即屏幕离投影仪的距离应大于二倍焦距，成倒立、放大的实像，要使屏幕上的像变大，需要增大像距、减小物距，所以应将投影仪向远离屏幕的方向移动。
17．如图所示是工厂、加油站里常见的静电清除杆。当工人进行静电清除时，只需站在杆旁，用手触摸静电清除杆顶部的黑色圆球即可。若人体带正电，则清除静电时，杆内电流的方向为 （选填“由上到下”或“由下到上”）。生活中还有哪些措施是为了清除静电？举出一例 。
【答案】 由上到下 见解析
【详解】[1]若人体带正电，由电流方向的规定可知，清除静电时，杆内电流的方向为由上到下。
[2]日常生活中发现头发无法梳理时，将梳子浸入水中片刻，等静电消除之后，便可以将头发梳理服帖了。
18．阅读短文，回答问题。
空气阻力在赛车界中有这么一句话：“谁控制好空气，谁就能赢得比赛！”这里所说的空气，指的就是空气阻力。物体在空气中运动时，会受到阻力作用，该阻力叫做空气阻力。空气阻力的大小与物体的运动速度有关，速度越大，阻力越大；空气阻力的大小还跟物体的横截面积有关，横截面积越大，阻力越大；此外，空气阻力的大小跟物体的形状也有关，头圆尾尖的物体受到的阻力较小。物体（以雨滴为例）从高空由静止下落，速度会越来越大，它所受的空气阻力也会越来越大；下落一段距离后，雨滴将以某一速度做匀速直线运动，这个速度通常被称为收尾速度。
（1）关于空气阻力，下列说法正确的是 ；
A．飞机为了减小阻力，应做成头尖尾圆的形状
B．降落伞从空中下落时因横截面积较大，更利于增大空气阻力
C．赛车要赢得比赛，应设法增大空气阻力
（2）雨滴在高空形成后从静止开始下落，其速度越来越大，是由于它受到的重力 （选填“大于”、“小于”或“等于”）空气阻力；
（3）下落过程中，随着雨滴速度的增大，受到的空气阻力 （前两空均选填“增大”、“减小”或“不变”）；当雨滴受到的阻力 （选填“大于”、“小于”或“等于”）重力时，雨滴的速度达到收尾速度；
（4）若雨滴下落时受到的空气阻力仅与其速度的平方成正比，即。，，则一滴质量为0.16g的雨滴下落时的收尾速度为 m/s。（g取10N/kg）
【答案】 B 大于 增大 等于 4
【详解】（1）[1] A．飞机做成头圆尾尖的形状可以减小空气的阻力，故A错误；
B．降落伞从空中下落时因横截面积较大，可以增大空气阻力，故B正确；
C．赛车要赢得比赛，应设法减小空气阻力，增大汽车的速度，故C错误；
故选B。
（2）[2]雨滴在高空形成后从静止开始下落后，由于开始重力大于阻力，合力方向向下，所以速度越来越大。
（3）[3][4]由“流体阻力大小与物体运动速度大小有关，速度越大，阻力越大”知，雨滴下落过程中受到的阻力随速度的增加而增大；当雨滴受到的阻力等于重力时，雨滴的速度不再改变，开始做匀速直线运动。
（4）[5]由题意知道，滴下落到收尾速度时，阻力
由知道
19．如图所示为小阳同学立定跳远的4个分解动作，请你画出小阳进行第二个动作时的受力示意图。（不考虑空气阻力，图中黑点表示重心）

【答案】
【详解】不计空气阻力，小阳进行第二个动作时，只受到重力的作用，作用点在重心，方向是竖直向下的，符号为G；如图所示：

20．如图所示是小梦家的新能源汽车。五一假期，小梦一家驾驶汽车出行，在某段公路上匀速直线行驶30min行驶了36km。已知车和人的总质量为，轮胎与地面的总接触面积为，行驶过程中汽车的牵引力为总重的。求此过程中：
（1）汽车匀速行驶的速度；
（2）汽车牵引力做功的功率。
【答案】（1）72km/h；（2）3.6×104W
【详解】解：（1）汽车匀速行驶的速度
（2）汽车牵引力
汽车牵引力做功的功率
答：（1）汽车匀速行驶的速度72km/h；
（2）汽车牵引力做功的功率3.6×104W。
21．小丽的妈妈买了一款全自动电炖锅，如图所示，其参数如下表。内部简化电路主要由两个电阻R1、R2和开关S、S1组成。当开关S、S1都闭合时，只有R2工作，电炖锅处于加热挡；当开关S闭合，S1断开时，R1、R2同时工作，电炖锅处于保温挡。此锅把质量为1kg的粥由20℃加热到100℃，所用的时间为4min，已知（c粥=4.2×103J/(kg·°C)。请你完成下列问题。
(1)将方框中电炖锅的简化电路补充完整；
(2)求电阻R1、R2的阻值；
(3)求此锅在上述时间内的加热效率。
【答案】(1)(2)217.8Ω；(3)
【详解】（1）根据题意知道，R1、R2串联，开关S1与R1并联，S控制整个电路，故简化电路如图所示：
（2）当开关S、S1都闭合时，只有R2工作，电炖锅处于加热挡，R2的阻值
当开关S闭合，S1断开时，R1、R2同时工作，电炖锅处于保温挡，电路总电阻
R1的阻值R1=R-R2=242Ω-24.2Ω=217.8Ω
（3）粥吸收的热量
由得，电炖锅消耗的电能
电炖锅的加热效率
空气湿度/%
10
20
30
40
50
60
70
电阻R1/Ω
250
150
100
70
50
30
10
时间/min
0
1
2
3
4
5
6
7
温度/℃
90
92
94
96
98
98
98
98
实验次序
1
2
3
U/V
1.5
2
2.5
I/A
0.15
△
0.25
实验序号
弹丸形状
弹丸质量/g
塑料管长度/cm
弹丸出射速度/（m•s﹣1）
1
子弹形
10
15
18
2
子弹形
10
25
22
3
球形
10
15
10
4
球形
10
25
13
额定电压
220V
加热挡
2000W
保温挡
200W
