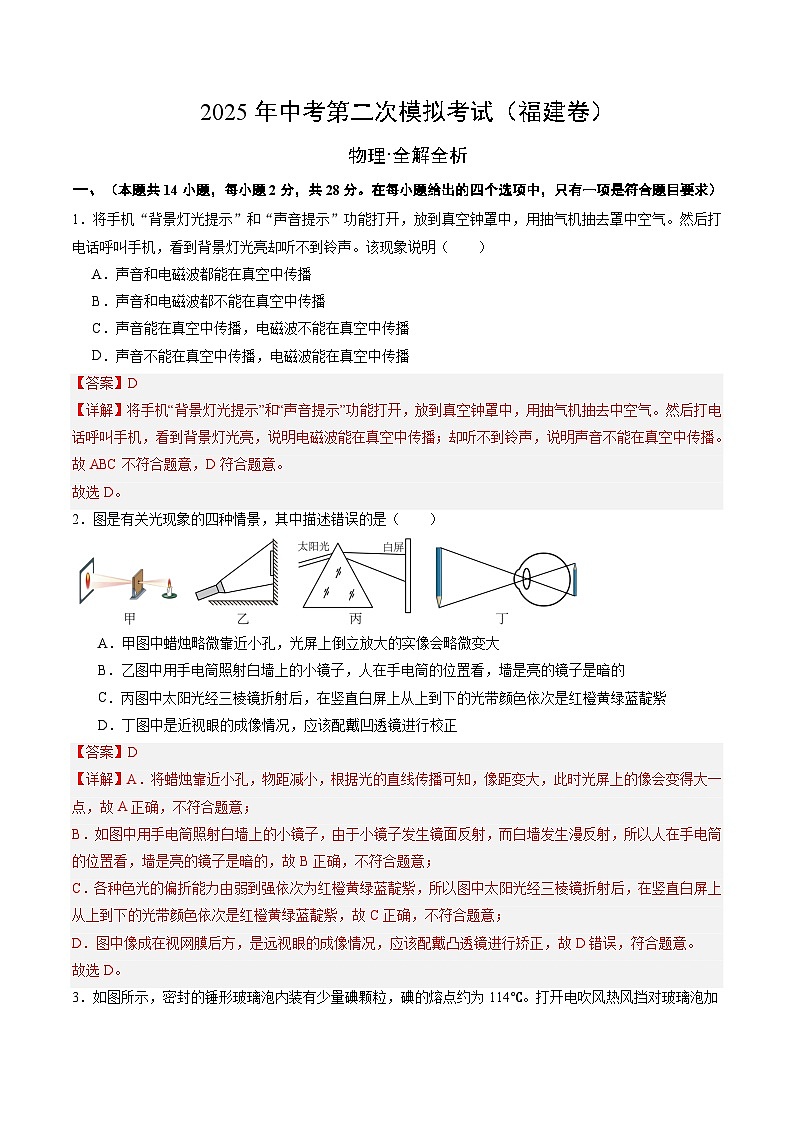

2025年中考第二次模拟考试卷：物理（福建卷）（解析版）

这是一份2025年中考第二次模拟考试卷：物理（福建卷）（解析版），共24页。试卷主要包含了填空题，作图题，简答题，实验题，计算题等内容，欢迎下载使用。
一、（本题共14小题，每小题2分，共28分。在每小题给出的四个选项中，只有一项是符合题目要求）
1．将手机“背景灯光提示”和“声音提示”功能打开，放到真空钟罩中，用抽气机抽去罩中空气。然后打电话呼叫手机，看到背景灯光亮却听不到铃声。该现象说明（ ）
A．声音和电磁波都能在真空中传播
B．声音和电磁波都不能在真空中传播
C．声音能在真空中传播，电磁波不能在真空中传播
D．声音不能在真空中传播，电磁波能在真空中传播
【答案】D
【详解】将手机“背景灯光提示”和“声音提示”功能打开，放到真空钟罩中，用抽气机抽去中空气。然后打电话呼叫手机，看到背景灯光亮，说明电磁波能在真空中传播；却听不到铃声，说明声音不能在真空中传播。故ABC不符合题意，D符合题意。
故选D。
2．图是有关光现象的四种情景，其中描述错误的是（ ）
A．甲图中蜡烛略微靠近小孔，光屏上倒立放大的实像会略微变大
B．乙图中用手电筒照射白墙上的小镜子，人在手电筒的位置看，墙是亮的镜子是暗的
C．丙图中太阳光经三棱镜折射后，在竖直白屏上从上到下的光带颜色依次是红橙黄绿蓝靛紫
D．丁图中是近视眼的成像情况，应该配戴凹透镜进行校正
【答案】D
【详解】A．将蜡烛靠近小孔，物距减小，根据光的直线传播可知，像距变大，此时光屏上的像会变得大一点，故A正确，不符合题意；
B．如图中用手电筒照射白墙上的小镜子，由于小镜子发生镜面反射，而白墙发生漫反射，所以人在手电筒的位置看，墙是亮的镜子是暗的，故B正确，不符合题意；
C．各种色光的偏折能力由弱到强依次为红橙黄绿蓝靛紫，所以图中太阳光经三棱镜折射后，在竖直白屏上从上到下的光带颜色依次是红橙黄绿蓝靛紫，故C正确，不符合题意；
D．图中像成在视网膜后方，是远视眼的成像情况，应该配戴凸透镜进行矫正，故D错误，符合题意。
故选D。
3．如图所示，密封的锤形玻璃泡内装有少量碘颗粒，碘的熔点约为114℃。打开电吹风热风挡对玻璃泡加热，温度约为60℃，一段时间后，观察到玻璃泡内弥漫着紫红色的碘蒸气，停止加热，冷却后玻璃泡内又出现碘颗粒。关于这个过程，下列说法中正确的是（ ）
A．加热时，碘颗粒熔化B．冷却时，碘蒸气凝固
C．加热时，碘颗粒升华D．冷却时，碘蒸气液化
【答案】C
【详解】已知碘的熔点约为114℃。用电吹风热风挡对玻璃泡加热，温度约为60℃，低于碘的熔点，碘没有发生熔化，观察到玻璃泡内弥漫着紫红色的碘蒸气，说明固态的碘颗粒升华成碘蒸气；停止加热，冷却后玻璃泡内又出现碘颗粒，说明碘蒸气遇冷凝华成颗粒，故ABD错误，C正确。
故选C。
4．电冰箱通电后，制冷剂被压缩机从蒸发器内吸出、压缩后进入冷凝器，随后进入蒸发器……，通过这样的循环，实现制冷效果，如图所示。下列说法正确的是（ ）
A．制冷剂需选用不容易汽化的物质B．制冷剂需选用汽化吸热能力弱的物质
C．制冷剂在冷凝器内液化放出热量D．打开工作中的冰箱门，最终能使整个房间内降温
【答案】C
【详解】A．冰箱是利用制冷剂汽化时吸热、液化时放热，在系统内循环流动，达到制冷目的，制冷剂需选用容易汽化的物质，故A错误；
B．制冷剂需选用汽化吸热能力强的物质，这样才能在蒸发器内吸收更多的热量，实现更好的制冷效果，故B错误；
C．制冷剂在冷凝器的管子通过压缩体积的方式液化，从而向冰箱外放出热量，故C正确；
D．打开工作中的冰箱门，冰箱内的冷空气会流出，但冰箱为了维持低温会消耗更多的电能，压缩机工作时会产生更多的热量，最终能使整个房间内升高，故D错误。
故选C。

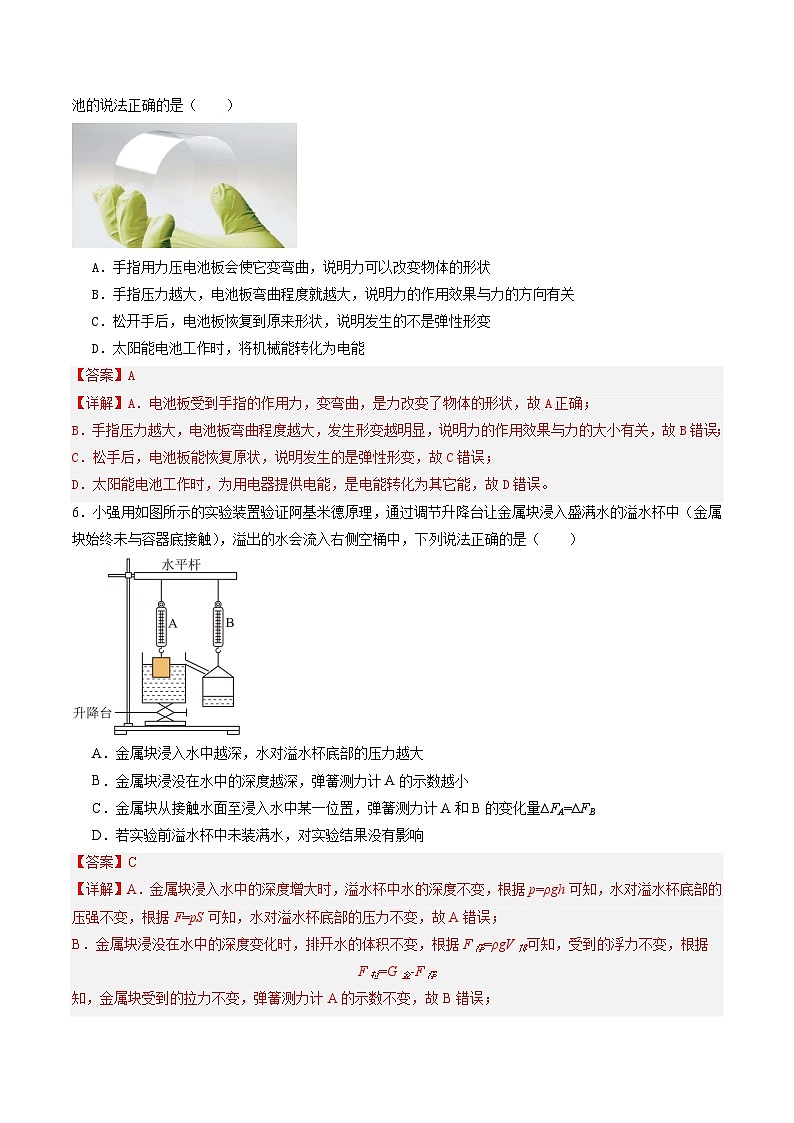

5．如图所示为我国科学家研制的可以像纸片一样弯曲，且不易断裂的高柔韧性太阳能电池。下列有关该电池的说法正确的是（ ）
A．手指用力压电池板会使它变弯曲，说明力可以改变物体的形状
B．手指压力越大，电池板弯曲程度就越大，说明力的作用效果与力的方向有关
C．松开手后，电池板恢复到原来形状，说明发生的不是弹性形变
D．太阳能电池工作时，将机械能转化为电能
【答案】A
【详解】A．电池板受到手指的作用力，变弯曲，是力改变了物体的形状，故A正确；
B．手指压力越大，电池板弯曲程度越大，发生形变越明显，说明力的作用效果与力的大小有关，故B错误；
C．松手后，电池板能恢复原状，说明发生的是弹性形变，故C错误；
D．太阳能电池工作时，为用电器提供电能，是电能转化为其它能，故D错误。
6．小强用如图所示的实验装置验证阿基米德原理，通过调节升降台让金属块浸入盛满水的溢水杯中（金属块始终未与容器底接触），溢出的水会流入右侧空桶中，下列说法正确的是（ ）
A．金属块浸入水中越深，水对溢水杯底部的压力越大
B．金属块浸没在水中的深度越深，弹簧测力计A的示数越小
C．金属块从接触水面至浸入水中某一位置，弹簧测力计A和B的变化量∆FA=∆FB
D．若实验前溢水杯中未装满水，对实验结果没有影响
【答案】C
【详解】A．金属块浸入水中的深度增大时，溢水杯中水的深度不变，根据p=ρgh可知，水对溢水杯底部的压强不变，根据F=pS可知，水对溢水杯底部的压力不变，故A错误；
B．金属块浸没在水中的深度变化时，排开水的体积不变，根据F浮=ρgV排可知，受到的浮力不变，根据
F拉=G金-F浮
知，金属块受到的拉力不变，弹簧测力计A的示数不变，故B错误；
C．由图可知，弹簧测力计A的示数
FA=G-F浮
弹簧测力计B的示数
FB=G桶+G排
则∆FA=∆F浮，∆FB=∆G排，根据阿基米德原理可知，∆F浮=∆G排，则∆FA=∆FB，故C正确；
D．若实验前溢水杯中未装满水，则测得的F浮不变、G排偏小，对实验结果有影响，故D错误。
故选C。
7． 将四个定值电阻a、b、c、d分别接入不同电路中，测出各电阻两端的电压U和通过的电流I，把测得的数据描点在坐标系中，如图所示．下列关系式中不正确的是（ ）
A. B. C. D.
【答案】B
【解析】
【详解】设电流每个小格为，电压为。
AB．由可知，电功率的大小为图像纵横坐标之积，相当于以纵、横坐标为边的矩形面积，由图像可知
又
得
故A正确，不符合题意，故B错误，符合题意；
CD．由可知，电阻大小为图像纵、横坐标之比，由图像可知
又
得
故CD正确，不符合题意。
故选B。
8. 检验人员在甲、乙、丙三支相同试管中分别盛放不同密度的硫酸铜溶液，在每支试管内滴入一滴体积相同的同一病毒感染者的血液，一段时间后出现了如图所示的情形，此时硫酸铜溶液深度相同。则下列说法正确的是（ ）
A．检验者的血液密度和甲试管中硫酸铜溶液的密度相等
B．三试管中血液的浮力大小关系是：F浮甲=F浮乙＞F浮丙
C．丙试管硫酸铜溶液对试管底部的压强最大
D．丙试管对试管架底座的压力最大
【答案】B
【详解】A．检验者的血液在甲中漂浮，根据浮沉条件可知，检验者的血液密度小于甲试管中硫酸铜溶液的密度，故A错误；
B．同一病毒感染者、体积相同的一滴血液的重力相同，甲中血液漂浮，浮力等于重力；乙中血液悬浮，浮力等于重力；丙中血液沉底，浮力小于重力，所以
F浮甲＝F浮乙＞F浮丙
故B正确；
C．根据浮沉条件，血液滴在乙中悬浮，则血液的密度与乙试管中硫酸铜溶液的密度相同；血液在丙中沉底，则血液密度大于丙试管中硫酸铜溶液的密度，故可知硫酸铜溶液密度：ρ甲>ρ乙>ρ丙，由图知液面相平，由公式p＝ρgh可得，p甲>p乙＞p丙，故C错误；
D．甲中液体的密度最大，由图知甲液体的体积最大，乙、丙液体的体积相同，由
G＝mg＝ρgV
知，甲中液体的重力最大，甲试管对试管架底座的压力最大，故D错误。
故选B。
9. 某交通路口指示车辆通行的信号灯由红灯和绿灯组成，红灯停，绿灯行，以下是红、绿灯工作时的电路简图。你认为正确的是（ ）
A．B．C．D．
【答案】D
【详解】由生活经验可知，红绿信号每次只能亮其中一个灯，不能同时亮，即不能同时工作，每个可独立工作，所以两灯应并联，且各有一个开关控制，干路上没有开关。故D符合题意，ABC不符合题意。
故选D。
10. 心肺机用“电动泵”替代心脏，推动血液循环，“电动泵”的工作原理如图所示，将线圈ab固定在活塞一端，利用其与固定磁铁间的相互作用带动活塞运动，从而使血液定向流动。阀门都只能单向开启，反向则封闭管路，当线圈中的电流从a流向b时，下列说法正确的是（ ）
A．线圈周围有磁场和磁感线B．线圈左端是N极
C．活塞将向左运动D．此时“电动泵”处于送血状态
【答案】C
【详解】A．通电导线周围存在磁场，磁感线是为了描述磁场而引入的假想曲线，实际并不存在，故A错误；
B．电流从a流向b时，根据安培定则可知，线圈右端是N极、左端是S极，故B错误；
C．根据“异名磁极相互吸引”可知，活塞将向左运动，故C正确；
D．由图可知，活塞向左运动时，泵内容积变大，则阀门关闭、打开，此时“电动泵”处于抽血状态，故D错误。
故选C。
11. 如图所示，是小明家新买的煮茶器的照片，接通电源后壶中的水被加热，满屋子茶香。下列关于煮茶器的说法中正确的是（ ）
A. 用电器着火时应立即切断电源
B. 煮茶器的三脚插头可以插入两孔插座
C. 可以用湿布擦拭正在工作的煮茶器底座
D. 进行检修时不必断开电源开关
【答案】A
【解析】
【详解】A．用电器着火时应立即切断电源，然后再进行灭火，故A正确；
B．煮茶器的三脚插头的其中一个脚是用来接地的，防止漏电时发生触电事故，不可以插入两孔插座，故B错误；
C．生活中的水是导体，不可以用湿布擦拭正在工作的煮茶器底座，有可能发生触电事故，故C错误；
D．进行检修时必须断开电源开关，防止发生触电事故，故D错误。
故选A。
12. 如图是我国自主研发的“极目一号”Ⅲ型浮空艇，外形像大白鲸，整体呈流线型，尾部有三个尾翼。其内部有两个气囊，一个气囊装有密度比空气小的氦气，另一个气囊内充有空气，艇体通过排放空气实现上升。艇体用特种缆绳与地面相连，缆绳中布置细电缆和光纤。下列关于浮空艇分析错误的是（ ）
A．艇体整体呈流线型是为了减小空气阻力的影响
B．浮空艇在上升过程中受到的浮力变大
C．缆绳中布置光纤，目的是实时传输通信数据
D．缆绳应选择密度小、强度大的材料
【答案】B
【详解】A．艇体整体呈流线型，是为了减小空气阻力的影响，故A正确，不符合题意；
B．浮空艇在上升过程中，排开空气的体积不变，根据F浮​=ρ空气gV排​可知，受到的浮力不变，故B错误，符合题意；
C．缆绳中布置光纤，目的是实时传输通信数据，故C正确，不符合题意；
D．缆绳应选择密度小、强度大的材料，这样在体积相同时，质量小，便于操作，故D正确，不符合题意。
故选B。
13. 如图所示，A、B两物体叠放在水平桌面上，，，A、B均为正方体，边长分别为20cm、10cm。在拉力的作用下，5s内，物体A、B一起向右匀速直线移动了3m。若不计滑轮和绳自重及绳与滑轮间的摩擦，下列说法错误的是（ ）
A．A与B之间的摩擦力为0B．A对地面的压强为2500Pa
C．绳子自由端移动的速度为1.2m/sD．拉力F做功的功率为30W
【答案】D
【详解】A．物体A、B一起向右匀速直线运动，A、B之间没有相对运动和相对运动趋势，故A与B之间的摩擦力为0，故A正确，不符合题意；
B．A对地面的压力等于A和B组成的整体的重力，为
则A对地面的压强为
故B正确，不符合题意；
C．与动滑轮连接的绳子段数n=2，根据滑轮组绳子自由端与物体移动距离的规律可知，绳子自由端移动的距离为
则绳子自由端移动的速度为
故C正确，不符合题意；
D．拉力F做功为
则拉力F做功的功率为
故D错误，符合题意。
故选D。
14. 如图所示的电路，电源电压保持不变，甲、乙均为滑动变阻器。开关S闭合后，甲、乙接入电路的电阻分别为、，此时电路的总功率为。若将甲接入电路的阻值增大10Ω，乙接入电路的阻值减小10Ω，电路的总功率仍为；若将甲接入电路的阻值增大6Ω，乙接入电路的阻值减小6Ω，此时，甲的电功率为，乙的电功率为，则（ ）
A．B．
C．D．
【答案】D
【详解】由图可知，两个滑动变阻器并联，电压相等，开关S闭合后，甲、乙接入电路的电阻分别为、，此时电路的总功率为，则有
若将甲接入电路的阻值增大10Ω，乙接入电路的阻值减小10Ω，电路的总功率仍为，则有
即
解得
即
若将甲接入电路的阻值增大6Ω，乙接入电路的阻值减小6Ω，即
则此时甲的电阻大于乙的电阻，根据可知，并联电压相同，甲的电功率小于乙的电功率，即
故D符合题意，ABC不符合题意。
故选D。
二、填空题（本大题共6小题，每空1分，共12分）
15．医院经常用 （选填“红外线”或“紫外线”）灯灭菌；利用超声波排除人体内的结石，是利用声波能传递 （选填“信息”或“能量”）的性质。
【答案】 紫外线 能量
【详解】[1]紫外线具有杀菌作用，医院的手术室、病房里用紫外线灯灭菌。
[2]超声波有很强的穿透性，能够传递能量，外科医生可以利用超声波除去人体内的结石，是利用了声波能传递能量。
16．收割机以3m/s的速度在田地里匀速直线行驶720m，所用时间是 s；黄澄澄的稻谷颜色是由它 （选填“反射”或“透过”）的色光决定的。
【答案】 240 反射
【详解】[1]收割机行驶的时间为
[2]不透明的物体的颜色由它反射的颜色来决定，所以，黄澄澄的稻谷颜色是由它反射的色光决定的。
17．感冒发烧时可用冷毛巾给头部降温，是利用 的方式改变内能。一台某型号四冲程汽油机飞轮转速是1800r/min，该汽油机工作时每秒对外做功 次。
【答案】 热传递 15
【详解】[1]用冷手巾给头部降温时，头部吸收了热量，温度降低，内能减少，是利用热传递方式改变内能。
[2]该汽油机飞轮的速度
飞轮每转动两次，对外做功一次，所以该汽油机每秒对外做功15次。
18． 芳芳用如图所示的装置进行实验探究（不计弹簧测力计的重力）：当水平向左的拉力时，物体B水平向左匀速运动（B足够长），弹簧测力计示数为4N且保持不变，此时物体A受到的摩擦力大小为 N，物体B对地面的摩擦力大小为 N。
【答案】 4 6
【详解】[1] 对物体A受力分析可知，水平方向上受到向左的摩擦力和向右的弹簧的拉力，又物体A保持静止，则物体A受力平衡，即摩擦力的大小和弹簧的拉力大小相等，则物体A受到的摩擦力为4N。
[2] 力的作用是相互的，B对A的摩擦力水平向左，大小为4N，则物体A对物体B的摩擦力大小为4N，方向水平向右，此时物体B水平向左匀速运动，水平方向上受到A对其向右的摩擦力、地面对其向右的摩擦力和向左的拉力，根据力的平衡条件，地面对B的摩擦力为
力的作用是相互的，所以物体B对地面的摩擦力大小为6N。
19． 如图甲所示，足够高的圆柱形薄壁容器，装有适量的水放在水平桌面上。现将一个质量为2kg、底面积为100cm2的均匀长方体竖直放入容器中，受到容器的支持力为4N，此时物体所受浮力为 N。若再加入适量的水使长方体刚好漂浮，如图乙所示，则此时水面的高度与图甲相比增加了 cm。（，g取）
【答案】 16 4
【详解】[1]长方体的重力为
因为长方体受竖直向下的重力、竖直向上的浮力和支持力，并且
所以长方体受到的浮力
[2]由可得，长方体排开水的体积为
此时水面的高度为
因为长方体刚好漂浮，所以
此时物体排开的体积为
此时水面的高度
此时水面的高度与图甲相比增加的高度为
20．如图甲所示的煎饼锅具有高温和低温两个挡位，图乙是其内部简化电路图。当处于高温挡时，煎饼锅的加热功率为，则R1= ；处于低温挡时，煎饼锅的工作电流为1A，通电1min产生的热量为 J。
【答案】 51.6 13200
【详解】[1]由图乙可知，当两个开关都闭合时，电阻R2短路，电路只有R1，此时电路中电阻小，根据可知功率大，即为高温挡，则R1的电阻为
[2]当开关S1闭合，S2断开时，两个电阻串联，电路中电阻最大，根据可知功率小，即为低温挡，则通电1min产生的热量为
三、作图题（本题共2小题，每小题2分，共4分）
21．冰壶比赛中，推出去的冰壶最终会慢慢停下来。如图是正在水平向右运动的冰壶，请画出此时冰壶的受力示意图。
【答案】
【详解】冰壶比赛中正在水平向右运动，其在竖直方向受力平衡，受到竖直向下的重力，和地面对其竖直向上的支持力；在水平方向，被推出去的冰壶由于惯性继续向前运动，因此只受到水平向左的摩擦力，如图所示：
22．如图是古代劳动人民用桔槔汲水的简化图，请画出杠杆上A点受到的拉力F1及其力臂。
【答案】
【详解】杠杆上A点受到的拉力方向沿绳的方向向下，因此从A点沿绳向下画一条带箭头的线段，并标上“”。从支点向拉力的作用线作垂线，垂线段的长度就是力臂，如图所示
四、简答题（本题共1小题，共4分）
23． 《天工开物》记载的“透火焙干”是造纸的一道工序，其做法是将刚生产出的湿纸铺展开来张贴在烤火的墙上，如图所示。请你用所学的物理知识解释其中的原因。
【答案】见解析
【解析】
【详解】将纸铺展开来张贴是利用增大液体表面积的方法加快水分蒸发，使湿纸干得更快；把湿纸贴在热墙上；湿纸从墙上吸收热量，使纸的温度升高，从而使水分蒸发加快，使湿纸干得更快。
五、实验题（本题共5小题，每空1分，共30分）
24．如图所示是“研究影响滑动摩擦力大小因素”的实验装置。
（1）如图甲、乙、丙所示三种情况下，木板和毛巾保持不动，物块在弹簧测力计拉力作用下均做匀速直线运动。则物块所受滑动摩擦力的大小 （填“大于”“等于”或“小于”）弹簧测力计的示数；
（2）比较甲、乙实验，是为了研究滑动摩擦力大小与 的关系；比较乙、丙实验是为了研究滑动摩擦力大小与 的关系（均选填“压力”或“接触面的粗糙程度”）；
（3）小萌同学对实验装置进行改进，如图丁所示，用力拉动长木板向左运动，物块保持静止时弹簧测力计的示数 （填“大于”“等于”或“小于”）物块所受滑动摩擦力的大小。改进后的实验中小萌同学 （填“需要”或“不需要”）匀速拉动长木板。
【答案】 等于 压力 接触面的粗糙程度 等于 不需要
【详解】（1）[1]物块做匀速直线运动，故在水平方向上二力平衡，则物块所受滑动摩擦力大小等于弹簧测力计拉力的大小。
（2）[2][3]甲乙两图，接触面粗糙程度相同，压力大小不同，故可以研究滑动摩擦力大小与压力大小的关系；乙丙两图压力大小相同，接触面的粗糙程度不同，故可以研究滑动摩擦力大小与接触面的粗糙程度的关系。
（3）[4][5]物块相对地面保持静止，受力平衡，故弹簧测力计示数等于摩擦力大小；改进后物块始终保持静止，故不需要匀速拉动长木板。
25. 探究凸透镜成像的规律。
第一步：测量凸透镜焦距。
(1)让太阳光依次通过多个带孔的挡板，得到平行光后照射到凸透镜上，如图甲所示。若想找到透镜焦点，应 （选填“顺时针”“逆时针”）旋转透镜。找到焦点的位置后，测出透镜的焦距为15cm。
第二步：探究成像规律。
正确安装并调节实验器材，实验过程中凸透镜始终处于50cm刻度处。
(2)图乙中光屏上 （选填“能”“不能”）承接到清晰的像。
(3)将蜡烛移至15cm刻度处，若想在光屏上承接到清晰的像，光屏应向 （选填“左”“右”）移动，请写出生活中利用该成像特点的一个实例 。
(4)当光屏上成清晰的像时，若用遮光板遮住透镜上半部分，像如何变化？ ；
【答案】(1)顺时针
(2)不能
(3) 左 照相机
(4) 像会变暗
【详解】（1）根据透镜的三条特殊光线可知，平行于主光轴的光线将汇聚于焦点，故要找到焦点的位置，需要使光线平行于主光轴射入透镜，即应顺时针旋转透镜，使太阳光平行于凸透镜的主光轴射入。
（2）由（1）可知，透镜的焦距为15cm，由图乙可知，此时的物距为20cm，在一倍焦距和二倍焦距之间，根据凸透镜成像规律可知，若要成清晰的像，像距应大于二倍焦距，即大于30cm，而此时光屏与凸透镜的距离恰好为30cm，故不能承接到清晰的像。
（3）[1][2]将蜡烛移至15cm刻度处，此时的物距为35cm，大于二倍焦距，则像距应在一倍焦距与二倍焦距之间，即65cm与80cm之间，故光屏应向左移动，生活中利用该成像特点制成了照相机。
（4）[1]当光屏上成清晰的像时，若用遮光板遮住透镜上半部分，所成的像仍然完整，但像的亮度会下降，原因是光屏上承接的光线减少了。
26. 在某届泸州市青少年科技创新大赛中，小明制作的“杆秤液体密度计”如图甲所示，选取了一根质量不计的硬质轻杆，P为提挂点，P点的左侧端点A处悬挂透明塑料杯，右侧悬挂秤砣，不计细线质量。将相同体积不同密度的待测液体加入杯中，根据杠杆平衡条件可知，杠杆平衡时，秤砣悬挂点到P点的距离与待测液体的密度成一次函数关系，即可在杠杆上均匀标出刻度线来测量液体密度。其制作与测量过程中进行了如下操作：
（1）距离左端点A处10cm的位置制作提挂点P；用天平称得空塑料杯质量如图乙所示，则空塑料杯质量为 g；右侧秤砣采用50g钩码拴上细线制成；
（2）将空塑料杯悬挂在A点，调节右侧秤砣细线位置，使杠杆在水平位置平衡，此时细线位置处标记为“”，此刻度线到提挂点P距离为 cm；
（3）将100mL密度为的水倒入塑料杯中，在液面处作标记，调节秤砣细线位置使杠杆再次在水平位置平衡，并在此时秤砣细线位置处标记为“1”，此刻度线到提挂点P的距离为 cm；将“0”到“1”刻度线之间均分10等份，则该密度计的分度值为 ；按该分度值在杠杆上均匀画出刻度线，即杆秤密度计制作完成；
（4）用制作好的密度计测量某一液体密度时，将100mL的液体倒入空塑料杯中，秤砣细线位置如图丙所示，则待测液体密度为 ；
（5）制作好的密度计不仅能够测出液体的密度，还可以测算某些固体的密度。某次测量时，小明将石块放入空塑料杯中，杠杆平衡时，秤砣细线在“0.5”刻度处，再向杯中加水至100mL标记处（石块浸没），杠杆再次平衡时，秤砣细线在“1.3”刻度处，则小石块的密度为 。
【答案】 25 5 25 0.1 0.8 2.5
【详解】（1）[1]物体质量等于砝码质量加上游码对应刻度，即空烧杯质量为
（2）[2]把APB看作杠杆，P为支点，A点受力为
B点受力为
根据杠杆平衡条件，有
此刻度线到提挂点P距离为
（3）[3]100mL密度为的水倒入塑料杯中，水的质量为
A点受力为
根据杠杆平衡条件，有
此刻度线到提挂点P距离为
[4]“0”到“1”之间共20cm，将“0”到“1”刻度线之间均分10等份，每份2cm，则该密度计的分度值为0.1g/cm3。
（4）[5]如图丙所示，则待测液体密度为0.8g/cm3。
（5）[6]秤砣细线在“0.5”刻度处，此刻度线到提挂点P距离为15cm，将石块放入空塑料杯中，杠杆平衡时，秤砣细线在“0.5”刻度处，可得
则石块重力为
则石块质量为
秤砣细线在“1.3”刻度处，此刻度线到提挂点P距离为31cm，向杯中加水至100mL标记处（石块浸没），杠杆再次平衡时，秤砣细线在“1.3”刻度处，可得
则加入水的重力为
则加入水的体积为
则石块体积为
所以石块密度为
27. 密度计是根据“浮在液面上的物体所受浮力等于物体自重的原理”制作的。某学习小组在研究与密度有关的实验时，要自制一个简单的密度计。关于密度计及相关实验，请回答下列问题：
（1）如图甲，在一根一端封闭粗细均匀的玻璃管内放一些小铅粒使管能竖直浮于水中不动，设玻璃管的横截面积为S，管和管内铅粒总质量为m，水的密度为，则玻璃管在水面以下的长度 （用S、m、表示）；在玻璃管与水面交接处画上刻线并标记下1.0，代表这个位置对应的液体密度为水的密度的1.0倍。
（2）将这个自制密度计放置于某未知液体中，管竖直且漂浮不动时，如果标记1.0的刻线位于液面上方，距离管与液面交接处为，如图乙所示。则该液体密度与水的密度的比值为 （用、表示）；如果标记1.0的刻线位于液面下方，距离管与液面交接处为（题中未画出），则该液体密度与水的密度的比值为 （用、表示）；
（3）若用上述方法在玻璃管上依次标记0.7、0.8、0.9、1.1、1.2、1.3……的刻线，分别代表液体密度与水的密度的比值，则数值小的刻线在 （填“上边”或“下边”），刻线分布 （填“均匀”或“不均匀”）；
（4）现用某种密度较大的液体做成一个简易的气压计，当大气压为时，管内外液面高度差为，如图丙所示。现将管竖直向上提升少许，下端管口未露出槽内液面，管内外液面高度差将 （填“变大”“不变”或“变小”）；
（5）将（4）中简易气压计拿到山顶，发现管内外液面高度差为，则山顶的气压为 （用、、表示）。
【答案】 上边 不均匀 不变
【详解】（1）[1]玻璃管漂浮，根据浮沉条件，有
根据阿基米德原理
可得此时排开水的体积
（2）[2][3]由题意及图乙可知，此时排开液体的体积
因为自制密度计始终漂浮，浮力不变，根据阿基米德原理可得
如果标记1.0的刻线位于液面下方，则此时排开液体的体积
同理可得
（3）[4][5]由阿基米德原理可知，液体密度越小，玻璃管浸在液体中的体积越大，故数值小的刻度线在水的密度的上边，同时由（2）可知，浸在液体中的深度差和液体密度不成正比，故刻度线分布不均匀。
（4）[6]管内的液柱是由于受到大气压的作用，如果大气压不变，则液柱的高度将保持不变，即管内外液面高度差不变。
（5）[7]由（4）可知，液体的密度
山顶的气压
28. 探究“电流与电阻的关系”时，实验器材有：学生电源、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω）、开关一个、导线若干。
(1)请用笔画线代替导线将图甲中的实物图连接完整，要求：滑片P向右移动时电压表示数变大，导线不交叉。
(2)连接好电路，将电源电压调至4.5V，滑动变阻器阻值调到最大，闭合开关S，移动滑片P，发现电流表无示数，电压表示数始终接近电源电压，导致这一现象的原因可能是_________（填序号）。
A．滑动变阻器断路B．定值电阻R断路C．定值电阻R短路
(3)排除故障后利用前四个定值电阻进行实验，图乙是根据实验数据得到的I-R图像：
①其中阴影部分面积表示的物理量是 ，其值为 ；
②由实验图像可得出结论：在电压一定时， 。
(4)实验时更换为50Ω的定值电阻后，无论怎样移动滑动变阻器的滑片都不能使电压表示数达到原来的数值，为了能完成这次实验，下列措施可行的是_________（填序号）。
A．调高电源电压
B．将电压表改接到滑动变阻器两端
C．在电源和开关之间串联一个15Ω的电阻
(5)实验结束后，该小组用电压表和一个已知最大阻值为R0的滑动变阻器，测量未知电阻Rx的阻值。他们设计了如图丙所示电路图，实验操作如下：
①将滑动变阻器滑片P移到最右端，闭合开关S，此时电压表的示数为U1；
②将滑动变阻器滑片P移到最左端，此时电压表的示数为U2；
③则Rx= （用R0、U1、U2表示）。
【答案】(1)
(2)B
(3) 电压 通过导体的电流与导体的电阻成反比
(4)C
(5)
【详解】（1）由图甲可知，电压表测定值电阻两端电压，滑片P向右移动时电压表示数变大，根据欧姆定律可知，通过定值电阻的电流变大，则滑动变阻器与定值电阻串联，滑片P向右移动时其连入电路的阻值变小，因此将滑动变阻器的右下接线柱与定值电阻的右接线柱连接，如图所示：
（2）电流表无示数，说明电路中某处断路，电压表示数始终接近电源电压，说明电压表两接线柱到电源两极之间是通路，则可能的原因是定值电阻R断路，故B符合题意，AC不符合题意。
故选B。
（3）[1][2]由图乙可知，图中阴影部分的面积为I×R，则表示的物理量是电压，其值为
I×R=0.2A×15Ω=3V
[3]由图乙可知，图像上各点电流与电阻的乘积
0.6A×5Ω=3V
0.3A×10Ω=3V
0.2A×15Ω=3V
乘积为一定值，可得出结论：在电压一定时，通过导体的电流与导体的电阻成反比。
（4）A．根据串联电路电流、电压特点和欧姆定律可得
则。实验时更换为的定值电阻，即变大，则变大，下一步应减小至原来的数值，可减小或增大，调高电源电压，即增大，则增大，故A错误；
B．将电压表改接到滑动变阻器两端，不能改变定值电阻两端电压，故B错误；
C．在电源和开关之间串联一个的电阻，相当于增大了，则减小，故C正确。
故选C。
（5）步骤②，滑动变阻器连入电路的阻值为0，则电源电压等于此时电压表的示数；步骤①，根据串联电路的电压特点可知，两端电压
根据欧母定律可知，电路中的电流
则
六、计算题（本题共3小题，其中29题6分，30题7分，31题9分，共22分）
29. 共享电动自行车满足了人们对短途出行的需求。某型号电动自行车的部分参数如表所示，厂家在电动自行车出厂前在水平路面上进行骑行测试。（g取10N/kg）
请解答下列问题：
(1)轮胎能承受的最大压力是多少？
(2)实际测试者质量为70kg，以最高时速匀速骑行时所受阻力为人、车总重力的0.03倍，则骑行100s牵引力做功的功率为多少？
(3)电池充满电后，该测试者始终以最高时速骑行，电池能量的80%用于牵引力做功，则骑行的路程为多少？
【答案】(1)2000N
(2)216W
(3)48000m
【详解】（1）轮胎能承受的最大压力
F压=pS=2×105Pa×1×10-2m2=2000N
（2）人、车总重力
G=mg=(50kg+70kg)×10N/kg=1200N
以最高时速匀速骑行时所受阻力为
f=0.03G=0.03×1200N=36N
以最高时速匀速骑行时，牵引力和阻力是平衡力，牵引力
F=f=36N
骑行100s牵引力做功的功率
（3）电池能量
W=UIt=50V×12A×3600s=2.16×106J
牵引力做功
W牵=W×80%=2.16×106J×80%=1.728×106J
骑行的路程为
30. 如图甲所示为某品牌电热水壶。该型号电热水壶内部简化电路如图乙，额定电压为，具有加热、保温两挡。保温挡的额定功率为，双触点开关只能在触点1和、和3及3和4之间切换。、是两个阻值不变的发热元件，其中。现将此电热水壶装入初温为的水，接到的家庭电路中，选用加热挡加热至。已知该电热水壶加热效率为，，。求：
（1）电热水壶中水吸收的热量；
（2）加热挡的电功率；
（3）需要的加热时间。
【答案】（1）；（2）900W；（3）210s
【详解】解：（1）水的质量为
水吸收的热量为
（2）由可知，电阻越小时，电功率越大，故当开关接2和3时为保温挡，只有R1工作，当开关接3和4时，为加热挡，此时R1和R2并联，的功率为
故加热功率为
（3）电热水壶加热时消耗的电能为
则加热时间为
答：（1）电热水壶中水吸收的热量为；
（2）加热挡的电功率为900W；
（3）需要的加热时间为210s。
31. 为了方便学生就餐，某学校餐厅使用了一款智慧餐盘，该系统可以自动识别餐盘中食品的种类和质量，并在显示屏上显示出价钱，通过人脸识别系统自动扣费。某实践小组在了解智慧餐盘的工作原理后，他们利用电压恒为24V的电源、量程为0~15V的电压表、定值电阻、滑动变阻器R（最大阻值为100Ω）等器材设计了一款自动称量装置，使用时，物体的质量可以从标注质量后的电压表表盘上直接读出。当餐盘不放物体时，滑片P恰好位于滑动变阻器的a端，如图甲所示。闭合开关S，滑片P从滑动变阻器的a端移动到b端的过程中，电压表的示数由0逐渐增大到15V，此过程的最大称量质量为2kg。实践探究过程中同学们还发现，滑片下移的距离与餐盘中所放物体质量的大小成正比，滑动变阻器a端与滑片P所在位置之间的阻值和aP之间的距离成正比。求：
（1）定值电阻在电路中的作用是什么？阻值为多少？
（2）整个电路消耗的电功率的变化范围是多少？
（3）当滑片P位于滑动变阻器的中点时，电压表的示数为多少（结果保留一位小数）？此时对应的物体质量为多少？
（4）实践小组在对电压表表盘进行质量标注的过程中发现，表盘上原刻度的每一小格对应的质量值是不同的，即质量刻度不均匀，如图乙所示。请设计一个可以实现质量刻度均匀的电路，在图丙方框内画出，并从节能的角度对甲、丙两个电路作出评价。

【答案】（1）保护电路，；（2）；（3），1千克；（4），见解析
【详解】解：（1）根据甲图可知，定值电阻与滑动变阻器R串联，电压表测量R两端电压，在R接入电路中的电阻为0时，定值电阻可以保护电路；根据题意可知，电压恒为24V的电源、量程为0~15V的电压表、定值电阻、滑动变阻器R（最大阻值为100Ω），滑片P从滑动变阻器的a端移动到b端的过程中，电压表的示数由0逐渐增大到15V，此过程的最大称量质量为2kg，此时的电压是15V，滑动变阻器R接入电路阻值最大，为100Ω，此时电路中的电流是
定值电阻的阻值为
（2）根据题意可知，滑片P从滑动变阻器的a端移动到b端的过程中，电压表的示数由0逐渐增大到15V，所以滑片P在a端时，电路中只有定值电阻，根据
可知，整个电路消耗的电功率为
滑片P在b端时，定值电阻与滑动变阻器R串联，同理可知，整个电路消耗的电功率为
整个电路消耗的电功率的变化范围是；
（3）当滑片P位于滑动变阻器的中点时，滑动变阻器接入电路中的电阻为50Ω，此时电路中的电流为
电压表的示数为
滑片下移的距离与餐盘中所放物体质量的大小成正比，最大称量质量为2kg，当滑片P位于滑动变阻器的中点时，质量为1kg。
（4）要使表盘上刻度均匀，必须保证电流不变，电压表示数与它所跨接的部分阻值成正比，电路如图；
与图甲相比，该电路电流最小且保持不变，比图甲电路更节能。
整车质量：50kg 电池容量：12Ah
最高时速：6m/s 电池额定电压：50V
轮胎能承受的最大压强： 电机最大功率：400W
压强最大时轮胎与地面接触的总面积：
