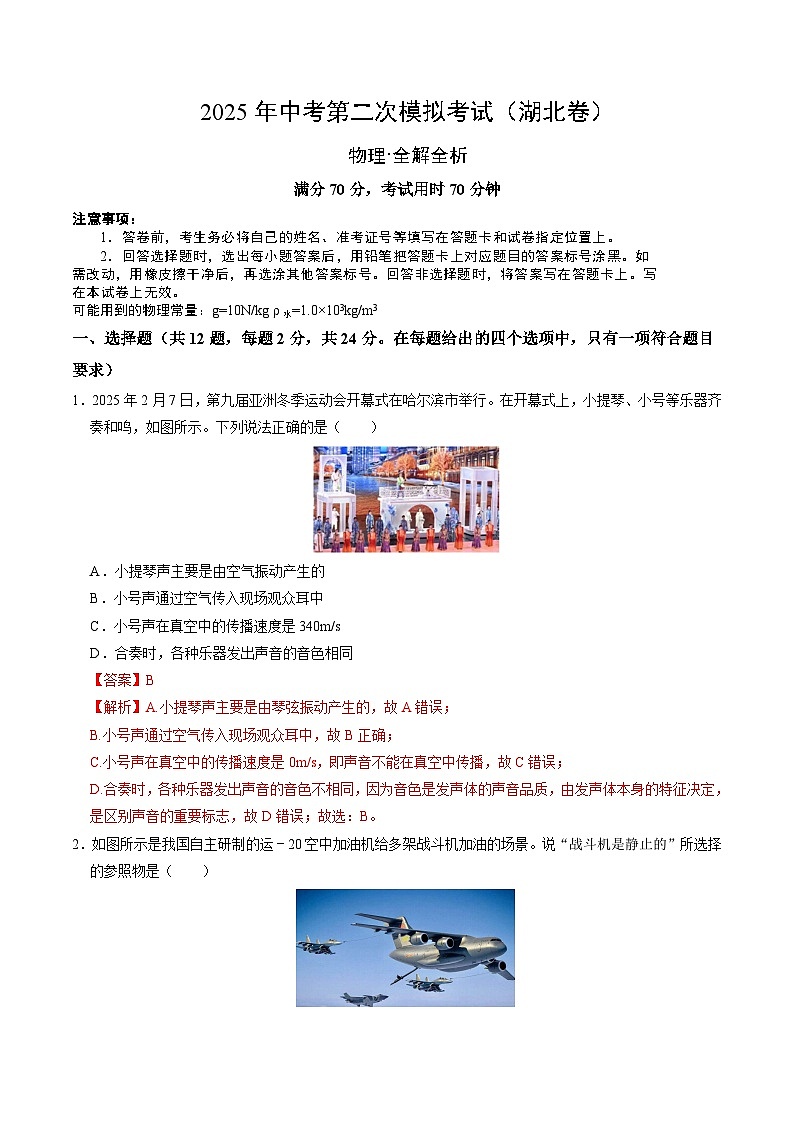

2025年中考第二次模拟考试卷：物理（湖北卷）（解析版）

这是一份2025年中考第二次模拟考试卷：物理（湖北卷）（解析版），共14页。试卷主要包含了“东风快递，使命必达”等内容，欢迎下载使用。
满分70分，考试用时70分钟
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号等填写在答题卡和试卷指定位置上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑。如
需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上。写
在本试卷上无效。
可能用到的物理常量：g=10N/kg ρ水=1.0×103kg/m3
一、选择题（共12题，每题2分，共24分。在每题给出的四个选项中，只有一项符合题目要求）
1．2025年2月7日，第九届亚洲冬季运动会开幕式在哈尔滨市举行。在开幕式上，小提琴、小号等乐器齐奏和鸣，如图所示。下列说法正确的是（ ）
A．小提琴声主要是由空气振动产生的
B．小号声通过空气传入现场观众耳中
C．小号声在真空中的传播速度是340m/s
D．合奏时，各种乐器发出声音的音色相同
【答案】B
【解析】A.小提琴声主要是由琴弦振动产生的，故A错误；
B.小号声通过空气传入现场观众耳中，故B正确；
C.小号声在真空中的传播速度是0m/s，即声音不能在真空中传播，故C错误；
D.合奏时，各种乐器发出声音的音色不相同，因为音色是发声体的声音品质，由发声体本身的特征决定，是区别声音的重要标志，故D错误；故选：B。
2．如图所示是我国自主研制的运﹣20空中加油机给多架战斗机加油的场景。说“战斗机是静止的”所选择的参照物是（ ）

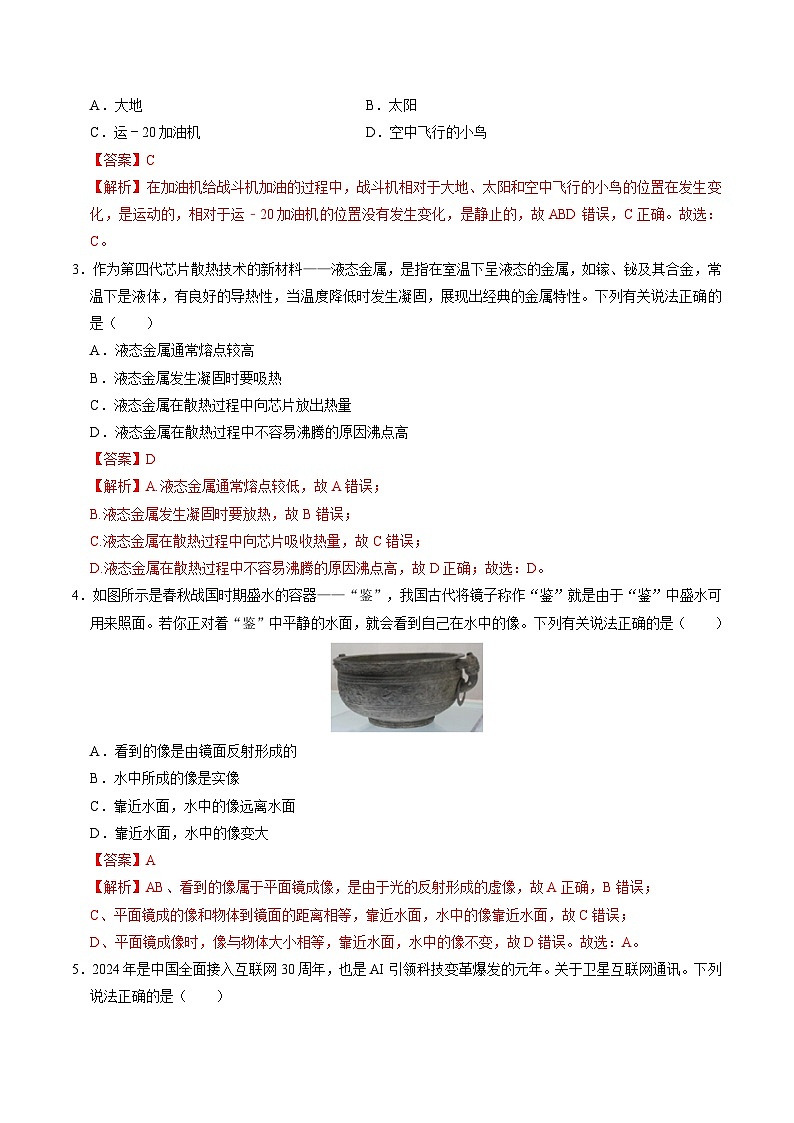

A．大地B．太阳
C．运﹣20加油机D．空中飞行的小鸟
【答案】C
【解析】在加油机给战斗机加油的过程中，战斗机相对于大地、太阳和空中飞行的小鸟的位置在发生变化，是运动的，相对于运﹣20加油机的位置没有发生变化，是静止的，故ABD错误，C正确。故选：C。
3．作为第四代芯片散热技术的新材料——液态金属，是指在室温下呈液态的金属，如镓、铋及其合金，常温下是液体，有良好的导热性，当温度降低时发生凝固，展现出经典的金属特性。下列有关说法正确的是（ ）
A．液态金属通常熔点较高
B．液态金属发生凝固时要吸热
C．液态金属在散热过程中向芯片放出热量
D．液态金属在散热过程中不容易沸腾的原因沸点高
【答案】D
【解析】A.液态金属通常熔点较低，故A错误；
B.液态金属发生凝固时要放热，故B错误；
C.液态金属在散热过程中向芯片吸收热量，故C错误；
D.液态金属在散热过程中不容易沸腾的原因沸点高，故D正确；故选：D。
4．如图所示是春秋战国时期盛水的容器——“鉴”，我国古代将镜子称作“鉴”就是由于“鉴”中盛水可用来照面。若你正对着“鉴”中平静的水面，就会看到自己在水中的像。下列有关说法正确的是（ ）
A．看到的像是由镜面反射形成的
B．水中所成的像是实像
C．靠近水面，水中的像远离水面
D．靠近水面，水中的像变大
【答案】A
【解析】AB、看到的像属于平面镜成像，是由于光的反射形成的虚像，故A正确，B错误；
C、平面镜成的像和物体到镜面的距离相等，靠近水面，水中的像靠近水面，故C错误；
D、平面镜成像时，像与物体大小相等，靠近水面，水中的像不变，故D错误。故选：A。

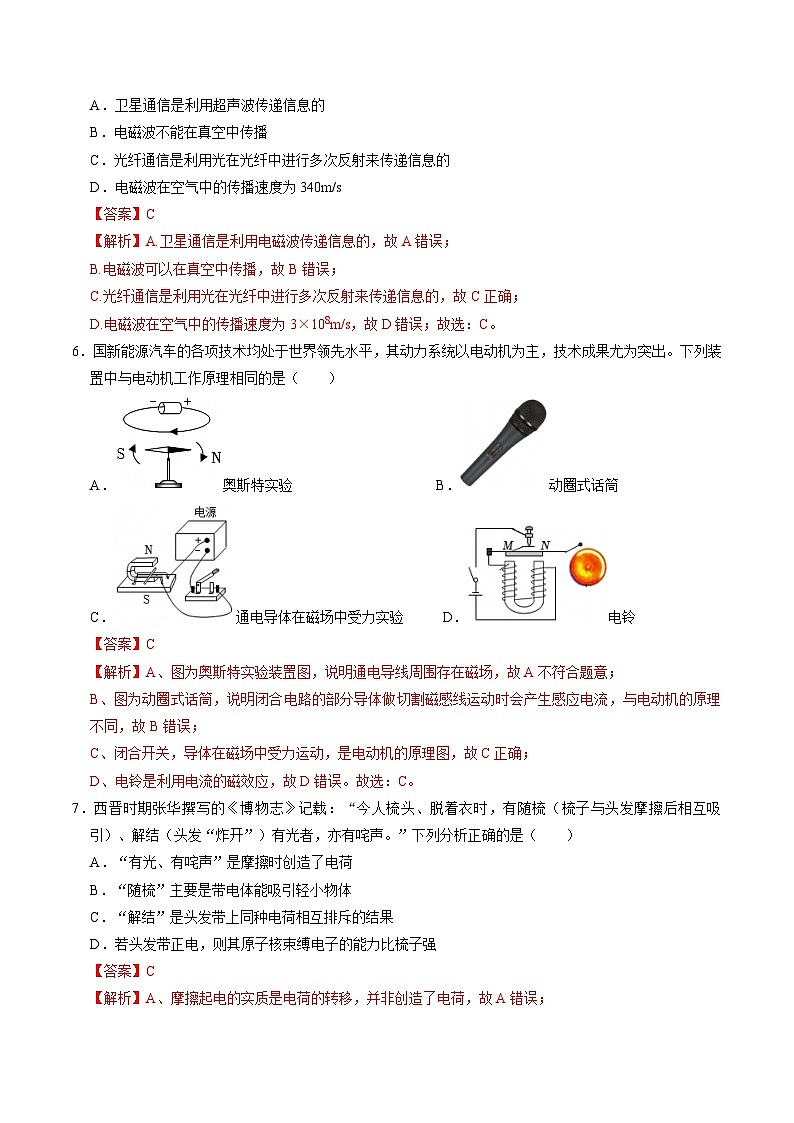

5．2024年是中国全面接入互联网30周年，也是AI引领科技变革爆发的元年。关于卫星互联网通讯。下列说法正确的是（ ）
A．卫星通信是利用超声波传递信息的
B．电磁波不能在真空中传播
C．光纤通信是利用光在光纤中进行多次反射来传递信息的
D．电磁波在空气中的传播速度为340m/s
【答案】C
【解析】A.卫星通信是利用电磁波传递信息的，故A错误；
B.电磁波可以在真空中传播，故B错误；
C.光纤通信是利用光在光纤中进行多次反射来传递信息的，故C正确；
D.电磁波在空气中的传播速度为3×108m/s，故D错误；故选：C。
6．国新能源汽车的各项技术均处于世界领先水平，其动力系统以电动机为主，技术成果尤为突出。下列装置中与电动机工作原理相同的是（ ）
A．奥斯特实验 B．动圈式话筒
C．通电导体在磁场中受力实验 D．电铃
【答案】C
【解析】A、图为奥斯特实验装置图，说明通电导线周围存在磁场，故A不符合题意；
B、图为动圈式话筒，说明闭合电路的部分导体做切割磁感线运动时会产生感应电流，与电动机的原理不同，故B错误；
C、闭合开关，导体在磁场中受力运动，是电动机的原理图，故C正确；
D、电铃是利用电流的磁效应，故D错误。故选：C。
7．西晋时期张华撰写的《博物志》记载：“今人梳头、脱着衣时，有随梳（梳子与头发摩擦后相互吸引）、解结（头发“炸开”）有光者，亦有咤声。”下列分析正确的是（ ）
A．“有光、有咤声”是摩擦时创造了电荷
B．“随梳”主要是带电体能吸引轻小物体
C．“解结”是头发带上同种电荷相互排斥的结果
D．若头发带正电，则其原子核束缚电子的能力比梳子强
【答案】C
【解析】A、摩擦起电的实质是电荷的转移，并非创造了电荷，故A错误；
B、梳子与头发摩擦后，梳子与头发带等量异种电荷，“随梳”说明异种电荷互相吸引，故B错误；
C、“解结”是指头发“炸开”，这是头发带上同种电荷相互排斥的结果，故C正确；
D、若头发带正电，即头发失去电子，说明其原子核束缚电子的能力比梳子弱，故D错误。故选：C。
8．“东风快递，使命必达”。2024年9月25日，我国洲际导弹用时21min，射程大约12000km，准确落入太平洋预定海域。如图所示，这是洲际导弹加速升空的情景。下列说法正确的是（ ）
A．洲际导弹速度越大，受到的惯性也越大
B．洲际导弹受到较大的推力后加速升空，说明力可以改变物体的运动状态
C．洲际导弹此时受到的重力和推力是一对平衡力
D．海面相对于加速升空的洲际导弹是静止的
【答案】B
【解析】A、惯性的大小只与物体的质量有关，洲际导弹速度大，但惯性大小不会变，故A错误；
B、洲际导弹受到较大的推力后加速升空，说明力可以改变物体的运动状态，故B正确；
C、洲际导弹加速升空，处于非平衡状态，此时受到的重力和推力不是一对平衡力，故C错误；
D、海面相对于加速升空的洲际导弹位置发生了改变，是运动的，故D错误。故选：B。
9．如图所示，投石车是抛射石弹的大型人力远射兵器。工作时，投石车的短处绑着重物，长端顶处用木碗载石头并系一长绳，拉长绳把碗拉下来，将石弹放在碗处。投射命令下达时松开绳子，短处重物的重力把长端迅速上扬，将石弹抛出。下列说法不正确的是（ ）
A．投石车是利用杠杆原理抛射石弹的
B．抛射石弹前后，投石车对地面的压强不变
C．石弹被抛出的瞬间，由于力的作用是相互的，石弹将获得更大的速度和动能
D．若所抛投石弹重力不变，投石机长端和短处长度之比越大，短处所需重物的质量越大
【答案】B
【解析】A．抛石车使用时，动力臂小于阻力臂，为费力杠杆，利用杠杆原理抛射石弹的，故A正确；
B．抛射石弹前后，投石车对地面的压力不同，受力面积不变，由p=FS可知，对地面的压强不同，故B错误；
C．石弹被抛出的瞬间，石弹给木碗一个力的作用，由于力的作用是相互的，木碗给石弹一个力的作用，石弹获得更大的速度，具有更大的动能，故C正确；
D．若所抛投石弹重力不变，投石机长端和短处长度之比越大，由杠杆平衡条件可知，l长l短=G短G石，短处所需重物的重力越大，由G＝mg可知短处所需重物的质量越大，故D正确。故选：B。
10．盐水选种是我国古代劳动人民发明的一种巧妙的挑选种子的方法。选种前需要配制一定浓度的盐水，然后把种子倒入盐水中，漂浮于水面的是次种，沉入容器底的是良种（如图）。下列有关盐水选种的说法正确的是（ ）
A．良种所受浮力小于重力，次种所受浮力大于重力
B．盐水选种时所用盐水的密度要大于所有种子的密度
C．若良种和次种的体积相同，则良种受到的浮力较大
D．若要选出更饱满种子，则需要往盐水中加入适当的水
【答案】C
【解析】A．良种下沉，所受浮力小于重力，次种漂浮，所受浮力等于重力，故A错误；
B．若盐水选种时所用盐水的密度都大于次种的密度，小于良种的密度，故B错误；
C．若良种和次种的体积相同，良种排开的盐水的体积大，由F浮＝ρ液V排g知道，良种受到的浮力较大，故C正确；
D．更饱满种子的密度更大，若要选出更饱满种子，则需要往盐水中加入适当的盐，增大盐水的密度，将次种漂浮起来，故D错误。故选：C。
11．我国古代科学著作《天工开物》中记载有井上汲水装置——桔槔，如图甲所示，它相当于一个杠杆。图乙为小明根据其原理自制的模型装置，杠杆左端是悬挂的石块，右端悬挂水桶。下列有关说法正确的是（ ）
A．左端悬挂石块越重越好
B．右边水桶越重，提起水时有用功越多
C．当减轻桔槔（模型AB杆）的重时，提水时机械效率可达100%
D．汲水后，如图乙所示时，水桶总重比石块大
【答案】D
【解析】A．左端悬挂的石块是在提水时，给水桶向上的拉力，减小人所用的拉力，不是悬挂石块越重越好，故A错误；
B．右边水桶越重，提起水时对水桶做的功是额外功，额外功越多，故B错误；
C．当减轻桔槔（模型AB杆）的重时，由于水桶的重力不可忽略，仍要做额外功，因而提水时机械效率不可能达100%，故C错误；
D．汲水后，如图乙所示时，杠杆平衡，此时水桶总重拉力的力臂比石块拉力的力臂短根据杠杆平衡条件知，水桶拉力比石块拉力大，水桶重力比石块重力大，故D正确。故选：D。
12．如图甲是小灯泡L和电阻R的I﹣U图像。将小灯泡L和电阻R接入图乙所示的电路中，电源电压保持不变；只闭合S1时，电流表的示数为0.5A。若再闭合开关S2，下列说法中正确的是（ ）
A．电流表示数变大，灯变亮 B．电路总电阻变大
C．电流表的示数变化0.5A D．若将L和R串联在5V的电源上，电流表的示数是0.2A
【答案】D
【解析】ABC、由电路图可知，只闭合S1时，电流表测量灯泡的电流，电流表的示数为0.5A，由图甲可知，此时灯泡两端的电压：UL＝4V，即电源电压为：U＝4V；
再闭合S2，灯泡L与R并联，电流表测干路电流，根据并联电路干路电流等于各支路电流之和可知电流表的示数变大；
根据并联电路各支路互不影响的特点可知通过灯泡的电流不变，由P＝UI知小灯泡的实际功率不变，小灯泡的亮度不变，故A错误；
由于总电流变大，电源电压不变，由R=UI知电路的总电阻变小，故B错误；
根据并联电路干路电流等于各支路电流之和可知电流表示数的变化量等于通过R的电流；由于并联电路各支路两端的电压相等，由图甲可知，此时通过电阻的电流为0.2A，即电流表的示数变化0.2A，故C错误；
D、若将L和R串联在5V的电源上，若通过灯泡L的电流为0.2A，由图可知此时灯泡两端的电压：UL′＝1V，R两端的电压：UR＝4V，则电源电压为：U＝UL′+UR＝1V+4V＝5V，故D正确。故选：D。
二、填空题（共4题，每空1分，共10分）
13．（3分）淄博烧烤火出圈，美味的烧烤搭配冰爽的啤酒，让人们不远千里赶来体味这平凡而难得的人间烟火，如图所示：香味扑鼻而来，这是 现象；冰镇过后的啤酒外面挂着水珠，水珠向外凸起没有散开是因为分子间存在 。加热过程中，烤串的温度不断升高，内能增加的方法是 。
【答案】扩散；引力；热传递
【解析】香味扑鼻而来，说明分子永不停息地做无规则运动，该现象是扩散现象。
分子间存在相互作用的引力和斥力，水珠向外凸起没有散开是因为分子间存在引力。
烤串的温度不断升高是利用热传递的方式使其内能增大、温度升高。
14．（2分）如图是《天工开物》中描述的我国古代劳动人民在田间劳作的情境，甲图中扁担被重物压弯，说明力可以改变物体的 ，乙图中把镰刀磨锋利是通过 方式增大压强。
【答案】形状；减小受力面积
【解析】（1）甲图中扁担被重物压弯，说明力可以改变物体的形状；
（2）乙图中把镰刀磨锋利是在压力一定的情况下，通过减小受力面积方式增大压强。
15．（2分）光伏发电简易原理如图，电池板上具有大量的不稳定电子，当太阳光照射到电池板上，这些电子获得能量会定向移动形成电流。光伏发电的主要能量转化是太阳能转化为 能。电池板中有两层纯硅掺杂形成的材料，其中电极1相当于电源的负极，在电源内部负电荷移动的方向如图，则电流的方向是从电源的 （选填“正极流向负极”或“负极流向正极”）。
【答案】电；负极流向正极
【解析】光伏发电的主要能量转化是太阳能转化为电能。电池板中有两层纯硅掺杂形成的材料，其中电极1相当于电源的负极，在电源内部负电荷移动的方向如图，则电流的方向是从电源的负极流向正极。
16．（3分）近期我国多地发生与电动自行车相关的火灾事故，令人心痛。电动自行车充电时电池相当于
（选填“电源”或“用电器”）。电动自行车过长时间充电会让电池发热、鼓胀甚至爆炸。电池发热说明电能转化成了 能。某电动车电池规格为“48V，20A•h”，请问它存储的电能是 W•h。
【答案】用电器；内；960。
【解析】（1）电动自行车充电时消耗电能，此时电池相当于用电器；
（2）电池发热，说明电池的内能增大，这是电能转化为内能的缘故。
（3）蓄电池充满一次电后可储存的电能：
W＝UIt＝48V×20A×3600s＝3.456×106J＝0.96kW•h＝960W•h。
三、探究实践题（共5题，共21分）
17．（2分）2024年巴黎奥运会网球女单决赛上，十堰姑娘郑钦文夺得金牌，如图甲是郑钦文发球时的画面，请在乙图中画出此时网球所受重力的示意图。
【解析】从网球的重心作竖直向下的有向线段，标出重力G，如图所示：
18．（2分）图甲是日常生活中常用的一个插线板。当插线板上的开关断开时，指示灯（与限流电阻串联）不发光，插孔不能提供工作电压；当插线板上的开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。请你根据上述现象和安全用电的要求，在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
【解析】由题知，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；这说明开关同时控制指示灯和插座，开关应该在干路上，且开关应与火线连接，在断开开关时能切断火线，使用更安全；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的；三孔插座的接法：左孔接零线，右孔接火线，上孔接地线，如图所示：
19．（5分）实验课上，小组同学一起探究凸透镜成像规律。如图所示，小明将焦距为10cm的凸透镜固定在光具座上50cm刻线处，将点燃的蜡烛和光屏分别放在凸透镜的两侧，点燃的蜡烛放置在光具座上35cm刻线处，移动光屏，在光屏上出现烛焰清晰的像。
（1）该像是 （选填“正立”或“倒立”）、 （选填“放大”“等大”或“缩小”）的， （选填“投影仪”“放大镜”或“照相机”）就是根据该原理制成。
（2）为了探究凸透镜所成实像的高度与物距、焦距的关系，三个小组的同学用高度相同的发光体以及焦距不同的凸透镜等器材进行实验，部分实验数据如下表所示。
表1（f1＝5cm）
表2（f2＝9cm）
表3（f3＝10cm）
由表中数据可知：物体高度、凸透镜焦距一定时，物距越 ，实像的高度越高。物体高度、物距一定时，凸透镜焦距越 ，所成实像的高度越高。
【答案】（1）倒立；放大；投影仪；（2）小；大
【解析】（1）焦距为10cm的凸透镜固定在光具座上50cm刻线处，将点燃的蜡烛和光屏分别放在凸透镜的两侧，点燃的蜡烛放置在光具座上35cm刻线处，物距为50cm﹣35cm＝15cm，在一倍焦距和二倍焦距之间，移动光屏，在光屏上可呈现烛焰清晰的倒立放大的实像；投影仪根据此特点制成。
（2）根据表中数据可知：物体高度、凸透镜焦距一定时，物距越小，实像的高度越高。
对比每个表格最下一行知，物体高度、物距一定时，凸透镜焦距越大，所成实像的高度越高。
20．（5分）小明非常喜欢学校食堂里的红烧土豆排骨这道菜，于是回家买了些土豆，想自己学做这道美味。他想利用所学知识测量土豆的密度。
（1）把天平放到水平台上，将游码移至标尺左端的零刻度线处，调节 使横梁平衡。
（2）将土豆放在天平左盘，向右盘增减砝码并调节游码，当天平平衡时，砝码质量及游码在标尺上的位置如图所示，土豆的质量为 g。
（3）由于土豆较大，无法放入量筒，于是小明将它缓缓放入一个盛满水的溢水杯中，直至浸没，测得浸出水的质量为140g。已知水的密度为1.0g/cm3，则土豆的密度为 g/cm3。在测量溢出水的质量时，不小心有水溅出。测得土豆的密度与真实值相比 （选填“偏大”或“偏小”）。
（4）小明又用家里的电子秤、杯子和水测出了土豆的密度。步骤如下：
①把土豆放在水平放置的电子秤上，电子秤示数为m1；
②取下土豆，将装有适量水的杯子放在电子秤上，电子秤示数为m2；
③将用细线系好的土豆缓缓浸没在水中，水未溢出且土豆不触碰杯底。电子秤示数为m3；
④求出土豆的密度ρ＝ 。（用m1、m2、m3、ρ水表示）
【答案】（1）平衡螺母；（2）154；（3）1.1；偏大；（4）m1m3−m2⋅ρ水
【解析】（1）把天平放在水平台上，将游码移至标尺左端的0刻度线处，调节平衡螺母使天平横梁平衡。
（2）由图可知，天平标尺上的分度值为0.2g，土豆的质量为：m＝100g+50g+4g＝154g；
（3）由密度公式ρ=mV求出溢出水的体积：
V水=mρ=140g1.0g/cm3=140cm3；
则土豆的体积为：V＝V水＝140cm3；
土豆的密度：ρ′=mV=154g140cm3=1.1g/cm3；
在测量溢出水的质量时，不小心有水溅出，造成溢出水的质量减小，从而导致土豆的体积减小，由ρ=mV可知，测出的土豆密度会偏大；
（4）由分析知，引起电子秤示数变化的原因是土豆浸没到水中时受到浮力，
故两次电子秤的示数之差Δm=F浮g，即（m3﹣m2）g＝F浮＝ρ水gV排，
则V排=m3−m2ρ水，
则土豆密度的表达式为ρ=mV物=m1V排=m1m3−m2ρ水=m1m3−m2⋅ρ水。
。
21．（7分）如图利用图甲所示的电路测量小灯泡的电功率，小灯泡的额定电压为2.5V。
（1）（2分）用笔画线代替导线，将图甲中所示的器材连接成完整电路，滑片右移灯变亮。
（2）连接电路时开关应处于 （选填“断开”或“闭合”）状态。
（3）某次实验时，电流表的示数如图乙所示，则通过灯L的电流为 A；移动滑片P，记下多组电压和电流值，绘制成图丙所示的图像，根据图像的信息，小灯泡的额定电功率为 W。
（4）实验时，由于操作失误，在未断开开关的情况下，直接将亮着的小灯泡从灯座上取出，电压表的示数 （选填“变大”、“变小”或“不变”）。
（5）在没有电流表的情况下，用如图丁所示的实验电路，也可以测出小灯泡的额定功率。已知小灯泡的额定电压为U额，定值电阻的阻值为R，实验步骤如下：
①只闭合开关S、S1，调节滑片，使电压表示数为U额；
②保持滑片位置不变，只闭合开关S、S2，此时电压表的示数为U；可知小灯泡的额定功率P额＝ （用U额、U和R表示）。
【答案】（1）见解答图；（2）断开；（3）0.2；0.625；（4）变大；（5）U−U额R•U额。
【解析】（1）小灯泡的额定电压为2.5V，故电压表选用小量程并联在灯泡两端；滑片右移灯变亮，说明电路中电流变大，滑动变阻器阻值变小，故滑动变阻器选用右下接线柱与灯泡串联在电路中，如下图：
（3）某次实验时，电流表的示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.2A；
由图丙可知，当灯泡两端电压为2.5V时，通过灯泡的额定电流为0.25A，则小灯泡额定功率为：
PL＝ULIL＝2.5V×0.25A＝0.625W；
（4）电路为灯泡与滑动变阻器串联，正常工作时电压表测量灯泡两端电压，灯泡两端电压小于电源电压；在未断开开关的情况下，直接将亮着的小灯泡从灯座上取出，小灯泡处发生断路，电压表测量电源电压，故电压表示数变大；
（5）在步骤①中，灯与定值电阻串联后再与滑动变阻器串联，电压表测灯两端的电压，调节滑动变阻器的滑片，使电压表读数为小灯泡额定电压U额，灯正常发光；
在步骤②中，电压表测灯与R0两端的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，此时定值电阻两端的电压：
UR＝U﹣U额，由串联电路电流特点和欧姆定律可知，电路中的电流为：I额＝IR=URR=U−U额R，小灯泡的额定功率表达式：P额＝U额I额=U−U额R•U额。
四、综合应用题（共2题，共15分）
22．（7分）如图为我军装备的05式两栖突击车。此车空载质量为2.87×104kg，配备最大功率为1.29×106W的柴油发动机，履带着地的总面积为10m2。当突击车搭载总质量为300kg的4名战士演练时，（g取10N/kg，ρ海水取1.0×103kg/m3，q柴油＝4.3×107J/kg）求：
（1）两栖突击车在水平地面静止时对地面的压强；
（2）两栖突击车漂浮在水面上时排开水的体积；
（3）不计能量损失，两栖突击车以最大功率行驶1min消耗柴油的质量。
【解析】（1）两栖突击车静止在水平地面上时，对水平地面的压力：
F＝G总＝m总g＝（2.87×104+300）kg×10N/kg＝2.9×105N，（1分）
则它对水平地面的压强：
p=FS=2.9×105N10m2=2.9×104Pa；（1分）
（2）两栖突击车漂浮在海面上时，受到的浮力：
F浮＝G＝2.9×105N，（1分）
由F浮＝ρgV排可得，排开水的体积：
V排=F浮ρ水g=2.9×105N1.0×103kg/m3×10N/kg=29m3；（1分）
（3）由P=Wt可得，两栖突击车以最大功率行驶1min所做的功：
W＝Pt＝1.29×106W×60s＝7.74×107J，（1分）
不计能量损失，Q放＝W＝7.74×107J，（1分）
由Q放＝mq可得，消耗柴油的质量：
m=Q放q=7.74×107J4.3×107J/kg=1.8kg。（1分）
答：（1）两栖突击车在水平地面静止时对地面的压强为2.9×104Pa；
（2）两栖突击车漂浮在水面上时排开水的体积为29m3；
（3）不计能量损失，两栖突击车以最大功率行驶1min消耗柴油的质量为1.8kg。
23．（8分）为满足人们对健康饮食的追求，某品牌推出了一款新型电热饭盒如图甲，图乙虚线内是电热饭盒内部的简化电路图，R1和R2均为电热丝，R1＝374Ω（阻值不随温度变化，部分参数如表所示）。求：
（1）电热饭盒在高温挡正常工作时，通过它的电流；
（2）电阻R2的阻值及低温挡的功率；
（3）高温挡工作5分钟，低温挡工作3分钟放出的总热量是多少？
【解析】（1）由P＝UI可知，电热饭盒在高温挡正常工作时，通过它的电流：
I=P高U=440W220V=2A；（2分）
（2）当开关接触电1时，R1与R2串联，根据串联电阻规律可知，此时总电阻较大，由P=U2R可知，电路中的电功率较小，电热饭盒处于低温挡；
由图乙可知，开关接触电2时，只有R2工作，此时电阻较小，电功率较大，电热饭盒处于高温挡；
由P=U2R可知，R2的阻值：R2=U2P高=(220V)2440W=110Ω，（1分）
根据串联电路的电阻特点可知，R1、R2的串联总电阻：R＝R1+R2＝110Ω+374Ω＝484Ω，（1分）
则低温挡的功率：P低=U2R=(220V)2484Ω=100W；（1分）
（3）由P=Wt可知，高温挡工作5min消耗的电能：
Q1＝W1＝P高t1＝440W×5×60s＝1.32×105J，（1分）
低温挡工作3min消耗的电能：Q2＝W2＝P低t2＝100W×3×60s＝1.8×104J，（1分）
消耗的总电能：Q＝W＝W1+W2＝1.32×105J+1.8×104J＝1.5×105J。（1分）
答：（1）电热饭盒在高温挡正常工作时，通过它的电流是2A；
（2）低温挡的功率是100W；
（3）高温挡工作5分钟，低温挡工作3分钟放出的总热量是1.5×105J。
物距u/cm
像高h/cm
15
1.6
18
1.2
40
0.5
物距u/cm
像高h/cm
18
3.2
30
1.4
40
0.9
物距u/cm
像高h/cm
18
3.5
30
1.6
40
1.1
额定电压
220V
额定功率
低温挡
高温挡
440W
