初中物理教科版（2024）八年级下册滑轮示范课ppt课件

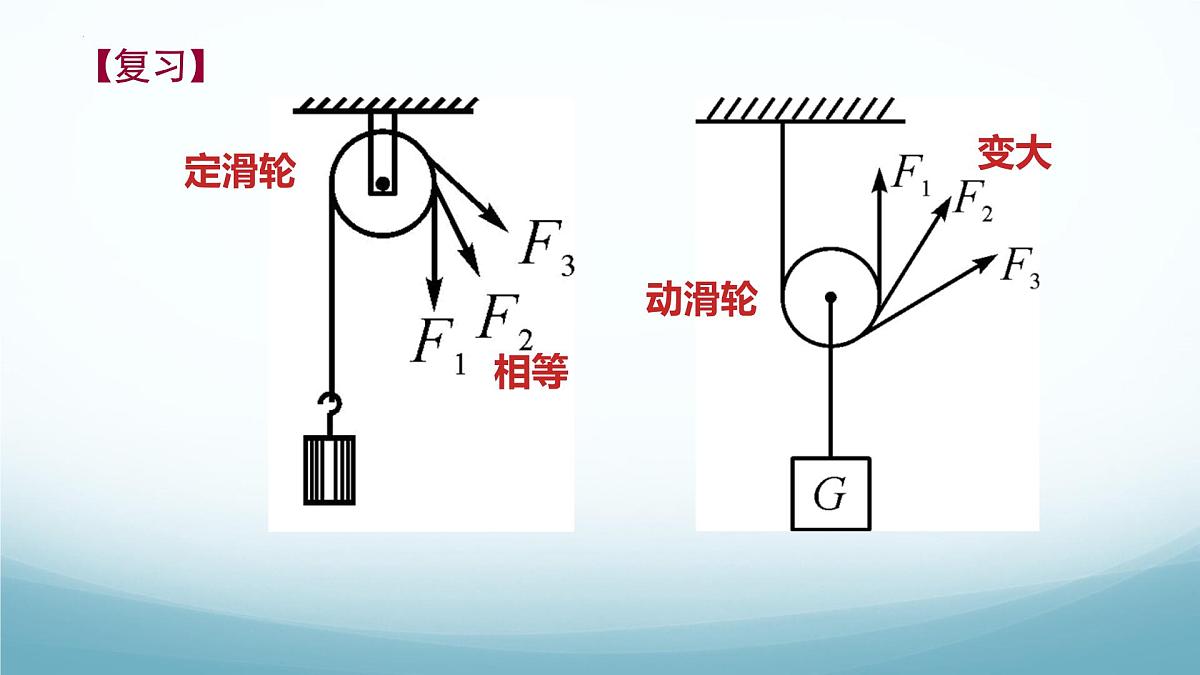

这是一份初中物理教科版（2024）八年级下册滑轮示范课ppt课件，共21页。PPT课件主要包含了定滑轮，动滑轮，改变力的方向，G总17N，FG总，s2h，s4h，s3h，s5h，v绳2v物等内容，欢迎下载使用。

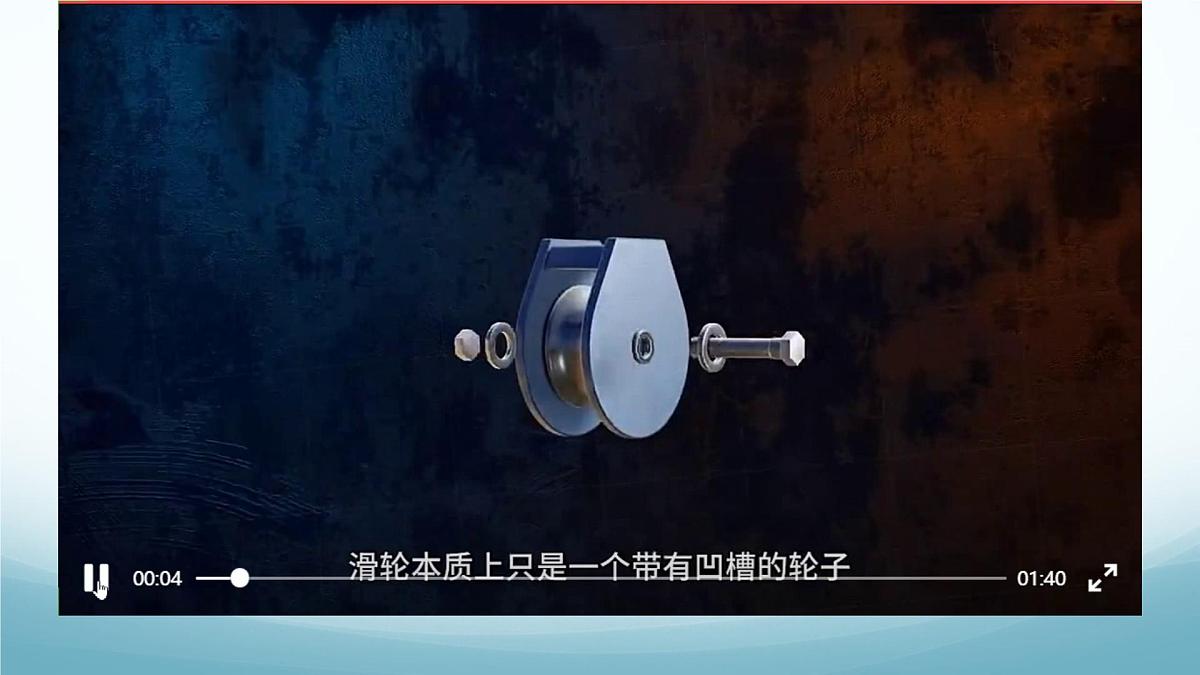

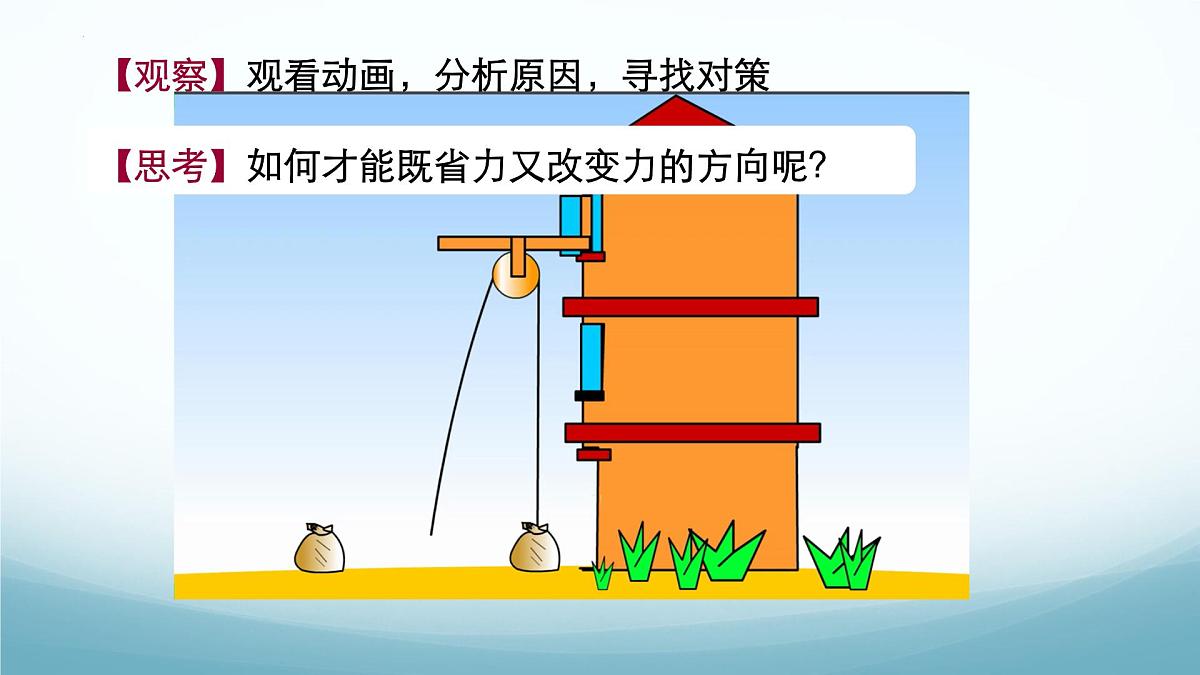

【观察】观看动画，分析原因，寻找对策
【思考】如何才能既省力又改变力的方向呢？

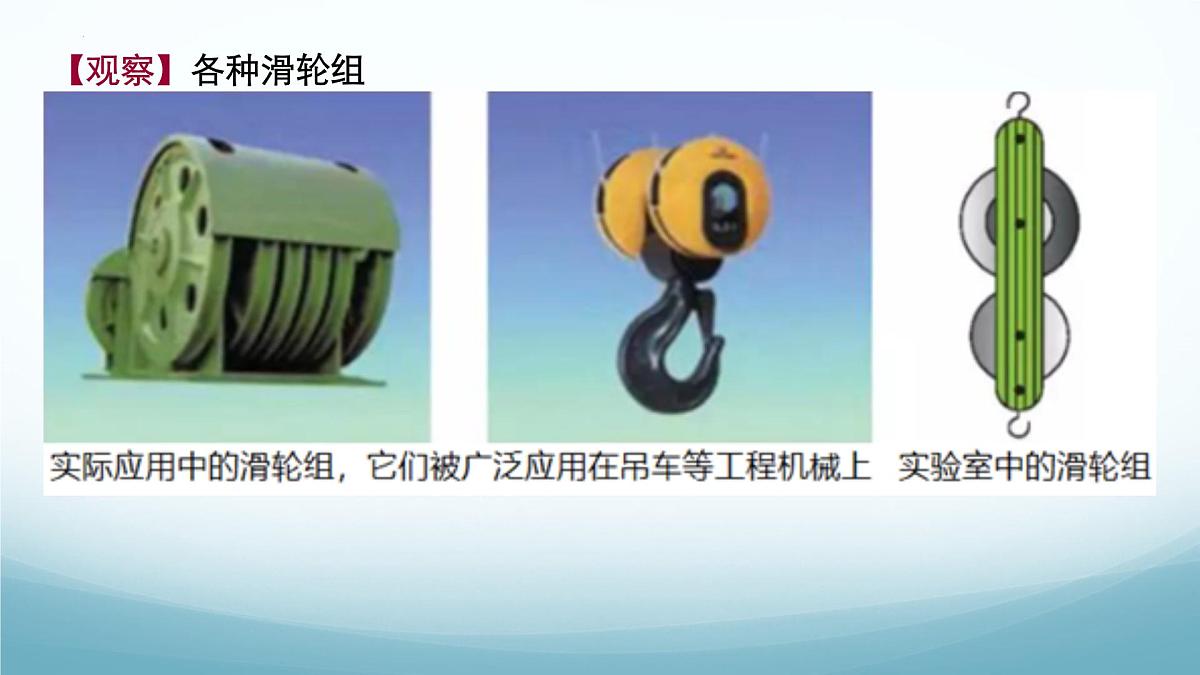

【观察】各种滑轮组

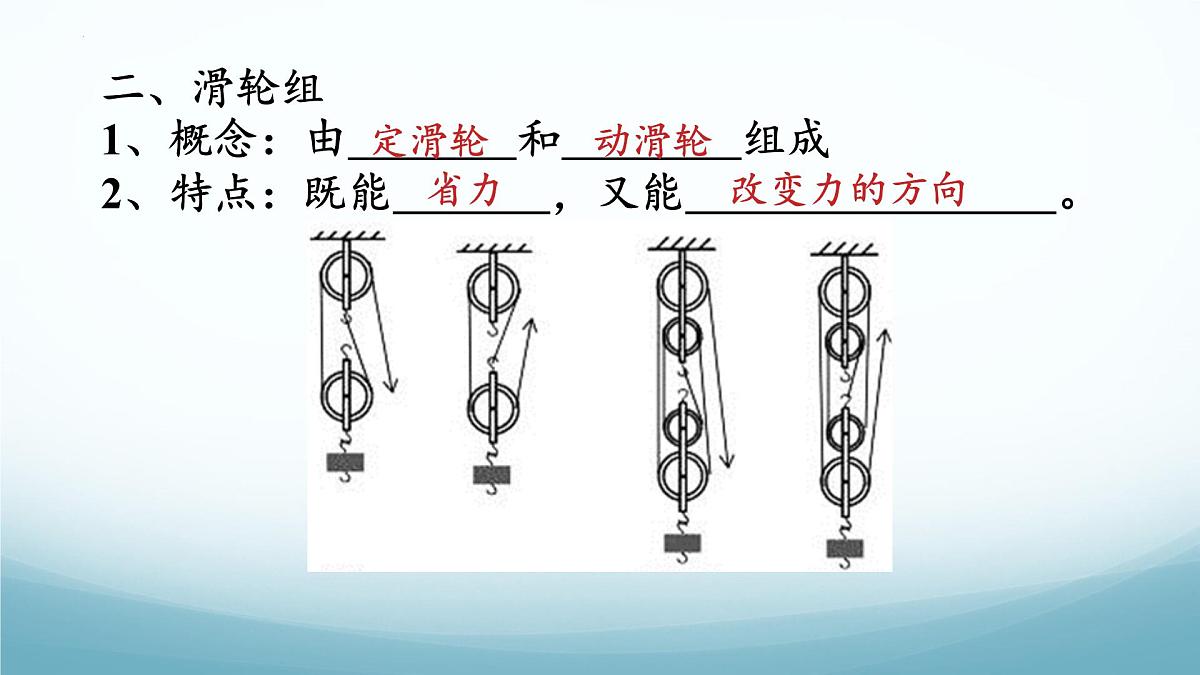

二、滑轮组1、概念：由 和 组成2、特点：既能 ，又能 。
3、(1)：竖直匀速提升重物不计摩擦，分析两力、两距离与两速度的关系：
力： 距离： 速度：
(2)水平匀速拉动物体：不计滑轮摩擦和轮重，分析两力、两距离与两速度的关系：
力： 距离： 速度：______
【练习1】 通过滑轮组用200N的拉力在20s内将重为480N的物体匀速提高2m(不计绳重和摩擦)，求：（1）动滑轮重；（2）绳自由端的移动速度为多大？（3）若重物再增加150N，要使重物匀速上升，作用在绳自由端的拉力至少多大？
【练习2】某兴趣小组用如图所示的滑轮组（物体与动滑轮用绳子连接）匀速拉动放在同一水平面上的不同物体，物体的质量为100kg，受到的摩擦力为200N，用80N的拉力F，10秒内把物体拉动的距离为2m。（不计绳重和绳与滑轮间的摩擦）求：（1）动滑轮重力（2）拉绳的速度。
【练习3】 如图所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法。
【练习4】如图所示，在A处或B处的虚框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力．添加滑轮并完成滑轮组绕法。
【练习5】（1）如图，有一个滑轮组，当用力F向下拉绳子时，绳端被拉下12m，重物会上升4m，请按题意画出滑轮组的绕绳方式．（2）如图，某人在A处用滑轮组提起物体，请在图中画出绳子的绕法。（最省力）
【练习6】如图为输电线的牵引装置工作原理图，钢绳通过滑轮组悬挂配重为4000N坠砣，若某段时间内坠砣下降了20cm，不计滑轮和钢绳自重、摩擦。则（　　）A．A、B都是动滑轮B．A是动滑轮，B是定滑轮C．输电线P端向左移动了10cm D．输电线P端受到的拉力为2000N
【练习7】弹簧秤A和B及滑轮组均处于静止状态，F=10N，若不考虑秤重，滑轮重及摩擦，弹簧秤A和B的示数分别为（　　）A．30N和30N B．30N和20NC．20N和20ND．20N和30N
