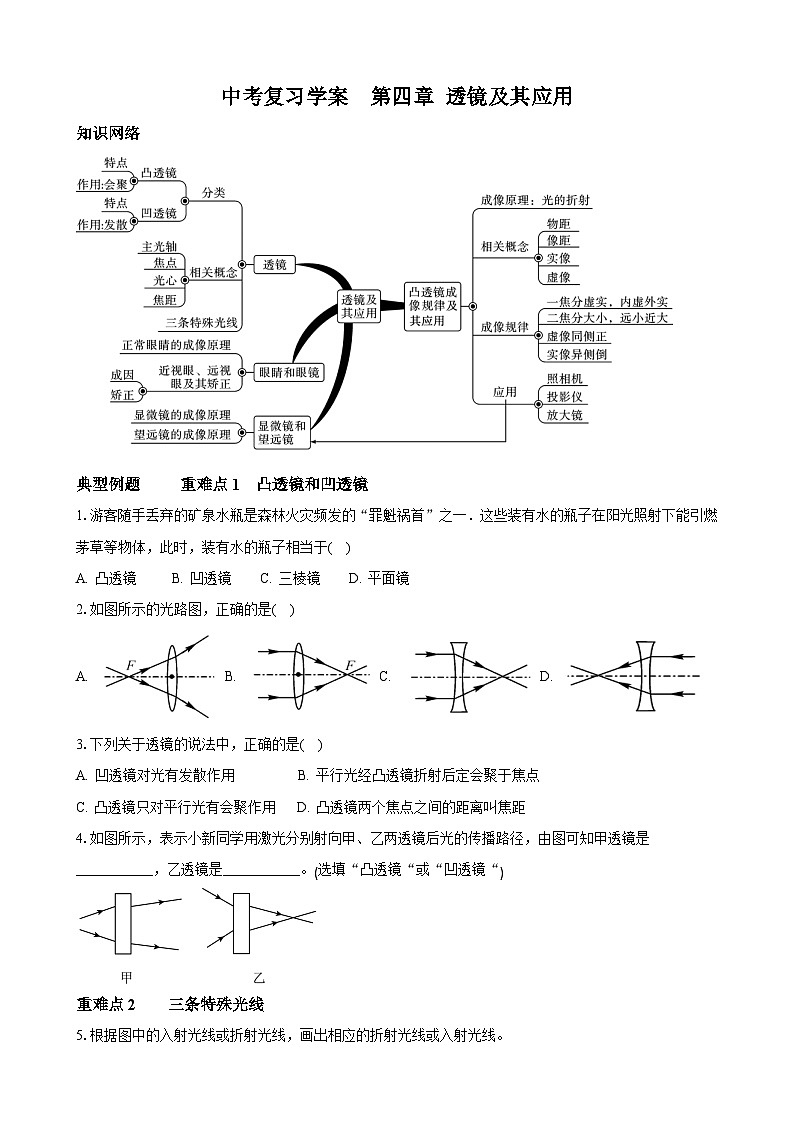

2025年中考物理复习学案 第四讲 透镜及其应用

这是一份2025年中考物理复习学案 第四讲 透镜及其应用，共5页。

典型例题 重难点1 凸透镜和凹透镜
1.游客随手丢弃的矿泉水瓶是森林火灾频发的“罪魁祸首”之一．这些装有水的瓶子在阳光照射下能引燃茅草等物体，此时，装有水的瓶子相当于( )
A. 凸透镜 B. 凹透镜 C. 三棱镜 D. 平面镜
2.如图所示的光路图，正确的是( )
A. B. C. D.
3.下列关于透镜的说法中，正确的是( )
A. 凹透镜对光有发散作用 B. 平行光经凸透镜折射后定会聚于焦点
C. 凸透镜只对平行光有会聚作用 D. 凸透镜两个焦点之间的距离叫焦距
4.如图所示，表示小新同学用激光分别射向甲、乙两透镜后光的传播路径，由图可知甲透镜是___________，乙透镜是___________。(选填“凸透镜“或“凹透镜“)
重难点2 三条特殊光线

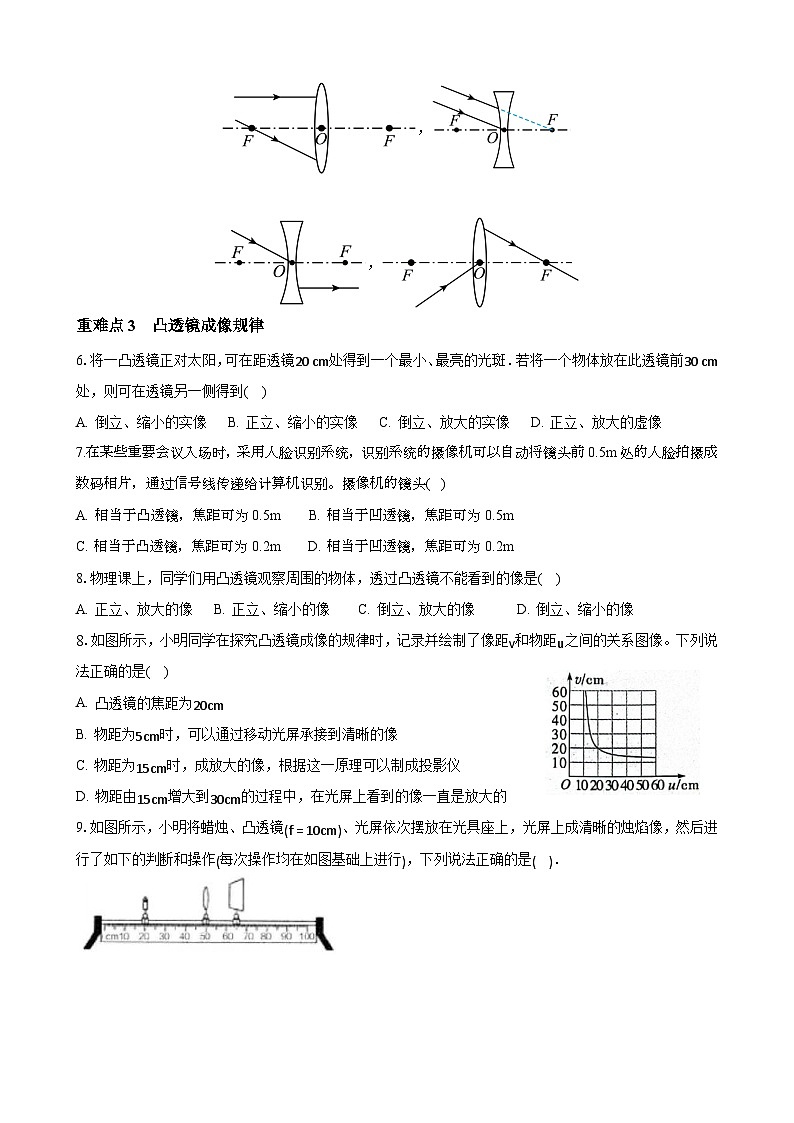

5.根据图中的入射光线或折射光线，画出相应的折射光线或入射光线。
，
，
重难点3 凸透镜成像规律
6.将一凸透镜正对太阳，可在距透镜20 cm处得到一个最小、最亮的光斑．若将一个物体放在此透镜前30 cm处，则可在透镜另一侧得到( )
A. 倒立、缩小的实像 B. 正立、缩小的实像 C. 倒立、放大的实像 D. 正立、放大的虚像
7.在某些重要会议入场时，采用人脸识别系统，识别系统的摄像机可以自动将镜头前0.5m处的人脸拍摄成数码相片，通过信号线传递给计算机识别。摄像机的镜头( )
A. 相当于凸透镜，焦距可为0.5m B. 相当于凹透镜，焦距可为0.5m
C. 相当于凸透镜，焦距可为0.2m D. 相当于凹透镜，焦距可为0.2m
8.物理课上，同学们用凸透镜观察周围的物体，透过凸透镜不能看到的像是( )
A. 正立、放大的像 B. 正立、缩小的像 C. 倒立、放大的像D. 倒立、缩小的像
8.如图所示，小明同学在探究凸透镜成像的规律时，记录并绘制了像距v和物距u之间的关系图像。下列说法正确的是( )
A. 凸透镜的焦距为20cm
B. 物距为5cm时，可以通过移动光屏承接到清晰的像
C. 物距为15cm时，成放大的像，根据这一原理可以制成投影仪
D. 物距由15cm增大到30cm的过程中，在光屏上看到的像一直是放大的
9.如图所示，小明将蜡烛、凸透镜(f=10cm)、光屏依次摆放在光具座上，光屏上成清晰的烛焰像，然后进行了如下的判断和操作(每次操作均在如图基础上进行)，下列说法正确的是( )．
A. 根据图中凸透镜成像原理可制成投影仪
B. 将蜡烛和光屏对调，透镜位置不动，光屏上可再次成清晰的烛焰像
C. 小明把自己的眼镜放在蜡烛和透镜之间，向左移动光屏，光屏上可再次成清晰的烛焰像，小明戴的是近视镜
D. 将蜡烛放在45cm刻度线处，移动光屏，光屏上成正立放大的烛焰像
10.如图所示，小红同学在探究凸透镜成像规律的实验中，将焦距f=15 cm的凸透镜固定在光具座上50 cm刻度线处后，应将光屏向 (填“左”或“右”)移动，才能在光屏上观察到烛焰清晰的 (填“正立”或“倒立”)的像。
11.张炎在做凸透镜成像实验时发现，在透镜另一侧离透镜10cm的光屏上成一个倒立、缩小的像。当他把物体移至凸透镜前10cm处时，所成的像是( )
A. 倒立、缩小的实像B. 倒立、放大的实像C. 正立、放大的虚像D. 倒立、等大的实像
12.小明将一只点燃的蜡烛放在凸透镜(f=10cm)前18 cm处，光屏上得到了烛焰倒立、________的清晰的像，然后他在蜡烛和凸透镜之间放置了一个远视眼镜片，光屏上烛焰的像变模糊了(如图所示)，若想在光屏上重新得到清晰的像，他可将光屏________凸透镜。
13.某同学用自制的水透镜做凸透镜成像实验.如图所示，光屏上得到了清晰的像，测得此时水透镜的焦距f=10cm，关于下列现象分析，正确的是( )
A. 光屏上得到的是倒立放大的实像
B. 水透镜内若有一个正方形小纸片，则在光屏上不会得到烛焰完整的像
C. 若向水透镜内注水，然后将光屏向透镜方向移动一段距离，又可得到一个清晰的实像
D. 若只移动水透镜到某位置，然后向水透镜内注水，光屏上可以得到一个倒立等大实像
重难点4 凸透镜的应用
14.在我国首次“太空授课”中，航天员王亚平制造了一个小水球，我们看到了她在水球中的“倒影”(如图)。下列说法中正确的是( )。
A. “倒影”是光的反射形成的
B. “倒影”不能成在光屏上
C. 照相机是利用这一成像原理制成的
D. 若王亚平距水球变远，“倒影”会变大
15.小亮在重阳节送给奶奶一个台式放大镜(如图)。放大镜的焦距为25cm。奶奶正确使用这个放大镜看书时( )
A. 书与放大镜之间的距离应等于25cm B. 书与放大镜之间的距离应小于25cm
C. 看到的是倒立、放大的虚像 D. 看到的是正立、放大的实像
16.光刻技术是利用缩图透镜将绘制在掩膜上的电路图通过光源投射到涂有光刻胶的硅片上，从而制造出集成电路的方法，其工作原理如图所示。若图示中掩膜上的电路图恰好在硅片上成清晰缩小的像，下列说法正确的是
A. 缩图透镜相当于一个凹透镜
B. 掩膜上的电路图在硅片上成实像
C. 掩膜位于缩图透镜的一倍焦距和二倍焦距之间
D. 要使硅片上的像变大，需将掩膜向上移动
17.在探究凸透镜成像规律实验中，当烛焰位于距离凸透镜一倍焦距之内时，人眼观察到烛焰成像的情形是图中的( )
A. B. C. D.
重难点5 眼睛和眼镜
18.现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。如图所示，关于近视眼及其矫正的原理图，下列正确的是( )
A. 甲乙 B. 甲丁 C. 丙乙 D. 丙丁
19.AB通过凸透镜成倒立放大的实像，在图中画出凸透镜及右侧焦点位置。
20.如图所示，F是凸透镜的焦点，请在图中画出物体AB在凸透镜中所成像的光路图。
