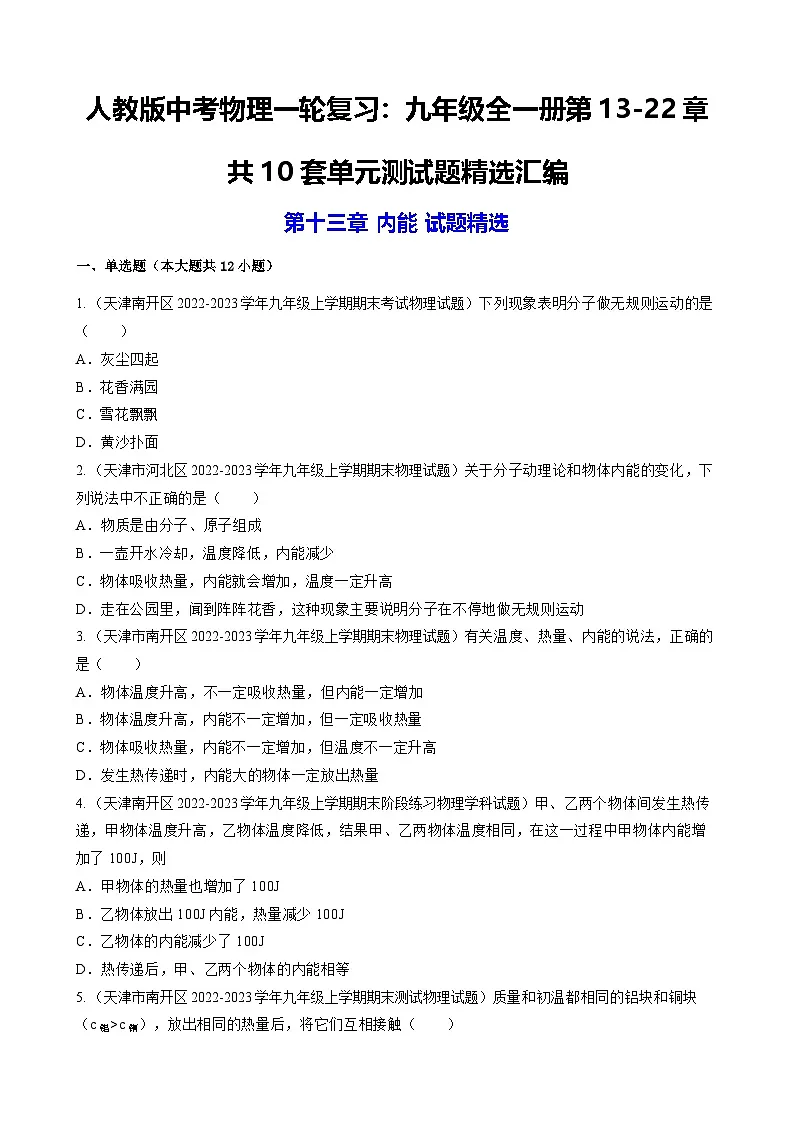

人教版｜中考物理一轮复习：九年级全一册第13-22章共10套单元测试题汇编（含答案解析）

这是一份人教版｜中考物理一轮复习：九年级全一册第13-22章共10套单元测试题汇编（含答案解析），共177页。试卷主要包含了单选题，多选题，填空题，实验题，计算题等内容，欢迎下载使用。
一、单选题（本大题共12小题）
1. （天津南开区 2022-2023 学年九年级上学期期末考试物理试题）下列现象表明分子做无规则运动的是（ ）
A．灰尘四起
B．花香满园
C．雪花飘飘
D．黄沙扑面
2. （天津市河北区2022-2023学年九年级上学期期末物理试题）关于分子动理论和物体内能的变化，下列说法中不正确的是（ ）
A．物质是由分子、原子组成
B．一壶开水冷却，温度降低，内能减少
C．物体吸收热量，内能就会增加，温度一定升高
D．走在公园里，闻到阵阵花香，这种现象主要说明分子在不停地做无规则运动
3. （天津市南开区2022-2023学年九年级上学期期末物理试题）有关温度、热量、内能的说法，正确的是（ ）
A．物体温度升高，不一定吸收热量，但内能一定增加
B．物体温度升高，内能不一定增加，但一定吸收热量
C．物体吸收热量，内能不一定增加，但温度不一定升高
D．发生热传递时，内能大的物体一定放出热量
4. （天津南开区2022-2023学年九年级上学期期末阶段练习物理学科试题）甲、乙两个物体间发生热传递，甲物体温度升高，乙物体温度降低，结果甲、乙两物体温度相同，在这一过程中甲物体内能增加了100J，则
A．甲物体的热量也增加了100J
B．乙物体放出100J内能，热量减少100J
C．乙物体的内能减少了100J
D．热传递后，甲、乙两个物体的内能相等

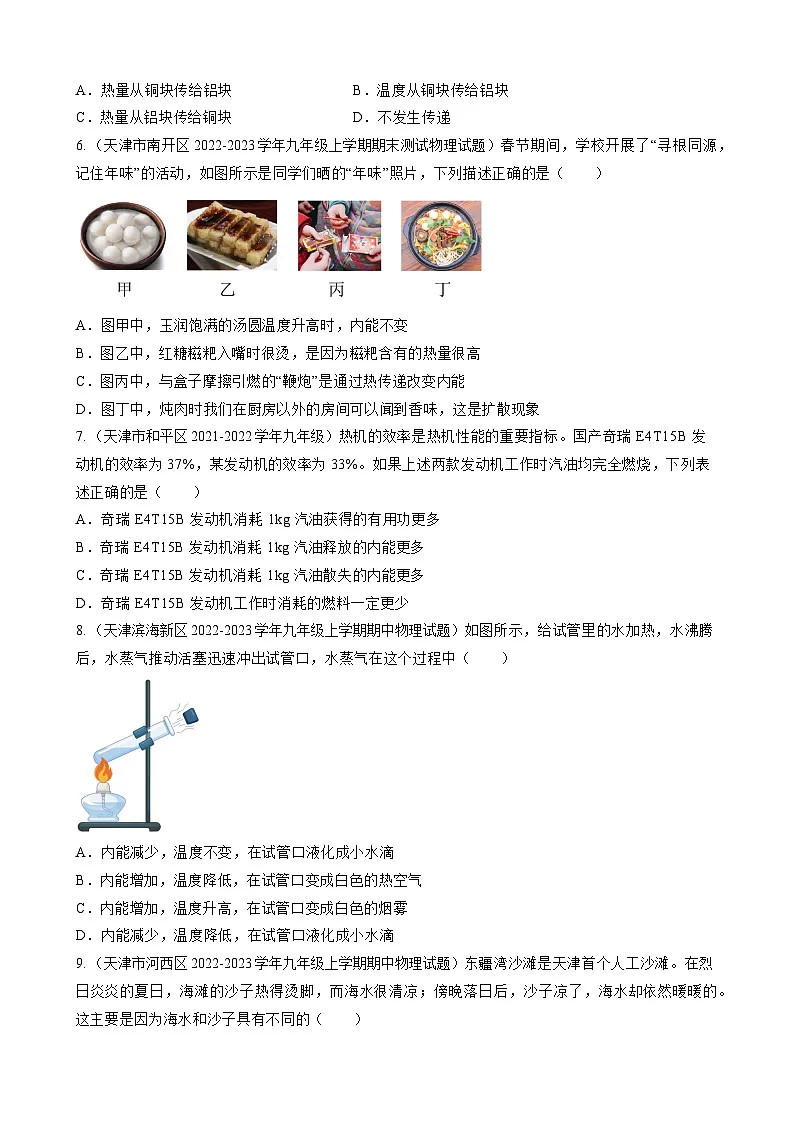

5. （天津市南开区2022-2023学年九年级上学期期末测试物理试题）质量和初温都相同的铝块和铜块（c铝>c铜），放出相同的热量后，将它们互相接触（ ）
A．热量从铜块传给铝块B．温度从铜块传给铝块
C．热量从铝块传给铜块D．不发生传递
6. （天津市南开区2022-2023学年九年级上学期期末测试物理试题）春节期间，学校开展了“寻根同源，记住年味”的活动，如图所示是同学们晒的“年味”照片，下列描述正确的是（ ）
A．图甲中，玉润饱满的汤圆温度升高时，内能不变
B．图乙中，红糖糍粑入嘴时很烫，是因为糍粑含有的热量很高
C．图丙中，与盒子摩擦引燃的“鞭炮”是通过热传递改变内能
D．图丁中，炖肉时我们在厨房以外的房间可以闻到香味，这是扩散现象
7. （天津市和平区2021-2022学年九年级）热机的效率是热机性能的重要指标。国产奇瑞 E4T15B 发动机的效率为37%，某发动机的效率为33%。如果上述两款发动机工作时汽油均完全燃烧，下列表述正确的是（ ）
A．奇瑞 E4T15B 发动机消耗 1kg 汽油获得的有用功更多
B．奇瑞 E4T15B 发动机消耗 1kg 汽油释放的内能更多
C．奇瑞 E4T15B 发动机消耗 1kg 汽油散失的内能更多
D．奇瑞 E4T15B 发动机工作时消耗的燃料一定更少
8. （天津滨海新区2022-2023学年九年级上学期期中物理试题）如图所示，给试管里的水加热，水沸腾后，水蒸气推动活塞迅速冲出试管口，水蒸气在这个过程中（ ）
A．内能减少，温度不变，在试管口液化成小水滴
B．内能增加，温度降低，在试管口变成白色的热空气
C．内能增加，温度升高，在试管口变成白色的烟雾
D．内能减少，温度降低，在试管口液化成小水滴
9. （天津市河西区2022-2023学年九年级上学期期中物理试题）东疆湾沙滩是天津首个人工沙滩。在烈日炎炎的夏日，海滩的沙子热得烫脚，而海水很清凉；傍晚落日后，沙子凉了，海水却依然暖暖的。这主要是因为海水和沙子具有不同的（ ）
A．热量B．内能C．热值D．比热容

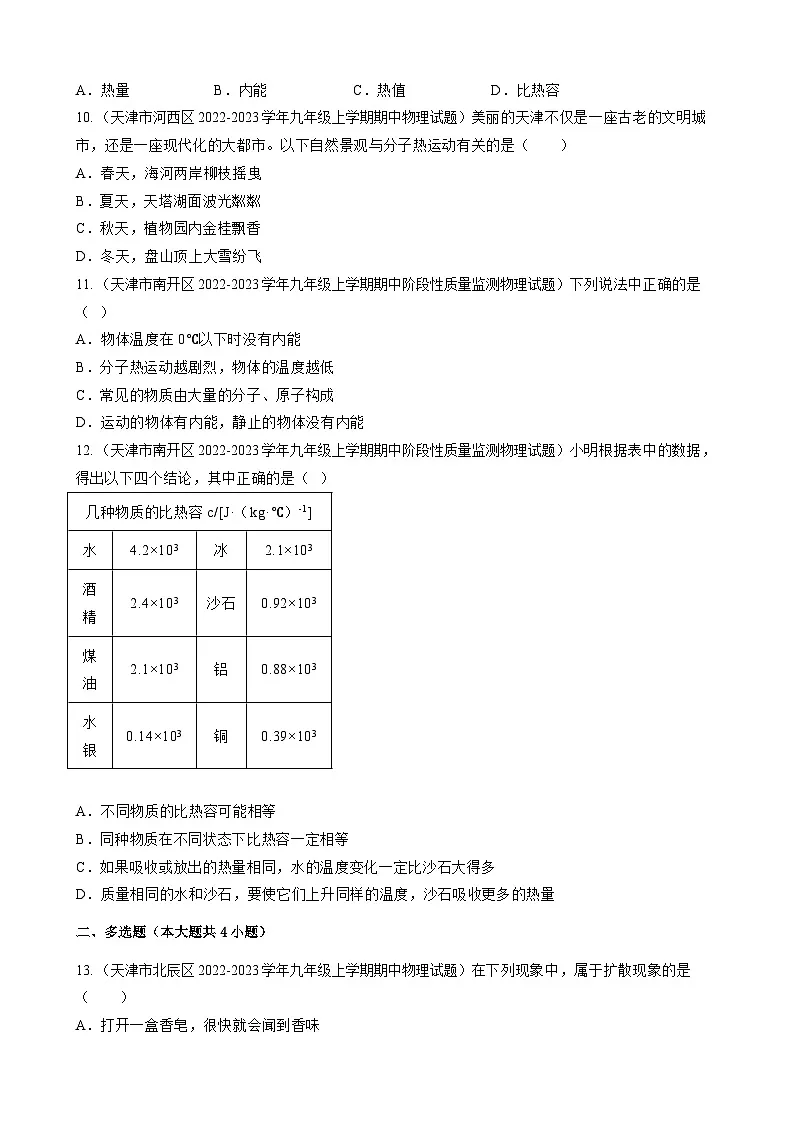

10. （天津市河西区2022-2023学年九年级上学期期中物理试题）美丽的天津不仅是一座古老的文明城市，还是一座现代化的大都市。以下自然景观与分子热运动有关的是（ ）
A．春天，海河两岸柳枝摇曳
B．夏天，天塔湖面波光粼粼
C．秋天，植物园内金桂飘香
D．冬天，盘山顶上大雪纷飞
11. （天津市南开区2022-2023学年九年级上学期期中阶段性质量监测物理试题）下列说法中正确的是（ ）
A．物体温度在0℃以下时没有内能
B．分子热运动越剧烈，物体的温度越低
C．常见的物质由大量的分子、原子构成
D．运动的物体有内能，静止的物体没有内能
12. （天津市南开区2022-2023学年九年级上学期期中阶段性质量监测物理试题）小明根据表中的数据，得出以下四个结论，其中正确的是（ ）
A．不同物质的比热容可能相等
B．同种物质在不同状态下比热容一定相等
C．如果吸收或放出的热量相同，水的温度变化一定比沙石大得多
D．质量相同的水和沙石，要使它们上升同样的温度，沙石吸收更多的热量
二、多选题（本大题共4小题）
13. （天津市北辰区2022-2023学年九年级上学期期中物理试题）在下列现象中，属于扩散现象的是（ ）
A．打开一盒香皂，很快就会闻到香味
B．本来分层的硫酸铜溶液和清水静放几天后，界面模糊不清了
C．汽车行驶时，带起一股灰尘在空中飞舞
D．煤堆放在墙角很久后，墙内部也会变黑
14. （天津市河北区2022-2023学年九年级上学期期中考试物理试题）关于温度、热量、内能，下列说法中不正确的是（ ）
A．0℃的物体没有内能
B．物体的温度越高，所含的热量越多
C．温度高的物体向温度低的物体传递热量
D．物体的温度不变，它的内能也不变
15. （天津市南开区2022-2023学年九年级上学期期中阶段性质量监测物理试题）用酒精灯给试管内的水加热至一定程度，发现在试管口的木塞被冲出，如图所示。下列描述正确的是（ ）
A．试管中的水是靠做功的方式增加内能的
B．水蒸气对木塞做功，把机械能转化为内能
C．水蒸气对木塞做功，与汽油机做功冲程的原理相同
D．水蒸气对木塞做功，水蒸气内能减少
16. （天津市南开区2022-2023学年九年级上学期期末测试物理试题）关于如图所示的四个情景，下列说法中不正确的是（ ）
A．甲图中的现象表明热量总是从内能较多的物体传递给内能较少的物体
B．乙图中抽去玻璃板后，两瓶中的气体混合，这种扩散现象表明气体分子是运动的
C．丙图中用弹簧测力计提起贴在水面的玻璃板时，测力计的示数变大，说明大气压强的存在
D．丁图中给试管中水加热至沸腾后，水蒸气将软木塞推出，该过程中的能量转化顺序为化学能——内能——机械能
三、填空题（本大题共8小题）
17. （天津市河北区2022-2023学年九年级上学期期末物理试题）改变物体的内能的方式有做功和______；用做功的方法来改变物体的内能，实质上是能量______的过程。（选填“转移”、“转化”）
18. （天津市和平区2022-2023学年九年级上学期物理学科期末质量调查试题）中国的茶文化在宋朝时已借助“海上丝绸之路”名扬世界。用热水泡茶时，茶杯温度会升高，其内能是通过_______的方式改变的；茶水散发出清香，这是_______现象。
19. （天津滨海新区2022-2023学年九年级上学期期中物理试题）如图所示，配有活塞的厚玻璃筒里放有硝化棉，把活塞迅速压下，棉花燃烧，这是通过 改变内能的；冬天用热水袋取暖，人体感觉暖和，这是通过 改变内能的（以上两空选填“做功”或“热传递”）。
20. （天津滨海新区2022-2023学年九年级上学期期中物理试题）扩散现象跟人们的生活密切相关，它有时对人们有害，如人造木板粘接剂中的甲醛扩散在空气中造成环境污染，这说明甲醛分子在不停地做 的运动，这种运动会随气温的升高而 （选填“加剧”或“减缓”）。
21. （天津市武清区2022-2023学年九年级）用热水袋使身体变暖，是利用 的方法使人身体的内能增加；给自行车打气时，打气筒会发热，这是通过 的方法使打气筒的内能增加。
22. （天津市和平区2022-2023学年九年级上学期）人们常用水给汽车发动机降温，这是因为水的 较大；在这个过程中是通过 的方式使水的温度升高，内能增大.
23. （天津市和平区2022-2023学年九年级上学期）将两个表面光滑的铅块相互紧压后，发现它们会粘在一起，这说明 ；铅块粘在一起后却很难压短它们，这说明 。
24. （天津市南开区2022-2023学年九年级上学期期末物理试题）小宇在公园里闻到阵阵花香，这是_______现象；如图所示，把两块表面刮干净的 铅块压紧，它们能结合在一起，甚至还能吊起一个大钩码，这说明分子间存在_______ （选填“引力”或“斥力”）。
四、实验题（本大题共2小题）
25. （天津滨海新区2022-2023学年九年级上学期）实验小组为了研究“物体温度升高时吸收热量的多少与哪些因素有关”，进行了实验：在两个相同的烧杯中分别盛有水和煤油，并用同样的加热器加热。下表是该小组实验记录中的其中三组数据，根据实验记录回答：
（1）在第1、2组实验过程中控制加热时间相同，是为了控制 （选填“升高的温度”或“吸收热量的多少”）相同，通过比较 （选填“升高的温度”或“吸收热量的多少”）来研究水和煤油吸热能力的差异，物质的这种特性是用 这个物理量来描述的；
（2）该实验所用的研究方法是 和 ；
（3）通过第1、3组实验得出的结论是 。
26. （天津市红桥区2022-2023学年九年级上学期）在探究“不同物质吸热能力”的实验中，实验装置如图甲、乙所示。
（1）实验中应取 （选填“质量”或“体积”）相同的甲、乙两种液体，分别倒入相同的烧杯中，使用规格 （选填“相同”或“不同”）的电加热器加热。实验中通过 （选填“升高的温度”或“加热时间”）来比较甲和乙两种液体吸收热量的多少；
（2）实验数据如图所示， 液体的吸热能力强（选填“甲”或“乙”）。如果要在甲、乙两种液体中选择一种液体做为冷却剂，你认为 （选填“甲”或“乙”）液体较为合理。
（3）图丙中①是乙加热时温度随时间变化的图线，如果将初温相同的乙物质质量增加到原来的2倍，不考虑热损失，用相同的加热器加热，再绘制出一条温度随时间变化的图线，则为图中的第 条（填”①”“②”或“③”）
五、计算题（本大题共2小题）
27. （天津滨海新区2022-2023学年九年级上学期期中物理试题）把质量为500g的水加热到80℃，吸收了4.2×104 J的热量。c水=4.2×103 J/（kg·℃）求：
(1)水温升高了多少℃？
(2)水原来的温度？
28. （天津市河西区2022-2023学年九年级上学期）如图，一款可设定温度的电热水杯，能将杯中水加热到需要的温度，给人们生活带来便捷。通电后将杯中0.3kg的水从25℃加热到55℃，求：水吸收的热量。[水的比热容为4.2×103J/（kg•℃）]
参考答案
1. 【答案】B
【分析】分子运动是看不见的，在不知不觉中发生了变化，分子运动属于扩散现象．扩散现象是分子运动的结果，温度越高，扩散现象越明显．
【详解】分子运动是看不见的，扩散现象是分子运动的结果，温度越高，扩散现象越明显．灰尘、雪花、黄沙这些都是物体，它们的运动属于机械运动；花香满园，是气体分子的扩散，说明了分子的运动，故选B．
【点睛】掌握扩散现象是分子运动的结果，以及分子运动和机械运动的区别是解答本题的关键．
2. 【答案】C
【详解】A．物质是由分子或者原子组成的，故A正确，不符合题意；
B．一壶开水冷却，放出热量，温度降低，内能减少，故B正确，不符合题意；
C．物体吸收热量，内能就会增加，但温度不一定升高，如晶体熔化时，吸热但温度不变，故C错误，符合题意；
D．走在公园里，闻到阵阵花香，这属于扩散现象，主要说明分子在不停地做无规则运动，故D正确，不符合题意。
故选C。
3. 【答案】A
【详解】AB. 物体温度升高，表明分子热运动加剧，内能一定增加，可能是对物体做了功，也可能是通过热传递吸收了热量，故A正确，B错误；
C. 晶体熔化过程中，吸收热量，内能增加，但温度保持不变，所以物体吸收热量，内能一定增加，但温度不一定升高，故C错误；
D. 发生热传递时，热量总是由高温物体向低温物体转移，内能大的物体不一定温度高，故D错误。
故选A。
4. 【答案】C
【详解】热传递传递的是内能而不是温度，能的形式没有发生变化；甲物体内能增加了100 J，则乙物体的内能就减少了100 J.
故选C.
点睛：热量是过程量，只能用吸收或放出来形容，内能是状态量，要用具有或含有来形容，一定要注意说法的问题.
5. 【答案】C
【详解】根据有
已知c铝>c铜，质量和初温都相同的铝块和铜块放出相同的热量后，铝块降低的温度小，铝的末温高，将它们互相接触，热量从高温的铝块传给低温的铜块，故ABD不符合题意，C符合题意。
故选C。
6. 【答案】D
【详解】A．煮汤圆时，汤圆吸收热量，温度升高，内能增大，故A错误；
B．热量是一个过程量，不能说物体含有多少热量，故B错误；
C．鞭炮在爆炸的过程中，通过做功方式使燃气的内能转化为周围空气和纸屑的机械能，故C错误；
D．炖肉时我们在厨房以外的房间可以闻到香味，是香味分子在空气中发生扩散现象，故D正确。
故选D。
7. 【答案】A
【详解】
国产奇瑞 E4T15B 发动机的效率为 37%，某发动机的效率为 33%，即国产奇瑞 E4T15B 发动机的效率的效率高，有用功占总功的比例高。
A．奇瑞 E4T15B 发动机消耗 1kg 汽油获得的有用功更多，即消耗相同的燃料，奇瑞 E4T5B 做的有用功越多，则有用功占总功的比例越高，即效率越高，故 A 正确；
B．根据 Q=mq 知，发动机完全燃烧 1kg 汽油释放的内能相同，故 B 错误；
C．奇瑞 E4T15B 发动机的效率高，有用功占总功的比例越高，散失的内能少，故 C 错误；
D．奇瑞 E4T15B 发动机的效率高，是有用功占总功的比例越高，但工作时消耗的燃料不一定更少，故 D 错误。
故选A。
8. 【答案】D
【详解】给试管里的水加热，水沸腾后，水蒸气推动塞子迅速冲出管口，在这个过程中，水蒸气对外做功，内能减小，温度降低，在试管口液化成小水滴。
故选D。
9. 【答案】D
【详解】水的比热容比沙子的比热容大，同样受热或冷却的情况下，吸收或放出相同热量，水的温度变化比沙小，因此，在受太阳照射条件相同时，海水比沙滩的温度低，放出相同热量时，海水比沙滩的温度高，故D符合题意，ABC不符合题意。
故选D。
10. 【答案】C
【详解】AD．柳枝、雪花都是物体，它们的运动都是宏观物体的机械运动，不是分子的运动，故AD不符合题意；
B．湖面波光粼粼是光的反射现象，故B不符合题意；
C．桂花飘香，闻到香味是分子无规则运动的结果，故C符合题意。
故选C。
11. 【答案】C
【详解】A．一切物体，无论温度的高低，都具有内能，所以0摄氏度的物体也有内能，故A错误；
B．扩散现象与温度的高低有关，温度越高，分子热运动越剧烈，故B错误；
C．现代科学研究发现，常见的物质由极其微小的粒子：分子、原子构成，故C正确；
D．一切物体在任何情况下都具有内能，运动的物体有内能，静止的物体也有内能，故D错误。
故选C。
12. 【答案】A
【详解】A．由表格数据可知，不同物质的比热容可能相同，比如冰和煤油的比热容相同，故A正确；
B．比热容是物质的一种特性，只与物质的种类和状态有关，因此同种物质在不同状态下比热容不同，比如水和冰的比热容不同。故B错误；
C．由表格数据可知，水的比热容大于沙石的比热容，根据Q=cmΔt可知，如果吸收或放出的热量相同，但不确定质量大小关系，因此不能确定水的温度变化比沙石大得多，故C错误；
D．由Q=cmΔt可知，质量相同的水和沙石，升高相同的温度，水的比热容较大，则水吸收的热量更多，故D错误。
故选A。
13. 【答案】ABD
【详解】A．打开一盒香皂，很快就会闻到香味是香气分子在运动，属于扩散现象，是分子无规则运动的结果，故A符合题意；
B．量筒中分别注入硫酸铜溶液和清水，静放几天后，界面模糊不清，是因为水分子和硫酸铜分子在不停地做无规则运动，属于扩散现象，故B符合题意；
C．汽车行驶时，带起一股灰尘在空中飞舞，是宏观物体的运动，不是扩散现象，故C不符合题意；
D．煤放在墙角一段时间，发现墙变黑了，是煤炭的分子运动到了墙里面，这种现象叫做扩散现象，这种现象说明物质的分子在不停地做无规则运动，故D符合题意。
故选ABD。
14. 【答案】ABD
【详解】A．一切物体在任何情况下都有内能，故A错误，符合题意；
B．热量是一个过程量，不能说物体含有多少热量，故B错误，符合题意；
C．热量从温度高的物体像温度低的物体直接传递，叫热传递。温度高的物体向温度低的物体传递热量，故C正确，不符合题意；
D．物体吸收热量，温度有可能不变，如晶体熔化时吸热，温度不变，但内能增加，故D错误，符合题意。
故选ABD。
15. 【答案】CD
【详解】A．试管中的水是靠热传递的方式增加内能的，故A错误；
B．水蒸气对木塞做功，把内能转化为机械能，故B错误；
C．水蒸气对木塞做功，把内能转化为机械能，与汽油机做功冲程原理相同，故C正确；
D．水蒸气对木塞做功，水蒸气的内能转化为木塞的机械能，所以水蒸气的内能减少，故D正确。
故选CD。
16. 【答案】AC
【详解】A．甲图中人的右手放入冷水中，左手放入热水中，两手的感觉到的冷热程度是不相同的。发生热传递时，热量是从温度高的物体转移到温度低的物体，不是从内能多的物体转移到内能少的物体，故A错误，符合题意；
B．乙图中上边玻璃瓶装的空气，下边玻璃瓶装的二氧化氮，二氧化氮的密度比空气大。抽掉玻璃板后，两个瓶子内的气体会混合在一起，二氧化氮分子会进入空气分子的间隙，空气分子会进入二氧化氮分子间隙，这是扩散现象，说明分子在不停地做无规则运动，故B正确，不符合题意；
C．缓慢向上提拉与水面接触的玻璃板，在玻璃板离开水面前，弹簧测力计示数变大，说明分子水分子和玻璃分子间存在引力，故C错误，符合题意；
D．酒精灯给试管加热，酒精燃烧化学能减少，试管内能增大，化学能转化成内能；试管内水吸收热量，内能增大，水蒸气把软木塞冲开，水蒸气膨胀时对软木塞做功，水蒸气的内转化为木塞的机械能，所以该过程中的能量转化顺序为化学能——内能——机械能，故D正确，不符合题意。
故选AC。
17. 【答案】 热传递 转化
【详解】[1][2]改变物体内能有两种方式，即做功和热传递。做功主要有摩擦生热和压缩气体做功，做功的实质是能量的转化。
18. 【答案】 热传递 ； 扩散
【详解】[1]用热水泡茶时，茶杯会从热水处吸热，温度会升高，其内能是通过热传递的方式改变的。
[2]茶水散发出清香，茶的香味分子和空气分子彼此进入到对方中，这是扩散现象，说明了分子在不停的运动。
19. 【答案】 做功 ； 热传递
【详解】[1]活塞向下压时，玻璃筒里的空气被压缩，活塞对空气做功，将机械能转化为内能。
[2]冬天用热水袋取暖，是热水袋的热量传递给手，这是通过热传递的方式让手的内能增大。
20. 【答案】 无规则 ； 加剧
【详解】[1][2]扩散现象是物体内大量分子无规则运动的结果，人造木板粘接剂中含有甲醛，随着时间的推移，由于甲醛分子无规则运动，会慢慢进入空气中，对人体产生一定的危害，而且温度越高，分子运动越剧烈，扩散现象越明显。
21. 【答案】 热传递 ； 做功
【详解】[1]热水袋取暖，热水的内能转移到人的身体上，属于通过热传递增加人身体的内能。
[2]打气筒压缩空气做功以及和筒壁摩擦生热，导致打气筒内能增加，是通过做功的方法增加了物体的内能。
22. 【答案】 比热容 ； 热传递
【详解】（1）单位质量的某种物质温度升高（或降低）1℃吸收（或放出）的热量为该物质的比热容，水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多；
（2）改变物体内能的方法有二：一是做功，二是热传递，在热传递的过程中，高温物体或物体的高温部分，内能减小，温度降低；低温物体或物体的低温部分，内能增大，温度升高．
23. 【答案】 分子间存在引力 ；分子间存在斥力
【详解】[1][2]两个表面光滑的铅块相互紧压后，由于分子间存在引力，故可以将两铅块粘在一起；铅块粘在一起后却很难压短它们，这说明分子间存在着相互作用的斥力。
24. 【答案】 扩散 ；引力
【详解】[1]由于分子运动，不同物质互相接触时彼此进入对方的现象叫扩散，小宇在公园里闻到阵阵花香，香气的分子运动到了空气中，这是扩散现象；
[2]分子间存在相互作用的引力和斥力，将表面刮干净的铅块压紧后它们能结合在一起，说明分子间存在引力。
25. 【答案】 吸收热量的多少 ； 升高的温度 ； 比热容 ；转换法 ； 控制变量法 ； 液体吸收热量多少与液体的种类有关
【详解】（1）[1]由于相同的加热器，加热相同的时间，吸收热量相同，所以，在第1、2组实验过程中控制加热时间相同，是为了控制吸收热量的相同。
[2][3]在实验过程中控制加热时间相同，通过比较升高的温度（或温度升高的多少等）来研究水和煤油吸热能力的差异。吸收相等热量时，质量相同的水和煤油，煤油升高的温度更快，通过实验数据知道，水的吸热能力强于煤油的吸热能力，物质的这种特性用比热容这个物理量来描述。
（2）[4]实验中通过观察液体温度的变化来研究水和食用油的吸热能力，采用了转换法。
[5]比较水和煤油的吸热能力的关系时，保持了物体质量、吸收热量相同，比较升高温度的多少，采用的是“控制变量法”。
（3）[6]第1、3组实验中，液体质量和升高的温度相等而液体种类不同，水的加热时间比煤油液体的加热时间长，即水液体比煤油吸收的热量多，由此可得结论：液体吸收热量多少与液体的种类有关。
26. 【答案】 质量 ； 相同 ；加热时间； 甲 ； 甲 ； ③
【详解】（1）[1][2]根据控制变量法思想，物质的吸热与质量、比热容、温度变化量有关，研究不同物质吸热能力的实验中应取质量相同的甲、乙两种液体，分别倒入相同的烧杯中，使用规格相同的电加热器加热。
[3]实验中，相同的电加热器加热相同时间后放出的热量相同，被物质全部吸收，通过加热时间来比较甲和乙两种液体吸收热量的多少。
（2）[4]实验数据如图所示，根据可知，加热相同时间后甲升高的温度较小，则甲液体的吸热能力强。
[5]如果要在甲、乙两种液体中选择一种液体作为冷却剂，甲液体较为合理，升高相同温度时可以吸收更多的热量。
（3）[6]图丙中①是乙加热时温度随时间变化的图线，如果将初温相同的乙物质质量增加到原来的2倍，不考虑热损失，用相同的加热器加热，单位时间内吸收的热量相同，根据可知，质量增大后相同时间下温度变化量减小，温度随时间变化的图线为图中的第③条。
27. 【答案】(1)20；(2)60℃
【详解】(1)由公式可得水升高的温度为
(2)水原来的温度为
答：(1)水温升高了20℃；
(2)水原来的温度为60℃。
28. 【答案】3.78×104J
【详解】解：水吸收的热量
答：水吸收的热量为3.78×104J。
人教版九年级全一册物理第十四章 内能的利用 试题精选
一、单选题（本大题共10小题）
1. （天津市河北区2022-2023学年九年级上学期期末物理试题）如图所示是内燃机工作循环中的一个冲程，它是
A．压缩冲程，将化学能转化成内能
B．压缩冲程，将机械能转化成内能
C．做功冲程，将内能转化成机械能
D．做功冲程，将机械能转化成内能
2. （天津市南开区2022-2023学年九年级上学期期末物理试题）如图所示，汽油机处于工作过程中的某个冲程，对此冲程，下列叙述正确的是( )
A．压缩冲程，机械能转化为内能
B．压缩冲程，内能转化为机械能
C．做功冲程，机械能转化为内能
D．做功冲程，内能转化为机械能
3. （天津市和平区2022-2023学年九年级上学期物理学科期末质量调查试题）如图中有关能量转化说法正确的是（ ）
A．甲与丙都是内能转化为机械能
B．乙是把机械能转化为内能，内能在减少
C．甲与丁都是内能转化为机械能
D．甲是把机械能转为内能，内能在增加
4. （天津南开区2022-2023学年九年级上学期期末阶段练习物理学科试题）如图所示是汽油机工作时各种冲程的示意图，其中表示做功冲程的是（ ）
A．B．C．D．
5. （天津市南开区2022-2023学年九年级上学期期末测试物理试题）如图是某内燃机工作过程中的工作示意图，下列说法错误的是（ ）
A．热机的效率越高，做同样多的功消耗的燃料越少
B．该汽油机吸入的工作物质是汽油
C．这是压缩冲程，此冲程中机械能转化为内能
D．这个冲程不给外界提供动力，靠飞轮的惯性完成
6. （天津市和平区2021-2022学年九年级）热机的效率是热机性能的重要指标。国产奇瑞 E4T15B 发动机的效率为37%，某发动机的效率为33%。如果上述两款发动机工作时汽油均完全燃烧，下列表述正确的是（ ）
A．奇瑞 E4T15B 发动机消耗 1kg 汽油获得的有用功更多
B．奇瑞 E4T15B 发动机消耗 1kg 汽油释放的内能更多
C．奇瑞 E4T15B 发动机消耗 1kg 汽油散失的内能更多
D．奇瑞 E4T15B 发动机工作时消耗的燃料一定更少
7. （天津市北辰区2022-2023学年九年级上学期期末物理试题）下面事例中，属于机械能转化为内能的是（ ）
A．火药的燃气把子弹从枪膛里射出B．电流通过白炽灯泡发光
C．古人用钻木的方法取火D．用酒精灯加热烧杯里的水
8. （天津市红桥区2022-2023学年九年级）关于热机效率和能量守恒定律，下列说法正确的是（ ）
A．热机做的有用功越多，效率就越高
B．热机消耗的燃料越多，效率就越低
C．能量在转化和转移过程中，能量的总量保持不变
D．热机在工作的过程中不遵循能量守恒定律
9. （天津市南开区2021-2022学年九年级）酒精的热值为 3×107J/kg、比热容为 2.4×103J/（kg·℃），以下说法正确的是
（ ）
A．质量越大，酒精的热值越大
B．质量越大，酒精的比热容越大
C．完全燃烧 1 kg 酒精可放出 3×107 J 的热量
D．1 kg 酒精温度升高 1 ℃需要放出 2.4×103 J 的热量
10. （天津市津南区2021-2022学年九年级）如图为内燃机的能流图，则内燃机的效率可表示为
A．B．
C．D．
二、多选题（本大题共6小题）
11. （天津市南开区2022-2023学年九年级上学期期末测试物理试题）关于如图所示的四个情景，下列说法中不正确的是（ ）
A．甲图中的现象表明热量总是从内能较多的物体传递给内能较少的物体
B．乙图中抽去玻璃板后，两瓶中的气体混合，这种扩散现象表明气体分子是运动的
C．丙图中用弹簧测力计提起贴在水面的玻璃板时，测力计的示数变大，说明大气压强的存在
D．丁图中给试管中水加热至沸腾后，水蒸气将软木塞推出，该过程中的能量转化顺序为化学能——内能——机械能
12. （天津市南开区2022-2023学年九年级）用酒精灯给试管内的水加热至一定程度，发现在试管口的木塞被冲出，如图所示。下列描述正确的是（ ）
A．试管中的水是靠做功的方式增加内能的
B．水蒸气对木塞做功，把机械能转化为内能
C．水蒸气对木塞做功，与汽油机做功冲程的原理相同
D．水蒸气对木塞做功，水蒸气内能减少
13. （天津市部分区2022-2023学年九年级上学期）关于四冲程汽油机和柴油机，下列说法正确的是（ ）
A．汽油机和柴油机都是内燃机，吸入汽缸的物质不同
B．汽油机和柴油机都是通过火花塞点火的
C．燃料在汽缸内猛烈燃烧，燃料热值迅速减小
D．压缩冲程主要是通过做功的方式增大缸内气体的内能
14. （2022年南开区）下列事例中，属于内能转化为机械能的是（ ）
A．水壶中的水沸腾后，壶盖被水蒸气顶起
B．热机工作时的做功冲程
C．用气筒给自行车胎打气时，气筒壁会发热
D．流星与空气摩擦生热、发光
15. （天津市和平区2022-2023学年九年级）下列说法正确的是（ ）
A．内燃机消耗的燃料越多，其效率越高
B．物体吸收热量，其温度一定升高
C．外界对物体做功，物体内能可能增加
D．在热传递过程中，热量只能自发地从高温物体转移到低温物体
16. （天津市滨海新区2021-2022学年九年级）如图所示，为某汽车的汽油机工作时的能量流向图，燃料充分燃烧释放的能量有四个去向，部分能量比例已经在图中标出，下列说法正确的是（ ）
A．在汽油机的能量损失中，废气带走的能量最多
B．该汽油机的热机效率为70%
C．该汽油机的热机效率为30%
D．增加该汽油机的工作时间会提高其机械效率
三、填空题（本大题共5小题）
17. （天津市南开区2022-2023学年九年级上学期期末测试物理试题）一台单缸四冲程汽油机，飞轮转速是1440r/min，该汽油机每秒钟内完成 个冲程。
18. （天津市西青区2022-2023学年九年级上学期期中物理试题）汽油的热值是4.6×107J/kg，它的物理意义是 。现有汽油500g，若燃烧一半，剩余汽油的热值是 J/kg。
19. （天津市和平区2022-2023学年九年级上学期）2021年6月，陆军第79集团军某合成旅在野外陌生地域开展多火力协同、多要素融合的实弹射击演练，如图所示，火炮飞出过程的能量转化与汽油机工作时的 冲程的相同。
20. （天津市部分区2021-2022学年九年级（上）期中物理试题）汽车刹车过程中，因摩擦将机械能转化为地面、轮胎和空气的 能，使汽车的速度减小，直至停止。这些能量在转化过程中，能量的总量保持 。
21. （天津南开区2022-2023学年九年级上学期期末阶段练习物理学科试题）如图所示的是四冲程汽油机的某冲程，在这一冲程中发生的能量转化是： （选填“机械能转化为内能”或“内能转化为机械能”）；若该单缸汽油机的飞轮转速为3600转/分，则该汽油机活塞1s内对外做功 次。
四、实验题（本大题共1小题）
22. （天津市静海区2021-2022学年）如图所示，利用甲、乙两个音叉及悬挂的乒乓球来探究声现象的相关实验。
(1)敲响乙音叉，甲音叉也会发出响声，悬挂在线上的乒乓球 （选填“会”或“不会”）弹起，这说明乙音叉通过 把振动传给了甲音叉，这说明声波能够传递 ；
(2)若在月球上做这个实验，敲击乙音叉，甲音叉旁边的乒乓球 （选填“会”或“不会”）弹起，说明声音的传播需要 。
五、计算题（本大题共4小题）
23. （天津市南开区2022-2023学年九年级上学期期末物理试题）小华家里用的是天然气灶，他尝试估测该灶的效率。小华在水壶中加入4L水，水的初温是20℃，然后将水烧开，他观察天然气表发现此次烧水用了天然气，天然气的热值为，水的比热容，当地大气压为标准大气压。求：
（1）水吸收的热量Q吸（不计水的热量损失）；
（2）天然气完全燃烧放出的热量Q放；
（3）天然气灶的效率η。
24. （天津市河北区2022-2023学年九年级上学期期中考试物理试题）某中学为学生供应开水，用锅炉将的水从加热到，燃烧了的无烟煤。水的比热容是，无烟煤的热值是。求：
（1）锅炉内的水吸收的热量是多少？
（2）无烟煤完全燃烧放出的热量是多少？
（3）此锅炉的效率是多少？
25. （天津市滨海新区2022-2023学年九年级上学期期中物理试题）用某燃气炉烧水时，热效率为84%，把质量为500g，初温为20℃的水加热到100℃，已知水的比热容c水＝4.2×103J/kg℃，燃气热值5×107J/m3。求：
（1）水吸收的热量是多少？
（2）至少燃烧多少燃气？
26. （天津南开区2022-2023学年九年级上学期期末阶段练习物理学科试题）如图1是一种电热饮水机的简化电路图，S是温控开关，R1是调节电阻，R2是供加热的电阻丝，饮水机的铭牌参数如图2所示，饮水机中有质量为1.5kg，初温为20℃的水，在一标准大气压下烧开，求：
（1）这些水需要吸收的热量是多少？
（2）若饮水机正常工作的加热效率为90%，需加热多长时间？（时间计算结果保留整数）
参考答案
1. 【答案】C
【详解】图中的气门关闭，活塞下行，并且电火花打火，这是做功冲程的特点；在做功冲程中，能量转化关系是气体的内能转化为机械能由此可知ABD错误，C正确；
2. 【答案】A
【详解】由图知道，进气门和排气门都是关闭的，活塞上行，可以判断是压缩冲程，在压缩冲程中机械能转化为内能，故A正确、BCD错，故选A．
3. 【答案】A
【详解】甲是对试管内的水加热，使其温度升高，内能增大，当内能增大到一定程度，就把塞子推出来，即内能转化成机械能。乙是活塞压缩棉花做功，使其内能增大，机械能转化成内能。丙是汽油瞬间燃烧，产生高温高压燃气，燃气推动活塞做功，内能转化成机械能。丁是对气体做功，气体内能增加，将机械能转化为内能，故BCD错误，A正确。
故选A。
4. 【答案】C
【详解】A．进气门打开，排气门关闭，活塞向下运动，所以是吸气冲程，故A不符合题意；
B．两个气门都关闭，活塞向上运动，所以是压缩冲程，故B不符合题意；
C．两个气门都关闭，活塞向下运动，所以是做功冲程，故C符合题意；
D．进气门关闭，排气门打开，活塞向上运动，所以是排气冲程，故D不符合题意。
故选C。
5. 【答案】B
【详解】A．根据热效率的公式，热机的效率越高，故做同样多的有用功，总功更小，即消耗的燃料越少。故A正确，不符合题意；
B．该汽油机吸入的工作物质是汽油和空气的混合物，故B错误，符合题意；
C．从图中信息可知，两气门关闭，活塞向上运动，压缩气体做功，此冲程为压缩冲程，其中机械能转化为内能，故C正确，不符合题意；
D．汽油机四个冲程中，只有做功冲程对外做功，其它三个冲程靠惯性完成，所以图中压缩冲程不能给外界提供动力，靠飞轮的惯性完成，故D正确，D不符合题意。
故选B。
6. 【答案】A
【详解】
国产奇瑞 E4T15B 发动机的效率为 37%，某发动机的效率为 33%，即国产奇瑞 E4T15B 发动机的效率的效率高，有用功占总功的比例高。
A．奇瑞 E4T15B 发动机消耗 1kg 汽油获得的有用功更多，即消耗相同的燃料，奇瑞 E4T5B 做的有用功越多，则有用功占总功的比例越高，即效率越高，故 A 正确；
B．根据 Q=mq 知，发动机完全燃烧 1kg 汽油释放的内能相同，故 B 错误；
C．奇瑞 E4T15B 发动机的效率高，有用功占总功的比例越高，散失的内能少，故 C 错误；
D．奇瑞 E4T15B 发动机的效率高，是有用功占总功的比例越高，但工作时消耗的燃料不一定更少，故 D 错误。
故选A。
7. 【答案】C
【详解】A．火药气体把子弹从枪膛中射出，是内能转化为机械能，故A不符合题意；
B．电流通过白炽灯发光，是把电能转化为光能和内能，故B不符合题意；
C．古人用钻木的方法取火，是把机械能转化为内能，故C符合题意；
D．用酒精灯加热烧杯里的水，是通过热传递的方式使水的内能增大的，故D不符合题意。
故选C。
8. 【答案】C
【详解】A．效率是有用功与总功的比值，热机做的有用功越多，总功也就越多，效率不一定越高，故A错误；
B．热机的效率是燃料燃烧产生的有用的热量与总热量的比值，与消耗的燃料多少无关，故B错误；
C．能量既不能创生，也不会消灭，它只会从一种形式转化成另一种形式或从一个物体转移到另一个物体，在转化和转移过程中，能量的总量保持不变，故C正确；
D．能量守恒定律是自然界最普遍最重要的基本定律，热机在工作的过程中也遵循能量守恒定律，故D错误。
故选C。
9. 【答案】C
【详解】
A．热值是燃料的一种属性，与质量无关，故A错误；
B．比热容是物质的一种属性，与质量无关，故B错误；
C．由热值的概念可知：1kg酒精完全燃烧放出的热量是3.0×107J；故C正确；
D．由比热容的概念可知1kg酒精温度升高1℃吸收的热量 2.4×103J，而不是放出热量，故D错误；
故选C。
10. 【答案】B
【详解】
由能流图可知：燃料完全燃烧放出的热量为E，有用机械能即有用功为E2，所以内燃机的效率可表示为
η=×100%．
11. 【答案】AC
【详解】A．甲图中人的右手放入冷水中，左手放入热水中，两手的感觉到的冷热程度是不相同的。发生热传递时，热量是从温度高的物体转移到温度低的物体，不是从内能多的物体转移到内能少的物体，故A错误，符合题意；
B．乙图中上边玻璃瓶装的空气，下边玻璃瓶装的二氧化氮，二氧化氮的密度比空气大。抽掉玻璃板后，两个瓶子内的气体会混合在一起，二氧化氮分子会进入空气分子的间隙，空气分子会进入二氧化氮分子间隙，这是扩散现象，说明分子在不停地做无规则运动，故B正确，不符合题意；
C．缓慢向上提拉与水面接触的玻璃板，在玻璃板离开水面前，弹簧测力计示数变大，说明分子水分子和玻璃分子间存在引力，故C错误，符合题意；
D．酒精灯给试管加热，酒精燃烧化学能减少，试管内能增大，化学能转化成内能；试管内水吸收热量，内能增大，水蒸气把软木塞冲开，水蒸气膨胀时对软木塞做功，水蒸气的内转化为木塞的机械能，所以该过程中的能量转化顺序为化学能——内能——机械能，故D正确，不符合题意。
故选AC。
12. 【答案】CD
【详解】A．试管中的水是靠热传递的方式增加内能的，故A错误；
B．水蒸气对木塞做功，把内能转化为机械能，故B错误；
C．水蒸气对木塞做功，把内能转化为机械能，与汽油机做功冲程原理相同，故C正确；
D．水蒸气对木塞做功，水蒸气的内能转化为木塞的机械能，所以水蒸气的内能减少，故D正确。
故选CD。
13. 【答案】AD
【详解】A．汽油机和柴油机都是内燃机，吸入汽缸的物质不相同，汽油机吸入的是汽油和空气，而柴油机吸入的是空气，故A正确；
B．柴油机是压燃式点火，故B错误；
C．燃料在汽缸内猛烈燃烧，燃料热值不变，热值指的是1kg的燃料完全燃烧释放的热量，是一个定值，故C错误；
D．压缩冲程主要是通过做功的方式增大缸内气体的内能，压缩气体，对气体做功，气体的内能增大，故D正确。
故选AD。
14. 【答案】AB
【详解】
A．水壶中的水沸腾后，壶盖被水蒸气顶起是水的内能转化为壶盖的机械能，故A符合题意；
B．热机工作时的做功冲程是将汽油的内能转化为内燃机的机械能，故B符合题意；
C．用气筒给自行车胎打气时，气筒壁会发热是将机械能转化为内能，故C不符合题意；
D．流星与空气摩擦生热、发光是机械能转化为内能，故D不符合题意。
故选AB。
15. 【答案】CD
【详解】
A．内燃机消耗的燃料越多与效率无关，效率是有用的能量占总能量的比例，故A错误；
B．物体吸收热量，其温度不一定升高，比如晶体熔化时吸收热量，温度不变，故B错误；
C．外界对物体做功，物体内能可能增加是正确的，故C正确；
D．在热传递过程中，热量只能自发地从高温物体转移到低温物体是正确的，故D正确。
故选CD。
16. 【答案】AC
【详解】
A．由图可知，在燃料燃烧释放的能量中，废弃带走的最多，占33%。故A正确；
BC．该汽油机的热机效率
故B错误，C正确；
D．热机效率是热机对燃料燃烧释放能量的利用，增加该汽油机的工作时间并不能提供热机效率，故D错误。
故选AC。
17. 【答案】48
【详解】单缸四冲程汽油机，飞轮转速是
每1r完成两个冲程，所以该汽油机每秒完成的冲程为48个。
18. 【答案】 完全燃烧1kg的汽油放出4.6×107J的热量 ； 4.6×107
【详解】[1]汽油的热值4.6×107J/kg，其物理含义是完全燃烧1kg的汽油放出4.6×107J的热量。
[2]由于热值只与燃料的种类有关，汽油燃烧一半后，质量减小，燃料的种类没有变化，所以剩余汽油的热值不变，也为4.6×107J/kg。
19. 【答案】做功
【详解】火炮飞出过程是内能转化为机械能的过程，与汽油机工作时做功冲程的能量转化相同。
20. 【答案】内能；不变；
【详解】
[1][2]汽车在刹车过程中需克服摩擦做功，将机械能转化为内能，这些能量无法再转化为使汽车行驶所需要的能量，是因为能量转化和转移是有方向性的，并且能量在转化或转移的过程中总量保持不变。
21. 【答案】 内能转化为机械能 ； 30
【详解】[1]图中进气门和排气门关闭，活塞向下运动，属于做功冲程，将内能转化机械能。
[2]该汽油机的飞轮转速为3600转/分，即每秒钟转60转，完成30个工作循环，做功30次。
22. 【答案】会；空气；能量；不会；介质；
【详解】
(1)声音可以在空气中传播，敲响乙音叉，乙音叉通过空气把振动传给甲音叉，甲音叉也会发出响声，悬挂在线上的乒乓球会弹起，具有机械能，这也说明声波能够传递能量。
(2)声音的传播需要介质，若在月球上做这个实验，由于是真空环境，声音无法传播，敲击乙音叉，甲音叉旁边的乒乓球不会弹起。
23. 【答案】（1）；（2）；（3）42%
【详解】解：（1）水的体积
水的质量为
在1标准大气压下，水的沸点为100℃，即水的末温为100℃；水吸收的热量为
（2）天然气燃烧放出的热量为
（3）天燃气灶的效率为：
答：（1）水吸收的热量Q吸为；
（2）天然气完全燃烧放出的热量Q放为；
（3）天然气灶的效率η为。
24. 【答案】（1）；（2）；（3）
【详解】（1）锅炉内的水吸收的热量为
（2）无烟煤完全燃烧放出的热量为
（3）此锅炉的效率为
答：（1）锅炉内的水吸收的热量为；
（2）无烟煤完全燃烧放出的热量为；
（3）此锅炉的效率是。
25. 【答案】（1）1.68×105J；（2）0.004m3
【详解】解：（1）水吸收的热量
Q吸=c水m(t-t0)=4.2×103J/(kg·℃)×0.5kg×(100℃-20℃)=1.68×105J
（2）燃气完全燃烧放出的热量
需要燃气的体积
答：（1）水吸收的热量是1.68×105J；
（2）至少燃烧0.004m3燃气。
26. 【答案】（1）5.04×105J；（2）509s
【详解】解：（1）一标准大气压下，水的沸点是100℃，把水烧开，水吸收的热量
Q=cmΔt=4.2×103J/(kg·℃)×1.5kg×(100℃-20℃)=5.04×105J
（2）饮水机消耗的电能
需加热的时间
答：（1）这些水需要吸收的热量是5.04×105J；
（2）若饮水机正常工作的加热效率为90%，需加热509s。
人教版九年级全一册物理第十五章 电流和电路 试题精选
一、单选题（本大题共10小题）
1. （2023年南开区）下列四组物体中，都属于导体的一组是（ ）
A．玻璃棒、人体、大地B．水银、保险丝、铁块
C．陶瓷、干木、塑料D．石墨、橡胶、酸碱盐溶液
2. （2023年南开区）四个悬挂着的带电小球，静止时的位置关系如图所示，下列说法中不正确的是（ ）
A．A球与C球一定带有异种电荷B．B球与C球一定带有异种电荷
C．B球与D球一定带有异种电荷D．A球与D球一定带有同种电荷
3. （2023年南开区）在日常生活中，十字路口的交通红绿灯指挥着人们的通行。正常情况下，红、黄、绿三灯每次只能亮其中一盏灯。在如图所示的电路图中，能实现上述要求的是（ ）
A．B．
C．D．
4. （2023年和平区）某同学设计了道路井盖移动报警电路．当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻．图中符合设计要求的电路图是
A．B．
C．D．
5. （2023年南开区）如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（ ）
A．电流表A1测通过灯L1的电流
B．电流表A1的示数一定大于电流表A2的示数
C．电流表A1的示数一定小于电流表A2的示数
D．仅断开S2，电流表A2的示数不变
6. （2023年南开区）如图所示，验电器A带正电，B不带电，现用带有绝缘手柄D的金属棒C把A和B连接起来，发现A金属箔张角变小，B金属箔张开。则下列说法正确的是（ ）
A．验电器金属箔张开是因为它们带同种电荷
B．金属棒中瞬间电流的方向是从B流向A
C．正电荷从A移到B，所以两个验电器都带正电
D．电子从B移到A，所以A带负电，B带正电
7. （2023年和平区）把两节干电池、两个开关、一个小灯泡、一个电动机连成如图所示的电路，与实物图对应的电路图是图中的（ ）
A．B．
C．D．
8. （2023年和平区）如图所示，取两个相同的验电器 A 和 B，用毛皮摩擦过的橡胶棒接触验电器 A，使A带电，B 不带电，再用带有绝缘手柄的金属棒把 A 和 B 连接起来。下列说法正确的是（ ）
A．A 中正电荷通过金属棒流向 B，金属棒中瞬间电流方向从 A 到 B
B．B 中负电荷通过金属棒流向 A，金属棒中瞬间电流方向从 A 到 B
C．A 中负电荷通过金属棒流向 B，金属棒中瞬间电流方向从 B 到 A
D．B 中正电荷通过金属棒流向 A，金属棒中瞬间电流方向从 B 到 A
9. （2023年滨海新区）如图所示，通草球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是
A．乙带负电、丙带正电B．乙带正电、丙带正电
C．乙带负电、丙带负电或不带电D．乙带正电、丙带负电或不带电
10. （2023年南开区）如图所示，这是一种用于粉尘、细菌收集的静电除尘装置的原理图。当含尘空气经过离子发生器时，空气分子被电离为正离子和电子，正离子尘粒带正电奔向积尘盘的负极，最终被吸附到积尘盘上。下列说法正确的是（ ）
A．尘粒被吸附到积尘盘负极是因为异种电荷相互吸引
B．图中除尘时的瞬间电流方向向左
C．空气被电离是创造了电荷，使粉尘带上了电
D．静电除尘装置利用了带电体吸引轻小物体的性质
二、多选题（本大题共4小题）
11. （2023年河西区）如图所示，对其中所涉及的实验现象分析正确的是（ ）
A．图甲：用橡胶棒连接金属箔张角不同的验电器，发现金属箔张角不变。说明橡胶棒是绝缘体
B．图乙：将两个铅柱底面削平、削干净，然后紧紧压在一起，两个铅柱就会结合起来，甚至下面吊一个重物都不能把它们拉开。说明分子间有相互作用的斥力
C．图丙：铁丝快速反复弯折后，铁丝弯折处发热。说明做功可以改变物体的内能
D．图丁：与头发摩擦过的塑料梳子吸引起碎纸屑。说明摩擦过的梳子带了电荷
12. （2023年部分区）如图所示，一带负电橡胶棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动，对吸管A端带电性质判断正确的是（ ）
A．若相互吸引，可能带正电B．若相互吸引，可能不带电
C．若相互排斥，一定带正电D．若相互排斥，一定带负电
13. （2023年西青区）对如图所示电路的分析，正确的是（ ）
A．当断开S1、S2，闭合S3时，L1与L2为并联
B．当断开S3，闭合S1、S2时，L1与L2为并联
C．当断开S1，闭合S2、S3时，L1与L2为串联
D．只要同时闭合S1、S3，就会出现短路现象
14. （2023年滨海新区）如图所示，用毛皮摩擦过的橡胶棒接触验电器后，验电器金属箔张开，以下说法正确的是（ ）
A．毛皮摩擦过的橡胶棒带正电
B．验电器的工作原理是同种电荷相互排斥
C．通常情况下橡胶棒是绝缘体
D．金属箔张开瞬间电流的方向是由金属球到金属箔
三、填空题（本大题共13小题）
15. （2023年南开区）“复兴号”动车组座位上装有两孔和三孔插座，三孔插座中的三个孔分别接的是火线、零线和______线；同一排座位上正在充电的两部手机之间是______（填“串联”或“并联”）的。
16. （2023年和平区）毛皮摩擦过的橡胶棒带负电是因为橡胶棒 （选填“得到”或“失去”）电子；在干燥的秋天用塑料梳子梳头发，越梳理越蓬松，是因为摩擦使头发带电，而同种电荷相互 。
17. （2023年南开区）如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．B金属箔的张角 ，金属棒中瞬间电流的方向是 ．
18. （2023年南开区）国庆节小明与爸妈外出旅游时住进了宾馆，当他进入房间后把房卡插入槽中，房间内的灯就全部亮了。据此他猜测：房卡的作用相当于电路中的 。（选填“电源”“开关”“用电器”）
19. （2023年滨海新区）如图所示，验电器A带负电，B不带电，用带有绝缘柄的金属棒把验电器A、B两金属球连接起来，验电器A的金属箔的张角将 （选填“不变”、“增大”或“减小”）；在金属棒与验电器A、B两金属球接触瞬间金属棒上的电流方向是 （选填“从A到B”或“从B到A”）。
20. （2023年滨海新区）《中国诗词大会》比赛中用到了抢答器．抢答器的工作原理是：两位选手中任意一位按下身旁的抢答键时扬声器发出声音，且用红灯或绿灯告诉主持人是谁按下了抢答键．则红灯和绿灯的连接方式是 联，抢答键相当于电路中的 ．
21. （2023年河西区）如图1，用带电体接触验电器的金属球，金属箔就会张开，是因为两个金属箔片带有 （选填“同种”或“异种”）电荷相互排斥。图2是工厂、加油站里常见的静电清除杆，当工人进行静电清除时，只需站在杆旁，用手触摸静电清除杆顶部的黑色圆球即可。若人体带正电，则清除静电时，杆内瞬时电流的方向为 （选填序号①“由上到下”或②“由下到上”）。
22. （2023年滨海新区）如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，通过L2的电流应为 A；若通电一段时间后灯L1灯丝断了，则灯L2的亮度将 ．（选填“变亮”、“变暗”或“无变化”）
23. （2023年部分区）如图所示电路，两灯泡的连接方式为 联。闭合开关后，两灯均不发光，先检查导线连接情况，发现完好，再把电压表接在L1两端时有示数，接在L2两端时无示数，则电路故障原因是 。
24. （2023年部分区）人们通常用图形符号来表示生活中的一些电路元件，用 表示灯泡；用 表示电池。
25. （2023年部分区）如图甲所示，是电流表的刻度盘，当指针如图所示时，读数是 ，若把这个表接在图乙所示电路中使用，应接在 （填“a”或“b”）处。
26. （2023年西青区）如图所示，为四个用丝线悬挂的泡沫塑料小球之间相互作用的情况，若D球带负电，另外三个球中，一定带正电的是 ；可能不带电的是 。
27. （2023年部分区）如图所示。是小明学习电学碰到的一个电路。当闭合开关后，电流表的示数为1.5A，电流表的示数为，电流表的示数为，请你根据学到的电学知识，解答下列问题
（1）三盏灯泡的连接方式为 ，电流表测量的是 的电流，
（2）计算出通过灯泡、、的电流，写出具体的计算过程。 、 、
四、实验题（本大题共3小题）
28. （2023年滨海新区）以下实验是“探究并联电路的电流规律”，请完成下列填空内容。
〖提出问题〗：如图所示的并联电路中，探究流过A、B、C各处的电流之间关系。
〖设计实验进行实验〗：
（1）根据电路图连接电路，并进行测量；
（2）把电流表分别接入到电路中的A、B、C处，测出它们的电流；
（3）换上另外两组规格 （选填“相同”或“不同”）的小灯泡，再次测量各点的电流，将三次测量的数据填入下表；
（4）整理器材。
〖分析论证〗：
（a）在接、拆电路时，开关必须 ；
（b）上面设计的表格中缺少内容，应补充的内容是 ；
（c）表格内容补充完整后，通过对上面数据的分析，可以得出结论： 。
29. （2023年河西区）小薛和小程同学一起做“探究并联电路中电流规律”的实验，实验电路图如图1所示。请你完成下列内容：
（1）连接电路时，开关应 ；（选填“断开”或“闭合”）
（2）如图2是他们测量电流时连接的实验电路，此时电流表测量的是图1中 （选填“A”、“B”或“C”）处的电流；
（3）然后小薛把电流表分别接入电路中的另外两处测电流，并把电流表的示数记录在表中：
分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是 ；（用公式表示）
（4）小程想，要使上述结论更具普遍性，还要用不同的方法进行多次实验，于是他们讨论了以下三种方案：
方案一：在图1的基础上，反复断开、闭合开关，测出A、B、C三处的电流；
方案二：在图1的基础上，仅改变电源电压，测出A、B、C三处的电流；
方案三：在图1的基础上，在其中一条支路换上规格不同的灯泡，测出A、B、C三处的电流。
以上三种方案，你认为不可行的方案是方案 （选填“一”、“二”或“三”）。
小程选择上述可行方案之一，做了三次实验，并把实验数据填入下表中。
小程选择的方案是方案 （选填“一”、“二”或“三”）。
30. （2023年红桥区）小薛和小程同学做“探究并联电路中电流规律”的实验。实验电路如图所示。请你帮他们完成下列内容：
(1)①小薛同学在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知连接电路时，他忘了 ；
②他准备测量A处的电流时，开关闭合后，发现电流表的指针偏转如图所示，出现该现象的原因是 ；
③排出故障后，他用电流表分别测出A、B、C处的电流，如下表：
分析表中数据，可以初步得出的结论是： 。（用公式表示）
④他测完一组数据后，接下来应该做的是 （填写字母）
A．整理器材，结束实验
B．多次断开、闭合开关，再记录几组数据
C．换用不同规格的小灯泡，再测出几组数据
D．换用电流表的另一量程，再测出一组数据
(2)小程同学实验时，用电流表测量C处的电流，闭合开关后，两灯均发光，现将灯L1拧下，则观察到灯L2 （选填“会”、“不会”）发光，电流表示数将 （选填“变大”、“不变”或“变小”）。
参考答案
1. 【答案】B
【详解】A．玻璃棒不容易导电，属于绝缘体；人体、大地容易导电，属于导体。故A不符合题意；
B．水银、保险丝、铁块容易导电，都属于导体。故B符合题意；
C．陶瓷、干木、塑料不容易导电，都属于绝缘体。故C不符合题意；
D．橡胶不容易导电，属于绝缘体；石墨、酸碱盐溶液容易导电，属于导体。故D不符合题意。
故选B。
2. 【答案】C
【详解】如图所示，当A、B相互排斥，表明A、B一定带有同种电荷，B、C相互吸引，表明B、C一定带有异种电荷，则A、C一定带有异种电荷，C、D相互吸引，表明C、D一定带有异种电荷，则B、D一定带有同种电荷，则A、D带有同种电荷，故ABD正确，不符合题意，C错误，符合题意。
故选C。
3. 【答案】D
【详解】交通红绿灯中的红、黄、绿信号灯每次只能亮其中的一盏灯，即三个灯互不影响，所以三个灯是并联的，且每个开关只控制一个灯，故D符合题意，ABC不符合题意。
故选D。
4. 【答案】B
【详解】A题中警示灯与保护电阻串联，闭合开关，灯泡发光；断开开关，灯泡不发光，故A不符合题意；
由B图知道，闭合开关，灯泡被短路不能发光；断开开关，灯泡和定值电阻串联，灯泡能够发光，故B符合题意；
由C图知道，闭合开关，灯泡发光；断开开关，灯泡不发光，故C不符合题意；
由D图知道，无论开关是否闭合，灯泡都能发光，故D不符合题意．
5. 【答案】C
【详解】A．由图可知，两灯并联，电流表A2测量干路的电流，电流表A1测量L2所在支路的电流，故A错误；
BC．根据并联电路的电流规律可知，干路中的电流大于支路的电流，电流表A1的示数小于电流表A2的示数，故B错误，C正确；
D．根据并联的特点可知，电流表A2测量干路的电流，仅断开S2，灯泡L1的电流不变，L2电流变为0，电流表A2的示数变小，故D错误。
故选C。
6. 【答案】A
【详解】A．验电器金属箔张开是因为它们带同种电荷，同种电荷相互排斥，故A正确；
B．验电器A带正电，金属棒C把A和B连接起来，自由电子从B到A，故金属棒内瞬间电流的方向从A到B，故B错误；
C．自由电子从B到A，正电荷没有移动，故C错误；
D．验电器A带正电，自由电子从B到A，只能说明部分的电子与正电荷中和，A金属箔张角变小，说明验电器A带正电荷的量变小，但是仍然带正电，故D错误。
故选A。
7. 【答案】B
【详解】由实物图知，灯泡与电动机并联，开关S2在干路上， S1在电动机的支路上，故B符合题意，ACD不符合题意。
故选B。
8. 【答案】C
【详解】用毛皮摩擦过的橡胶棒带负电，带负电的橡胶棒接触验电器 A使A带负电，用带有绝缘手柄的金属棒把 A 和 B 连接起来时，A的负电荷通过金属棒转移到B，A的电荷减少，金属箔张角减小；B得到电荷，两个金属箔由于带同种电荷互相排斥而张开；由于规定正电荷定向移动的方向为电流方向，金属棒中瞬间电流方向从 B 到 A，故C正确，ABD错误。
故选C。
9. 【答案】D
【详解】因为同种电荷相互排斥；异种电荷相互吸引．如果已知甲带正电，则由通草球甲、乙相互排斥，知乙一定带正电；又因为带电体有吸引轻小物体的性质，虽然甲、丙相互吸引，丙可能带负电，也可能不带电．故D符合题意．
10. 【答案】A
【详解】A．含尘气体经过离子发生器时，空气分子被电离为正离子和电子，正离子使尘粒带正电奔向积尘盘的负极，所以尘粒被吸附到积尘盘负极是因为异种电荷相互吸引，故A正确；
B．由图可知，空气分子电离后的正离子向右运动才能吸附到积尘盘上，电流的方向规定为正电荷移动的方向，所以图中电流方向向右，故B错误；
C．空气被电离没有创造电荷，而是用电离的方法使正负电荷分开，故C错误；
D．该静电除尘装置利用了电荷间的相互作用，故D错误。
故选A。
11. 【答案】ACD
【详解】A．用橡胶棒连接AB，AB金属箔的张角不变，说明电子没有发生转移，所以橡胶棒是绝缘体，故A正确；
B．分子间存在引力与斥力。将两个铅柱底面削平、削干净，然后紧紧压在一起，两个铅柱就会结合起来，甚至下面吊一个重物都不能把它们拉开，说明分子间存在引力，故B错误；
C．做功和热传递都可以改变物体的内能。铁丝快速反复弯折后，铁丝弯折处发热，这是通过做功的方法改变铁丝的内能，故C正确；
D．带电体具有吸引轻小物体的性质。摩擦过的塑料梳子能吸引碎纸屑，说明摩擦过的塑料梳子带了电荷，故D正确。
故选ACD。
12. 【答案】ABD
【详解】AB．带电体能够吸引轻小物体，异种电荷相互吸引；带负电橡胶棒靠近用细线挂住的轻细吸管A端，若相互吸引，A端有可能不带电，也可能带正电；故AB正确；
CD．同种电荷相互排斥，若相互排斥，A端一定带负电，故C错误，D正确。
故选ABD。
13. 【答案】BD
【详解】A．当断开S1、S2，闭合S3时，电流只有一条路径：正极→L1→L2→S3→负极，所以L1与L2为串联，故A错误；
B．当断开S3，闭合S1、S2时，电流有两条路径，则L1与L2为并联，故B正确；
C．当断开S1，闭合S2、S3时，L2被短路，只有L1的简单电路，故C错误；
D．由图可知，只要同时闭合S1、S3，电流的路径是：正极→S1→S3→负极，故电源短路，故D正确。
故选BD。
14. 【答案】BC
【详解】A．人们把用丝绸摩擦过的玻璃棒带的电荷叫正电荷，用毛皮摩擦过的橡胶棒带带的电荷叫负电荷。所以被毛皮摩擦过的橡胶棒所带的电荷称为负电荷，故A错误；
B．验电器的工作原理是同种电荷相互排斥，箔片由于带上同种电荷排斥而张开，故B正确；
C．常见的绝缘体有陶瓷、玻璃、橡胶、油等，故橡胶棒属于绝缘体，故C正确；
D．毛皮摩擦过的橡胶棒带负电，接触验电器后自由电子由橡胶棒转移到金属球再转移到箔片，由于自由电子的定向移动方向与电流方向相反，故金属箔张开瞬间电流的方向是由金属箔到金属球，故D错误。
故选 BC。
15. 【答案】 地线 并联
【详解】[1]三孔插座上的三孔分别为火线、零线和地线，可防止有用电器外壳带电而使得人触电。
[2]同一排座位上正在充电的两部手机可以单独工作、互不影响，因此它们间的连接为并联。
16. 【答案】 得到 ；排斥
【详解】[1]用毛皮摩擦橡胶棒时，橡胶棒的原子核束缚核外电子的本领强而得到电子，因有多余电子而带负电。
[2]在干燥的秋天用塑料梳子梳头发，头发随着飘动起来，而且越梳理蓬松得越厉害，由于摩擦起电，同种电荷相互排斥。
17. 【答案】 增大 ； 从B流向A
【详解】[1][2]用带有绝缘手柄的金属棒把A和B连接起来，带负电的电子可以沿金属棒从A向B移动，故B金属箔张角增大；正电荷定向移动的方向是电流的方向，故金属棒中瞬间电流的方向与电子的运动方向相反，即从B向A。
18. 【答案】开关
【详解】房卡可以控制房间内用电器的工作，如果不插入插槽中，房间内所有的用电器都不工作，相当于开关断开；当他进入房间后把房卡插入槽中，房间内的灯就全部亮了，相当于开关闭合，所以房卡相当家庭电路的开关。
19. 【答案】 减小 ； 从B到A
【详解】[1][2]A带负电，B不带电，用一根带有绝缘柄的金属棒把A、B连接起来，自由电子由A到B，验电器A的金属箔的张角将变小；自由电子的定向移动方向与电流方向相反；故电流方向由B到A。
20. 【答案】 并 ； 开关
【详解】[1]由题意可知，当任意位选手按下抢答键时灯亮（红灯或绿灯），同时扬声器发出声音，则扬声器接在干路上，两灯可独立工作互不影响，红灯或绿灯分别与抢答器串联，可单独工作，故两灯并联；
[2]抢答键控制相应的灯，相当于电路中的开关；
21. 【答案】 同种 ； ①
【详解】[1]验电器中两个金属箔片因带有同种电荷相互排斥而张开。
[2]物理学规定：正电荷定向移动的方向为电流的方向，因人体带正电，所以用手触摸静电清除杆顶部的黑色圆球时，电子从金属杆传向人手，由于电子带负电，其移动方向与电流方向相反，则电流方向由人手流向静电清除杆，即杆内瞬时电流的方向为由上到下，故选①。
22. 【答案】 0.9 ；无变化
【详解】[1]由电路图可知,两灯泡并联,电流表a测L1支路的电流，电流表b测干路电流，因为并联电路中干路电流等于各支路电流之和，且b电流表指针的偏转角小于a电流表指针的偏转角，所以a电流表的量程为0∼0.6A，分度值为0.02A，示数为0.3A； b电流表的量程为0∼3A，分度值为0.1A，示数为1.2A，则通过L2的电流：
I2=Ib−Ia=1.2A−0.3A=0.9A；
[2]由于并联电路中各支路上的用电器互不影响，所以灯L1灯丝断后，灯L2的亮度将无变化．
23. 【答案】 串 ；灯泡L1断路了
【详解】[1]开关闭合后，电流只有一条路径，因此两灯泡的连接方式是串联。
[2]电压表接在L1两端时电压表有示数，说明有微弱的电流通过电压表，说明L2一定是通路，这样电流经过电压表再经过L2和开关形成一个闭合回路。因为L1是断路的，所以电压表并联在L2两端也不会有电流通过电压表，因为现在电路不是一个闭合回路。
24. 【答案】 ；
【详解】[1][2]为了方便表示电路，用符号表示电路中的各个原件，电灯的符号是；电池的符号是。
25. 【答案】 ；
【详解】[1]电流表使用的是量程，分度值为，示数是。
[2]电流表应串联接入电路中，图乙中a与灯泡在一条支路上，此处是电流表。
26. 【答案】 C、B ； A
【详解】[1]同种电荷相互排斥，异种电荷相互吸引。由图可知，B、C相互排斥，说明B、C带同种电荷。已知D球带负电，又C、D相互吸引，故C、B均带正电荷。
[2]带电体有吸引轻小物体的性质，因B带正电，A、B相互吸引（泡沫塑料球的质量很小），所以A可能带负电荷，也可能不带电。
27. 【答案】 并联 ；和 ； 0.5A ； 0.4A； 0.6A
【详解】（1）[1][2]由图可知，三盏灯泡的连接方式为并联，电流表测量的是和的电流。
（2）[3][4][5]在并联电路中，干路中的电流等于各支路电流之和，
测的是与的总电流，则
……①
测的是与的总电流，则
……②
测的是总电流
……③
由①②③解得
；；
28. 【答案】 不同 ； 断开 ；电流的单位； 并联电路中干路电流等于各支路电流之和
【详解】（3）[1]为了使得由实验数据所归纳的结论更具有可靠性，换上另外两组规格不同的灯泡多次测量。
（4）[2]为了保护电路，在拆、接电路时需要断开开关。
[3]电流应有单位，故上面设计的表格中缺少的内容是电流的单位。
[4]通过对上面数据的分析，可以得出结论：并联电路中干路电流等于各支路电流之和。
29. 【答案】 断开 ； A ； IC=IA+IB ； 一 ； 二
【详解】（1）[1]为了保护电路，在连接电路时开关应该断开。
（2）[2]根据实物图知，两灯泡并联，电流表与灯L1串联，电流表测图甲中A点的电流。
（3）[3]由电路图知，A、B处分别为两条支路的电流，C处为干路电流。由表中数据可知
0.1A+0.15A=0.25A
在并联电路中，干路电流与各支路电流的关系是IC=IA+IB。
（4）[4]方案二和方案三：换用不同规格的小灯泡，或者增加电池的节数改变电源电压，测出三处的电流，可以得出多组不同的实验数据，故可以得出普遍规律；而方案一中反复断开，闭合开关，测得到的实验数据都是相同的，故方案一不可行。
[5]由表中数据可知，通过A处的电流和通过B处的电流都发生了变化，说明选择的实验方案是二。因为方案三中，只在一支路上更换规格不同的灯泡，则另一支路的电流保持不变。
30. 【答案】 断开开关 ；电流表的正负接线柱接反了 ； IC=IA+IB ； C ； 会 ； 变小
【详解】(1)[1]在连接电路之前，应该先把开关断开，而小薛接好最后一根导线，电流表的指针就发生了偏转，说明了电路是通路，他忘记了断开开关。
[2]如图所示，电流表指针反偏，说明了电流表的正负接线柱接反了。
[3]分析表中数据可知，A处流与B处电流之和等于C处电流，即：IC=IA+IB。
[4]为了寻找普遍规律，避免实验偶然性，他测完一组数据后，应该换用不同规格的小灯泡，再测出几组数据。
(2)[5][6]如图所示，电路为灯L1与灯L2并联，电流表测量总电流，现将灯L1拧下，不影响灯L2工作，因此灯L2会发光；将灯L1拧下后电路总电阻变大，由讨论可知，电流表示数变小。
人教版九年级全一册物理第十六章 电压电阻 试题精选
一、单选题（本大题共10小题）
1. （2023年南开区）如图所示的变阻器，哪两种接法中向同一方向移动滑片时，电阻变化的效果是相同（ ）
A．甲和乙B．甲和丁C．丙和丁D．乙和丙
2. （2023年河北区）如图所示的电路中，电源电压为6V，甲、乙两灯泡规格相同，当开关S闭合后，两灯都不亮，现用电压表检测，A、B两点间的电压为零，B、C两点间电压为6V，造成故障的原因是（ ）
A．开关接触不良B．电源接触不良
C．乙灯接触不良或灯丝断开D．甲灯接触不良或灯丝断开
3. （2023年南开区）如图所示，把铜片、铁片插入菠萝中，制成一个水果电池，则（ ）
A．电压表能提供电压B．水果电池的电压为0.5V
C．铜片是水果电池的正极D．铁片是水果电池的正极
4. （2023年南开区）如图所示是亮亮同学连接的实物电路图。关于滑动变阻器，下列判断错误的是（ ）
A．闭合开关前，滑片P应滑到最右端，是为了保护电路
B．铭牌“10Ω 2A”表示滑动变阻器的调节范围是0~10Ω
C．滑片P向左滑动，滑动变阻器接入电路的电阻增大
D．滑动变阻器要“一上一下”接线才能发挥变阻的作用
5. （2023年和平区）如图所示电路，当开关S闭合后，两个电压表的示数一个是 5V，一个是 3V，请问电阻 R1、R2两端的电压分别为（ ）
A．5V 3VB．3V 2VC．2V 3VD．3V 5V
6. （2023年滨海新区）如图所示电路，在闭合开关后电流表A1的示数为0.2A、电流表A的示数为0.8A，则下列说法正确的是（ ）
A．电流表A2的示数是0.6A，灯L2的电压等于灯L1两端的电压
B．电流表A2的示数是1.0A，灯L2的电压等于灯L1两端的电压
C．电流表A2的示数是0.6A，灯L2的电压大于灯L1两端的电压
D．电流表A2的示数是1.0A，灯L2的电压大于灯L1两端的电压
7. （天津市南开区2022-2023学年九年级）小华有一根彩灯发光棒，闭合开关，众多小彩灯齐发光；一段时间后，其中一小灯珠熄灭，如图所示，关于该小灯珠灭的原因以及众小灯珠的电路连接方式，下列猜想中合理的是（ ）
A．若该小灯珠处断路，众小灯珠一定串联
B．若该小灯珠处短路，众小灯珠一定串联
C．若该小灯珠处断路，众小灯珠不可能并联
D．若该小灯珠处短路，众小灯珠可能并联
8. （天津市南开区2022-2023学年九年级）在做探究“影响电阻大小的因素”实验时，将一根粗细均匀的镍铬合金丝截成两段后分别接入电路中，如图所示。则这个实验探究的是（ ）
A．导体电阻与导体横截面积的关系B．导体电阻与导体材料的关系
C．导体电阻与导体长度的关系D．导体电阻与导体温度的关系
9. （天津市河北区2022-2023学年九年级）从欧姆定律可以导出公式，此公式说明（ ）
A．当电压增大到原来的2倍时，电阻R增大到原来的2倍
B．当电流增大到原来的2倍时，电阻R减小到原来的
C．电阻是导体本身的性质，当电压为零时，电阻阻值不变
D．当电压为零时，电阻R也为零
10. （2023年滨海新区）如图所示电路中，甲、乙两处分别接入电流表或电压表。当S闭合后，为使两灯均能发光，则（ ）
A．甲、乙均接入电流表B．甲接入电流表，乙接入电压表
C．甲、乙均接入电压表D．甲接入电压表，乙接入电流表
二、多选题（本大题共6小题）
11. （天津市红桥区2022-2023学年九年级）在如图所示的电路中，开关S闭合后下列所列的各种情况中正确的是（ ）
A．电路中甲表和乙表可以同时是电流表
B．如甲、乙、丙是电压表，当S1闭合后U丙=U甲+U乙
C．如甲是电压表，乙、丙是电流表，S1断开形成串联电路
D．如果电路是并联电路，则乙表的示数大于丙表的示数
12. （2023年和平区）将图所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P向B端移动时，接入电路中的电阻变小，则滑动变阻器连入电路的接线柱应是（ ）
A．A和CB．B和CC．A和DD．B和D
13. （2023年部分区）在如图所示电路中，开关闭合时，规格相同的灯泡、均能发光，图中甲、乙、丙为电表，粗心的小明在读数时在纸上记录了如图所示数字，即3个数分别对应三个电表的读数，则下列说法中正确的是（ ）
A．若和并联，甲、乙、丙示数分别为，，
B．若和并联，电源电压为，则通过、的电流分别为、
C．若和串联，电路中的电流为，则、两端的电压分别为、
D．若和串联，甲、乙、丙示数分别为、、
14. （天津市部分区2021-2022学年九年级）在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。用电压表测量这个电池的电压，其现象如图所示。则该电池的（ ）
A．锌片为正极B．铜片为正极C．电压为2VD．电压为0.4V
15. （天津市部分区2022-2023学年九年级上学期）如图所示电路，只闭合S1时电压表的示数为U1；只闭合S2时电压表的示数为U2；若S1、S2同时闭合，电压表示数为U3。关于三个电压值的大小，正确的是（ ）
A．U1U2D．U3>U1
16. （2023年和平区）如图所示电路中，下列说法中正确的是（ ）
A．如果①为电流表，②、③为电压表，该电路为串联电路
B．如果①为电流表，②、③为电压表，表②、表③的示数之和等于电源电压
C．如果①、②、③均为电流表，该电路为串联电路
D．如果①、②、③均为电流表，示数分别为0.9A、0.8A、0.4A，则通过灯L2的电流数为0.3A
三、填空题（本大题共5小题）
17. （2023年河北区）有两个电阻，，若把它们并联接在电路中，总电阻是______，和的电流之比______。
18. （2023年南开区）如图所示，已知电源为四节新干电池串联而成，闭合开关后电压表V1的示数为3.8V，那么，此时电压表V2的示数是 V。
19. （2023年和平区）天然气是市民常用的一种能源。天然气的热值为 4.2×107 J/m3，完全燃烧2 dm3的天然气放出的热量为 J。如图所示，将 A、B 两个金属片插入柠檬制成“水果电池”，用电压表测量水果电池的电压，电压值如图所示，如果想获得 3.6V 的电压，则需要把 节这样的“水果电池”串联起来。
20. （天津市河北区2022-2023学年九年级上学期）我国家庭电路的电压是 V。一般情况下，下列物体：①玻璃 ②铅笔芯 ③塑料 ④钢尺 ⑤盐水 ⑥食用油，其中属于导体的是 。（只填序号）
21. （2023年和平区）如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现了一些故障问题，并且故障仅发生在 L1和 L2两灯上，电路其余部分均完好，请按照以下现象判断具体的故障。
（1）发现灯泡 L1、L2均不发光，于是他用一根导线来排査故障。当导线连接 L1两端时两灯仍不发光，连接 L2两端时 L1发光、L2不发光。由此判断电路的故障是
（2）发现有一个灯发光，另一个灯不亮，于是他用一块电压表来排査故障。当将电压表并联在 L1两端时电压表示数为 0，并联在 L2两端时电压表有示数。由此判断电路的故障是
四、实验题（本大题共4小题）
22. （天津市西青区2022-2023学年九年级上学期）探究串联电路中电压的规律。
(1)请根据实物图，在方框内画出电路图 ；
（2）小刚根据如图连接好电路，闭合开关后，发现L1不发光，L2发光，且电压表示数为零，则故障可能是L1 （选填“断路”或“短路”）；
（3）排除故障后闭合开关，电压表示数如图甲所示，则灯泡L1两端的电压为 ，若灯泡L2两端的电压为1.2V，并将电压表并联在AD两端，请在图乙中标出电压表的示数；
（4）小芳同学又进行了多次实验，并总结出实验结论 。小芳进行多次实验的主要目的是 。
23. （天津市南开区2021-2022学年九年级）为探究“串联电路的电压规律”，小敏设计了如图所示的电路，单刀双掷开关接 1 时，电压表测 R1 两端的电压；单刀又掷开关接2 时，电压表测 R2 两端的电压。电源电压已知且恒定，所选用的电压表为零刻度线在表盘刻度线最左端的电压表。
(1)她不能完成该探究实验，因为 ；
(2)在现有的实验器材基础上，老师又给了小敏一个单刀双掷开关，请你帮她设计一个电路，可以不拆改导线，通过操作两个开关来改变电压表的连接，分别测出 R1和 R2两端的电压；（ ）
(3)按照设计好的电路图完成实验，数据记录如表所示，分析后得出结论： （请用文字叙述）。这个实验在设计方案上还存在的不足之处是 。
24. （天津滨海新区2022-2023学年九年级上学期）（同学们做“探究影响导体电阻大小因素”的实验时，提出了如下猜想：
猜想一：导体电阻的大小跟导体的材料有关；
猜想二：导体电阻的大小跟导体的长度有关；
猜想三：导体电阻的大小跟导体的横截面积有关。
同学们利用图所示电路图进行探究，实验中可将规格、材料不同的导体接入电路M、N两点间，导体的规格、材料见下表。请你完成下列内容。
（1）为了验证猜想一，他们应选用表中导体代号为 、 、 的3根导体进行实验；
（2）为了验证猜想二，小金同学计划用3根导体完成实验，她首先选用了表中导体代号为 、 的两根导体，她还需要一根长度为 l、横截面积为 S的导体进行实验（填写数字）；
（3）根据表中信息， （选填“能”或“不能”）验证猜想三。
25. （天津市河北区2022-2023学年九年级上学期）在探究影响导体电阻大小的因素时，小明作出了如下猜想：
导体的电阻可能与
①导体的长度有关；
②导体的横截面积有关；
③导体的材料有关。
实验室提供了4根电阻丝，其规格、材料如表所示
（1）按照图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察 来比较导体电阻的大小；
（2）为了验证上述猜想①，应该选用编号 两根电阻丝分别接入电路进行实验。为了验证上述猜想②，应选用编号 两根电阻丝分别接入电路进行实验；
（3）分别将A和D两电阻丝接入如图电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟 有关；
（4）本实验小明主要用的实验方法是 。
参考答案
1. 【答案】B
【详解】甲、丁两个图中使用的都是左下接线柱，还都选择了一个上接线柱接入电路，连入电路的电阻丝都是左下接线柱到滑片之间的电阻丝，当滑片都远离下接线柱（或向右）移动时，连入的电阻都变大，反之，连入的电阻都变小；乙选择的都是两个下接线柱，无法改变电阻大小；丙图中选择的是右下接线柱和一个上面的接线柱，连入电路的电阻丝都是右下接线柱到滑片之间的电阻丝，当滑片远离下接线柱（或向左）移动时，连入的电阻都变大，反之，连入的电阻都变小；综合以上分析，向同一方向移动滑片，电阻的变化效果相同的是甲、丁，故ACD不符合题意，B符合题意。
故选B。
2. 【答案】C
【详解】因为两个灯泡都不亮，所以电路出现断路，又因为电压表检测A、B两点间的电压为零，B、C两点间的电压为6V（即电源电压），所以A、B两点间连接完好，B、C两点间有断路，即乙灯接触不良或灯丝断路。
故选C。
3. 【答案】C
【详解】A．能提供电压的装置叫电源，电压表不能提供电压，故A不符合题意；
B．电压表选用的是小量程，分度值为0.1V，水果电池的电压为0.1V，故B不符合题意；
CD．电压表指针正向偏转，所以铜片是水果电池的正极，故C符合题意，D不符合题意。
故选C。
4. 【答案】C
【详解】A．由电路图可知，闭合开关前，滑片P应滑到最右端，此时滑动变阻器接入电路的电阻最大，这样做的目的是保护电路，故A正确，A不符合题意；
B．滑动变阻器铭牌标有“10Ω 2A”，10Ω表示滑动变阻器连入电路的最大电阻是10Ω，则滑动变阻器的调节范围是0~10Ω，故B正确，B不符合题意；
C．由图可知，滑片P向左滑动，滑动变阻器接入电路中电阻丝的长度变短，电阻减小，故C错误，C符合题意；
D．滑动变阻器接入电路中，要采用“一上一下”的接线方法，这样可以通过移动滑片来改变滑动变阻器接入电路中的电阻，故D正确，D不符合题意。
故选C。
5. 【答案】B
【详解】由图可知，开关S闭合后，R1、R2串联，下边的电压表V测电源电压，上边电压表V测R1两端的电压；已知两个电压表的示数分别为5V和3V，则电源电压，R1两端的电压为；根据串联电路的电压特点可知，R2两端的电压
由分析可知，B符合题意，ACD不符合题意。
故选B。
6. 【答案】A
【详解】由电路图知：两灯泡并联，电流表A1测流过灯泡L1的电流，电流表测A2流过灯泡L2的电流；电流表A测电路总电流；根据并联电路的电流特点知，电流表A2的示数
I2=I-I1=0.8A-0.2A=0.6A
由于两灯泡并联，由并联电路的电压特点知，两灯泡两端的电压相等。
综上所述：故A正确，BCD错误。
故选A。
7. 【答案】B
【详解】AC．若该小灯处断路，众小灯仍然能够发光，说明此小灯对其它灯泡发光情况不影响，则是并联，故AC不符合题意；
BD．若该小灯短路，如果与其它灯泡都是并联，其它灯泡也被短路不能发光，若此小灯与其它灯泡串联且此小灯短路，相当于在此位置串联了一段导线，所以其它小灯仍然发光，故B符合题意，D不符合题意。
故选B。
8. 【答案】C
【详解】由导体的决定因素可知，电阻的大小与四个因素有关，因此要探究导体电阻的大小与决定因素的关系，需要用到控制变量法。由题意可知，将一根粗细均匀的电阻丝分成两段，由此可以确定这两段电阻丝的材料、横截面积是相同的，根据图示的两根电阻丝，可以知道电阻丝的长度不同，因此实验探究的是导体的电阻与长度的关系，故ABD不符合题意，C符合题意。
故选C。
9. 【答案】C
【详解】电阻是导体本身的性质，电阻的大小只与导体的长度、横截面积、材料及温度有关，与通过导体中的电流及导体两端的电压无关，故ABD不符合题意，C符合题意。
故选C。
10. 【答案】B
【详解】要使两灯均能发光，则两个灯泡为并联电路。若甲为电压表，则甲处相当于断路，右边灯泡与乙被短路，所以甲应为电流表，乙为电压表。此时两灯泡组成并联电路，故B符合题意。
故选B。
11. 【答案】BD
【分析】(1)根据短路现象分析；
(2)如甲、乙、丙是电压表，判定电路的连接方式，根据串联电路的电压特点分析；
(3)如甲是电压表，乙、丙电流表，根据电路的组成判定其连接方式；
(4)电路为并联电路时，判定甲乙丙各是哪种电表，然后根据并联电路的电流特点分析。
【详解】A．电路中甲表和乙表可以同时是电流表，电流表相当于导线，开关S闭合后，电源短路，故A错误；
B．如甲、乙、丙是电压表，当S1闭合后，该电路为串联电路，甲测量的是R2两端的电压，乙测量的是R1两端的电压，丙测量的是电源两端的电压，根据串联电路的电压关系可知
U丙=U甲+U乙
故B正确；
C．如甲是电压表，乙、丙电流表，S1断开后，电流的路径有两条，形成并联电路，故C错误；
D．要使该电路为并联电路，则电流的路径有两条，故甲是电压表，乙、丙电流表，乙测的是干路中的电流，丙测的是通过R1的电流，根据并联电路电流特点可知，干路中的电流等于各支路电流之和，即乙表的示数大于丙表的示数，故D正确。
故选BD。
12. 【答案】BD
【详解】要求当滑动变阻器的滑片P向B端移动时，接入电路中的电阻变小，即滑片P向B端移动时，接入电路中电阻丝的长度变短，所以滑动变阻器下接线柱中，应把接线柱B接在电路中，上接线柱C或D接入电路中均可，故A不符合题意，B符合题意，C不符合题意，D符合题意。
故选BD。
13. 【答案】BD
【详解】开关闭合时，规格相同的灯泡、均能发光时，它们的连接方式要么是串联、要么是并联。
AB．和并联时，电路中电流有两条路径，电流从电源的正极出发，经乙电表后分为两路，一路经灯泡回到电源的负极，一路经灯泡、丙电表回到电源的负极，则甲为电压表测电源的电压，乙为电流表测干路电流，丙为电流表测支路的电流，因为并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，因两灯的规格相同，由可知，通过两灯泡的电流相等，干路电流是支路电流的两倍。由图中数据可知，乙的示数为，丙的示数为，则甲的示数为；或乙的示数为，丙的示数为，则甲的示数为，即电源电压为，通过、的电流均为，故A错误，B正确；
CD．两灯泡串联时，电路中的电流只有一条路径，电流从电源的正极出发，依次经甲电表、灯泡、灯泡回到电源的负极，则甲为电流表测电路中的电流，乙为电压表测L2两端的电压，丙为电压表测电源的电压。因为串联电路中各处的电流相等，且两灯泡规格相同时它们两端的电压相等，由可知，电源的电压是两端电压的2倍，即丙的示数是乙示数2倍，由图中数据可知，丙的示数为，乙的示数为，则甲的示数为；或丙的示数为，乙的示数为，则甲的示数为，、两端的电压均为，故C错误，D正确。
故选BD。
14. 【答案】BD
【详解】
由图可知，电压表的选量程为0～3V，分度值是0.1V，电池的电压为0.4V；因为与电压表正接线柱相连的为电池的正极，所以铜片是电池的正极，锌片为负极。
故选BD。
15. 【答案】BC
【详解】只闭合S1时，两个灯泡串联，电压表测量的是串联电路两端的电压，也是电源电压，所以电压表示数为
U1=U
只闭合S2时，两个灯泡串联，电压表只与右边的灯泡并联，测量的是一个灯泡两端的电压，所以电压表示数为U2，根据两个灯泡串联，故有
U2
