山东省济南市2024-2025学年九年级下学期开学适应性模拟测试 物理练习卷（含解析）

这是一份山东省济南市2024-2025学年九年级下学期开学适应性模拟测试 物理练习卷（含解析），共33页。

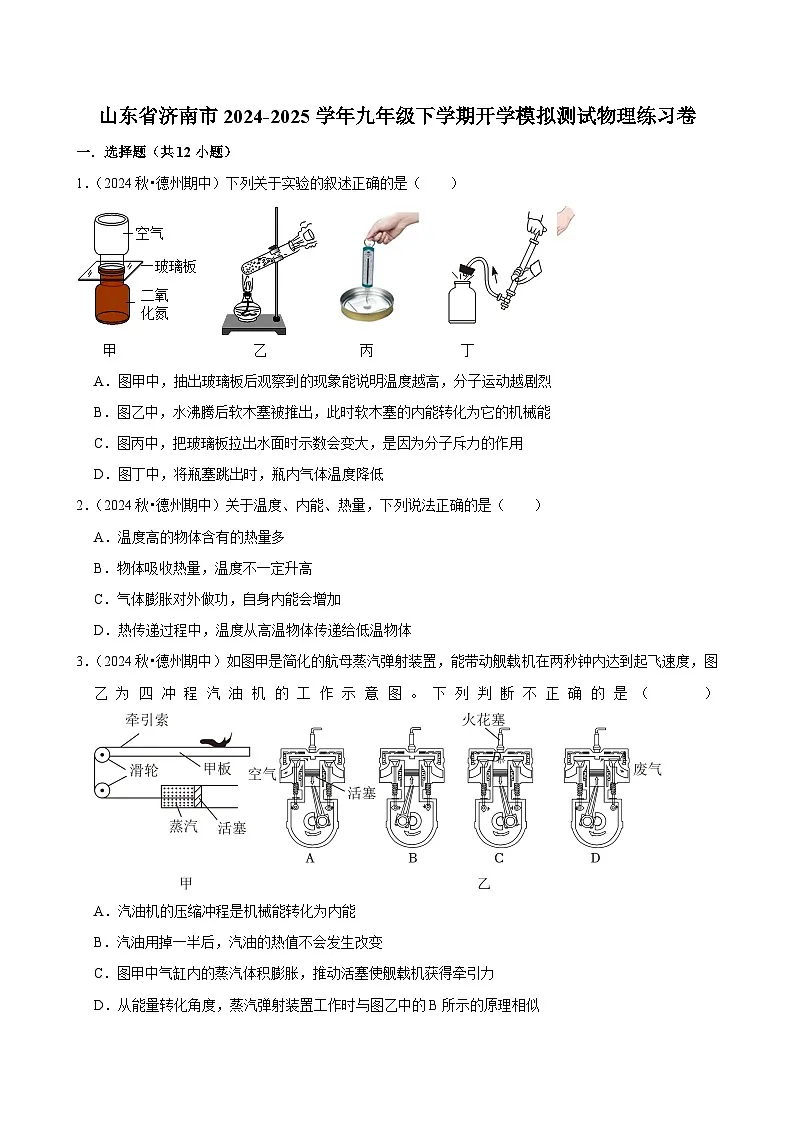

A．图甲中，抽出玻璃板后观察到的现象能说明温度越高，分子运动越剧烈
B．图乙中，水沸腾后软木塞被推出，此时软木塞的内能转化为它的机械能
C．图丙中，把玻璃板拉出水面时示数会变大，是因为分子斥力的作用
D．图丁中，将瓶塞跳出时，瓶内气体温度降低
2．（2024秋•德州期中）关于温度、内能、热量，下列说法正确的是（ ）
A．温度高的物体含有的热量多
B．物体吸收热量，温度不一定升高
C．气体膨胀对外做功，自身内能会增加
D．热传递过程中，温度从高温物体传递给低温物体
3．（2024秋•德州期中）如图甲是简化的航母蒸汽弹射装置，能带动舰载机在两秒钟内达到起飞速度，图乙为四冲程汽油机的工作示意图。下列判断不正确的是（ ）
A．汽油机的压缩冲程是机械能转化为内能
B．汽油用掉一半后，汽油的热值不会发生改变
C．图甲中气缸内的蒸汽体积膨胀，推动活塞使舰载机获得牵引力
D．从能量转化角度，蒸汽弹射装置工作时与图乙中的B所示的原理相似

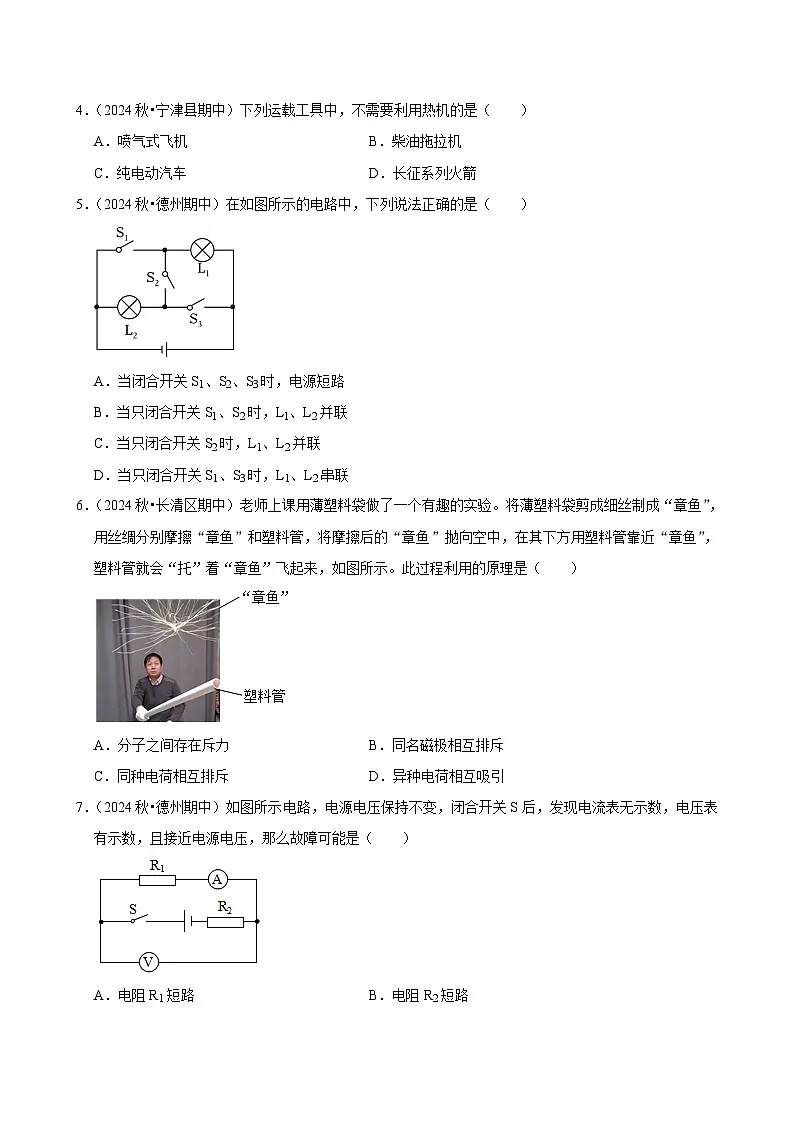

4．（2024秋•宁津县期中）下列运载工具中，不需要利用热机的是（ ）
A．喷气式飞机B．柴油拖拉机
C．纯电动汽车D．长征系列火箭
5．（2024秋•德州期中）在如图所示的电路中，下列说法正确的是（ ）
A．当闭合开关S1、S2、S3时，电源短路
B．当只闭合开关S1、S2时，L1、L2并联
C．当只闭合开关S2时，L1、L2并联
D．当只闭合开关S1、S3时，L1、L2串联
6．（2024秋•长清区期中）老师上课用薄塑料袋做了一个有趣的实验。将薄塑料袋剪成细丝制成“章鱼”，用丝绸分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用塑料管靠近“章鱼”，塑料管就会“托”着“章鱼”飞起来，如图所示。此过程利用的原理是（ ）
A．分子之间存在斥力B．同名磁极相互排斥
C．同种电荷相互排斥D．异种电荷相互吸引
7．（2024秋•德州期中）如图所示电路，电源电压保持不变，闭合开关S后，发现电流表无示数，电压表有示数，且接近电源电压，那么故障可能是（ ）
A．电阻R1短路B．电阻R2短路
C．电阻R1断路D．电阻R2断路

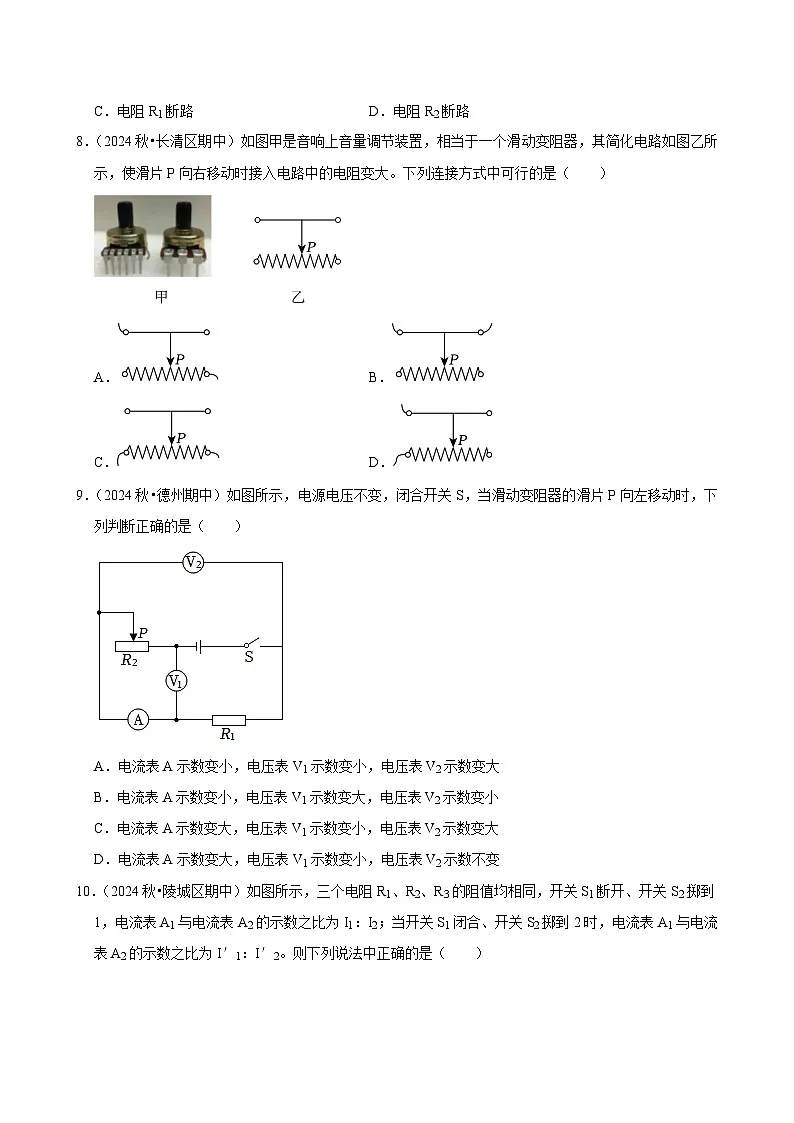

8．（2024秋•长清区期中）如图甲是音响上音量调节装置，相当于一个滑动变阻器，其简化电路如图乙所示，使滑片P向右移动时接入电路中的电阻变大。下列连接方式中可行的是（ ）
A．B．
C．D．
9．（2024秋•德州期中）如图所示，电源电压不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是（ ）
A．电流表A示数变小，电压表V1示数变小，电压表V2示数变大
B．电流表A示数变小，电压表V1示数变大，电压表V2示数变小
C．电流表A示数变大，电压表V1示数变小，电压表V2示数变大
D．电流表A示数变大，电压表V1示数变小，电压表V2示数不变
10．（2024秋•陵城区期中）如图所示，三个电阻R1、R2、R3的阻值均相同，开关S1断开、开关S2掷到1，电流表A1与电流表A2的示数之比为I1：I2；当开关S1闭合、开关S2掷到2时，电流表A1与电流表A2的示数之比为I′1：I′2。则下列说法中正确的是（ ）
A．I1：I2＝1：2B．I1：I2＝2：1
C．I′1：I′2＝1：2D．I′1：I′2＝2：1
11．（2024秋•张店区期中）标有“3V 1W”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为4.5V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”。不考虑温度对灯丝电阻的影响，在保证电路各元件安全的条件下，下列说法正确的是（ ）
①灯泡正常发光时，滑动变阻器接入电路的电阻为4.5Ω
②滑动变阻器连入电路的最大阻值是20Ω
③电路中消耗的最大功率为2.7W
④灯泡的最小功率为0.25W
A．①②B．①④C．①②③D．①②④
12．（2024秋•龙口市期中）如图所示是甲、乙两用电器的I﹣U图象，下列说法正确的是（ ）
A．甲是定值电阻，其阻值为10Ω
B．将甲、乙分别接在3V的电源两端，通过乙的电流较大
C．若把两用电器串联接在电路中，当电源电压为3V时，两用电器的总功率为0.6W
D．若把甲、乙并联在2V的电源两端，干路电流为0.5A
二．填空题（共8小题）
13．（2024秋•宁津县期中）2024年5月3日，嫦娥六号由长征五号遥八运载火箭成功发射，开启了月背探秘华章。火箭穿越大气层过程中，火箭外壳与大气摩擦湿度升高，说明 可以改变物体的内能。
14．（2024秋•德州期中）新雨初降，我们能够闻到空气中雨水混杂着泥土的芬芳，这是 现象。如图剪纸画反映的是过去东北的风俗——“窗户纸糊在外”。用浆糊能将窗户纸糊在木格子窗上，是利用分子间存在 。
15．（2024秋•宁津县期中）小智一家驾车旅行，若车的总质量为1.5t，在一段平直的道路上匀速直线行驶6km，所受阻力为车重的0.1倍，完全燃烧汽油1L，则1L汽油完全燃烧放出的热量是 J，该车的工作效率是 （q汽油＝4.5×107J/kg，ρ汽油＝0.8×103kg/m3，g取10N/kg）。
16．（2024•东港区校级模拟）2023年9月23日晚，杭州第19届亚运会的主火炬被点燃，主火炬使用再生“绿色零碳”甲醇作为燃料，则完全燃烧0.2kg甲醇放出的热量为 J，若甲醇在燃烧过程中燃烧不充分，则甲醇的热值将 （选填“变大”“变小”或“不变”）。[]
17．（2024秋•德州期中）如图所示为国产油电混合动力汽车，汽车蓄电池放电时，蓄电池相当于 （选填“用电器”或“电源”），此时蓄电池将 能转化为电能；汽车各转向灯能独立工作，因此各转向灯是 联的；此汽车在行驶时主要是将其他形式的能转化为 （选填“机械能”或“内能”）。
18．（2024秋•陵城区期中）火箭用液态氢作为燃料，因为液态氢具有较高的 （选填“热值”或“比热容”）；LED灯已广泛应用于展示台装饰、居家照明、城市夜景美化等，制作LED灯的材料是 （选填“半导体”或“超导体”）。
19．（2024秋•德州期中）如图所示，电源电压保持不变，开关S闭合后，滑动变阻器滑片P从中点向右端移动时，电压表V的示数 ，电流表A1示数 ，电流表A2示数 （选填“变大”、“变小”或“不变”）。
20．（2024秋•张店区期中）如图甲所示的电热杯垫有加热和保温两个挡位，内部简化电路如图乙所示，R1、R2为加热电阻丝（忽略温度对电阻的影响），已知电源电压U＝10V且保持不变，R1＝10Ω，当电热杯垫处于加热挡时，其功率为30W。加热电阻丝R1消耗的功率为 W，加热电阻丝R2消耗的功率为 W，加热电阻丝R2的阻值为 Ω。
三．实验探究题（共3小题）
21．（2024秋•长清区期中）为了探究不同物质的吸热能力，在两个相同的容器中分别装入食用油和水两种液体，并且用相同的装置加热，如图甲所示。
（1）实验中，应该向两个烧杯中加入 （选填“质量”和“体积”）相同的水和食用油。
（2）如图甲所示，组装实验装置时，应遵循一定的原则调整固定夹的高度，调节时， （选填“需要”或“不需要”）点燃酒精灯。并用玻璃棒不断搅拌，每隔相同的时间记录一次温度。其中某时刻的温度如图乙所示，其示数为 ℃。
（3）实验中，是通过比较 （选填“加热时间”或“升高的温度”）来间接反映食用油和水吸收的热量；
（4）由图象可知吸热能力较强的是 （选填“食用油”或“水”）。
22．（2024秋•长清区期中）研究并联电路中电流特点时，小强连接了如图所示的电路。通过实验发现，并联电路中的干路电流等于各支路电流之和。小强猜想：在并联电路中，且电源电压不变的条件下，若支路越多，就会将干路电流分成更多份，会使得原支路上的电流变小。为了验证他的猜想，设计了如下实验。
（1）请根据图甲中的电路图，用笔画线代替导线将图乙补充完整，使电流表测量流过C点的电流；
（2）闭合开关后，小强看到灯L2发光，但灯L1不发光，电路可能存在的故障是 。
A．L1短路；
B．L2短路；
C．L1开路；
D．L2开路。
（3）用电流表分别测量L1、L2、干路的电流，将实验数据记录在表一中；
表一
（4）小强又根据丁图连接电路，增加了L3支路。继续测量得到如表二所示数据，实验中L3的电流如图丙所示，则I3＝ A。
（5）小强根据以上数据初步得到结论：在并联电路中，且电源电压不变的条件下，若支路越多，原支路上的电流 （选填“变大”、“变小”或“不变”）。
（6）在实验评估环节，有的同学认为表格设计中存在不足，不足之处是： 。还有的同学认为，为了实验证据更充分，应继续增加支路进行实验，小强在同学的建议下进一步进行探究。
23．（2024秋•招远市期中）在“测量未知电阻R的阻值”实验中：
（1）实验中滑动变阻器除了可以保护电路外，主要作用是 。
（2）图1是连接的电路，其中有一根导线连接有误，请在该导线上打“×”，并在原图上用笔画线代替导线画出正确的连线。（只连一根，导线不能交叉）
（3）由于电压表损坏，该同学设计了图2的电路来测量小灯泡L正常工作时的电阻，已知电源电压恒定，定值电阻阻值为R0，小灯泡正常工作时的电压为U0，实验步骤如下：
①将开关S拨到触点1，调节滑片P，使电流表的示数为 ；
②保持滑动变阻器的滑片位置不动，再将开关S拨到触点2，读出电流表的示数为I；
③根据实验数据，计算出小灯泡正常工作时的电阻RL＝ （用U0、R0和Ⅰ表示）。
四．计算题（共2小题）
24．（2024秋•任城区校级月考）一根铁钉的质量约10g，从1000℃的红热状态冷却至25℃，会放出多少热量？c铁＝0.46×103J/（kg•℃）
25．（2024秋•烟台期中）某科技创新小组设计了一台由电压表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻R0＝15Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，闭合开关S，当体重计空载时，电压表的示数为5V，电压表量程为0﹣15V，踏板重力不计，求：
（1）空载时电路的总电阻；
（2）电源电压；
（3）体重为800N的同学站在体重计上时，R0的功率。
参考答案与试题解析
一．选择题（共12小题）
1．（2024秋•德州期中）下列关于实验的叙述正确的是（ ）
A．图甲中，抽出玻璃板后观察到的现象能说明温度越高，分子运动越剧烈
B．图乙中，水沸腾后软木塞被推出，此时软木塞的内能转化为它的机械能
C．图丙中，把玻璃板拉出水面时示数会变大，是因为分子斥力的作用
D．图丁中，将瓶塞跳出时，瓶内气体温度降低
【考点】做功改变物体的内能；内能的利用及意义；温度对分子热运动的影响；分子间作用力的现象．
【专题】应用题；分子热运动、内能；应用能力．
【答案】D
【分析】（1）分子在永不停息地做无规则运动。
（2）水沸腾后软木塞被推出，水蒸气的内能转化成塞子的机械能。
（3）分子之间同时存在相互作用的引力和斥力。
（4）做功可以改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小。
【解答】解：A、图甲中，抽出玻璃板后观察到的现象能说明分子在不停地运动，但无法说明温度越高，分子运动越剧烈，故A错误；
B、图乙中，水沸腾后软木塞被弹出，水蒸气的内能转化为软木塞的机械能，故B错误；
C、图丙中，把玻璃板拉出水面时弹簧测力计示数会变大，是分子引力的作用，故C错误；
D．图丁中，将瓶塞跳出时，瓶内气体内能转化为活塞的动能，故瓶内气体内能减少，温度降低，故D正确。
故选：D。
【点评】本题考查了分子热运动、内能及能量转化相关知识点，是一道综合题。
2．（2024秋•德州期中）关于温度、内能、热量，下列说法正确的是（ ）
A．温度高的物体含有的热量多
B．物体吸收热量，温度不一定升高
C．气体膨胀对外做功，自身内能会增加
D．热传递过程中，温度从高温物体传递给低温物体
【考点】温度、内能、热量的关系；热传递改变物体的内能；做功改变物体的内能．
【专题】应用题；其他综合题；应用能力．
【答案】B
【分析】（1）在热传递过程中传递内能的多少叫热量，热量是个过程量；
（2）晶体熔化过程中，吸收热量，温度不变；
（3）做功改变物体内能，对物体做功，物体内能会增加，物体对外做功，物体内能会减小；
（4）热量是热传递过程中传递内能的多少，是从高温物体传向低温物体或从高温部分传向低温部分。
【解答】解：A、热量是一个过程量，不能说含有，故A错误；
B、物体吸收了热量，温度不一定升高，比如晶体熔化时，不断吸收热量，但温度不变，故B正确；
C、气体膨胀对外做功后，自身的内能减小温度降低，故C错误；
D、热传递过程中，热量是从温度高的物体传递到温度低的物体，传递的不是温度，故D错误。
故选：B。
【点评】此题主要考查了热量、温度、内能的关系，首先要掌握其区别和联系，针对概念一定要注意把握条件，结合实际加以分析。
3．（2024秋•德州期中）如图甲是简化的航母蒸汽弹射装置，能带动舰载机在两秒钟内达到起飞速度，图乙为四冲程汽油机的工作示意图。下列判断不正确的是（ ）
A．汽油机的压缩冲程是机械能转化为内能
B．汽油用掉一半后，汽油的热值不会发生改变
C．图甲中气缸内的蒸汽体积膨胀，推动活塞使舰载机获得牵引力
D．从能量转化角度，蒸汽弹射装置工作时与图乙中的B所示的原理相似
【考点】四冲程的能量转化；燃料热值的影响因素．
【专题】比热容、热机、热值；应用能力．
【答案】D
【分析】（1）汽油机的压缩冲程中的能量转化是机械能转化为内能。
（2）热值与质量无关。
（3）气体膨胀对外做功，内能转化为机械能。
（4）蒸汽弹射装置工作时将内能转化为机械能。
【解答】解：A、汽油机的压缩冲程是机械能转化为内能，故A正确；
B、汽油用掉一半后，汽油的热值不会发生改变，故B正确；
C、图甲中气缸内的蒸汽体积膨胀，内能转化为机械能，推动活塞使舰载机获得牵引力，故C正确；
D、从能量转化角度，蒸汽弹射装置工作时与图乙中的C所示的原理相似，故D错误。
故选：D。
【点评】本题考查的是内燃机工作过程中的能量转化过程；知道热值与物质的质量无关。
4．（2024秋•宁津县期中）下列运载工具中，不需要利用热机的是（ ）
A．喷气式飞机B．柴油拖拉机
C．纯电动汽车D．长征系列火箭
【考点】热机的定义与种类．
【专题】比热容、热机、热值；理解能力．
【答案】C
【分析】了解热机的概念进行判断即可。
【解答】解：热机是利用燃料燃烧释放的热量转化成机械能的装置，喷气式飞机、柴油拖拉机、火箭均需要用到燃料，故都需要用热机；纯电动汽车利用的是电动机，将电能转化为机械能，不属于热机。
故选：C。
【点评】本题考查了热机的概念，属于基础题。
5．（2024秋•德州期中）在如图所示的电路中，下列说法正确的是（ ）
A．当闭合开关S1、S2、S3时，电源短路
B．当只闭合开关S1、S2时，L1、L2并联
C．当只闭合开关S2时，L1、L2并联
D．当只闭合开关S1、S3时，L1、L2串联
【考点】串联和并联的概念与辨析；电路的三种状态．
【专题】电流和电路；应用能力．
【答案】A
【分析】（1）电流不经过用电器，而是直接从电源的正极流会负极，称为短路；
（2）各电路元件首尾顺次连接的连接方式是串联，各电路元件首首相连、尾尾相连的连接方式是并联，分析电路结构，判断灯泡的连接方式。
【解答】解：A、由电路图可知：同时闭合开关S1、S2、S3时，电流经三个开关回到电源的负极，会造成电源短路，故A正确；
B．由图知道，闭合开关S1、S2，断开开关S3时，灯L2被短路，故B错误；
C．由图知道，当只闭合开关S2时，L1、L2串联，故C错误；
D．由图知道，当只闭合开关S1、S3时，电流有两条路径，灯L1、L2并联，故D错误。
故选：A。
【点评】本题考查了学生对电路的三种状态和串并联电路特点的掌握与应用，电路的识别一般就从电流路径上分析，只有一条路径的是串联，有多条路径的是并联。
6．（2024秋•长清区期中）老师上课用薄塑料袋做了一个有趣的实验。将薄塑料袋剪成细丝制成“章鱼”，用丝绸分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用塑料管靠近“章鱼”，塑料管就会“托”着“章鱼”飞起来，如图所示。此过程利用的原理是（ ）
A．分子之间存在斥力B．同名磁极相互排斥
C．同种电荷相互排斥D．异种电荷相互吸引
【考点】电荷间的相互作用．
【专题】电流和电路；应用能力．
【答案】C
【分析】电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。
【解答】解：摩擦后，“章鱼”、塑料管带的是同种电荷，将摩擦后的“章鱼”抛向空中，在其下方用塑料管靠近“章鱼”，塑料管就会“托”着“章鱼”飞起来，利用的原理是同种电荷相互排斥。
故选：C。
【点评】本题考查的是电荷间的相互作用，属于基础题。
7．（2024秋•德州期中）如图所示电路，电源电压保持不变，闭合开关S后，发现电流表无示数，电压表有示数，且接近电源电压，那么故障可能是（ ）
A．电阻R1短路B．电阻R2短路
C．电阻R1断路D．电阻R2断路
【考点】电流表、电压表在判断电路故障中的应用．
【专题】电流和电路；电压和电阻；应用能力．
【答案】C
【分析】由图可知，电阻R1、R2串联，电压表测量R1两端的电压，电流表测量电路中的电流；根据电压表和电流表示数变大分析电路中的故障所在。
【解答】解：由图可知，电阻R1、R2串联，电压表测量R1两端的电压，电流表测量电路中的电流；
A、若电阻R1短路，则电阻R1两端的电压为零，即电压表示数变为零，由于电路中电阻变小，电流变大，即电流表示数变大，故A不符合题意；
B、若电阻R2短路，电路为R1的简单电路，电路中电阻变小，电流变大，即电流表示数变大，此时电压表测电源电压（电压表示数变大），所以两表的示数都变大，故B不符合题意；
C、若电阻R1断路，电流表示数变为零，电压表与R2串联接入电路，此时电压表测电源电压，电压表示数将变大，故C符合题意；
D、若电阻R2断路，电阻R1、电压表、电流表都没有接入电路，则两表示数均为零，故D不符合题意。
故选：C。
【点评】本题主要考查电路故障分析，在分析时要学会正确识别电路并通过电表的变化确定短路或断路情况。
8．（2024秋•长清区期中）如图甲是音响上音量调节装置，相当于一个滑动变阻器，其简化电路如图乙所示，使滑片P向右移动时接入电路中的电阻变大。下列连接方式中可行的是（ ）
A．B．
C．D．
【考点】滑动变阻器的使用．
【专题】应用题；电压和电阻；应用能力．
【答案】D
【分析】滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的，它的正确接法是“一上一下”。哪一段电阻丝被接入电路中是由下面的接线柱决定的。若接左下接线柱，滑片向右移动，电阻变大，则电路中的电流变小；若接右下接线柱，滑片向左移动，电阻变大，则电路中的电流变小。
【解答】解：由题意可知，滑片向右移动时接入电路中的电阻变大，则电阻丝接入电路中的长度变长，所以应接上方的一个接线柱和下端的左下接线柱，故D正确。
故选：D。
【点评】滑动变阻器接入电路时，一定要选择一上一下接线柱，并且滑动变阻器连入电路的部分，取决于连入电路的下面接线柱。
9．（2024秋•德州期中）如图所示，电源电压不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是（ ）
A．电流表A示数变小，电压表V1示数变小，电压表V2示数变大
B．电流表A示数变小，电压表V1示数变大，电压表V2示数变小
C．电流表A示数变大，电压表V1示数变小，电压表V2示数变大
D．电流表A示数变大，电压表V1示数变小，电压表V2示数不变
【考点】动态电路的分析．
【专题】应用题；电路变化分析综合题；应用能力．
【答案】B
【分析】由电路图可知，R1与R2串联，电流表测电路中的电流，电压表V1测R2两端的电压，电压表V2测R1两端的电压。根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知R2两端的电压变化。
【解答】解：由电路图可知，R1与R2串联，电流表测电路中的电流，电压表V1测R2两端的电压，电压表V2测R1两端的电压。
当滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，
由I＝可知，电路中的电流变小，即电流表的示数变小，故CD不正确；
由U＝IR可知，R1两端的电压变小，即电压表V2示数变小，故B正确；
因串联电路中总电压等于各分电压之和，
所以，R2两端的电压变大，即电压表V1示数变大，故A不正确。
故选：B。
【点评】本题考查了电路的动态分析，涉及到欧姆定律和串联电路的特点，关键是电路串并联的辨别和电表所测电路元件的判断。
10．（2024秋•陵城区期中）如图所示，三个电阻R1、R2、R3的阻值均相同，开关S1断开、开关S2掷到1，电流表A1与电流表A2的示数之比为I1：I2；当开关S1闭合、开关S2掷到2时，电流表A1与电流表A2的示数之比为I′1：I′2。则下列说法中正确的是（ ）
A．I1：I2＝1：2B．I1：I2＝2：1
C．I′1：I′2＝1：2D．I′1：I′2＝2：1
【考点】欧姆定律的应用．
【专题】欧姆定律；应用能力．
【答案】D
【分析】开关S1断开、开关S2掷到1，R2和R3串联；当开关S1闭合、开关S2掷到2时，R1与R3并联。
【解答】解：开关S1断开、开关S2掷到1，R2和R3串联，串联电路电流处处相等，所以电流表A1与电流表A2的示数之比为1：1；
当开关S1闭合、开关S2掷到2时，R1与R3并联，A1测干路电流，A2测R3的电流，三个电阻R1、R2、R3的阻值均相同，所以A1得示数等于A2示数的2倍，所以电流表A1与电流表A2的示数之比2：1。
故选：D。
【点评】必须掌握串并联电路的电流特点。
11．（2024秋•张店区期中）标有“3V 1W”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为4.5V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”。不考虑温度对灯丝电阻的影响，在保证电路各元件安全的条件下，下列说法正确的是（ ）
①灯泡正常发光时，滑动变阻器接入电路的电阻为4.5Ω
②滑动变阻器连入电路的最大阻值是20Ω
③电路中消耗的最大功率为2.7W
④灯泡的最小功率为0.25W
A．①②B．①④C．①②③D．①②④
【考点】电功率的综合计算；欧姆定律的应用．
【专题】计算题；错解分析题；欧姆定律；电能和电功率；分析、综合能力．
【答案】B
【分析】由电路图可知，滑动变阻器与灯泡串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
（1）根据P＝UI算出灯泡正常发光时电路的电流，由欧姆定律算出小灯泡的电阻和电路的总电阻，根据串联电路电阻的规律算出滑动变阻器接入电路的电阻；
（2）当滑动变阻器接入电路中的电阻最大时，电压表的示数最大，最大为3V，由串联电路的总电压等于各部分电路两端电压之和算出灯泡两端的最小电压，根据欧姆定律即可求出电路中最小电流和滑动变阻器连入电路的最大阻值；
（3）由串联电路电流的特点和小灯泡的额定电流、滑动变阻器的规格以及电流表的量程判断出电路中的最大电流，根据P＝UI算出该电路的最大功率；
（4）根据P＝UI算出小灯泡的最小功率。
【解答】解：由电路图可知，滑动变阻器与灯泡串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
（1）灯泡正常发光时，电路的电流为：I＝＝＝A，
根据欧姆定律得小灯泡的电阻为：RL＝＝＝9Ω，
此时电路的总电阻为：R＝＝＝13.5Ω，
根据串联电路电阻的规律知，滑动变阻器接入电路的电阻为：R滑＝R﹣RL＝13.5Ω﹣9Ω＝4.5Ω，故①正确；②错误
（2）当滑动变阻器接入电路中的电阻最大时，电压表的示数最大，最大为3V，
因串联电路的总电压等于各部分电路两端电压之和，
灯泡两端的最小电压为：ULmin＝U﹣U滑max＝4.5V﹣3V＝1.5V，
电路中最小的电流：Imin＝＝＝A，
则滑动变阻器接入电路中的最大电阻：R滑max＝＝＝18Ω，故②错误；
（3）灯的额定电流为A，滑动变阻器的最大电流为1A，电流表的量程为0～0.6A，
由于串联电路中各处的电流相等，所以电路中的最大电流为Imax＝I额＝A，
该电路的最大功率：Pmax＝UImax＝4.5V×A＝1.5W，故③错误；
（4）小灯泡的最小功率为：PLmin＝ULminImin＝1.5V×A＝0.25W，故④正确。
由上分析可知：①④正确。
故选：B。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是根据灯泡的额定电压和电流表的量程确定电路中的最大电流。
12．（2024秋•龙口市期中）如图所示是甲、乙两用电器的I﹣U图象，下列说法正确的是（ ）
A．甲是定值电阻，其阻值为10Ω
B．将甲、乙分别接在3V的电源两端，通过乙的电流较大
C．若把两用电器串联接在电路中，当电源电压为3V时，两用电器的总功率为0.6W
D．若把甲、乙并联在2V的电源两端，干路电流为0.5A
【考点】电功率的综合计算；运用并联电路中的电流规律计算；欧姆定律的应用．
【专题】计算题；应用题；错解分析题；图析法；电流和电路；欧姆定律；电能和电功率；应用能力．
【答案】C
【分析】（1）由图象知，甲的I﹣U图线是曲线，据此分析；
（2）将甲、乙分别接在3V的电源两端，根据图象读出此时的电流，然后比较即可得出；
（3）由图象读出甲和乙两端的电压，根据串联电路的电压特点计算总电压，根据P＝UI计算两用电器的总功率；
（4）根据并联电路的电压特点，由图象读出通过甲和乙的电流，从而计算干路电流。
【解答】解：A、由图象知，甲的I﹣U图线是直线，说明甲的电流与电压成正比，所以甲是定值电阻，当U＝3V时，I＝0.6A，则阻值为：R＝＝＝5Ω，故A错误；
B、将甲、乙分别接在3V的电源两端，由图象知，此时通过甲、乙的电流相等，都是为0.6A，故B错误；
C、由图象知，当通过两用电器的电流为0.2A时，甲两端电压为1V，乙两端电压为2V，
由于串联电路中，总电压等于各用电器两端电压之和，所以总电压为1V+2V＝3V，符合题意，
则两用电器的总功率P＝UI＝3V×0.2A＝0.6W，故C正确；
D、并联电路中各支路两端电压相等，所以把甲、乙并联在2V的电源两端时，它们的电压都为2V，
由图象知，此时通过甲的电流为0.4A，通过乙的电流为0.2A，则干路电流为I总＝I甲+I乙＝0.4A+0.2A＝0.6A，故D错误。
故选：C。
【点评】本题考查了串联、并联电路特点和电功率公式的应用，解题的关键是能从图象中获取有用信息。
二．填空题（共8小题）
13．（2024秋•宁津县期中）2024年5月3日，嫦娥六号由长征五号遥八运载火箭成功发射，开启了月背探秘华章。火箭穿越大气层过程中，火箭外壳与大气摩擦湿度升高，说明 做功 可以改变物体的内能。
【考点】做功改变物体的内能．
【专题】应用题；分子热运动、内能；理解能力．
【答案】做功。
【分析】改变物体内能的方法：做功和热传递。
【解答】解：火箭穿越大气层过程中，克服摩擦做功，使火箭外壳内能增大、温度升高，说明做功可以改变物体的内能。
故答案为：做功。
【点评】本题考查内能的改变，掌握改变物体内能的两种方式是关键，属于基础题。
14．（2024秋•德州期中）新雨初降，我们能够闻到空气中雨水混杂着泥土的芬芳，这是 扩散 现象。如图剪纸画反映的是过去东北的风俗——“窗户纸糊在外”。用浆糊能将窗户纸糊在木格子窗上，是利用分子间存在 引力 。
【考点】分子间作用力的现象；扩散现象．
【专题】应用题；分子热运动、内能；理解能力．
【答案】扩散；引力。
【分析】不同的物质在相互接触时，彼此进入对方的现象叫做扩散，这一现象说明一切物体的分子都在不停地做无规则运动；分子间存在相互作用的引力和斥力。
【解答】解：分子在永不停息地做无规则运动，我们能够闻到空气中雨水混杂着泥土的芬芳，是香味分子运动的结果，属于扩散现象；
用浆糊能将窗户纸糊在木格子窗上，是利用分子间存在引力。
故答案为：扩散；引力。
【点评】本题是对分子动理论、扩散现象，难度不大，需要引起注意的是对物理概念要深入理解，避免出错。
15．（2024秋•宁津县期中）小智一家驾车旅行，若车的总质量为1.5t，在一段平直的道路上匀速直线行驶6km，所受阻力为车重的0.1倍，完全燃烧汽油1L，则1L汽油完全燃烧放出的热量是 3.6×107 J，该车的工作效率是 25% （q汽油＝4.5×107J/kg，ρ汽油＝0.8×103kg/m3，g取10N/kg）。
【考点】热机的效率公式与计算；固体和液体的热值计算．
【专题】比热容、热机、热值；应用能力．
【答案】3.6×107；25%。
【分析】（1）根据密度公式求出1L汽油的质量，根据Q放＝mq求出汽油完全燃烧放出的热量；
（2）根据G＝mg求出车的总重力，根据f＝0.1G求出汽车受到的阻力；根据二力平衡条件可知汽车的牵引力，根据W＝Fs求出汽车所做的有用功，利用效率公式求出车的工作效率。
【解答】解：汽油的体积V＝1L＝1dm3＝1×10﹣3m3，
汽油的质量：m汽油＝ρ汽油V＝0.8×103kg/m3×1×10﹣3m3＝0.8kg，
汽油完全燃烧放出的热量：Q放＝m汽油q汽油＝0.8kg×4.5×107J/kg＝3.6×107J；
车的总重力：G＝mg＝1.5×1000kg×10N/kg＝1.5×104N，
汽车受到的阻力：f＝0.1G＝0.1×1.5×104N＝1.5×103N，
汽车在一段平直的道路匀速直线行驶时，汽车的牵引力与汽车受到的阻力是一对平衡力，
根据二力平衡条件可知，汽车的牵引力F牵＝f＝1.5×103N，
汽车所做的有用功：W＝F牵s＝1.5×103N×6×1000m＝9×106J，
车的工作效率：η＝×100%＝×100%＝25%。
故答案为：3.6×107；25%。
【点评】本题是一道力热综合题，主要考查密度公式、燃料完全燃烧放热公式、重力公式、功的计算公式以及效率公式的应用，难度不大。
16．（2024•东港区校级模拟）2023年9月23日晚，杭州第19届亚运会的主火炬被点燃，主火炬使用再生“绿色零碳”甲醇作为燃料，则完全燃烧0.2kg甲醇放出的热量为 4.6×106 J，若甲醇在燃烧过程中燃烧不充分，则甲醇的热值将 不变 （选填“变大”“变小”或“不变”）。[]
【考点】固体和液体的热值计算；燃料热值的影响因素．
【专题】应用题；比热容、热机、热值；应用能力．
【答案】4.6×106；不变。
【分析】（1）利用Q放＝mq计算完全燃烧0.2kg甲醇放出的热量；
（2）热值是燃料的一种特性，与燃料的种类有关，而与质量和是否完全燃烧无关。
【解答】解：（1）完全燃烧0.2kg甲醇放出的热量：
Q放＝mq甲醇＝0.2kg×2.3×107J/kg＝4.6×106J；
（2）热值与燃料的种类有关，而与质量和是否完全燃烧无关，所以甲醇燃烧不完全，甲醇的热值不变。
故答案为：4.6×106；不变。
【点评】本题考查了燃料完全燃烧放热公式的应用、对热值特性的理解，属于基础题目。
17．（2024秋•德州期中）如图所示为国产油电混合动力汽车，汽车蓄电池放电时，蓄电池相当于 电源 （选填“用电器”或“电源”），此时蓄电池将 化学 能转化为电能；汽车各转向灯能独立工作，因此各转向灯是 并 联的；此汽车在行驶时主要是将其他形式的能转化为 机械能 （选填“机械能”或“内能”）。
【考点】串联和并联的概念与辨析；电路的组成部分；电源的能量转化．
【答案】电源；化学；并；机械。
【分析】（1）电池供电时是电源，将化学能转化为电能；充电时则为用电器，将电能转化为化学能；
（2）并联用电器是不会相互影响的；
（3）汽车在运动的过程中具有机械能。
【解答】解：汽车蓄电池放电时，对外提供电能，所以蓄电池相当于电源，此时将化学能转化为电能；
汽车各转向灯能独立工作，因此转向灯是并联的；
此汽车在行驶过程中是将其他形式的能转化为机械能的过程。
故答案为：电源；化学；并；机械。
【点评】本题考查了能量的转化、电路的识别等知识点，有一定综合性，但都是基础知识。
18．（2024秋•陵城区期中）火箭用液态氢作为燃料，因为液态氢具有较高的 热值 （选填“热值”或“比热容”）；LED灯已广泛应用于展示台装饰、居家照明、城市夜景美化等，制作LED灯的材料是 半导体 （选填“半导体”或“超导体”）。
【考点】半导体的特点；燃料热值的概念．
【专题】电流和电路；理解能力．
【答案】热值；半导体。
【分析】燃料的热值在数值上等于1kg某种燃料完全燃烧放出的热量。
LED是一种发光二极管可以把电能直接转化成光能
【解答】解：火箭用液态氢作为燃料，因为液态氢具有较高的热值；LED灯已广泛应用于展示台装饰、居家照明、城市夜景美化等，制作LED灯的材料是半导体。
故答案为：热值；半导体。
【点评】此题考查了热值、半导体的认识，属于基础知识。
19．（2024秋•德州期中）如图所示，电源电压保持不变，开关S闭合后，滑动变阻器滑片P从中点向右端移动时，电压表V的示数 不变 ，电流表A1示数 变小 ，电流表A2示数 变小 （选填“变大”、“变小”或“不变”）。
【考点】动态电路的分析．
【专题】应用题；欧姆定律；应用能力．
【答案】不变；变小；变小
【分析】由电路图可知，R1与R2并联，电压表测电源电压，电流表A2测干路电流，电流表A1测R2支路的电流。根据电源电压可知滑片移动时，电压表V的示数变化情况；
根据并联电路的特点可知滑片移动时，通过R1的电流变化情况；
当滑动变阻器R2的滑片P由中点向右端移动时，变阻器R2接入电路中的电阻变大，由并联电路的电压规律和欧姆定律可知通过R2的电流变化情况；根据并联电路的电流规律可知干路中的电流变化情况，即电流表A1示数的变化情况。
【解答】解：由电路图可知，R1与R2并联，电压表测电源电压，电流表A2测干路电流，电流表A1测R2支路的电流；
因电源电压保持不变，所以滑片移动时，电压表V的示数不变；
因并联电路中各支路独立工作、互不影响，所以滑片移动时，通过R1的电流不变；
当滑动变阻器R2的滑片P由中点向右端移动时，变阻器R2接入电路中的电阻变大，由欧姆定律可知，通过R2的电流变小，即电流表A1示数变小，由并联电路的电流规律可知，干路电流变小，即电流表A2示数变小。
故答案为：不变；变小；变小。
【点评】本题考查并联电路的电流规律和欧姆定律的应用，难度适中，明确各表的作用是关键。
20．（2024秋•张店区期中）如图甲所示的电热杯垫有加热和保温两个挡位，内部简化电路如图乙所示，R1、R2为加热电阻丝（忽略温度对电阻的影响），已知电源电压U＝10V且保持不变，R1＝10Ω，当电热杯垫处于加热挡时，其功率为30W。加热电阻丝R1消耗的功率为 10 W，加热电阻丝R2消耗的功率为 20 W，加热电阻丝R2的阻值为 5 Ω。
【考点】电功率的综合计算．
【专题】电能和电功率；应用能力．
【答案】10；20；5。
【分析】由图乙可知，当开关S1、S2都闭合时，R1、R2并联，当开关S1闭合、S2断开时，只有R1工作，根据并联电路的电阻特点和P＝可知电热杯垫加热挡和保温挡的电路连接；根据R1的阻值和P＝可求出当电热杯垫处于加热挡时，加热电阻丝R1的功率；根据P2＝P加热﹣P保温求出R2的电功率，根据P＝可知R2的阻值。
【解答】解：A、由图乙可知，当开关S1、S2都闭合时，R1、R2并联，根据并联的电路的电阻特点可知，此时电路中的总电阻最小，根据P＝可知，电路中的总功率最大，电热杯垫处于加热挡，
当开关S1闭合、S2断开时，只有R1工作，电路中的总电阻最大，总功率最小，电热杯垫处于保温挡；
当电热杯垫处于加热挡时，加热电阻丝R1的功率为：
P1＝＝＝10W，故B错误；
由于保温时只有R1工作，所以保温挡的电功率就等于加热电阻丝R1的功率，即P保温＝P1＝10W，
保温挡工作10min，产生的热量：Q＝W＝P保温t＝10W×30×60s＝18000J，故C错误；
D、R2的电功率：P2＝P加热﹣P保温＝30W﹣10W＝20W，
根据P＝可知R2的阻值：R2＝＝＝5Ω，故D正确。
故答案为：10；20；5。
【点评】本题考查并联电路的特点、电功率公式以及焦耳定律的应用，能正确分析不同状态下的电路连接是解题的关键。
三．实验探究题（共3小题）
21．（2024秋•长清区期中）为了探究不同物质的吸热能力，在两个相同的容器中分别装入食用油和水两种液体，并且用相同的装置加热，如图甲所示。
（1）实验中，应该向两个烧杯中加入 质量 （选填“质量”和“体积”）相同的水和食用油。
（2）如图甲所示，组装实验装置时，应遵循一定的原则调整固定夹的高度，调节时， 需要 （选填“需要”或“不需要”）点燃酒精灯。并用玻璃棒不断搅拌，每隔相同的时间记录一次温度。其中某时刻的温度如图乙所示，其示数为 38 ℃。
（3）实验中，是通过比较 加热时间 （选填“加热时间”或“升高的温度”）来间接反映食用油和水吸收的热量；
（4）由图象可知吸热能力较强的是 水 （选填“食用油”或“水”）。
【考点】比较不同物质吸热的情况．
【专题】比热容、热机、热值；实验基本能力．
【答案】（1）质量；（2）需要；38℃；（3）加热时间；（3）水。
【分析】（1）比较物质吸热能力的2种方法：使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强；或使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强；
（2）根据要用酒精灯的外焰加热分析；根据温度计的分度值读数；
（3）我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；
（4）根据绘制的两种液体的温度随时间变化的图象可知，两温度计示数都升高到30℃时，水加热时间长，水吸热多，据此回答。
【解答】解：（1）由于物体吸热多少与物体的质量有关，所以实验中，应控制两种不同液体的质量相等；
（2）实验时，要使用酒精灯的外焰部分加热。所以调节时，需要点燃酒精灯，根据酒精灯火焰高度调节固定夹的高度；温度计的分度值为1℃，此时刻度为38℃；
（3）由于热量无法直接观察测量，可以通过比较加热时间来反映两种液体吸收热量的多少，这种方法叫转换法；
（4）由图乙可知，两温度计示数都升高到30℃时，水加热时间比食用油长，吸收的热量比食用油多，水吸热能力强。
故答案为：（1）质量；（2）需要；38℃；（3）加热时间；（3）水。
【点评】本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
22．（2024秋•长清区期中）研究并联电路中电流特点时，小强连接了如图所示的电路。通过实验发现，并联电路中的干路电流等于各支路电流之和。小强猜想：在并联电路中，且电源电压不变的条件下，若支路越多，就会将干路电流分成更多份，会使得原支路上的电流变小。为了验证他的猜想，设计了如下实验。
（1）请根据图甲中的电路图，用笔画线代替导线将图乙补充完整，使电流表测量流过C点的电流；
（2）闭合开关后，小强看到灯L2发光，但灯L1不发光，电路可能存在的故障是 C 。
A．L1短路；
B．L2短路；
C．L1开路；
D．L2开路。
（3）用电流表分别测量L1、L2、干路的电流，将实验数据记录在表一中；
表一
（4）小强又根据丁图连接电路，增加了L3支路。继续测量得到如表二所示数据，实验中L3的电流如图丙所示，则I3＝ 0.28 A。
（5）小强根据以上数据初步得到结论：在并联电路中，且电源电压不变的条件下，若支路越多，原支路上的电流 不变 （选填“变大”、“变小”或“不变”）。
（6）在实验评估环节，有的同学认为表格设计中存在不足，不足之处是： 电流值后面没有单位 。还有的同学认为，为了实验证据更充分，应继续增加支路进行实验，小强在同学的建议下进一步进行探究。
【考点】探究并联电路中干路电流与各支路电流的关系．
【专题】探究题；欧姆定律；科学探究能力．
【答案】（1）；（2）C；（3）（4）0.28；（5）不变；（6）电流值后面没有单位。
【分析】（1）根据题意，需将电流表串联在干路中；
（2）并联电路，一个用电器被短路，其它都被短路；
（3）（4）根据干路电流等于各支路电流之和进行分析；
（5）根据表二原支路电流的变化进行分析；
（6）制定表格时，物理量的后面应加有单位。
【解答】解：（1）由图甲知，两灯泡并联，C点在干路上，电流表测量流过C点的电流，应将电流表串联在干路，如下图：
（2）A．L1短路，整个电路短路，两灯泡都不发光；
B．L2短路，整个电路短路，两灯泡都不发光；
C．L1开路，L1不发光，L2发光；
D．L2开路，L2不发光，L1发光。
由以上分析可知，ABD错误，C正确；
（3）（4）由并联电路的电流关系：I3＝I﹣I1﹣I2＝0.70A﹣0.18A﹣0.24A＝0.28A；
（5）由表一和表二可知，表二增加了一条支路，先前两条支路的电流值未变，可知在并联电路中，且电源电压不变的条件下，若支路越多，原支路上的电流不变；
（6）表格中电流值后面没有加单位。
故答案为：（1）见上图；（2）C；（3）（4）0.28；（5）不变；（6）电流值后面没有单位。
【点评】本题探究电流与电阻的关系，考查注意事项、电流表示数、操作过程、控制变量法、数据分析和对器材的要求等知识，最后一问是难点，关键是明确相关的物理量之间的关系。
23．（2024秋•招远市期中）在“测量未知电阻R的阻值”实验中：
（1）实验中滑动变阻器除了可以保护电路外，主要作用是 改变电阻R两端的电压 。
（2）图1是连接的电路，其中有一根导线连接有误，请在该导线上打“×”，并在原图上用笔画线代替导线画出正确的连线。（只连一根，导线不能交叉）
（3）由于电压表损坏，该同学设计了图2的电路来测量小灯泡L正常工作时的电阻，已知电源电压恒定，定值电阻阻值为R0，小灯泡正常工作时的电压为U0，实验步骤如下：
①将开关S拨到触点1，调节滑片P，使电流表的示数为 ；
②保持滑动变阻器的滑片位置不动，再将开关S拨到触点2，读出电流表的示数为I；
③根据实验数据，计算出小灯泡正常工作时的电阻RL＝ R0 （用U0、R0和Ⅰ表示）。
【考点】伏安法测电阻．
【专题】欧姆定律；分析、综合能力．
【答案】（1）改变电阻R两端的电压；（2 ）见解答；（3）；R0。
【分析】（1）在“测量未知电阻R的阻值”实验中，为了减小误差，应多次测量取平均值，据此分析滑动变阻器的作用；（2）根据电路连接和电表的使用分析回答；
（3）要测小灯泡正常发光时的阻值，应先使灯正常发光，在没有电压表的情况下，电流表与定值电阻R0应起到电压表的测量作用，故将R0与电流表串联后再与灯并联，通过移动变阻器的滑片使电流表示数为时，由并联电路电压的规律，灯两端的电压为额定电压，灯正常发光；保持滑片位置不变，通过开关的转换，使电流表测灯与R0并联的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律求出灯的额定电流，根据欧姆定律写出小灯泡正常工作时电阻的表达式。
【解答】解：（1）在“测量未知电阻R的阻值”实验中，为了减小误差，应多次测量取平均值，故实验中滑动变阻器除了可以保护电路外，主要作用是改变电阻R两端的电压；（2）原电路图中，电阻R和电压表没有接入电路是错误的，在“测量未知电阻R的阻值”实验中，电阻R、滑动变阻器和电流表串联，电压表并联在电阻R两端，如下图所示：
；
（3）①将开关S拨到触点1，调节滑片P，灯泡的电压等于额定电压，则电阻的电压也等于灯泡额定电压，即使电流表的示数为；
②保持滑动变阻器的滑片位置不动，再将开关S拨到触点2，读出电流表的示数为I；
③在步骤①中，灯泡和R0并联，电流表测定值电阻的电流，由欧姆定律，定值电阻的电压为：
U0＝I0R0＝×R0＝U0，根据并联电路电压的规律，灯两端的电压为额定电压，此时灯正常发光；在步骤②中，电流表测灯与R0并联的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律，灯的额定电流：
I额＝I﹣I0＝I﹣；
则小灯泡的正常工作时的电阻为：
RL＝＝＝R0。
故答案为：（1）改变电阻R两端的电压；（2 ）见解答；（3）；R0。
【点评】本题测电阻的阻值实验，考查了实验原理、滑动变阻器的作用、电路连接、设计实验方案测电阻的能力。
四．计算题（共2小题）
24．（2024秋•任城区校级月考）一根铁钉的质量约10g，从1000℃的红热状态冷却至25℃，会放出多少热量？c铁＝0.46×103J/（kg•℃）
【考点】利用比热容的公式计算热量．
【专题】定量思想；比热容、热机、热值；应用能力．
【答案】一根铁钉的质量约10g，从1000℃的红热状态冷却至25℃，会放出4485J的热量。
【分析】知道铁钉的质量、铁的比热容、初温和末温，根据Q放＝cm（t0﹣t）求出铁钉放出的热量。
【解答】解：铁钉的质量：
m铁＝10g＝0.01kg，
铁钉放出的热量：
Q放＝c铁m铁（t0铁﹣t铁）＝0.46×103J/（kg•℃）×0.01kg×（1000℃﹣25℃）＝4485J。
答：一根铁钉的质量约10g，从1000℃的红热状态冷却至25℃，会放出4485J的热量。
【点评】本题考查了放热公式的应用，是一道基础题目。
25．（2024秋•烟台期中）某科技创新小组设计了一台由电压表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻R0＝15Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，闭合开关S，当体重计空载时，电压表的示数为5V，电压表量程为0﹣15V，踏板重力不计，求：
（1）空载时电路的总电阻；
（2）电源电压；
（3）体重为800N的同学站在体重计上时，R0的功率。
【考点】电功率的综合计算；欧姆定律的应用．
【专题】应用题；电能和电功率；应用能力．
【答案】（1）空载时电路的总电阻为60Ω；
（2）电源电压为20V；
（3）体重为800N的同学站在体重计上时，R0的功率为9.6W。
【分析】（1）由图甲可知，R0与R串联，电压表测量R0两端的电压；当体重计空载时，压力为零，由图乙可知，压敏电阻的阻值，根据串联电路规律计算电路的总电阻；
（2）根据欧姆定律计算电路中通过R0的电流，由串联电路规律和欧姆定律计算电源电压；
（3）由图乙可知，当体重计示数为800N时，压敏电阻的阻值R′＝10Ω，根据欧姆定律计算电路的电流；由P＝UI＝I2R计算R0的功率。
【解答】解：（1）由图甲可知，R0与R串联，电压表测量R0两端的电压；
当体重计空载时，压力为零，由图乙可知，压敏电阻的阻值R＝45Ω，
根据串联电路电阻规律可得，电路的总电阻：
R总＝R0+R＝15Ω+45Ω＝60Ω
（2）由题意知，当体重计空载时，电压表的示数为U0＝5V，
根据欧姆定律可得，此时电路的电流为：
I＝I0＝＝＝，
由欧姆定律可得，电源电压：
U＝IR总＝A×60Ω＝20V；
（3）由图乙可知，当体重计示数为800N时，压敏电阻的阻值R′＝10Ω，
此时电路中电流为：
，
由P＝P＝UI＝I2R可得，R0的功率：
。
答：（1）空载时电路的总电阻为60Ω；
（2）电源电压为20V；
（3）体重为800N的同学站在体重计上时，R0的功率为9.6W。
【点评】本题考查的是欧姆定律的应用，综合性较强，难度较大。L1的电流I1
L2的电流I2
干路的电流I
0.18
0.24
0.42
L1的电流I1
L2的电流I2
L3的电流I3
干路的电流I
0.18
0.24
0.70
L1的电流I1
L2的电流I2
干路的电流I
0.18
0.24
0.42
L1的电流I1
L2的电流I2
L3的电流I3
干路的电流I
0.18
0.24
0.70
