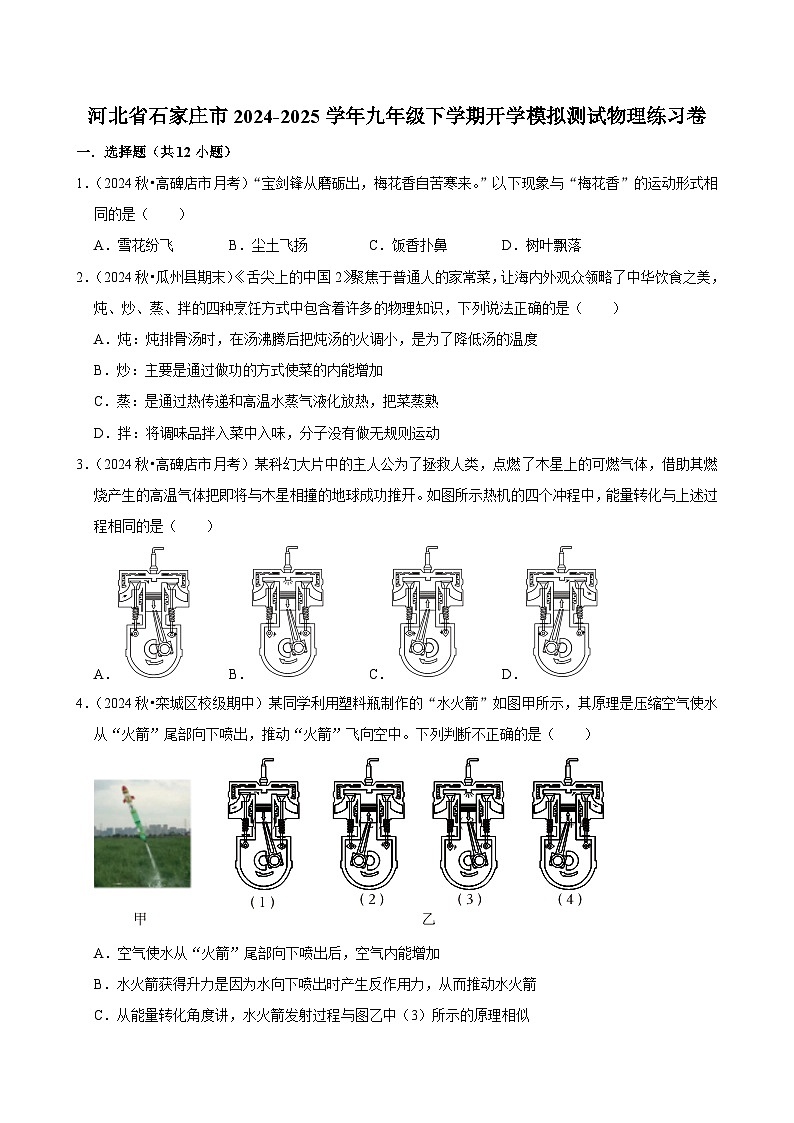

河北省石家庄市2024-2025学年九年级下学期开学适应性模拟测试 物理练习卷（含解析）

这是一份河北省石家庄市2024-2025学年九年级下学期开学适应性模拟测试 物理练习卷（含解析），共31页。
A．雪花纷飞B．尘土飞扬C．饭香扑鼻D．树叶飘落
2．（2024秋•瓜州县期末）《舌尖上的中国2》聚焦于普通人的家常菜，让海内外观众领略了中华饮食之美，炖、炒、蒸、拌的四种烹饪方式中包含着许多的物理知识，下列说法正确的是（ ）
A．炖：炖排骨汤时，在汤沸腾后把炖汤的火调小，是为了降低汤的温度
B．炒：主要是通过做功的方式使菜的内能增加
C．蒸：是通过热传递和高温水蒸气液化放热，把菜蒸熟
D．拌：将调味品拌入菜中入味，分子没有做无规则运动
3．（2024秋•高碑店市月考）某科幻大片中的主人公为了拯救人类，点燃了木星上的可燃气体，借助其燃烧产生的高温气体把即将与木星相撞的地球成功推开。如图所示热机的四个冲程中，能量转化与上述过程相同的是（ ）
A．B．C．D．
4．（2024秋•栾城区校级期中）某同学利用塑料瓶制作的“水火箭”如图甲所示，其原理是压缩空气使水从“火箭”尾部向下喷出，推动“火箭”飞向空中。下列判断不正确的是（ ）
A．空气使水从“火箭”尾部向下喷出后，空气内能增加
B．水火箭获得升力是因为水向下喷出时产生反作用力，从而推动水火箭
C．从能量转化角度讲，水火箭发射过程与图乙中（3）所示的原理相似
D．从能量转化角度讲，图乙中（2）冲程是把机械能转化为内能

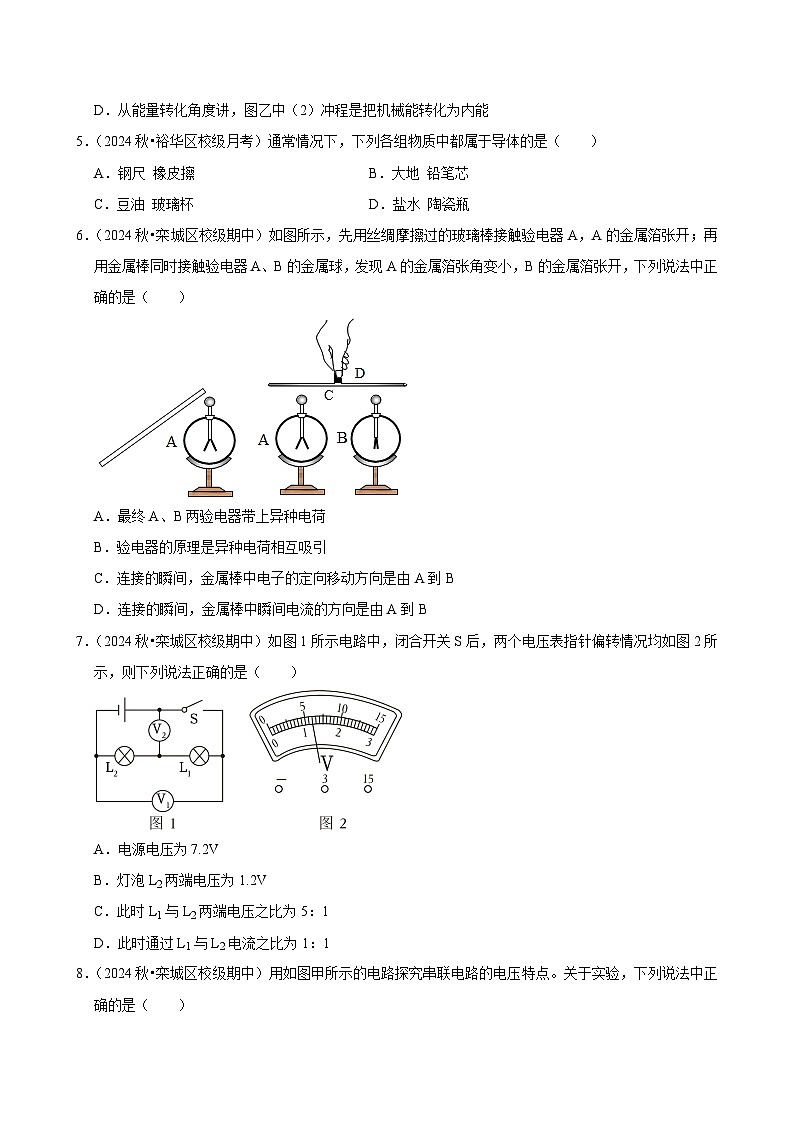

5．（2024秋•裕华区校级月考）通常情况下，下列各组物质中都属于导体的是（ ）
A．钢尺 橡皮擦B．大地 铅笔芯
C．豆油 玻璃杯D．盐水 陶瓷瓶
6．（2024秋•栾城区校级期中）如图所示，先用丝绸摩擦过的玻璃棒接触验电器A，A的金属箔张开；再用金属棒同时接触验电器A、B的金属球，发现A的金属箔张角变小，B的金属箔张开，下列说法中正确的是（ ）
A．最终A、B两验电器带上异种电荷
B．验电器的原理是异种电荷相互吸引
C．连接的瞬间，金属棒中电子的定向移动方向是由A到B
D．连接的瞬间，金属棒中瞬间电流的方向是由A到B
7．（2024秋•栾城区校级期中）如图1所示电路中，闭合开关S后，两个电压表指针偏转情况均如图2所示，则下列说法正确的是（ ）
A．电源电压为7.2V
B．灯泡L2两端电压为1.2V
C．此时L1与L2两端电压之比为5：1
D．此时通过L1与L2电流之比为1：1

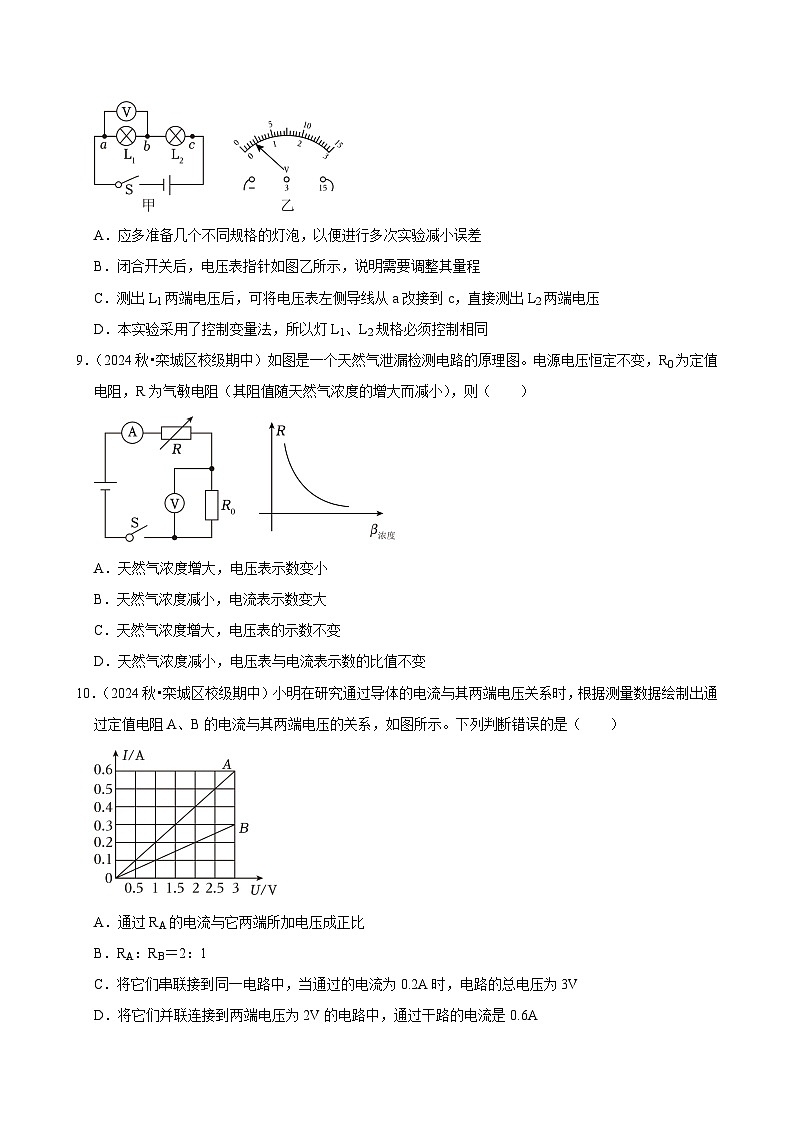

8．（2024秋•栾城区校级期中）用如图甲所示的电路探究串联电路的电压特点。关于实验，下列说法中正确的是（ ）
A．应多准备几个不同规格的灯泡，以便进行多次实验减小误差
B．闭合开关后，电压表指针如图乙所示，说明需要调整其量程
C．测出L1两端电压后，可将电压表左侧导线从a改接到c，直接测出L2两端电压
D．本实验采用了控制变量法，所以灯L1、L2规格必须控制相同
9．（2024秋•栾城区校级期中）如图是一个天然气泄漏检测电路的原理图。电源电压恒定不变，R0为定值电阻，R为气敏电阻（其阻值随天然气浓度的增大而减小），则（ ）
A．天然气浓度增大，电压表示数变小
B．天然气浓度减小，电流表示数变大
C．天然气浓度增大，电压表的示数不变
D．天然气浓度减小，电压表与电流表示数的比值不变
10．（2024秋•栾城区校级期中）小明在研究通过导体的电流与其两端电压关系时，根据测量数据绘制出通过定值电阻A、B的电流与其两端电压的关系，如图所示。下列判断错误的是（ ）
A．通过RA的电流与它两端所加电压成正比
B．RA：RB＝2：1
C．将它们串联接到同一电路中，当通过的电流为0.2A时，电路的总电压为3V
D．将它们并联连接到两端电压为2V的电路中，通过干路的电流是0.6A
11．（2024秋•隆尧县校级期末）两盏白炽灯，甲灯标有“PZ220V﹣40W”，乙灯标有“PZ220V﹣100W”，比较两灯的亮度，下列说法正确的是（ ）
A．甲灯一定比乙灯亮
B．乙灯一定比甲灯亮
C．都正常工作时，甲灯比乙灯亮
D．都正常工作时，乙灯比甲灯亮
12．（2024秋•隆尧县校级期末）如图甲所示电路，电源电压保持不变。电流表A的量程为0−0.6A，电压表V1、V2的量程均为0−3V，滑动变阻器R的规格为“50Ω 2A”。滑动变阻器的滑片P在某点时，电压表V1、V2的示数之和为4V，在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图象如图乙所示。下列说法不正确的是（ ）
A．电源电压为4V
B．滑动变阻器取值范围是3Ω−30Ω
C．小灯泡的最小功率为0.3W
D．整个电路消耗的最大功率为2W
二．填空题（共8小题）
13．（2024秋•高碑店市月考）将质量为200g、温度为80℃的热水和一定质量的温度为20℃的冷水混合，混合后水的温度为50℃（假设混合过程中无能量损失）。混合过程中80℃的热水放出的热量为 J，混合时加入的20℃的冷水质量为 kg。[c水＝4.2×103J/（kg•℃）]
14．（2024秋•路北区校级月考）盛夏时节百花绽放。芬芳的香气会吸引远处的蝴蝶，这说明空气中的花香分子在 ，蝴蝶的翅膀虽然在振动，可是我们却听不到声音，这是因为蝴蝶的翅膀振动的频率 （选填“高于”或“低于”）20Hz。
15．（2024秋•栾城区校级期中）某品牌燃气热水器将20kg的水从20℃加热到70℃，完全燃烧了0.2kg的燃气，水吸收的热量是 J，燃气完全燃烧放出的热量为 J，该燃气热水器烧水的效率是 。（已知水的比热容为4.2×103J/（kg•℃），燃气的热值为5×107J/kg）。
16．（2024秋•高碑店市月考）如图所示，空气压缩引火仪的玻璃筒底部放有一小团干燥的棉絮，快速压下活塞，可观察到棉絮着火燃烧，此过程中活塞对 （选填“棉絮”或“筒内气体”）做功，使其内能 （选填“增大”或“减小”）。若某台四冲程汽油机飞轮的转速为2400r/min，则该汽油机活塞每秒钟往返 次，对外做功 次。
17．（2024秋•裕华区校级月考）如图所示，若闭合开关S2、S3，断开开关S1，则灯 能发光；若需要灯L1、L2并联，则应闭合开关 。
18．（2024秋•青县校级期中）如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置：乙是电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动，若顺时针旋转旋钮时灯泡发光变亮，则需将 （选填“a和b”“b和c”或“a和c”）接线柱接入电路，这是通过改变电阻丝连入电路中的 来改变电阻的。
19．（2024秋•威县期中）如图所示的电路中，R1和R2是两个定值电阻，R2＝10Ω。当开关S1、S2闭合时，电流表A2的示数为0.3A，电流表A1的示数为0.5A，电源电压为 V，R1的阻值为 Ω。开关S2断开时，A1的示数为 A。
20．（2024秋•新华区校级期末）如图甲电路中，滑动变阻器的规格为“20Ω 2A”。闭合开关并将滑片P从一端滑到另一端的过程中，滑动变阻器的电功率与电流表示数的关系图像如图乙所示。则定值电阻R的阻值为 Ω；当电路中的电流为0.6A时，滑动变阻器的电功率为 W。
三．实验探究题（共3小题）
21．（2024秋•高碑店市月考）如图甲、乙所示，小明用相同的酒精灯分别给质量和初温均相同的水和煤油加热，以探究水和煤油吸热能力的大小。[c水＝4.2×103J/（kg•℃）]
（1）在组装图甲中的器材时，发现温度计的玻璃泡碰到了烧杯底，此时应适当将 （选填“A处向上”或“B处向下”）调整。
（2）为了便于比较，实验中用相同的酒精灯加热，通过 （选填“升高的温度”或“加热时间”）来反映水和煤油吸收热量的多少。
（3）根据实验数据，小明作出了水和煤油的温度随加热时间变化的图象，如图丙所示。由图象可知，煤油的比热容为 J/（kg•℃）。
（4）实验结束后，小明又找来了一些冰块，探究了冰熔化过程中温度随时间的变化规律，如图丁所示。他发现AB段与CD段倾斜程度不同，原因是 。
22．（2024秋•新华区校级月考）小明和小华一起做“探究并联电路中电流的规律”实验。
（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是通过 （填“L1”“L2”或“L1和L2”）的电流；另一同学在测量该处的电流时，发现电流表的指针偏转如图丙所示，原因是 。
（2）在图乙中移动一根导线，移动后电流表测量的是B处的电流，在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。
（3）小明测出了图中A、B、C三处的电流如表所示，他由此得出结论 。
【评估】小华指出：为了得出更普遍的规律，小明还应该进行的操作方法是： 。
23．（2024秋•桥西区校级期中）如图所示，小强和小冬设计了用“伏安法”测量未知电阻Rx（约10Ω）的阻值的实验。准备了以下器材：二节新干电池（电压恒定），电流表、电压表各一个，开关一个，待测电阻Rx，滑动变阻器，电阻箱（0～9999Ω 5A）一个，导线若干。
（1）闭合开关前，移动滑动变阻器的滑片P，使滑片移到滑动变阻器的 （选填：A或B）端；
（2）闭合开关，当滑片移动到某位置时，电压表、电流表示数如图乙所示，则未知电阻Rx为 Ω；
（3）完成上述实验后，小明利用图甲电路想探究“导体中的电流与电压关系”。通过4次测量后，做出了通过电阻的电流与电压的图象，如图丙。小明要完成该实验，滑动变阻器的电阻至少为 Ω；
（4）实验中，由于同组的其他同学操作失误使得电流表被烧坏，于是设计了如图丁所示的电路对Rx的阻值进行测量，已知滑动变阻器的最大阻值为R，实验步骤如下：
①将滑动变阻器的滑片移至最左端时，电压表的读数为U：
② ，读出电压表示数为U1；
③待测电阻的阻值表达式为Rx＝ （用已知量和测量量表示）。
四．计算题（共2小题）
24．（2024秋•承德期中）某物理兴趣小组的同学，用煤炉给10kg的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线。若在6min内完全燃烧了2kg的煤，水的比热容为4.2×103J/（kg•℃），煤的热值约为3×107J/kg。求：
（1）煤完全燃烧产生的热量；
（2）经过6min时间加热，水所吸收的热量；
（3）煤炉烧水时的热效率。
25．（2024秋•新华区校级期末）某物理课外小组测量电热水壶烧水的效率，标有“220V，1000W”的电热水壶正常工作7min，可将质量为1kg、初温为10℃的水加热至沸腾。已知气压为标准大气压，水的比热容为4.2×103J/（kg•℃）。
（1）烧水过程中水吸收的热量是多少？
（2）此次烧水，电热水壶的效率是多少？
参考答案与试题解析
一．选择题（共12小题）
1．（2024秋•高碑店市月考）“宝剑锋从磨砺出，梅花香自苦寒来。”以下现象与“梅花香”的运动形式相同的是（ ）
A．雪花纷飞B．尘土飞扬C．饭香扑鼻D．树叶飘落
【考点】分子的热运动．
【专题】分子热运动、内能；应用能力．
【答案】C
【分析】一切物质的分子都在不停地做无规则运动；
物理学中把物体位置随时间的变化叫做机械运动。
【解答】解：我们可以闻到梅花香，说明香气分子在不停地做无规则运动。
A、雪花纷飞，雪花的位置发生了变化，属于机械运动，故A不符合题意；
B、尘土飞扬，尘土的位置发生了变化，属于机械运动，故B不符合题意；
C、饭香扑鼻，说明饭香分子在不停地做无规则运动，故C符合题意；
D、树叶飘落，树叶的位置发生了变化，属于机械运动，故D不符合题意。
故选：C。
【点评】本题考查了分子的热运动和机械运动的区别，难度不大。
2．（2024秋•瓜州县期末）《舌尖上的中国2》聚焦于普通人的家常菜，让海内外观众领略了中华饮食之美，炖、炒、蒸、拌的四种烹饪方式中包含着许多的物理知识，下列说法正确的是（ ）
A．炖：炖排骨汤时，在汤沸腾后把炖汤的火调小，是为了降低汤的温度
B．炒：主要是通过做功的方式使菜的内能增加
C．蒸：是通过热传递和高温水蒸气液化放热，把菜蒸熟
D．拌：将调味品拌入菜中入味，分子没有做无规则运动
【考点】热传递改变物体的内能；沸腾的特点；分子的热运动．
【专题】定性思想；汽化和液化、升华和凝华；分子热运动、内能；应用能力．
【答案】C
【分析】（1）液体在沸腾时不断吸热，温度保持不变；
（2）改变物体内能有做功和热传递两种方式，做功是能量的转化过程，热传递是能量的转移过程；
（3）物质由气态变成液态的过程叫做液化，液化放热；
（4）物质是由分子组成的，分子在不停地做无规则运动。
【解答】解：A、炖排骨汤时，在汤沸腾后把炖汤的火调小，此时汤继续沸腾，汤的温度不会降低，故A错误；
B、炒主要是通过热传递的方式使菜的内能增加，故B错误；
C、蒸是通过热传递和高温水蒸气液化放热，使菜蒸熟，故C正确；
D、将调味品拌入菜中入味，说明了分子在做无规则运动，故D错误。
故选：C。
【点评】本题以中华美食为背景考查相关的物理知识，注重了物理和生活的联系，是中考的热点。
3．（2024秋•高碑店市月考）某科幻大片中的主人公为了拯救人类，点燃了木星上的可燃气体，借助其燃烧产生的高温气体把即将与木星相撞的地球成功推开。如图所示热机的四个冲程中，能量转化与上述过程相同的是（ ）
A．B．C．D．
【考点】四冲程的能量转化．
【专题】比热容、热机、热值；应用能力．
【答案】B
【分析】内燃机在做功冲程中将内能转化为机械能，在压缩冲程中将机械能转化为内能；吸气和排气冲程中无能量的转化，是依靠飞轮的惯性完成的。
【解答】解：借助其燃烧产生的高温气体把即将与木星相撞的地球成功推开，是内能转化为机械能，相当于内燃机的做功冲程；
A图进气门打开，活塞下行，为吸气冲程；B图两个气门关闭，活塞下行，为做功冲程，将内能转化为机械能；C图中两个气门关闭，活塞上行，为压缩冲程；D图排气门打开，活塞上行，为排气冲程。
故选：B。
【点评】本题考查了对内燃机四个冲程的了解，根据能量的转化情况可以解答。
4．（2024秋•栾城区校级期中）某同学利用塑料瓶制作的“水火箭”如图甲所示，其原理是压缩空气使水从“火箭”尾部向下喷出，推动“火箭”飞向空中。下列判断不正确的是（ ）
A．空气使水从“火箭”尾部向下喷出后，空气内能增加
B．水火箭获得升力是因为水向下喷出时产生反作用力，从而推动水火箭
C．从能量转化角度讲，水火箭发射过程与图乙中（3）所示的原理相似
D．从能量转化角度讲，图乙中（2）冲程是把机械能转化为内能
【考点】四冲程的能量转化；力的相互性；做功改变物体的内能．
【专题】比热容、热机、热值；分析、综合能力．
【答案】C
【分析】（1）工作过程中能量的转化：①压缩冲程：机械能→内能；②做功冲程：先是化学能→内能，再由内能→机械能。
（2）做功可以改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小。
【解答】解：往“水火箭”里打气时，压缩瓶内空气做功，空气内能增大，温度升高，相当于内燃机的压缩冲程，乙图（1）吸气冲程，（2）压缩冲程，（3）做功冲程，（4）排气冲程。
A、空气使水从“火箭”尾部向下喷出后，空气内能增加，故A正确，不符合题意；
B、水火箭获得升力是因为水向下喷出时产生反作用力，从而推动水火箭，故B正确，不符合题意；
C、从能量转化角度讲，水火箭发射过程与图乙中（2）所示的原理相似，故C不正确，符合题意；
D、从能量转化角度讲，图乙中（2）冲程是把机械能转化为内能，故D正确，不符合题意。
故选：C。
【点评】本题考查四冲程能量转化及做功改变物体的内能，属于基础题。
5．（2024秋•裕华区校级月考）通常情况下，下列各组物质中都属于导体的是（ ）
A．钢尺 橡皮擦B．大地 铅笔芯
C．豆油 玻璃杯D．盐水 陶瓷瓶
【考点】常见的导体与绝缘体．
【专题】电流和电路；理解能力．
【答案】B
【分析】容易导电的物体叫导体，如金属、石墨、人体、大地、酸碱盐的水溶液；不容易导体的物体叫绝缘体，如陶瓷、玻璃、橡胶、塑料等。
【解答】解：A、钢尺容易导电，属于导体；橡皮擦不容易导电，属于绝缘体，故A错误；
B、大地和铅笔芯容易导电，属于导体，故B正确；
C、豆油和玻璃杯不容易导电，属于绝缘体，故C错误；
D、盐水容易导电，属于导体；陶瓷瓶不容易导电，属于绝缘体，故D错误。
故选：B。
【点评】本题考查导体和绝缘体的辨析，要熟悉生活中常见的导体和绝缘体。
6．（2024秋•栾城区校级期中）如图所示，先用丝绸摩擦过的玻璃棒接触验电器A，A的金属箔张开；再用金属棒同时接触验电器A、B的金属球，发现A的金属箔张角变小，B的金属箔张开，下列说法中正确的是（ ）
A．最终A、B两验电器带上异种电荷
B．验电器的原理是异种电荷相互吸引
C．连接的瞬间，金属棒中电子的定向移动方向是由A到B
D．连接的瞬间，金属棒中瞬间电流的方向是由A到B
【考点】验电器的原理；电流的方向．
【专题】电流和电路；应用能力．
【答案】D
【分析】（1）用金属棒同时接触验电器A、B的金属球，最终两验电器带的电荷相同；
（2）验电器是利用同种电荷相互排斥的原理工作的；
（3）（4）电荷的定向移动形成电流，电流方向与正电荷定向移动方向相同，在金属导体中，是自由电子在定向移动。
【解答】解：A、用金属棒同时接触验电器A、B的金属球，最终A、B两验电器带上异种电荷，故A错误；
B、验电器的原理是同种电荷相互排斥，故B错误；
CD、用丝绸摩擦过的玻璃棒接触验电器A，验电器A的箔片失去电子带正电，用金属棒同时接触验电器A、B的金属球，金属棒中电子的定向移动方向是由B到A，瞬间电流的方向是由A到B，故C错误，D正确。
故选：D。
【点评】本题考查了摩擦起电、验电器的原理、电流的形成、电流方向的判断等，是一道基础题。
7．（2024秋•栾城区校级期中）如图1所示电路中，闭合开关S后，两个电压表指针偏转情况均如图2所示，则下列说法正确的是（ ）
A．电源电压为7.2V
B．灯泡L2两端电压为1.2V
C．此时L1与L2两端电压之比为5：1
D．此时通过L1与L2电流之比为1：1
【考点】运用串联电路中的电压规律计算；串联电路中的电流规律；电压表的读数．
【专题】电流和电路；电压和电阻；应用能力．
【答案】D
【分析】（1）由图可知，闭合开关S后，灯L1与L2串联，电压表V1测电源电压，电压表V2测灯L1两端的电压。两个电压表指针偏转情况相同，根据串联电路的电压规律判断两表所选的量程，并读数，进一步求得L2两端的电压，从而可得L1与L2两端的电压之比；
（2）根据串联的电流规律可知通过L1与L2电流之比。
【解答】解：ABC、由图可知，闭合开关S后，灯L1与L2串联，电压表V1测电源电压，电压表V2测灯L1两端的电压。两个电压表指针偏转情况相同，由于串联电路两端的总电压等于各部分电路两端的电压之和，
则电压表V1的示数大于电压表V2的示数，所以电压表V1选择的量程是0～15V，分度值为0.5V，
其示数，即电源电压为U＝6V，
电压表V2选择的量程是0～3V，分度值为0.1V，其示数，即L1两端的电压为U1＝1.2V，
则L2两端的电压为U2＝U﹣U1＝6V﹣1.2V＝4.8V，
此时L1与L2两端的电压之比为U1：U2＝1.2V：4.8V＝1：4，故ABC错误；
D、由于串联电路中各处的电流相等，所以通过L1与L2的电流相等，
即通过L1与L2电流之比为1：1，故D正确。
故选：D。
【点评】本题考查串联电路的电流、电压规律的应用，明确电压表的量程是关键。
8．（2024秋•栾城区校级期中）用如图甲所示的电路探究串联电路的电压特点。关于实验，下列说法中正确的是（ ）
A．应多准备几个不同规格的灯泡，以便进行多次实验减小误差
B．闭合开关后，电压表指针如图乙所示，说明需要调整其量程
C．测出L1两端电压后，可将电压表左侧导线从a改接到c，直接测出L2两端电压
D．本实验采用了控制变量法，所以灯L1、L2规格必须控制相同
【考点】探究串联电路中的电压规律．
【专题】实验题；电压和电阻；应用能力．
【答案】B
【分析】（1）探究串联电路电压特点”的实验需更换不同规格的灯泡进行重复实验，寻找普遍规律；
（2）根据使用的量程分析解答；
（3）注意电压表使用时，正负接线柱不能接反；
（4）为了得出普遍规律，必须用不同规格的灯泡进行多次实验。
【解答】解：A．应多准备几个不同规格的灯泡，以便进行多次实验，得出普遍规律，故A错误；
B．闭合开关后，电压表指针如图乙所示，偏转角度较小，读数小于小量程，而使用的是大量程，应该调整其量程，故B正确；
C．测出L1两端电压后，如果将电压表左侧导线从a改接到c，电压表正负接线柱接反，不能直接测出L2两端电压，故C错误；
D．本实验采用了控制变量法，每次更换灯泡，为了排除偶然性，但灯L1、L2规格必须不同，故D错误。
故选：B。
【点评】本题考查探究串联电路的电压特点，属于基础题。
9．（2024秋•栾城区校级期中）如图是一个天然气泄漏检测电路的原理图。电源电压恒定不变，R0为定值电阻，R为气敏电阻（其阻值随天然气浓度的增大而减小），则（ ）
A．天然气浓度增大，电压表示数变小
B．天然气浓度减小，电流表示数变大
C．天然气浓度增大，电压表的示数不变
D．天然气浓度减小，电压表与电流表示数的比值不变
【考点】动态电路的分析．
【专题】应用题；动态预测题；电路和欧姆定律；电路变化分析综合题；应用能力．
【答案】D
【分析】由电路图可知，R0与R串联，电压表测R0两端的电压，电流表测电路中的电流。根据“气敏电阻的阻值随天然气浓度的增大而减小”可知天然气浓度变化时R阻值的变化，根据欧姆定律可知电路中电流的变化和电压表示数的变化，根据欧姆定律结合R0的阻值可知电压表与电流表示数的比值变化。
【解答】解：由电路图可知，R0与R串联，电压表测R0两端的电压，电流表测电路中的电流。
AC、因气敏电阻的阻值随天然气浓度的增大而减小，所以，当天然气浓度增大时，气敏电阻R的阻值减小，电路中的总电阻减小，由I＝可知，电路中的电流变大，即电流表的示数变大；由U＝IR可知，R0两端电压变大，即电压表示数变大，故AC错误；
B、反之，天然气浓度减小时，气敏电阻R的阻值增大，电路中的电流变小，即电流表的示数变小，故B错误；
D、由R＝可知，电压表与电流表示数的比值等于定值电阻R0的阻值，所以两者的比值不变，故D正确。
故选：D。
【点评】本题考查了电路的动态分析，涉及到电阻的串联特点和欧姆定律的灵活运用，会分析气敏电阻的阻值与浓度的变化关系是本题的突破口。
10．（2024秋•栾城区校级期中）小明在研究通过导体的电流与其两端电压关系时，根据测量数据绘制出通过定值电阻A、B的电流与其两端电压的关系，如图所示。下列判断错误的是（ ）
A．通过RA的电流与它两端所加电压成正比
B．RA：RB＝2：1
C．将它们串联接到同一电路中，当通过的电流为0.2A时，电路的总电压为3V
D．将它们并联连接到两端电压为2V的电路中，通过干路的电流是0.6A
【考点】欧姆定律的应用；串联电路中的电流规律；运用并联电路中的电流规律计算；运用串联电路中的电压规律计算；并联电路中的电压规律．
【专题】欧姆定律；分析、综合能力．
【答案】B
【分析】（1）R为定值电阻，电流随电压的变化关系为过原点的直线；
（2）根据电流相同时，电压之比等于电阻之比；
（3）根据串联电路电流的规律：串联电路中电压规律分析；
（4）由并联电路电压的规律，由图知支路的电流，由并联电路电流的规律得出电路中总电流分析。
【解答】解：A、两个函数图象都是过原点的直线，所以通过的电流与它两端所加电压成正比；故A正确；
B、当电流都为0.3A时，电压分别为1.5V和3V，根据U＝IR知，电流相同时，电压之比等于电阻之比，电阻之比为RA：RB＝UA：UB＝1.5V：3V＝1：2，故B错误；
C、将它们串联接到同一电路中，当通过的电流为0.2A时，电压分别为1V和2V，则总电压U＝U'A+U'B＝1V+2V＝3V，故C正确；
D、将它们并联接到电源电压为2V的电路中时，因该并联电路中各支路两端的电压相等，等于电源电压，所以它们两端的电压均为4V，
由图象可知，通过①的电流IA＝0.4A，通过②的电流IB＝0.2A，因并联电路中干路电流等于各支路电流之和，所以，干路电流I＝IA+IB＝0.4A+0.2A＝0.6A，故D正确。
故选：B。
【点评】本题考查串并联电路的特点和欧姆定律的应用，属于中档题。
11．（2024秋•隆尧县校级期末）两盏白炽灯，甲灯标有“PZ220V﹣40W”，乙灯标有“PZ220V﹣100W”，比较两灯的亮度，下列说法正确的是（ ）
A．甲灯一定比乙灯亮
B．乙灯一定比甲灯亮
C．都正常工作时，甲灯比乙灯亮
D．都正常工作时，乙灯比甲灯亮
【考点】实际功率．
【专题】电能和电功率；应用能力．
【答案】D
【分析】判定灯泡的亮度只需判定灯泡的实际功率即可，实际功率大的灯泡就亮；而当正常发光时，灯泡的实际功率等于额定功率，则据额定功率的大小即可判定灯泡的亮度。
【解答】解：（1）因为灯泡的亮度取决于灯泡的实际功率，而甲、乙两灯的实际功率没法比较；故A、B选项是错误的；
（2）当灯泡正常发光时，实际功率等于额定功率；
所以比较额定功率即可比较灯泡的亮度；
又知：甲灯的额定功率为40W，乙灯的额定功率等于100W；
所以正常发光时，乙比甲亮。故C错误，D正确。
故选：D。
【点评】知道铭牌的含义和灯的亮度取决于灯的实际功率是本题的关键。
12．（2024秋•隆尧县校级期末）如图甲所示电路，电源电压保持不变。电流表A的量程为0−0.6A，电压表V1、V2的量程均为0−3V，滑动变阻器R的规格为“50Ω 2A”。滑动变阻器的滑片P在某点时，电压表V1、V2的示数之和为4V，在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图象如图乙所示。下列说法不正确的是（ ）
A．电源电压为4V
B．滑动变阻器取值范围是3Ω−30Ω
C．小灯泡的最小功率为0.3W
D．整个电路消耗的最大功率为2W
【考点】电功率的综合计算；欧姆定律的应用．
【专题】应用题；欧姆定律；电能和电功率；分析、综合能力．
【答案】C
【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测L两端的电压，电压表V2测R两端的电压，电流表测电路中的电流。
（1）滑动变阻器的滑片P在某点时，电压表V1、V2的示数之和为4V，根据串联电路的电压特点求出电源的电压；
（2）当R接入电路中的电阻变大时，其分得的电压变大，电路中的电流变小，据此判断出图乙对应的电压表为V2，根据欧姆定律求出变阻器接入电路中的电阻；由图乙可知电路中的电流最大时电压表V2的示数，根据串联电路的电压特点求出V1的示数，然后与电压表的量程判断出此时灯泡应正常发光达到额定功率，滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，根据欧姆定律求出变阻器接入电路中的最小阻值，根据P＝UI求出灯泡的额定功率和电路消耗的最大功率。
【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测L两端的电压，电压表V2测R两端的电压，电流表测电路中的电流。
A、滑动变阻器的滑片P在某点时，电压表V1、V2的示数之和为4V，
因串联电路中总电压等于各分电压之和，所以，电源的电压U＝4V，故A正确；
BCD、当R接入电路中的电阻变大时，其分得的电压变大，电压表V2的示数变大，此时电路中的总电阻变大，电路中的电流变小；
由图乙可知，电路中的电流最小I小＝0.1A时，电压表的示数最大为3V，则对应的电压表应为V2，即图象为滑动变阻器R的I﹣U图象，
由I＝可得，滑动变阻器接入电路中的最大阻值：R2大＝＝＝30Ω；
由图乙可知，电路中的电流最大I大＝0.5A时，电压表V2的示数U2小＝1.5V，
此时灯泡两端的电压：UL＝U﹣U2小＝4V﹣1.5V＝2.5V，
此时灯泡两端的电压小于V1的量程，则此时灯泡应正常发光恰好达到额定功率，滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，
滑动变阻器接入电路中的最小阻值：R2小＝＝＝3Ω，
所以，滑动变阻器取值范围是3Ω～30Ω，故B正确；
灯泡的额定功率：PL＝ULI大＝2.5V×0.5A＝1.25W，故C错误；
电路消耗的最大功率：P大＝UI大＝4V×0.5A＝2W，故D正确。
故选：C。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，正确的判断出图乙对应的电压表和判断出灯泡正常发光时的电压是关键。
二．填空题（共8小题）
13．（2024秋•高碑店市月考）将质量为200g、温度为80℃的热水和一定质量的温度为20℃的冷水混合，混合后水的温度为50℃（假设混合过程中无能量损失）。混合过程中80℃的热水放出的热量为 2.52×104 J，混合时加入的20℃的冷水质量为 0.2 kg。[c水＝4.2×103J/（kg•℃）]
【考点】热平衡方程及其应用．
【专题】定量思想；比热容、热机、热值；应用能力．
【答案】2.52×104；0.2。
【分析】（1）知道热水的质量和初温、末温以及比热容，根据Q放＝cm（t0﹣t）求出混合过程中热水放出的热量；
（2）混合过程中无热量损失时冷水吸收的热量和热水放出的热量相等，又知道冷水的初温、末温以及比热容，根据Q吸＝cm（t﹣t0）求出混合时加入冷水的质量。
【解答】解：（1）混合过程中热水放出的热量：
Q放＝cm（t0﹣t）＝4.2×103J/（kg•℃）×0.2kg×（80℃﹣50℃）＝2.52×104J；
（2）设混合过程中无热量损失，则冷水吸收的热量：
Q吸＝Q放＝2.52×104J，
由Q吸＝cm（t﹣t0）可得，混合时加入冷水的质量：
m′＝＝＝0.2kg。
故答案为：2.52×104；0.2。
【点评】本题考查了吸热公式和放热公式的应用，要注意初温和末温的对应关系。
14．（2024秋•路北区校级月考）盛夏时节百花绽放。芬芳的香气会吸引远处的蝴蝶，这说明空气中的花香分子在 不停地做无规则运动 ，蝴蝶的翅膀虽然在振动，可是我们却听不到声音，这是因为蝴蝶的翅膀振动的频率 低于 （选填“高于”或“低于”）20Hz。
【考点】分子的热运动；人耳的听觉范围．
【专题】分子热运动、内能；应用能力．
【答案】不停地做无规则运动；低于。
【分析】（1）一切物质的分子都在不停地做无规则运动，温度越高，无规则运动越剧烈；
（2）人的听觉范围是20Hz到20000Hz。
【解答】解：我们能够闻到花香，是花香分子扩散到了空气中，说明分子在不停地做无规则运动；
人的听觉范围是20Hz到20000Hz，蝴蝶的翅膀振动频率很慢，人听不到蝴蝶的翅膀振动，证明蝴蝶的翅膀振动频率低于20Hz。
故答案为：不停地做无规则运动；低于。
【点评】本题考查了分子的运动以及声现象的相关知识，题目难度不大。
15．（2024秋•栾城区校级期中）某品牌燃气热水器将20kg的水从20℃加热到70℃，完全燃烧了0.2kg的燃气，水吸收的热量是 4.2×106 J，燃气完全燃烧放出的热量为 1×107 J，该燃气热水器烧水的效率是 42% 。（已知水的比热容为4.2×103J/（kg•℃），燃气的热值为5×107J/kg）。
【考点】固体和液体的热值计算；能量的利用效率；利用比热容的公式计算热量．
【专题】应用题；比热容、热机、热值；应用能力．
【答案】4.2×106；1×107；42%。
【分析】（1）知道水的质量、水的比热容以及初温、末温，根据Q吸＝cm（t﹣t0）求水吸收的热量；
（2）知道燃气的体积和热值，根据Q放＝qm求出燃气完全燃烧放出的热量；
（3）根据η＝求出该热水器烧水的效率。
【解答】解：（1）水吸收的热量：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×20kg×（70℃﹣20℃）＝4.2×106J；
（2）燃气完全燃烧放出的热量：
Q放＝qm＝5×107J/kg×0.2kg＝1×107J；
（3）该热水器烧水的效率：
η＝＝×100%＝42%。
故答案为：4.2×106；1×107；42%。
【点评】本题考查了燃料完全燃烧释放热量公式和吸热公式、效率公式的应用，是一道较为简单的计算题。
16．（2024秋•高碑店市月考）如图所示，空气压缩引火仪的玻璃筒底部放有一小团干燥的棉絮，快速压下活塞，可观察到棉絮着火燃烧，此过程中活塞对 筒内气体 （选填“棉絮”或“筒内气体”）做功，使其内能 增大 （选填“增大”或“减小”）。若某台四冲程汽油机飞轮的转速为2400r/min，则该汽油机活塞每秒钟往返 40 次，对外做功 20 次。
【考点】做功的次数；做功改变物体的内能．
【专题】分子热运动、内能；比热容、热机、热值；理解能力．
【答案】筒内气体；增大；40；20。
【分析】（1）改变内能的方法有：做功和热传递；当对物体做功，物体的内能将增大，温度升高；内燃机有四个冲程，在压缩冲程中，活塞压缩空气做功，将机械能转化为内能；
（2）汽油机的一个工作循环由吸气冲程、压缩冲程、做功冲程、排气冲程四个冲程组成。在一个工作循环中曲轴转2圈，飞轮转2周，做功一次。
【解答】解：在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉絮，用力将活塞迅速向下压，棉絮燃烧起来；说明压缩筒内空气做功，使空气的内能增加；
四冲程汽油机的飞轮转速为2400r/min＝40r/s，因为一个工作循环飞轮转2圈，完成四个工作冲程，做功1次，所以1s完成20个工作循环，活塞往返40次，做功20次。
故答案为：筒内气体；增大；40；20。
【点评】根据改变物体内能的方法以及内燃机的工作过程和原理（能量的转化）；知道在一个工作循环中曲轴转2圈，飞轮转2周，做功一次可解答此题。
17．（2024秋•裕华区校级月考）如图所示，若闭合开关S2、S3，断开开关S1，则灯 L1 能发光；若需要灯L1、L2并联，则应闭合开关 S1、S2 。
【考点】串联和并联的概念与辨析；电路的三种状态．
【专题】电流和电路；应用能力．
【答案】L1；S1、S2。
【分析】串联电路中电流只有一条路径，各用电器之间相互影响；
并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作。
【解答】解：若闭合开关S2、S3，断开开关S1，灯L2被短路，电流只流经灯L1，故L1亮，灯L2不发光；
如果需要L1、L2灯并联，电流的路径有两条，分别经过两个灯泡，需要闭合开关S1、S2。
故答案为：L1；S1、S2。
【点评】了解串并联电路的特点，会根据电流的流向判断电路的连接情况，是解答本题的关键。
18．（2024秋•青县校级期中）如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置：乙是电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动，若顺时针旋转旋钮时灯泡发光变亮，则需将 b和c （选填“a和b”“b和c”或“a和c”）接线柱接入电路，这是通过改变电阻丝连入电路中的 长度 来改变电阻的。
【考点】生活中的滑动变阻器；滑动变阻器的使用．
【专题】定性思想；电流和电路；理解能力．
【答案】b和c；长度。
【分析】电位器的实质是滑动变阻器，滑动变阻器依靠改变电阻线的长度来改变电阻大小。
【解答】解：
灯泡亮度变亮时，说明电路中的电流变大，由I＝可知，电源的电压一定时，电路的总电阻应变小，电位器接入电路中的电阻应变小，由图可知，将b和c接线柱接入电路后，顺时针旋转旋钮时，电阻丝连入电路中的长度变短，其阻值变小，电路中的电流变大，灯泡变亮。
故答案为：b和c；长度。
【点评】本题考查了变阻器的连接方法，是一道较为简单的应用题。
19．（2024秋•威县期中）如图所示的电路中，R1和R2是两个定值电阻，R2＝10Ω。当开关S1、S2闭合时，电流表A2的示数为0.3A，电流表A1的示数为0.5A，电源电压为 3 V，R1的阻值为 15 Ω。开关S2断开时，A1的示数为 0.3 A。
【考点】欧姆定律的应用．
【专题】欧姆定律；应用能力．
【答案】3；15；0.3
【分析】由图可知，当开关S1、S2闭合时，电流表A1测干路中的电流，电流表A2测通过R2的电流。根据并联电路的电压规律和欧姆定律求电源电压；根据并联电路的电流规律求通过R1的电流，根据欧姆定律求R1的阻值；
开关S2断开时，R1支路断开，电流表A1测通过R2的电流。根据并联电路的特点可知R1支路断开时，通过R2的电流大小，从而可知电流表A1的示数大小。
【解答】解：由图可知，当开关S1、S2闭合时，电流表A1测干路中的电流，电流表A2测通过R2的电流。
电流表A2的示数为0.3A，即通过R2的电流为I2＝0.3A，
电流表A1的示数为0.5A，即干路中的电流为I＝0.5A，
由于并联电路各支路两端的电压相等，且等于电源电压，
所以由欧姆定律可得，电源电压：U＝U1＝U2＝I2R2＝0.3A×10Ω＝3V；
由于并联电路干路中的电流等于各支路中的电流之和，
所以通过R1的电流：I1＝I﹣I2＝0.5A﹣0.3A＝0.2A，
由欧姆定律可得，R1的阻值：R1＝＝＝15Ω；
开关S2断开时，R1支路断开，电流表A1测通过R2的电流，
根据并联电路的特点可知R1支路断开时，通过R2的电流不变，仍为0.3A，
所以电流表A1的示数为0.3A。
故答案为：3；15；0.3。
【点评】本题考查并联电路的电流、电压规律和欧姆定律的应用，难度一般。
20．（2024秋•新华区校级期末）如图甲电路中，滑动变阻器的规格为“20Ω 2A”。闭合开关并将滑片P从一端滑到另一端的过程中，滑动变阻器的电功率与电流表示数的关系图像如图乙所示。则定值电阻R的阻值为 10 Ω；当电路中的电流为0.6A时，滑动变阻器的电功率为 3.6 W。
【考点】结合图像计算电功率；欧姆定律的应用．
【专题】定量思想；电能和电功率；应用能力．
【答案】10；3.6。
【分析】（1）由电路图可知，Rx与R串联，电压表测Rx两端的电压，电流表测电路中的电流；
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，根据图像得出最小电流，
根据I＝表示出电源电压，
当滑动变阻器接入电路中的电阻最小时，电路中的电流最大，根据图像得出最大电流，
同理表示出电源电压，联立等式计算出R的阻值和电源电压；
（2）当电路中的电流为0.6A时，由欧姆定律算出电路中总电阻，由串联电路电阻的规律算出滑动变阻器接入电路的阻值，根据P＝I2R算出滑动变阻器的电功率。
【解答】解：由电路图可知，Rx与R串联，电压表测Rx两端的电压，电流表测电路中的电流；
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，
由图像可知，电路中的电流I小＝0.4A，
由I＝得，电源的电压：U＝I小（Rx+R）＝0.4A×（20Ω+R）﹣﹣﹣﹣﹣﹣﹣①
当滑动变阻器接入电路中的电阻最小时，电路中的电流最大，
由图像可知，电路中的电流I大＝1.2A，
电源电压：U＝I大R＝1.2A×R﹣﹣﹣﹣﹣﹣②
根据①②解得：R＝10Ω，
电源电压：U＝I大R＝1.2A×10Ω＝12V；
当电路中的电流为0.6A时，电路中总电阻为：
R总＝＝＝20Ω，
滑动变阻器接入电路的阻值为：
R滑＝R总﹣R＝20Ω﹣10Ω＝10Ω，滑动变阻器的电功率为
。
故答案为：10；3.6。
【点评】本题主要考查了欧姆定律的应用和电功率的计算，题目计算难度较大。
三．实验探究题（共3小题）
21．（2024秋•高碑店市月考）如图甲、乙所示，小明用相同的酒精灯分别给质量和初温均相同的水和煤油加热，以探究水和煤油吸热能力的大小。[c水＝4.2×103J/（kg•℃）]
（1）在组装图甲中的器材时，发现温度计的玻璃泡碰到了烧杯底，此时应适当将 A处向上 （选填“A处向上”或“B处向下”）调整。
（2）为了便于比较，实验中用相同的酒精灯加热，通过 加热时间 （选填“升高的温度”或“加热时间”）来反映水和煤油吸收热量的多少。
（3）根据实验数据，小明作出了水和煤油的温度随加热时间变化的图象，如图丙所示。由图象可知，煤油的比热容为 2.1×103 J/（kg•℃）。
（4）实验结束后，小明又找来了一些冰块，探究了冰熔化过程中温度随时间的变化规律，如图丁所示。他发现AB段与CD段倾斜程度不同，原因是 水的比热容比冰的大 。
【考点】比较不同物质吸热的情况；物体吸热实验器材的组装顺序；物体吸热实验用加热时间反映吸收热量的多少；物体吸热实验的数据和图像分析．
【专题】实验题；比热容、热机、热值；应用能力．
【答案】（1）A 处向上；
（2）加热时间；
（3）2.1×103；
（4）水的比热容比冰的大。
【分析】（1）图中A处是调节温度计高低的；
（2）转换法的应用；
（3）根据Q＝cmΔt可知；
（4）比热容不同，升高相同的温度，使用加热时间不同。
【解答】解：（1）图中A处是调节温度计高低的，发现温度计的玻璃泡碰到了烧杯底，此时应适当将A处向上调整；
（2）转换法的应用，实验中用相同的酒精灯加热，加热时间相同，物质吸收的热量相同，因此通过加热时间来反映水和煤油吸收热量的多少；
（3）根据Q＝cmΔt可知，水和煤油的质量相同，升高相同的温度，水的加热时间是煤油的2倍，水吸收的热量是煤油的2倍，则煤油的比热容是水的，因此煤油的比热容为：；
（4）比热容不同，升高相同的温度，使用加热时间不同，如图丁所示，AB段与CD段倾斜程度不同，原因是水的比热容比冰的大。
故答案为：
（1）A 处向上；
（2）加热时间；
（3）2.1×103；
（4）水的比热容比冰的大。
【点评】本题考查器材的使用，实验操作能力，热量公式的应用，比热容的理解。
22．（2024秋•新华区校级月考）小明和小华一起做“探究并联电路中电流的规律”实验。
（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是通过 L1和L2 （填“L1”“L2”或“L1和L2”）的电流；另一同学在测量该处的电流时，发现电流表的指针偏转如图丙所示，原因是 电流表正负接线柱接反了 。
（2）在图乙中移动一根导线，移动后电流表测量的是B处的电流，在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。
（3）小明测出了图中A、B、C三处的电流如表所示，他由此得出结论 并联电路电路干路电流等于各支路电流之和 。
【评估】小华指出：为了得出更普遍的规律，小明还应该进行的操作方法是： 换用不同规格的灯泡多次测量 。
【考点】探究并联电路中干路电流与各支路电流的关系．
【专题】误差分析和数据处理；归纳法；电流和电路；探究型实验综合题；实验基本能力．
【答案】（1）L1和L2；电流表正负接线柱接反了；（2）如上所示；（3）并联电路电路干路电流等于各支路电流之和；【评估】换用不同规格的灯泡多次测量。
【分析】（1）电流表与待测电路串联；电流应从电流表正接线柱流入，从负接线柱流出，否则指针反向偏转；
（2）移动后电流表测量的是B处的电流，电流表应与L2串联；
（3）分析表中数据得出结论；
【评估】用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多。
【解答】解：（1）如图甲是他们设计的电路图，电流表接在干路上，故电流表测量的是通过L2和L1的电流；另一同学在测量该处的电流时，发现电流表的指针偏转如图丙所示，原因是电流表正负接线柱接反了；
（2）移动后电流表测量的是B处的电流，电流表与L2串联，如下所示：
（3）小明测出了图中A、B、C处的电流如表所示，因0.24A+0.30A＝0.54A，由此得出结论：并联电路电路干路电流等于各支路电流之和；
【评估】小华指出：为了得出更普遍的规律，小明还应当换用不同规格的灯泡多次测量。
故答案为：（1）L1和L2；电流表正负接线柱接反了；（2）如上所示；（3）并联电路电路干路电流等于各支路电流之和；【评估】换用不同规格的灯泡多次测量。
【点评】本题探究并联电路中电流的规律”实验，考查电路连接、电流表使用、数据分析和归纳法的运用。
23．（2024秋•桥西区校级期中）如图所示，小强和小冬设计了用“伏安法”测量未知电阻Rx（约10Ω）的阻值的实验。准备了以下器材：二节新干电池（电压恒定），电流表、电压表各一个，开关一个，待测电阻Rx，滑动变阻器，电阻箱（0～9999Ω 5A）一个，导线若干。
（1）闭合开关前，移动滑动变阻器的滑片P，使滑片移到滑动变阻器的 A （选填：A或B）端；
（2）闭合开关，当滑片移动到某位置时，电压表、电流表示数如图乙所示，则未知电阻Rx为 10 Ω；
（3）完成上述实验后，小明利用图甲电路想探究“导体中的电流与电压关系”。通过4次测量后，做出了通过电阻的电流与电压的图象，如图丙。小明要完成该实验，滑动变阻器的电阻至少为 20 Ω；
（4）实验中，由于同组的其他同学操作失误使得电流表被烧坏，于是设计了如图丁所示的电路对Rx的阻值进行测量，已知滑动变阻器的最大阻值为R，实验步骤如下：
①将滑动变阻器的滑片移至最左端时，电压表的读数为U：
② 将滑动变阻器的滑片移至最右端时 ，读出电压表示数为U1；
③待测电阻的阻值表达式为Rx＝ （用已知量和测量量表示）。
【考点】伏安法测电阻；用电压表和滑动变阻器测电阻．
【专题】实验题；欧姆定律；分析、综合能力．
【答案】（1）A；
（2）10；
（3）20；
（4）②将滑动变阻器的滑片移至最右端时；
③。
【分析】（1）闭合开关前，移动滑动变阻器的滑片P，使滑片移到滑动变阻器接入电路的电阻最大；，
（2）根据图中表的示数结合欧姆定律计算电阻；
（3）根据串联分压规律结合欧姆定律解答；
（4）根据串联电路电流相等列方程得出待测电阻表达式。
【解答】解：（1）闭合开关前，移动滑动变阻器的滑片P，使滑片移到滑动变阻器接入电路的电阻最大，即A端；
（2）由图乙可知，流过Rx电流为I＝0.24A，Rx两端的电压为U＝2.4V，
由欧姆定律得，电阻Rx的阻值为：
；
（3）电源电压是3V，由丙图知，在进行的四次实验中，电阻Rx两端电压最小为1V时，最小电流为I小＝0.1A，
则滑动变阻器两端电压最大为U滑大＝3V﹣1V＝2V；
此时滑动变阻器接入电路的最大电阻
，故使用的滑动变阻器的电阻至少为20Ω；
（4）将滑动变阻器的滑片移至最左端时，电路中只有Rx单独工作，此时电压表测的是电源电压为U；
再将滑动变阻器的滑片移至最右端，Rx与变阻器R串联，电压表测Rx的两端电压，示数为U1，
根据串联电路电压规律得，滑动变阻器两端的电压U滑＝U﹣U1；
根据串联电路电流规律得，通过Rx的电流等于通过变阻器的电流：
；
待测电阻的阻值表达式为：
。
故答案为：（1）A；（2）10；（3）20；（4）②将滑动变阻器的滑片移至最右端时；③。
【点评】本题测量定值电阻的阻值实验，考查了电路连接、注意事项、电流表读数、电阻的计算及设计实验方案测电阻的能力。
四．计算题（共2小题）
24．（2024秋•承德期中）某物理兴趣小组的同学，用煤炉给10kg的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线。若在6min内完全燃烧了2kg的煤，水的比热容为4.2×103J/（kg•℃），煤的热值约为3×107J/kg。求：
（1）煤完全燃烧产生的热量；
（2）经过6min时间加热，水所吸收的热量；
（3）煤炉烧水时的热效率。
【考点】固体和液体的热值计算；能量的利用效率；利用比热容的公式计算热量．
【专题】应用题；比热容、热机、热值；应用能力．
【答案】（1）煤完全燃烧产生的热量为6×107 J；
（2）经过6min时间加热，水所吸收的热量为2.52×106J；
（3）煤炉烧水时的热效率为4.2%。
【分析】（1）已知煤的质量和热值，利用Q放＝mq可求得煤完全燃烧产生的热量；
（2）由图知，经过6min时间加热，水升高的温度值，利用吸热公式求水吸收的热量；
（3）烧水时的热效率等于水吸收的热量与燃料完全燃烧放出的热量之比。
【解答】解：（1）煤完全燃烧产生的热量：
Q放＝mq＝2kg×3×107 J/kg＝6×107J；
（2）水的质量m水＝10kg，加热6min水温度升高度数Δt＝80℃﹣20℃＝60℃，
Q吸＝cm水Δt＝4.2×103J/（kg•℃）×10kg×60℃＝2.52×106J；
（3）煤炉烧水时的热效率：
η＝×100%＝×100%＝4.2%
答：（1）煤完全燃烧产生的热量为6×107 J；
（2）经过6min时间加热，水所吸收的热量为2.52×106J；
（3）煤炉烧水时的热效率为4.2%。
【点评】本题考查了学生对吸热公式、燃料完全燃烧放热公式的掌握和运用，能从液体的温度随时间变化的图象搜集有关信息是本题的关键。
25．（2024秋•新华区校级期末）某物理课外小组测量电热水壶烧水的效率，标有“220V，1000W”的电热水壶正常工作7min，可将质量为1kg、初温为10℃的水加热至沸腾。已知气压为标准大气压，水的比热容为4.2×103J/（kg•℃）。
（1）烧水过程中水吸收的热量是多少？
（2）此次烧水，电热水壶的效率是多少？
【考点】电功与电能的计算；利用比热容的公式计算热量；能量的利用效率．
【专题】比热容、热机、热值；应用能力．
【答案】（1）烧水过程中水吸收的热量是3.78×105J；
（2）此次烧水，电热水壶的效率是90%。
【分析】（1）根据Q吸＝c水m（t﹣t0）得出烧水过程中水吸收的热量；
（2）根据W＝Pt得出电热水壶消耗的电能，根据效率公式得出电热水壶的效率。
【解答】解：（1）烧水过程中水吸收的热量Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×1kg×（100℃﹣10℃）＝3.78×105J；
（2）此次烧水，电热水壶消耗的电能W＝Pt＝1000W×7×60s＝4.2×105J，
电热水壶的效率。
答：（1）烧水过程中水吸收的热量是3.78×105J；
（2）此次烧水，电热水壶的效率是90%。
【点评】本题考查热能、效率的有关计算，是一道综合题。位置
A
B
C
电流/A
0.24
0.30
0.54
位置
A
B
C
电流/A
0.24
0.30
0.54
