【中考考点基础练】第16讲 透镜及其应用 2025年中考物理一轮专题练（河北）

这是一份【中考考点基础练】第16讲 透镜及其应用 2025年中考物理一轮专题练（河北），共10页。试卷主要包含了选择题，填空题，实验探究题等内容，欢迎下载使用。
一、选择题

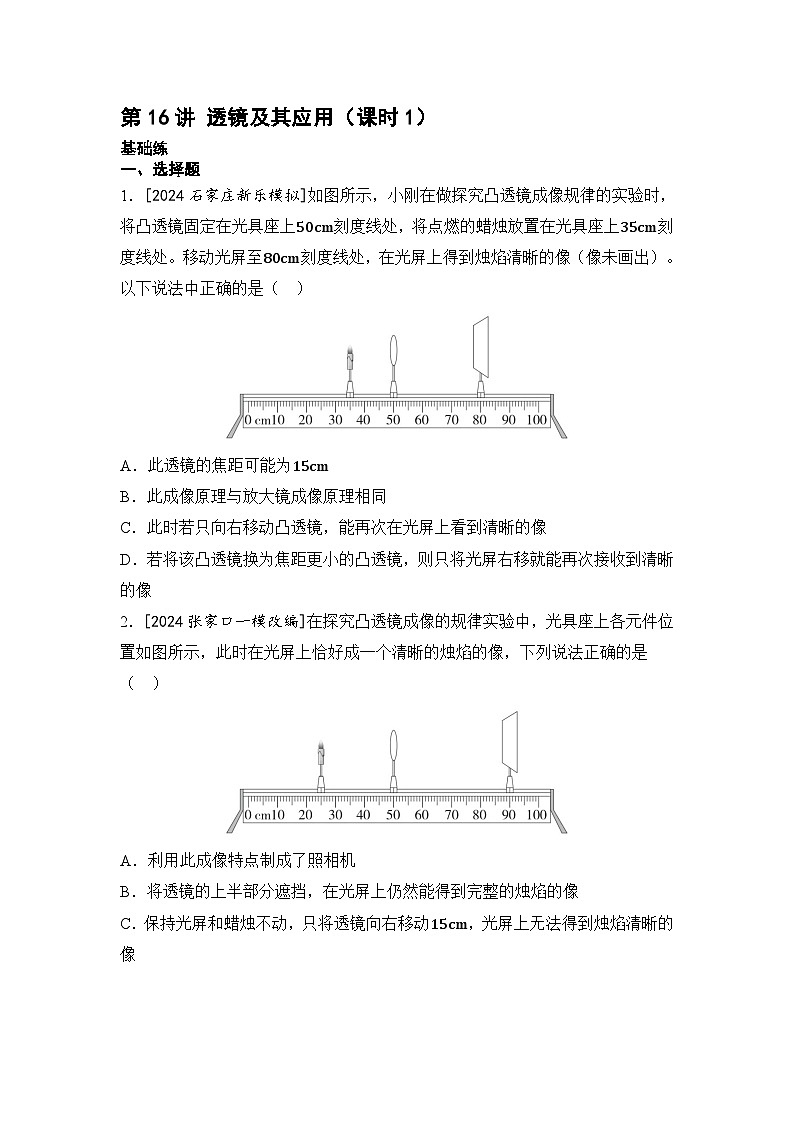

1．[2024石家庄新乐模拟]如图所示，小刚在做探究凸透镜成像规律的实验时，将凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处。移动光屏至80cm刻度线处，在光屏上得到烛焰清晰的像（像未画出）。以下说法中正确的是（ ）
A．此透镜的焦距可能为15cm
B．此成像原理与放大镜成像原理相同
C．此时若只向右移动凸透镜，能再次在光屏上看到清晰的像
D．若将该凸透镜换为焦距更小的凸透镜，则只将光屏右移就能再次接收到清晰的像
2．[2024张家口一模改编]在探究凸透镜成像的规律实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的烛焰的像，下列说法正确的是 （ ）
A．利用此成像特点制成了照相机
B．将透镜的上半部分遮挡，在光屏上仍然能得到完整的烛焰的像
C．保持光屏和蜡烛不动，只将透镜向右移动15cm，光屏上无法得到烛焰清晰的像
D．在透镜左侧附近放一远视镜片，将光屏向右移动才能在光屏上再次得到烛焰清晰的像

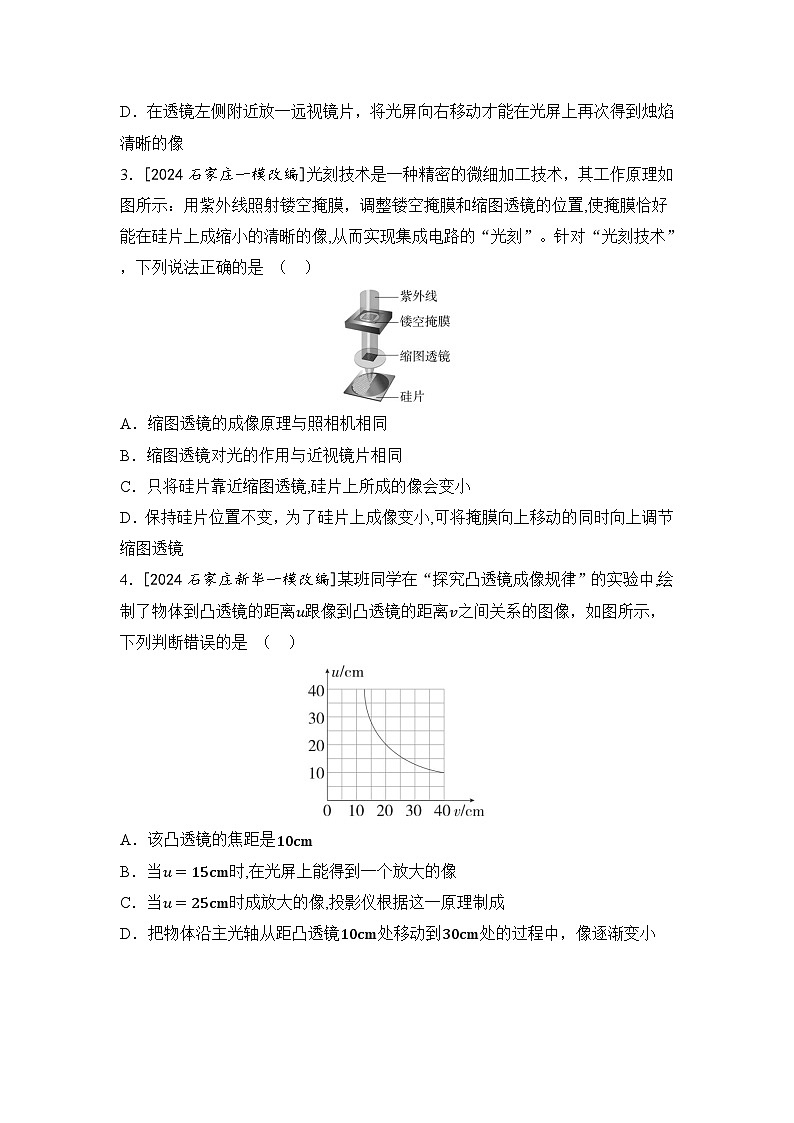

3．[2024石家庄一模改编]光刻技术是一种精密的微细加工技术，其工作原理如图所示：用紫外线照射镂空掩膜，调整镂空掩膜和缩图透镜的位置,使掩膜恰好能在硅片上成缩小的清晰的像,从而实现集成电路的“光刻”。针对“光刻技术”，下列说法正确的是 （ ）
A．缩图透镜的成像原理与照相机相同
B．缩图透镜对光的作用与近视镜片相同
C．只将硅片靠近缩图透镜,硅片上所成的像会变小
D．保持硅片位置不变，为了硅片上成像变小,可将掩膜向上移动的同时向上调节缩图透镜
4．[2024石家庄新华一模改编]某班同学在“探究凸透镜成像规律”的实验中,绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断错误的是 （ ）
A．该凸透镜的焦距是10cm
B．当u=15cm时,在光屏上能得到一个放大的像
C．当u=25cm时成放大的像,投影仪根据这一原理制成
D．把物体沿主光轴从距凸透镜10cm处移动到30cm处的过程中，像逐渐变小

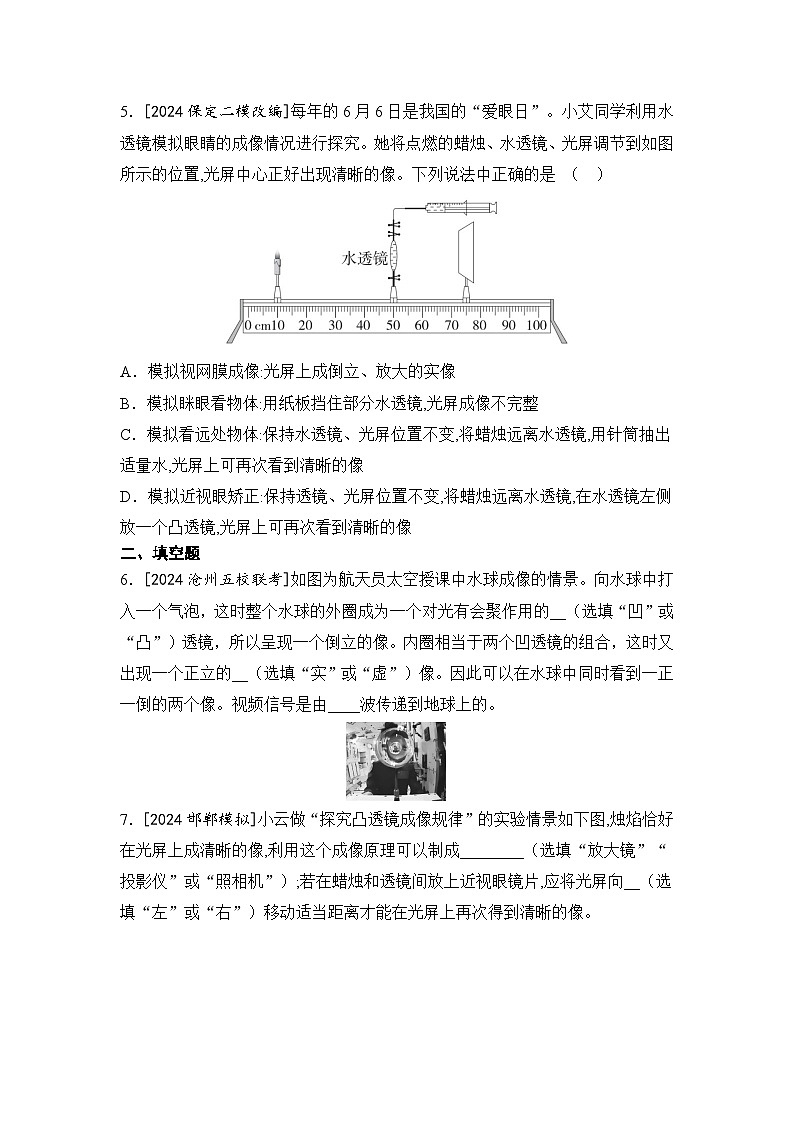

5．[2024保定二模改编]每年的6月6日是我国的“爱眼日”。小艾同学利用水透镜模拟眼睛的成像情况进行探究。她将点燃的蜡烛、水透镜、光屏调节到如图所示的位置,光屏中心正好出现清晰的像。下列说法中正确的是 （ ）
A．模拟视网膜成像:光屏上成倒立、放大的实像
B．模拟眯眼看物体:用纸板挡住部分水透镜,光屏成像不完整
C．模拟看远处物体:保持水透镜、光屏位置不变,将蜡烛远离水透镜,用针筒抽出适量水,光屏上可再次看到清晰的像
D．模拟近视眼矫正:保持透镜、光屏位置不变,将蜡烛远离水透镜,在水透镜左侧放一个凸透镜,光屏上可再次看到清晰的像
二、填空题
6．[2024沧州五校联考]如图为航天员太空授课中水球成像的情景。向水球中打入一个气泡，这时整个水球的外圈成为一个对光有会聚作用的__（选填“凹”或“凸”）透镜，所以呈现一个倒立的像。内圈相当于两个凹透镜的组合，这时又出现一个正立的__（选填“实”或“虚”）像。因此可以在水球中同时看到一正一倒的两个像。视频信号是由____波传递到地球上的。
7．[2024邯郸模拟]小云做“探究凸透镜成像规律”的实验情景如下图,烛焰恰好在光屏上成清晰的像,利用这个成像原理可以制成________（选填“放大镜”“投影仪”或“照相机”）;若在蜡烛和透镜间放上近视眼镜片,应将光屏向__（选填“左”或“右”）移动适当距离才能在光屏上再次得到清晰的像。
三、实验探究题
8．[2024石家庄模拟]小明利用图示装置探究凸透镜成像规律，所用凸透镜的焦距为8.0cm。实验前，小明首先应将蜡烛的焰心、凸透镜的光心及光屏的中心调到__________上,然后将凸透镜固定在光具座上40.0cm刻度线处，将点燃的蜡烛放置在光具座上10.0cm刻度线处，移动光屏直至光屏上呈现出烛焰____________的实像，这一原理应用在________（选填“照相机”“幻灯机”或“放大镜”）上。
提升练
9．[2021河北]小明用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律。
（1） 实验前，使______________________________在同一水平高度。
（2） 当蜡烛、凸透镜、光屏在如图所示位置时，光屏上出现了等大清晰的像，此凸透镜的焦距为____cm。
（3） 保持凸透镜位置不动，在（2）实验基础上，想要在光屏上得到缩小清晰的烛焰像，接下来的操作是____________________________________________________________________________________________________________________。
（4） 保持凸透镜位置不动，把蜡烛移到45cm处，无论怎样移动光屏，光屏上始终接收不到像，小明观察到像的方法是____________________________________________。
第16讲 透镜及其应用（课时2）
基础练
一、选择题
1．[2024省适应性预测]如图是一张城市建筑群的照片，下列说法正确的是（ ）
A．照相机的镜头对光线有发散作用
B．照相机成倒立、放大的虚像
C．水中的像是光的反射造成的
D．在太阳下的大楼是光源
2．[2024保定十六校联考改编]小兴在探究凸透镜成像的规律时，先将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，把光屏和点燃的蜡烛放于凸透镜两侧，然后调整烛焰中心、透镜中心和光屏中心在同一高度，再将蜡烛放在20cm刻度线处，发现当光屏放在65cm刻度线处时，恰好能在光屏上呈现烛焰清晰的像，如图所示。则下列说法中正确的是 （ ）
A．光屏上呈现的像是正立的实像
B．幻灯机是根据此时的成像规律制成的
C．蜡烛向右移动到35cm刻度线处，为使光屏上呈现清晰的像，光屏应向右移动
D．将近视眼镜片放在蜡烛和凸透镜中间的适当位置，为使光屏上呈现清晰的像，光屏应向左移动
3．[2024唐山一模改编]在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜和光屏的位置如图所示，此时在光屏上得到烛焰清晰的像。下列说法错误的是 （ ）
A．照相机就是利用这一规律成像的
B．随着蜡烛越烧越短,光屏上烛焰的像逐渐向上移动
C．保持蜡烛与凸透镜的位置不变，撤去光屏，烛焰不再成像
D．用焦距为5cm的凸透镜替换原来的凸透镜，物距不变，光屏适当向左移可再次承接到烛焰清晰的像
4．[2024邢台一模改编]如图所示,烛焰通过凸透镜在光屏上成倒立、放大的像（光屏及像未画出），小明作出如图光路后确定此凸透镜的焦距为20cm。下列说法正确的是 （ ）
A．小明的结论正确
B．此时光屏到透镜的距离一定大于40cm
C．透镜不动，将蜡烛和光屏的位置对调，光屏上依然能成清晰的像
D．若紧贴透镜再放一近视眼镜镜片，图中的入射光线对应的折射光线与主光轴的交点将向左移动
二、填空题
5．[2024保定一模]小明在探究凸透镜成像规律时,安装好器材,调节蜡烛、凸透镜与光屏在如图所示的位置,在光屏上得到清晰的像，则凸透镜的焦距为____cm。固定凸透镜位置,他将蜡烛移到35cm刻度线处，为了在光屏上得到清晰的像,接下来小明应该进行的操作是____________________________，生活中应用这一规律的光学器材是________。
三、实验探究题
6．[2024省联考模拟]用焦距为10cm的凸透镜探究凸透镜成像特点。
（1） 将蜡烛、凸透镜和光屏按顺序安装到光具座上，点燃蜡烛,调整烛焰的中心、凸透镜的光心和光屏的中心大致在__________。
（2） 当蜡烛和光屏位置如图所示时,光屏上承接到烛焰清晰的像,此时的成像特点与________（选填“照相机”或“放大镜”）的相同。
（3） 保持凸透镜位置不动,将蜡烛向右移动15cm 后,应将光屏移动到__cm刻度线处才能接收到清晰的像。
（4） 实验时在光屏上观察到的烛焰的像与烛焰上下相反,但是左右是否相反不是很明显，要想证明物与实像的左右是否相反，接下来的操作是：________________________________________________________________________。
提升练
7．[2024省联考二模改编]小明同学在做“研究凸透镜成像规律”实验时,用注入适量水的透明胶膜充当凸透镜,将点燃的蜡烛、凸透镜、光屏调节到如图所示的位置,光屏中心正好出现清晰的像。下列说法中不正确的是 （ ）
A．凸透镜的焦距可能为15cm
B．光屏上的像可能是倒立、缩小的实像
C．若将光屏向右移动,蜡烛也应适当向右移动,才可能在光屏上出现清晰的像
D．继续向胶膜注入少量的水,移动蜡烛且透镜与光屏位置不动,光屏上的像比原来小一些
8．[2024沧州五校联考]实验小组的同学在进行“探究凸透镜成像规律”的实验。
甲乙
（1） 如图甲所示，用一束平行光正对凸透镜照射，光屏上出现一个最小、最亮的光斑，则凸透镜的焦距f=____cm；将此凸透镜固定在光具座上并调整实验器材，使烛焰、凸透镜和光屏三者中心大致在同一高度上，其目的是使烛焰的像成在__________。
（2） 如图乙所示，若将蜡烛移动至20cm刻度线处，烛焰通过透镜成倒立、____（选填“放大”“等大”或“缩小”）的实像，在生活中利用这一成像规律工作的光学仪器是________（选填“照相机”“投影仪”或“放大镜”）。若将蜡烛向右移动10cm，应将光屏向__（选填“左”或“右”）移动才能在光屏上看到烛焰清晰的像，此时像的大小将____（选填“变大”“变小”或“不变”）。
（3） 如图乙所示，当光屏上出现烛焰清晰的像时，如果用遮光板遮住凸透镜的上半部分，我们观察光屏时，将会在光屏上看到______。
A．烛焰下半部分的像
B．烛焰完整的像，像的亮度变暗
C．烛焰上半部分的像
D．烛焰完整的像，像的亮度不变
第16讲 透镜及其应用（课时1）
基础练
一、选择题
1．C 2．B 3．A 4．C 5．C
二、填空题
6．凸； 虚； 电磁
7．照相机； 右
三、实验探究题
8．同一高度； 倒立、缩小； 照相机
提升练
9．（1） 烛焰、凸透镜和光屏的中心
（2） 10.0
（3） 将蜡烛向远离凸透镜方向移动一段距离后，再将光屏向靠近凸透镜方向移动，直到光屏上出现清晰的像
（4） 撤去光屏，从光屏一侧向透镜方向观察
第16讲 透镜及其应用（课时2）
基础练
一、选择题
1．C 2．C 3．C 4．C
二、填空题
5．10.0； 将光屏向右移动适当距离； 投影仪
三、实验探究题
6．（1） 同一高度
（2） 照相机
（3） 80
（4） 正对光具座，轻轻地向烛焰吹气，观察像的摆动情况（合理即可）
提升练
7．D
8．（1） 10.0； 光屏中心
（2） 缩小； 照相机； 右； 变大
（3） B
