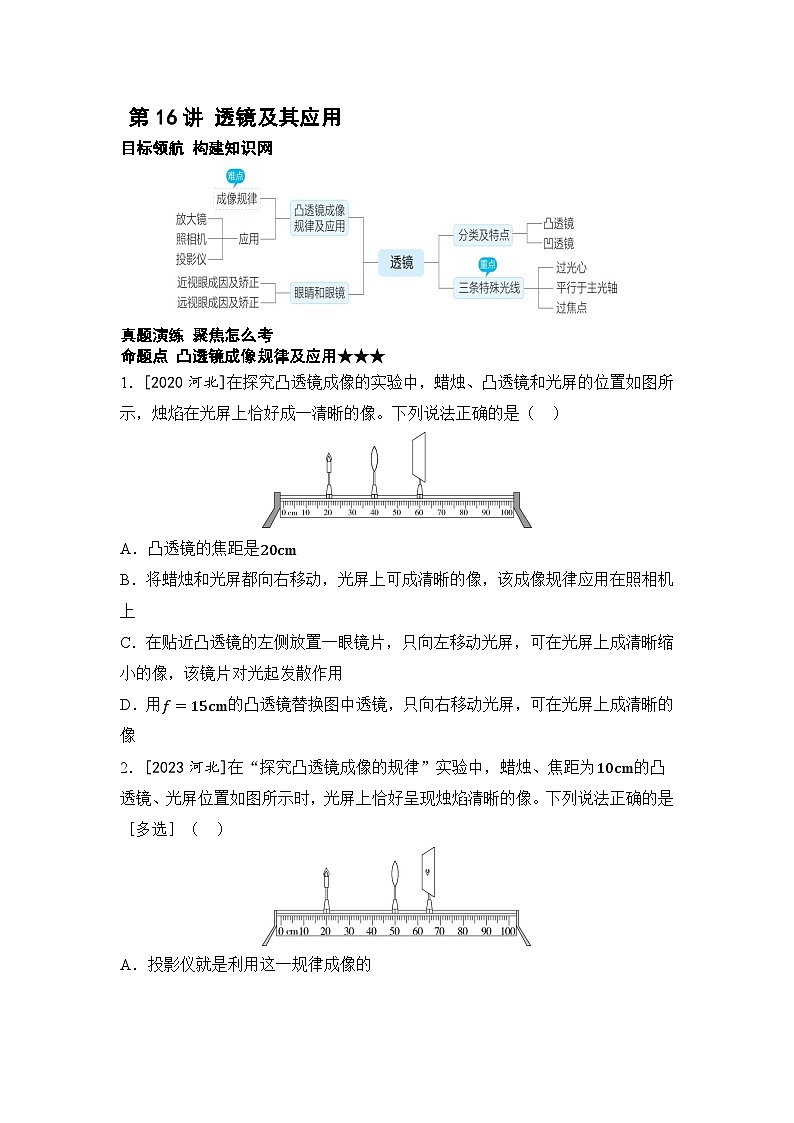

第16讲 透镜及其应用 2025年中考物理一轮专题练（河北）

这是一份第16讲 透镜及其应用 2025年中考物理一轮专题练（河北），共5页。

真题演练 聚焦怎么考
命题点 凸透镜成像规律及应用★★★
1．[2020河北]在探究凸透镜成像的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。下列说法正确的是（ ）
A．凸透镜的焦距是20cm
B．将蜡烛和光屏都向右移动，光屏上可成清晰的像，该成像规律应用在照相机上
C．在贴近凸透镜的左侧放置一眼镜片，只向左移动光屏，可在光屏上成清晰缩小的像，该镜片对光起发散作用
D．用f=15cm的凸透镜替换图中透镜，只向右移动光屏，可在光屏上成清晰的像
2．[2023河北]在“探究凸透镜成像的规律”实验中，蜡烛、焦距为10cm的凸透镜、光屏位置如图所示时，光屏上恰好呈现烛焰清晰的像。下列说法正确的是［多选］（ ）
A．投影仪就是利用这一规律成像的
B．将蜡烛放置在35cm刻度处，仅向右移动光屏，能得到清晰、倒立、放大的实像
C．若飞来一只小虫落在凸透镜上，遮住凸透镜的部分区域，则光屏上烛焰的像不再完整
D．蜡烛、凸透镜、光屏位置不动，用焦距为8cm的凸透镜替换该透镜，光屏上不再成清晰的像
3．[2022河北]小明利用如图所示的装置探究凸透镜成像的规律。将蜡烛放在凸透镜左侧适当位置，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的像，分别测出物距u和像距v，实验数据如表。下列说法正确的是［多选］（ ）
A．该凸透镜的焦距为20cm
B．从第1次实验到第5次实验，成在光屏上的像越来越大
C．当u=45cm时，移动光屏，可在光屏上成倒立、缩小的清晰实像
D．第5次实验后，在贴近凸透镜左侧放一眼镜片，向右移动光屏，能在光屏上成清晰的像，则眼镜片对光起会聚作用
4．[2024河北]如图所示，烛焰经凸透镜在光屏上成清晰的像，此成像原理可用于制作________。不改变蜡烛与光屏的位置，向__（选填“左”或“右”）移动凸透镜到某一位置，能再次在光屏上成清晰的像。若烛焰的高度大于凸透镜的直径，在足够大的光屏上__（选填“能”或“不能”）成清晰且完整的像。
重点实验 多维透析
实验 16 探究凸透镜成像的规律
小明同学利用光具座、凸透镜、蜡烛、光屏等实验器材探究凸透镜成像的规律。
甲乙丙
基础设问
1．测焦距 小明将一束平行光正对凸透镜，移动光屏，直到光屏上形成一个最小最亮的光斑，如图甲所示，该凸透镜的焦距为____cm。
2．实验时，把凸透镜固定在光具座50cm刻度线处，为使像成在光屏中央，应将烛焰、凸透镜和光屏三者中心调到________________。
能力设问
3．小明将蜡烛移至光具座20cm刻度线处，如图乙所示，移动光屏，直到烛焰在光屏上成清晰的像，则该像是倒立、____（选填“放大”或“缩小”）的实像。生活中的________（选填“放大镜”“投影仪”或“照相机”）就是利用这种成像规律工作的。
4．物像互换位置 小明保持凸透镜在光具座上的位置不动，如果将图乙中蜡烛和光屏的位置互换，发现光屏上仍能观察到烛焰清晰的像。这是因为在光的折射现象中，光路是____的。
5．在图乙所示实验情形下，如果保持凸透镜和光屏的位置不变，将蜡烛适当远离凸透镜，发现光屏上烛焰的像变得模糊不清，此现象可以体现________（选填“近视眼”或“远视眼”）的成像情况。
6．实验过程中,燃烧的蜡烛在不断缩短,导致光屏上的像向__（选填“上”或“下”）移动;为了使烛焰的像能呈现在光屏中央,在不更换实验器材的情况下,可行的方法是__________________________________________________________________。
7．虚像观察方法 保持凸透镜位置不动,把蜡烛移到45cm刻度线处,无论怎样移动光屏,光屏上始终承接不到像,能观察到像的方法是____________________________________________。
拓展设问
8．遮挡透镜 在光屏上得到清晰的像后,小明尝试用白纸遮挡住凸透镜的一半,发现在光屏上____（选填“仍能”或“不能”）呈现烛焰完整的像。
9．变焦距 保持蜡烛及凸透镜在图乙中的位置不变，小明用焦距为5cm的凸透镜替换原来的凸透镜，要使光屏上仍得到烛焰清晰的像，应该将光屏向____（选填“靠近”或“远离”）凸透镜的方向移动。
10．增加透镜 若将图乙中蜡烛靠近凸透镜,光屏上的像将会模糊,若在凸透镜前放置一个焦距合适的____（选填“近视”或“远视”）眼镜,光屏上的像可以再次清晰。
11．实验评估 如图丙,将点燃的蜡烛置于凸透镜的一倍焦距以内,人眼观察到其放大的像,若将一光屏置于图中像处,则人眼观察到烛焰的像______。
A．没有变化B．会被遮挡
C．能成在光屏上D．亮度变暗
12．实验拓展 小明认为：凸透镜成实像时,像与物不但上下是颠倒的,而且左右也是相反的。请你设计一种简单的方法验证该观点：____________________________________________________________________________________________________________________。
第16讲 透镜及其应用
真题演练 聚焦怎么考
命题点 凸透镜成像规律及应用★★★
1．D 2．BD 3．BC
4．投影仪； 右； 能
[解析]由图可知，此时物距小于像距，烛焰在光屏上成倒立、放大的实像，与投影仪的成像原理一样；根据光路的可逆性可知，向右移动透镜，当物距等于原来的像距时，光屏上成倒立、缩小的实像；光屏上所成实像的大小和清晰程度与物距、像距和透镜的焦距有关，与透镜的直径大小无关，所以仍能成完整的清晰的像。
解题指导
凸透镜成像规律的应用:①当u>2f 时,物距大于像距，成倒立、缩小的实像,应用是照相机、摄像头;②当f
