2024九年级物理上册第十三章欧姆定律专题特训八动态电路分析习题课件鲁科版五四制

这是一份2024九年级物理上册第十三章欧姆定律专题特训八动态电路分析习题课件鲁科版五四制，共39页。

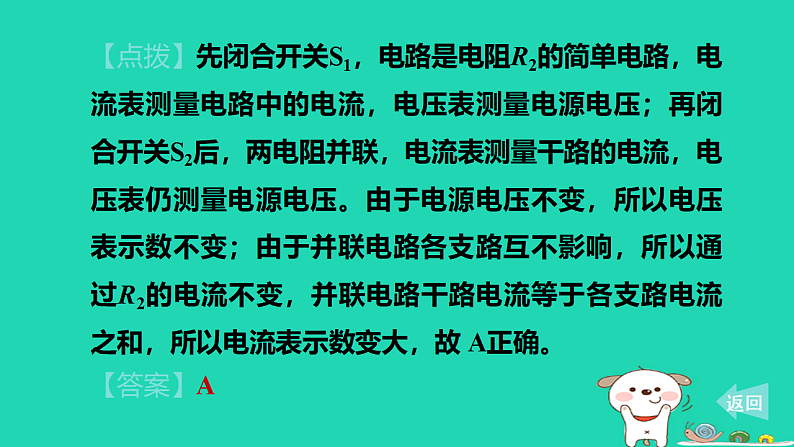

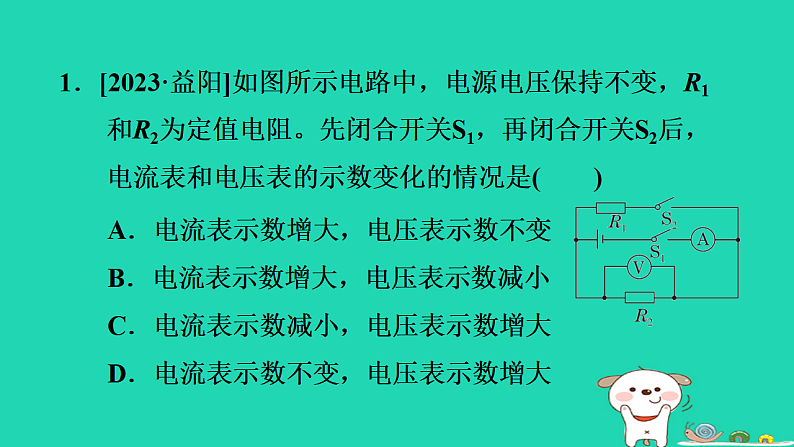

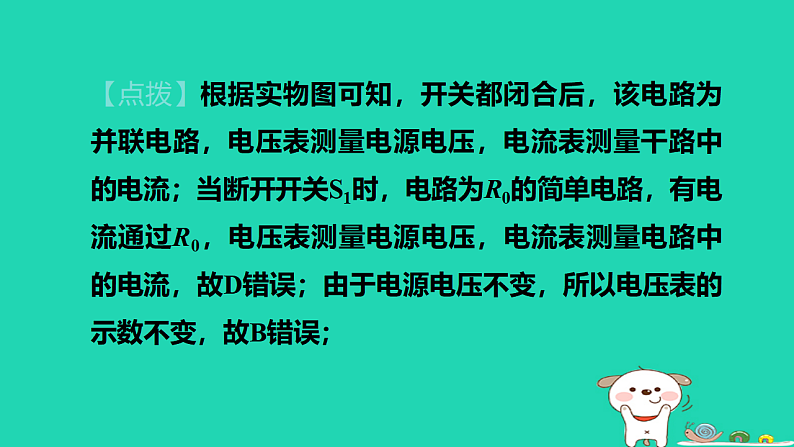

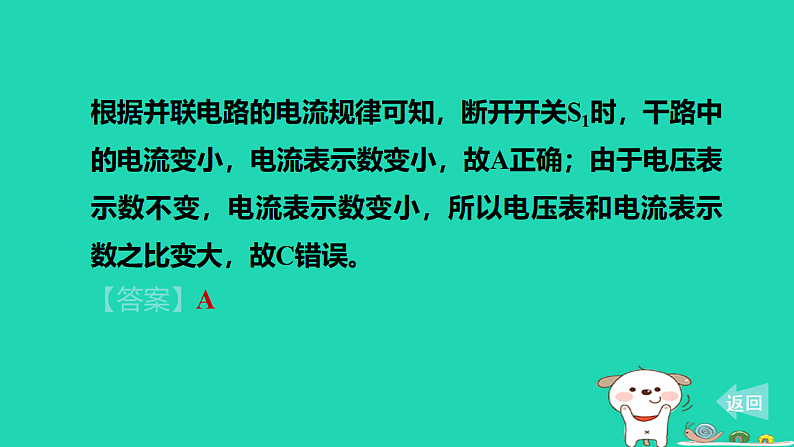

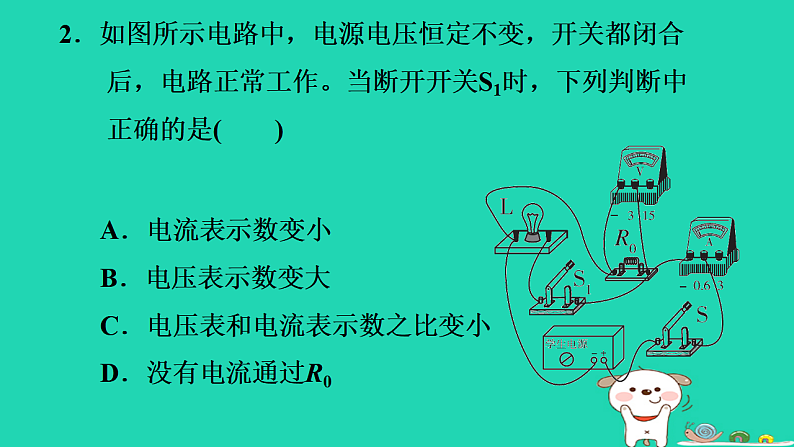

鲁科五四版 九年级上第十三章　欧姆定律专题特训八　动态电路分析1．[2023·益阳]如图所示电路中，电源电压保持不变，R1和R2为定值电阻。先闭合开关S1，再闭合开关S2后，电流表和电压表的示数变化的情况是(　　)A．电流表示数增大，电压表示数不变B．电流表示数增大，电压表示数减小C．电流表示数减小，电压表示数增大D．电流表示数不变，电压表示数增大 返回【点拨】先闭合开关S1，电路是电阻R2的简单电路，电流表测量电路中的电流，电压表测量电源电压；再闭合开关S2后，两电阻并联，电流表测量干路的电流，电压表仍测量电源电压。由于电源电压不变，所以电压表示数不变；由于并联电路各支路互不影响，所以通过R2的电流不变，并联电路干路电流等于各支路电流之和，所以电流表示数变大，故 A正确。【答案】A2．如图所示电路中，电源电压恒定不变，开关都闭合后，电路正常工作。当断开开关S1时，下列判断中正确的是(　　)A．电流表示数变小B．电压表示数变大C．电压表和电流表示数之比变小D．没有电流通过R0【点拨】根据实物图可知，开关都闭合后，该电路为并联电路，电压表测量电源电压，电流表测量干路中的电流；当断开开关S1时，电路为R0的简单电路，有电流通过R0，电压表测量电源电压，电流表测量电路中的电流，故D错误；由于电源电压不变，所以电压表的示数不变，故B错误； 返回根据并联电路的电流规律可知，断开开关S1时，干路中的电流变小，电流表示数变小，故A正确；由于电压表示数不变，电流表示数变小，所以电压表和电流表示数之比变大，故C错误。【答案】A3．[2023·齐齐哈尔]如图所示，电源电压恒定，先只闭合开关S1，两电表均有示数；再断开S1，同时闭合S2和S3，此过程中(　　)A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数不变C．电压表示数与电流表示数的乘积变大D．电压表示数与电流表示数的比值不变 返回则电压表示数与电流表示数的乘积变大，电压表示数与电流表示数的比值变小，综上可知，C正确，ABD错误。【答案】C4．[2023·淄博期中]如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器滑片P向右端滑动时，下列说法正确的是(　　)A．电流表A示数变大，电压表 V示数变小B．电流表A示数变小，电压表 V示数变大C．电流表A示数变小，电压表 V示数变小D．电流表A示数变小，电压表 V示数不变 返回【点拨】根据电路图可知，闭合开关后，R和R′串联，电流表测量电路中的电流，电压表测量R′两端的电压；当滑动变阻器滑片P向右端滑动时，滑动变阻器接入电路的电阻变大，总电阻也变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小；根据串联电路的分压规律可知，滑动变阻器分担的电压变大，电压表示数变大，故B正确。【答案】B5．小明用如图所示电路探究电流与电压的关系。R为定值电阻，电源电压保持不变，闭合开关，当滑动变阻器滑片P向左滑动的过程中，下列判断正确的是(　　)A．电流表示数变小，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变大D．电压表和电流表示数的比值变大 返回【答案】C6．[2024·上海期末]如图所示电路，电源电压保持不变。现将电流表A1、A2串联在电路中，闭合开关S，滑动变阻器R2的滑片P自中点向右移动的过程中，电流表A1示数与电流表A2示数的比值变大。电流表A1、A2串联在电路中的位置，下列说法中正确的是(　　)A．电流表A1串联在R2支路，电流表A2串联在R1支路B．电流表A1串联在干路，电流表A2串联在R1支路C．电流表A1串联在R2支路，电流表A2串联在干路D．电流表A1串联在干路，电流表A2串联在R2支路 返回【答案】D7．[2023·厦门]如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。下列说法正确的是(　　)A．油量表可用电压表改装B．油面升高，油量表示数变小C．油面降低，R接入电路中的电阻变小D．通过R0和R的电流之比始终不变 返回【答案】D8．[多选][2023·北京期中]如图所示电路，电源电压恒定，下列说法正确的是(　　)A．只闭合S1时，把滑动变阻器的滑片P向右移，电流表、电压表示数均增大B．只闭合S1时，把滑动变阻器的滑片P向左移，电流表、电压表示数均增大C．滑动变阻器滑片P不动，S2断开，S1由闭合到断开，电压表的示数变大，电流表的示数变小D．滑动变阻器滑片P不动，S1闭合，S2由闭合到断开，电流表、电压表示数均减小同理可知，把滑动变阻器的滑片P向左移时，电流表的示数变大，电压表的示数变小，故AB错误。滑动变阻器的滑片P不动，S2断开，当S1闭合时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流；当S1断开时，电路断路，电压表测电源电压，因串联电路中总电压等于各分电压之和，且电路中从有电流到无电流，所以电压表的示数变大，电流表的示数变小，故C正确。 返回【答案】CD9．[2023·宜宾]如图所示，电源电压恒定，R0是定值电阻，R是光敏电阻，其阻值随光照的增强而减小。闭合开关，逐渐减小R的光照强度，电表示数的变化情况是(　　)A．A表和V表示数均变大B．A表和V表示数均变小C．A表示数变大，V表示数变小D．A表示数变小，V表示数变大 返回由U＝IR可知，R0两端的电压变小，因串联电路中总电压等于各分电压之和，所以R两端的电压变大，即电压表 V的示数变大，故D正确。【答案】D10．[2023·吉林期中]监测大气污染物浓度的电路图如图甲所示，R0为定值电阻，电源电压不变。气敏电阻R的阻值随污染物浓度变化的图象如图乙所示，闭合开关，当污染物浓度增大时，下列说法正确的是(　　)A．电流表的示数减小 　B．电流表的示数不变C．电路中的总电阻增大 　D．电压表的示数变小 返回由U＝IR可知，R0两端的电压增大；电源电压不变，因串联电路中总电压等于各分电压之和，所以R两端的电压减小，即电压表的示数减小；综上所述，D正确。【答案】D11．[多选][2023·贵港期中]家中的体重秤电路图如图所示，R1为压敏电阻，其阻值随人体质量的增大而减小，R2为定值电阻。下列说法正确的是(　　)A．人体质量越大，电路中的电流越小B．人体质量越大，R1两端的电压越小C．体重秤显示器相当于一个电流表D．人体质量越大，R2两端的电压越小【点拨】由电路图可知，体重秤显示器串联在电路中，相当于电流表，故C正确；开关闭合时，R1与R2串联，体重秤显示表(电流表)测电路中的电流，人体质量越大，压敏电阻R1受到的压力越大，由题意可知，压敏电阻R1的阻值越小， 返回【答案】BC12．[2023·北京改编]如图所示，是小京设计的汽车油箱内油量不足时触发报警的电路，电源电压不变，电阻R1、R2中一个是定值电阻，另一个是压敏电阻。压敏电阻装在油箱内底部，其阻值随油箱中油量的减少而增大，当电压表示数大于某一值U时，就会触发报警。电压表示数为U时，油箱中的油量为警戒油量。下列说法错误的是(　　)A．R1为压敏电阻B．随着油箱的油量减少，通过定值电阻的电流变大C．若换用阻值更大的定值电阻，警戒油量将变小D．若换用电压更大的电源，警戒油量将变大【点拨】根据电路图可知，电阻R1、R2串联接入电路中，电压表测量电阻R1两端的电压；当油箱中的油量减少时，压敏电阻的阻值变大，根据串联电路的分压规律可知，压敏电阻分担的电压变大；根据串联电路的电压规律可知，定值电阻两端电压变小，由于电压表示数大于某一值U时，就会触发报警，所以R1是压敏电阻； 返回【答案】B
