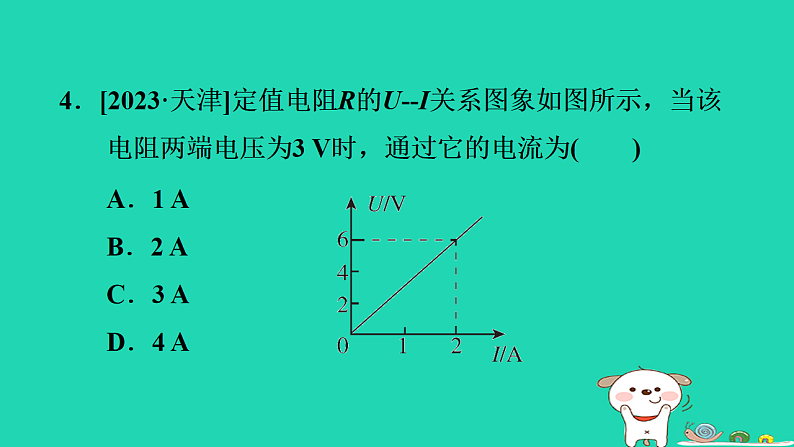

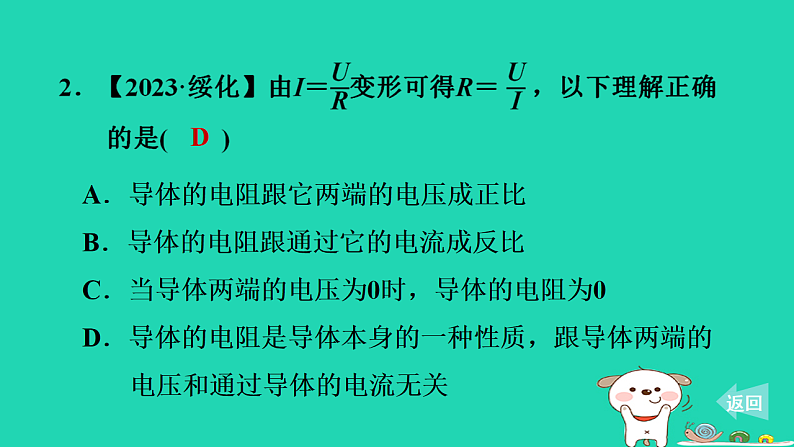

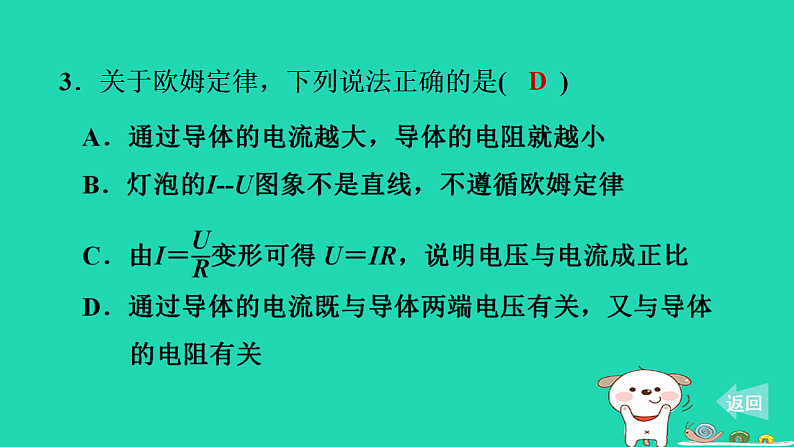

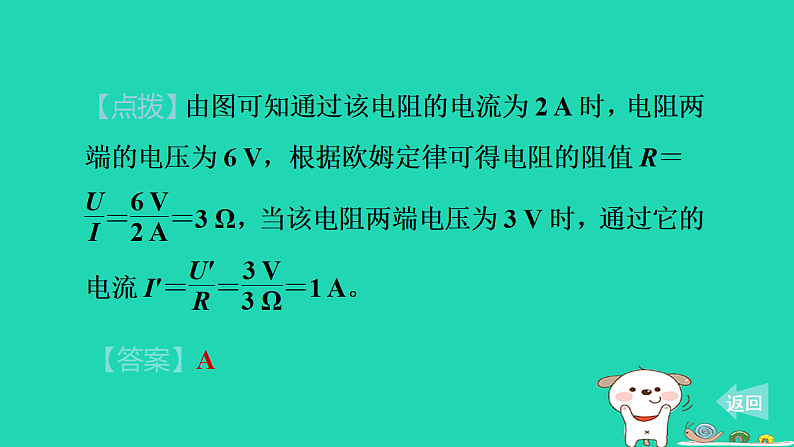

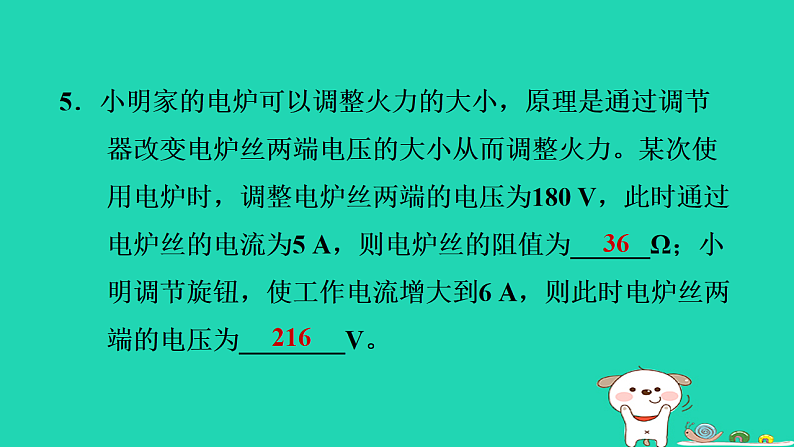

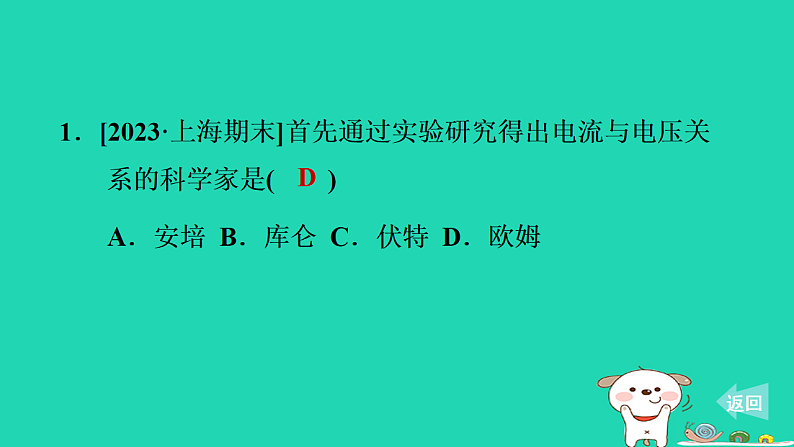

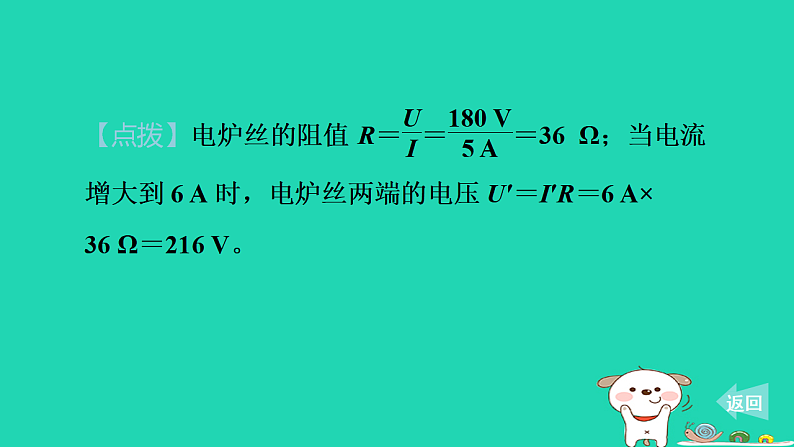

鲁科五四版 九年级上第十三章　欧姆定律第二节　欧姆定律及其应用1．[2023·上海期末]首先通过实验研究得出电流与电压关系的科学家是(　　)A．安培 B．库仑 C．伏特 D．欧姆 返回D A．导体的电阻跟它两端的电压成正比B．导体的电阻跟通过它的电流成反比C．当导体两端的电压为0时，导体的电阻为0D．导体的电阻是导体本身的一种性质，跟导体两端的电压和通过导体的电流无关 返回D3．关于欧姆定律，下列说法正确的是(　　)  返回D4．[2023·天津]定值电阻R的U­-I关系图象如图所示，当该电阻两端电压为3 V时，通过它的电流为(　　)A．1 AB．2 AC．3 AD．4 A 返回【答案】A5．小明家的电炉可以调整火力的大小，原理是通过调节器改变电炉丝两端电压的大小从而调整火力。某次使用电炉时，调整电炉丝两端的电压为180 V，此时通过电炉丝的电流为5 A，则电炉丝的阻值为______Ω；小明调节旋钮，使工作电流增大到6 A，则此时电炉丝两端的电压为________V。36216 返回6．如图所示，R1的阻值为10 Ω，R2的阻值为6 Ω，闭合开关S，电压表的示数为3 V。问：(1)电流表的示数为多大？(2)电源电压为多少？ 返回【解】根据欧姆定律可得，R1两端的电压U1＝IR1＝0.5 A×10 Ω＝5 V，串联电路总电压等于各部分电压之和，则电源电压U＝U1＋U2＝5 V＋3 V＝8 V。7．[2023·吉林]在如图所示的电路中，R1的阻值是30 Ω，闭合开关S，电流表A1的示数是0.2 A，电流表A的示数是0.5 A。求：(1)电源电压。(2)电阻R2的阻值。 返回8．【2023·临沂】如图所示电路的电源电压为1.5 V，电阻R1的阻值为2 Ω，闭合开关后，电流表的示数为0.3 A，则(　　)A．通过R1的电流大于0.3 AB．电阻R1和R2是并联的C．电压表的示数为0.9 VD．电阻R2的阻值为3 Ω 返回【答案】D9．如图所示，电源电压为3 V，闭合开关S，当滑动变阻器的滑片移动到某点时，电流表的示数是0.2 A，电压表的示数是2 V，则滑动变阻器R′接入电路的阻值大小是(　　)A．5 Ω B．10 Ω C．15 Ω D．25 Ω 返回【答案】A10．[2023·郴州]如图所示，电源电压恒为3 V。闭合开关S，电压表的示数为0.5 V，则灯泡L2两端的电压为________V，灯泡L1与L2的电阻之比为________。2.51∶5 返回11．[2023·临沂改编]如图甲所示电路的电源电压为3 V，闭合开关后，两电流表的指针偏转均如图乙所示，则两电阻之比R1∶R2＝________；断开开关后，电阻R2的阻值为________Ω。4∶12.5 返回12．已知小灯泡L正常发光时的电压为2.5 V，通过灯丝的电流与其两端的电压关系如图所示，则灯泡正常发光时的电阻为________Ω。把此灯泡与15 Ω的定值电阻并联在电源电压为1.5 V的电路中，则并联电路的总电流为________A。100.3 返回13．小蓝要测出一个电源的电压(电压约为30 V，保持不变)，她设计的电路如图所示。R1、R2为定值电阻，阻值分别为R1＝20 Ω、R2＝10 Ω；电压表未标出，但已正确接入电路，其量程为0～15 V。闭合开关后，电压表的示数为U0，则下列说法正确的是(　　)A．电压表接在a、b间 B．电压表接在a、c间C．该电源的电压为1.5U0 D．该电源的电压为3U0 返回【答案】D14．[2023·齐齐哈尔]如图所示，已知R1∶R2＝2∶1。当开关S闭合，甲、乙两表均为电压表时，两表示数之比为________；当开关S断开，甲、乙两表均为电流表时，两表示数之比为________。(电路中各元件均未损坏)1∶21∶2【点拨】当开关S闭合，甲、乙两表均为电压表时，两电阻串联，电压表甲测量R2两端的电压，电压表乙测量R1两端的电压，串联电路的电流处处相等，根据U＝IR可知两表示数之比为U甲∶U乙＝U2∶U1＝IR2∶IR1＝R2∶R1＝1∶2。 返回15．如图所示为某同学设计的电路，电源电压保持不变，R1、R2均为定值电阻。仅闭合开关S1时，电压表示数为U1，电流表示数为I1；开关S1、S2同时闭合时，电压表示数为U2，电流表示数为I2，则定值电阻R2＝________(用测量量表示)，若I2＝3I1，则R1∶R2＝__________。1∶2【点拨】当开关S1闭合，开关S2断开时，两电阻串联，此时电压表测量的是定值电阻R1两端的电压，此时为U1，当开关S1、S2闭合，定值电阻R2被短路，只有定值电阻R1接入电路，电压表测量的是电源电压，即电源电压为U2， 返回
