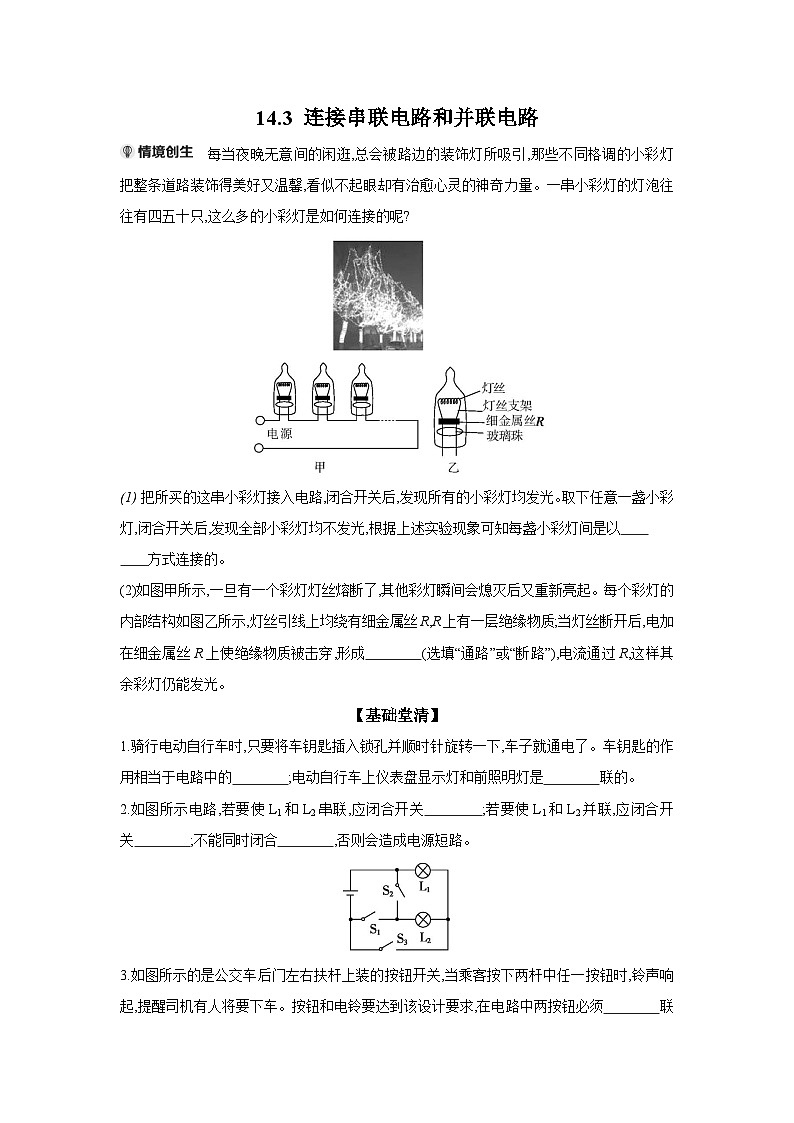

把所买的这串小彩灯接入电路,闭合开关后,发现所有的小彩灯均发光。取下任意一盏小彩灯,闭合开关后,发现全部小彩灯均不发光,根据上述实验现象可知每盏小彩灯间是以
方式连接的。
(2)如图甲所示,一旦有一个彩灯灯丝熔断了,其他彩灯瞬间会熄灭后又重新亮起。每个彩灯的内部结构如图乙所示,灯丝引线上均绕有细金属丝R,R上有一层绝缘物质;当灯丝断开后,电加在细金属丝R上使绝缘物质被击穿,形成 (选填“通路”或“断路”),电流通过R,这样其余彩灯仍能发光。
【基础堂清】
1.骑行电动自行车时,只要将车钥匙插入锁孔并顺时针旋转一下,车子就通电了。车钥匙的作用相当于电路中的 ;电动自行车上仪表盘显示灯和前照明灯是 联的。
2.如图所示电路,若要使L1和L2串联,应闭合开关 ;若要使L1和L2并联,应闭合开关 ;不能同时闭合 ,否则会造成电源短路。

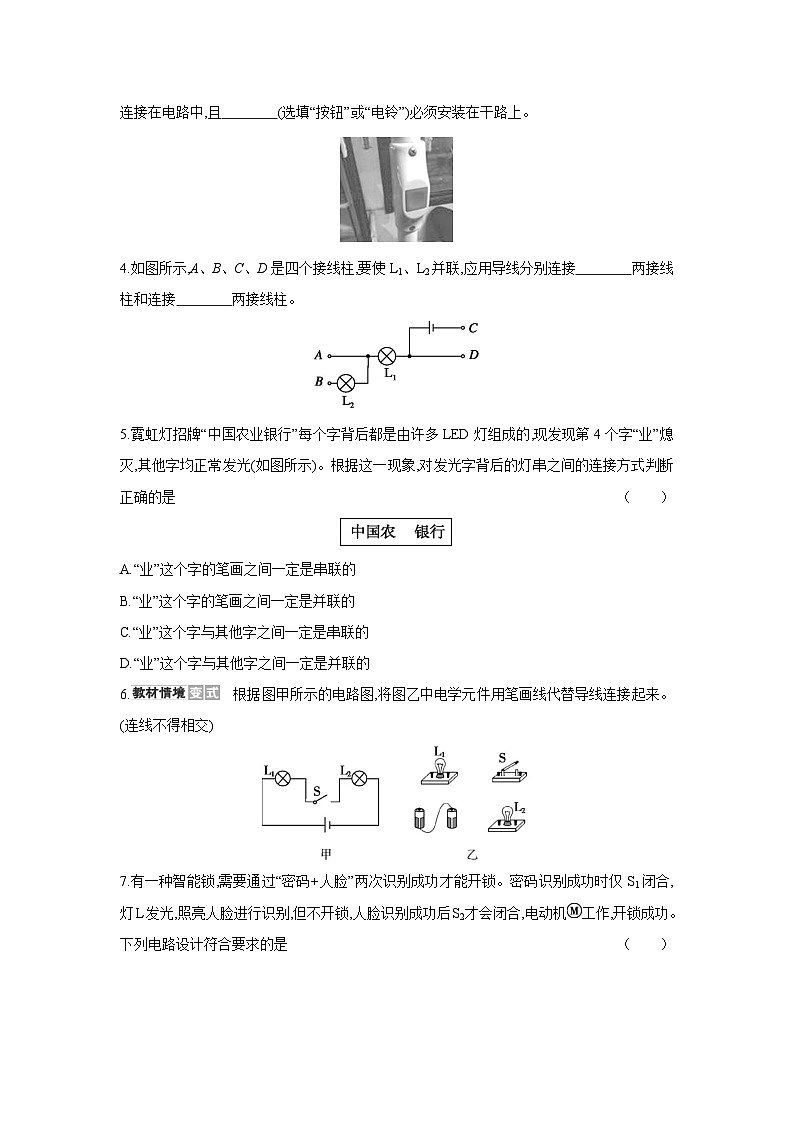

3.如图所示的是公交车后门左右扶杆上装的按钮开关,当乘客按下两杆中任一按钮时,铃声响起,提醒司机有人将要下车。按钮和电铃要达到该设计要求,在电路中两按钮必须 联连接在电路中,且 (选填“按钮”或“电铃”)必须安装在干路上。
4.如图所示,A、B、C、D是四个接线柱,要使L1、L2并联,应用导线分别连接 两接线柱和连接 两接线柱。
5.霓虹灯招牌“中国农业银行”每个字背后都是由许多LED灯组成的,现发现第4个字“业”熄灭,其他字均正常发光(如图所示)。根据这一现象,对发光字背后的灯串之间的连接方式判断正确的是（ ）
A.“业”这个字的笔画之间一定是串联的
B.“业”这个字的笔画之间一定是并联的
C.“业”这个字与其他字之间一定是串联的
D.“业”这个字与其他字之间一定是并联的
6. 根据图甲所示的电路图,将图乙中电学元件用笔画线代替导线连接起来。(连线不得相交)
7.有一种智能锁,需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅S1闭合,灯L发光,照亮人脸进行识别,但不开锁,人脸识别成功后S2才会闭合,电动机工作,开锁成功。下列电路设计符合要求的是（ ）
A B
C D
【素养日清】

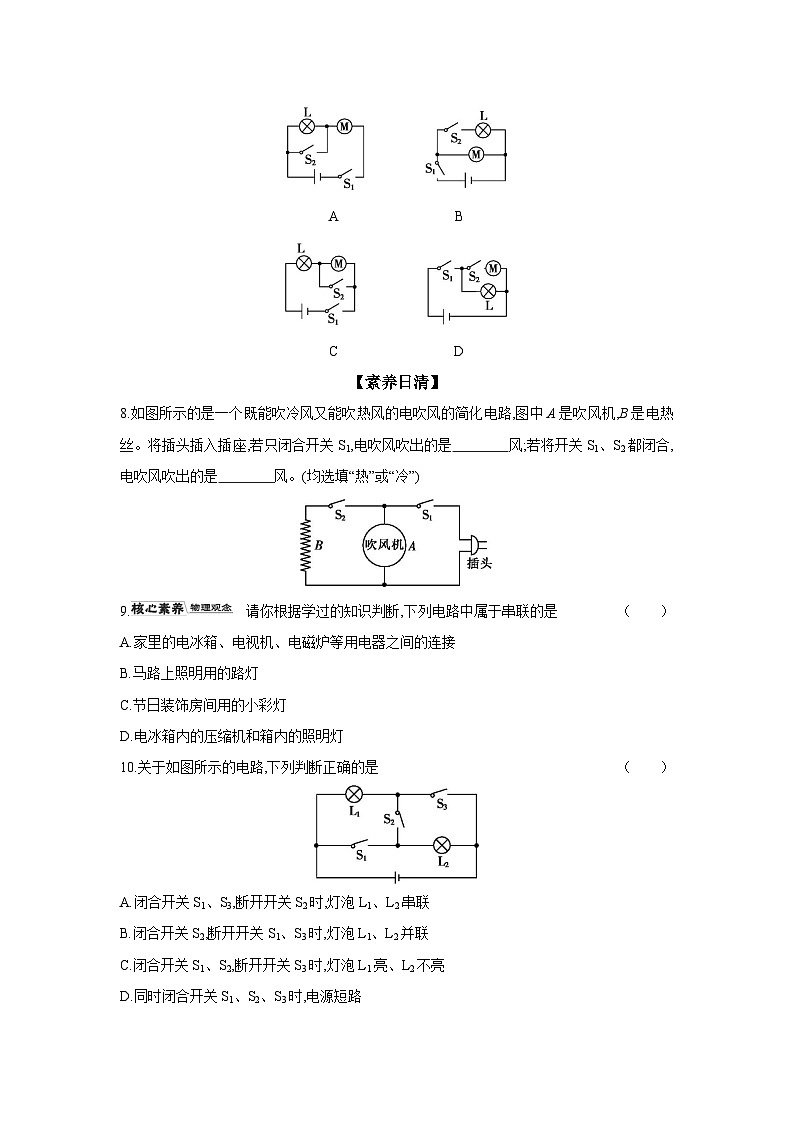

8.如图所示的是一个既能吹冷风又能吹热风的电吹风的简化电路,图中A是吹风机,B是电热丝。将插头插入插座,若只闭合开关S1,电吹风吹出的是 风;若将开关S1、S2都闭合,电吹风吹出的是 风。(均选填“热”或“冷”)
9. 请你根据学过的知识判断,下列电路中属于串联的是（ ）
A.家里的电冰箱、电视机、电磁炉等用电器之间的连接
B.马路上照明用的路灯
C.节日装饰房间用的小彩灯
D.电冰箱内的压缩机和箱内的照明灯
10.关于如图所示的电路,下列判断正确的是（ ）
A.闭合开关S1、S3,断开开关S2时,灯泡L1、L2串联
B.闭合开关S2,断开开关S1、S3时,灯泡L1、L2并联
C.闭合开关S1、S2,断开开关S3时,灯泡L1亮、L2不亮
D.同时闭合开关S1、S2、S3时,电源短路
11. 在进行“两个小灯泡串联”的探究活动中,小明和小红按照如图连接电路,刚连完最后一根导线,灯L2就亮了,但灯L1没亮。
(1)他们在实验过程中的操作不当之处是 。
(2)关于灯L1没亮,小红认为存在三种可能:
A.灯L1断路
B.灯L1短路
C.灯L1发光较暗
小明马上排除了 A的可能,你认为他排除的理由是 。
(3)为进一步确定故障,小明和小红采取了各自的方法,请将下列空格填写完整。
小明:把灯L1拧下,闭合开关,发现灯L2仍然亮着,则故障是 (选填“B”或“C”)。
小红:把一根导线接在a、b两点上,闭合开关,如果灯L2出现 的现象,则灯L1发光较暗。
【参考答案】
情境创生
(1)串联
(2)通路
基础堂清
1.开关 并
2.S1 S2、S3 S1、S2
3.并 电铃
4.AC BD
解析:若把接线柱A与C连接,接线柱B与D连接,则电路中有两条电流的流通路径,此时L1、L2并联,如图所示:
5.D
6.如图所示:
7.D
素养日清
8.冷 热
9.C 10.D
11.(1)连接电路过程中开关没有断开
(2)在串联电路中,L1断路,灯L2不会亮着
(3)B 更亮
