初中第三节 连接串联电路和并联电路优质课ppt课件

这是一份初中第三节 连接串联电路和并联电路优质课ppt课件，共23页。PPT课件主要包含了情境导入，复习旧知，新课讲解，电流只有一条路径，电流的路径，两灯都亮，两灯都不亮，拓展延伸，课堂练习，课堂小结等内容，欢迎下载使用。

在我的房间里需要安装吊灯和壁灯,电路应当怎样连接呢?
节日里的小彩灯总是一串一串地不亮，难道这些小彩灯都同时烧坏了吗？

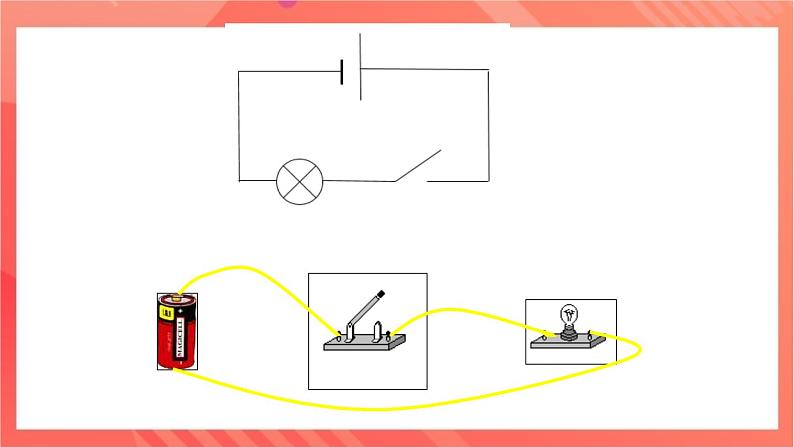

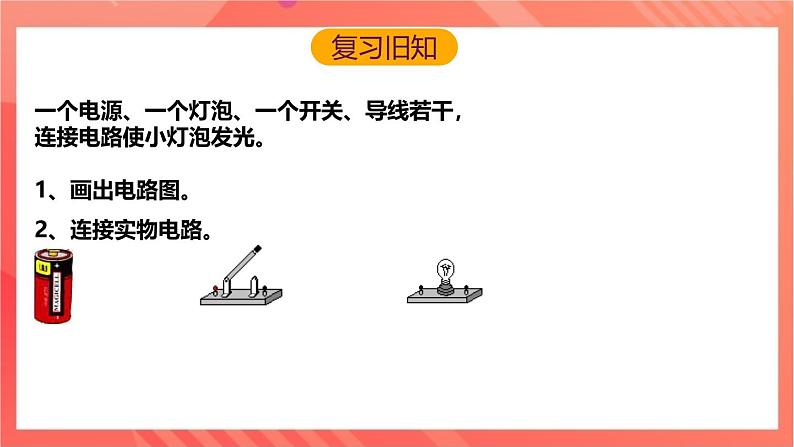

一个电源、一个灯泡、一个开关、导线若干，连接电路使小灯泡发光。1、画出电路图。2、连接实物电路。

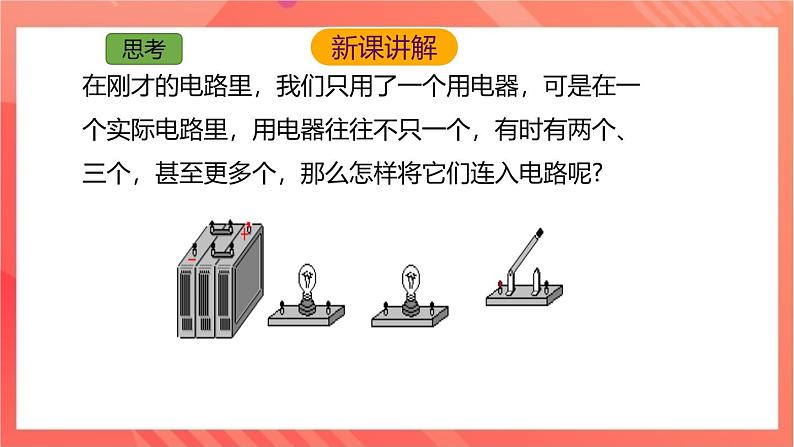

在刚才的电路里，我们只用了一个用电器，可是在一个实际电路里，用电器往往不只一个，有时有两个、三个，甚至更多个，那么怎样将它们连入电路呢?

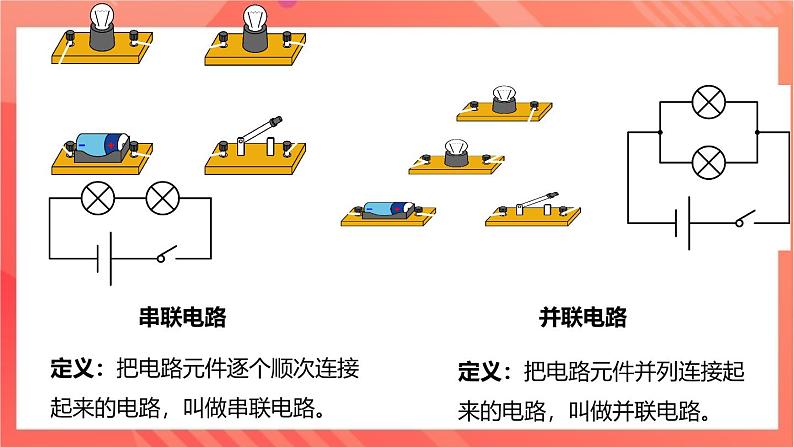

定义：把电路元件逐个顺次连接起来的电路，叫做串联电路。
定义：把电路元件并列连接起来的电路，叫做并联电路。

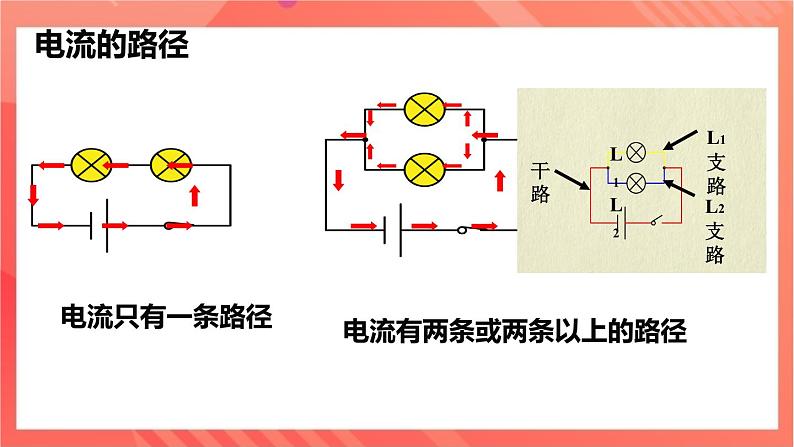

电流有两条或两条以上的路径

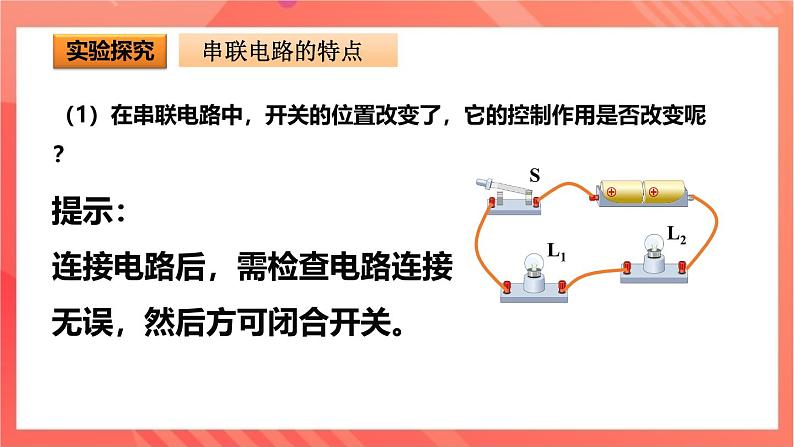

（1）在串联电路中，开关的位置改变了，它的控制作用是否改变呢？
提示：连接电路后，需检查电路连接无误，然后方可闭合开关。
按照一定的顺序连接电路：从电池的正极开始，依次连接开关S、灯L1、灯L2，最后连接电池的负极。闭合和断开开关，观察开关对两只灯泡的控制情况。
改变开关S在电路中的位置，依次连接，并填写观察结果。
S在L1和电池负极之间
S在L2和电池正极之间
开关的位置对串联电路有无影响？
串联电路中，开关可以控制所有用电器，开关位置的改变并不影响它对用电器的控制作用。
并联电路中，干路开关可以控制所有用电器，支路开关只能控制其所在支路的用电器。
开关的位置对并联电路有无影响？
串联电路和并联电路都是最基本的电路，在实际生活中有很多的应用。你能举出相关的例子吗？
2.生活中的并联电路： 家庭中的各用电器；马路上的路灯；电吹风中的电动机和电热丝。
1.生活中的串联电路：节日中装饰用的小彩灯。
如果电路中有两个用电器,下列说法中正确的是( )A. 闭合开关S后,亮灯同时亮的一定是串联B. 闭合开关S后,亮灯同时亮的一定是并联C. 闭合开关S后,亮灯同时亮的可能是并联, 也可能是串联D. 条件不足,无法判定
如图所示的电路中，闭合开关后，甲图中三个灯泡________联，乙图中三个灯泡________联，丙图中三个灯泡________联。(三空均选填“串”或“并”)
点击下方图片观看视频——串并联电路的识别
如图所示的电路，下列说法中正确的是(　　)A．闭合开关后，L1先亮，L2后亮B．如果其中一盏灯的灯丝断了，另一盏灯仍然可以发光C．电路中的开关只能控制灯L2D．电路中某处断开，整个电路都不能工作了
