（北京课改版）九年级物理08-专项素养综合全练（八）8

这是一份（北京课改版）九年级物理08-专项素养综合全练（八）8，共8页。

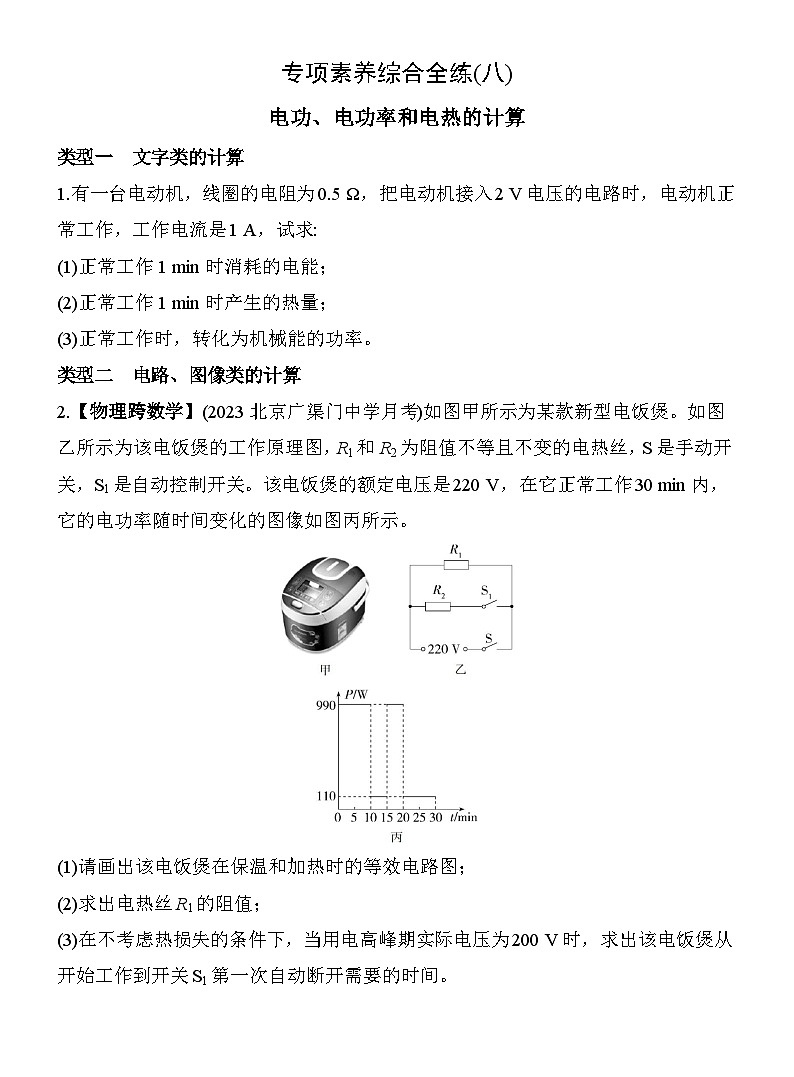

专项素养综合全练(八)电功、电功率和电热的计算类型一　文字类的计算1.有一台电动机，线圈的电阻为0.5 Ω，把电动机接入2 V电压的电路时，电动机正常工作，工作电流是1 A，试求:(1)正常工作1 min时消耗的电能；(2)正常工作1 min时产生的热量；(3)正常工作时，转化为机械能的功率。类型二　电路、图像类的计算2.【物理跨数学】(2023北京广渠门中学月考)如图甲所示为某款新型电饭煲。如图乙所示为该电饭煲的工作原理图，R1和R2为阻值不等且不变的电热丝，S是手动开关，S1是自动控制开关。该电饭煲的额定电压是220 V，在它正常工作30 min内，它的电功率随时间变化的图像如图丙所示。　　(1)请画出该电饭煲在保温和加热时的等效电路图；(2)求出电热丝R1的阻值；(3)在不考虑热损失的条件下，当用电高峰期实际电压为200 V时，求出该电饭煲从开始工作到开关S1第一次自动断开需要的时间。3.【物理跨数学】(2022江苏苏州中考)在如图甲所示的电路中，电源电压不变，R的阻值为8 Ω，灯泡L的电流随电压变化的关系如图乙所示。闭合开关，灯泡L两端的电压为8 V。求:(1)电源电压；(2)将图甲中的R换成和L一样的灯泡，10 s内一个灯泡消耗的电能；(3)将图甲中R和L由串联改为并联，整个电路的电功率。　　4.(2023北京师范大学附中月考)如图所示为某型号电暖气及其工作原理的简化电路图。电暖气的额定电压为220 V，工作状态分为高、低温两挡。其中R1和R2可视为阻值不变的电热丝，R1的阻值为96.8 Ω，高温挡的功率为900 W。(1)求高温挡工作时通过电暖气的电流(保留1位小数)；(2)请分析说明当只闭合开关S1时，电暖气处于高温挡还是低温挡；(3)求电阻丝R2的阻值(保留1位小数)。类型三　电路、铭牌类的计算5.(2023北京五十七中期中)小萱家有一只多功能电煮锅，表中列出了该电煮锅的部分技术参数。求:(1)该电煮锅在最大功率挡正常工作1 min所产生的热量Q；(2)该电煮锅分别在最小功率挡和最大功率挡正常工作时，电路的电阻R与R'之比。6.【跨学科·物理学与社会发展】(2023北京朝阳一模)如图甲所示为一款储水式电热水器，它的实际电路如图乙所示，简化电路如图丙所示，通过控制开关S可以使电热水器分别在两个不同状态下工作，主要参数如表所示。[已知ρ水=1.0×103 kg/m3， c水=4.2×103 J/(kg· ℃]求:(1)画出电热水器在标准功率下工作时的等效电路图；(2)发热器R2的阻值；(3)将额定容量的水从35 ℃加热到额定最高温度需要的最短时间。7.【新素材·现代科技】近来网上热卖的空气炸锅，可以不用或少用油制作炸制食品。实际就是利用风扇将电热管产生的热量吹向食品进行加热，形象一点就是在锅里放了一台吹风机，用热风吹食物。其内部电路原理如图，相关参数如表。试求:　(1)热风加热时电路中的总电流；(2)正常工作时电热管的电阻；(3)图中电动机线圈的电阻为10 Ω，1 min内电流通过电动机线圈产生的热量。8.【跨学科·物理学与社会发展】(2023北京海淀期末)图甲为小海家使用的某品牌电火锅，其内部简化电路如图乙所示，R1、R2为阻值一定的电热丝，且R1
