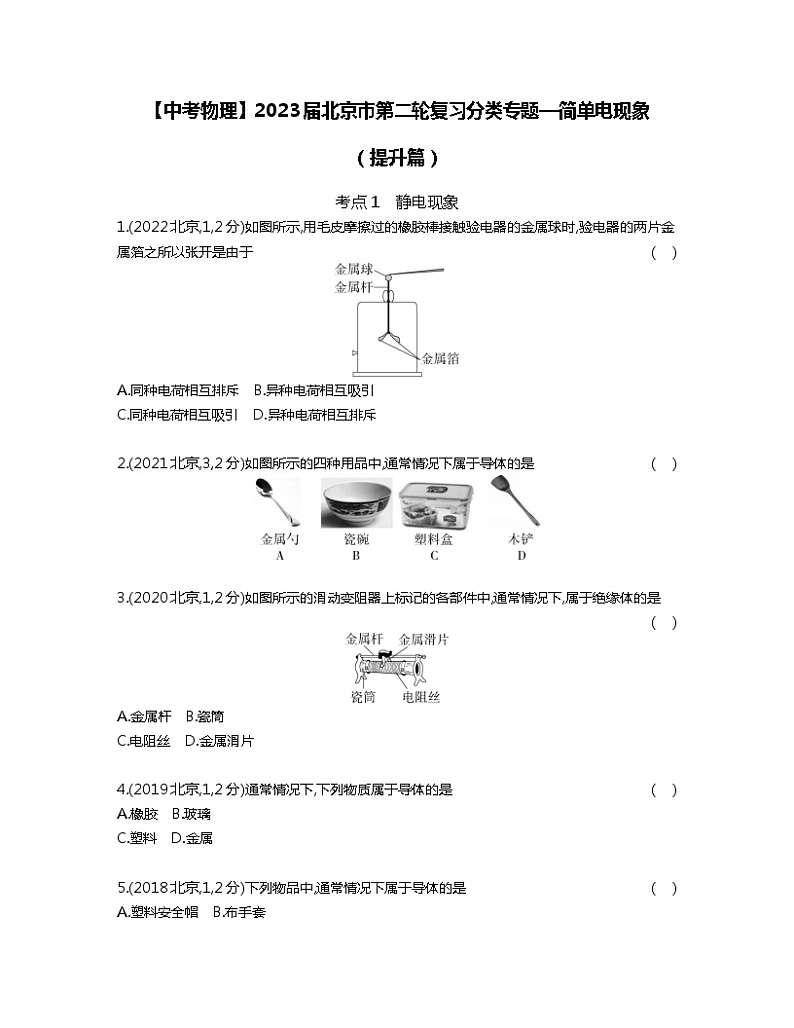

    【中考物理】2023届北京市第二轮复习分类专题—简单电现象(提升篇)含解析01

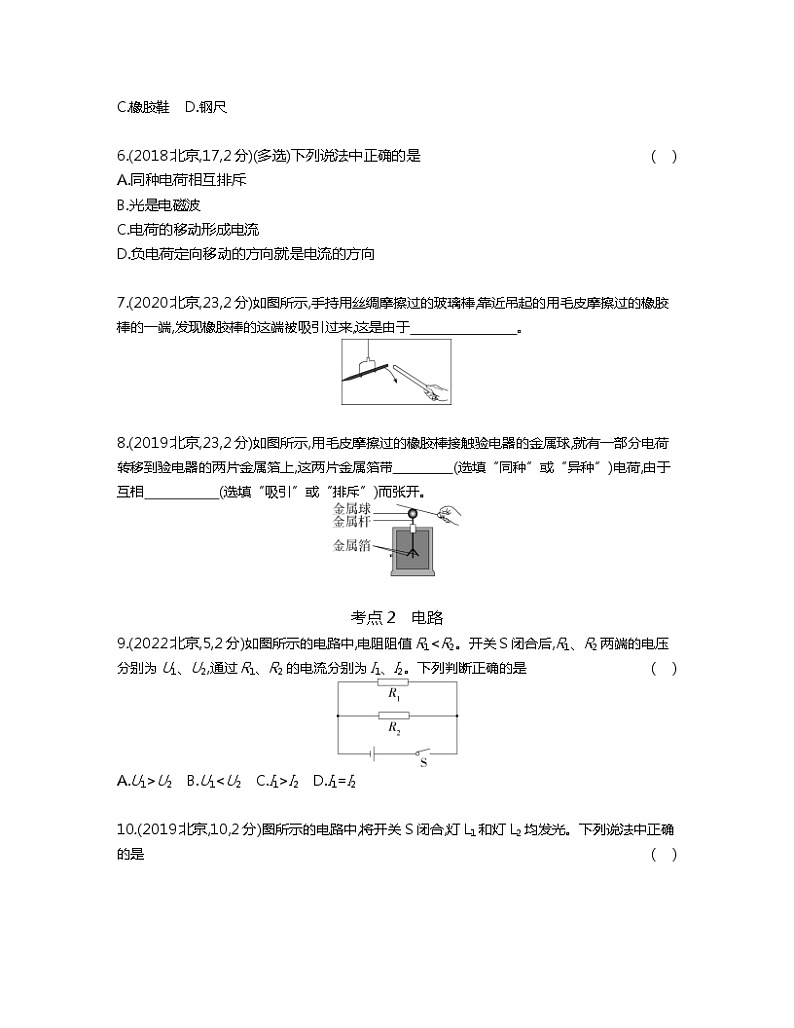

    【中考物理】2023届北京市第二轮复习分类专题—简单电现象(提升篇)含解析02
    【中考物理】2023届北京市第二轮复习分类专题—简单电现象(提升篇)含解析03
    还剩17页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    物理北京课改版一、简单电现象当堂检测题

    展开
    这是一份物理北京课改版一、简单电现象当堂检测题,共20页。试卷主要包含了下列说法中正确的是等内容,欢迎下载使用。

    【中考物理】2023届北京市第二轮复习分类专题—简单电现象
    (提升篇)
    考点1 静电现象
    1.(2022北京,1,2分)如图所示,用毛皮摩擦过的橡胶棒接触验电器的金属球时,验电器的两片金属箔之所以张开是由于( )

    A.同种电荷相互排斥 B.异种电荷相互吸引
    C.同种电荷相互吸引 D.异种电荷相互排斥

    2.(2021北京,3,2分)如图所示的四种用品中,通常情况下属于导体的是( )


    3.(2020北京,1,2分)如图所示的滑动变阻器上标记的各部件中,通常情况下,属于绝缘体的是( )

    A.金属杆 B.瓷筒
    C.电阻丝 D.金属滑片

    4.(2019北京,1,2分)通常情况下,下列物质属于导体的是 ( )
    A.橡胶 B.玻璃
    C.塑料 D.金属

    5.(2018北京,1,2分)下列物品中,通常情况下属于导体的是( )
    A.塑料安全帽 B.布手套
    C.橡胶鞋 D.钢尺

    6.(2018北京,17,2分)(多选)下列说法中正确的是( )
    A.同种电荷相互排斥
    B.光是电磁波
    C.电荷的移动形成电流
    D.负电荷定向移动的方向就是电流的方向

    7.(2020北京,23,2分)如图所示,手持用丝绸摩擦过的玻璃棒,靠近吊起的用毛皮摩擦过的橡胶棒的一端,发现橡胶棒的这端被吸引过来,这是由于       。


    8.(2019北京,23,2分)如图所示,用毛皮摩擦过的橡胶棒接触验电器的金属球,就有一部分电荷转移到验电器的两片金属箔上,这两片金属箔带    (选填“同种”或“异种”)电荷,由于互相     (选填“吸引”或“排斥”)而张开。


    考点2 电路
    9.(2022北京,5,2分)如图所示的电路中,电阻阻值R1
    A.U1>U2 B.U1I2 D.I1=I2

    10.(2019北京,10,2分)图所示的电路中,将开关S闭合,灯L1和灯L2均发光。下列说法中正确的是( )

    A.灯L1和灯L2串联
    B.灯L1和灯L2两端的电压一定相等
    C.通过灯L1的电流与通过灯L2的电流一定相等
    D.通过灯L1的电流与通过电源的电流一定相等

    11.(2018北京,9,2分)图所示的电路中,电阻阻值R1
    A.I1=I2 B.I1>I2 C.U1=U2 D.U1>U2



    基础练
    一、选择题(每小题2分,共16分)
    1.(2022大兴一模,1)如图所示的学习用品中,通常情况下属于导体的是( )

    A.橡皮擦 B.塑料尺

    C.练习纸 D.订书钉
    2.(2020东城一模,2)下列几种材料,可用来制作避雷针的是( )
    A.橡胶 B.铜
    C.玻璃 D.陶瓷

    3.(2022延庆一模,2)如图所示验电器上标记的各部件中,通常情况属于绝缘体的是( )

    A.金属球
    B.橡胶垫
    C.铁制外壳
    D.金属箔

    4.(2020燕山一模,11)下列说法中正确的是( )
    A.自然界只存在正、负两种电荷
    B.同种电荷相互吸引,异种电荷相互排斥
    C.摩擦起电创造了电荷
    D.摩擦起电中带正电的物体是因为得到正电荷

    5.(2020朝阳一模,13)关于如图所示的四个情境,下列说法中正确的是( )


    A.甲图,用丝绸摩擦过的两根玻璃棒靠近时,会相互吸引
    B.乙图,自由电子定向移动的方向为电流方向
    C.丙图,开关闭合后,用导线触接L2两端时,L1发光,L2不发光
    D.丁图,用橡胶棒把验电器A和B连接起来,B的金属箔会张开

    6.(2022房山二模,9)饮水机为人们健康饮水提供方便。如图所示,按下温水键开关S1时,温水指示灯L1发光;同时按下“童锁”键开关S2和热水键开关S3时,热水指示灯L2发光。下列电路设计符合要求的是( )

    A

    B

    C

    D

    7.(2020大兴一模,11)如图所示的电路中,将开关S闭合,两个灯泡都发光,设此时通过灯泡L1的电流为I1,通过灯泡L2的电流为I2,通过电源的电流为I,灯泡L1两端的电压为U1,灯泡L2两端的电压为U2,电源两端的电压为U。以下关系中正确的是( )

    A.I1=I2=I,U1=U2=U
    B.I1+I2=I,U1+U2=U
    C.I1+I2=I,U1=U2=U
    D.I1=I2=I,U1+U2=U

    8.(2021燕山一模,9)如图所示的电路中,闭合开关S,两个灯泡均发光,则下列说法中正确的是( )

    A.两个灯泡两端的电压一定相等
    B.通过两个灯泡的电流一定相等
    C.两个灯泡的电功率一定相等
    D.若一个灯泡坏了,另一个灯泡也不能发光

    二、实验探究题(1分)
    9.(2021海淀一模,17节选)如图所示,用毛皮摩擦过的橡胶棒接触原来不带电的验电器的金属球,两片金属箔张开一定角度,由此得知橡胶棒是带电的。验电器的金属箔能够张开,是由于        。


    提升练
    一、选择题(每小题2分,共16分)
    1.(2022西城一模,9)如图所示,是第五届世界智能大会官方指定用车—中国长安UNI—K智能化汽车。它不仅实现了全语音交互、车内外高清摄像、自动刷脸识别车主身份等智能操作,还具备全速自适应巡航等智能驾驶功能。它展现了“中国智造”的科技风采。关于这辆智能汽车,下列判断正确的是( )

    A.汽车左右转向灯是并联连接的
    B.通过摄像头成虚像实现人脸识别
    C.车内的集成电路完全由超导材料制成
    D.汽车发动机的压缩冲程为汽车提供动力

    2.(2021平谷一模,9)教室里投影仪的光源是强光灯泡,发光时温度很高,必须用风扇降温。设计要求:风扇不转,灯泡不能发光;风扇的电动机启动后,灯泡才能通电发光;灯泡熄灭后,风扇能继续工作。如图所示的四个简化电路图中,符合上述设计要求的是( )


    3.(2022朝阳一模,8)如图所示的电路中,电源两端的电压保持不变。闭合开关S,小灯泡L1和L2均正常发光,L1和L2两端的电压分别为U1和U2,通过L1和L2的电流分别为I1和I2,L1和L2的功率分别为P1和P2,在相同时间内L1和L2消耗的电能分别为W1和W2。则下列关系式中一定正确的是( )

    A.U1=U2 B.I1=I2
    C.P1=P2  D.W1=W2

    4.(2022通州一模,10)如图所示,闭合开关S后,小灯泡L1的亮度比L2的亮度大。则下列说法正确的是( )

    A.L1和L2的连接方式是并联
    B.电压表测量的是L2两端电压
    C.通过L1的电流比通过L2的大
    D.L1两端电压比L2两端电压大

    5.(2021房山一模,11)如图所示的电路中,①、②、③是三块电表,闭合开关S,灯L1与L2发光,则下列四个选项中,判断正确的是( )

    A.若①、②是电流表,③是电压表,则L1与L2串联
    B.若②、③是电流表,①是电压表,则L1与L2串联
    C.若①、③是电流表,②是电压表,则L1与L2并联
    D.若①、③是电压表,②是电流表,则L1与L2并联


    6.(2021西城二模,11)如图所示是某款感应式垃圾桶,其工作原理是:开关S1闭合后,垃圾桶才能正常使用,同时指示灯L亮起;扔垃圾时需将手伸到感应区上方一定距离内,感应开关S2自动闭合,动力装置工作,垃圾桶盖缓缓打开;手远离感应区5秒后动力装置会控制桶盖关闭,然后感应开关S2自动断开。在如图所示的四个电路中,符合要求的是( )



    7.(2021燕山二模,11)某学校有前、后两个大门,在前、后门上各装有一个按钮开关,门卫室内有甲、乙两盏电灯,前门来人按下开关时甲灯亮,后门来人按下开关时乙灯亮。如图电路中符合要求的是( )


    8.(2020平谷一模,19)(多选)如图所示的串联电路,闭合开关后两个灯泡正常发光,则( )

    A.通过A点的电流大于通过B点的电流
    B.通过A点的电流等于通过C点的电流
    C.A、B两点间的电压一定小于A、C两点间的电压
    D.A、B两点间的电压一定等于B、C两点间的电压

    二、实验探究题(4分)
    9.(2021朝阳一模,22)人类在认识电荷的种类时通过大量的实验研究发现:同种电荷之间的相互作用与异种电荷之间的相互作用是不同的,即同种电荷相互排斥,异种电荷相互吸引。人们还发现,无论用什么方法带电,物体所带的电荷或者与丝绸摩擦过的玻璃棒带的电荷相同,或者与毛皮摩擦过的橡胶棒带的电荷相同,从而认识到自然界只有两种电荷。请你通过分析推理说明:若出现什么现象则可以证明自然界中存在第三种电荷。


    答案解析

    考点1 静电现象
    1.(2022北京,1,2分)如图所示,用毛皮摩擦过的橡胶棒接触验电器的金属球时,验电器的两片金属箔之所以张开是由于(A)

    A.同种电荷相互排斥 B.异种电荷相互吸引
    C.同种电荷相互吸引 D.异种电荷相互排斥
    解析 电荷间的相互作用规律是同种电荷相互排斥,异种电荷相互吸引。实验室常用验电器来检验物体是否带电。用毛皮摩擦过的橡胶棒带负电,当橡胶棒接触验电器的金属球时,就会有一部分电荷通过金属球、金属杆转移到验电器的两片金属箔上,这两片金属箔带同种电荷,互相排斥而张开。故B、C、D错误,A正确。
    2.(2021北京,3,2分)如图所示的四种用品中,通常情况下属于导体的是(A)

    解析 通常情况下,金属内部有大量可以自由移动的电子,容易导电,属于导体;陶瓷、塑料、木头等材料中缺少可以自由移动的电荷,不容易导电,属于绝缘体。故选A。
    3.(2020北京,1,2分)如图所示的滑动变阻器上标记的各部件中,通常情况下,属于绝缘体的是(B)

    A.金属杆 B.瓷筒
    C.电阻丝 D.金属滑片
    解析 通常情况下,金属容易导电,属于导体,A、C、D错误;瓷不容易导电,属于绝缘体,B正确。故选B。
    4.(2019北京,1,2分)通常情况下,下列物质属于导体的是 (D)
    A.橡胶 B.玻璃
    C.塑料 D.金属
    解析 橡胶、塑料和玻璃都是绝缘体,A、B、C错误;金属是导体,D正确。
    5.(2018北京,1,2分)下列物品中,通常情况下属于导体的是(D)
    A.塑料安全帽 B.布手套
    C.橡胶鞋 D.钢尺
    解析 通常情况下,塑料安全帽、布手套、橡胶鞋都属于绝缘体,A、B、C选项错误;钢尺是导体,D选项正确。
    6.(2018北京,17,2分)(多选)下列说法中正确的是(AB)
    A.同种电荷相互排斥
    B.光是电磁波
    C.电荷的移动形成电流
    D.负电荷定向移动的方向就是电流的方向
    解析 同种电荷相互排斥,异种电荷相互吸引,A选项正确;光是电磁波,B选项正确;电荷定向移动形成电流,必须说是“定向移动”,所以C选项错误;规定正电荷定向移动的方向为电流的方向,负电荷定向移动的方向与电流的方向相反,D选项错误。
    7.(2020北京,23,2分)如图所示,手持用丝绸摩擦过的玻璃棒,靠近吊起的用毛皮摩擦过的橡胶棒的一端,发现橡胶棒的这端被吸引过来,这是由于 异种电荷相互吸引 。

    解析 丝绸摩擦过的玻璃棒带正电,毛皮摩擦过的橡胶棒带负电,异种电荷相互吸引,所以橡胶棒的一端被吸引过来。
    8.(2019北京,23,2分)如图所示,用毛皮摩擦过的橡胶棒接触验电器的金属球,就有一部分电荷转移到验电器的两片金属箔上,这两片金属箔带 同种 (选填“同种”或“异种”)电荷,由于互相 排斥 (选填“吸引”或“排斥”)而张开。

    解析 毛皮摩擦过的橡胶棒带负电,当橡胶棒接触验电器的金属球时,验电器的两片金属箔上都带上负电,同种电荷相互排斥。
    考点2 电路
    9.(2022北京,5,2分)如图所示的电路中,电阻阻值R1
    A.U1>U2 B.U1I2 D.I1=I2
    解析 由电路图可知,电阻R1和电阻R2并联,并联电路的基本规律是等压分流,由此可知电阻R1和电阻R2两端的电压一定相等,故A、B错误。由欧姆定律I=U/R可知,当导体两端电压一定时,通过导体的电流与导体的电阻成反比,已知R1I2。C正确,D错误。
    10.(2019北京,10,2分)图所示的电路中,将开关S闭合,灯L1和灯L2均发光。下列说法中正确的是(B)

    A.灯L1和灯L2串联
    B.灯L1和灯L2两端的电压一定相等
    C.通过灯L1的电流与通过灯L2的电流一定相等
    D.通过灯L1的电流与通过电源的电流一定相等
    解析 由电路图可知,灯L1和灯L2并联,由此可知灯L1和灯L2两端的电压一定相等,A错误,B正确;灯L1和灯L2的电阻值未知,所以通过灯L1的电流与通过灯L2的电流关系不能确定,C错误;通过灯L1的电流小于通过电源的电流,D错误。
    11.(2018北京,9,2分)图所示的电路中,电阻阻值R1
    A.I1=I2 B.I1>I2 C.U1=U2 D.U1>U2
    解析 R1和R2串联,通过它们的电流相等,A选项正确,B选项错误;根据U1=I1R1、U2=I2R2可知,因为I1=I2,R1 一题多解
    由“串正并反”规律关系可知,在串联电路中,电流处处相等,其他所有的物理量都与电阻成正比。由题目电阻阻值R1

    基础练
    一、选择题(每小题2分,共16分)
    1.(2022大兴一模,1)如图所示的学习用品中,通常情况下属于导体的是(D)

    A.橡皮擦 B.塑料尺

    C.练习纸 D.订书钉
    2.(2020东城一模,2)下列几种材料,可用来制作避雷针的是(B)
    A.橡胶 B.铜
    C.玻璃 D.陶瓷
    解析 避雷针通过导线将电流引入大地,从而起到保护建筑物的作用,因此避雷针要选用导体材料,故B正确;橡胶、玻璃、陶瓷都是常见的绝缘体,A、C、D错误。
    3.(2022延庆一模,2)如图所示验电器上标记的各部件中,通常情况属于绝缘体的是(B)

    A.金属球
    B.橡胶垫
    C.铁制外壳
    D.金属箔
    解析 橡胶垫是橡胶制品,属于绝缘体,B选项正确。
    4.(2020燕山一模,11)下列说法中正确的是(A)
    A.自然界只存在正、负两种电荷
    B.同种电荷相互吸引,异种电荷相互排斥
    C.摩擦起电创造了电荷
    D.摩擦起电中带正电的物体是因为得到正电荷
    解析 自然界的电荷只存在两种,正电荷和负电荷,A正确;同种电荷相互排斥,异种电荷相互吸引,B错误;摩擦起电的实质是电荷发生了转移,C错误;在摩擦起电中带正电的物体是因为失去了电子,D错误。
    5.(2020朝阳一模,13)关于如图所示的四个情境,下列说法中正确的是(C)


    A.甲图,用丝绸摩擦过的两根玻璃棒靠近时,会相互吸引
    B.乙图,自由电子定向移动的方向为电流方向
    C.丙图,开关闭合后,用导线触接L2两端时,L1发光,L2不发光
    D.丁图,用橡胶棒把验电器A和B连接起来,B的金属箔会张开
    解析 用丝绸摩擦过的玻璃棒带正电荷,同种电荷相互排斥,A错误;电学中规定正电荷定向移动的方向为电流方向,自由电子是负电荷,其定向移动方向为电流的反方向,B错误;用导线触接L2两端,L2被短路,所以L1发光,L2不发光,C正确;橡胶棒为绝缘体,不能导电,所以验电器B不带电,验电器B的金属箔不会张开,D错误。
    6.(2022房山二模,9)饮水机为人们健康饮水提供方便。如图所示,按下温水键开关S1时,温水指示灯L1发光;同时按下“童锁”键开关S2和热水键开关S3时,热水指示灯L2发光。下列电路设计符合要求的是(B)

    A

    B

    C

    D
    解析 按下温水键开关S1时,温水指示灯L1发光,所以开关S1和温水指示灯L1串联,并且能够形成通路。选项A中开关S1没有和温水指示灯L1串联,选项A错误。选项C、D中开关S1闭合后,温水指示灯L1仍然断路不能发光,选项C、D错误。只有选项B符合电路设计要求,选项B正确。
    7.(2020大兴一模,11)如图所示的电路中,将开关S闭合,两个灯泡都发光,设此时通过灯泡L1的电流为I1,通过灯泡L2的电流为I2,通过电源的电流为I,灯泡L1两端的电压为U1,灯泡L2两端的电压为U2,电源两端的电压为U。以下关系中正确的是(D)

    A.I1=I2=I,U1=U2=U
    B.I1+I2=I,U1+U2=U
    C.I1+I2=I,U1=U2=U
    D.I1=I2=I,U1+U2=U
    解析 此电路是一个串联电路,串联电路中电流处处相等,用电器两端的电压之和等于电源电压,所以A、B、C错误,D正确。
    思路分析
    此题考查的是串联电路电流、电压的特点,即串联电路电流处处相等,用电器两端的电压之和等于电源电压,然后根据串联电路电流、电压特点与选项中的关系式对比,就能找出正确选项了。
    8.(2021燕山一模,9)如图所示的电路中,闭合开关S,两个灯泡均发光,则下列说法中正确的是(A)

    A.两个灯泡两端的电压一定相等
    B.通过两个灯泡的电流一定相等
    C.两个灯泡的电功率一定相等
    D.若一个灯泡坏了,另一个灯泡也不能发光
    解析 在并联电路中,各支路两端电压相等,选项A正确;当电压相等时,两个小灯泡的电阻相等,电流和电功率才会相等,而题目没有说明两个小灯泡的阻值相等,所以电流和电功率有可能相等也有可能不相等,所以选项B、C错误;并联电路的特点是各支路上的用电器可以互不影响地工作,所以若一个灯泡坏了,对另一个灯泡没有影响,选项D错误。
    思路分析
    此题考查的是并联电路电流、电压的特点,并联电路中各支路两端电压相等,即U1=U2=U,各支路电流之和等于干路电流,即I1+I2=I,并联电路中电流、电压的规律可以概括为“等压分流”。
    二、实验探究题(1分)
    9.(2021海淀一模,17节选)如图所示,用毛皮摩擦过的橡胶棒接触原来不带电的验电器的金属球,两片金属箔张开一定角度,由此得知橡胶棒是带电的。验电器的金属箔能够张开,是由于 同种电荷相互排斥 。

    解析 验电器可以检验物体是否带电。当带电体接触验电器的金属球时,由于金属球、金属杆和金属箔均为导体,可以发生电荷的转移,所以金属箔上也会带上与带电体相同的电荷,由于同种电荷相互排斥,因此验电器的金属箔能够张开。
    提升练
    一、选择题(每小题2分,共16分)
    1.(2022西城一模,9)如图所示,是第五届世界智能大会官方指定用车—中国长安UNI—K智能化汽车。它不仅实现了全语音交互、车内外高清摄像、自动刷脸识别车主身份等智能操作,还具备全速自适应巡航等智能驾驶功能。它展现了“中国智造”的科技风采。关于这辆智能汽车,下列判断正确的是(A)

    A.汽车左右转向灯是并联连接的
    B.通过摄像头成虚像实现人脸识别
    C.车内的集成电路完全由超导材料制成
    D.汽车发动机的压缩冲程为汽车提供动力
    解析 汽车左右转向灯能够互不影响地独立工作,所以需要并联,A选项正确;通过摄像头进行人脸识别时,人的面部通过镜头生成的光学图像成像到图像传感器表面上,然后转为电信号,经过转换后变为数字图像信号,再送到数字信号处理芯片中加工处理,摄像头成像与照相机成像类似,物体要在镜头二倍焦距以外,此时成倒立、缩小的实像,B选项错误;某些物质在很低的温度时,电阻就变成了0,这就是超导现象,目前常温条件下的超导材料还没有研制成功,C选项错误;汽车发动机的做功冲程将内能转化为机械能,为汽车提供动力,D选项错误。
    2.(2021平谷一模,9)教室里投影仪的光源是强光灯泡,发光时温度很高,必须用风扇降温。设计要求:风扇不转,灯泡不能发光;风扇的电动机启动后,灯泡才能通电发光;灯泡熄灭后,风扇能继续工作。如图所示的四个简化电路图中,符合上述设计要求的是(D)

    解析 由题意可知灯泡熄灭后,风扇能继续工作,所以风扇和灯泡要并联,选项B错误。风扇的电动机启动后,灯泡才能通电发光,灯泡熄灭后,风扇能继续工作,所以需要设置一个干路开关控制所有电路,另外需要给灯泡所在支路设置一个支路开关来控制灯泡,故A、C错误,选项D正确。
    3.(2022朝阳一模,8)如图所示的电路中,电源两端的电压保持不变。闭合开关S,小灯泡L1和L2均正常发光,L1和L2两端的电压分别为U1和U2,通过L1和L2的电流分别为I1和I2,L1和L2的功率分别为P1和P2,在相同时间内L1和L2消耗的电能分别为W1和W2。则下列关系式中一定正确的是(A)

    A.U1=U2 B.I1=I2
    C.P1=P2  D.W1=W2
    解析 在并联电路中,各支路两端电压相等,选项 A正确;当电压相等时,若两个小灯泡的电阻也相等,电流、电功率和电功才会相等,而题目没有说明两个小灯泡的阻值相等,所以选项B、C、D错误。
    4.(2022通州一模,10)如图所示,闭合开关S后,小灯泡L1的亮度比L2的亮度大。则下列说法正确的是(D)

    A.L1和L2的连接方式是并联
    B.电压表测量的是L2两端电压
    C.通过L1的电流比通过L2的大
    D.L1两端电压比L2两端电压大
    解析 分析电路图可知L1和L2串联,选项 A错误;电压表与L1并联,所以电压表测量的是L1两端电压,选项 B错误;在串联电路中,电流处处相等,选项 C错误;由小灯泡L1的亮度比L2的亮度大可知L1的实际功率比L2的实际功率大,由P=UI,当电流I一定时,P与U成正比,所以L1两端电压比L2两端电压大,选项D正确。
    5.(2021房山一模,11)如图所示的电路中,①、②、③是三块电表,闭合开关S,灯L1与L2发光,则下列四个选项中,判断正确的是(C)

    A.若①、②是电流表,③是电压表,则L1与L2串联
    B.若②、③是电流表,①是电压表,则L1与L2串联
    C.若①、③是电流表,②是电压表,则L1与L2并联
    D.若①、③是电压表,②是电流表,则L1与L2并联
    解析 由题意可知,闭合开关S,灯L1与L2发光。若①、②是电流表,则电源短路,两灯均不亮,电源被烧坏,所以A错误;若②、③是电流表,则L2被③短路,L2不亮,所以B错误;若①、③是电流表,②是电压表,电流从电源正极出发,经过③之后分流,一路走L1,一路走L2和①,然后到电源负极,所以L1与L2并联,选项C正确;若①、③是电压表,②是电流表,整个电路只有一条电流的路径,所以L1与L2串联,选项D错误。

    6.(2021西城二模,11)如图所示是某款感应式垃圾桶,其工作原理是:开关S1闭合后,垃圾桶才能正常使用,同时指示灯L亮起;扔垃圾时需将手伸到感应区上方一定距离内,感应开关S2自动闭合,动力装置工作,垃圾桶盖缓缓打开;手远离感应区5秒后动力装置会控制桶盖关闭,然后感应开关S2自动断开。在如图所示的四个电路中,符合要求的是(C)


    解析 由题意可知指示灯L和动力装置可以独立工作,所以指示灯L和动力装置要并联,由启动开关S1闭合后,垃圾桶才能正常使用,同时指示灯L亮起可知,开关S1为干路开关,由感应开关S2自动闭合,动力装置工作可知,感应开关S2为动力装置所在支路的开关,所以选项C正确。
    7.(2021燕山二模,11)某学校有前、后两个大门,在前、后门上各装有一个按钮开关,门卫室内有甲、乙两盏电灯,前门来人按下开关时甲灯亮,后门来人按下开关时乙灯亮。如图电路中符合要求的是(B)

    解析 由题意可知甲、乙两盏灯可以互不影响地工作,所以两盏灯要并联,当前门来人按下开关时甲灯亮,后门来人按下开关时乙灯亮,两盏灯所在的两条支路各有一个开关控制灯泡的断连,由以上分析可知选项B正确。
    知识归纳
    串联电路中各用电器之间相互影响,只能同时工作,同时断开,开关位置不影响其对电路的控制作用。并联电路中各支路用电器可以互不影响地工作,干路开关控制整个电路,支路开关只控制它所在的这条支路。
    8.(2020平谷一模,19)(多选)如图所示的串联电路,闭合开关后两个灯泡正常发光,则(BC)

    A.通过A点的电流大于通过B点的电流
    B.通过A点的电流等于通过C点的电流
    C.A、B两点间的电压一定小于A、C两点间的电压
    D.A、B两点间的电压一定等于B、C两点间的电压
    解析 此题考查串联电路中电流、电压的关系。串联电路中电流处处相等,所以A错误,B正确;用电器两端的电压之和等于电源电压,A、B两点间的电压等于L1两端电压,A、C两点间的电压等于电源电压,所以C正确;题目中没有给出L1、L2完全相同,所以不能确定A、B两点间的电压一定等于B、C两点间的电压,D错误。
    二、实验探究题(4分)
    9.(2021朝阳一模,22)人类在认识电荷的种类时通过大量的实验研究发现:同种电荷之间的相互作用与异种电荷之间的相互作用是不同的,即同种电荷相互排斥,异种电荷相互吸引。人们还发现,无论用什么方法带电,物体所带的电荷或者与丝绸摩擦过的玻璃棒带的电荷相同,或者与毛皮摩擦过的橡胶棒带的电荷相同,从而认识到自然界只有两种电荷。请你通过分析推理说明:若出现什么现象则可以证明自然界中存在第三种电荷。
    答案 若带电物体既与丝绸摩擦过的玻璃棒相互吸引,又与毛皮摩擦过的橡胶棒相互吸引,说明该带电体所带电荷与玻璃棒、橡胶棒所带电荷均不同,则可以证明自然界存在第三种电荷。
    解析 因为异种电荷互相吸引,若带电物体与丝绸摩擦过的玻璃棒相互吸引,可说明带电体所带电荷与玻璃棒所带正电荷不同;该带电体又与毛皮摩擦过的橡胶棒相互吸引,又可说明该带电体所带电荷与橡胶棒所带负电荷也不同,则可以证明自然界存在第三种电荷。
    知识归纳
    自然界只有两种电荷。人们把用丝绸摩擦过的玻璃棒带的电荷叫作正电荷,用毛皮摩擦过的橡胶棒带的电荷叫作负电荷,同种电荷互相排斥,异种电荷互相吸引。
