中考物理第一轮复习专题03 透镜及其应用（练习）（解析版）

这是一份中考物理第一轮复习专题03 透镜及其应用（练习）（解析版），共36页。试卷主要包含了如图中画出了光线通过透镜，作出如图所示中的折射光线，0cm，则甲的焦距f甲＝10等内容，欢迎下载使用。

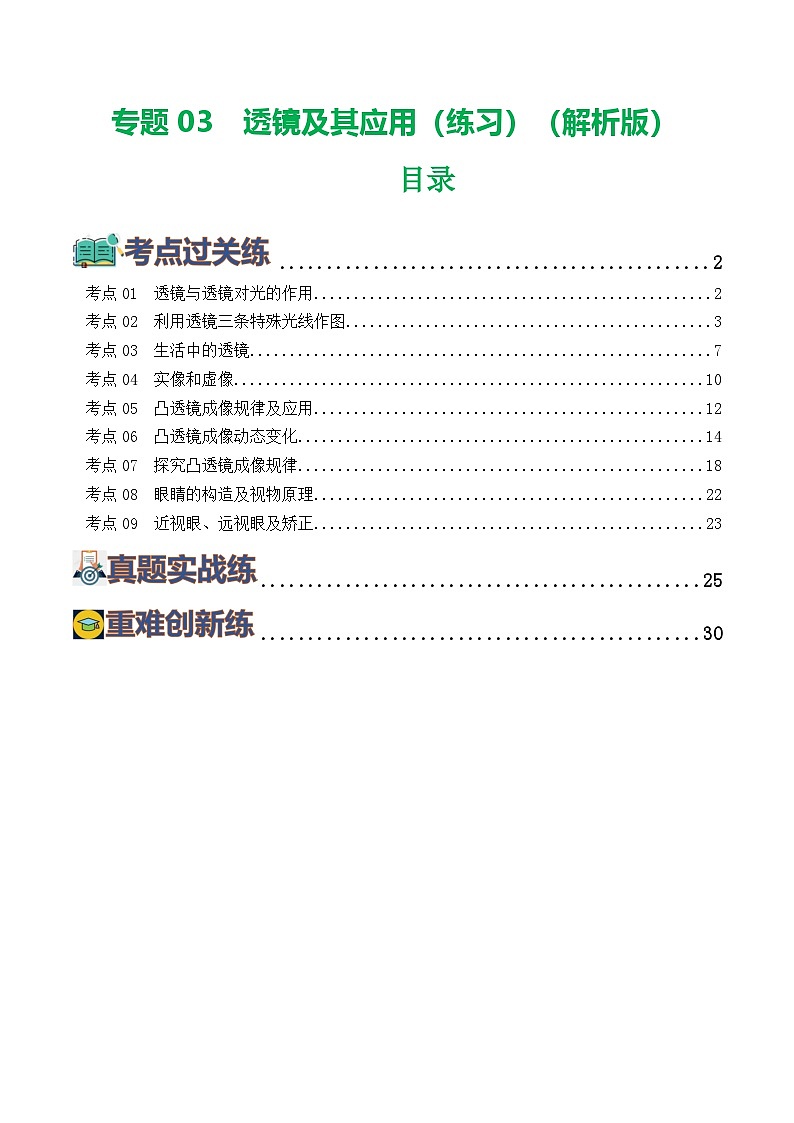

TOC \ "1-3" \h \u \l "_Tc9" PAGEREF _Tc9 \h 2
\l "_Tc67" 考点01 透镜与透镜对光的作用 PAGEREF _Tc67 \h 2
\l "_Tc3947" 考点02 利用透镜三条特殊光线作图 PAGEREF _Tc3947 \h 3
\l "_Tc21406" 考点03 生活中的透镜 PAGEREF _Tc21406 \h 7
\l "_Tc3696" 考点04 实像和虚像 PAGEREF _Tc3696 \h 10
\l "_Tc29290" 考点05 凸透镜成像规律及应用 PAGEREF _Tc29290 \h 12
\l "_Tc18716" 考点06 凸透镜成像动态变化 PAGEREF _Tc18716 \h 14
\l "_Tc15696" 考点07 探究凸透镜成像规律 PAGEREF _Tc15696 \h 18
\l "_Tc14154" 考点08 眼睛的构造及视物原理 PAGEREF _Tc14154 \h 22
\l "_Tc18253" 考点09 近视眼、远视眼及矫正 PAGEREF _Tc18253 \h 23
\l "_Tc22623" PAGEREF _Tc22623 \h 25
\l "_Tc28938" PAGEREF _Tc28938 \h 30
考点01 透镜与透镜对光的作用
1.一个透明均匀的玻璃球被摔碎成三部分，下列说法正确的是（ ）。
A．①②都是凸透镜B．①③对光具有会聚作用
C．②③对光具有发散作用D．只有①对光具有会聚作用
【答案】B。
【解析】A．由透镜的定义可知，中间比边缘厚的透镜叫做凸透镜，中间比边缘薄的透镜叫做凹透镜，故由图中可知，①③的中间比边缘厚，是凸透镜；②的中间比边缘薄，是凹透镜，故A错误；
BCD．由A中可知，①③是凸透镜，对光有会聚作用；②是凹透镜，对光有发散作用，故可知B正确，CD错误。
故选B。
2.如图中画出了光线通过透镜（图中未画出）的情形。其中凸透镜是（ ）。
A．aB．b、dC．cD．a、b、c、d
【答案】C。
【解析】从四个光线通过透镜的情形可知，a、b、d的折射光线相对于入射光线是发散的，所以都是凹透镜，只有c是凸透镜，且入射光线是从凸透镜的焦点以内发出的，折射光线变得会聚了。
故选C。
3.验钞机能检验人民币的真伪，它的原理是利用了________使荧光物质发光；在森林里游客如果随地丢弃装水的透明饮料瓶，可能会引起森林火灾，这是因为饮料瓶相当于_______镜，它能使太阳光_________。
【答案】紫外线；凸透；会聚。
【解析】[1]紫外线具有荧光效应，能使荧光物质发光，验钞机就是利用紫外线的这个性质工作的。
[2][3]在森林里游客如果随地丢弃装水的透明饮料瓶，可能会引起森林火灾，这是因为装有水的饮料瓶呈中间厚边缘薄的形状而且透明，相当于凸透镜；它能使太阳光会聚于其焦点，使焦点的光最集中，温度最高，有可能点燃枯草、枯枝和树叶等易燃物。

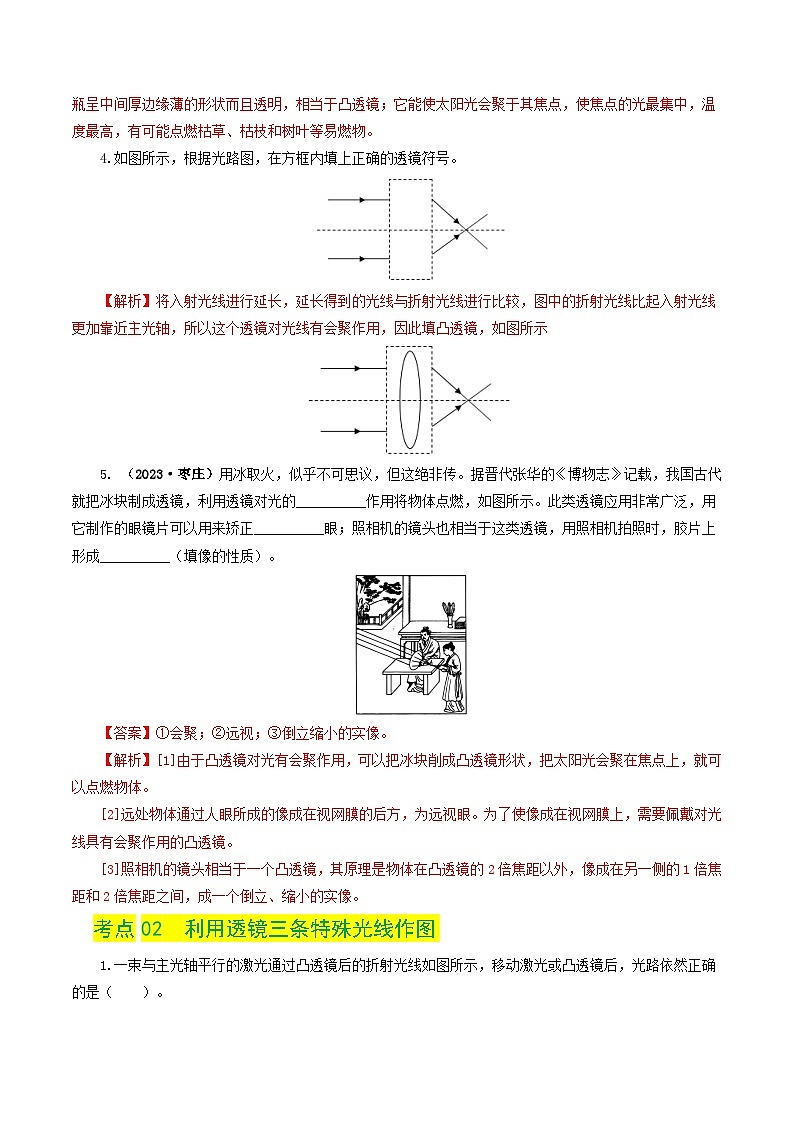

4.如图所示，根据光路图，在方框内填上正确的透镜符号。
【解析】将入射光线进行延长，延长得到的光线与折射光线进行比较，图中的折射光线比起入射光线更加靠近主光轴，所以这个透镜对光线有会聚作用，因此填凸透镜，如图所示
5. （2023·枣庄）用冰取火，似乎不可思议，但这绝非传。据晋代张华的《博物志》记载，我国古代就把冰块制成透镜，利用透镜对光的__________作用将物体点燃，如图所示。此类透镜应用非常广泛，用它制作的眼镜片可以用来矫正__________眼；照相机的镜头也相当于这类透镜，用照相机拍照时，胶片上形成__________（填像的性质）。
【答案】①会聚；②远视；③倒立缩小的实像。
【解析】[1]由于凸透镜对光有会聚作用，可以把冰块削成凸透镜形状，把太阳光会聚在焦点上，就可以点燃物体。
[2]远处物体通过人眼所成的像成在视网膜的后方，为远视眼。为了使像成在视网膜上，需要佩戴对光线具有会聚作用的凸透镜。
[3]照相机的镜头相当于一个凸透镜，其原理是物体在凸透镜的2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成一个倒立、缩小的实像。
考点02 利用透镜三条特殊光线作图
1.一束与主光轴平行的激光通过凸透镜后的折射光线如图所示，移动激光或凸透镜后，光路依然正确的是（ ）。
B．
C． D.
【答案】D。
【解析】A．一束与主光轴平行的激光通过凸透镜后的折射光线如图所示，则该凸透镜焦距为两个单位长度，且焦距不变；而A中入射光线也平行主光轴但折射光线却过四个单位长度，故A错误；
B．根据光折射时光路具有可逆性，B中入射光线过焦点，折射光线应平行主光轴，而B中折射光线过另一侧焦点，故B错误；
C．入射光线过圆心，传播方向不改变，而C中折射光线沿主光轴，故C错误；
D．入射光线平行主光轴，折射光线过另一侧焦点，故D正确。
故选D。
2.画出图中入射光线通过透镜后的折射光线。
【解析】凸透镜的三条特殊光线的传播规律：平行于主光轴的光线经凸透镜折射后将过焦点；通过光心的光线经凸透镜折射后传播方向不改变；通过焦点的光线经凸透镜折射后将平行于主光轴。凹透镜的三条特殊光线的传播规律：平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过光心的光线经凹透镜折射后传播方向不改变；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。如图所示：
3.根据凸透镜对光的作用，完成图中光路图。
【解析】平行于主光轴的光线经凸透镜折射后将过焦点；通过焦点的光线经凸透镜折射后将平行于主光轴；如图所示：
4.如图所示，请画出入射光线经过透镜后的折射光线。
【解析】平行于主光轴的光线折射后通过焦点；过焦点的光线折射后平行于主光轴。如图所示：
平行于主光轴的光线经凹透镜折射后的光线的反向延长线过焦点，通过光心的光线折射后方向不改变。如图所示：
5. （2023·深圳）画出两条光线经透镜折射后的光路。
【解析】由于凸透镜能将平行光会聚到焦点上，所以平行于主光轴的光，经过凸透镜折射，经过焦点；经过光心的光，不发生折射，沿原来的传播方向传播，如下图所示：
6.作出如图所示中的折射光线。
【解析】平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜后传播方向不变，故折射光线如下图：
7.如图所示，请分别画出AB的入射光线和CO的折射光线。
【解析】过光心的光线经凹透镜折射后传播方向不改变；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，由此画出对应的入射光线。如下图所示：
考点03 生活中的透镜
1. （2023·菏泽）图为“探究凸透镜成像规律”的实验中观察到的一种成像情景，下列器械的工作原理与该成像方式相同的是（ ）。
A. 照相机B. 投影仪C. 潜望镜D. 放大镜
【答案】A。
【解析】从图可知，所成的像为倒立、缩小的实像。
A．照相机的原理：物距大于2倍焦距，成倒立缩小的实像，故A符合题意；
B．投影仪的原理：物距大于1倍焦距小于2倍焦距，成倒立放大的实像，故B不符合题意；
C．潜望镜成正立等大的虚像，故C不符合题意；
D．放大镜的原理：物距小于1倍焦距，成正立、放大的虚像，故D不符合题意。
故选A。
2. （2023·常德）下列关于凸透镜应用的说法中，正确的是（ ）。
A. 近视眼需要配戴凸透镜来矫正；
B. 望远镜中物镜的作用相当于放大镜；
C. 用手机扫描二维码时，应使二维码位于手机镜头一倍焦距之内；
D. 当投影仪的镜头靠近投影片时，投影仪成的像将变大
【答案】D。
【解析】A．近视眼观察远处物体时，像成在视网膜的前方，为使光线延迟会聚，应佩戴具有发散作用的凹透镜来矫正，故A错误；
B．望远镜中物镜成倒立、缩小的实像，相当于照相机，故B错误；
C．手机摄像头是利用物距大于二倍焦距时，成倒立缩小实像的规律工作的，因此，用手机扫描二维码时，应使二维码位于手机镜头的两倍焦距以外，故C错误；
D．凸透镜成实像时，物距减小，像距增大，像变大，要使投影仪成像变大，应减小物距，增大像距，所以，应使投影仪远离屏幕（增大像距），同时使镜头靠近投影片（减小物距），故D正确。
故选D。
3. （2023·株洲）如图，放大镜能使我们看清邮票的细微之处。下列能用来说明其成像原理的图是（ ）。
A. B. C. D.
【答案】C。
【解析】放大镜能使我们看清邮票的细微之处，是利用凸透镜成像规律，物距在一倍焦距之内，成正立、放大的虚像；
A．小孔成像是利用光的直线传播原理，故A不符合题意；
B．人从平面镜看到蜡烛，是利用光的反射原理，故B不符合题意；
C．蜡烛在凸透镜的一倍焦距之内，根据凸透镜成像规律可知，此时成正立、放大的虚像。故C符合题意；
D．蜡烛与像分别在凸透镜的两侧，根据凸透镜成像规律可知，此时成的是实像。故D不符合题意。
故选C。
4. （2023·连云港）在“探究凸透镜成像规律”的实验中，当烛焰、凸透镜、光屏在图所示的位置时，恰能在光屏上得到一个清晰的像，利用这个成像规律可以制成（ ）。
A. 照机机B. 潜望镜C. 幻灯机D. 放大镜
【答案】C。
【解析】当时，，成倒立、缩小的实像，照相机、摄像机就是根据这个原理制成的；
当时，，成倒立、等大的实像；当时，，成倒立、放大的实像．幻灯机、投影仪就是根据这个原理制成的；当时，无像．经凸透镜折射后的光线是平行的，没有会聚点；当时，成正立、放大的虚像．放大镜就是根据这个原理制成的；
图中的物距小于像距且凸透镜成的倒立放大的实像，故是幻灯机的原理；所以利用这个成像规律可以制成幻灯机；故C项符合题意、ABD项不符合题意；
5. （2023·贵州）人们将传统的汽车后视镜换成了电子摄像头（如图甲所示），摄像头将车辆周围的路况成像在车内的显示屏上（如图乙所示），司机通过显示屏即可了解车辆周围的情况。下列关于这种新技术描述正确的是（ ）。
A. 摄像头是凸透镜制成的B. 摄像头利用光的反射成像
C. 显示屏可以面向任意方向安装D. 摄像头成的是缩小的虚像
【答案】A。
【解析】ABD．摄像头是凸透镜制成的，成倒立、缩小的实像，利用光的折射成像，故A正确，BD错误；
C．显示屏为司机提供车辆周围信息，要朝向司机能看见的方向，故C错误。
故选A。
6.如图所示，在新冠疫情防控期间，人们进入超市、车站等公共场所要用手机扫行程码。手机扫描行程码相当于用手机镜头给行程码拍照，像会呈在手机影像传感器上（相当于光屏）。下列说法中正确的是（ ）。
A．手机上扫码的镜头其实是凹透镜；
B．手机远离行程码时影像传感器上像变大；
C．扫描时行程码应在手机镜头的二倍焦距之外；
D．手机影像传感器上成正立、缩小的虚像
【答案】C。
【解析】A、像会呈在手机影像传感器上，可知此时成实像，手机摄像头相当于凸透镜，凹透镜不能成实像，故A错误；
B、当二维码远离摄像头时，物距变大，像距变小，由物远像近像变小可知，影像传感器上的像变小，故B错误；
C、物体在二倍焦距以外，凸透镜成倒立、缩小实像的原理工作的，所以，二维码要位于摄像头二倍焦距以外，故C正确；
D、手机摄像头相当于凸透镜，物体位于二倍焦距之外时，手机影像传感器上成倒立、缩小的实像，故D错误。
故选：C。
7. （2023·包头）物理课上，同学们用凸透镜观察周围的物体，透过凸透镜不能看到的像是（ ）。
A. 正立放大的像 B. 正立缩小的像 C. 倒立放大的像 D. 倒立缩小的像
【答案】B。
【解析】AB．当u＜f，成正立放大的虚像，故A不符合题意，B符合题意；
C．f＜u＜2f,成倒立放大的实像，应用于幻灯机，故C不符合题意；
D．当u> 2f，成倒立缩小的实像, 应用于照相机，故D不符合题意；
故选B。
8.小华利用如图所示装置探究凸透镜成像规律。调整器材时应使烛焰和光屏的中心位于凸透镜的 上，图中在屏上成清晰实像的场景的实际应用是 （放大镜/投影仪/照相机）；保持蜡烛和光屏在10cm处和55cm处不动，要再次在光屏上呈现清晰的像，应将凸透镜移到 cm刻度处。
【答案】主光轴；投影仪；40。
【解析】实验前要调整烛焰、凸透镜、光屏的高度，三者的中心大致在同一高度，即在凸透镜的主光轴上，这样才能使像成在光屏中央；
由图示位置可知，物距u=15cm，像距v=30cm，即u〈v，成倒立、放大的实像，应用于投影仪。
保持蜡烛和光屏在10cm处和55cm处不动，要再次在光屏上呈现清晰的像，根据光的可逆性，此时物距等于原来的像距，应将凸透镜移到10cm+30cm=40cm刻度处。
故答案为：主光轴；投影仪；40。
考点04 实像和虚像
1. （2023·益阳）点燃蜡烛，烛焰通过焦距为20cm的凸透镜甲成缩小的像。现用焦距为10cm的凸透镜乙替代透镜甲，且保持烛焰和透镜的位置不变，烛焰通过凸透镜乙所成的像是（ ）。
A. 缩小的实像 B. 放大的虚像 C. 倒立的虚像 D. 正立的实像
【答案】A。
【解析】点燃蜡烛，烛焰通过焦距为20cm的凸透镜甲成缩小的像，说明物距大于二位焦距；现用焦距为10cm的凸透镜乙替代透镜甲，且保持烛焰和透镜的位置不变，物距仍大于二焦距，烛焰通过凸透镜乙所成的像是倒立缩小的实像，故A符合题意，BCD不符合题意。
故选A。
2. （2023·南通）运载火箭搭载神舟十六号飞船腾空而起，它在地面摄像机中所成的像是（ ）。
A. 实像，像变大 B. 实像，像变小 C. 虚像，像变大 D. 虚像，像变小
【答案】B。
【解析】摄像机与照相机成像原理相同，都成成倒立、缩小的实像；在腾空而起的过程中，物距变大，根据“成实像时，物远像近像变小”可知，像变小，故B符合题意，ACD不符合题意。
故选B。
3.将一凸透镜正对太阳，可在距透镜20cm处得到一个最小、最亮的光斑。若将一个物体放在此透镜前50cm处，则可在透镜另一侧得到（ ）。
A．倒立、缩小的实像B．倒立、放大的实像
C．正立、缩小的实像D．正立、放大的虚像
【答案】A。
【解析】将一凸透镜正对太阳，可在距透镜20cm处得到一个最小、最亮的光斑，所以f=20cm，若将一个物体放在此透镜前50cm处，u=50cm，u＞2f，成倒立、缩小的实像。故BCD不符合题意，A符合题意。
故选A。
4.下列关于实像和虚像的说法，正确的是（ ）。
A．实像不可能与物体等大；
B．实像都是由光的折射形成的；
C．虚像是人的幻觉，并没有光线射入人眼；
D．虚像不能在光屏上呈现
【答案】D。
【解析】A．凸透镜成像中，当物距等于两倍的焦距时，成的是倒立的等大的实像，故A错误；
B．小孔成像成的是实像，是光的直线传播形成的，故B错误；
C．虚像是反射光线或者折射光线的反向延长线形成的，能够看到物体的像，是物体的像反射光线进入人眼形成的，故C错误；
D．虚像是反射光线或者折射光线的反向延长线形成的，不能用光屏承接，故D正确。
故选D。
5. （2023·陕西A）如图，是某地投放使用的智能无人驾驶小巴车，它可以通过车上的摄像机和激光雷达识别道路状况。小巴车上的摄像机识别道路上的行人时，其镜头相当于一个________透镜，行人在摄像机感光元件上成倒立、缩小的________像。当小巴车靠近公交站牌时，站牌在摄像机感光元件上所成的像___________（选填“变大”“变小”或“不变”）。
【答案】①凸；②实；③变大。
【解析】[1][2]小巴车上的摄像机镜头相当于一个凸透镜，成像原理是当物距u＞2f时，凸透镜成倒立、缩小的实像。
[3]凸透镜成实像时，物近像远像变大，因此小巴车靠近公交站牌时，站牌在感光元件上的像变大。
考点05 凸透镜成像规律及应用
1.张强同学在光具座上做“研究凸透镜成像”的实验中，当光屏、透镜及烛焰的相对位置如图所示时，恰能在光屏上得到一个清晰的像．由此判断，他所用凸透镜的焦距（ ）。
A．一定大于20cmB．一定在10cm到16cm之间
C．一定小于8cmD．一定在8cm到10cm之间
【答案】D。
【解析】由图可知：u=20cm，v=16cm，且u＞v．由凸透镜成像规律可知，此时的像是倒立缩小的实像．
由解得10cm＞f＞8cm，正确的选择是D。
2.在“探究凸透镜成像的规律”的实验中，物体距离凸透镜20cm时，在凸透镜另一侧的光屏上可得到一个放大的实像，该凸透镜的焦距可能为（ ）。
A．5cmB．10cmC．15cmD．20cm
【答案】C。
【解析】因为当f
