中考物理一轮复习考点练习专题03透镜及其应用（含答案）
展开
这是一份中考物理一轮复习考点练习专题03透镜及其应用（含答案），共22页。

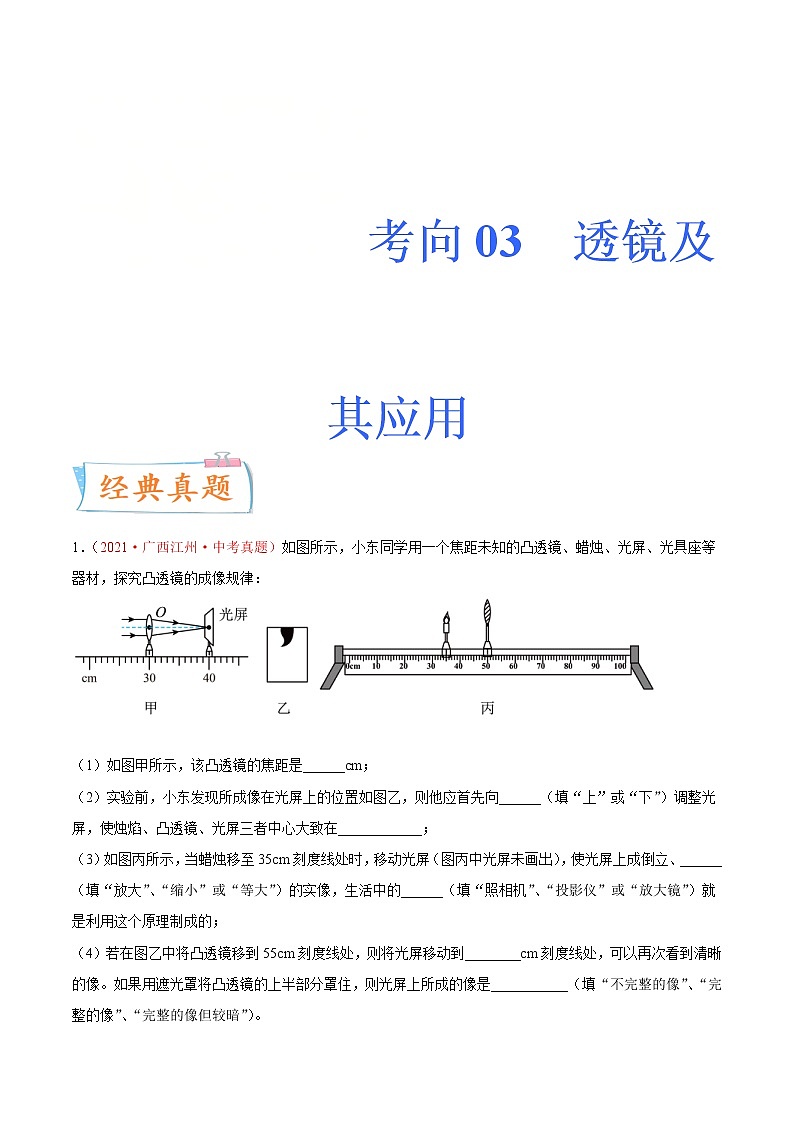

考向03 透镜及其应用
1．（2021·广西江州·中考真题）如图所示，小东同学用一个焦距未知的凸透镜、蜡烛、光屏、光具座等器材，探究凸透镜的成像规律：
（1）如图甲所示，该凸透镜的焦距是______cm；
（2）实验前，小东发现所成像在光屏上的位置如图乙，则他应首先向______（填“上”或“下”）调整光屏，使烛焰、凸透镜、光屏三者中心大致在____________；
（3）如图丙所示，当蜡烛移至35cm刻度线处时，移动光屏（图丙中光屏未画出），使光屏上成倒立、______（填“放大”、“缩小”或“等大”）的实像，生活中的______（填“照相机”、“投影仪”或“放大镜”）就是利用这个原理制成的；
（4）若在图乙中将凸透镜移到55cm刻度线处，则将光屏移动到________cm刻度线处，可以再次看到清晰的像。如果用遮光罩将凸透镜的上半部分罩住，则光屏上所成的像是___________（填“不完整的像”、“完整的像”、“完整的像但较暗”）。

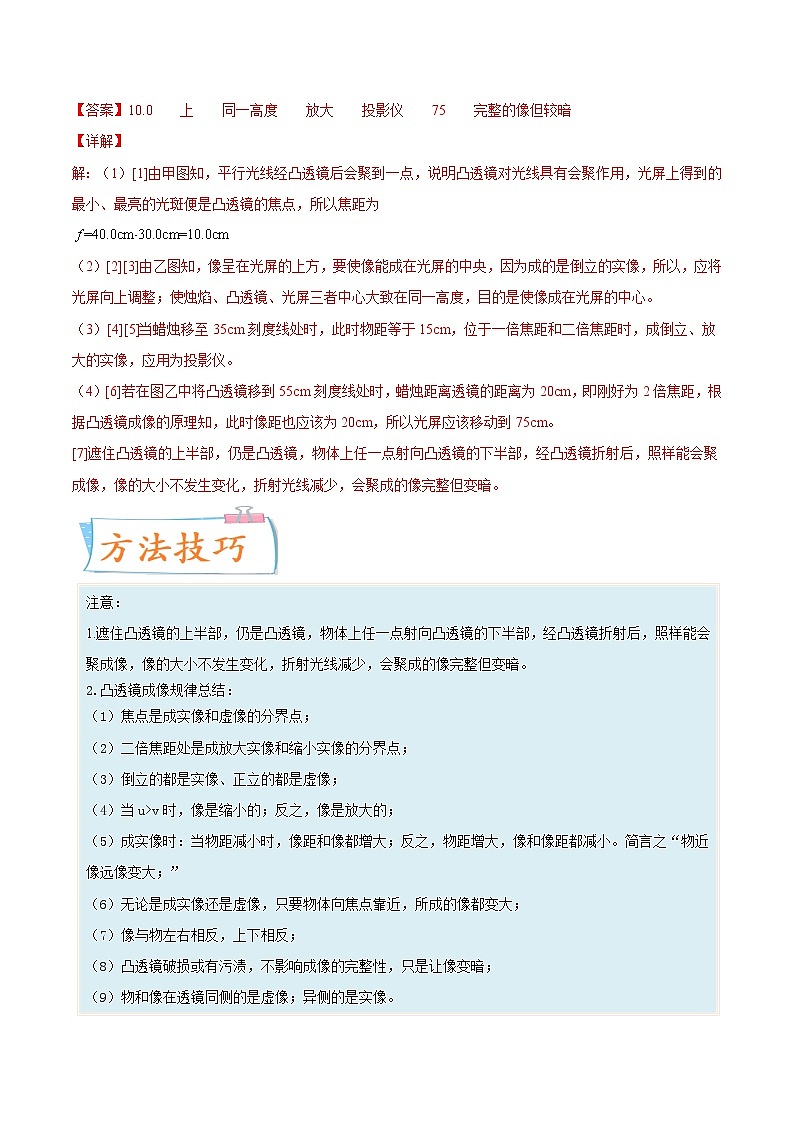

【答案】10.0 上 同一高度 放大 投影仪 75 完整的像但较暗
【详解】
解：（1）[1]由甲图知，平行光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用，光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为
（2）[2][3]由乙图知，像呈在光屏的上方，要使像能成在光屏的中央，因为成的是倒立的实像，所以，应将光屏向上调整；使烛焰、凸透镜、光屏三者中心大致在同一高度，目的是使像成在光屏的中心。
（3）[4][5]当蜡烛移至35cm刻度线处时，此时物距等于15cm，位于一倍焦距和二倍焦距时，成倒立、放大的实像，应用为投影仪。
（4）[6]若在图乙中将凸透镜移到55cm刻度线处时，蜡烛距离透镜的距离为20cm，即刚好为2倍焦距，根据凸透镜成像的原理知，此时像距也应该为20cm，所以光屏应该移动到75cm。
[7]遮住凸透镜的上半部，仍是凸透镜，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像完整但变暗。
注意：
1.遮住凸透镜的上半部，仍是凸透镜，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像完整但变暗。
2.凸透镜成像规律总结：
（1）焦点是成实像和虚像的分界点；
（2）二倍焦距处是成放大实像和缩小实像的分界点；
（3）倒立的都是实像、正立的都是虚像；
（4）当u>v时，像是缩小的；反之，像是放大的；
（5）成实像时：当物距减小时，像距和像都增大；反之，物距增大，像和像距都减小。简言之“物近像远像变大；”
（6）无论是成实像还是虚像，只要物体向焦点靠近，所成的像都变大；
（7）像与物左右相反，上下相反；
（8）凸透镜破损或有污渍，不影响成像的完整性，只是让像变暗；
（9）物和像在透镜同侧的是虚像；异侧的是实像。

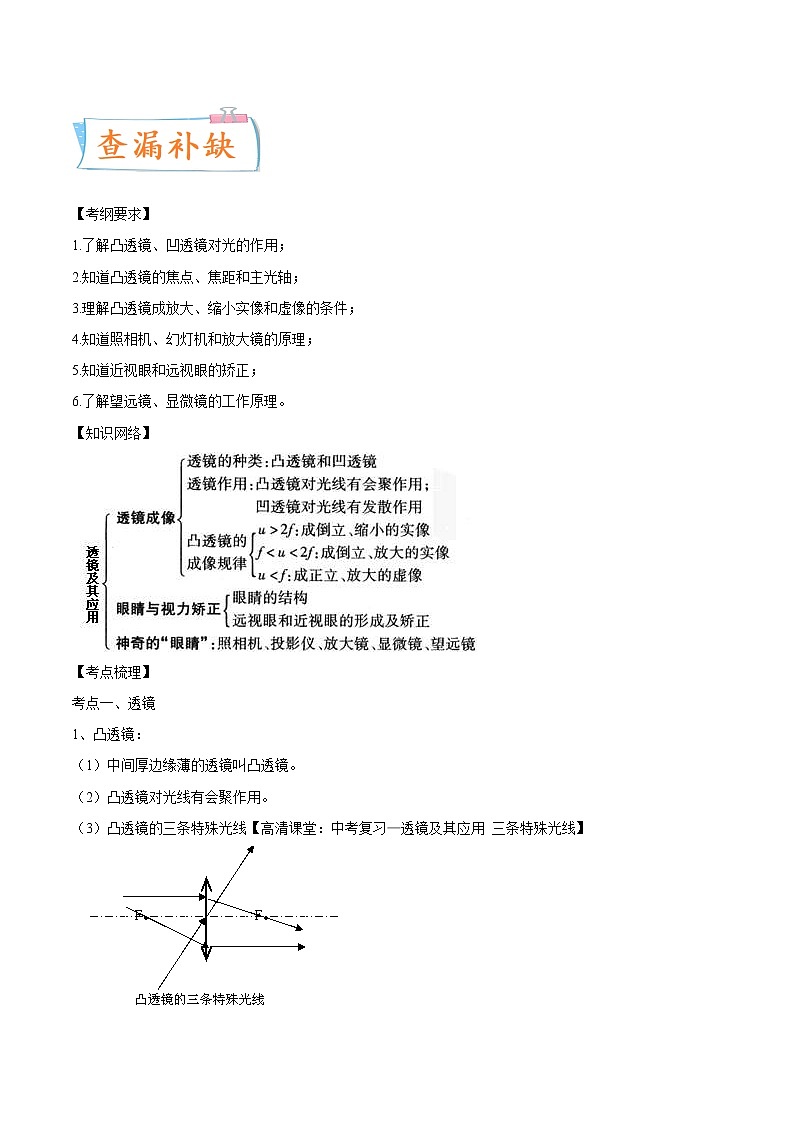

【考纲要求】
1.了解凸透镜、凹透镜对光的作用；
2.知道凸透镜的焦点、焦距和主光轴；
3.理解凸透镜成放大、缩小实像和虚像的条件；
4.知道照相机、幻灯机和放大镜的原理；
5.知道近视眼和远视眼的矫正；
6.了解望远镜、显微镜的工作原理。
【知识网络】
【考点梳理】
考点一、透镜
1、凸透镜：
（1）中间厚边缘薄的透镜叫凸透镜。
（2）凸透镜对光线有会聚作用。
（3）凸透镜的三条特殊光线【高清课堂：中考复习—透镜及其应用 三条特殊光线】
2、凹透镜：
（1）中间薄边缘厚的透镜叫凹透镜。
（2）凹透镜对光线有发散作用。
（3）凹透镜的三条特殊光线：
3、透镜的主光轴和光心：
如下图所示：透镜上通过两个球心的直线CC′叫主光轴；主光轴上有一个特殊点，通过该点的光其传播方向不变，这个点是光心。
4、凸透镜的焦点、焦距
（１）焦点：凸透镜能使跟主轴平行的光线会聚在主光轴上的一点，这点叫透镜的焦点，用“F”表示。
（２）焦点到光心的距离叫焦距，用“f”表示。
要点诠释：
1、凡是透光性能优良的材料都能磨制成透镜，如冰、水晶、金刚石、高分子透明树脂、有机玻璃等。透镜是一种模型，常见的物体如近视镜、远视镜、放大镜，甚至一滴水都可以看做是一个透镜。
2、凸透镜对光具有会聚作用，并不是说光通过凸透镜后一定会聚在一点或一定是一束会聚光束。会聚是相对于不发生折射时的光来说的。
3、凹透镜对光具有发散作用，并不是说通过凹透镜后的光束一定是发散的或延长不相交。发散是相对于不发生折射时的光来说的。
考点二、凸透镜成像规律及应用
1、探究凸透镜成像规律：
（1）从左向右依次放置蜡烛、凸透镜、光屏。
（2）调整它们的位置，使三者在同一直线（光具座不用）；
（3）调整它们，使烛焰的中心、凸透镜的中心、光屏的中心在同一高度。
2、凸透镜成像规律总结：
（1）焦点是成实像和虚像的分界点；
（2）二倍焦距处是成放大实像和缩小实像的分界点；
（3）倒立的都是实像、正立的都是虚像；
（4）当u>v时，像是缩小的；反之，像是放大的；
（5）成实像时：当物距减小时，像距和像都增大；反之，物距增大，像和像距都减小。简言之“物近像远像变大；”
（6）无论是成实像还是虚像，只要物体向焦点靠近，所成的像都变大；
（7）像与物左右相反，上下相反；
（8）凸透镜破损或有污渍，不影响成像的完整性，只是让像变暗；
（9）物和像在透镜同侧的是虚像；异侧的是实像。
3、利用三条光线完成凸透镜成像规律作图：
①画一直线表示主光轴；
②把透镜放在主光轴中央，从透镜的位置开始在左右两边的轴上用粉笔标出等于焦距和2倍焦距的位置；
③物体分别设三个位置；（u＜f、f＜u＜2f、u＞2f）
④画出平行于主光轴的光线被凸透镜折射后经过焦点的光线；
⑤通过焦点的光线被凸透镜折射以后平行于主光轴射出；
⑥两条折射光线在透镜另一侧相交于一点；
⑦过这一点作垂直主光轴的线，这就是物体的像；
⑧若两条折射光线在透镜另一侧不相交，反向延长，交于物体与透镜同侧；
⑨过这一点作垂直主光轴的线，用虚线表示其成的虚像，如图所示:
要点诠释：
凸透镜成像规律：
物距（u）
像的性质
像距(v)
应用
倒正
实虚
放大或缩小
u>2f
倒立
实像
缩小
f
u=2f
倒立
实像
等大
v=2f
实像大小转折点
f
实像
放大
v>2f
幻灯机
u=f
不成像
像的虚实转折点
u
v>u
放大镜
考点三、生活中的凸透镜及应用
1、照相机：镜头相当于凸透镜，来自物体的光经过照相机镜头后会聚在胶片上，成倒立、缩小的实像。
2、投影仪：镜头相当于凸透镜，来自投影片的光通过凸透镜后成像，再经过平面镜改变光的传播方向，使屏幕上成倒立、放大的实像。
3、放大镜：成正立、放大的虚像。
4、显微镜：物镜焦距较短，物体通过它成倒立、放大的实像（像投影仪的镜头）；目镜焦距较长，物镜成的像经过它成放大的虚像（像放大镜）。
5、望远镜：（开普勒望远镜）物镜的作用是使远处的物体在焦点附近成实像，目镜的作用相当于一个放大镜，用来把这个像放大。
要点诠释：
1、为了使幕上的像“正立”（朝上），幻灯片要倒着插。
2、照相机的镜头相当于一个凸透镜，暗箱中的胶片相当于光屏，我们调节调焦环，并非调焦距，而是调镜头到胶片的距离，物离镜头越远，胶片就应靠近镜头。
考点四、眼睛和眼镜
近视眼和远视眼的成因及纠正
近视眼
远视眼
表现
只能看清近处的物体，看不清远处的物体。
只能看清楚远处的物体、看不清近处的物体。
成因
晶状体变得太厚，折射光的能力太强或由于眼球在前后方向上太长，视网膜距晶状体过远，来自远处的光会聚在视网膜之前，视网膜上得不到清晰的像。如图：
晶状体太薄，折光能力太弱，或者是眼球在前后方向上太短，来自近处物体的光线发散程度较大，光会聚到了视网膜之后。
矫正
1.（2021·黑龙江铁锋·中考真题）晓雯探究凸透镜的成像规律，进行了如下操作并得到了相关结论。
（1）如图所示，让太阳光正对着凸透镜照射，把光屏置于另一侧。改变光屏与凸透镜间的距离.直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距是_______cm
（2）将蜡烛，透镜和光屏放在光具座上，并使烛焰中心，和光屏中心在凸透镜的____________上
（3）晓雯按照实验步骤做了四次实验，下表是几次实验数据
实验序号
物距u/cm
像距v/cm
像的性质
1
40
13
A
2
20
B
倒立、等大的实像
3
13
C
倒立、放大的实像
4
6
无
正立、放大的虚像
①在表中空格内填写相应内容.A _______B_________ C_______
②当烛焰从远处逐渐靠近透镜时，像的大小如何变化_______（选填“变大”“变小”“先变大后变小”“先变小后变大”）
③晓雯做到第3次实验时，蜡烛由于燃烧而变短了一点，此时，像会成在光屏的_________半部分（选填“上”或“下”），如果想让像成在光屏中央，应将透镜向________移动（选填“上”或“下”）。
【答案】10.0 主光轴 倒立缩小实像 20 40 先变大后变小 上 下
【详解】
（1）[1]与凸透镜主光轴平等的光经凸透镜折射后，会聚在焦点，形成一个最小的光斑。此光斑距凸透镜的距离等于透镜的焦距。凸透镜在50.0cm刻度线处，光屏在60.0cm刻度线处，故此凸透镜的焦距为10.0cm。
（2）[2]让烛焰中心、光屏中心、凸透镜的中心在同一条直线上，可以保证像成在光屏的中央，取得较好的实验效果。这条直线恰好和透镜的主光轴重合。
（3）[3]物距为40cm，大于透镜的2倍焦距，所以成的像的性质为：倒立缩小的实像。
[4]当物体经凸透镜成等大的实像的条件是：物距等于像距，故此时像距为20cm。
[5]因为光路是可逆的。凸透镜第一次成像时，物距为40cm时，像距为13cm。那么，当物距为13cm时，也能成像，像距为40cm。
[6]物体由远处逐渐靠近透镜，成像分两种情况：当物体由远处向焦点靠近时，成的是实像，此时像是逐渐变大的。当物体由刚过焦点向透镜靠近时，成的是放大的虚像，此时，物体离透镜越近，虚像越小。所以整个过程中，像是先变大后变小。
[7][8]以烛焰发出的通过透镜中心的光线为例为说明问题（此光线在通过透镜中心时传播方向不变）。当蜡烛变短时，烛焰高度下降，它发出的这条光线通过透镜中心会照在光屏的上方。因此，当蜡烛变短时，它通过透镜成的像在光屏的上方。要使像依然成在光屏的中心，应该把透镜向下移动。
2．（2021·广东佛山·中考真题）某同学利用图示装置来研究凸透镜成像规律。
（1）实验前，应调整烛焰、凸透镜和光屏三者的中心在_________，实验过程中，当蜡烛燃烧一段时间后会变短，烛焰的像会往________（选填“上”或“下”）偏离光屏中心；
（2）当蜡烛位于图中的B处时，移动光屏到D处，观察到光屏上呈现清晰的像，此时像和物大小相等，则该凸透镜焦距为___________cm；
（3）保持凸透镜位置不变，当蜡烛位于光具座上A处时，移动光屏成清晰的像，成的是___________（选填“正立”或“倒立”）的像。据此原理，人们制成的光学仪器是___________；
（4）在保持（3）中蜡烛和光屏位置不变的情况下，将凸透镜向___________（选填“左”或“右”）移动，可以得到清晰放大的像。
【答案】同一高度 上 10.0 倒立 照相机 左
【详解】
（1）[1]在实验前应调节光屏、凸透镜、蜡烛的高度，使烛焰的中心、凸透镜的中心、光屏的中心大致在同一高度处，是要使烛焰的像成在光屏的中央。
[2]凸透镜成像时，实像都是倒立的，蜡烛变短，烛焰向下移动，则像向上移动。
（2）[3]根据图中数据知道，物距是
u=v=20.0cm
由于当物距等于2f时，成倒立、等大的实像，像距等于2f，则可知
20.0cm=2f
即透镜的焦距
f=10.0cm
（3）[4][5]当蜡烛位于光具座上A处时，由图知道，u＞2f，则成倒立、缩小的实像，此规律应用于照相机和摄像机。
（4）[6]由于2f＞u＞f时，成倒立、放大的实像，所以，在保持（3）中蜡烛和光屏位置不变的情况下，应将凸透镜向左移动，使物距减小，可以得到清晰放大的像。
1．（2019·山东罗庄·中考真题）学习了透镜的应用后，小永同学想尝试利用爷爷的老花眼镜的一片镜片做凸透镜成像实验，根据所学透镜成像知识，他肯定不能得到（ ）
A．放大的实像 B．倒立的虚像
C．倒立的实像 D．放大的虚像
2．（2021·上海·上外附中）近年，森林火灾频发，有调查显示，一部分森林火灾的“罪魁祸首”是装有水的瓶子。这些装有水的瓶子在阳光照射下引起茅草等物体自燃，从而导致火灾发生，装有水的瓶子所起的作用相当于（ ）
A．平面镜 B．凸透镜 C．三棱镜 D．凹透镜
1．（2021·江苏·泰兴市实验初级中学）照相机、投影仪和放大镜都是凸透镜成像原理的具体应用。如图所示，下列说法中错误的是（ ）
A．照相机：被拍物体应在甲区域内，成倒立、缩小的实像
B．投影仪：物体的投影应在乙区域内，成倒立、放大的实像
C．放大镜：被观察物体应在丙区域内，成正立、放大的虚像
D．将物体从甲区域逐渐移动到丙区域的过程中，都可以观察到物体的像
2．（2020·云南·保山第九中学）图中的光现象及其解释正确的是（ ）
A．图a，漫反射的光线杂乱无章，是由于不遵循光的反射定律
B．图b，木工师傅观察木板是否光滑平整，是因为人眼发出的光沿直线传播
C．图c，眼睛的成像情况，应该配戴凹透镜来矫正
D．图d，太阳光经过三棱镜色散，说明太阳光是由七色光组成的
1．（2021·陕西城固·中考真题）显微镜里装有一组目镜，目镜的成像原理及其作用类似于（ ）
A．平面镜 B．放大镜
C．投影仪镜头 D．照相机镜头
2．（2020·重庆南岸·中考真题）如图所示的四种情景中，属于光的反射现象的是（ ）
A．湖中的倒影 B．杯中的筷子
C．日食 D．放大镜下的手指
3．（2021·重庆·中考真题）12﹣18岁是青少年近视的高发期，长时间上网、看电视、玩手机都有可能导致近视，以下四幅图中，能正确表示近视眼的成像情况和矫正方法的是（ ）
A．②① B．③① C．②④ D．③④
4．（2017·山东天桥·中考真题）小华用凸透镜先后两次观察书本上的字，如图所示，以下说法中正确的是（ ）
A．甲图中书本应放在凸透镜l倍焦距以内 B．乙图中书本应放在凸透镜2倍焦距以外
C．甲图中的成像规律可应用于投影仪 D．乙图中的成像规律可应用于照相机
5．（2021·河南镇平·中考真题）小明做作业时，动手操作了如下的实验探究：找了一个圆柱形的玻璃瓶，里面装满水，把一支普通铅笔放在玻璃瓶的一侧，透过玻璃瓶，可以看到那支笔，如图所示，把笔由靠近玻璃瓶的位置向远处慢慢移动，不会观察到的现象是（ ）
A．先成虚像，后成实像
B．笔尖一直变长变大
C．到某一位置，笔尖突然改变方向
D．笔尖先变长变大，后变短变小
6．（2020·上海闵行·中考真题）在做凸透镜成像的实验中发现，当物体与凸透镜相距u=8cm时，经凸透镜成正立的像；当物体距凸透镜u=12cm时，成倒立的像。则下列判断一定正确的是（ ）
A．当物体距凸透镜u=20cm时，成放大的实像
B．当物体距凸透镜u=20cm时，成缩小的实像
C．当物体距凸透镜u=16cm时，成缩小的实像
D．当物体距凸透镜u=16cm时，成放大的实像
7．（2021·广西江州·中考真题）如图所示的有关光现象中，说法正确的是（ ）
A． 图中，观众能从多角度看到银幕上的图像，是由于在银幕发生了镜面反射
B． 图中，圆形的露珠相当于凸透镜，叶脉在这个“凸透镜”中成正立、放大的虚像
C． 图中，小猫没有叉到鱼，是因为光从空气射入水中发生了折射的缘故
D． 图中，彩虹成因与日环食的成因相同
8．（2021·陕西城固·中考真题）关于透镜，下列说法正确的是（ ）
A．凹透镜的中央厚，边缘薄
B．凸透镜有焦点，凹透镜没有焦点
C．凸透镜成的像都是实像
D．平行于主光轴的光线经过凸透镜后会聚于焦点
9．（多选）（2021·山东岚山·中考真题）“海上观日出”是许多日照市民早晨的必修课，下面关于光现象的解释正确的是（ ）
A．当第一丝阳光进入我们的眼睛时，其实太阳还在地平线以下，是发生折射现象
B．海中小船的倒影是光的反射形成的，是实像
C．当太阳升起，海水发出耀眼的光芒，是发生了镜面反射
D．摄影爱好者拍出太阳的“像”是实像
10．（多选）（2021·山东崂山·中考真题）以下光学元件能够成实像的是（ ）
A．照相机镜头 B．望远镜的物镜 C．显微镜的目镜 D．汽车后视镜
11．（多选）（2021·广东龙华·中考真题）在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏于如图所示的位置时，光屏上呈现一个清晰的烛焰的像。下列说法正确的是（ ）
A．此时成倒立、放大的实像，与投影仪原理相同
B．此凸透镜的焦距可能会大于15cm
C．透镜不动，蜡烛和光屏同时向右移动，光屏能成实像且像逐渐变小
D．若将近视眼镜片靠近凸透镜左侧放置，适当向右移动光屏，光屏上能成清晰的实像
12．（多选）（2021·山东青岛·中考真题）在“探究凸透镜成像的规律”实验中，如图放置器材，此时光屏上呈现倒立、等大的像，下列说法正确的是（ ）
A．凸透镜的焦距是10cm
B．根据蜡烛移动到刻度尺上20m处的成像特点，可制成幻灯机
C．若将蜡烛向左移动，需将光屏向左移动才能重新找到清晰的像
D．若将凸透镜换成薄玻璃板，光屏上可以找到正立、等大的像
13．（多选）（2021·河北路北·中考真题）将一凸透镜正对太阳，可在距凸透镜10cm处得到一个最小、最亮的光斑。现将该凸透镜和蜡烛、光屏安装到光具座上，如图所示位置时光屏上成清晰的像。下列说法正确的是（ ）
A．此时图中的成像特点与投影仪的成像特点相同
B．将蜡烛移到55cm刻度处，移动光屏，在光屏上得不到像
C．在凸透镜左侧附近放一近视眼镜，光屏向左移动光屏上可再次得到清晰的像
D．蜡烛和光屏不动，将凸透镜移到45cm刻度处，在光屏上仍能得到清晰的像
14．（2021·广东广州·中考真题 ）蜡烛放在如图所示的位置，通过透镜成倒立、等大的像。蜡烛上A点发出一束平行于主光轴的光线，请在图中画出入射光线经透镜的折射光线。
1.【答案】B
【详解】
老花眼镜的镜片是凸透镜，根据凸透镜成像规律可知物体在二倍焦距以外时成倒立、缩小的实像；物体在一倍焦距和二倍焦距之间时成倒立、放大的实像；物体在二倍焦距处时成倒立、等大的实像，物体在一倍焦距以内成正立放大虚像，综上所述，不能成倒立的虚像。故B符合题意。ACD不符合题意。
故选B。
2.【答案】B
【详解】
盛水的透明塑料瓶相当于一个凸透镜，可以将射来的太阳光会聚在一点上，会聚点的温度比较高，可能会引起火灾。
故选B。
1.【答案】D
【详解】
A．由图可知，物体在甲区域内时，物距大于两倍焦距，成倒立、缩小的实像，照相机是利用这一原理工作的，故A正确，A不符合题意；
B．由图可知，物体在乙区域内时，物距大于一倍焦距且小于两倍焦距，成倒立、放大的实像，投影仪是利用这一原理工作的，故B正确，B不符合题意；
C．由图可知，物体在丙区域内时，物距小于一倍焦距，成正立、放大的虚像，放大镜是利用这一原理工作的，故C正确，C不符合题意；
D．当物距等于一倍焦距时，不成像，此时也就无法观察到物体的像，故D错误，D符合题意。
故选D。
2.【答案】D
【详解】
A．图a中，漫反射的光线杂乱无章，但每条光线都遵循光的反射定律，光线杂乱无章是由于反射面凹凸不平造成的，故A错误；
B．图b中，木工师傅利用光沿直线传播的原理来检测木板是否光滑平整，光的传播方向为光由物体进入人眼，故B错误；
C．图c中，物体成像在视网膜后，是远视眼成像情况，应该配戴凸透镜来矫正，故C错误；
D．图d中，太阳光经过三棱镜色散后，形成七色光带，说明太阳光不是单色光，是由七色光组成的，故D正确。
故选D。
1.【答案】B
【详解】
显微镜的物镜相当于投影仪，成倒立、放大的实像，目镜相当于放大镜，倒立、放大的实像在目镜的一倍焦距以内，成正立、放大的虚像，故B符合题意。
故选B。
2.【答案】A
【详解】
A．湖中的倒影是平面镜成像，其实质是光的反射，故A符合题意；
B．杯中的筷子发生弯折，是光在空气与水的界面发生折射的结果，故C不符合题意；
C．日食的形成是月亮运动到了太阳和地球之间，挡住了射向地球的太阳光形成的，是光的直线传播造成的，故C不符合题意；
D．放大镜下的手指，是凸透镜的成像的应用，属于光的折射，故D不符合题意。
故选A。
3.【答案】B
【详解】
近视眼是由于晶状体对光线的会聚作用太强造成的，使远处物体射来的光线会聚在视网膜的前方。由图知，③图的入射光线会聚在视网膜的前方，所以③图表示了近视眼的成像情况。结合图示可知，为了使像刚好成在视网膜上，需要使入射光线发散一些，所以应佩戴对光线具有发散作用的凹透镜来矫正，则①图能正确表示近视眼的矫正情况。
故选B。
4.【答案】A
【详解】
AB．甲图成正立放大的虚像，物距小于焦距，即书本应放在凸透镜l倍焦距以内；乙图成倒立放大的实像，物距在凸透镜l倍焦距和2倍焦距之间，即书本应放在凸透镜1倍焦距和2倍焦距之间，故A正确，B错误；
CD．甲图中成正立放大的虚像，可应用于放大镜；乙图中成倒立放大的实像，可应用于投影仪，故CD错误。
故选A。
5.【答案】B
【详解】
ABCD．装满水的玻璃瓶相当于一个凸透镜，当笔尖离玻璃瓶较近时，玻璃瓶相当于放大镜，成正立放大的虚像；当笔尖离玻璃瓶较远时（物距大于焦距），成倒立的实像，所以先成虚像，后成实像；当铅笔由靠近瓶子的位置逐渐远离时，先成虚像后成实像，且虚像是正立的、实像是倒立的，所以到达某一位置时，笔尖会突然改变方向；凸透镜成虚像时，物远像远像变大（即越靠近焦点，虚像越大），凸透镜成实像时，物远像近像变小，所以，把笔由靠近玻璃瓶的位置向远处慢慢移动时，笔尖先变长变大，后变短变小，由此可知，不会观察到的现象是笔尖一直变长变大，故ACD不符合题意，B符合题意。
故选B。
6.【答案】D
【详解】
当物体与凸透镜相距u=8cm时，经凸透镜成正立的像，此时物距小于焦距；当物体距凸透镜u=12cm时，成倒立的像，此时物距大于焦距，则焦距为
8cm
CD．当物距为16cm时，物体在一倍焦距与二倍焦距之间，成放大的像，故C错误，D正确。
故选D。
7.【答案】B
【详解】
A．观众能从各个角度看到银幕上的图象，是由于光在银幕上发生了漫反射，故A错误；
B．露珠相当于凸透镜，叶脉在凸透镜的一倍焦点以内，成正立、放大的虚像，所以草地或树叶上的露珠下面的叶脉看起来比实际大，故B正确；
C．看水中的鱼时，由于光从水中进入空气中时，折射角大于入射角，小猫逆着射来的光线看去，看到的鱼的位置比实际的位置要浅，所以小猫没有叉到鱼，故C错误；
D．雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的；日环食是月球运动到地球和太阳之间，月球遮挡了太阳射向地球的光线，地球上某区域的人会看到日环食，某区域的人会看到日偏食，都是光的直线传播形成的，故D错误。
故选B。
8.【答案】D
【详解】
A．凹透镜是中间薄边缘厚的透镜，故A错误；
B．凸透镜有两个实焦点，凹透镜有两个虚焦点，故B错误；
C．凸透镜的物距小于焦距即时，成正立、放大的虚像，故C错误；
D．凸透镜的特殊光线：平行于主光轴的光线经过凸透镜后会聚于焦点，故D正确；
故选D。
9.【答案】ACD
【详解】
A．大气层并非均匀，而是在地面附近稠密，空中稀薄，且越到高空越稀薄。太阳光在不均匀的大气中传播时，会发生折射，使光的传播路径成为曲线。造成当太阳还在地平线以下时，太阳光就进入了我们的眼睛。故A正确；
B．海中小船的倒影是光的反射形成的，平面镜成像现象，平面镜所成的像是虚像。故B错误；
C．海水水面平整光滑，太阳光照在水面上会发生镜面反射。太阳光被反射进入人眼，人会看见耀眼的光芒。故C正确；
D．摄影爱好者照相机所成的像是物体倒立，缩小的实像。故D正确。
故选ACD。
10.【答案】AB
【详解】
A．照相机镜头是凸透镜，成倒立、缩小的实像，故A符合题意；
B．望远镜的物镜相当于照相机的镜头，成倒立、缩小的实像，故B符合题意；
C．显微镜的目镜相当于放大镜，成的像是正立、放大的虚像，故C不符合题意；
D．汽车的观后镜是凸面镜，成虚像，故D不符合题意。
故选AB。
11.【答案】AD
【详解】
AB．由图示知，此时物距小于像距，则光屏上承接到的像是倒立、放大的实像，所以与投影仪的原理相同，而物距为20cm，像距为30cm，即
2f>20cm>f，30cm>2f
所以
15cm>f>10cm
故A正确，B错误；
C．据凸透镜的成像特点知，当图示中的透镜不动，蜡烛和光屏同时向右移动，而移动的过程物距变小，像距变大，则像变大，故C错误；
D．近视眼镜镜片是凹透镜，对光线有发散作用，将其置于凸透镜的左侧，则会将烛焰发出的光线先发散，折射光线的会聚距离会变远，即成像的距离会变远，所以应将光屏向右移，便可承接到清晰的像，故D正确。
故选AD。
12.【答案】AC
【详解】
A．当蜡烛、凸透镜、光屏的位置如图所示时，像距等于物距，则成倒立等大的实像，所以在光屏上观察到烛焰清晰的等大的实像；则
2f=20cm
所以
f=10cm
故A正确；
B．蜡烛移动到刻度尺上20m处，物距
u=50cm-20cm=30cm＞2f
成倒立缩小的实像，照相机根据此原理制成的，故B错误；
C．当蜡烛向左移动时，物距变大，像距会变小，要在光屏上再次获得清晰的像，可以将光屏向左方向适当移动，找到清晰的像，故C正确；
D．把凸透镜换成薄玻璃板，移动光屏，平面镜所成的像是虚像，光屏上始终不能呈现烛焰的像，故D错误。
故选AC。
13.【答案】BD
【详解】
A．由图可知，凸透镜成实像时，物距大于像距，成倒立、缩小的实像，是照相机的原理，故A错误；
B．将蜡烛移到55cm刻度处，成正立、放大的虚像，光屏上不成像，故B正确；
C．近视眼镜是凹透镜，且凹透镜对光线有发散作用，若将凹透镜放在凸透镜和蜡烛之间，像会远离凸透镜，所以将光屏像远离凸透镜的方向移动，即向右移动，才能使蜡烛的像变清晰，故C错误；
D．蜡烛和光屏不动，将凸透镜移到45cm刻度处，则物距变为15cm，像距变为30cm，与如图所示位置物距和像距互换，根据折射光路是可逆的，成倒立放大的实像，在光屏上仍能得到清晰的像，故D正确。
故选BD。
14.【答案】
【详解】
蜡烛放在如图所示的位置，物距为
u=20cm
蜡烛通过凸透镜成倒立、等大的像，此时
u=2f=20cm
则凸透镜的焦距
f=10cm
凸透镜右侧的焦点在凸透镜右侧“10”刻度处，平行于凸透镜主光轴的光线将凸透镜折射后，折射光线过凸透镜另一侧的焦点，如图所示：
考向03 透镜及其应用
1．（2021·广西江州·中考真题）如图所示，小东同学用一个焦距未知的凸透镜、蜡烛、光屏、光具座等器材，探究凸透镜的成像规律：
（1）如图甲所示，该凸透镜的焦距是______cm；
（2）实验前，小东发现所成像在光屏上的位置如图乙，则他应首先向______（填“上”或“下”）调整光屏，使烛焰、凸透镜、光屏三者中心大致在____________；
（3）如图丙所示，当蜡烛移至35cm刻度线处时，移动光屏（图丙中光屏未画出），使光屏上成倒立、______（填“放大”、“缩小”或“等大”）的实像，生活中的______（填“照相机”、“投影仪”或“放大镜”）就是利用这个原理制成的；
（4）若在图乙中将凸透镜移到55cm刻度线处，则将光屏移动到________cm刻度线处，可以再次看到清晰的像。如果用遮光罩将凸透镜的上半部分罩住，则光屏上所成的像是___________（填“不完整的像”、“完整的像”、“完整的像但较暗”）。
【答案】10.0 上 同一高度 放大 投影仪 75 完整的像但较暗
【详解】
解：（1）[1]由甲图知，平行光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用，光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为
（2）[2][3]由乙图知，像呈在光屏的上方，要使像能成在光屏的中央，因为成的是倒立的实像，所以，应将光屏向上调整；使烛焰、凸透镜、光屏三者中心大致在同一高度，目的是使像成在光屏的中心。
（3）[4][5]当蜡烛移至35cm刻度线处时，此时物距等于15cm，位于一倍焦距和二倍焦距时，成倒立、放大的实像，应用为投影仪。
（4）[6]若在图乙中将凸透镜移到55cm刻度线处时，蜡烛距离透镜的距离为20cm，即刚好为2倍焦距，根据凸透镜成像的原理知，此时像距也应该为20cm，所以光屏应该移动到75cm。
[7]遮住凸透镜的上半部，仍是凸透镜，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像完整但变暗。
注意：
1.遮住凸透镜的上半部，仍是凸透镜，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像完整但变暗。
2.凸透镜成像规律总结：
（1）焦点是成实像和虚像的分界点；
（2）二倍焦距处是成放大实像和缩小实像的分界点；
（3）倒立的都是实像、正立的都是虚像；
（4）当u>v时，像是缩小的；反之，像是放大的；
（5）成实像时：当物距减小时，像距和像都增大；反之，物距增大，像和像距都减小。简言之“物近像远像变大；”
（6）无论是成实像还是虚像，只要物体向焦点靠近，所成的像都变大；
（7）像与物左右相反，上下相反；
（8）凸透镜破损或有污渍，不影响成像的完整性，只是让像变暗；
（9）物和像在透镜同侧的是虚像；异侧的是实像。
【考纲要求】
1.了解凸透镜、凹透镜对光的作用；
2.知道凸透镜的焦点、焦距和主光轴；
3.理解凸透镜成放大、缩小实像和虚像的条件；
4.知道照相机、幻灯机和放大镜的原理；
5.知道近视眼和远视眼的矫正；
6.了解望远镜、显微镜的工作原理。
【知识网络】
【考点梳理】
考点一、透镜
1、凸透镜：
（1）中间厚边缘薄的透镜叫凸透镜。
（2）凸透镜对光线有会聚作用。
（3）凸透镜的三条特殊光线【高清课堂：中考复习—透镜及其应用 三条特殊光线】
2、凹透镜：
（1）中间薄边缘厚的透镜叫凹透镜。
（2）凹透镜对光线有发散作用。
（3）凹透镜的三条特殊光线：
3、透镜的主光轴和光心：
如下图所示：透镜上通过两个球心的直线CC′叫主光轴；主光轴上有一个特殊点，通过该点的光其传播方向不变，这个点是光心。
4、凸透镜的焦点、焦距
（１）焦点：凸透镜能使跟主轴平行的光线会聚在主光轴上的一点，这点叫透镜的焦点，用“F”表示。
（２）焦点到光心的距离叫焦距，用“f”表示。
要点诠释：
1、凡是透光性能优良的材料都能磨制成透镜，如冰、水晶、金刚石、高分子透明树脂、有机玻璃等。透镜是一种模型，常见的物体如近视镜、远视镜、放大镜，甚至一滴水都可以看做是一个透镜。
2、凸透镜对光具有会聚作用，并不是说光通过凸透镜后一定会聚在一点或一定是一束会聚光束。会聚是相对于不发生折射时的光来说的。
3、凹透镜对光具有发散作用，并不是说通过凹透镜后的光束一定是发散的或延长不相交。发散是相对于不发生折射时的光来说的。
考点二、凸透镜成像规律及应用
1、探究凸透镜成像规律：
（1）从左向右依次放置蜡烛、凸透镜、光屏。
（2）调整它们的位置，使三者在同一直线（光具座不用）；
（3）调整它们，使烛焰的中心、凸透镜的中心、光屏的中心在同一高度。
2、凸透镜成像规律总结：
（1）焦点是成实像和虚像的分界点；
（2）二倍焦距处是成放大实像和缩小实像的分界点；
（3）倒立的都是实像、正立的都是虚像；
（4）当u>v时，像是缩小的；反之，像是放大的；
（5）成实像时：当物距减小时，像距和像都增大；反之，物距增大，像和像距都减小。简言之“物近像远像变大；”
（6）无论是成实像还是虚像，只要物体向焦点靠近，所成的像都变大；
（7）像与物左右相反，上下相反；
（8）凸透镜破损或有污渍，不影响成像的完整性，只是让像变暗；
（9）物和像在透镜同侧的是虚像；异侧的是实像。
3、利用三条光线完成凸透镜成像规律作图：
①画一直线表示主光轴；
②把透镜放在主光轴中央，从透镜的位置开始在左右两边的轴上用粉笔标出等于焦距和2倍焦距的位置；
③物体分别设三个位置；（u＜f、f＜u＜2f、u＞2f）
④画出平行于主光轴的光线被凸透镜折射后经过焦点的光线；
⑤通过焦点的光线被凸透镜折射以后平行于主光轴射出；
⑥两条折射光线在透镜另一侧相交于一点；
⑦过这一点作垂直主光轴的线，这就是物体的像；
⑧若两条折射光线在透镜另一侧不相交，反向延长，交于物体与透镜同侧；
⑨过这一点作垂直主光轴的线，用虚线表示其成的虚像，如图所示:
要点诠释：
凸透镜成像规律：
物距（u）
像的性质
像距(v)
应用
倒正
实虚
放大或缩小
u>2f
倒立
实像
缩小
f
u=2f
倒立
实像
等大
v=2f
实像大小转折点
f
实像
放大
v>2f
幻灯机
u=f
不成像
像的虚实转折点
u
v>u
放大镜
考点三、生活中的凸透镜及应用
1、照相机：镜头相当于凸透镜，来自物体的光经过照相机镜头后会聚在胶片上，成倒立、缩小的实像。
2、投影仪：镜头相当于凸透镜，来自投影片的光通过凸透镜后成像，再经过平面镜改变光的传播方向，使屏幕上成倒立、放大的实像。
3、放大镜：成正立、放大的虚像。
4、显微镜：物镜焦距较短，物体通过它成倒立、放大的实像（像投影仪的镜头）；目镜焦距较长，物镜成的像经过它成放大的虚像（像放大镜）。
5、望远镜：（开普勒望远镜）物镜的作用是使远处的物体在焦点附近成实像，目镜的作用相当于一个放大镜，用来把这个像放大。
要点诠释：
1、为了使幕上的像“正立”（朝上），幻灯片要倒着插。
2、照相机的镜头相当于一个凸透镜，暗箱中的胶片相当于光屏，我们调节调焦环，并非调焦距，而是调镜头到胶片的距离，物离镜头越远，胶片就应靠近镜头。
考点四、眼睛和眼镜
近视眼和远视眼的成因及纠正
近视眼
远视眼
表现
只能看清近处的物体，看不清远处的物体。
只能看清楚远处的物体、看不清近处的物体。
成因
晶状体变得太厚，折射光的能力太强或由于眼球在前后方向上太长，视网膜距晶状体过远，来自远处的光会聚在视网膜之前，视网膜上得不到清晰的像。如图：
晶状体太薄，折光能力太弱，或者是眼球在前后方向上太短，来自近处物体的光线发散程度较大，光会聚到了视网膜之后。
矫正
1.（2021·黑龙江铁锋·中考真题）晓雯探究凸透镜的成像规律，进行了如下操作并得到了相关结论。
（1）如图所示，让太阳光正对着凸透镜照射，把光屏置于另一侧。改变光屏与凸透镜间的距离.直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距是_______cm
（2）将蜡烛，透镜和光屏放在光具座上，并使烛焰中心，和光屏中心在凸透镜的____________上
（3）晓雯按照实验步骤做了四次实验，下表是几次实验数据
实验序号
物距u/cm
像距v/cm
像的性质
1
40
13
A
2
20
B
倒立、等大的实像
3
13
C
倒立、放大的实像
4
6
无
正立、放大的虚像
①在表中空格内填写相应内容.A _______B_________ C_______
②当烛焰从远处逐渐靠近透镜时，像的大小如何变化_______（选填“变大”“变小”“先变大后变小”“先变小后变大”）
③晓雯做到第3次实验时，蜡烛由于燃烧而变短了一点，此时，像会成在光屏的_________半部分（选填“上”或“下”），如果想让像成在光屏中央，应将透镜向________移动（选填“上”或“下”）。
【答案】10.0 主光轴 倒立缩小实像 20 40 先变大后变小 上 下
【详解】
（1）[1]与凸透镜主光轴平等的光经凸透镜折射后，会聚在焦点，形成一个最小的光斑。此光斑距凸透镜的距离等于透镜的焦距。凸透镜在50.0cm刻度线处，光屏在60.0cm刻度线处，故此凸透镜的焦距为10.0cm。
（2）[2]让烛焰中心、光屏中心、凸透镜的中心在同一条直线上，可以保证像成在光屏的中央，取得较好的实验效果。这条直线恰好和透镜的主光轴重合。
（3）[3]物距为40cm，大于透镜的2倍焦距，所以成的像的性质为：倒立缩小的实像。
[4]当物体经凸透镜成等大的实像的条件是：物距等于像距，故此时像距为20cm。
[5]因为光路是可逆的。凸透镜第一次成像时，物距为40cm时，像距为13cm。那么，当物距为13cm时，也能成像，像距为40cm。
[6]物体由远处逐渐靠近透镜，成像分两种情况：当物体由远处向焦点靠近时，成的是实像，此时像是逐渐变大的。当物体由刚过焦点向透镜靠近时，成的是放大的虚像，此时，物体离透镜越近，虚像越小。所以整个过程中，像是先变大后变小。
[7][8]以烛焰发出的通过透镜中心的光线为例为说明问题（此光线在通过透镜中心时传播方向不变）。当蜡烛变短时，烛焰高度下降，它发出的这条光线通过透镜中心会照在光屏的上方。因此，当蜡烛变短时，它通过透镜成的像在光屏的上方。要使像依然成在光屏的中心，应该把透镜向下移动。
2．（2021·广东佛山·中考真题）某同学利用图示装置来研究凸透镜成像规律。
（1）实验前，应调整烛焰、凸透镜和光屏三者的中心在_________，实验过程中，当蜡烛燃烧一段时间后会变短，烛焰的像会往________（选填“上”或“下”）偏离光屏中心；
（2）当蜡烛位于图中的B处时，移动光屏到D处，观察到光屏上呈现清晰的像，此时像和物大小相等，则该凸透镜焦距为___________cm；
（3）保持凸透镜位置不变，当蜡烛位于光具座上A处时，移动光屏成清晰的像，成的是___________（选填“正立”或“倒立”）的像。据此原理，人们制成的光学仪器是___________；
（4）在保持（3）中蜡烛和光屏位置不变的情况下，将凸透镜向___________（选填“左”或“右”）移动，可以得到清晰放大的像。
【答案】同一高度 上 10.0 倒立 照相机 左
【详解】
（1）[1]在实验前应调节光屏、凸透镜、蜡烛的高度，使烛焰的中心、凸透镜的中心、光屏的中心大致在同一高度处，是要使烛焰的像成在光屏的中央。
[2]凸透镜成像时，实像都是倒立的，蜡烛变短，烛焰向下移动，则像向上移动。
（2）[3]根据图中数据知道，物距是
u=v=20.0cm
由于当物距等于2f时，成倒立、等大的实像，像距等于2f，则可知
20.0cm=2f
即透镜的焦距
f=10.0cm
（3）[4][5]当蜡烛位于光具座上A处时，由图知道，u＞2f，则成倒立、缩小的实像，此规律应用于照相机和摄像机。
（4）[6]由于2f＞u＞f时，成倒立、放大的实像，所以，在保持（3）中蜡烛和光屏位置不变的情况下，应将凸透镜向左移动，使物距减小，可以得到清晰放大的像。
1．（2019·山东罗庄·中考真题）学习了透镜的应用后，小永同学想尝试利用爷爷的老花眼镜的一片镜片做凸透镜成像实验，根据所学透镜成像知识，他肯定不能得到（ ）
A．放大的实像 B．倒立的虚像
C．倒立的实像 D．放大的虚像
2．（2021·上海·上外附中）近年，森林火灾频发，有调查显示，一部分森林火灾的“罪魁祸首”是装有水的瓶子。这些装有水的瓶子在阳光照射下引起茅草等物体自燃，从而导致火灾发生，装有水的瓶子所起的作用相当于（ ）
A．平面镜 B．凸透镜 C．三棱镜 D．凹透镜
1．（2021·江苏·泰兴市实验初级中学）照相机、投影仪和放大镜都是凸透镜成像原理的具体应用。如图所示，下列说法中错误的是（ ）
A．照相机：被拍物体应在甲区域内，成倒立、缩小的实像
B．投影仪：物体的投影应在乙区域内，成倒立、放大的实像
C．放大镜：被观察物体应在丙区域内，成正立、放大的虚像
D．将物体从甲区域逐渐移动到丙区域的过程中，都可以观察到物体的像
2．（2020·云南·保山第九中学）图中的光现象及其解释正确的是（ ）
A．图a，漫反射的光线杂乱无章，是由于不遵循光的反射定律
B．图b，木工师傅观察木板是否光滑平整，是因为人眼发出的光沿直线传播
C．图c，眼睛的成像情况，应该配戴凹透镜来矫正
D．图d，太阳光经过三棱镜色散，说明太阳光是由七色光组成的
1．（2021·陕西城固·中考真题）显微镜里装有一组目镜，目镜的成像原理及其作用类似于（ ）
A．平面镜 B．放大镜
C．投影仪镜头 D．照相机镜头
2．（2020·重庆南岸·中考真题）如图所示的四种情景中，属于光的反射现象的是（ ）
A．湖中的倒影 B．杯中的筷子
C．日食 D．放大镜下的手指
3．（2021·重庆·中考真题）12﹣18岁是青少年近视的高发期，长时间上网、看电视、玩手机都有可能导致近视，以下四幅图中，能正确表示近视眼的成像情况和矫正方法的是（ ）
A．②① B．③① C．②④ D．③④
4．（2017·山东天桥·中考真题）小华用凸透镜先后两次观察书本上的字，如图所示，以下说法中正确的是（ ）
A．甲图中书本应放在凸透镜l倍焦距以内 B．乙图中书本应放在凸透镜2倍焦距以外
C．甲图中的成像规律可应用于投影仪 D．乙图中的成像规律可应用于照相机
5．（2021·河南镇平·中考真题）小明做作业时，动手操作了如下的实验探究：找了一个圆柱形的玻璃瓶，里面装满水，把一支普通铅笔放在玻璃瓶的一侧，透过玻璃瓶，可以看到那支笔，如图所示，把笔由靠近玻璃瓶的位置向远处慢慢移动，不会观察到的现象是（ ）
A．先成虚像，后成实像
B．笔尖一直变长变大
C．到某一位置，笔尖突然改变方向
D．笔尖先变长变大，后变短变小
6．（2020·上海闵行·中考真题）在做凸透镜成像的实验中发现，当物体与凸透镜相距u=8cm时，经凸透镜成正立的像；当物体距凸透镜u=12cm时，成倒立的像。则下列判断一定正确的是（ ）
A．当物体距凸透镜u=20cm时，成放大的实像
B．当物体距凸透镜u=20cm时，成缩小的实像
C．当物体距凸透镜u=16cm时，成缩小的实像
D．当物体距凸透镜u=16cm时，成放大的实像
7．（2021·广西江州·中考真题）如图所示的有关光现象中，说法正确的是（ ）
A． 图中，观众能从多角度看到银幕上的图像，是由于在银幕发生了镜面反射
B． 图中，圆形的露珠相当于凸透镜，叶脉在这个“凸透镜”中成正立、放大的虚像
C． 图中，小猫没有叉到鱼，是因为光从空气射入水中发生了折射的缘故
D． 图中，彩虹成因与日环食的成因相同
8．（2021·陕西城固·中考真题）关于透镜，下列说法正确的是（ ）
A．凹透镜的中央厚，边缘薄
B．凸透镜有焦点，凹透镜没有焦点
C．凸透镜成的像都是实像
D．平行于主光轴的光线经过凸透镜后会聚于焦点
9．（多选）（2021·山东岚山·中考真题）“海上观日出”是许多日照市民早晨的必修课，下面关于光现象的解释正确的是（ ）
A．当第一丝阳光进入我们的眼睛时，其实太阳还在地平线以下，是发生折射现象
B．海中小船的倒影是光的反射形成的，是实像
C．当太阳升起，海水发出耀眼的光芒，是发生了镜面反射
D．摄影爱好者拍出太阳的“像”是实像
10．（多选）（2021·山东崂山·中考真题）以下光学元件能够成实像的是（ ）
A．照相机镜头 B．望远镜的物镜 C．显微镜的目镜 D．汽车后视镜
11．（多选）（2021·广东龙华·中考真题）在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏于如图所示的位置时，光屏上呈现一个清晰的烛焰的像。下列说法正确的是（ ）
A．此时成倒立、放大的实像，与投影仪原理相同
B．此凸透镜的焦距可能会大于15cm
C．透镜不动，蜡烛和光屏同时向右移动，光屏能成实像且像逐渐变小
D．若将近视眼镜片靠近凸透镜左侧放置，适当向右移动光屏，光屏上能成清晰的实像
12．（多选）（2021·山东青岛·中考真题）在“探究凸透镜成像的规律”实验中，如图放置器材，此时光屏上呈现倒立、等大的像，下列说法正确的是（ ）
A．凸透镜的焦距是10cm
B．根据蜡烛移动到刻度尺上20m处的成像特点，可制成幻灯机
C．若将蜡烛向左移动，需将光屏向左移动才能重新找到清晰的像
D．若将凸透镜换成薄玻璃板，光屏上可以找到正立、等大的像
13．（多选）（2021·河北路北·中考真题）将一凸透镜正对太阳，可在距凸透镜10cm处得到一个最小、最亮的光斑。现将该凸透镜和蜡烛、光屏安装到光具座上，如图所示位置时光屏上成清晰的像。下列说法正确的是（ ）
A．此时图中的成像特点与投影仪的成像特点相同
B．将蜡烛移到55cm刻度处，移动光屏，在光屏上得不到像
C．在凸透镜左侧附近放一近视眼镜，光屏向左移动光屏上可再次得到清晰的像
D．蜡烛和光屏不动，将凸透镜移到45cm刻度处，在光屏上仍能得到清晰的像
14．（2021·广东广州·中考真题 ）蜡烛放在如图所示的位置，通过透镜成倒立、等大的像。蜡烛上A点发出一束平行于主光轴的光线，请在图中画出入射光线经透镜的折射光线。
1.【答案】B
【详解】
老花眼镜的镜片是凸透镜，根据凸透镜成像规律可知物体在二倍焦距以外时成倒立、缩小的实像；物体在一倍焦距和二倍焦距之间时成倒立、放大的实像；物体在二倍焦距处时成倒立、等大的实像，物体在一倍焦距以内成正立放大虚像，综上所述，不能成倒立的虚像。故B符合题意。ACD不符合题意。
故选B。
2.【答案】B
【详解】
盛水的透明塑料瓶相当于一个凸透镜，可以将射来的太阳光会聚在一点上，会聚点的温度比较高，可能会引起火灾。
故选B。
1.【答案】D
【详解】
A．由图可知，物体在甲区域内时，物距大于两倍焦距，成倒立、缩小的实像，照相机是利用这一原理工作的，故A正确，A不符合题意；
B．由图可知，物体在乙区域内时，物距大于一倍焦距且小于两倍焦距，成倒立、放大的实像，投影仪是利用这一原理工作的，故B正确，B不符合题意；
C．由图可知，物体在丙区域内时，物距小于一倍焦距，成正立、放大的虚像，放大镜是利用这一原理工作的，故C正确，C不符合题意；
D．当物距等于一倍焦距时，不成像，此时也就无法观察到物体的像，故D错误，D符合题意。
故选D。
2.【答案】D
【详解】
A．图a中，漫反射的光线杂乱无章，但每条光线都遵循光的反射定律，光线杂乱无章是由于反射面凹凸不平造成的，故A错误；
B．图b中，木工师傅利用光沿直线传播的原理来检测木板是否光滑平整，光的传播方向为光由物体进入人眼，故B错误；
C．图c中，物体成像在视网膜后，是远视眼成像情况，应该配戴凸透镜来矫正，故C错误；
D．图d中，太阳光经过三棱镜色散后，形成七色光带，说明太阳光不是单色光，是由七色光组成的，故D正确。
故选D。
1.【答案】B
【详解】
显微镜的物镜相当于投影仪，成倒立、放大的实像，目镜相当于放大镜，倒立、放大的实像在目镜的一倍焦距以内，成正立、放大的虚像，故B符合题意。
故选B。
2.【答案】A
【详解】
A．湖中的倒影是平面镜成像，其实质是光的反射，故A符合题意；
B．杯中的筷子发生弯折，是光在空气与水的界面发生折射的结果，故C不符合题意；
C．日食的形成是月亮运动到了太阳和地球之间，挡住了射向地球的太阳光形成的，是光的直线传播造成的，故C不符合题意；
D．放大镜下的手指，是凸透镜的成像的应用，属于光的折射，故D不符合题意。
故选A。
3.【答案】B
【详解】
近视眼是由于晶状体对光线的会聚作用太强造成的，使远处物体射来的光线会聚在视网膜的前方。由图知，③图的入射光线会聚在视网膜的前方，所以③图表示了近视眼的成像情况。结合图示可知，为了使像刚好成在视网膜上，需要使入射光线发散一些，所以应佩戴对光线具有发散作用的凹透镜来矫正，则①图能正确表示近视眼的矫正情况。
故选B。
4.【答案】A
【详解】
AB．甲图成正立放大的虚像，物距小于焦距，即书本应放在凸透镜l倍焦距以内；乙图成倒立放大的实像，物距在凸透镜l倍焦距和2倍焦距之间，即书本应放在凸透镜1倍焦距和2倍焦距之间，故A正确，B错误；
CD．甲图中成正立放大的虚像，可应用于放大镜；乙图中成倒立放大的实像，可应用于投影仪，故CD错误。
故选A。
5.【答案】B
【详解】
ABCD．装满水的玻璃瓶相当于一个凸透镜，当笔尖离玻璃瓶较近时，玻璃瓶相当于放大镜，成正立放大的虚像；当笔尖离玻璃瓶较远时（物距大于焦距），成倒立的实像，所以先成虚像，后成实像；当铅笔由靠近瓶子的位置逐渐远离时，先成虚像后成实像，且虚像是正立的、实像是倒立的，所以到达某一位置时，笔尖会突然改变方向；凸透镜成虚像时，物远像远像变大（即越靠近焦点，虚像越大），凸透镜成实像时，物远像近像变小，所以，把笔由靠近玻璃瓶的位置向远处慢慢移动时，笔尖先变长变大，后变短变小，由此可知，不会观察到的现象是笔尖一直变长变大，故ACD不符合题意，B符合题意。
故选B。
6.【答案】D
【详解】
当物体与凸透镜相距u=8cm时，经凸透镜成正立的像，此时物距小于焦距；当物体距凸透镜u=12cm时，成倒立的像，此时物距大于焦距，则焦距为
8cm
CD．当物距为16cm时，物体在一倍焦距与二倍焦距之间，成放大的像，故C错误，D正确。
故选D。
7.【答案】B
【详解】
A．观众能从各个角度看到银幕上的图象，是由于光在银幕上发生了漫反射，故A错误；
B．露珠相当于凸透镜，叶脉在凸透镜的一倍焦点以内，成正立、放大的虚像，所以草地或树叶上的露珠下面的叶脉看起来比实际大，故B正确；
C．看水中的鱼时，由于光从水中进入空气中时，折射角大于入射角，小猫逆着射来的光线看去，看到的鱼的位置比实际的位置要浅，所以小猫没有叉到鱼，故C错误；
D．雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的；日环食是月球运动到地球和太阳之间，月球遮挡了太阳射向地球的光线，地球上某区域的人会看到日环食，某区域的人会看到日偏食，都是光的直线传播形成的，故D错误。
故选B。
8.【答案】D
【详解】
A．凹透镜是中间薄边缘厚的透镜，故A错误；
B．凸透镜有两个实焦点，凹透镜有两个虚焦点，故B错误；
C．凸透镜的物距小于焦距即时，成正立、放大的虚像，故C错误；
D．凸透镜的特殊光线：平行于主光轴的光线经过凸透镜后会聚于焦点，故D正确；
故选D。
9.【答案】ACD
【详解】
A．大气层并非均匀，而是在地面附近稠密，空中稀薄，且越到高空越稀薄。太阳光在不均匀的大气中传播时，会发生折射，使光的传播路径成为曲线。造成当太阳还在地平线以下时，太阳光就进入了我们的眼睛。故A正确；
B．海中小船的倒影是光的反射形成的，平面镜成像现象，平面镜所成的像是虚像。故B错误；
C．海水水面平整光滑，太阳光照在水面上会发生镜面反射。太阳光被反射进入人眼，人会看见耀眼的光芒。故C正确；
D．摄影爱好者照相机所成的像是物体倒立，缩小的实像。故D正确。
故选ACD。
10.【答案】AB
【详解】
A．照相机镜头是凸透镜，成倒立、缩小的实像，故A符合题意；
B．望远镜的物镜相当于照相机的镜头，成倒立、缩小的实像，故B符合题意；
C．显微镜的目镜相当于放大镜，成的像是正立、放大的虚像，故C不符合题意；
D．汽车的观后镜是凸面镜，成虚像，故D不符合题意。
故选AB。
11.【答案】AD
【详解】
AB．由图示知，此时物距小于像距，则光屏上承接到的像是倒立、放大的实像，所以与投影仪的原理相同，而物距为20cm，像距为30cm，即
2f>20cm>f，30cm>2f
所以
15cm>f>10cm
故A正确，B错误；
C．据凸透镜的成像特点知，当图示中的透镜不动，蜡烛和光屏同时向右移动，而移动的过程物距变小，像距变大，则像变大，故C错误；
D．近视眼镜镜片是凹透镜，对光线有发散作用，将其置于凸透镜的左侧，则会将烛焰发出的光线先发散，折射光线的会聚距离会变远，即成像的距离会变远，所以应将光屏向右移，便可承接到清晰的像，故D正确。
故选AD。
12.【答案】AC
【详解】
A．当蜡烛、凸透镜、光屏的位置如图所示时，像距等于物距，则成倒立等大的实像，所以在光屏上观察到烛焰清晰的等大的实像；则
2f=20cm
所以
f=10cm
故A正确；
B．蜡烛移动到刻度尺上20m处，物距
u=50cm-20cm=30cm＞2f
成倒立缩小的实像，照相机根据此原理制成的，故B错误；
C．当蜡烛向左移动时，物距变大，像距会变小，要在光屏上再次获得清晰的像，可以将光屏向左方向适当移动，找到清晰的像，故C正确；
D．把凸透镜换成薄玻璃板，移动光屏，平面镜所成的像是虚像，光屏上始终不能呈现烛焰的像，故D错误。
故选AC。
13.【答案】BD
【详解】
A．由图可知，凸透镜成实像时，物距大于像距，成倒立、缩小的实像，是照相机的原理，故A错误；
B．将蜡烛移到55cm刻度处，成正立、放大的虚像，光屏上不成像，故B正确；
C．近视眼镜是凹透镜，且凹透镜对光线有发散作用，若将凹透镜放在凸透镜和蜡烛之间，像会远离凸透镜，所以将光屏像远离凸透镜的方向移动，即向右移动，才能使蜡烛的像变清晰，故C错误；
D．蜡烛和光屏不动，将凸透镜移到45cm刻度处，则物距变为15cm，像距变为30cm，与如图所示位置物距和像距互换，根据折射光路是可逆的，成倒立放大的实像，在光屏上仍能得到清晰的像，故D正确。
故选BD。
14.【答案】
【详解】
蜡烛放在如图所示的位置，物距为
u=20cm
蜡烛通过凸透镜成倒立、等大的像，此时
u=2f=20cm
则凸透镜的焦距
f=10cm
凸透镜右侧的焦点在凸透镜右侧“10”刻度处，平行于凸透镜主光轴的光线将凸透镜折射后，折射光线过凸透镜另一侧的焦点，如图所示：
相关试卷
2024年中考物理一轮复习 专题03 透镜及其应用（4考点+9考向）（讲义） （全国通用）： 这是一份2024年中考物理一轮复习 专题03 透镜及其应用（4考点+9考向）（讲义） （全国通用），文件包含专题03透镜及其应用讲义原卷版docx、专题03透镜及其应用讲义解析版docx等2份试卷配套教学资源，其中试卷共55页， 欢迎下载使用。
专题03 透镜及其应用（知识+考点+分层练习）--备战2024年中考物理一轮复习考点全预测（全国通用）： 这是一份专题03 透镜及其应用（知识+考点+分层练习）--备战2024年中考物理一轮复习考点全预测（全国通用），文件包含专题03透镜及其应用原卷版docx、专题03透镜及其应用解析版docx等2份试卷配套教学资源，其中试卷共79页， 欢迎下载使用。
中考物理一轮复习考点专练专题03透镜及其应用（含解析）： 这是一份中考物理一轮复习考点专练专题03透镜及其应用（含解析），共22页。
