初中物理中考复习 专题03 透镜及其应用（练习）（学生版）

专题03  透镜成像及应用（练习）（学生版）

第一部分  基础练习

一、选择题

1．图所示，将透镜置于太阳光下，在另一侧的纸上会形成光斑，说明（　　）。

A．该光斑是由光的反射形成的；B．该光斑一定在透镜的焦点上；

C．此类透镜可以制作近视镜片；D．此类透镜对光有会聚作用

2.常言道，水火不相容，但用透明冰块磨制成的一个光学器件却可以取火，这个器件相当于下面的（  ）。

A．平面镜    B．凸面镜     C．凸透镜     D．凹透镜

3.在验证凸透镜成像实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时在光屏上得到烛焰清晰的像；若保持透镜位置不变，将蜡烛在光具座上移动5厘米，对于此时成像的性质判断正确的是（   ）。

A．一定是缩小的实像；B．可能是放大的实像；

C．一定是正立的虚像；D．可能是放大的虚像

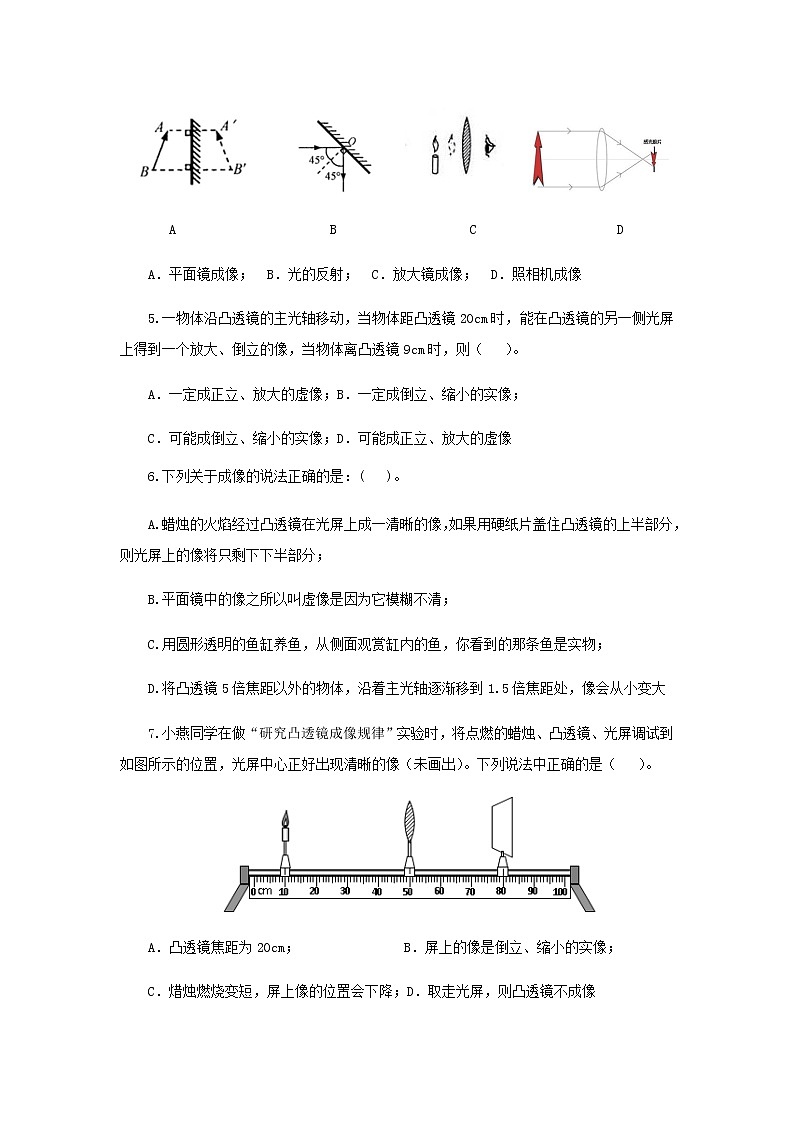

4.下列图中，作图有错误的是（   ）。

A                      B                   C                    D

A．平面镜成像；  B．光的反射；  C．放大镜成像；  D．照相机成像

5.一物体沿凸透镜的主光轴移动，当物体距凸透镜20cm时，能在凸透镜的另一侧光屏上得到一个放大、倒立的像，当物体离凸透镜9cm时，则（   ）。

A．一定成正立、放大的虚像；B．一定成倒立、缩小的实像；

C．可能成倒立、缩小的实像；D．可能成正立、放大的虚像

6.下列关于成像的说法正确的是：(   )。

A.蜡烛的火焰经过凸透镜在光屏上成一清晰的像，如果用硬纸片盖住凸透镜的上半部分，则光屏上的像将只剩下下半部分；

B.平面镜中的像之所以叫虚像是因为它模糊不清；

C.用圆形透明的鱼缸养鱼，从侧面观赏缸内的鱼，你看到的那条鱼是实物；

D.将凸透镜5倍焦距以外的物体，沿着主光轴逐渐移到1.5倍焦距处，像会从小变大

7.小燕同学在做“研究凸透镜成像规律”实验时，将点燃的蜡烛、凸透镜、光屏调试到如图所示的位置，光屏中心正好出现清晰的像（未画出）。下列说法中正确的是（   ）。

A．凸透镜焦距为20cm；               B．屏上的像是倒立、缩小的实像；

C．焟烛燃烧变短，屏上像的位置会下降；D．取走光屏，则凸透镜不成像

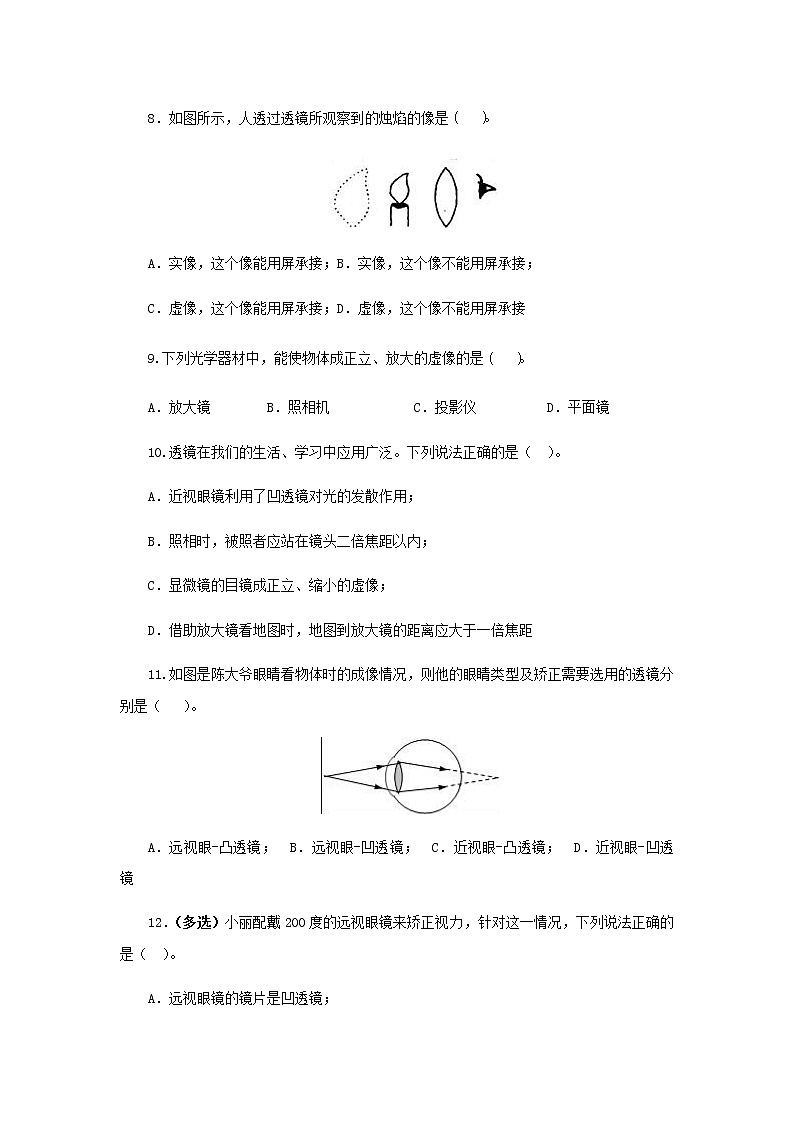

8．如图所示，人透过透镜所观察到的烛焰的像是（  ）。

A．实像，这个像能用屏承接；B．实像，这个像不能用屏承接；

C．虚像，这个像能用屏承接；D．虚像，这个像不能用屏承接

9.下列光学器材中，能使物体成正立、放大的虚像的是（  ）。

A．放大镜        B．照相机            C．投影仪          D．平面镜

10.透镜在我们的生活、学习中应用广泛。下列说法正确的是（  ）。

A．近视眼镜利用了凹透镜对光的发散作用；

B．照相时，被照者应站在镜头二倍焦距以内；

C．显微镜的目镜成正立、缩小的虚像；

D．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距

11.如图是陈大爷眼睛看物体时的成像情况，则他的眼睛类型及矫正需要选用的透镜分别是（   ）。

A．远视眼-凸透镜；  B．远视眼-凹透镜；  C．近视眼-凸透镜；  D．近视眼-凹透镜

12．（多选）小丽配戴200度的远视眼镜来矫正视力，针对这一情况，下列说法正确的是（  ）。

A．远视眼镜的镜片是凹透镜；

B．远视眼镜的镜片是凸透镜；

C．透过眼镜看小丽的眼睛，看到她的眼睛变大了；

D．透过眼镜看小雨的眼睛，看到她的眼睛变小了

二、填空题

13.凸透镜对光有          作用；把一个焦距3cm的凸透镜当放大镜使用时，物体到透镜的距离应_____________(选填“大于”、“小于”或“等于”)3cm。

14.在森林中旅游时，请不要随意丢弃饮料瓶。因为饮料瓶内进入水后，相当于一个   镜，对太阳光有      作用，容易引发火灾。

15.在探究凸透镜成像的大小与哪些因素有关的实验中：小明通过物理知识的学习，知道放大镜就是凸透镜．在活动课中，他用放大镜观察自己的手指，看到手指     的像；再用放大镜观察远处的房屋，看到房屋       的像（选填“放大”、“等大”或“缩小”）．

16.某小区楼道设有多功能电子门铃，此装置可以通过其内置摄像镜头来识别来访者．该摄像镜头相当于凸透镜，经摄像镜头所成的是＿＿＿＿（选填“正立”或“倒立”）、＿＿＿＿（选填“放大”、“缩小”或“等大”）的实像；若镜头的焦距为10cm，为了能成清晰的像，人到镜头的距离应大于＿＿＿＿cm。

17.如图所示是一款具有摄像功能的手机，摄像机的镜头相当于一个______透镜，通过镜头所成的像是______（选填“实像”或“虚像”）。若镜头的焦距为10cm，为了能成清晰的人头像，人到镜头的距离应大于______cm。

18．下列四幅图中：

（1）能够说明远视眼的成像原理的是图　　　　　　，远视眼的缺陷是晶状体的凸度过小或者眼球前后距离过　　　　　　（选填“长”或“短”）。

（2）能够表示近视眼的矫正方法的图是　　　　　　，近视眼看不清　　　　　　（选填“近”或“远”）处的物体。

三、作图题

19.如图所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′。

20．根据光通过透镜前后的方向，在图中的虚框内画上适当类型的透镜。

四、实验探究题

21.在用光具座研究凸透镜成像规律的实验中：

（1）测量凸透镜的焦距如图所示，则该凸透镜的焦距为        cm。

（2）将蜡烛、凸透镜、光屏依次放在光具座上，并且要让烛焰中心、透镜中心、光屏中心在同一             。

（3）上表是小王实验时记录数据的一部分，比较①②组数据可得出的规律是：物距大于二倍焦距时，凸透镜成倒立缩小的实像，这一规律可应用于         （选填“放大镜”、“照相机”、“投影仪”）。

22.（1）如图甲所示，有两束光线射向凸透镜，请完成光路（F为焦点，O为光心）；

（2）某同学利用上述凸透镜来探究“凸透镜成像规律”：

①如图乙所示，让平行光经过凸透镜后，在光屏上出现一个最小最亮的光斑，由此可知，凸透镜的焦距是       cm；

②蜡烛与凸透镜的位置如图丙所示，移动光屏，在光屏上能形成淸晰的倒立的、     （选填“放大”、“等大”或“缩小”）的像，根据此原理可以制成       （选填“放大镜”、“投影仪”或“照相机”）；

③如果保持蜡烛和凸透镜的位置不变，把光屏向右移动一小段距离后，要想在光屏上再次得到清晰的像，可在蜡烛与凸透镜之间放一个      （选填“近视眼镜”或“远视眼镜”）。

第二部分  提高练习

一、选择题

1．（2020·咸宁）关于常见的光学仪器，下列说法正确的是（　　）。

A．焦距越小的凸透镜，对光的会聚作用越明显；

B．校园内安装的监控摄像头，相当于一个凹透镜；

C．想要矫正近视眼，要用适当的凸透镜片做成眼镜；

D．平行于主光轴的光，通过凹透镜后一定经过焦点

2.（2020·鄂州）如图是小强用手机、透镜和纸盒自制的简易投影仪，能将手机上的画面放大投射到白色墙上。下列说法正确的是（　　）。

A. 手机屏幕到透镜的距离应大于透镜的二信焦距；

B. 白色墙上呈现的是手机画面倒立、放大的实像；

C. 若用不透明的硬纸板遮住透镜的一部分，白色墙上的画面将不再完整；

D. 从各个角度都能清楚地看到白色墙上的像，是因为墙对光发生了镜面反射

3．（2020·淮安）将如图甲所示的黑白卡片放在一只未装满水的薄高脚玻璃杯后面，在高脚杯前方观察到的现象如图乙所示，此时装水部分的高脚杯和杯内水的组合相当于一个（　　）。

A．凸透镜 B．凹透镜 C．凸面镜 D．凹面镜

4.（2020·镇江）当蜡烛､透镜甲和光屏放置在图示位置时，烛焰在光屏上成清晰的像，现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向左移动距离s，方可在光屏上再次成清晰的像。则（   ）。

A. 透镜甲的焦距为20cm B. 透镜甲的焦距比乙的大

C. 第二次所成的像是放大的 D. 光屏移动的距离s<10cm

5.（2020·南通）在“探究凸透镜成像的规律”的实验中，光屏上得到一个倒立､等大的实像，若想再模拟照相机的成像原理，应将（  ）。

A. 蜡烛和光屏都远离透镜 B. 蜡烛和光屏都靠近透镜

C. 蜡烛远离透镜且光屏靠近透镜 D. 蜡烛靠近透镜且光屏远离透镜

6.（2020·广安）如图所示，凸透镜的焦距为10cm，此时蜡烛在光屏上成一个清晰的像｡凸透镜的位置固定不変，只移动点燃的蜡烛和光屏，下列说法正确的是（　　）。

A. 把蜡烛移到刻度值为30cm处，再向左移动光屏，能在光屏上得到倒立缩小的清晰实像，成像规律可以应用于照相机；

B. 把蜡烛移到刻度值为14cm处，再向右移动光屏，能在光屏上得到倒立放大的虚像，成像规律可以应用于投影仪；

C. 把蜡烛移到刻度值为5cm处，再向右移动光屏，能在光屏上得到正立放大的虚像成像规律可以应用于放大镜；

D. 蜡烛在光屏上已成一个清晰的像，如果在蜡烛和透镜之间放一个近视眼镜，为了在光屏上重新得到清晰的像，光屏应向左移动

7．（2020·湘潭）随着科技的发展，我们进入了“刷脸”时代。“刷脸”时人脸面对摄像头（相当于一个凸透镜），经系统自动拍照、扫描，确认相关信息后，即可迅速完成身份认证。在系统拍照过程中（　　）。

A．人脸是光源；

B．人脸经摄像头成缩小倒立的实像；

C．人脸经摄像头成像的原理与平面镜相同；

D．人脸应保持在透镜的一倍焦距到两倍焦距之间

8．（2020·咸宁）关于常见的光学仪器，下列说法正确的是（　　）。

A．焦距越小的凸透镜，对光的会聚作用越明显；

B．校园内安装的监控摄像头，相当于一个凹透镜；

C．想要矫正近视眼，要用适当的凸透镜片做成眼镜；

D．平行于主光轴的光，通过凹透镜后一定经过焦点

二、填空题

9.（2020·龙东）在“探究凸透镜成像规律”实验中，将凸透镜正对着太阳光，在距高凸透镜 15cm处得到一个最小最亮的光斑，则该透镜的焦距为      cm。若将一个物体放在此透镜前40cm处，可在透镜另一侧光屏上得到一个倒立         (放大，等大，缩小）的实像。

10．（2020·哈尔滨）小明同学用一个凸透镜观察洗手液的商标，成像情况如图甲，若想再看到倒立、放大的像，应将凸透镜向　   　移动，图乙的成像原理可应用于　   　。（选填“照相机”或“放大镜”）

11．（2020·齐齐哈尔）购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。“刷脸”支付过程中，摄像头相当于　   　（选填“凸”或“凹”）透镜，面部经摄像头成倒立、　   　（选填“缩小”、“等大”或“放大”）的实像。

12.（2020·十堰）如图是张老师利用手机直播网课的情景。手机的镜头相当于______。当手机取景框内只看到电子白板时，为了让同学们同时看到两边黑板上板书的文字，手机应该_______（选填远离”或“靠近”）黑板，黑板上文字所成的像是______（选填“放大”或“缩小”）的像。

三、作图题

13.（2020·广安）请将下图中的光路图补充完整｡

14.（2020·呼和浩特）如图所示，画出两条光线经凸透镜折射后的光路图。

四、实验探究题

15.（2020·荆州）在“探究凸透镜成像的规律”实验中，凸透镜的焦距为10 cm。

(1)如图所示，若不移动蜡烛和凸透镜的位置，要在光屏上得到清晰的像，应将光屏移到标尺刻度的______范围内（选填标号）；

A．40~ 50 cm       B．50~ 60 cm        C．60~ 70 cm        D．70~ 80 cm

(2)若将图中蜡烛逐渐远离凸透镜的过程中，所成的像将逐渐变______（“大”或“小”）。利用这个规律可知∶我们在照毕业合影时，如果最边缘的两个同学未进入取景框，则此时摄像师应______（“靠近”或“远离”）我们；

(3)若将蜡烛放在图中离凸透镜8 cm处，此时______（“能”或“不能”）在光屏上找到像。

16.（2020·通辽）如图所示，请回答下列问题：

(1)如图甲所示，一束平行光通过凸透镜在光屏上形成一个最小最亮的光点。若用此凸透镜探究凸透镜成像规律，在乙图的基础上将蜡烛移至20cm刻度线处，则应将光屏______（选填“远离”或“靠近”）凸透镜，再次在光屏成倒立、______（选填“放大”“等大”或“缩小”）的实像；

(2)在乙图的基础上，保持蜡烛、凸透镜位置不动，在蜡烛和凸透镜之间放置______（选填“远视镜"或“近视镜”），将光屏远离后，会再次在光屏成清晰的像；

(3)如果将凸透镜换成平面镜，保持蜡烛与平面镜的距离不动，移动光屏到合适位置，______（选填“能”或“不能"）在光屏成清晰的像。
