第一级：物理观念——学考达标

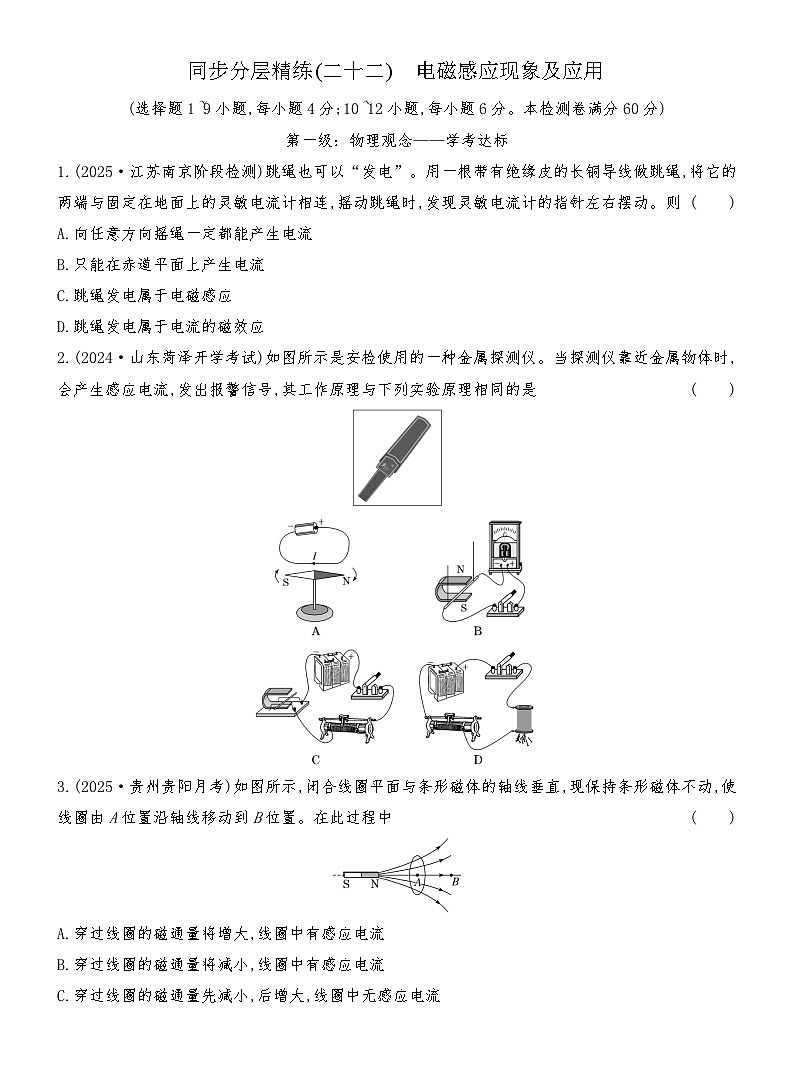

1.(2025·江苏南京阶段检测)跳绳也可以“发电”。用一根带有绝缘皮的长铜导线做跳绳,将它的两端与固定在地面上的灵敏电流计相连,摇动跳绳时,发现灵敏电流计的指针左右摆动。则( )
A.向任意方向摇绳一定都能产生电流
B.只能在赤道平面上产生电流
C.跳绳发电属于电磁感应
D.跳绳发电属于电流的磁效应
2.(2024·山东菏泽开学考试)如图所示是安检使用的一种金属探测仪。当探测仪靠近金属物体时,会产生感应电流,发出报警信号,其工作原理与下列实验原理相同的是( )
3.(2025·贵州贵阳月考)如图所示,闭合线圈平面与条形磁体的轴线垂直,现保持条形磁体不动,使线圈由A位置沿轴线移动到B位置。在此过程中( )
A.穿过线圈的磁通量将增大,线圈中有感应电流
B.穿过线圈的磁通量将减小,线圈中有感应电流
C.穿过线圈的磁通量先减小,后增大,线圈中无感应电流
D.穿过线圈的磁通量先增大,后减小,线圈中无感应电流

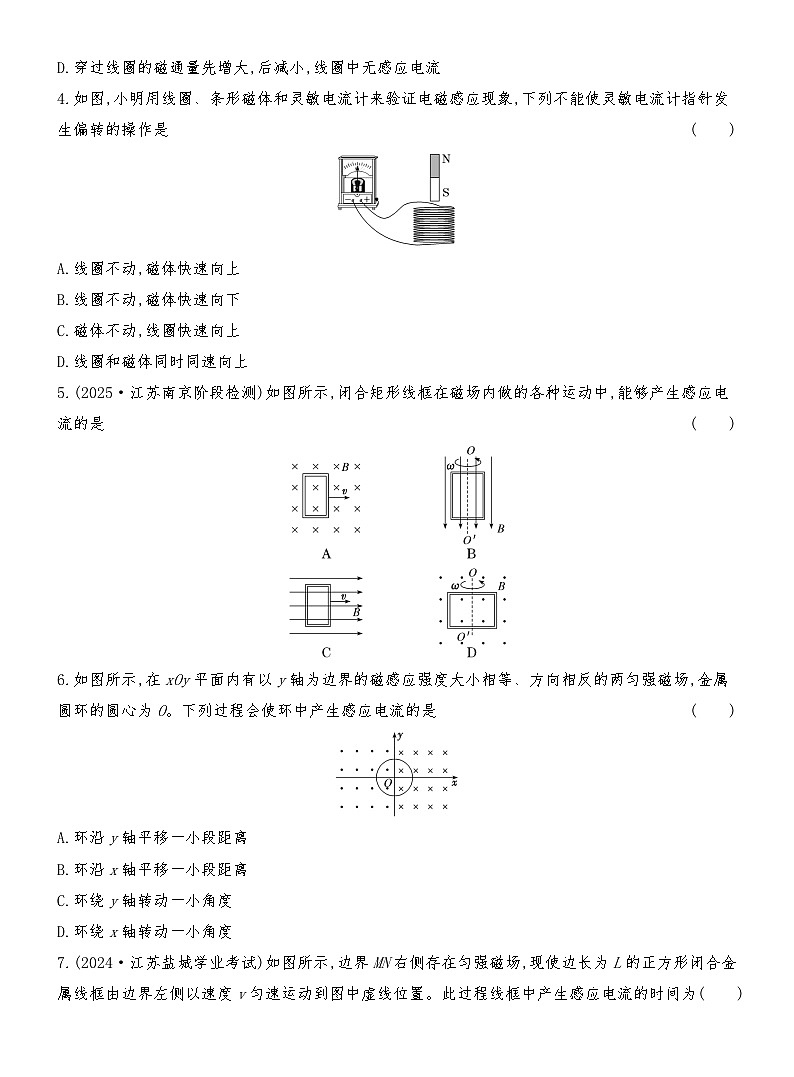

4.如图,小明用线圈、条形磁体和灵敏电流计来验证电磁感应现象,下列不能使灵敏电流计指针发生偏转的操作是( )
A.线圈不动,磁体快速向上
B.线圈不动,磁体快速向下
C.磁体不动,线圈快速向上
D.线圈和磁体同时同速向上
5.(2025·江苏南京阶段检测)如图所示,闭合矩形线框在磁场内做的各种运动中,能够产生感应电流的是( )
6.如图所示,在xOy平面内有以y轴为边界的磁感应强度大小相等、方向相反的两匀强磁场,金属圆环的圆心为O。下列过程会使环中产生感应电流的是( )
A.环沿y轴平移一小段距离
B.环沿x轴平移一小段距离
C.环绕y轴转动一小角度
D.环绕x轴转动一小角度

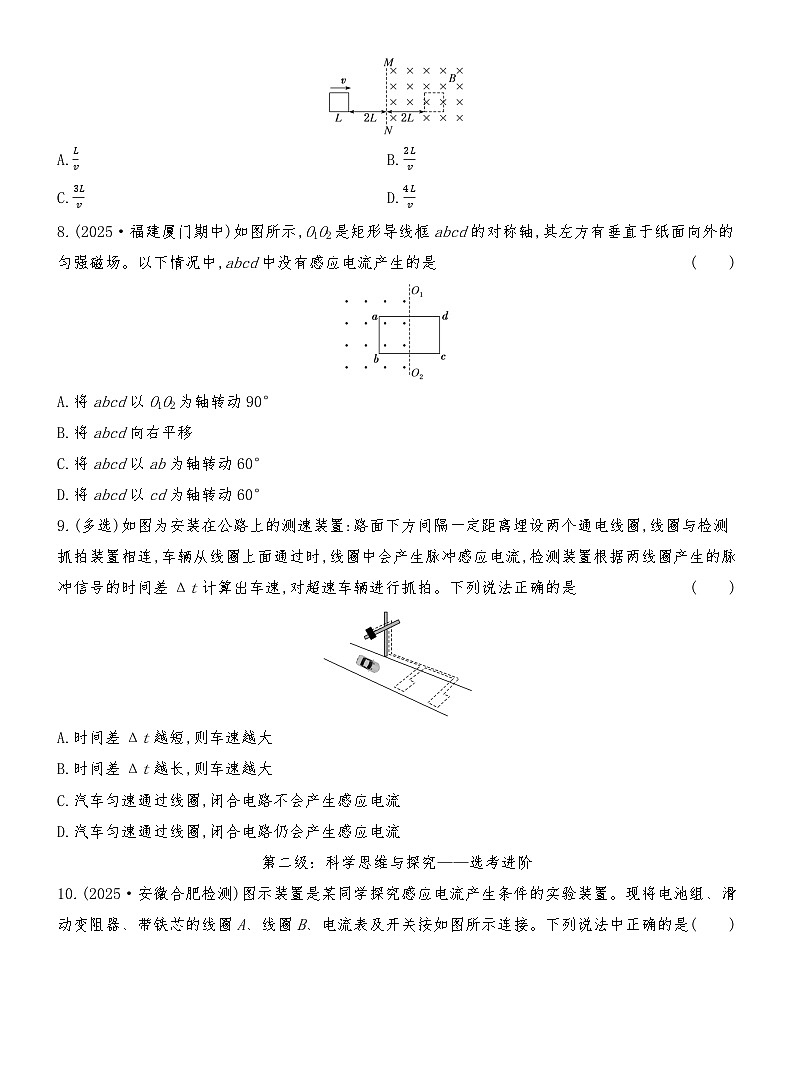

7.(2024·江苏盐城学业考试)如图所示,边界MN右侧存在匀强磁场,现使边长为L的正方形闭合金属线框由边界左侧以速度v匀速运动到图中虚线位置。此过程线框中产生感应电流的时间为( )
A.LvB.2Lv
C.3LvD.4Lv
8.(2025·福建厦门期中)如图所示,O1O2是矩形导线框abcd的对称轴,其左方有垂直于纸面向外的匀强磁场。以下情况中,abcd中没有感应电流产生的是( )
A.将abcd以O1O2为轴转动90°
B.将abcd向右平移
C.将abcd以ab为轴转动60°
D.将abcd以cd为轴转动60°
9.(多选)如图为安装在公路上的测速装置:路面下方间隔一定距离埋设两个通电线圈,线圈与检测抓拍装置相连,车辆从线圈上面通过时,线圈中会产生脉冲感应电流,检测装置根据两线圈产生的脉冲信号的时间差Δt计算出车速,对超速车辆进行抓拍。下列说法正确的是( )
A.时间差Δt越短,则车速越大
B.时间差Δt越长,则车速越大
C.汽车匀速通过线圈,闭合电路不会产生感应电流
D.汽车匀速通过线圈,闭合电路仍会产生感应电流
第二级：科学思维与探究——选考进阶
10.(2025·安徽合肥检测)图示装置是某同学探究感应电流产生条件的实验装置。现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流表及开关按如图所示连接。下列说法中正确的是( )
A.线圈A插入线圈B中后,开关闭合和断开的瞬间,电流表指针均不会偏转
B.开关闭合后,将线圈A从线圈B中拔出会引起电流表指针偏转
C.开关闭合后,滑动变阻器的滑片P匀速滑动,电流表指针不偏转
D.开关闭合后,只有滑动变阻器的滑片P加速滑动,电流表指针才会偏转
11.(2024·广东1月学考)如图所示,匀强磁场中有一个闭合矩形导线框,保持线框平面与磁场垂直,下列过程能使线框中产生感应电流的是( )
A.将线框在磁场内左右移动
B.将线框在磁场内上下移动
C.将线框在磁场内前后移动
D.将线框从磁场内移出磁场
12.动圈式扬声器结构如图所示,圆筒线圈安放在永磁体磁极间的空隙中,能够在空隙中左右运动。音频电流通入线圈中,线圈会左右移动,与线圈连接的纸盒也随着线圈振动而发声。这样的扬声器也可以当话筒使用。关于其两种应用,下列说法正确的是( )
A.作为扬声器使用,其工作原理是电磁感应现象
B.作为扬声器使用,通入线圈的音频电流是变化的
C.作为话筒使用,人对纸盒讲话时线圈中会产生恒定电流
D.作为话筒使用,人对纸盒讲话时线圈受磁场力带动纸盒运动
13.(6分)为了探究电磁感应现象的产生条件,如图给出了必备的实验仪器。
(1)请你用笔画线代替导线,将实验电路连接完整。
(2)正确连接实验电路后,在闭合开关时灵敏电流计的指针发生了偏转。开关闭合后,迅速移动滑动变阻器的滑片,灵敏电流计的指针 偏转(选填“发生”或“不发生”)。断开开关时灵敏电流计的指针 偏转(选填“发生”或“不发生”)。

（解析）同步分层精练(二十二)
1.选C 地球是个大磁体,地磁南极在地理北极附近,地磁北极在地理南极附近,在地表附近磁感线大致沿南北方向,若两位同学站在东西方向摇动跳绳,闭合回路磁通量发生变化,有电流产生,若站在南北方向摇动跳绳,则闭合回路磁通量不变,无电流产生,所以有无电流产生与绳子运动方向有关,故A、B错误;跳绳发电属于电磁感应现象,故C正确,D错误。
2.选B 由题意可知,当探测仪靠近金属物体时,相当于闭合电路磁通量发生改变,从而会产生感应电流,发出报警信号,是电磁感应现象。图A是通电直导线周围产生磁场,小磁针偏转,是电流的磁效应现象,A不符合题意;图B是闭合开关后,导线在磁场中做切割磁感线运动,穿过闭合回路的磁通量发生改变,电路中产生感应电流,电流表指针偏转,是电磁感应现象,B符合题意;图C是闭合开关后,通电直导线在磁场中受到磁场力作用而运动,是电流的磁效应现象,C不符合题意;图D是闭合开关后,通电螺线管产生磁场,能吸引铁钉,是电流的磁效应现象,D不符合题意。
3.选B 使线圈由A位置沿轴线移动到B位置,由题图可知,穿过线圈的磁感线条数减少,则穿过线圈的磁通量减小,线圈中有感应电流。故选B。
4.选D 题图中线圈和电流计组成了闭合回路,线圈不动,磁体快速向上运动时,穿过线圈的磁通量减少,产生感应电流,故A错误;线圈不动,磁体快速向下运动时,穿过线圈的磁通量增加,产生感应电流,故B错误;磁体不动,线圈快速向上运动,穿过线圈的磁通量增加,产生感应电流,故C错误;线圈和磁体同时同速向上运动,则线圈与磁体相对静止,穿过线圈的磁通量不变,因而不会产生感应电流,故D正确。
5.选D A选项图中线框在匀强磁场内水平向右运动,穿过线框的磁通量保持不变,不会产生感应电流,故A错误;B选项图中线框转动过程,穿过线框的磁通量保持不变,不会产生感应电流,故B错误;C选项图中线框在匀强磁场内水平向右运动,穿过线框的磁通量保持不变,不会产生感应电流,故C错误;D选项图中线框转动过程,穿过线框的磁通量发生周期性变化,会产生感应电流,故D正确。
6.选B 产生感应电流的条件是,穿过闭合回路的磁通量发生变化。环沿y轴平移一小段距离、环绕y轴转动一小角度、环绕x轴转动一小角度,穿过环的磁通量始终为零,所以无感应电流产生,故A、C、D错误;环沿x轴平移一小段距离,穿过环的磁通量发生改变,能产生感应电流,故B正确。
7.选A 在整个运动过程中,只在线框右侧边框恰好进入磁场到线框恰好完全进入磁场的过程中产生感应电流,此过程线框的位移为L,故根据匀速直线运动规律可得,产生感应电流的时间为t=Lv,故选A。
8.选C 将abcd以O1O2为轴转动90°,穿过线框的磁通量由最大值变为零,产生感应电流,A错误;将abcd向右平移,穿过线框的磁通量逐渐减小,产生感应电流,B错误;将abcd以ab为轴转动60°,由几何关系可知,穿过线框的磁通量不变,没有产生感应电流,C正确;将abcd以cd为轴转动60°,穿过线框的磁通量由最大值变为零,产生感应电流,D错误。
9.选AD 车速越大时,汽车经过两个线圈间的距离所用的时间越短,即两线圈产生的脉冲信号的时间差Δt越短,A正确,B错误;汽车通过通电线圈上方时,汽车底盘的金属部件通过通电线圈所产生的磁场,金属部件中的磁通量发生变化,在金属部件中产生感应电流,金属部件中的感应电流产生磁场,则穿过线圈的磁通量发生变化,线圈中产生感应电流,所以汽车无论是匀速还是变速经过线圈,闭合电路中都会产生感应电流,故C错误,D正确。
10.选B 线圈A插入线圈B中后,开关闭合和断开的瞬间,线圈A将产生一个变化的磁场,这个变化的磁场将在线圈B中激发出感应电流,所以电流表的指针将会偏转,故A错误;开关闭合后,将线圈A从线圈B中拔出时,线圈B的磁通量将会减小,线圈B中会产生感应电流,所以电流表指针会偏转,故B正确;开关闭合后,只要滑动变阻器的滑片P滑动,就能使线圈A中的电流发生变化,从而改变穿过线圈B的磁通量,产生感应电流,电流表指针就会偏转,故C、D错误。
11.选D 将线框在磁场内左右、上下、前后移动,穿过线框的磁通量不变,线框中不会产生感应电流,故A、B、C错误;将线框从磁场内移出磁场,穿过线框的磁通量发生变化,线框中会产生感应电流,故D正确。
12.选B 作为扬声器使用,其工作原理是线圈中变化的电流在磁场作用下,带动纸盒随着线圈振动而发声,A错误;作为扬声器使用,纸盒随着线圈振动而发声,说明磁场力是变化的,即电流是变化的,B正确;作为话筒使用,人对纸盒讲话时,纸盒带动线圈切割磁感线,产生变化的电流,C、D错误。
13.解析:(1)A线圈与滑动变阻器、电源、开关构成闭合电路,B线圈与灵敏电流计构成闭合回路。
(2)迅速移动滑动变阻器的滑片和断开开关都会导致B线圈中的磁通量发生变化,从而使B线圈中产生感应电流,进而让灵敏电流计指针发生偏转。
答案:(1)如图所示 (2)发生 发生
