人教版 (2019)必修 第三册1 磁场 磁感线课时作业

这是一份人教版 (2019)必修 第三册1 磁场 磁感线课时作业，共7页。试卷主要包含了下列各图中符合安培定则的是等内容，欢迎下载使用。

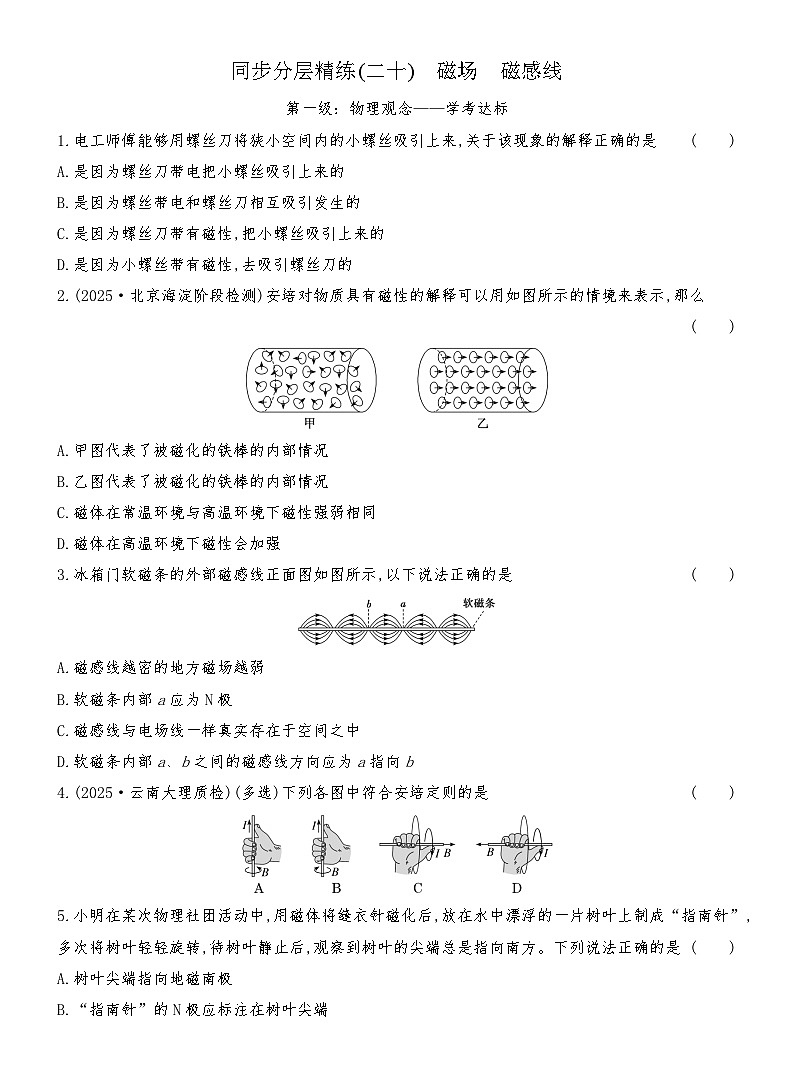

1.电工师傅能够用螺丝刀将狭小空间内的小螺丝吸引上来,关于该现象的解释正确的是( )
A.是因为螺丝刀带电把小螺丝吸引上来的
B.是因为螺丝带电和螺丝刀相互吸引发生的
C.是因为螺丝刀带有磁性,把小螺丝吸引上来的
D.是因为小螺丝带有磁性,去吸引螺丝刀的
2.(2025·北京海淀阶段检测)安培对物质具有磁性的解释可以用如图所示的情境来表示,那么( )
A.甲图代表了被磁化的铁棒的内部情况
B.乙图代表了被磁化的铁棒的内部情况
C.磁体在常温环境与高温环境下磁性强弱相同
D.磁体在高温环境下磁性会加强
3.冰箱门软磁条的外部磁感线正面图如图所示,以下说法正确的是( )
A.磁感线越密的地方磁场越弱
B.软磁条内部a应为N极
C.磁感线与电场线一样真实存在于空间之中
D.软磁条内部a、b之间的磁感线方向应为a指向b
4.(2025·云南大理质检)(多选)下列各图中符合安培定则的是( )
5.小明在某次物理社团活动中,用磁体将缝衣针磁化后,放在水中漂浮的一片树叶上制成“指南针”,多次将树叶轻轻旋转,待树叶静止后,观察到树叶的尖端总是指向南方。下列说法正确的是( )
A.树叶尖端指向地磁南极
B.“指南针”的N极应标注在树叶尖端
C.“指南针”周围存在磁场和磁感线
D.用磁体的N极靠近树叶尖端会相互吸引

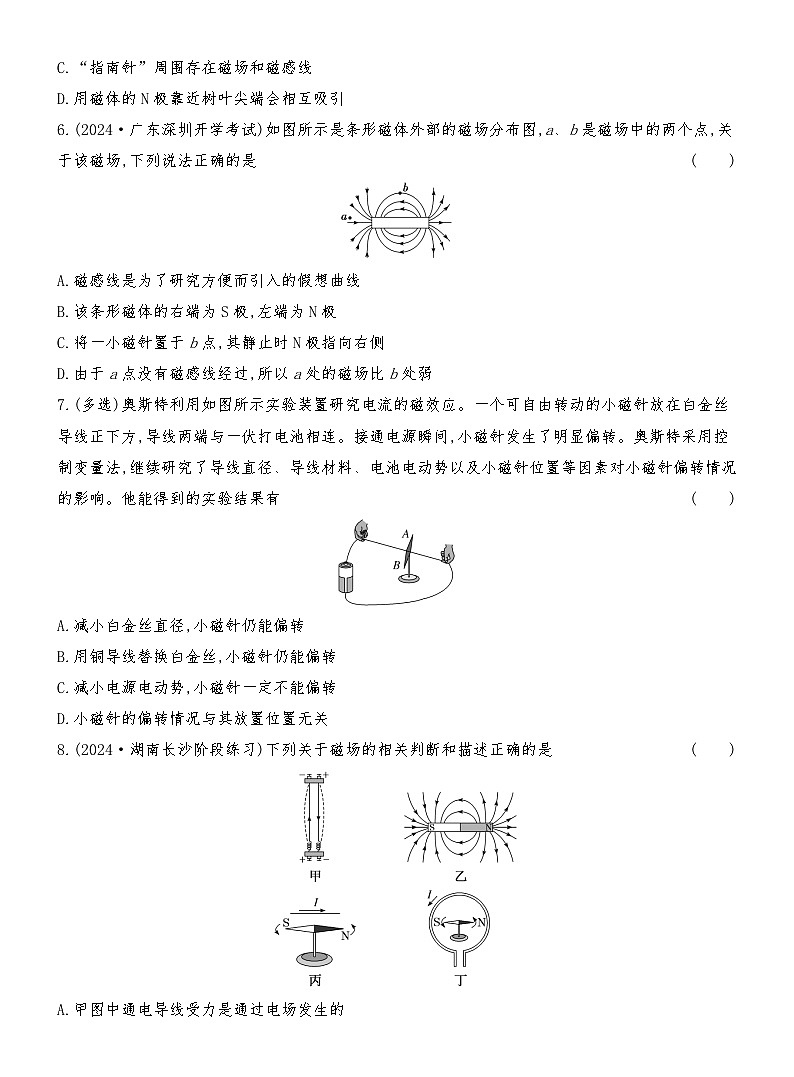

6.(2024·广东深圳开学考试)如图所示是条形磁体外部的磁场分布图,a、b是磁场中的两个点,关于该磁场,下列说法正确的是( )
A.磁感线是为了研究方便而引入的假想曲线
B.该条形磁体的右端为S极,左端为N极
C.将一小磁针置于b点,其静止时N极指向右侧
D.由于a点没有磁感线经过,所以a处的磁场比b处弱
7.(多选)奥斯特利用如图所示实验装置研究电流的磁效应。一个可自由转动的小磁针放在白金丝导线正下方,导线两端与一伏打电池相连。接通电源瞬间,小磁针发生了明显偏转。奥斯特采用控制变量法,继续研究了导线直径、导线材料、电池电动势以及小磁针位置等因素对小磁针偏转情况的影响。他能得到的实验结果有( )
A.减小白金丝直径,小磁针仍能偏转
B.用铜导线替换白金丝,小磁针仍能偏转
C.减小电源电动势,小磁针一定不能偏转
D.小磁针的偏转情况与其放置位置无关
8.(2024·湖南长沙阶段练习)下列关于磁场的相关判断和描述正确的是( )
A.甲图中通电导线受力是通过电场发生的
B.乙图表明条形磁体的磁感线从N极出发,到S极终止
C.丙图中导线通电后,其正下方小磁针的N极向纸面内旋转不符合物理事实
D.丁图中环形导线通电后,其轴心位置小磁针的N极向纸面内旋转不符合物理事实

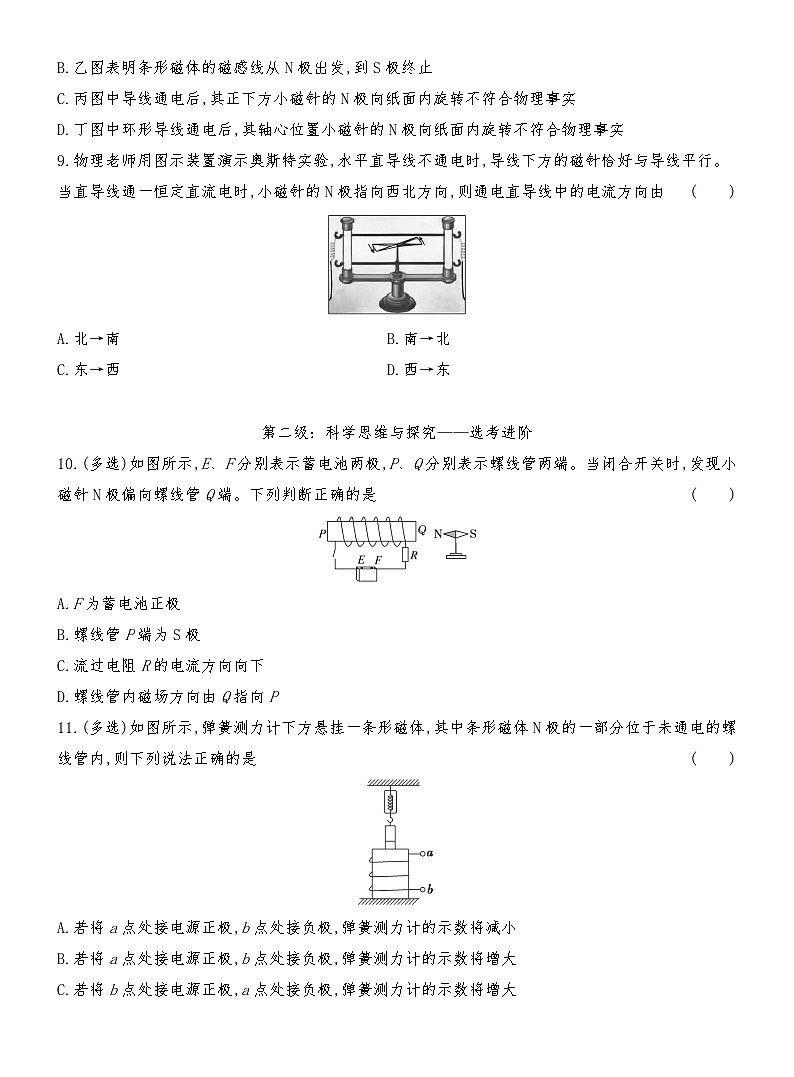

9.物理老师用图示装置演示奥斯特实验,水平直导线不通电时,导线下方的磁针恰好与导线平行。当直导线通一恒定直流电时,小磁针的N极指向西北方向,则通电直导线中的电流方向由( )
A.北→南 B.南→北
C.东→西D.西→东
第二级：科学思维与探究——选考进阶
10.(多选)如图所示,E、F分别表示蓄电池两极,P、Q分别表示螺线管两端。当闭合开关时,发现小磁针N极偏向螺线管Q端。下列判断正确的是( )
A.F为蓄电池正极
B.螺线管P端为S极
C.流过电阻R的电流方向向下
D.螺线管内磁场方向由Q指向P
11.(多选)如图所示,弹簧测力计下方悬挂一条形磁体,其中条形磁体N极的一部分位于未通电的螺线管内,则下列说法正确的是( )
A.若将a点处接电源正极,b点处接负极,弹簧测力计的示数将减小
B.若将a点处接电源正极,b点处接负极,弹簧测力计的示数将增大
C.若将b点处接电源正极,a点处接负极,弹簧测力计的示数将增大
D.若将b点处接电源正极,a点处接负极,弹簧测力计的示数将减小
12.如图所示是通有恒定电流的环形线圈和螺线管的磁感线分布图。若通电螺线管是密绕的,下列说法正确的是( )
A.电流越大,内部的磁场越接近匀强磁场
B.螺线管越长,内部的磁场越接近匀强磁场
C.螺线管直径越大,内部的磁场越接近匀强磁场
D.磁感线画得越密,内部的磁场越接近匀强磁场
13.(2025·广东茂名月考)如图甲所示是一个磁悬浮地球仪,其原理如图乙所示,摆件的底座内有一个线圈,地球仪里有一块磁铁,磁铁N极在下、S极在上,底座通电时地球仪就可以悬浮起来。忽略线圈电阻变化及电源内阻,下列说法正确的是( )
A.要使地球仪悬浮起来,线圈应该接上交流电
B.当电流从线圈a端流入时,地球仪就可以悬浮起来
C.若仅增大线圈中的电流,地球仪稳定时受到的斥力变大
D.若仅增加线圈的匝数,地球仪稳定时受到的斥力不变
14.某充气泵的结构如图所示,当电磁铁通入电流时,可吸引或排斥上部的小磁体,从而带动弹性金属片对橡皮碗下面的气室施加力的作用,达到充气的目的。电磁铁用的铁芯可分为硬磁性材料和软磁性材料,硬磁性材料在磁场撤去后还会有很强的磁性,而软磁性材料在磁场撤去后就没有明显的磁性了。为了可以不断充气,下列说法正确的是( )
A.小磁体的下端一定为N极
B.小磁体的下端一定为S极
C.充气泵电磁铁的铁芯应该用硬磁性材料
D.充气泵电磁铁的铁芯应该用软磁性材料

（解析）同步分层精练(二十)
1.选C 电工师傅的螺丝刀有磁性,当靠近小螺丝时会把它吸引过来。故选C。
2.选B 根据“分子电流”的假说,未被磁化的物体内部分子电流的方向非常紊乱,对外不显磁性,故A错误;根据“分子电流”的假说,被磁化的物体内部分子电流的方向大致相同,于是对外界显示出磁性,故B正确;根据磁化与退磁的特性可知,磁体在高温环境下磁性会减弱,故C、D错误。
3.选D 根据磁感线的特点可知,磁感线越密的地方磁场越强,A错误;磁感线在磁体外部从N极指向S极,在磁体内部从S极指向N极,由题图可知,软磁条外部磁感线从b指向a,则软磁条内部a为S极,b为N极,磁感线是闭合曲线,在软磁条内部磁感线从a指向b,故B错误,D正确;磁感线和电场线是为了描述磁场和电场而假想的曲线,实际是不存在的,C错误。
4.选AC 通电直导线的安培定则:用右手握住通电直导线,让伸直的拇指所指的方向与电流方向一致,弯曲的四指所指的方向就是磁感线的环绕方向,故A正确,B错误;环形电流的安培定则:让右手弯曲的四指与环形电流的方向一致,伸直的拇指所指的方向就是环形导线轴线上磁场的方向,故C正确,D错误。
5.选D 地磁北极在地理南极附近,地磁南极在地理北极附近,树叶的尖端总是指向南方,即树叶尖端指向地磁北极,故A错误;地磁场相当于一条形磁体的磁场,在地球外部,磁感线由地磁北极(即地理南极)指向地磁南极(即地理北极),结合上述,树叶的尖端总是指向地磁北极,可知“指南针”的S极应标注在树叶尖端,故B错误;题中“指南针”指被磁体磁化后的缝衣针,缝衣针自身就是一小磁体,可知“指南针”周围存在磁场,由于磁感线是为了形象地描述看不见、摸不着的磁场而假想的线,实际上不存在,即不能够认为“指南针”周围存在磁感线,故C错误;结合上述可知,树叶尖端一侧为缝衣针的S极,则用磁体的N极靠近树叶尖端会相互吸引,故D正确。
6.选A 磁感线是为了研究方便而引入的假想曲线,不是真实存在的,故A正确;由于在磁体的外部,磁感线都是从N极出发,回到S极,所以该条形磁体的右端为N极,左端为S极,故B错误;小磁针静止时N极所指的方向为该点磁场的方向,所以将一小磁针置于b点,其静止时N极指向左侧,故C错误;在没画磁感线的地方,并不表示没有磁感线经过,故D错误。
7.选AB 减小导线直径,导线中仍存在电流,其产生的磁场仍能使小磁针偏转,A正确;白金丝换成铜导线,导线中仍存在电流,产生的磁场仍能使小磁针偏转,B正确;减小电源电动势,只要导线中有电流,小磁针还是会发生偏转,C错误;通电导线产生的磁场与地磁场叠加后,其空间磁场方向与位置有关,当小磁针在不同位置时其偏转情况不同,D错误。
8.选D 电流与电流之间的作用力是通过磁场发生的,即题图甲中通电导线受力是通过磁场发生的,故A错误;磁感线是一系列闭合的曲线,条形磁体外部的磁感线从N极出发,回到S极,内部的磁感线从S极指向N极,故B错误;题图丙中导线通电后,根据安培定则可知,导线下方磁场方向垂直于纸面向里,该磁场对放入其中的小磁针有磁场力的作用,磁场对N极的磁场力的方向与磁场方向相同,可知题图丙中导线通电后,其正下方小磁针的N极向纸面内旋转符合物理事实,故C错误;题图丁中环形导线通电后,根据安培定则可知,环形导线内部磁场方向垂直于纸面向外,该磁场对放入其中的小磁针有磁场力的作用,由于磁场对N极的磁场力的方向与磁场方向相同,可知轴心位置小磁针的N极受到向外的磁场力作用,N极应向外旋转,即题图丁中环形导线通电后,轴心位置小磁针的N极向纸面内旋转不符合物理事实,故D正确。
9.选B 地磁场的方向是从磁场北极到磁场南极,地磁南北极与地理南北极刚好相反,故在地磁场的影响下,小磁针的N极指向北方,通恒定电流后,小磁针的N极指向西北方向,则恒定电流产生的磁场方向偏向西方,根据右手螺旋定则知所通的电流方向自南向北,故B正确,A、C、D错误。
10.选AD 闭合开关后,小磁针N极偏向螺线管Q端,说明小磁针所在位置磁场方向向左,即螺线管的P端为N极,Q端为S极,螺线管内部的磁场方向由Q指向P,由安培定则可知,电流从蓄电池的右端流出、左端流入,因此,F为正极,E为负极,流过电阻R的电流方向向上,故B、C错误,A、D正确。
11.选AC 根据右手螺旋定则,若将a点处接电源正极,b点处接电源负极,螺线管上端为N极,会排斥条形磁体,弹簧测力计示数将减小;若将a点处接电源负极,b点处接电源正极,螺线管上端为S极,会吸引条形磁体,弹簧测力计示数将增大,故A、C正确,B、D错误。
12.选B 通电螺线管匝数越多,管道越长,其内部的磁场越接近匀强磁场,与电流大小无关,与如何画磁感线无关,螺线管直径越大,其中心磁场会比较弱,不能看作匀强磁场,因此A、C、D错误,B正确。
13.选D 为使地球仪稳定地悬浮在空中,线圈产生的磁场方向应是不变的,线圈应通稳恒电流,故A错误;磁铁下端是N极,因此线圈上端是N极,由安培定则可知,电流应从线圈b端流入,地球仪才可能悬浮起来,故B错误;地球仪稳定悬浮时受到的斥力与重力等大反向,所以大小不变,故C错误,D正确。
14.选D 小磁体的下端是N极或是S极,都可以实现吸引或者排斥的效果,A、B错误;充气泵电磁铁的铁芯应该用软磁性材料,因为软磁性材料易于磁化,C错误,D正确。
