初中科学浙教版（2024）八年级下册第6节 家庭用电教学设计

这是一份初中科学浙教版（2024）八年级下册第6节 家庭用电教学设计，共6页。

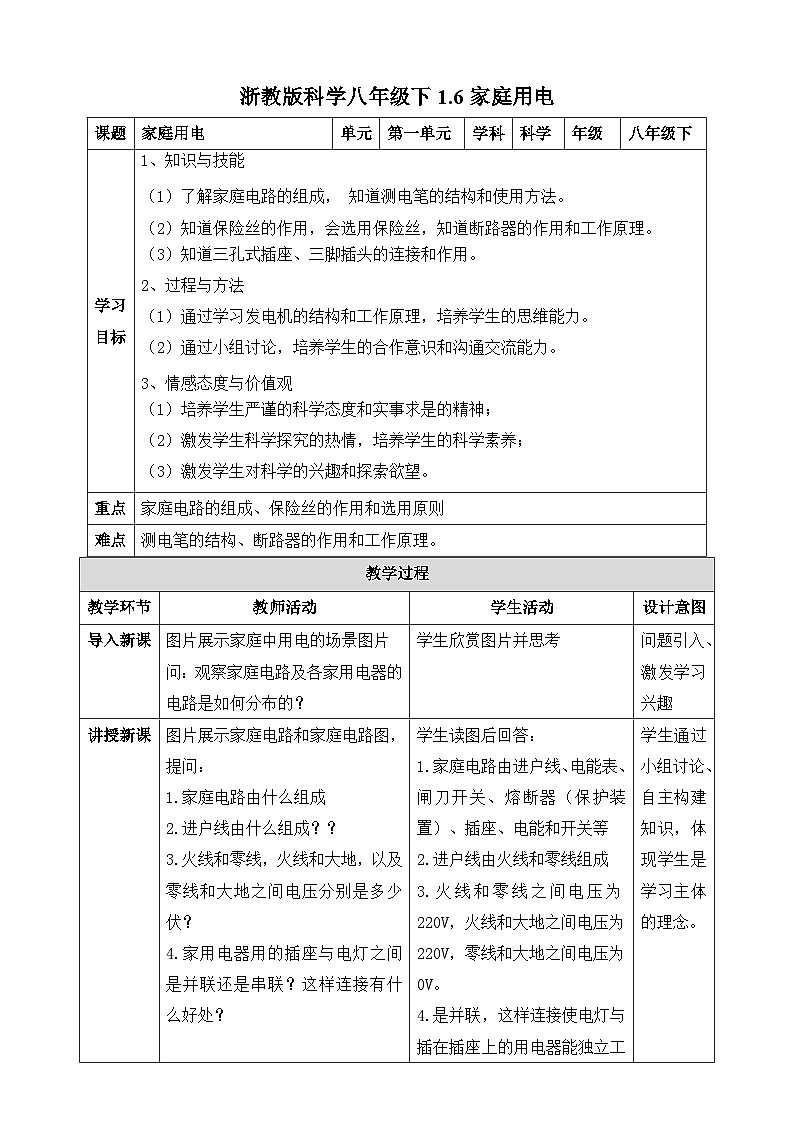

课题
家庭用电
单元
第一单元
学科
科学
年级
八年级下
学习
目标
1、知识与技能
（1）了解家庭电路的组成， 知道测电笔的结构和使用方法。
（2）知道保险丝的作用，会选用保险丝，知道断路器的作用和工作原理。
（3）知道三孔式插座、三脚插头的连接和作用。
2、过程与方法
（1）通过学习发电机的结构和工作原理，培养学生的思维能力。
（2）通过小组讨论，培养学生的合作意识和沟通交流能力。
3、情感态度与价值观
（1）培养学生严谨的科学态度和实事求是的精神；
（2）激发学生科学探究的热情，培养学生的科学素养；
（3）激发学生对科学的兴趣和探索欲望。
重点
家庭电路的组成、保险丝的作用和选用原则
难点
测电笔的结构、断路器的作用和工作原理。
教学过程
教学环节
教师活动
学生活动
设计意图
导入新课
图片展示家庭中用电的场景图片
问：观察家庭电路及各家用电器的电路是如何分布的？
学生欣赏图片并思考
问题引入、激发学习兴趣
讲授新课
图片展示家庭电路和家庭电路图，提问：
1.家庭电路由什么组成
2.进户线由什么组成？？
3.火线和零线，火线和大地，以及零线和大地之间电压分别是多少伏？
4.家用电器用的插座与电灯之间是并联还是串联？这样连接有什么好处？

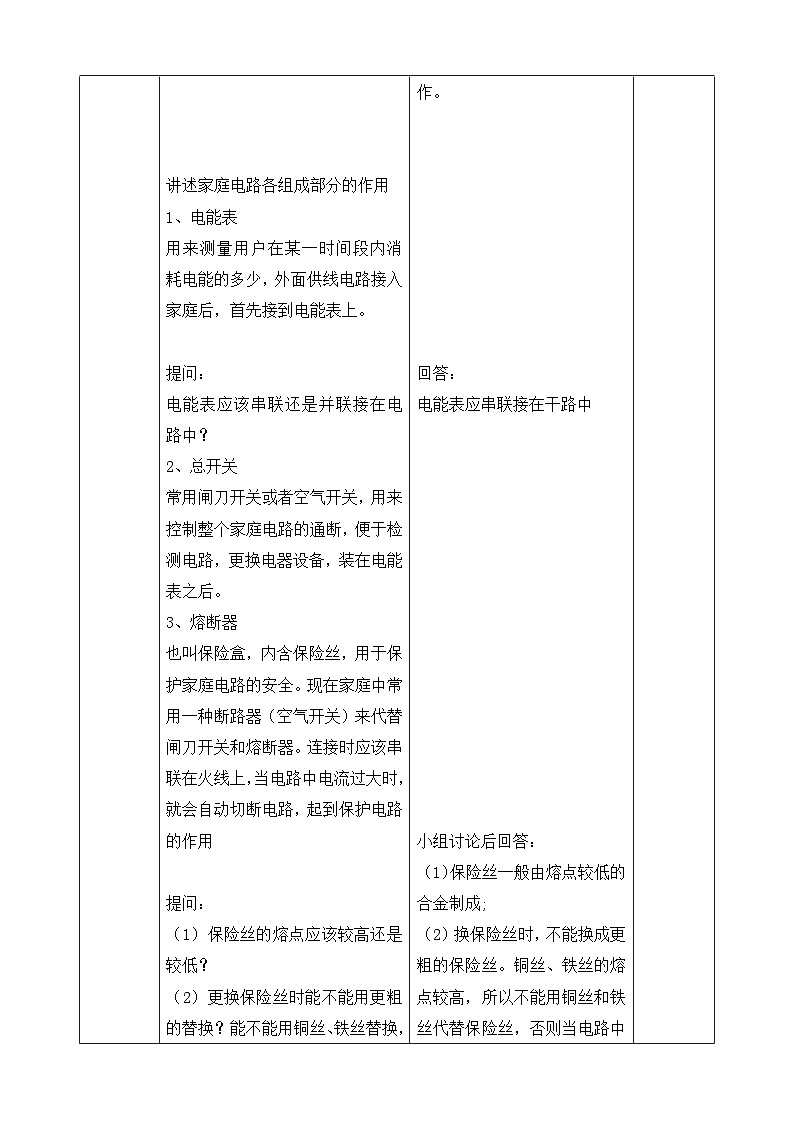

讲述家庭电路各组成部分的作用
电能表
用来测量用户在某一时间段内消耗电能的多少，外面供线电路接入家庭后，首先接到电能表上。
提问：
电能表应该串联还是并联接在电路中？
总开关
常用闸刀开关或者空气开关，用来控制整个家庭电路的通断，便于检测电路，更换电器设备，装在电能表之后。
熔断器
也叫保险盒，内含保险丝，用于保护家庭电路的安全。现在家庭中常用一种断路器（空气开关）来代替闸刀开关和熔断器。连接时应该串联在火线上，当电路中电流过大时，就会自动切断电路，起到保护电路的作用
提问：

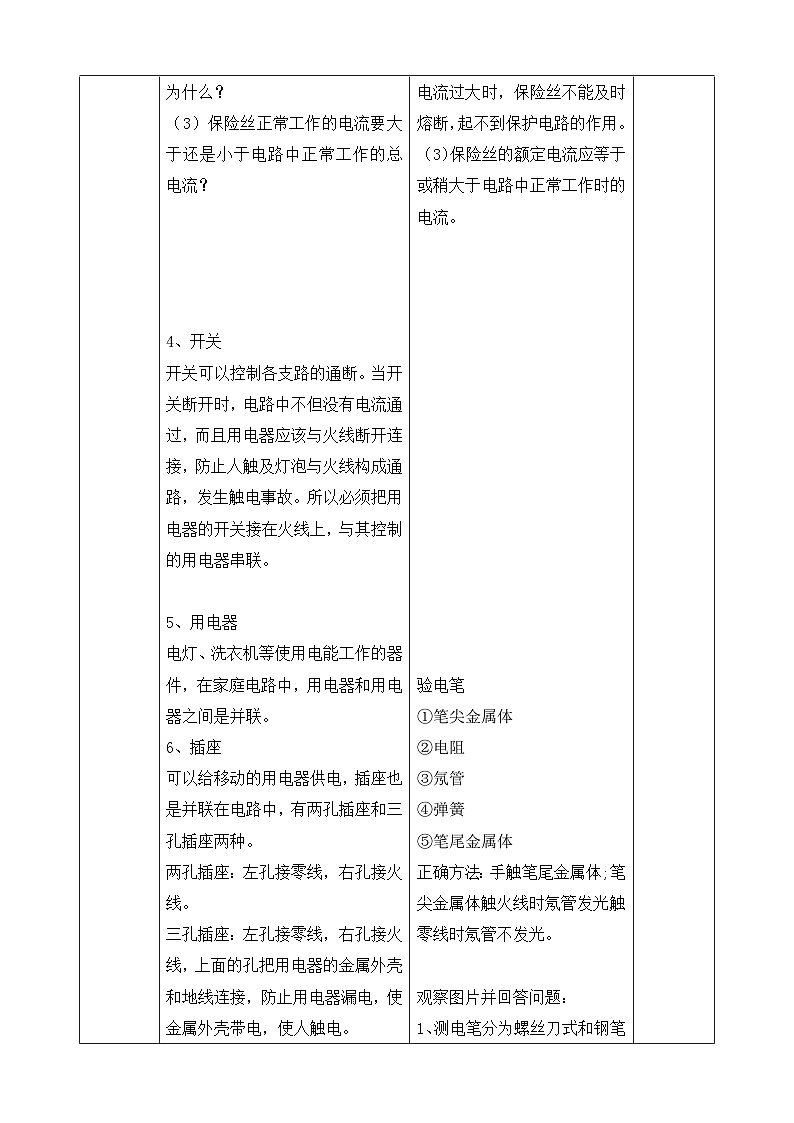

（1）保险丝的熔点应该较高还是较低？
（2）更换保险丝时能不能用更粗的替换？能不能用铜丝、铁丝替换，为什么？
（3）保险丝正常工作的电流要大于还是小于电路中正常工作的总电流？
开关
开关可以控制各支路的通断。当开关断开时，电路中不但没有电流通过，而且用电器应该与火线断开连接，防止人触及灯泡与火线构成通路，发生触电事故。所以必须把用电器的开关接在火线上，与其控制的用电器串联。
用电器
电灯、洗衣机等使用电能工作的器件，在家庭电路中，用电器和用电器之间是并联。
插座
可以给移动的用电器供电，插座也是并联在电路中，有两孔插座和三孔插座两种。
两孔插座：左孔接零线，右孔接火线。
三孔插座：左孔接零线，右孔接火线，上面的孔把用电器的金属外壳和地线连接，防止用电器漏电，使金属外壳带电，使人触电。
图片展示测电笔的结构图，提问：
1、测电笔分为哪两种？
2、测电笔由哪几部分组成？
讲述：
测电笔的正确方法：手触笔尾金属体，笔尖金属体触火线时氖管发光,触零线时氖管不发光。
不正确方法：手没触笔尾金属体;笔尖金属体触火线时氖管仍不发光。
测电笔作用：辨别火线和零线，测量断路的区域，若测电笔在火线上不发光，说明被测点之前的火线断路，若测电笔在零线上发光，说明被测点之后的零线断路。
提问：
联想日常生活中常见的家庭电路故障，可能是什么原因造成的？
造成家庭电路短路的原因可能有哪些？
讲述：
常见的几种家庭电路短路的类型：①插座短路； ②插头短路；③灯座短路；④开关短路（不是真正意义上的短路）
断路分为以下几种情况：
1、保险丝熔断（空气开关“跳闸”）
①电路中的总功率过大；②短路（火线和零线直接连通）；

2、火线断路：断路前的火线使试电笔的氖管发光，断路后的火线不能使试电笔的氖管发光。
3、零线断路：
所有用电器不工作，断点与火线之间能使氖管发光。从现象上看，插座中的两孔都能使试电笔的氖管发光。实质是“因为零线断了以后，电流从火线通过其他用电器的开关（灯丝），经过零线孔、试电笔流过人体到达大地，使氖管发光。
学生读图后回答：
1.家庭电路由进户线、电能表、闸刀开关、熔断器（保护装置）、插座、电能和开关等
2.进户线由火线和零线组成
3.火线和零线之间电压为220V，火线和大地之间电压为220V，零线和大地之间电压为0V。
4.是并联，这样连接使电灯与插在插座上的用电器能独立工作。
回答：
电能表应串联接在干路中
小组讨论后回答：
（1）保险丝一般由熔点较低的合金制成;
（2）换保险丝时，不能换成更粗的保险丝。铜丝、铁丝的熔点较高，所以不能用铜丝和铁丝代替保险丝，否则当电路中电流过大时，保险丝不能及时熔断，起不到保护电路的作用。
（3）保险丝的额定电流应等于或稍大于电路中正常工作时的电流。
验电笔
①笔尖金属体
②电阻
③氖管
④弹簧
⑤笔尾金属体
正确方法：手触笔尾金属体;笔尖金属体触火线时氖管发光,触零线时氖管不发光。
观察图片并回答问题：
1、测电笔分为螺丝刀式和钢笔式两种。
2、主要由笔尖金属体、电阻、氖管、弹簧、笔尾金属体等组成。
思考并回答：
1、分为短路和断路两种
2、造成家庭电路短路的原因可能有
（1）用电器使用年久绝缘皮破损或老化，使火线和零线联通；
（2）连线时没仔细看造成短路；
（3）在用电器两端的接线柱上，有一根线没接牢而脱落和另一根接触连通，造成短路。
学生通过小组讨论、自主构建知识，体现学生是学习主体的理念。
课堂练习
带领学生完成课堂练习
完成课堂练习
学会运用新学的知识
课堂小结
引导学生自主总结课堂知识，完善和形成概念图
回顾课堂知识并总结
巩固新学的知识，完善知识体系
课后作业
布置作业：1.6课后练习
随后完成课后作业
及时巩固复习新学知识
板书
家庭用电
家庭电路的组成：进户线、电能表、闸刀开关、熔断器、插座、灯座和开关等
1.进户线：火线和零线
2.电能表
3.熔断器
4.插座：两孔和三孔
