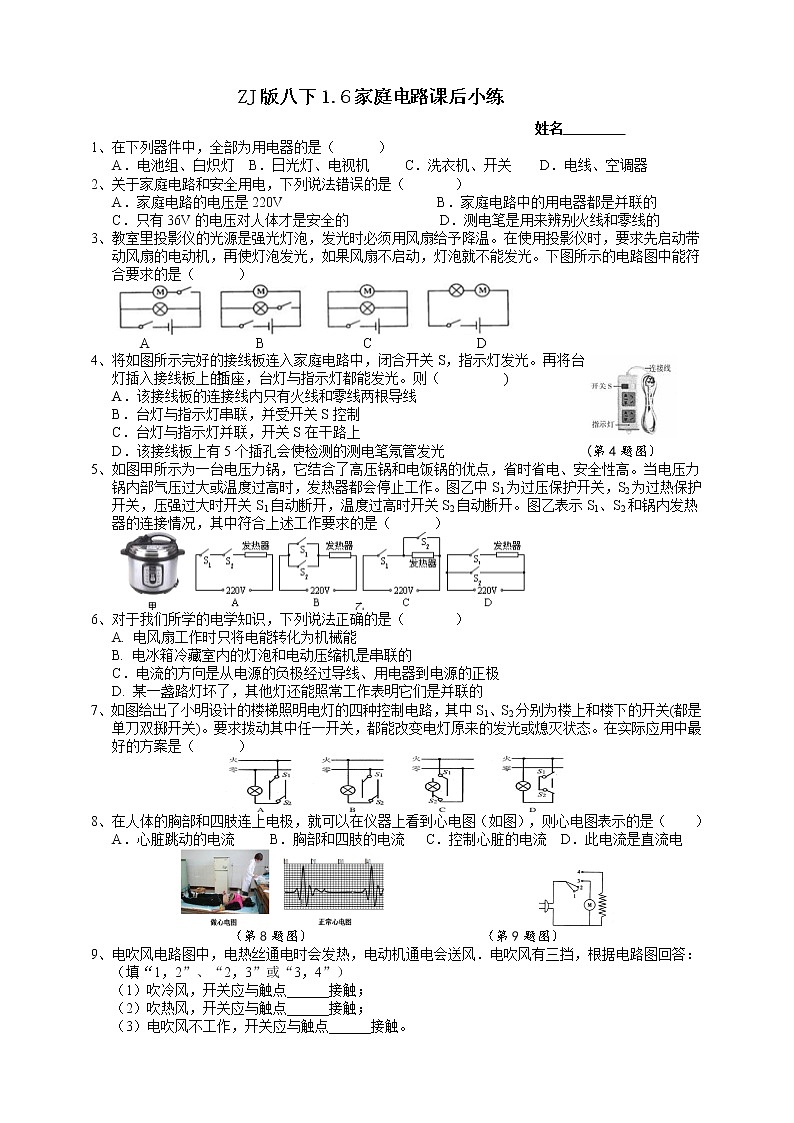

                  ZJ版八下1.6家庭电路课后小练

                                                姓名

1、在下列器件中，全部为用电器的是（　  　）

A．电池组、白炽灯  B．日光灯、电视机     C．洗衣机、开关    D．电线、空调器

2、关于家庭电路和安全用电，下列说法错误的是（　   　）

A．家庭电路的电压是220V                      B．家庭电路中的用电器都是并联的

C．只有36V的电压对人体才是安全的             D．测电笔是用来辨别火线和零线的

3、教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。在使用投影仪时，要求先启动带动风扇的电动机，再使灯泡发光，如果风扇不启动，灯泡就不能发光。下图所示的电路图中能符合要求的是（        ）


A               B              C               D

4、将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光。再将台灯插入接线板上的插座，台灯与指示灯都能发光。则（         )

A．该接线板的连接线内只有火线和零线两根导线

B．台灯与指示灯串联，并受开关S控制

C．台灯与指示灯并联，开关S在干路上

D．该接线板上有5个插孔会使检测的测电笔氖管发光                    (第4题图）

5、如图甲所示为一台电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高。当电压力锅内部气压过大或温度过高时，发热器都会停止工作。图乙中S1为过压保护开关，S2为过热保护开关，压强过大时开关S1自动断开，温度过高时开关S2自动断开。图乙表示S1、S2和锅内发热器的连接情况，其中符合上述工作要求的是（      ）


6、对于我们所学的电学知识，下列说法正确的是（　　   ）

A. 电风扇工作时只将电能转化为机械能

B. 电冰箱冷藏室内的灯泡和电动压缩机是串联的

C．电流的方向是从电源的负极经过导线、用电器到电源的正极

D. 某一盏路灯坏了，其他灯还能照常工作表明它们是并联的

7、如图给出了小明设计的楼梯照明电灯的四种控制电路，其中S1、S2分别为楼上和楼下的开关(都是单刀双掷开关)。要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态。在实际应用中最好的方案是（      ）

8、在人体的胸部和四肢连上电极，就可以在仪器上看到心电图（如图），则心电图表示的是（　　）

A．心脏跳动的电流     B．胸部和四肢的电流   C．控制心脏的电流  D．此电流是直流电

9、电吹风电路图中，电热丝通电时会发热，电动机通电会送风．电吹风有三挡，根据电路图回答：
（填“1，2”、“2，3”或“3，4”）
（1）吹冷风，开关应与触点______接触；
（2）吹热风，开关应与触点______接触；
（3）电吹风不工作，开关应与触点______接触。

                       参考答案

1、B             2、C              3、B             4、C             5、A

6、D            7、A               8、C

9、（1）2，3；（2）3，4；（3）1，2
