初中科学浙教版八年级下册第6节 家庭用电完整版ppt课件

这是一份初中科学浙教版八年级下册第6节 家庭用电完整版ppt课件，文件包含16《家庭用电》ppt、16《家庭用电》教案docx、16《家庭用电》练习doc等3份课件配套教学资源，其中PPT共24页， 欢迎下载使用。

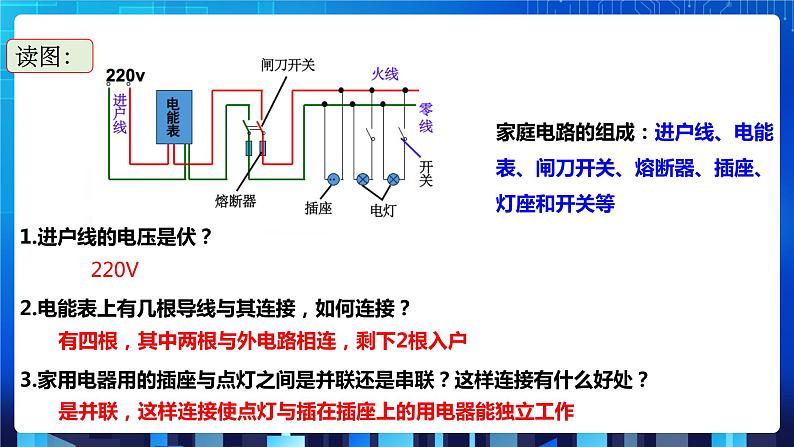

观察家庭电路及各家用电器的电路是如何分布的？
1.进户线的电压是伏？2.电能表上有几根导线与其连接，如何连接？3.家用电器用的插座与点灯之间是并联还是串联？这样连接有什么好处？
有四根，其中两根与外电路相连，剩下2根入户
是并联，这样连接使点灯与插在插座上的用电器能独立工作

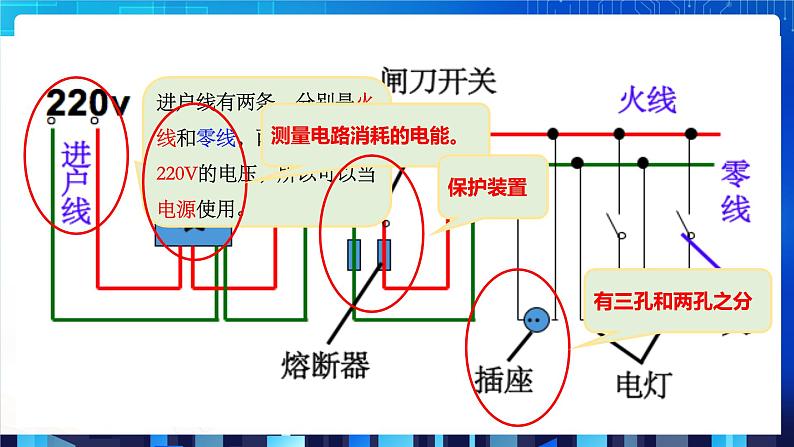

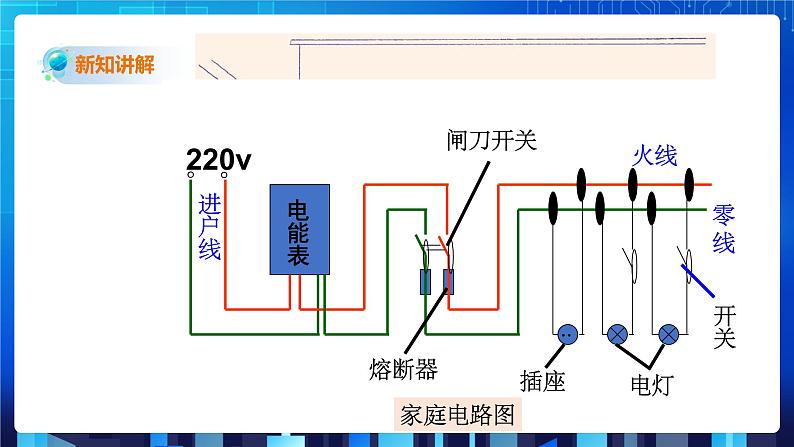

家庭电路的组成：进户线、电能表、闸刀开关、熔断器、插座、灯座和开关等
进户线有两条，分别是火线和零线，两者之间有220V的电压，所以可以当电源使用。

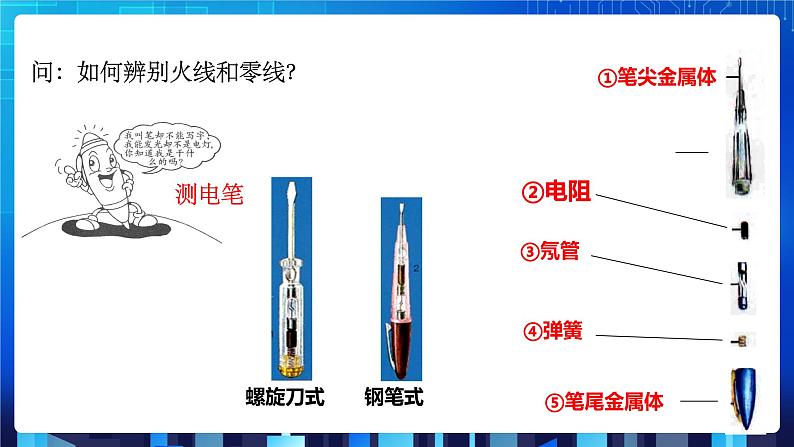

问：如何辨别火线和零线？

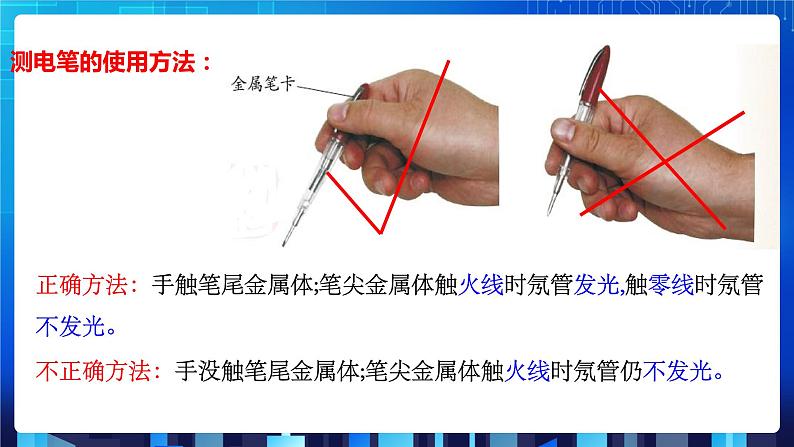

正确方法：手触笔尾金属体;笔尖金属体触火线时氖管发光,触零线时氖管不发光。
不正确方法：手没触笔尾金属体;笔尖金属体触火线时氖管仍不发光。

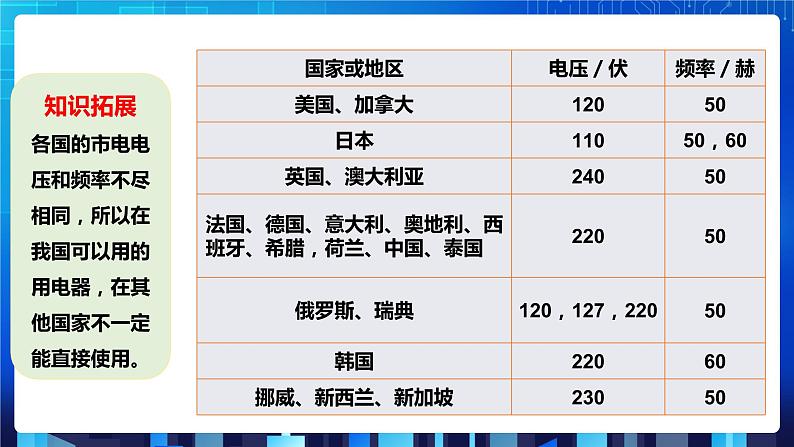

知识拓展各国的市电电压和频率不尽相同，所以在我国可以用的用电器，在其他国家不一定能直接使用。
负责记录每家每户消耗的电能
单位：度或千瓦·时（KW·h）
正常使用电压为220伏，标定电流为5安，最大允许电流为10安。
当同时使用太多用电器时，会出现什么情况？
引起电路电流过大，电线过热，有引发火灾的危险。
封闭管式熔断器（内装保险丝）
敞开插入式熔断器（盒盖上装保险丝）
常见的两种类型的熔断器
材料：采用电阻率大，熔点低的金属合金规格：用额定电流划分工作原理：当电流超过保险丝的额定电流时，电路产生的热量高于保险丝熔点，使保险丝熔断。选用依据：使保险丝的额定电流等于或稍大于电路正常工作时的电流。
如果选用的保险丝额定电流值太大或太小会怎样？
太大：不能起到保护作用太小：频繁更换，十分不方便
某同学家里由于用电不当，经常烧断保险丝，一气之下，他找了一根铜丝代替保险丝接上结果这“保险丝”真的没有烧坏，你觉得他这样做妥当吗？为什么？
不行，因为铜丝熔点大，电流过大时不熔断，起不到保险的作用
注意：在电路被熔断器切断后，不要急于更换保险丝，要先排查故障原因
如图是一种断路器的工作原理图，试着向你同桌介绍其工作原理。
正常情况下，双金属片是 ，电路的接触点 ，电流正常通过；当电流过大时，双金属片被 ，发生 ，使接触点在弹簧拉力作用下被 ，电路切断，从而起到电路过载或短路时保护作用。
连接方法：串联（火线）
两孔式：一孔是火线，一孔是零线
三孔式：一孔是火线，一孔是零线，另一孔是接地线。
同是漏电，为何反差如此大？
接地线接地时，一旦火线与用电器的金属外壳接触，电流会经接地线进入大地，不再有电流流入人体。接地线是用电器的安全线。

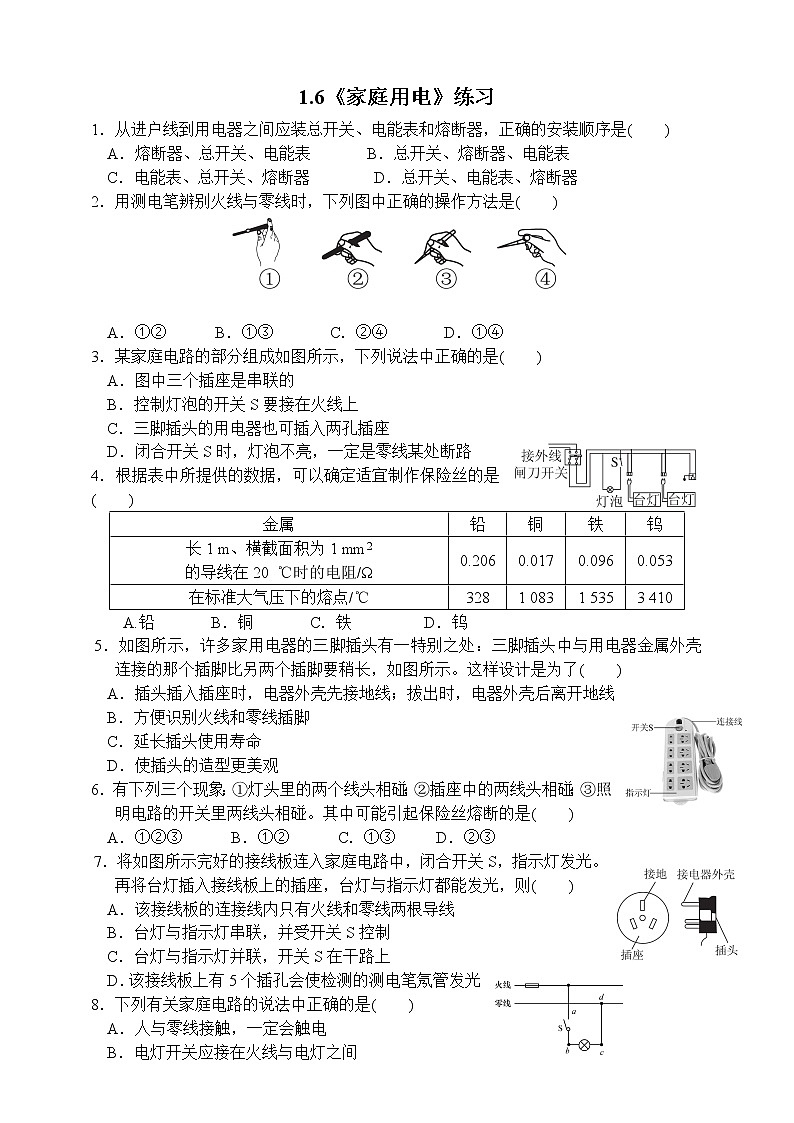

2.小新家里各用电器工作时的电流值如下：一台电脑：0.4A，所有电灯:总0.8A,空调:1安冰箱:0.5A,电视机:0.2A,请你帮他选择保险丝( )
1.小新家新添了空调，但他家保险丝经常熔断，你认为原因可能是 （ ）A．保险丝太粗不合规格 B．所有用电器同时工作 C．一定是由于短路现象造成的D．一定是电路中的总电流超过了保险丝的熔断电流，可能是短路，也可能是用电器过载
A、额定电流是4A的保险丝
B、额定电流是2.5A的保险丝
C、额定电流是3A的保险丝
D、额定电流越大越好的保险丝

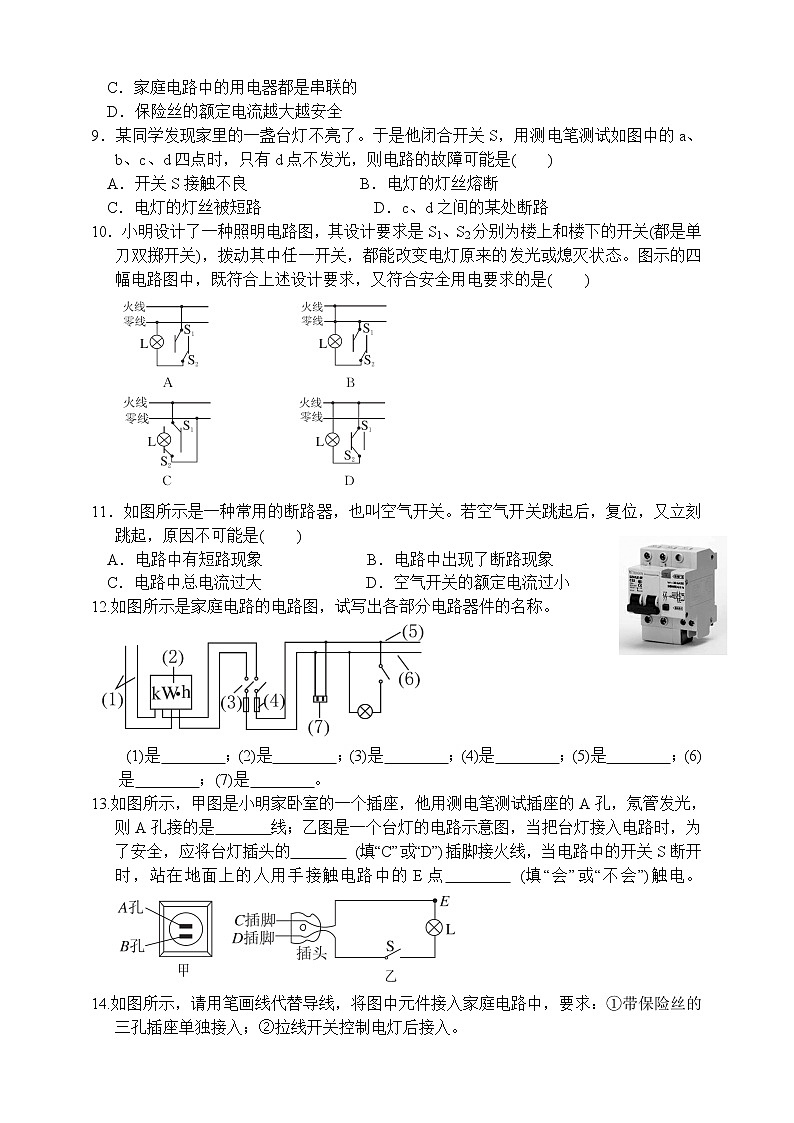

如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①带保险丝的三孔插座单独接入；②拉线开关控制电灯后接入。
用知识框架的形式将本节课的知识呈现出来。
