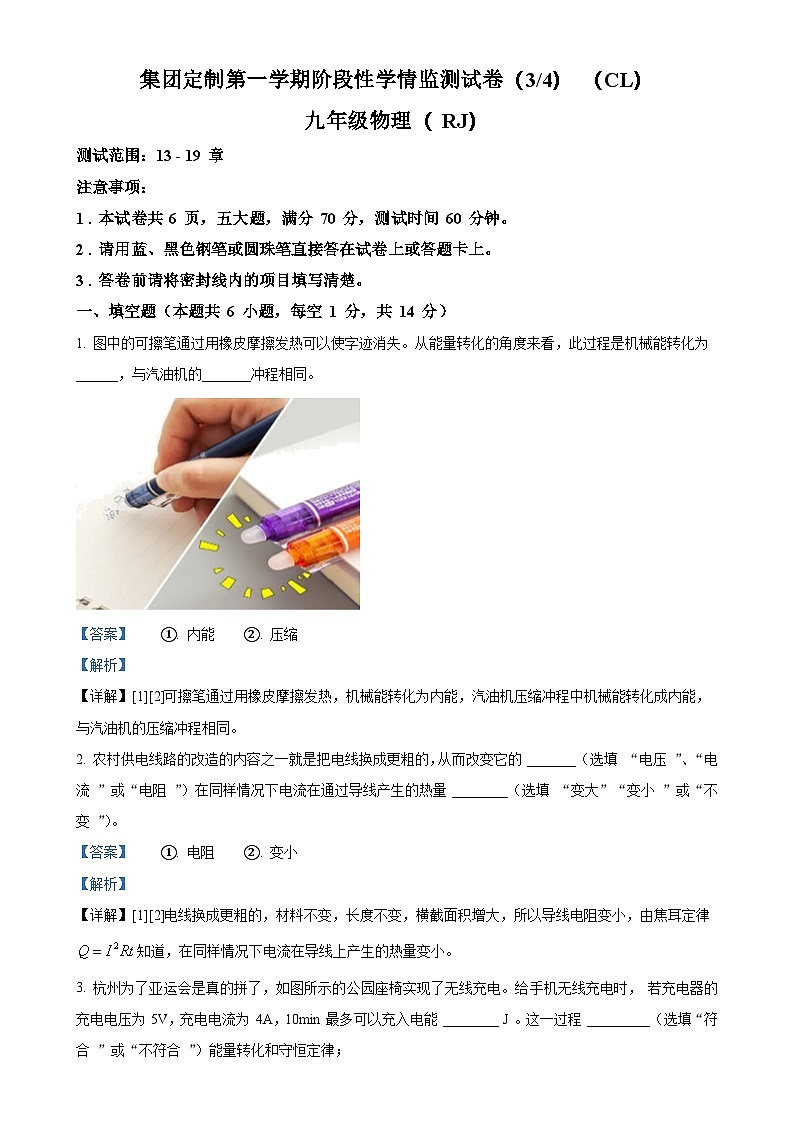

河南省商丘市虞城县春来中学2023-2024学年九年级上学期第二次月考物理试题（解析版）-A4

这是一份河南省商丘市虞城县春来中学2023-2024学年九年级上学期第二次月考物理试题（解析版）-A4，共16页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。
测试范围：13 - 19 章
注意事项：
1 . 本试卷共 6 页，五大题，满分 70 分，测试时间 60 分钟。
2 . 请用蓝、黑色钢笔或圆珠笔直接答在试卷上或答题卡上。
3 . 答卷前请将密封线内的项目填写清楚。
一、填空题（本题共 6 小题，每空 1 分，共 14 分）
1. 图中的可擦笔通过用橡皮摩擦发热可以使字迹消失。从能量转化的角度来看，此过程是机械能转化为______，与汽油机的_______冲程相同。
【答案】 ①. 内能 ②. 压缩
【解析】
【详解】[1][2]可擦笔通过用橡皮摩擦发热，机械能转化为内能，汽油机压缩冲程中机械能转化成内能，与汽油机的压缩冲程相同。
2. 农村供电线路的改造的内容之一就是把电线换成更粗的，从而改变它的 _______（选填 “电压 ”、“电流 ”或“电阻 ”）在同样情况下电流在通过导线产生的热量 ________（选填 “变大”“变小 ”或“不变 ”）。
【答案】 ①. 电阻 ②. 变小
【解析】
【详解】[1][2]电线换成更粗的，材料不变，长度不变，横截面积增大，所以导线电阻变小，由焦耳定律知道，在同样情况下电流在导线上产生的热量变小。

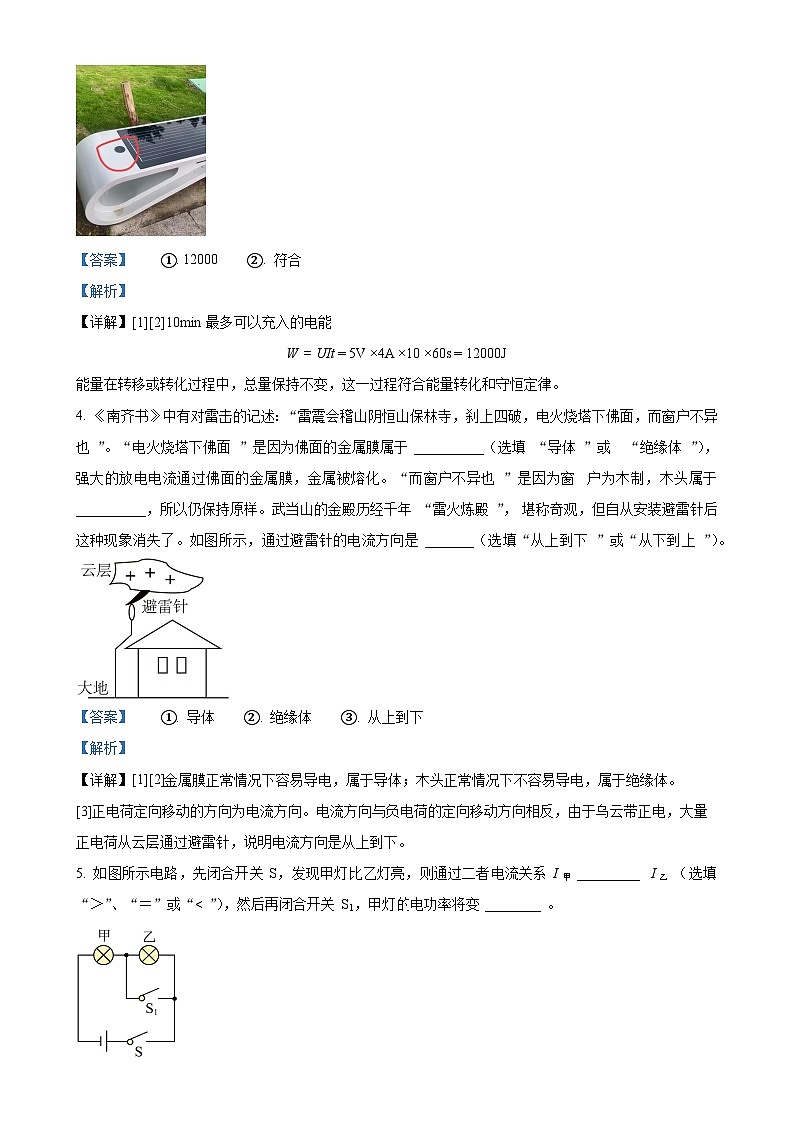

3. 杭州为了亚运会是真的拼了，如图所示的公园座椅实现了无线充电。给手机无线充电时， 若充电器的充电电压为 5V，充电电流为 4A，10min 最多可以充入电能 ________ J 。这一过程 _________（选填“符合 ”或“不符合 ”）能量转化和守恒定律；
【答案】 ①. 12000 ②. 符合
【解析】
【详解】[1][2]10min 最多可以充入的电能
W = UIt = 5V ×4A ×10 ×60s = 12000J
能量在转移或转化过程中，总量保持不变，这一过程符合能量转化和守恒定律。
4. 《南齐书》中有对雷击的记述：“雷震会稽山阴恒山保林寺，刹上四破，电火烧塔下佛面，而窗户不异也 ”。“电火烧塔下佛面 ”是因为佛面的金属膜属于 __________（选填 “导体 ”或 “绝缘体 ”），强大的放电电流通过佛面的金属膜，金属被熔化。“而窗户不异也 ”是因为窗 户为木制，木头属于 __________，所以仍保持原样。武当山的金殿历经千年 “雷火炼殿 ”， 堪称奇观，但自从安装避雷针后这种现象消失了。如图所示，通过避雷针的电流方向是 _______（选填“从上到下 ”或“从下到上 ”）。
【答案】 ①. 导体 ②. 绝缘体 ③. 从上到下
【解析】
【详解】[1][2]金属膜正常情况下容易导电，属于导体；木头正常情况下不容易导电，属于绝缘体。
[3]正电荷定向移动的方向为电流方向。电流方向与负电荷的定向移动方向相反，由于乌云带正电，大量正电荷从云层通过避雷针，说明电流方向是从上到下。

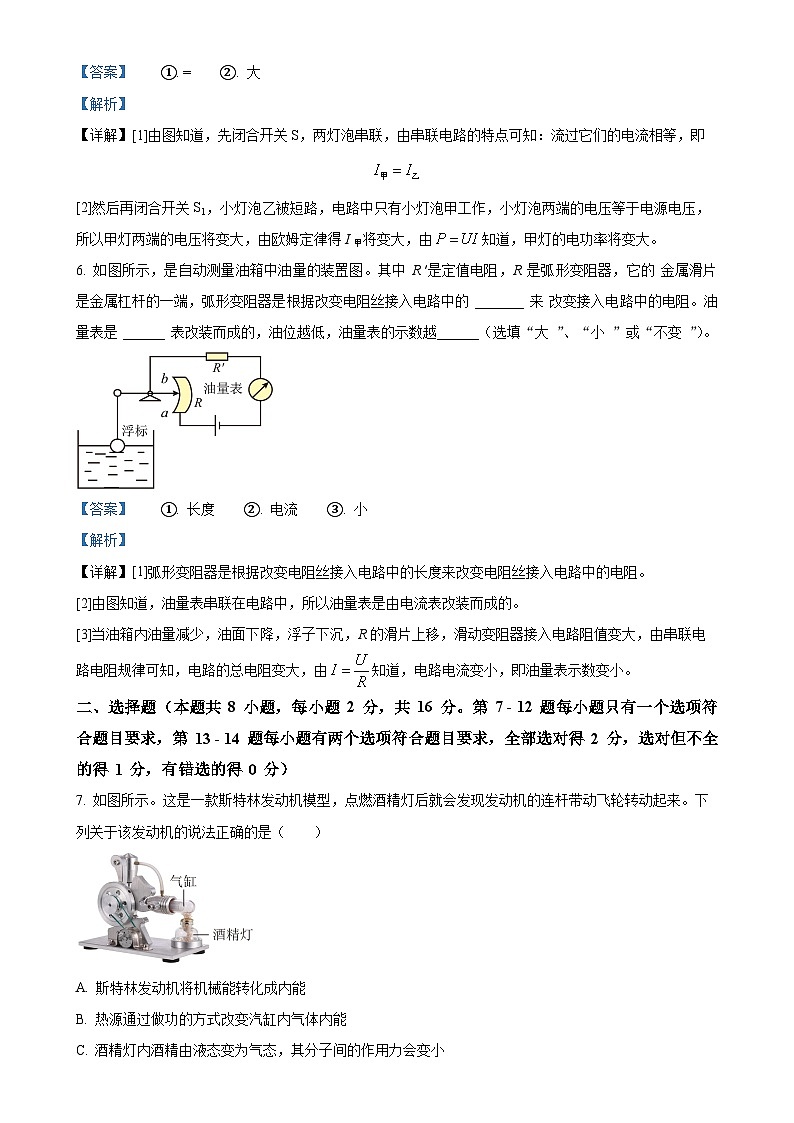

5. 如图所示电路，先闭合开关 S，发现甲灯比乙灯亮，则通过二者电流关系 I甲 _________ I乙 （选填“＞”、“＝”或“< ”），然后再闭合开关 S1，甲灯电功率将变 ________ 。
【答案】 ①. = ②. 大
【解析】
【详解】[1]由图知道，先闭合开关S，两灯泡串联，由串联电路的特点可知：流过它们的电流相等，即
[2]然后再闭合开关S1，小灯泡乙被短路，电路中只有小灯泡甲工作，小灯泡两端的电压等于电源电压，所以甲灯两端的电压将变大，由欧姆定律得I甲将变大，由知道，甲灯的电功率将变大。
6. 如图所示，是自动测量油箱中油量的装置图。其中 R ′是定值电阻，R 是弧形变阻器，它的 金属滑片是金属杠杆的一端，弧形变阻器是根据改变电阻丝接入电路中的 _______ 来 改变接入电路中的电阻。油量表是 ______ 表改装而成的，油位越低，油量表的示数越______（选填“大 ”、“小 ”或“不变 ”）。
【答案】 ①. 长度 ②. 电流 ③. 小
【解析】
【详解】[1]弧形变阻器是根据改变电阻丝接入电路中的长度来改变电阻丝接入电路中的电阻。
[2]由图知道，油量表串联在电路中，所以油量表是由电流表改装而成的。
[3]当油箱内油量减少，油面下降，浮子下沉，R的滑片上移，滑动变阻器接入电路阻值变大，由串联电路电阻规律可知，电路的总电阻变大，由知道，电路电流变小，即油量表示数变小。
二、选择题（本题共 8 小题，每小题 2 分，共 16 分。第 7 - 12 题每小题只有一个选项符合题目要求，第 13 - 14 题每小题有两个选项符合题目要求，全部选对得 2 分，选对但不全的得 1 分，有错选的得 0 分）
7. 如图所示。这是一款斯特林发动机模型，点燃酒精灯后就会发现发动机的连杆带动飞轮转动起来。下列关于该发动机的说法正确的是（ ）
A. 斯特林发动机将机械能转化成内能
B. 热源通过做功的方式改变汽缸内气体内能
C. 酒精灯内酒精由液态变为气态，其分子间的作用力会变小
D. 随着酒精的燃烧，酒精灯内剩余酒精的热值在不断减小
【答案】C
【解析】
【详解】A．热源加热将化学能转化为内能，推动活塞运动做功，由此可知斯特林发动机将内能转化成机械能，故A错误；
B．热源对物体加热，是通过热传递的方式改变气缸内气体内能，故B错误；
C．物质液态变成气态后，其分子间的作用力会变小，故C正确；
D．热值是燃料的特性，与其质量的大小无关，酒精炉内剩余酒精的热值不变，故D错误。
故选C。
8. 在如图所示的电路中，电源电压为且保持不变，灯泡正常发光。若把不同的元件正确接在a、b之间，下列说法不正确的是（ ）
A. 若接一导线，灯泡将不发光
B. 若接电流表，电流表测量通过定值电阻的电流
C. 若接电压表，电压表示数为
D. 若接滑动变阻器，移动滑片时灯泡亮度不变
【答案】A
【解析】
【详解】A．若接一导线，灯泡和定值电阻并联，灯泡发光，故A错误，符合题意；
B．若接电流表，电流表的电阻很小可以忽略不计，灯泡和定值电阻并联，电流表测量通过定值电阻的电流，故B正确，不符合题意；
C．若接电压表，电压表可测量电源电压，电压表示数为3V，故C正确，不符合题意；
D．若接滑动变阻器，滑动变阻器与定值电阻串联后，再与灯泡并联，并联电路的各支路相互不影响，不可以改变灯泡亮度，故D正确，不符合题意。
故选A。
9. 如图所示为单相电子式电能表，关于该电能表下列说法正确的是（ ）
A. 允许通过的最大电流为10A
B. 主要用来测量用电器电功率
C. 此时的示数为13148kW·h
D. 指示灯闪2500次表示消耗电能3.6×106J
【答案】D
【解析】
【分析】根据对电能表的作用、读数和相关参数的理解即可得出答案。
【详解】A．20A表示该电能表的额定最大电流，即允许在短时间内通过电能表的最大电流，故A项错误；
B．电能表是用来测电功的或者某段时间内消耗的电能，故B项错误；
C．电能表的读数，最后一位是小数，此时时数为1314.8 ，故C项错误；
D．2500imp/( )表示每消耗电能，即，电能表的指示灯闪烁2500次，故D项正确。
【点睛】本题考查了电能表参数的理解、电能表的读数和用途，熟记相关参数的物理含义即可正确解题，难度不大。
10. 关于电流、电压、电阻的关系，下列说法正确的是（ ）
A. 导体电阻与其两端电压和通过的电流没有关系
B. 只要电路中有电压，就一定有电流
C. 通过导体的电流越大，导体的电阻一定越小
D. 电压一定时，导体电阻跟通过的电流成反比
【答案】A
【解析】
【详解】A．导体电阻是导体本身具有的性质，只与材料、长度、横截面积、温度有关，导体电阻与其两端电压和通过的电流没有关系，故A正确；
B．电路中产生持续电流的条件有两个，一个是有电压，另一个是电路处处连通，所以电路中有电压，不一定有电流，故B错误；
C．电阻是导体本身具有的性质，与电流无关，故C错误；
D．电压一定时，通过导体的电流跟电阻成反比，而电阻和电流无关，故D错误。
故选A。
11. 滑动变阻器在电学实验中起到重要的作用，除保护电路外，下列实验中多次改变滑动变阻器，目的为了减小误差的是（ ）
A. 探究“电流与电压关系 ”实验B. 探究“电流与电阻关系 ”实验
C. “测量未知定值电阻的阻值 ”实验D. “测量小灯泡功率 ”实验
【答案】C
【解析】
【详解】A．在探究“电流与电压关系”的实验中，其主要作用是改变电压，便于多次测量，得出普遍规律，故A不符合题意；
B．在探究“电流与电阻关系”的实验中，其主要作用是保持R两端的电压不变，便于多次测量，得出普遍规律，故B不符合题意；
C．“测量未知定值电阻的阻值 ”实验中，其主要作用是为了多次测量，求平均值，减小实验误差，故C符合题意；
D．在“测量小灯泡功率”的实验中，其主要作用是改变灯泡两端的电压，测量不同情况下灯泡的电功率，得出小灯泡的亮度与实际功率的关系，不能多次测量求平均值，故D不符合题意。
故选C。
12. 为了低碳环保，同学们在不影响正常学习情况下，坚持教室少开两盏照明灯。若导线电阻忽略不计，当熄灭两盏灯后，电路中（ ）
A. 总电流增大B. 总电阻减小
C. 总电压降低D. 总电功率减小
【答案】D
【解析】
【详解】教室内的照明灯均为并联，当熄灭两盏灯后，电路中的电压不变，均为220V；由并联电路的电阻规律可知，总电阻将增大，因电压不变，故各灯的电流不变，故总电流将减小；各灯的功率不变，则总功率将减小，故D符合题意，ABC不符合题意。
故选D。
13. 关于下列各图所示的实验现象及说明的问题，说法正确的是（ ）
A. 图甲：当手触静电球时，头发竖起来了，因为头发都带上同种电荷相互排斥
B. 图乙：用头发摩擦过的梳子靠近碎纸屑，纸屑会被吸引，说明梳子创造了电荷
C. 图丙：若 A 带正电荷，B 不带电，接触瞬间金属杆中电子定向移动的方向是自 A 流向 B
D. 图丁：闭合开关钩码被提起，电流做功的多少可通过钩码提升的高度来反映
【答案】AD
【解析】
【详解】A．图甲中，当手触静电球时，头发上都带有同种电荷，头发竖起来了，因为头发都带上同种电荷相互排斥，故A正确；
B．用头发摩擦过的梳子靠近碎纸屑，带电体具有吸引轻小物体的性质，纸屑会被吸引，说明梳子带了电荷，电荷不能被创造，故B错误；
C．图丙中，若A带正电荷，B不带电，A缺少电子，电子从B流向A，电子定向移动的方向与电流方向相反，接触瞬间金属杆中电流方向是自A流向B，故C错误；
D．图丁中，闭合开关钩码被提起，电流通过电动机提升物体做功显示电流做功的多少，是转换法，故D正确。
故选AD。
14. 如图所示电路中，L1标有“3V 1.5W”，L2标有“2V 2W”，当开关闭合时，下列正确的是（ ）

A. 两灯电流相等B. 两灯一样亮
C. 灯L1比灯L2亮D. 允许电源的最大电压为5V
【答案】AC
【解析】
【详解】A.由图可知，L1、L2串联，串联电路中电流处处相等，故A正确；
BC.由P=UI可变形为可得两灯泡电阻
L1、L2串联，串联电路中电流处处相等，根据P=I2R可知L1的实际功率大于L2的实际功率，灯L1比灯L2亮，故B错误，C正确；
D.由P=UI可变形为可得两灯的额定电流
串联电路中电流处处相等，电路中电流应为
I=I1=0.5A
允许电源的最大电压
U=I（R1+R2）=0.5A（6Ω+2Ω）=4V
故D错误；
故选AC。
三、作图题（本题共 2 小题，每小题 2 分，共 4 分）
15. 如图所示，是小明家将要在墙上安装的一个带有USB接口的三孔插座，其内部简化电路如图乙所示。当闭合开关S时，指示灯发光，插座和USB接口才能正常使用。请你在图中将未完成的电路补充完整。
【答案】
【解析】
【详解】由题意可知，开关S控制整个电路，所以开关S在干路上；插座、USB接口与指示灯互不影响，所以插座、USB接口与指示灯并联；如下图所示：
16. 近段时间，商丘市有部分学校出现流感聚集性疫情。为了防止病例增加，某学校大门安 装了“人脸识别测温门禁一体机 ”，如图甲所示。要求人脸数据识别成功，且体温不高于 37 . 3℃才能把门锁打开，请把这种一体机的电路图（图乙）连接完整。
【答案】
【解析】
【详解】根据题意知道，要求人脸数据识别成功，且体温不高于 37 . 3℃才能把门锁打开，即两个条件必须同时 满足才能打开门锁，表示这两个条件的开关存在串联关系，即两开关串联接入电路，如下图
四、实验探究题（本题共 3 小题，第 17 题 4 分，第 18 题 7 分，第 19 题 8 分，共 19 分）
17. 小方用图甲做了“探究并联电路电流规律的实验 ”中。
（1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行______，以正确选择电流表的量 程。若发现此时电流表指针位置如图乙所示，其原因是____ ；
（2）小方闭合开关，调节滑动变阻器，发现灯泡 L1和 L2发光、电流表 A1和 A2有示数、电流表A示数为零。则电路故障可能是______ ；
（3）排除故障，进行实验，小方记录了如下数据；
分析以上实验数据，小方发现通过两条支路电流总是相等。为了探究这个发现是否具有普遍性，可以______，再进行实验。
【答案】（1） ①. 试触 ②. 电流表正负接线柱接反了
（2）电流表 A 短路
（3）更换不同规格的灯泡
【解析】
【小问1详解】
[1]为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行试触以正确选择电流表或电流表的量程。
[2]电流应从电流表正接线柱流入，从负接线柱流出，否则电流表指针反向偏转。若连好电路闭合开关后，发现电流表指针位置如图乙，则说明电流表正负接线接反了。
【小问2详解】
小方将以上电路连接完后，闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数，说明电路为通路，电流表A示数为零，则电路故障可能是电流表A短路了。
【小问3详解】
根据并联电路各支路电压相等和欧姆定律知道，通过两条支路的电流总是相等是因为选用的灯泡规格相同，为得出普遍性的结论，应换用不同规格的灯泡再进行实验。
18. 在“探究电流通过导体产生热量的多少与什么因素有关的实验 ”中。某兴趣小组猜想：电 流通过导体产生的热量可能与通过导体的电流、导体的电阻和通电时间有关，于是他们 利用甲、乙、丙三个装置进行实验探究，如图所示，三个装置的透明容器中各有一段电阻 丝，容器中密封着等量的空气，U 形管中液面高度的变化反映密闭空气温度的变化。
（1）如图甲，此时的 U 形管 ______（选填“是 ”或“不是 ”）连通器；
（2）要探究电热与电阻的关系，应选用______ 组合，并将它们______ 接到电源两 端进行实验；
（3）选用乙、丙组合，串联接到电源两端进行实验，在通电时间相同的情况下，发现乙装置 U 形管中液面高度变化大，由此可得到的结论是：在电阻和______相同的情况 下，通过导体的电流越大，产生的热量______。其中丙容器外 5 Ω 的电阻起到 ______（选填“分流 ”或“分压 ”）的作用；
（4）小红探究“电流通过导体产生的热量与电流的关系 ”时。经多次实验测量，收集实验 数据，绘制了烧瓶中玻璃管内液面上升的高度 h 与电流 I 的关系图象。根据焦耳定律可知，如图丁中能正确反映 h - I 关系的是______。
【答案】（1）不是 （2） ①. 甲、乙 ②. 串联
（3） ① 通电时间 ②. 越多 ③. 分流
（4）A
【解析】
【小问1详解】
上端开口、底部连通的容器叫连通，由于图甲中一端封闭，故此时它的U形管不是连通器。
【小问2详解】
[1][2]要研究电热与电阻的关系，需要控制通过电阻的电流与通电时间相同，而电阻的阻值不同，因此选用甲和乙组合，将它们串联接到电源两端进行实验。
【小问3详解】
[1][2]选用乙、丙组合，串联在电路中，此时右边两个电阻并联后再与左边的电阻串联（如下图），由并联电路的电流特点可知通过乙容器中5Ω电阻的电流大于通过丙容器中5Ω电阻的电流，当在通电时间相同的情况下，发现乙装置U形管中液面高度变化大，可知气压差越大，温度差越大，热量越多，可以得出的结论是：在电阻和通电时间相同时，通过导体的电流越大，产生的热量越多。
[3] 丙容器外 5 Ω 的电阻与丙容器内5Ω的电阻并联后再与左侧电阻串联，容器内两电阻大小相等，根据并联和串联电路电流的规律，通过左侧容器中电阻的电流大于通过右侧容器中电阻的电流，而通电时间相同，故乙实验可以研究电流产生的热量与电流的关系，右侧容器外并联的电阻丝起到分流作用。
【小问4详解】
小红用如图丁所示的装置，进一步探究“电流通过导体产生的热量与电流的关系”，要控制电阻与通电时间相同，经多次实验测量，收集实验数据，绘制了烧瓶中玻璃管内液面上升的高度h与电流的关系图像，根据转换法，煤油吸热越多，膨胀程度越大，液柱升高的越多，且膨胀程度与吸热多少成正比，根据焦耳定律知道
①
Rt常数，且Rt＞0，故由数学知识①式为Q关于I的抛物线，且开向上，图丁中能正确反映h-I关系的是A。
19. 学校实验室新进了一批规格为“2. 5V 0. 75W”的小灯泡，小明想通过实验探究小灯泡的额定功率是否符合规格。
（1）根据图甲所示电路图，用笔画线代替导线把图乙所示的实物电路补充完整；________
（2）当滑动变阻器向左滑动时，电压表的示数将________（选填“变大”或“变小”或“不变”）。如在滑动时突然灯泡熄灭，电流表无示数，电压表示数较大，可能出现的故障是_________；
（3）小明完成实验后，根据实验数据作出I-U关系图像如图丙所示，由图像可得小灯泡的额定功率为________W，该小灯泡________（选填“符合”或“不符合”）制造规格；
（4）由I-U关系图像可知当小灯泡两端电压为1V时，它的电阻为_________Ω；进一步分析图像可得小灯泡电阻随着灯丝温度升高而_______（选填“增大”或“减小”或“不变”）；
（5）实验结束后_________（选填“应该”或“不应该”）求出灯泡电阻的平均值。
【答案】 ①. ②. 变大 ③. 灯泡断路 ④. 0.75 ⑤. 符合 ⑥. 5 ⑦. 增大 ⑧. 不应该
【解析】
【详解】（1）[1]根据图甲所示电路图可知，电源、开关、电流表、滑动变阻器、灯泡串联，电压表与灯泡并联，且滑动变阻器的滑片向右移动时，滑动变阻器接入电路的阻值变大，故应将灯泡的右接线柱和滑动变阻器的左下接线柱相连，将滑动变阻器的右上接线柱和电流表的“﹣”接线柱相连，电路图如下所示：
（2）[2]当滑动变阻器向左滑动时，接入电路电阻变小，电路中的电流变大，电压表测量灯泡两端电压，电压表示数变大。
[3]在滑动时突然灯泡熄灭，电流表无示数，证明电路发生了断路，电压表示数较大，证明与之并联的灯泡断路。
（3）[4]小灯泡的额定电压为2.5V，从图中可知小灯泡的额定电流为0.3A，小灯泡的额定功率为
P额=U额I额=2.5V×0.3A=0.75W
[5]实验结果与标注相符，故小灯泡符合制造规格。
（4）[6]由I-U关系图像可知当小灯泡两端电压为1V时，它的电流为0.2A，此时电阻为
[7]由I-U关系图像可知当小灯泡两端电压为2.5V时，它的电流为0.3A，此时电阻为
灯泡的电压越大，功率越大，产生的热量多，温度高，因此比较上面两组数据的计算结果，可得小灯泡电阻随着灯丝温度升高而增大。
（5）[8]因为小灯泡电阻随着灯丝温度升高而增大，因此求灯泡电阻的平均值毫无意义，所以不应该再求平均值。
五、综合应用题（本题共 2 小题，第 20 题 8 分，第 21 题 9 分，共 17 分）
20. 如图甲所示是某品牌电热锅，图乙是它的简化电路，R1、R2均为发热电阻。电热锅工作时，通过开关S1和S2实现低温、中温和高温的挡位控制。已知R1独立工作时为低温挡，电阻R1=110Ω；中温挡的功率为760W。求：
（1）电热锅低温挡工作时的电功率是多少；
（2）使用电热锅高温挡，将质量为1kg的水从20℃加热到100℃所用的时间。［不计热量损失，水的比热容c=4.2×103J/（kg·℃）]
【答案】（1）440W
（2）280s
【解析】
【小问1详解】
已知R1独立工作时为低温挡，电阻R1=110Ω，所以，电热锅低温挡工作时的电功率是
【小问2详解】
当开关S1及S2均闭合时，此时两电阻并联，电路的总电阻最小，根据可知，电功率最大，为高温挡，高温挡的功率为
水吸收的热量为
若不计热量损失，消耗的电能为
所需时间为
21. 2023 年 11 月 26 日，渠南街道一处在建仓库工地，4 名施工人员将移动脚手架推向工地 另一处过程中，触碰到 10kV 高压线，造成 4人死亡。为了防止发生触电事故，家庭电路 中一般都装有漏电保护器，家庭电路用电器漏电时，通过火线与零线的电流不相等，漏电 保护器中检测装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护 作用。漏电保护器中另有试验电路，由开关 S 与电阻 R 组成，如图丙。人体意外触电时 的危害程度与通过人体的电流大小有关。在极端潮湿等环境中 6 伏以下的电压才是安 全的。查阅资料得知：由于人体的电阻会随着环境的改变而改变，人体的安全电压有 5 个等级（42 伏，36 伏，24 伏，12 伏，6 伏）。如在皮肤干燥等情况下 42 伏以下的电压是安 全的。请回答：
请回答下列问题：
（1）如图甲所示的高压触电类型是 _______ 触电。如图乙，当站在绝缘物上的人一手 接触火线，另一手接触零线时，漏电保护器 _______（ 填 “会 ”或 “不会）起保护作 用。
（2）如图丙，是一位网友发的视频截图，他嫌家里大半夜老是跳闸，用一根棍将空气开关支了起来，网友非常关心最后119派车去他家了吗？ 电流过大能引起开关跳闸。造成家庭电路中电流过大的原因是______ 和 ________ 。
（3）如图丁，当开关 S ___________（选填“断开 ”或 “闭合 ”）时就能模拟用电器漏电，此时通过 AB 两处的电流 I A ___________（选填“＞”、“＝”或“< ”）IB ；
（4）为确保人体在任何环境中都安全，测电笔内部电阻设计至少为 21400 欧，则允许通过 人体的最大电流为多少？_______
【答案】（1） ①. 跨步电压 ②. 不会
（2） ①. 短路 ②. 用电器的总功率过大
（3） ①. 闭合 ②. ＜
（4）0. 01A
【解析】
【小问1详解】
[1]高压触电包括高压电弧触电和跨步电压触电，图甲是发生跨步电压触电。
[2]图乙中，当站在绝缘物上的人一手接触火线，另一手接触零线时，流过火线和零线的电流相等，故漏电保护器不会切断电源，不能起到保护作用。
【小问2详解】
[1][2]引起开关跳闸的原因是电路中电流过大，导致电流过大的原因有用电器短路，或者同时使用的用电器的总功率过大。
【小问3详解】
[1][2]当开关S闭合时能模拟用电器的漏电情况，即此时A、B两处电流是不相等的，A处电流小于B处电流（B处在干路中），相当于漏了电。
【小问4详解】
在使用测电笔接触火线时，人体和测电笔串联。为确保人体在任何环境中都安全，测电笔内部电阻设计至少为21400欧，此时加在测电笔上的电阻两端的电压为
U=220V-6V=214V
则允许通过人体的最大电流为
实验次序
L1 电流 I1 /A
L2电流 I2/A
干路电流 I/A
1
0 . 1
0 . 1
0 . 2
2
0 . 3
0 . 3
0 . 6
3
0.4
0.4
0 8
