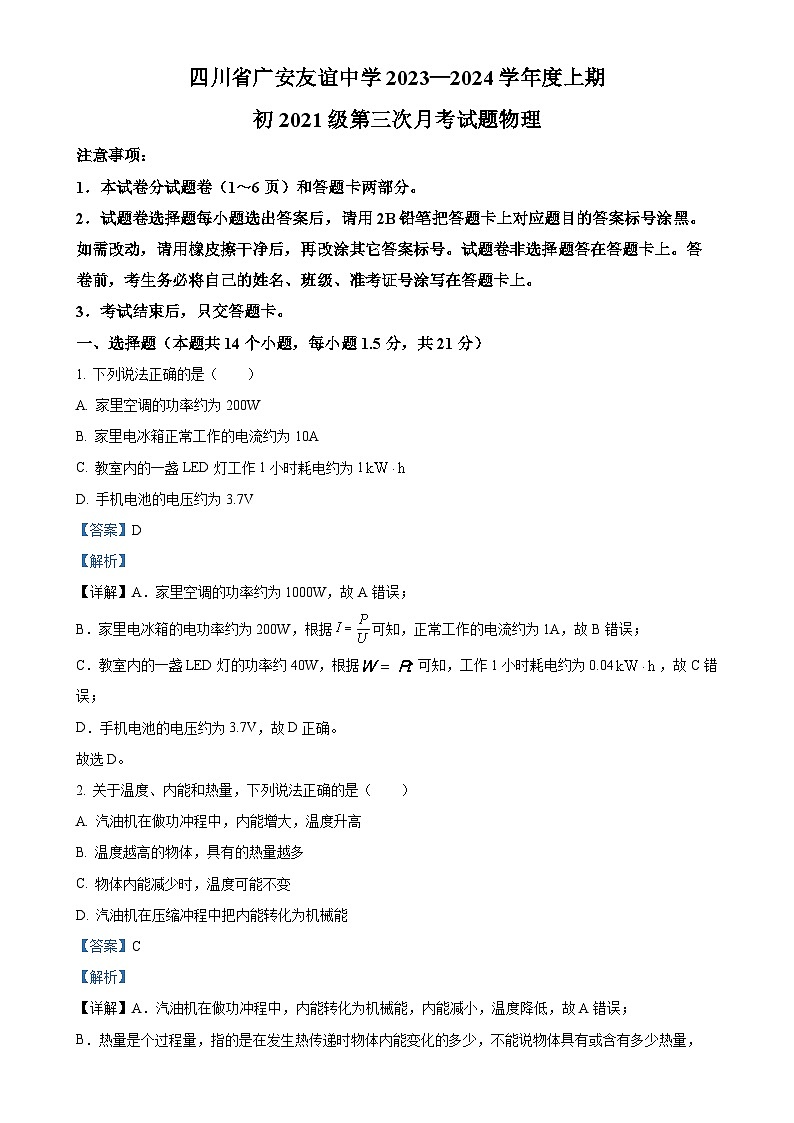

四川省广安友谊中学2023-2024学年九年级上学期第三次月考物理试题（解析版）-A4

这是一份四川省广安友谊中学2023-2024学年九年级上学期第三次月考物理试题（解析版）-A4，共19页。试卷主要包含了本试卷分试题卷和答题卡两部分，考试结束后，只交答题卡等内容，欢迎下载使用。
注意事项：
1．本试卷分试题卷（1～6页）和答题卡两部分。
2．试题卷选择题每小题选出答案后，请用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，请用橡皮擦干净后，再改涂其它答案标号。试题卷非选择题答在答题卡上。答卷前，考生务必将自己的姓名、班级、准考证号涂写在答题卡上。
3．考试结束后，只交答题卡。
一、选择题（本题共14个小题，每小题1.5分，共21分）
1. 下列说法正确的是（ ）
A. 家里空调的功率约为200W
B. 家里电冰箱正常工作的电流约为10A
C. 教室内的一盏LED灯工作1小时耗电约为1
D. 手机电池的电压约为3.7V
【答案】D
【解析】
【详解】A．家里空调的功率约为1000W，故A错误；
B．家里电冰箱的电功率约为200W，根据可知，正常工作的电流约为1A，故B错误；
C．教室内的一盏LED灯的功率约40W，根据可知，工作1小时耗电约为0.04，故C错误；
D．手机电池的电压约为3.7V，故D正确。
故选D。
2. 关于温度、内能和热量，下列说法正确的是（ ）
A. 汽油机在做功冲程中，内能增大，温度升高
B. 温度越高的物体，具有的热量越多
C. 物体内能减少时，温度可能不变
D. 汽油机在压缩冲程中把内能转化为机械能
【答案】C
【解析】
【详解】A．汽油机在做功冲程中，内能转化为机械能，内能减小，温度降低，故A错误；
B．热量是个过程量，指的是在发生热传递时物体内能变化的多少，不能说物体具有或含有多少热量，故B错误；
C．晶体在凝固过程中，放出热量，内能减少，但温度不变，故C正确；
D．汽油机在压缩冲程中把机械能转化为内能，故D错误。
故选C。
3. 下面是对生活中一些事例的判断，其中正确的是（ ）
A. 花香四溢不属于扩散现象
B. 钻木取火利用热传递改变内能
C. 用热水袋取暖利用了水的比热容大的特性
D. 用去一半剩下的汽油，其密度、比热容、热值都变为原来的一半
【答案】C
【解析】
【详解】A．花香四溢是因为花香分子在不停地运动进入空气中，属于扩散现象，故A错误；
B．钻木取火利用克服摩擦做功的方式改变内能大小的，故B错误；
C．用热水袋取暖利用了水的比热容大的特性，相同质量的情况下降低相同温度时可以放出更多的热量，故C正确；
D．密度、比热容、热值都属于物质的特性，用去一半剩下的汽油，其密度、比热容、热值都不变，故D错误。
故选C。
4. 下列有关“电”的说法正确的是（ ）
A. 摩擦起电的实质是创造了电荷
B. 运动的电荷一定形成电流
C. 电路两端有电压就一定有电流
D. 电阻中有电流，它的两端一定有电压
【答案】D
【解析】
【详解】A．摩擦起电的实质，并不是创造了电，只是通过摩擦，使电子由一个物体转移到另一个物体，得到电子的物体带负电，失去电子的物体带正电，故A不合题意；
B．光有运动的电荷不一定能形成电流，电路中还必须有电压使自由电荷定向移动才能产生电流，故B不合题意；
C．电路两端有电压不一定有电流，电路还必须是闭合的，故C不合题意；
D．电压是使电路中形成电流的原因，电路中有电流，两端就一定有电压，故D符合题意．

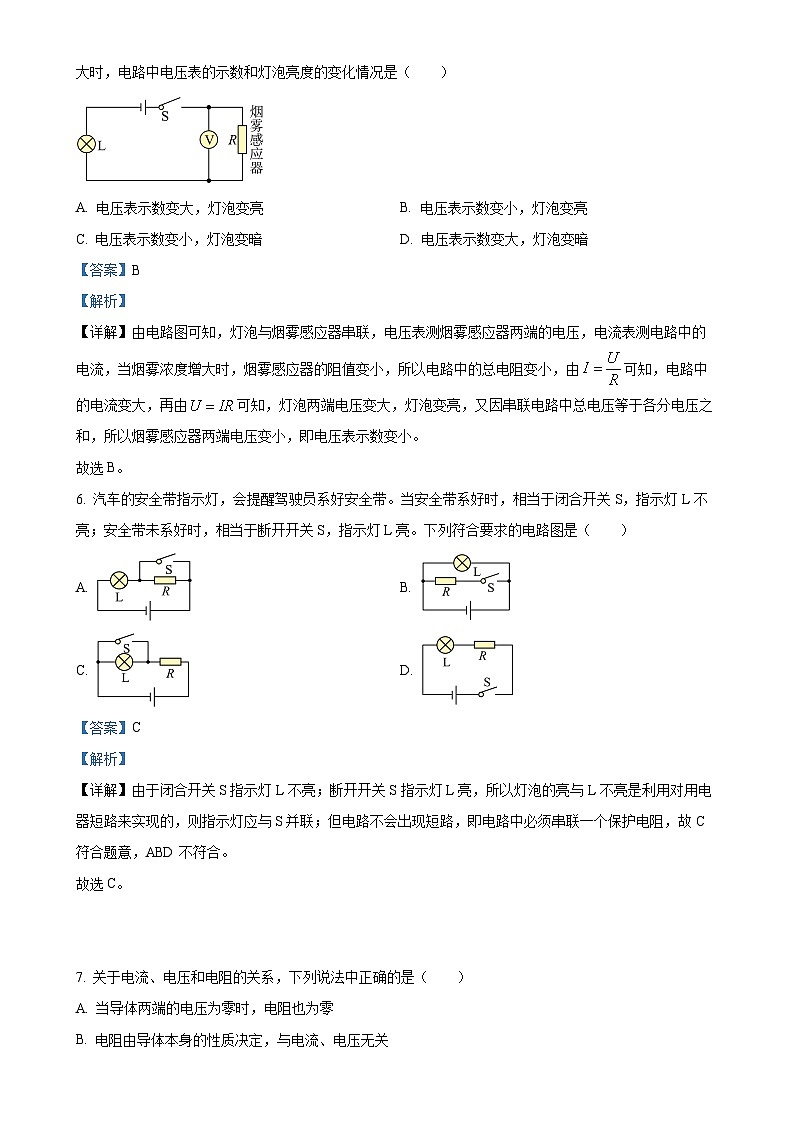

5. 如图所示为某烟雾报警器的电路简图，烟雾感应器的阻值R随烟雾浓度的增大而减小。当烟雾浓度增大时，电路中电压表的示数和灯泡亮度的变化情况是（ ）
A. 电压表示数变大，灯泡变亮B. 电压表示数变小，灯泡变亮
C. 电压表示数变小，灯泡变暗D. 电压表示数变大，灯泡变暗
【答案】B
【解析】
【详解】由电路图可知，灯泡与烟雾感应器串联，电压表测烟雾感应器两端的电压，电流表测电路中的电流，当烟雾浓度增大时，烟雾感应器的阻值变小，所以电路中的总电阻变小，由可知，电路中的电流变大，再由可知，灯泡两端电压变大，灯泡变亮，又因串联电路中总电压等于各分电压之和，所以烟雾感应器两端电压变小，即电压表示数变小。
故选B。
6. 汽车的安全带指示灯，会提醒驾驶员系好安全带。当安全带系好时，相当于闭合开关S，指示灯L不亮；安全带未系好时，相当于断开开关S，指示灯L亮。下列符合要求的电路图是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】由于闭合开关S指示灯L不亮；断开开关S指示灯L亮，所以灯泡的亮与L不亮是利用对用电器短路来实现的，则指示灯应与S并联；但电路不会出现短路，即电路中必须串联一个保护电阻，故C符合题意，ABD不符合。
故选C。
7. 关于电流、电压和电阻的关系，下列说法中正确的是（ ）
A. 当导体两端的电压为零时，电阻也为零
B. 电阻由导体本身的性质决定，与电流、电压无关
C. 滑动变阻器两端的电压越大，通过该电阻的电流就越大
D. 导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
【答案】B
【解析】
【详解】A．电阻是导体本身的一种性质，其大小与导体两端的电压无关，电压为零，但电阻不为零，故A错误；
B．电阻是导体本身的一种性质，由导体本身决定，与电流、电压无关，故B正确；
C．滑动变阻器两端的电压越大，由串联电路电压的规律可知定值电阻两端的电压越小，由可知通过该电阻的电流就越小，故C错误；
D．电阻是导体本身的一种性质，其大小与电流和电压无关，故D错误。
故选B。
8. 在“探究电流与电压的关系”实验中，小何同学根据得到的实验数据绘制了电阻和的图像，如图所示，下列说法正确的是（ ）
A. 与的阻值之比是1∶2
B. 与串联接在3V的电源两端，消耗的功率是0.9W
C. 与串联接在3V的电源两端，通过与的电流之比是2∶1
D. 与并联接在3V的电源，电路消耗的总功率是2.7W
【答案】D
【解析】
【详解】A．由图可知，当R1两端的电压是6V时，通过R1的电流是0.6A，R1的阻值

当R2两端的电压是3V时，通过R2的电流是0.6A，R2的阻值
R1和R2的阻值之比

故A错误；
B．与串联接在3V的电源两端，通过电路的电流

消耗的功率是
P1=I2R1=(0.2A)2×10Ω=0.4W
故B错误；
C．与串联接在3V的电源两端，由串联电路电流的规律可知，通过与的电流相等，它们的电流之比是1∶1，故C错误；
D．与并联接在3V的电源，电路消耗的总功率

故D正确。
故选D。
9. 如图所示，相同的电压表，闭合开关后，两个电压表的指针偏转角度相同，经检查，电路一切正常，则R1与R2的电阻之比为（ ）
A. 1∶4B. 4∶1C. 1∶5D. 5∶1
【答案】B
【解析】
【详解】如图所示，电路由两个电阻串联组成，电压表测电阻R2两端的电压，电压表测两个电阻两端的总电压；相同的电压表，闭合开关后，两个电压表的指针偏转角度相同，说明电压表选择的量程是0-3V，电压表选择的量程是0-15V，因为电压表的大量程的分度值是小量程的5倍，所以这两个电压表示数之比是1∶5，根据串联电路电压规律可得，电阻R1与R2两端的电压之比为4∶1，根据串联电路分压规律可知，R1与R2的电阻之比等于电阻两端电压之比为4∶1，故B符合题意，ACD不符合题意。
故选B。
10. 将一台“220V 100W”的电风扇、一个“220V 100W”的电视机、一把“220V 100W”的电烙铁分别接到220V的电源上，通电相同时间后，消耗电能（ ）
A. 一样多B. 电风扇最多
C. 电视机最多D. 电烙铁最多
【答案】A
【解析】
【详解】三个用电器功率相同，通电相同时间后，根据可知消耗电能一样多，故A符合题意，BCD不符合题意。
故选A。
11. 有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为（ ）
A. 4：5B. 5：4C. 2：3D. 1：3
【答案】A
【解析】
【详解】由图示电路图可知，两元件串联，通过它们的电流相等，由图甲所示图象可知，电流为0．4A时，A、B两元件两端的电压分别为2．0V、2．5V，两元件的电功率之比：。
故选A．
12. 如图所示电路中，电源电压为3V，当开关S闭合后，只有一只灯泡发光，且电压表示数为3V，产生这种现象的原因是（ ）
A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路
【答案】B
【解析】
【分析】
【详解】该电路为串联电路，电压表测量L1两端的电压， 因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压，所以L2被短路。
故选B。
13. 如图所示，电源电压不变．闭合开关S，将滑动变阻器的滑片P向右移动时，下列说法正确的是（ ）
A. 电流表A1示数变小，电压表V示数变小
B. 电流表A2示数变大，电压表V示数变大
C. 电压表V的示数与电流表A1示数的比值变大
D. 电压表V的示数与电流表A2示数的比值不变
【答案】C
【解析】
【详解】AB．由电路图可知，R1和R2并联，电流表A2测量通过R2电流，电流表A1测量干路电流，当滑动变阻器的滑片P向右移动时，变阻器R2连入阻值变大，因为电源电压保持不变，电压表测量并联支路电压或电源电压，所以电压表V的示数不变，电流表A2的示数变小，电流表A1的示数变小，故AB错误；
C．由欧姆定律可知：，电压表V的示数与电流表A1示数的比值大小等于连入电路的总阻值，变阻器R2连入阻值变大，并联电路中，一条支路电阻增大，总电阻也随之增大，则电路的总电阻变大，所以两表示数的比值变大，故C正确；
D．由欧姆定律可知：，电压表V的示数与电流表A2示数的比值大小等于R2连入电路的阻值，变阻器R2连入阻值变大，所以两表示数的比值变大，故D错误。
故选C。
14. 小军同学在做“调节灯泡亮度”的实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω，1A”，灯泡L标有“2.5V，1.25W”字样（忽略灯丝电阻变化），在不损坏电路元件的情况下，下列判断正确的是（ ）
A. 电路中电流变化的范围是0.18A～0.5A
B. 滑动变阻器阻值变化的范围是4Ω～10Ω
C. 灯泡的最小功率是0.162W
D. 该电路的最大功率是2W
【答案】B
【解析】
【详解】A．由题意可知，灯泡正常发光时电流为最大电流
灯丝的电阻为
滑动变阻器两端的电压最大为3V时，电路中的电流最小
电路中电流变化的范围是0.3A～0.5A，故A错误；
B．电压表示数最小时，滑动变阻器接入电路中的阻值最小，为
电压表示数最大时，滑动变阻器接入电路中的阻值最大，为
故B正确；
C．灯泡的最小功率是
故C错误；
D．该电路的最大功率是
故D错误。
故选B。
二、填空题（本题共7个小题，每空1分，共14分）
15. 可充电电筒的电池能反复充放电使用，既节约了资源，也保护了环境。电池充电时，______能转化为化学能，用电筒照明时，小灯泡将电能转化为______能。
【答案】 ①. 电 ②. 光
【解析】
【详解】[1]可充电的电池充电时，消耗电源的电能，将电能转化为化学能储存起来。工作时再将化学能转化为电能。
[2]用电筒照明时，用电筒消耗电池的电能使灯发光，所以小灯泡将电能转化为光能。
16. 从电视机显像管尾部的阴极发射出来的电子，高速撞击到荧光屏上，使荧光屏发光，则该电子束的电流方向是从_________（选填“从阴极流向荧光屏”或“从荧光屏流向阴极”）。
【答案】从荧光屏流向阴极
【解析】
【详解】在物理学中，电流的方向被定义为正电荷定向移动的方向。然而，在实际情况中，金属导体中的电流是由带负电的电子定向移动形成的。由于电子带负电，其定向移动的方向与电流方向是相反的。该电子束的电流方向实际上是从荧光屏流向阴极，与电子定向移动的方向相反。
17. 在一定值电阻两端加4V的电压，其电阻为10Ω；若在它两端加12V的电压，其电阻为______Ω，通过的电流是______A。
【答案】 ①. 10 ②. 1.2
【解析】
【详解】[1][2]导体电阻的大小跟导体的材料、长度、横截面积以及温度有关，与通过的电流和两端的电压大小无关。在它两端加12V的电压，其电阻不变仍然为10Ω；此时通过电路的电流为
故此时通过的电流是1.2A。
18. 一台单缸四冲程汽油机，飞轮转速为3600转/分，该汽油机活塞1s对外做功_____次，如图所示是汽油机的_____冲程。
【答案】 ①. 30 ②. 做功
【解析】
【详解】[1]飞轮转速为3600转/分，则每秒转60转，每转两转对外做功1次，则汽油机活塞1s对外做功30次。
[2]由图知，两气门关闭，火花塞点火，活塞向下运动，此过程是汽油机做功冲程。
19. 如图所示，电路中L1和L2是分别标有“12V，3W”和“12V，6W”的灯泡，现将其接入电源电压为12V的电路中，为了使灯都正常发光，应闭合开关__________；为了使L1比L2亮，应闭合开关___________；当S2、S3同时闭合时，电路将发生_________现象。

【答案】 ①. S1和S3 ②. S2 ③. 短路
【解析】
【详解】[1]电源电压为12V，两个灯泡的额定电压都是12V，为了使灯都正常发光，应使两灯泡并联，故应闭合开关S1和S3，这样可使两泡并联，都正常工作。
[2]由两灯的额定功率可知，L2的额定功率较大，两个灯泡的额定电压都是12V，由可知L2的电阻较小，如果两个灯泡并联，两个灯泡两端的电压相等，由可知L2的实际功率较大，L2较亮，不符合题意；当两只灯泡串联时，通过两个灯泡的电流相等，由公式P=I2R可知
P1实>P2实
即L1较亮；所以，若要使灯L1比L2亮，则应使两灯串联，应闭合开关S2。
[3]当S2、S3同时闭合时，形成电源短路，灯L1、L2都不发光。
20. 电子式电能表表盘上标有“2500imp/kW•h”字样，将一电热器单独接在家庭电路中，让它正常工作6min，电能表指示灯闪烁了250次。该电热器在上述时间内消耗的电能为_________J，它的实际功率为_________W。
【答案】 ①. ②. 1000
【解析】
【详解】[1]该电热器在上述时间内消耗的电能为
[2]它的实际功率为
21. 如图甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙提供的的信息可知，电源电压是___________V，电阻R2的阻值是______Ω。
【答案】 ①. 6 ②. 20
【解析】
【详解】[1]开关S接2时，电阻R1和电阻R2串联接入电路，电压表测量R1的电压，电流表测量串联电路电流，由串联分压可知，此时电压表示数小于电源电压，开关S接1时，电路为R1的简单电路，此时电压表测量R1电压，可知此时电压表示数为电源电压，可知乙图中“0.6A 6V”为开关S接1时的点，“0.2A 2V”为开关S接2时的点，可知电源电压为6V。
[2]电源电压U=6V，当开关S接1时电路中电流为I=0.6A，由欧姆定律可知R1的阻值大小为
当开关S接2时，R1上电压为U1=2V，由串联分压可知电阻R2的电压大小为
U2=U-U1=6V-2V=4V
此时电路中电流为0.2Ａ，即电阻R2的电流大小为I2=0.2Ａ，可知R2的阻值大小为
三、作图题（共1分）
22. 要两个灯泡都能够发光，请在图的○中填入合适的电流表或电压表符号。
【答案】
【解析】
【详解】由电路图可知，a表与L1并联，故a表为电压表；b表与L2并联，故b表为电压表；c表与L2串联，所以c表为电流表，如下图所示：
四、实验探究题（每空1分，共13分）
23. 小波同学对串联电路电压规律进行了探究；
【猜想与假设】串联电路总电压等于各用电器两端的电压之和；
【设计与进行实验】
（1）按图所示的电路图连接电路；
（2）闭合开关，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，小波同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上，测出BC间的电压；
（4）测出AC间的电压；
【交流与评估】
（1）小波同学用上面的方法测L2两端的电压___________（填“正确”或“不正确”），因为_________；
（2）正确连接后，小波同学将所测电压记录在上表中，并就此得出结论：串联电路总电压等于各用电器两端的电压之和；这个实验还存在的不足之处是_________。
【答案】 ①. 不正确 ②. 电压表正负接线柱接反了 ③. 未多次试验得到普遍规律（或者：根据一次数据得出结论具有偶然性）
【解析】
【详解】（1）[1][2]在测量L2两端的电压时，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反了，所以不能测出L2两端的电压。
（2）[3]此实验的测量数据只有一组，实验结论具有偶然性，不具有普遍性，应当改用不同规格的灯泡再测量几次，然后再得出结论。
24. 小波利用如图所示的装置，探究电流通过导体时产生热量的多少与电阻大小的关系；在两个相同的烧瓶中盛着质量和温度都相同的煤油，煤油中都浸泡着一段金属丝，甲烧瓶中的金属丝是铜丝，电阻比较小，乙烧瓶中的金属丝是镍铬合金丝，电阻比较大。
（1）通电一段时间后，小波发现_________烧瓶中温度计的示数大，表明电流和通电时间相同时，导体的电阻越_________，产生的热量越多；
（2）本实验应用了控制变量法和________法；
（3）小波将该装置改为探究物质吸热能力的实验，则他应将其中一个烧瓶中的煤油换成_________相同的水，再将甲瓶中的铜丝换成与乙瓶相同的镍铬合金丝；接着通过观察_________（填“加热时间”或“升高的温度”）来判断吸收热量的多少。
【答案】（1） ①. 乙 ②. 大
（2）转换 （3） ①. 质量 ②. 加热时间
【解析】
【小问1详解】
[1][2]由电路图知，两金属丝串联连接，通过电路的电流处处相等，甲金属丝的电阻较小，乙金属丝的电阻较大，那么通电一段时间后，乙烧瓶中温度计示数较大，这表明在其它条件相同时，导体的电阻越大，产生的热量越多。
【小问2详解】
实验时，将铜丝和镍铬合金丝串联接入电路中，这是为了控制通过两电阻的电流相同，同时也控制通电时间相同，这是控制变量法的应用；电阻丝产生热量的多少可以通过温度计示数变化反应出来，应用了转换法。
【小问3详解】
[1]使用该装置来探究物质吸热能力，需要控制两个烧瓶中所装液体种类不同，但质量相同，所以将其中一个烧瓶的煤油换成质量相同的水。
[2]在实验中两个烧瓶内金属丝在相同时间内放出的热量相同，即烧瓶内的煤油和水吸收的热量相同，所以可以通过加热时间来比较两种液体吸收热量的多少。
25. 小波同学进行“测量小灯泡的电功率”实验，小灯泡的额定电压为2.5V，实物图如图甲所示。
（1）请你用笔画线代替导线，将图甲中的电路连接完整______；（要求：滑片P往左移时灯泡变暗）
（2）连接完电路后，闭合开关S，发现无论怎样移动滑动变阻器的滑片P，灯泡不亮，电流表示数始终为零，电压表示数始终为3V。电路中只有一处故障，则可能是下列选项中的________；
A. 灯泡短路B. 灯泡断路
C. 滑动变阻器短路D. 滑动变阻器断路
（3）排除故障后，移动滑片使电压表示数为2V时，电流表的指针位置如图乙所示，则小灯泡的实际功率为______W；小波想要测量小灯泡的额定功率，他应该将滑片P向______（填“左”或“右”）移动；
（4）小波同学多次改变滑动变阻器滑片的位置，并根据实验数据画出了小灯泡的关系图像，如图丙所示。由图像可知：当电压表示数增大时，灯丝温度会发生变化，灯丝电阻将______。
【答案】（1） （2）B
（3） ①. 0.44 ②. 右
（4）变大
【解析】
【小问1详解】
如图所示，题目要求当变阻器的滑片P往左移时灯泡变暗，即是当变阻器的滑片P往左移时电流变小，根据欧姆定律可知，当电源电压不变时，电流变小则电阻变大；根据变阻器“一上一下”的接线方式可知，把变阻器右下端接线柱和小灯泡右端接线柱连接时，刚好满足变阻器的滑片P往左移时电阻变大，电流变小，灯泡变暗，如下图所示：
【小问2详解】
闭合开关S，电压表示数始终为3V，说明电压表和电源之间形成通路，电流表示数始终为零，说明电路中的电流小到可以忽略不计，故障可能是与电压表并联的小灯泡断路；若只有小灯泡短路，则电流表有示数，电压表无示数；若只有滑动变阻器短路，电流表和电压表都有示数，无论怎样移动滑片P，灯泡亮度不变；若滑动变阻器断路，则电流表和电压表都没有示数，小灯泡不亮，故B符合题意，ACD不符合题意。
故选B。
【小问3详解】
[1]如图，电路的电源由两节干电池组成，电源电压为3V，电流表应该接0-0.6A的量程，移动滑片使电压表示数为2V时，电流表的指针位置如图乙所示，此时电流表的读数为0.22A，则小灯泡的实际功率为
[2]小灯泡的额定电压为2.5V，此时电压表示数即小灯泡两端的电压为2V，根据串联电路电压规律可知，电源电压不变时，小灯泡两端的电压需要增大，则变阻器两端的电压需要减小；根据串联电路分压规律可知，变阻器接入电路的电阻减小，则变阻器两端的电压就会减小，所以小波想要测量小灯泡的额定功率，他应该将滑片P向右移动，适当的减小变阻器两端电压，直到使小灯泡两端的电压为2.5V为止。
【小问4详解】
如图丙中图像可知：当电压增大时，电流也增大，根据可知小灯泡的功率在增大，则说明灯丝温度发生变化时灯丝的电阻发生了变化；由图可知，当灯泡两端的电压为1V时，通过的电流为0.15A，则灯泡此时的电阻为
当灯泡两端的电压为2.5V时，通过的电流为0.25A，则灯泡此时的电阻为
这说明当电压表示数增大时，灯丝温度会发生变化，灯丝电阻将变大。
四、计算题（共11分）
26. 某物理兴趣小组的同学，用煤炉给10kg的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线。若在6min内完全燃烧了2kg的煤，水的比热容为4.2×103J/（kg·℃），煤的热值约为3×107J/kg。求：
（1）经过6min时间加热，水所吸收的热量；
（2）煤炉烧水时的热效率。
【答案】（1）2.52106J
（2）4.2%
【解析】
【小问1详解】
如图，经过6min时间加热，水的温度变化了60℃，水所吸收的热量为
【小问2详解】
在6min内完全燃烧了2kg的煤，则燃烧煤放出的热量为
煤炉烧水时的热效率为
27. 如图所示，电源电压恒定，，只闭合开关S，电流表示数是0.3A；再闭合S1时，发现电流表示数变化了0.2A，求：
（1）电源电压；
（2）R2的阻值是多少？
【答案】（1）9V （2）45
【解析】
【小问1详解】
只闭合开关S，电路中单独工作，则电源电压为
【小问2详解】
再闭合S1时，、并联，电流表测干路电流，发现电流表示数变化了0.2A，则电流为0.2A，则R2的阻值为
28. 多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。图乙是某品牌养生壶简化电路图。
（1）开关S1、S2处于什么状态，养生壶为高温挡；
（2）开关S1、S2处于什么状态，养生壶为中温挡；
（3）养生壶处于低温挡工作时，求电路中的电流大小；
（4）求R1和R2的阻值。
【答案】（1）S1闭合，S2接B
（2）S1闭合，S2接A
（3）1.25A （4）88Ω，88Ω
【解析】
【小问1详解】
S1闭合，S2接B时，两电阻并联，总电阻最小，根据可知总功率最大，为高温挡。
【小问2详解】
S1断开，S2接A时，两电阻串联，总电阻最大，根据可知总功率最小，为低温挡；则S1闭合，S2接A时，仅电阻R1工作，养生壶为中温挡。
【小问3详解】
养生壶处于低温挡工作时，电路中的电流大小为
【小问4详解】
低温挡时，两电阻串联，总电阻
中温挡时，仅电阻R1工作，则R1阻值为
则阻值为
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
项目
参数
电源电压（V）
220
低温挡功率（W）
275
中温挡功率（W）
550
高温挡功率（W）
1100
容积（L）
1
