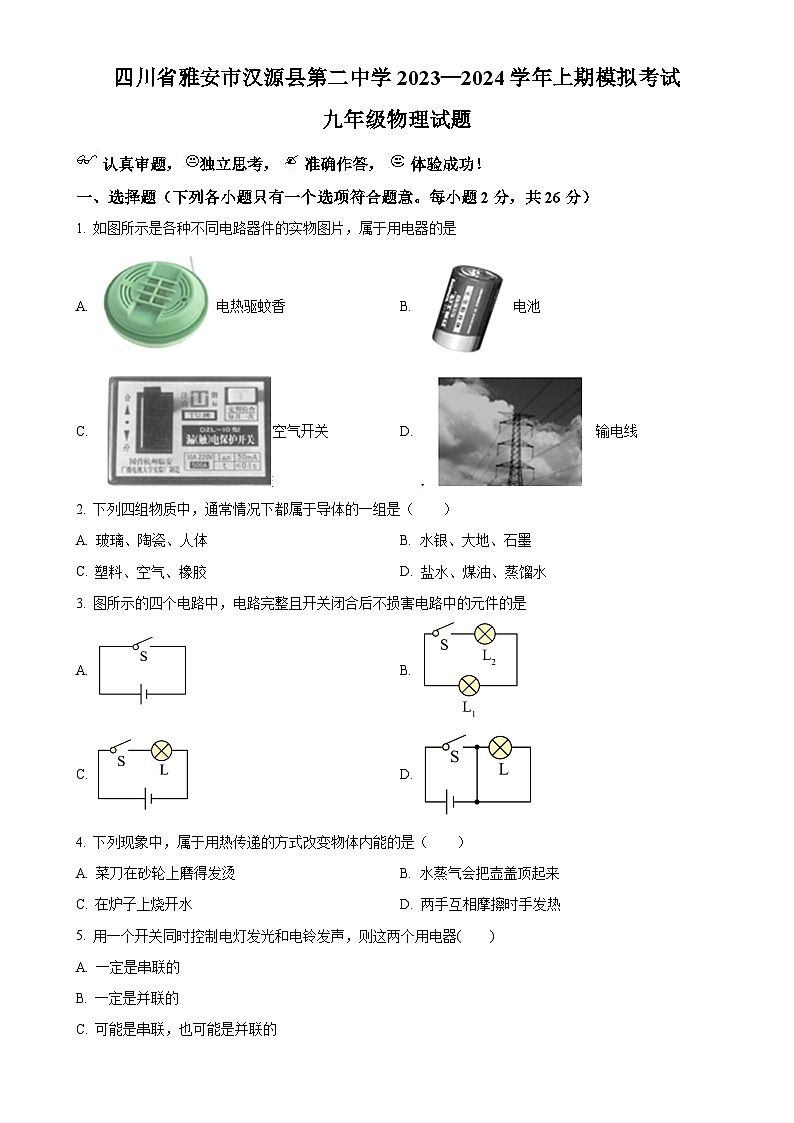

四川省雅安市汉源县第二中学2023—2024学年九年级上学期第二次月考物理试题（原卷版）-A4

这是一份四川省雅安市汉源县第二中学2023—2024学年九年级上学期第二次月考物理试题（原卷版）-A4，共7页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
认真审题，独立思考，准确作答，体验成功！
一、选择题（下列各小题只有一个选项符合题意。每小题2分，共26分）
1. 如图所示是各种不同电路器件的实物图片，属于用电器的是
A. 电热驱蚊香B. 电池
C. 空气开关D. 输电线
2. 下列四组物质中，通常情况下都属于导体的一组是（ ）
A. 玻璃、陶瓷、人体B. 水银、大地、石墨
C. 塑料、空气、橡胶D. 盐水、煤油、蒸馏水
3. 图所示的四个电路中，电路完整且开关闭合后不损害电路中的元件的是
A. B.
C. D.
4. 下列现象中，属于用热传递的方式改变物体内能的是（ ）
A. 菜刀在砂轮上磨得发烫B. 水蒸气会把壶盖顶起来
C. 在炉子上烧开水D. 两手互相摩擦时手发热
5. 用一个开关同时控制电灯发光和电铃发声，则这两个用电器( )
A. 一定是串联的
B. 一定是并联的
C. 可能是串联，也可能是并联的
D. 以上说法都不正确

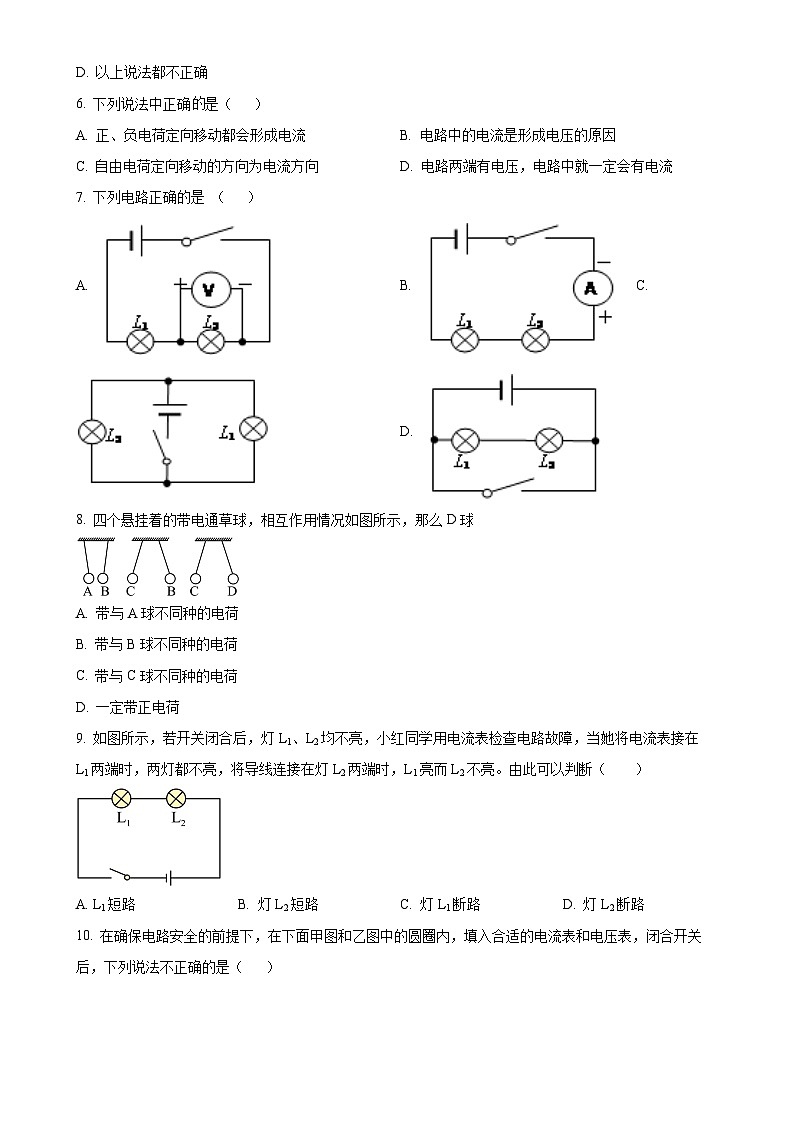

6. 下列说法中正确是（ ）
A. 正、负电荷定向移动都会形成电流B. 电路中的电流是形成电压的原因
C. 自由电荷定向移动的方向为电流方向D. 电路两端有电压，电路中就一定会有电流
7. 下列电路正确的是 （ ）
A. B. C. D.
8. 四个悬挂着的带电通草球，相互作用情况如图所示，那么D球
A. 带与A球不同种的电荷
B. 带与B球不同种的电荷
C. 带与C球不同种的电荷
D. 一定带正电荷
9. 如图所示，若开关闭合后，灯L1、L2均不亮，小红同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮。由此可以判断（ ）
A. L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路

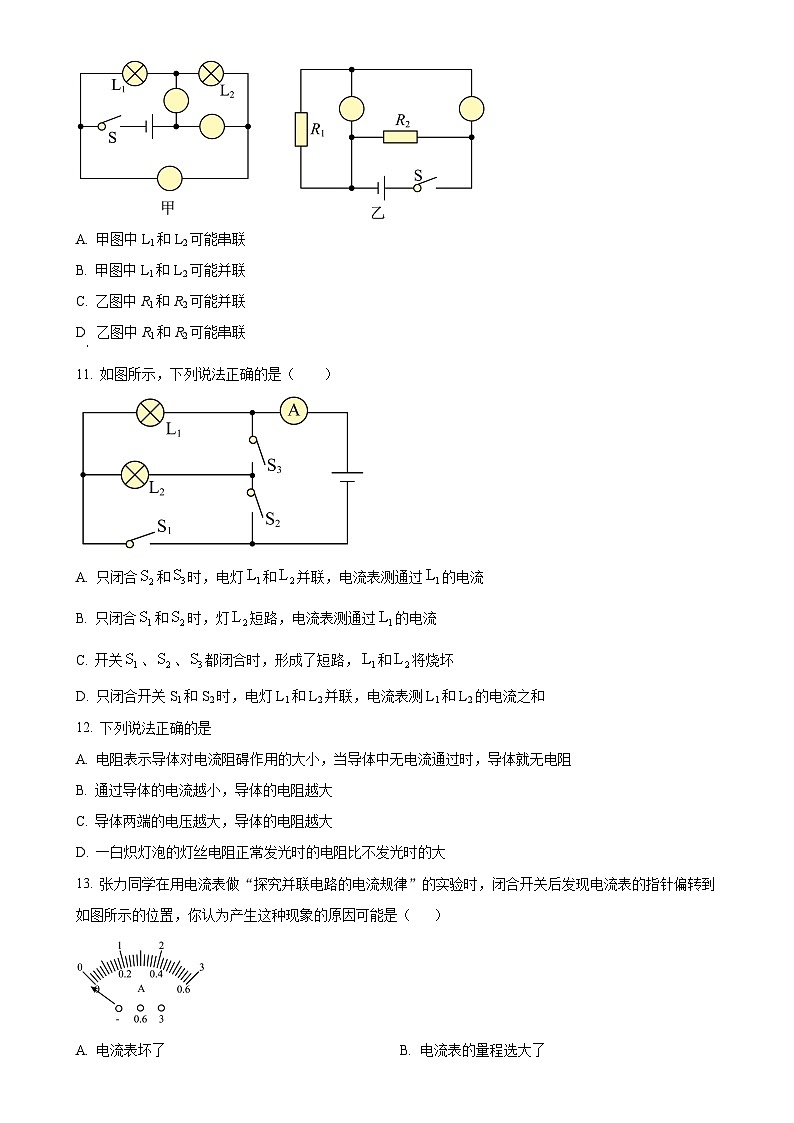

10. 在确保电路安全的前提下，在下面甲图和乙图中的圆圈内，填入合适的电流表和电压表，闭合开关后，下列说法不正确的是（ ）
A. 甲图中L1和L2可能串联
B. 甲图中L1和L2可能并联
C. 乙图中R1和R2可能并联
D 乙图中R1和R2可能串联
11. 如图所示，下列说法正确的是（ ）
A. 只闭合和时，电灯和并联，电流表测通过的电流
B. 只闭合和时，灯短路，电流表测通过的电流
C. 开关、、都闭合时，形成了短路，和将烧坏
D. 只闭合开关S1和S2时，电灯L1和L2并联，电流表测L1和L2的电流之和
12. 下列说法正确的是
A. 电阻表示导体对电流阻碍作用的大小，当导体中无电流通过时，导体就无电阻
B. 通过导体的电流越小，导体的电阻越大
C. 导体两端的电压越大，导体的电阻越大
D. 一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大
13. 张力同学在用电流表做“探究并联电路的电流规律”的实验时，闭合开关后发现电流表的指针偏转到如图所示的位置，你认为产生这种现象的原因可能是（ ）
A. 电流表坏了B. 电流表的量程选大了
C. 电流表的量程选小了D. 电流表的正负接线柱接错了
二、填空题（每空1分，共20分）
14. 一节普通干电池的电压是_____V 。
15. 热传递的实质是_______________从高温物体转移到低温物体。
16. 烘托欢乐气氛的各个小彩灯属于 ___________ 电路；家庭电路属于 __________ 电路。
17. 纺织厂里有一道工序叫做“梳棉”，只有将杂乱无章的棉絮梳理成顺直的棉絮条后，才可用于纺线。梳棉车间必须保持一定的潮湿程度，以防止因____而造成不便和危害。
18. 酒精的热值是3.0×107J/kg，要获得0.6×106J的热量，至少要燃烧________kg的酒精。
19. 如图1所示，电流表A1与A2指针指示的位置如图2所示，则电流表A1所使用的量程为________，读数是________；电流表A2所使用的量程为________，读数是________。
20. 如图所示的电路中，定值电阻R1的阻值为60Ω，电源电压为6V。闭合开关S后，电流表示数为0.3A，则定值电阻R2的阻值为_____________Ω。
21. 在电阻两端加15V电压时，通过它的电流为3A，则该电阻的阻值是________Ω，如果在它两端加6V的电压，通过它的电流是________A。
22. 火柴可以擦燃，也可以放在火上点燃，前者是用___________的方法使火柴燃烧，后者是用___________的方法使火柴燃烧，两种方法都可以改变物体的内能。
23. 电视机的荧光屏上经常粘有灰尘，这是因为电视机工作时，屏幕上带有___________，而具有了___________轻小物体的性质。
24. 使用电压表探究串联电路的电压规律时你发现：串联电路两端的总电压_________各部分电路两端的电压_________，公式可写为__________。
三、作图题（共16分）
25. 在右面的虚线框内画出图所示电路的电路图。
26. 为一仓库设计一个电路，取货人在前门按电键K1，电铃响，红灯亮，送货人在后门按电键K2，电铃响，绿灯亮，按你设计一个电路图。
27. 根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。
28. 图中三个灯泡并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。先连接好实物图，根据实物图画出相应的电路图。
四、实验探究题（每空2分，共30分）
29. 某实验小组按照课本要求探究并联电路中电流关系，他们设计的电路如图所示．把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：
（1）通过对上面数据的分析，可以得出：________；
（2）测量三次的目的是：________，在实验中我们可以采用________的方法改变电流的大小从而进行三次实验；
（3）结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：________。
30. 如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮．
（1）按要求连接实物图
（ ）
（2）画出相应的电路图
（ ）
（3）连接电路时开关应处于_____状态，变阻器的滑片应处于_____端（A或B）．
（4）滑片P向左移动时，电流表示数变_____，灯泡亮度_____（填“变亮”、“变暗”或“不变”）
（5）若闭合开关灯不亮，但电压表示数约等电源电压，此时故障可能是_____；如发现电流表、电压表的指针均反偏，最简单的解决方法是_____；如移动滑片P发现两表示数均比较小且不变，则原因为_____．
31. 如图所示的电路，AB和CD均为镍铬合金线．闭合开关后，通过观察 _____ ，可以比较出合金线电阻的大小，这种研究方法叫 _____ （填“等效替代法”或“转换法”）．这个实验装置是研究电阻大小与导体 _____ 的关系．
五、计算题（共8分）
32. 如图所示，

1. 当S1闭合、S2和S3都断开时电流表A1的示数为1A，求电流表A2和A3的示数各为多少？画出电路简图（等效电路图）；
2. 当S2和S3闭合、S1断开时，电流表A3和A2示数分别为4.5A和1.5A，求电流表A1的示数为多少？
3. 若将S1、S2和S3同时闭合会发生什么现象？
33. 如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V，当S1、S3断开，S2闭合时，电压表两极对调后示数为3V。求：
（1）电源电压是多少？
（2）当S1、S3闭合，S2断开时，电压表的示数为多少？
次数
IA/A
IB/A
IC/A
1
0.10
0.12
0.22
2
0.20
0.24
0.44
3
025
0.30
0.55
