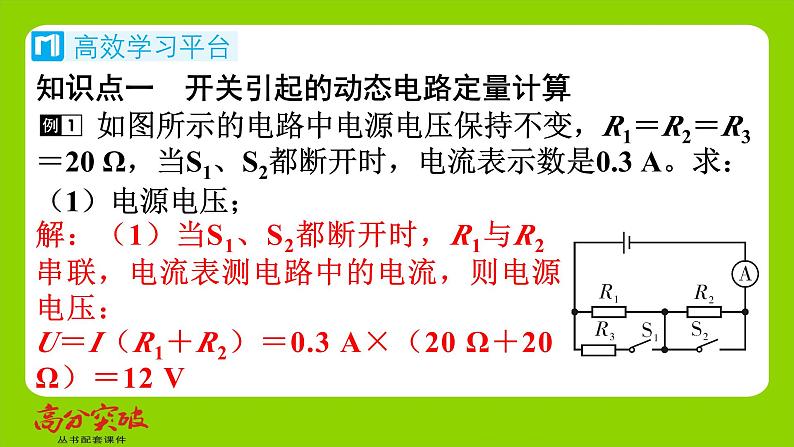

知识点一　开关引起的动态电路定量计算　
如图所示的电路中电源电压保持不变，R1＝R2＝R3 ＝20 Ω，当S1、S2都断开时，电流表示数是0.3 A。求：
解：（1）当S1、S2都断开时，R1与R2 串联，电流表测电路中的电流，则电源 电压：U＝I（R1＋R2）＝0.3 A×（20 Ω＋20 Ω）＝12 V

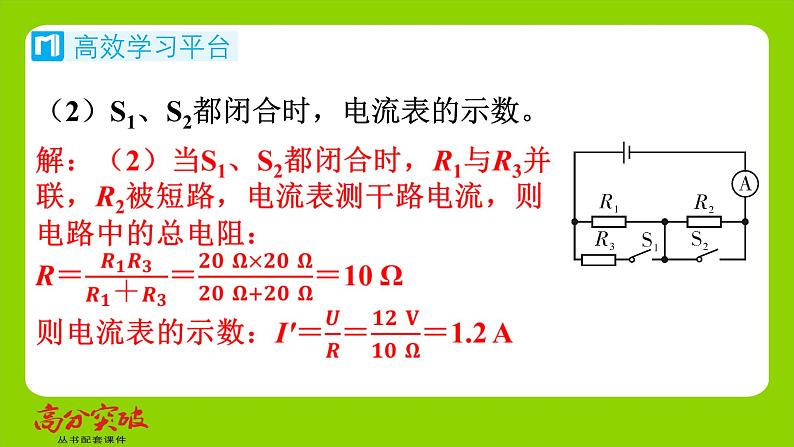

（2）S1、S2都闭合时，电流表的示数。

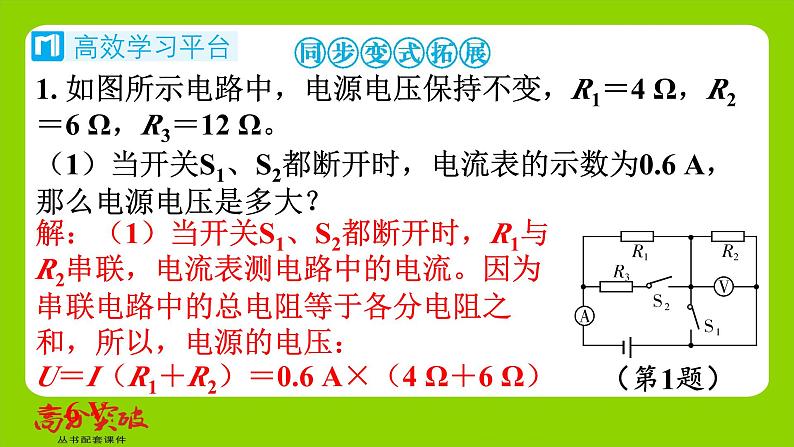

1. 如图所示电路中，电源电压保持不变，R1＝4 Ω，R2 ＝6 Ω，R3＝12 Ω。
（1）当开关S1、S2都断开时，电流表的示数为0.6 A， 那么电源电压是多大？
解：（1）当开关S1、S2都断开时，R1与 R2串联，电流表测电路中的电流。因为 串联电路中的总电阻等于各分电阻之 和，所以，电源的电压：U＝I（R1＋R2）＝0.6 A×（4 Ω＋6 Ω） ＝6 V

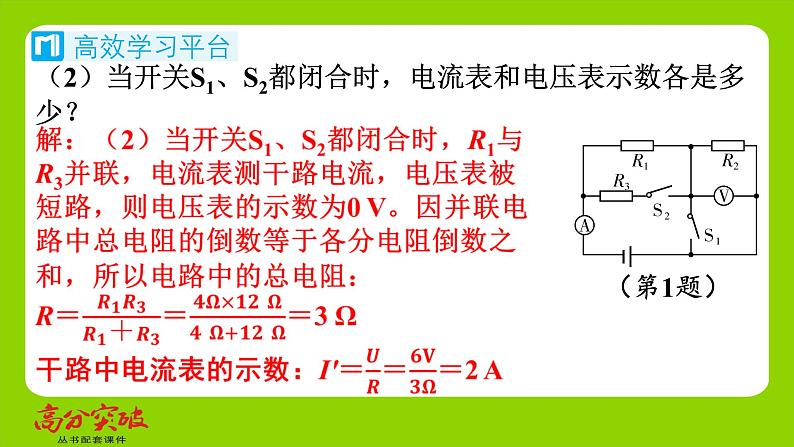

（2）当开关S1、S2都闭合时，电流表和电压表示数各是多少？

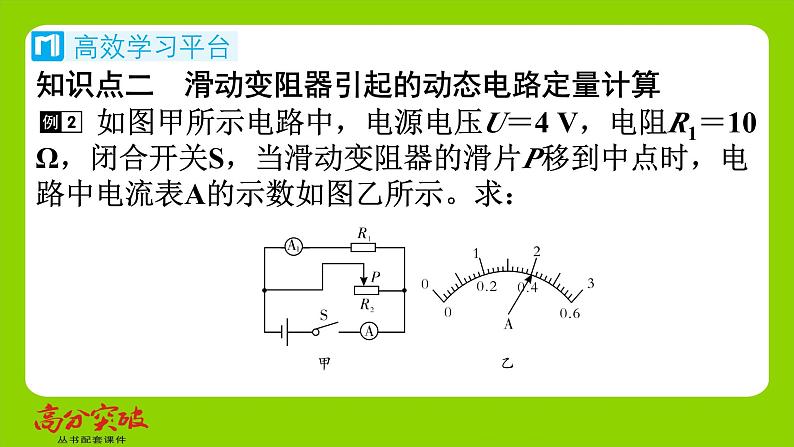

知识点二　滑动变阻器引起的动态电路定量计算
如图甲所示电路中，电源电压U＝4 V，电阻R1＝10 Ω，闭合开关S，当滑动变阻器的滑片P移到中点时，电 路中电流表A的示数如图乙所示。求：

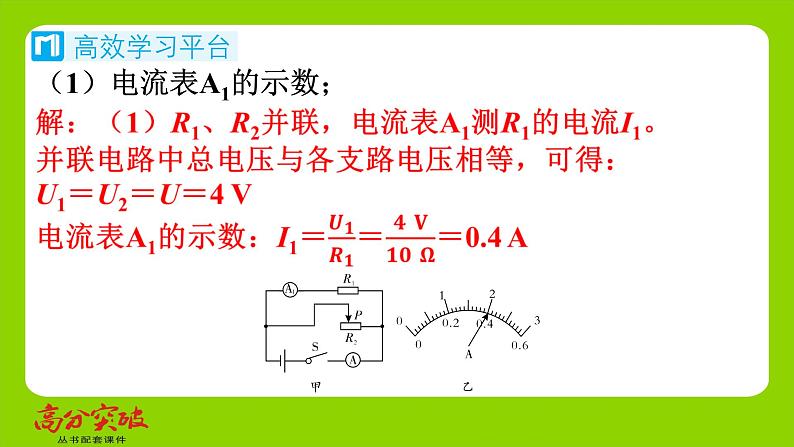

（1）电流表A1的示数；

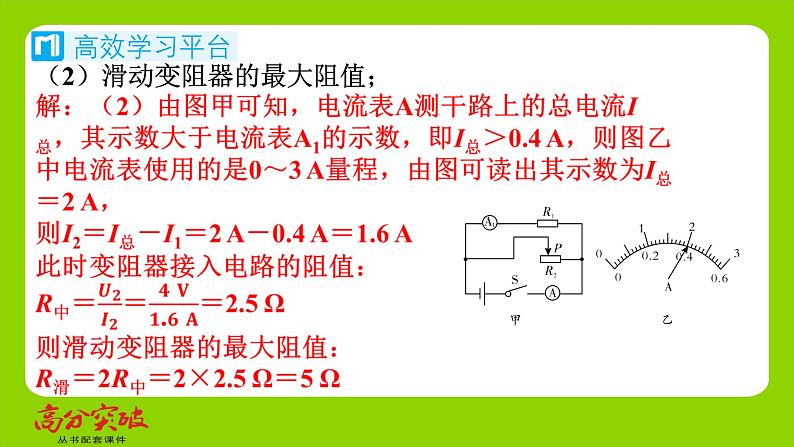

（2）滑动变阻器的最大阻值；
（3）当滑动变阻器的滑片P移到最左端时，电路中电流 表A的示数。
2. 在如图所示的电路中，电源电压为12 V且保持不变， 电阻R1的阻值为10 Ω，滑动变阻器R2上标有“1 A”字 样。闭合开关S，电压表示数为5 V。
（1）求通过电阻R1的电流I1；
（2）移动滑动变阻器滑片P的过程中，电源电压与电压表示数比值的最大值为3，求电压表最大示数和最小示数的差值ΔU1。
　基础过关精练
1. 如图所示，电源电压为12 V保持不变，R1＝10 Ω。只 闭合开关S时，电流表的示数为0.3 A，则R1两端的电压 U1＝ V，R2＝ Ω；当断开开关S，闭合S1、 S2时，则电流表的示数为 A。
2. 在如图所示的电路中，电源电压保持不变，电阻R1＝5 Ω，R2＝15 Ω。当开关S闭合，S1、S2都断开时，电流表示数为0.2 A；当开关S、S1、S2都闭合时，电流表示数为1 A。求：
解：（1）当开关S闭合，S1、S2都断开 时，电路为R1、R2的串联电路，则电源 电压：U＝I（R1＋R2）＝0.2 A×（5 Ω＋15 Ω） ＝4 V
3. 交警使用的一种新型酒精测试仪的工作原理如图所 示。电源电压恒为9 V，传感器电阻R2的电阻值随酒精 气体浓度的增大而减小，当酒精气体的浓度为0时，R2 的电阻值为80 Ω，使用前要通过调零旋钮（即滑动变阻 器R1的滑片）对测试仪进行调零，此时电压表的示数为 8 V。
（1）求电压表的示数为8 V时电流表的示数；
解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流
（2）求电压表的示数为8 V时滑动变阻器R1的阻值；
（3）调零后，R1的电阻保持不变，某驾驶员对着测试 仪吹气10 s，若电流表的示数达到0.3 A，表明驾驶员醉 驾，求此时电压表的示数。
（3）当R1的电阻保持不变，电流表的 示数I'＝0.3 A时R1两端的电压：U1'＝I'R1＝0.3 A×10 Ω＝3 V此时电压表的示数：U2'＝U－U1'＝9 V－3 V＝6 V
4. 某课外活动小组的同学设计了一个用电压表的变化来 反映环境温度变化的电路，如图甲所示。电源电压不 变，定值电阻R0＝20 Ω，R1是热敏电阻，其阻值随温度 变化的图像如图乙所示。闭合开关S后，求：
（1）当环境温度为20 ℃时，电压表示数为2 V，电路 的电流是多少？
（2）当环境温度为20 ℃时，电压表示数为2 V，电源电压是多大？
解：（2）由图甲可知：两电阻串联，电压表并联在定值电阻的两端；由图乙可知：当环境温度为20 ℃时，R1＝40 ΩR1两端的电压：U1＝I1R1＝0.1 A×40 Ω＝4 V故电源电压：U＝U0＋U1＝2 V＋4 V＝6 V
（3）当电压表示数为4 V时，求热敏电阻R1的阻值和此时的环境温度。
　能力拓展训练
5. 在如图所示的电路中，电源电压U保持不变，定值电 阻R＝20 Ω。闭合开关S，当滑动变阻器R'的滑片P在中 点c时，电流表示数为0.4 A，当移动滑片P至最右端时， 电流表示数为0.3 A。则电源电压U与滑动变阻器R'的最 大阻值分别为（　C　）
7. 如图所示的电路中，电源电压不变，当闭合开关S 后，移动滑片P，改变滑动变阻器接入电路的阻值，使 电压表的示数从6 V变化到2 V，同时观察到电流表的示 数从0.5 A变化到1 A，定值电阻R0的阻值和电源电压分 别为（　C　）
