物理九年级全册第四节 电阻的串联和并联集体备课ppt课件

这是一份物理九年级全册第四节 电阻的串联和并联集体备课ppt课件，共15页。PPT课件主要包含了第5题等内容，欢迎下载使用。
知识点一　开关引起的动态电路定性分析　

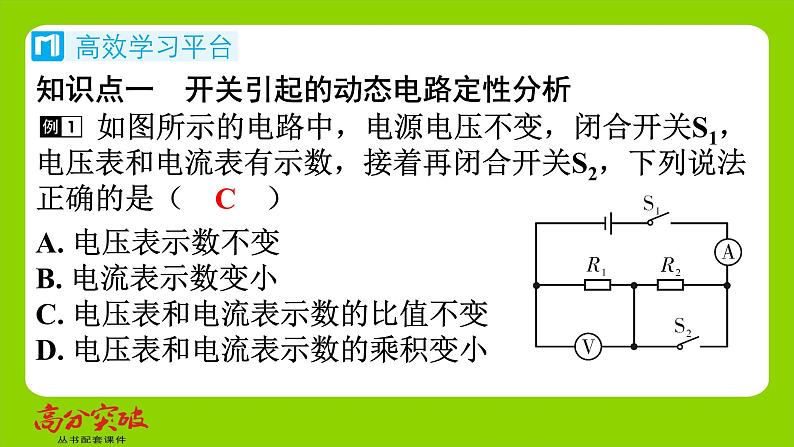

如图所示的电路中，电源电压不变，闭合开关S1， 电压表和电流表有示数，接着再闭合开关S2，下列说法 正确的是（　C　）

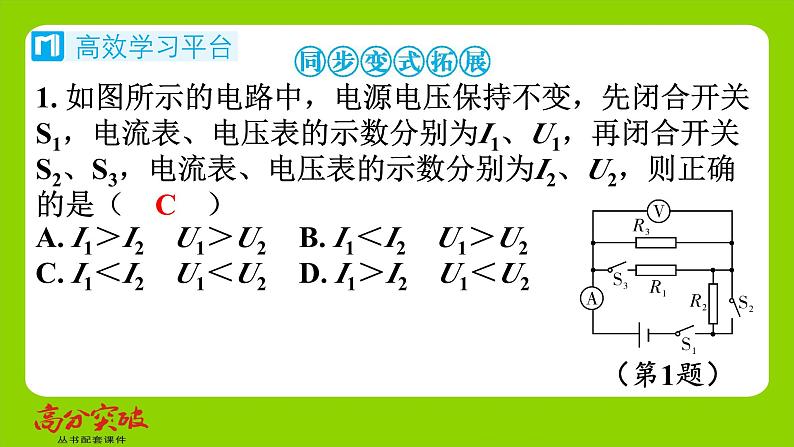

1. 如图所示的电路中，电源电压保持不变，先闭合开关 S1，电流表、电压表的示数分别为I1、U1，再闭合开关 S2、S3，电流表、电压表的示数分别为I2、U2，则正确 的是（　C　）

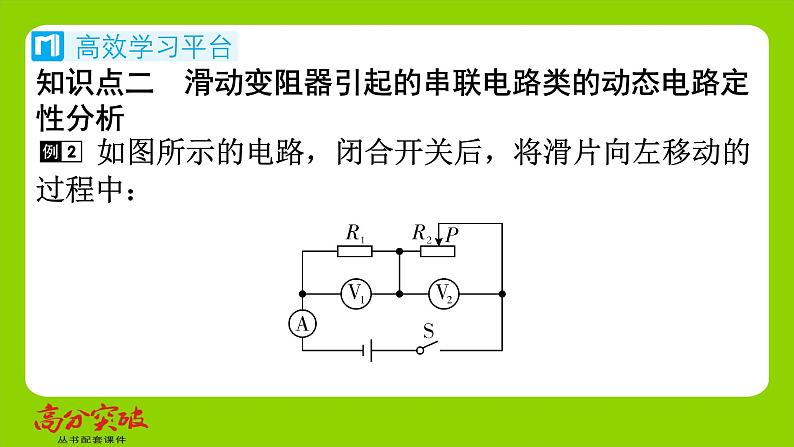

知识点二　滑动变阻器引起的串联电路类的动态电路定 性分析 如图所示的电路，闭合开关后，将滑片向左移动的 过程中：

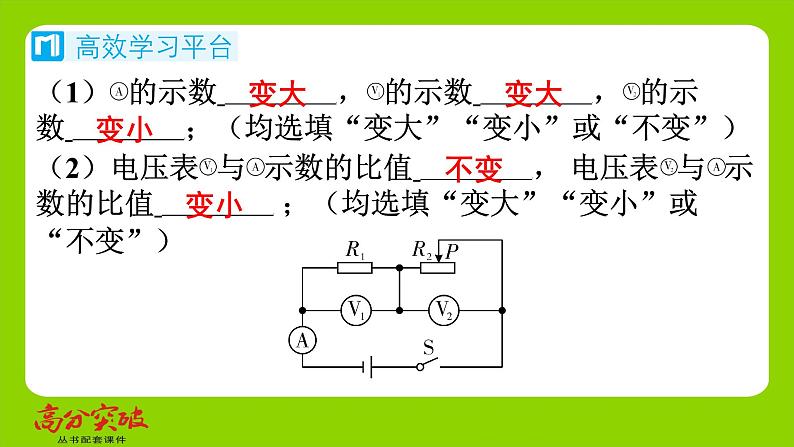

（1） 的示数 ， 的示数 ， 的示 数 ；（均选填“变大”“变小”或“不变”）
（2）电压表 与 示数的比值 ， 电压表 与 示 数的比值 ；（均选填“变大”“变小”或 “不变”）

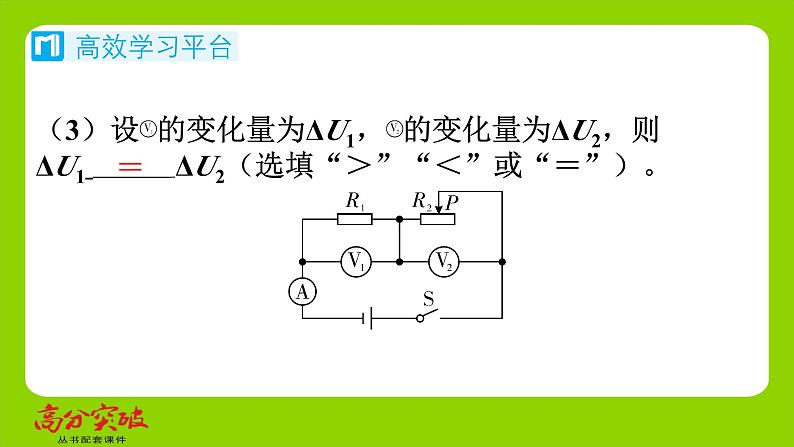

（3）设 的变化量为ΔU1， 的变化量为ΔU2，则 ΔU1 ΔU2（选填“＞”“＜”或“＝”）。

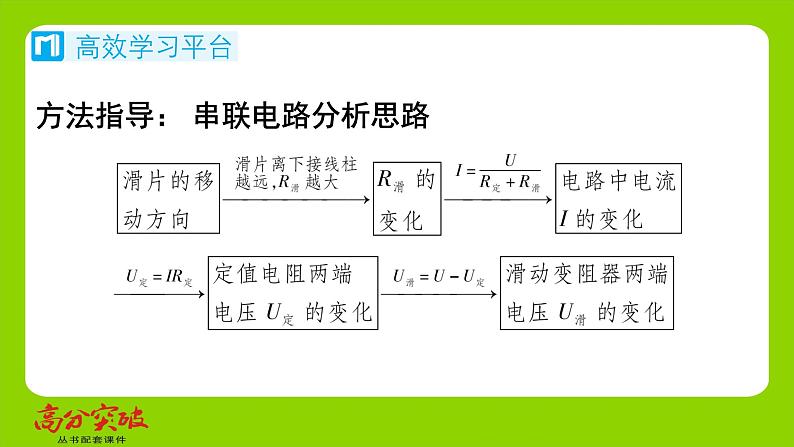

方法指导： 串联电路分析思路
2. （2023·江西）如图所示，电源电压恒定不变，闭合 开关S，将滑动变阻器R1的滑片P向右移动，下列说法正 确的是（　D　）
知识点三　滑动变阻器引起的并联电路类的动态电路定 性分析 如图所示的电路，闭合开关后，将滑片向右移动的 过程中：
（1） 的示数 ， 的示数 ， 的示 数 ，灯泡的亮度 ；（均选填“变 大”“变小”或“不变”）
（2）电压表 与 示数的比值 ， 电压表 与 示 数的比值 。（均选填“变大”“变小”或“不 变”）
（3）设 的变化量为ΔI1， 的变化量为ΔI2，则 ΔI1 ΔI2（选填“＞”“＜”或“＝”）。
方法指导：并联电路分析思路
（注：I1为定值电阻所在支路电流，I2为滑动变阻器所 在支路电流）
3. （2023·烟台）如图所示，电源电压保持不变，闭合 开关S，当滑动变阻器的滑片P向右滑动过程中，下列说 法正确的是（　D　）
知识点四　敏感电阻引起的动态电路定性分析
（2023·宜宾）如图所示，电源电压保持不变，R0 是定值电阻，R是光敏电阻，其阻值随光照的增强而减 小。闭合开关，逐渐减小R的光照强度，电表示数的变 化情况是（　D　）
4. 电梯超载容易引发安全隐患，其超载报警电路简图如 图所示。电源电压恒定不变，R0为保护电阻，R为压敏 电阻，阻值大小随电梯内压力增大而减小。电梯正常工作，当有人进入电梯后，则（　C　）　　
　基础过关精练
1. 如图所示的电路中，电源两端电压保持不变。闭合开 关S，电流表、电压表均有示数；若再闭合开关S1，则 下列说法中正确的是（　C　）
2. 如图所示，电源电压保持不变，开关S闭合后，滑动 变阻器滑片P向左移动时，电路中电流表示数的变化情 况为（　C　）
3. （2023·滨州）如图所示，电源电压恒定不变，闭合 开关后，当滑动变阻器滑片P向左端滑动时，下列说法 正确的是（　A　）
4. 如图所示的电路，电源电压保持不变，闭合开关S， 将滑动变阻器的滑片P缓慢向右移动的过程中（　D　）
易错点　不会识别“假”滑动变阻器的作用5.在如图所示的电路中，闭合开关S，滑动变阻器的滑 片P向右滑动的过程中，下列说法正确的是（　A　）A. 电流表的示数不变，电压表的示数变小B. 电流表的示数不变，电压表的示数变大C. 电流表的示数变大，电压表的示数变大D. 电流表的示数变小，电压表的示数变小
6. （2023·辽宁）如图所示的电路，闭合开关，将滑动 变阻器的滑片从中点向左滑动。下列说法正确的是 （　C　）
7. 如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电压表改装而成的，下列判断正确的是（　A　）
8. （2023·内江）计算机鼠标内装有自动控制传感器， 其工作原理电路如图所示。物体M在导轨上左右移动 时，可带动与之相连的滑动变阻器滑片P左右移动，通 过电压表示数变化可反映出物体M移动的距离。当物体 M向右移动时（　C　）
9. 小峻参加青少年科学素养大赛，设计了《自动火灾报 警器》。报警器中有热敏电阻R和保护电阻R0，其中R 的阻值随温度升高而减小，当火灾发生时，温度升高， 导致电表示数变大而触发报警装置。下列能实现上述功 能的电路图是（　C　）
10. 如图是一种自动测定汽车油箱内油面高度的装置。R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端。从油量表（用电流表改装）指针所指的刻度就可知道油箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将 （选填“变大”“变小”或“不变”），电流表的示数将 （选填“变大”“变小”或“不变”）。若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图中元件 . 两端。
　能力拓展训练
11. （2023·上海）如图所示的电路，R1与R2此时接入电 路中的阻值相同，S1断开，S2闭合；求下列操作中，一 定可以使电流表示数变大的是（　B　）
12. 如图所示的电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器滑片P从一端向另一端滑动的过程中，以下说法正确的是（　D　）
13. *如图所示的电路中，电源电压保持不变，R1为定值电阻且小于R2的最大阻值，闭合开关S后，在滑片从最右端向左移动的过程中，电表均不超过量程，下列分析正确的是（　C　）
