沪科版（2024）八年级全册（2024）第十一章 简单机械课后练习题

这是一份沪科版（2024）八年级全册（2024）第十一章 简单机械课后练习题，共9页。试卷主要包含了填空题，选择题，实验题，计算题等内容，欢迎下载使用。

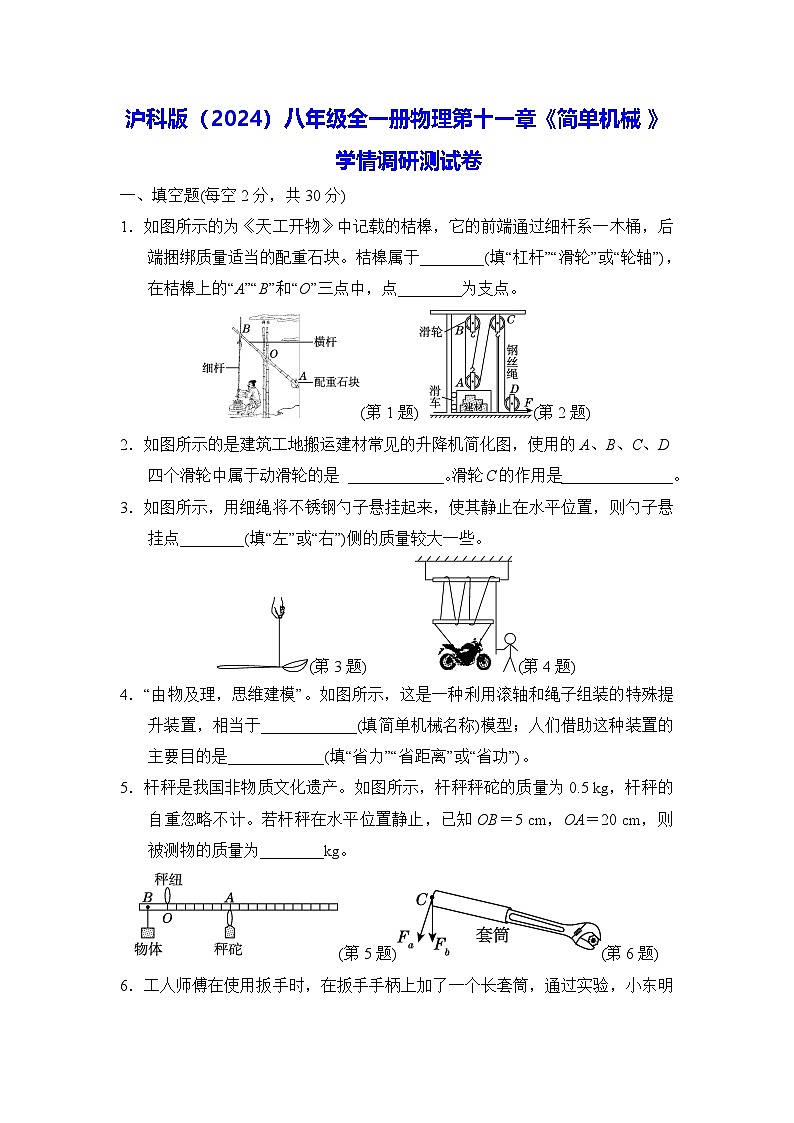

1．如图所示的为《天工开物》中记载的桔槔，它的前端通过细杆系一木桶，后端捆绑质量适当的配重石块。桔槔属于________(填“杠杆”“滑轮”或“轮轴”)，在桔槔上的“A”“B”和“O”三点中，点________为支点。
(第1题)(第2题)
2．如图所示的是建筑工地搬运建材常见的升降机简化图，使用的A、B、C、D四个滑轮中属于动滑轮的是 ____________。滑轮C的作用是______________。
3．如图所示，用细绳将不锈钢勺子悬挂起来，使其静止在水平位置，则勺子悬挂点________(填“左”或“右”)侧的质量较大一些。
(第3题) (第4题)
4．“由物及理，思维建模”。如图所示，这是一种利用滚轴和绳子组装的特殊提升装置，相当于____________(填简单机械名称)模型；人们借助这种装置的主要目的是____________(填“省力”“省距离”或“省功”)。
5．杆秤是我国非物质文化遗产。如图所示，杆秤秤砣的质量为0.5 kg，杆秤的自重忽略不计。若杆秤在水平位置静止，已知OB＝5 cm，OA＝20 cm，则被测物的质量为________kg。
(第5题)(第6题)

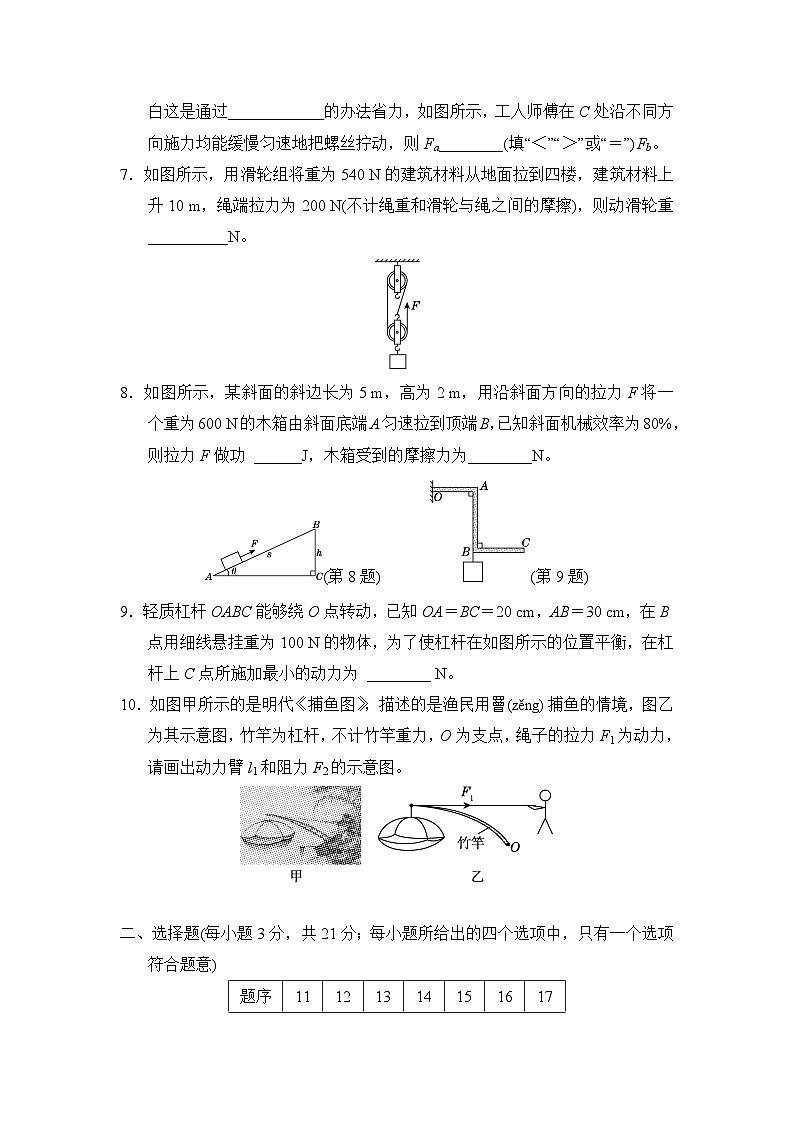

6．工人师傅在使用扳手时，在扳手手柄上加了一个长套筒，通过实验，小东明白这是通过____________的办法省力，如图所示，工人师傅在C处沿不同方向施力均能缓慢匀速地把螺丝拧动，则Fa________(填“＜”“＞”或“＝”)Fb。
7．如图所示，用滑轮组将重为540 N的建筑材料从地面拉到四楼，建筑材料上升10 m，绳端拉力为200 N(不计绳重和滑轮与绳之间的摩擦)，则动滑轮重__________N。
8．如图所示，某斜面的斜边长为5 m，高为2 m，用沿斜面方向的拉力F将一个重为600 N的木箱由斜面底端A匀速拉到顶端B，已知斜面机械效率为80%，则拉力F做功 ______J，木箱受到的摩擦力为________N。
(第8题) (第9题)
9．轻质杠杆OABC能够绕O点转动，已知OA＝BC＝20 cm，AB＝30 cm，在B点用细线悬挂重为100 N的物体，为了使杠杆在如图所示的位置平衡，在杠杆上C点所施加最小的动力为 ________ N。
10．如图甲所示的是明代《捕鱼图》，描述的是渔民用罾(zěng)捕鱼的情境，图乙为其示意图，竹竿为杠杆，不计竹竿重力，O为支点，绳子的拉力F1为动力，请画出动力臂l1和阻力F2的示意图。
二、选择题(每小题3分，共21分；每小题所给出的四个选项中，只有一个选项符合题意)

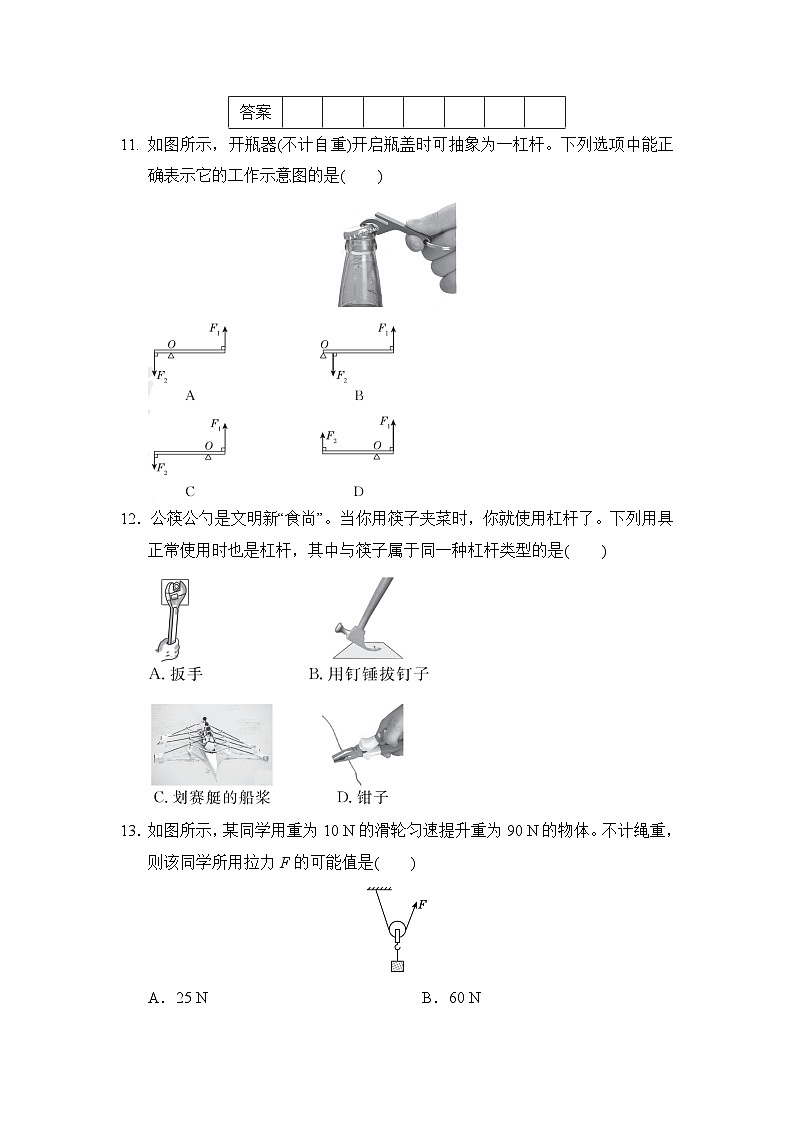

11. 如图所示，开瓶器(不计自重)开启瓶盖时可抽象为一杠杆。下列选项中能正确表示它的工作示意图的是( )
12．公筷公勺是文明新“食尚”。当你用筷子夹菜时，你就使用杠杆了。下列用具正常使用时也是杠杆，其中与筷子属于同一种杠杆类型的是( )
13．如图所示，某同学用重为10 N的滑轮匀速提升重为90 N的物体。不计绳重，则该同学所用拉力F的可能值是( )
A．25 N B．60 N
C．50 N D．45 N
14．图甲中小明做俯卧撑时的情境可抽象成图乙所示的杠杆。小明的重心在A点，地面对脚的力作用在O点，凳子对手的力F作用在B点且始终与身体垂直。在小明的手臂逐渐伸直的过程中，下列说法正确的是( )
A．力F始终小于小明所受重力
B．力F可能等于小明所受重力
C．力F先增大，再减小
D．力F先减小，再增大
15．在水平地面上放一个重300 N的物体，物体与地面间的摩擦力为60 N，如图所示，若不考虑绳的重力和绳的摩擦，使物体匀速移动1 m，水平拉力F和绳子自由端移动的距离分别为( )
A．300 N 1 m B．150 N 1 m
C．30 N 2 m D．60 N 2 m
16．一块质量分布均匀的长方体水泥板放在水平地面上，若先后用竖直向上的动力F1、F1′使其一端抬离地面的瞬间，如图a、b所示，则动力F1、F1′的大小关系( )
A．F1一定大于F1′ B．F1一定等于F1′
C．F1一定小于F1′ D．F1可能小于F1′
17．如图所示，用4个相同的滑轮组成滑轮组甲和乙，分别匀速提升A、B两个物体时，拉力F相等。不计绳重和摩擦，若滑轮组甲的机械效率为90%，则滑轮组乙的机械效率为( )
A．85% B．70%
C．95% D．75%
三、实验题(每空2分，共22分)
18．在“探究杠杆平衡的条件”实验中。
(1)在挂钩码前，杠杆静止时如图甲所示，此时杠杆处于________(填“平衡”或“非平衡”)状态，应将杠杆左端的螺母向________(填“左”或“右”)调节才能使杠杆在水平位置平衡，使杠杆在水平位置平衡的主要目的是____________________。
(2)某小组实验时的过程如图乙所示，动力和阻力分别是F1和F2，动力臂和阻力臂分别是l1、l2。他们由图乙得出结论：杠杆的平衡条件是“动力×支点到动力作用点的距离＝阻力×支点到阻力作用点的距离”。这个结论是错误的，下列能帮助他们得出正确结论的操作是________。
A．去掉一侧钩码，换用弹簧测力计竖直向下拉
B．去掉一侧钩码，换用弹簧测力计斜向下拉
C．增加钩码个数，再多次实验使结论更具普遍性
正确的结论是____________(用字母表示)。
(3)将图乙(b)中杠杆左侧钩码下端再加挂一个相同的钩码，则应将右侧钩码向右移动____格，才能使杠杆在水平位置保持平衡。
19．某实验小组用如图所示的实验装置测量滑轮组的机械效率，其中每个滑轮的重力均为2 N，相关数据记录在下表中。
(1)在实验中，测绳端拉力F时，应尽量竖直向上________拉动弹簧测力计。
(2)通过分析表中数据可知，第3次实验使用的是________(填“甲”“乙”或“丙”)图所示的装置，且滑轮组的机械效率约为________。(保留一位小数)
(3)比较1、2两次实验，可得出的结论是：同一滑轮组，____________越大，机械效率越高。
(4)若将图甲中的滑轮组换一种绕绳方法，不计摩擦及绳重，提升相同的物体时，滑轮组的机械效率将______(填“变大”“变小”或“不变”)。
四、计算题(第20题12分，第21题15分，共27分)
20．已知一根质量分布均匀的圆柱体木料质量为60 kg。(g取10 N/kg)
(1)如图所示，甲、乙两人分别在A点和B点共同扛起此木料并恰好水平，其中AO＝BO，O为木料的中点。求此时乙对木料的作用力大小。
(2)若在(1)中当乙的作用点从B点向O点靠近时，请列式分析此过程中甲对木料作用力大小变化情况。
21．在维修汽车发动机时，用如图所示的滑轮组把汽车里重力为2 700 N的发动机提起来。当卷扬机用1 000 N的力拉钢丝绳时，发动机以0.2 m/s的速度上升。(不计绳重和摩擦)求：
(1)滑轮组的机械效率。
(2)卷扬机拉力的功率。
(3)该滑轮组中动滑轮重力。
答案
一、1.杠杆；O 2.A；改变力的方向 3.右
4．滑轮组；省力 5.2 6.增大动力臂；＜
7．60 8.1 500；60
9．40 点拨：根据杠杆的平衡条件，要使力最小，则动力臂应最长，即连接OC为最长的力臂，力的方向与OC垂直且向上，根据勾股定理和全等三角形定理可得，动力臂OC＝50 cm，故根据杠杆平衡条件可得：F1×OC＝G×OA，代入数值可得：F1×50 cm＝100 N×20 cm，解得F1＝40 N。
10．解：如图所示。
二、11.B 12.C 13.B 14.A 15.C
16．B 点拨：抬起水泥板时，可将其看作一个杠杆，阻力为它自身重力，阻力作用点在它的重心，以两种不同方式抬起水泥板时，动力臂均为阻力臂的2倍，根据杠杆平衡条件可知，两种情况下，动力均为阻力的一半，即动力均为水泥板重力的一半，所以，F1一定等于F1′，故B符合题意，ACD不符合题意。故选B。
17．A
三、18.(1)平衡；右；便于测量力臂
(2)B；F1l1＝F2l2 (3)1
19．(1)匀速 (2)丙；72.7% (3)钩码重力 (4)不变
四、20.解：(1)木料重力：G＝mg＝60 kg×10 N/kg＝600 N，
以A为支点，LAB＝2LAO。则由杠杆平衡条件F1L1＝F2L2得F乙×LAB＝G×LAO，将数据代入上式可得：F乙＝G×eq \f(LAO,LAB)＝600 N×eq \f(LAO,2LAO)＝300 N；
(2)由(1)可得乙对木料作用力的表达式为F乙＝eq \f(GLOA,LAB)，
当乙向O点靠近时，AB的长度减小，木料重力G与AO的长度不变，则F乙变大，因为木料处于平衡状态，所以甲和乙对木料的作用力之和等于木料的重力，即F乙＋F甲＝G，因F乙变大，所以F甲变小。
21．解：(1)由图可知，n＝3，该滑轮组的机械效率为：η＝eq \f(W有,W总)＝eq \f(Gh,Fs)＝eq \f(Gh,Fnh)＝eq \f(G,nF)＝eq \f(2 700 N,3×1 000 N)＝90%；
(2)卷扬机拉力的功率为：P＝eq \f(W,t)＝eq \f(Fs,t)＝Fv′＝Fnv＝1 000 N×3×0.2 m/s＝600 W；
(3)不计绳重和摩擦，根据F＝eq \f(1,n)(G＋G动)可知，动滑轮重力为：G动＝nF－G＝3×1 000 N－2 700 N＝300 N。
题序
11
12
13
14
15
16
17
答案
序号
钩码重G/N
钩码上升高度h/m
测力计的示数F/N
测力计移动的距离s/m
机械效率η/%
1
2
0.1
0.96
0.3
69.4
2
4
0.1
1.6
0.3
83.3
3
4
0.1
1.1
0.5
