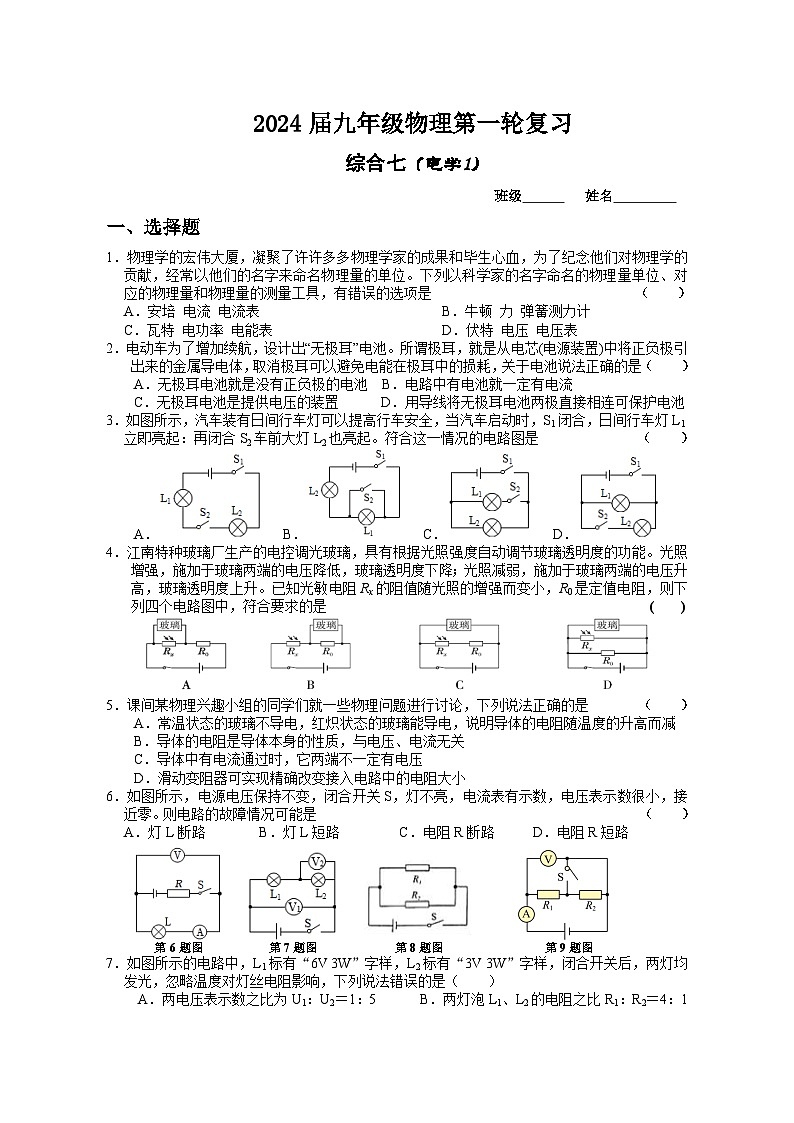

2025年中考物理第一轮复习练习综合七（电学1）

这是一份2025年中考物理第一轮复习练习综合七（电学1），共4页。试卷主要包含了电网连着千万家，安全系着你我他等内容，欢迎下载使用。

班级 姓名
选择题
1．物理学的宏伟大厦，凝聚了许许多多物理学家的成果和毕生心血，为了纪念他们对物理学的贡献，经常以他们的名字来命名物理量的单位。下列以科学家的名字命名的物理量单位、对应的物理量和物理量的测量工具，有错误的选项是 （ ）
A．安培 电流 电流表B．牛顿 力 弹簧测力计
C．瓦特 电功率 电能表D．伏特 电压 电压表
2．电动车为了增加续航，设计出“无极耳”电池。所谓极耳，就是从电芯(电源装置)中将正负极引出来的金属导电体，取消极耳可以避免电能在极耳中的损耗，关于电池说法正确的是（ ）
A．无极耳电池就是没有正负极的电池 B．电路中有电池就一定有电流
C．无极耳电池是提供电压的装置 D．用导线将无极耳电池两极直接相连可保护电池
3．如图所示，汽车装有日间行车灯可以提高行车安全，当汽车启动时，S1闭合，日间行车灯L1立即亮起：再闭合S2车前大灯L2也亮起。符合这一情况的电路图是 （ ）
A． B． C． D．
4．江南特种玻璃厂生产的电控调光玻璃，具有根据光照强度自动调节玻璃透明度的功能。光照增强，施加于玻璃两端的电压降低，玻璃透明度下降；光照减弱，施加于玻璃两端的电压升高，玻璃透明度上升。已知光敏电阻Rx的阻值随光照的增强而变小，R0是定值电阻，则下列四个电路图中，符合要求的是 ( )
5．课间某物理兴趣小组的同学们就一些物理问题进行讨论，下列说法正确的是 （ ）
A．常温状态的玻璃不导电，红炽状态的玻璃能导电，说明导体的电阻随温度的升高而减
B．导体的电阻是导体本身的性质，与电压、电流无关
C．导体中有电流通过时，它两端不一定有电压
D．滑动变阻器可实现精确改变接入电路中的电阻大小
6．如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表示数很小，接近零。则电路的故障情况可能是 （ ）
第6题图 第7题图 第8题图 第9题图
第6题图 第7题图 第8题图 第9题图
A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路

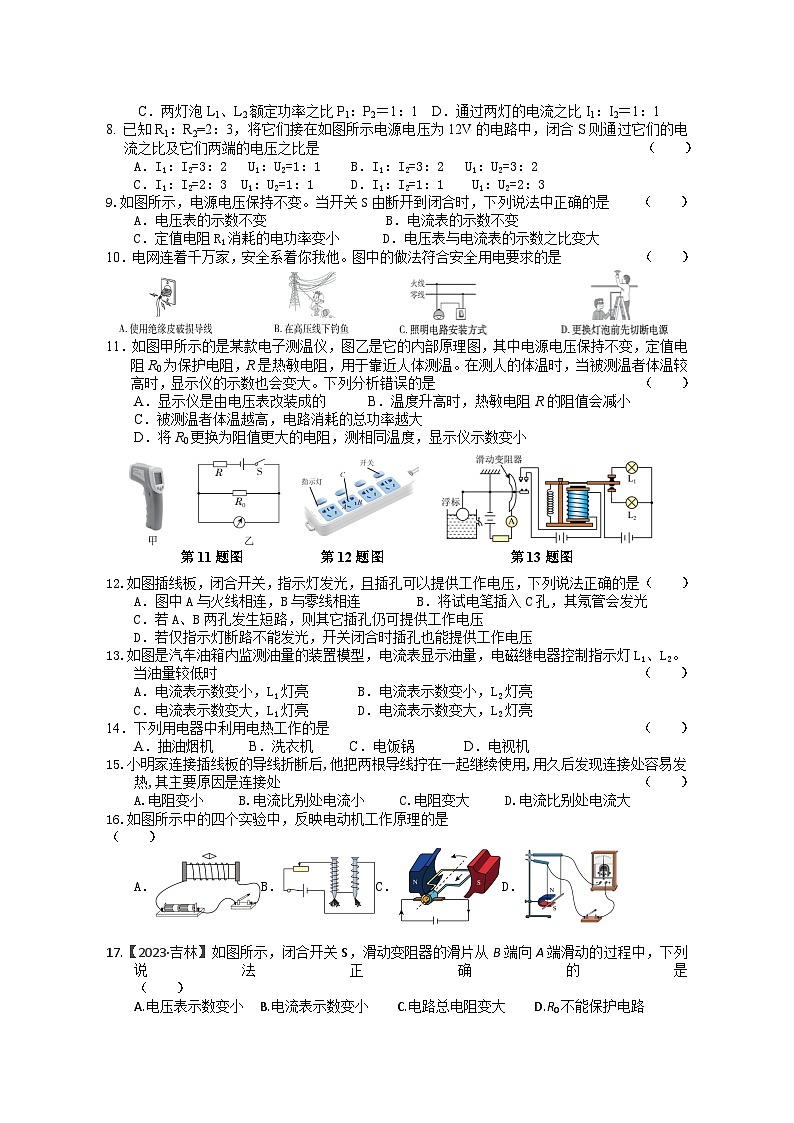

7．如图所示的电路中，L1标有“6V 3W”字样，L2标有“3V 3W”字样，闭合开关后，两灯均发光，忽略温度对灯丝电阻影响，下列说法错误的是（ ）
A．两电压表示数之比为U1：U2＝1：5 B．两灯泡L1、L2的电阻之比R1：R2＝4：1
C．两灯泡L1、L2额定功率之比P1：P2＝1：1 D．通过两灯的电流之比I1：I2＝1：1
8. 已知R1：R2=2：3，将它们接在如图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是 （ ）
A．I1：I2=3：2 U1：U2=1：1 B．I1：I2=3：2 U1：U2=3：2
C．I1：I2=2：3 U1：U2=1：1 D．I1：I2=1：1 U1：U2=2：3
9.如图所示，电源电压保持不变。当开关S由断开到闭合时，下列说法中正确的是 （ ）
A．电压表的示数不变 B．电流表的示数不变
C．定值电阻R1消耗的电功率变小D．电压表与电流表的示数之比变大
10．电网连着千万家，安全系着你我他。图中的做法符合安全用电要求的是 （ ）
11．如图甲所示的是某款电子测温仪，图乙是它的内部原理图，其中电源电压保持不变，定值电阻R0为保护电阻，R是热敏电阻，用于靠近人体测温。在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。下列分析错误的是 （ ）
A．显示仪是由电压表改装成的 B．温度升高时，热敏电阻R的阻值会减小
C．被测温者体温越高，电路消耗的总功率越大
D．将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小
第11题图 第12题图 第13题图
第11题图 第12题图 第13题图
12.如图插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说法正确的是（ ）
A．图中A与火线相连，B与零线相连 B．将试电笔插入C孔，其氖管会发光
C．若A、B两孔发生短路，则其它插孔仍可提供工作电压
D．若仅指示灯断路不能发光，开关闭合时插孔也能提供工作电压
13.如图是汽车油箱内监测油量的装置模型，电流表显示油量，电磁继电器控制指示灯L1、L2。当油量较低时 （ ）
A．电流表示数变小，L1灯亮 B．电流表示数变小，L2灯亮
C．电流表示数变大，L1灯亮 D．电流表示数变大，L2灯亮
14．下列用电器中利用电热工作的是 （ ）
A．抽油烟机 B．洗衣机 C．电饭锅 D．电视机
15.小明家连接插线板的导线折断后,他把两根导线拧在一起继续使用,用久后发现连接处容易发热,其主要原因是连接处 （ ）
A.电阻变小 B.电流比别处电流小 C.电阻变大 D.电流比别处电流大
16.如图所示中的四个实验中，反映电动机工作原理的是 （ ）
A．B．C．D．
17.【2023·吉林】如图所示，闭合开关S，滑动变阻器的滑片从B端向A端滑动的过程中，下列说法正确的是 （ ）
A.电压表示数变小 B.电流表示数变小 C.电路总电阻变大 D.R0不能保护电路
18. 小明家的屋顶上有一个水池，如图是他设计的一种自动测量水池内水位高低的装置，R'是定值电阻，R是滑动变阻器，它的金属滑片是杠杆的一端。从水位表(用电流表改装)指针的刻度，就可知道水池内水位的高低。下列对装置的设计方案提出的建议,可行的是 （ ）
第17题图 第18题图 第19题图 第20题图
第17题图 第18题图 第19题图 第20题图
A.用电压表改装水位表,并与R'并联 B.用塑料材料制作杠杆AB
C.用软绳连接杠杆A端与浮标 D.用导线代替电阻R'接通电路
19.为了测定标有“2.5V”小灯泡的额定功率，小明设计了如图甲电路，电源电压恒为4V不变，图乙是根据实验记录数据画出的小灯泡 U-I曲线，关于此实验，下列说法错误的是 （ ）
A．此小灯泡的额定功率为0.75W
B．当滑动变阻器的阻值调为15Ω时，电路的总功率约为0.64W
C．当“2.5V”小灯泡正常工作时，小灯泡和滑动变阻器的功率之比为5∶3
D．利用图甲电路，不能探究导体的电流与电压的关系
20.如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”。闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则 （ ）
A．电路消耗的最小功率为2.5W B．滑片P在中点时，灯泡消耗的功率为2.4W
C．滑片P在中点时，灯泡消耗的功率为3.2W
D．滑片P在最左端时，2min内电流通过灯泡所做的功为10J
21．如图所示，电源电压保持不变，小灯泡的额定电压为12V。闭合开关S后，滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系图像如图乙所示，下列说法中正确的是 （ ）
A．电源电压为15VB．小灯泡的额定功率为12W
C．滑动变阻器的最大阻值为18Ω D．该电路总功率变化范围为12W～24W
第21题图 第22题图
22．图甲所示电路的电源电压保持不变，闭合开关后，将滑动变阻器的滑片由最右端向最左端移动的过程中，两电压表与电流表的示数变化关系如图乙所示，则 （ ）
A．a是灯泡的U﹣I图线B．灯泡电阻的最小值为10Ω
C．R的最大阻值为25ΩD．电路的最大功率为1.2W
填空题
23．教室里的日光灯与连接电脑的插座是 联连接的；而控制日光灯的开关与被控制的日光灯之间是以 方式连接的；家庭照明电路的电压对于人体来说 （选填“应当”或“不”）属于安全电压。
24.石墨烯被认为是一种未来革命性的材料，这种材料在一定条件下电阻可以降为零，因此可用于制作__________（选填“绝缘体”、“半导体”或“超导体”）。这一特点可以在生活中用于_____________（选填“电饭煲发热丝”、“电动机线圈”或“白炽灯的灯丝”）。
25．如图所示，在烧杯中加入盐水，然后将连接在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知盐水电池电压是 ，锌片和电压表之间的电流方向为 （选填“a到b”“b到a”“c到d”“d到c”）。
第23题图 第24题图 第25题图
第25题图 第26题图 第27题图
26．如图所示，电源电压不变，将开关S、S1都闭合，灯泡L1与L2正常发光，两灯是 联，电流表测量通过 （选填“灯泡L1”、“灯泡L2”或“干路”）的电流；一段时间后，有一个小灯泡熄灭，而电流表的示数为零。若故障出在灯泡上，则故障是 。
第28题图 第29题图 第30题图
27．如图甲所示，当开关S由接点1转到接点2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是 V，电源电压是 V，两个灯的电阻之比R1：R2为 。
28．如图所示的电路，电源电压恒定，闭合开关S，灯L1、L2都发光，一段时间后，一盏灯突然熄灭，且两电表中有一个示数突然变为零。若故障只出在两只小灯泡中，则可能是
（填写出故障的灯泡）。
29．在如图所示的电路中，当开关S2、S3闭合，S1断开时，灯L1、L2是 联，当S2、S3断开，S1闭合时，L1、L2是 联。当S2断开，S1、S3闭合时，灯 亮，当S1、S2闭合时，会发生 。
30．在物理综合实践活动课上，某小组制作了一个可调节亮度的小台灯，他们选用了一种叫电位器的变阻器，图1是电位器的结构图，其工作原理跟滑动变阻器一样，都是通过调节接入电路中电阻丝的长度来改变电阻的大小，电位器通过机械式旋钮来调节阻值的大小。他们设计的电路原理图如图2甲所示，并测得通过灯泡L的电流与其两端电压的关系如图2乙所示，电源电压为4.5 V，灯泡L的额定电压为2.5 V。
(1)如图1所示，当接线柱a、b接入电路时，顺时针旋转滑片旋钮时，电位器接入电路中的阻值________，灯泡L的亮度________。(均填“变大”“变小”或“不变”)
(2)调试过程中，他们发现灯泡L越亮，其表面就越烫，这种现象叫做电流的________效应，其原理是电流通过导体时，把电能转化为________能。
(3)小灯泡正常发光时的功率为________W。
(4)为了电路安全，电位器连入电路的阻值不小于________Ω(结果保留一位小数)。
31.某型号电饭锅有加热和保温两挡,其简化电路图如图K24-7所示。在220 V电压下,其加热挡功率为1 100 W,保温挡功率为20 W。(1)闭合开关S1、S2,电饭锅处于 挡。 (2)电阻丝R1的阻值为 Ω,电阻丝R2的阻值为 Ω。 (3)处于保温状态正常工作的电饭锅,在20 min内产生的热量为 J。
第31题图 第32题图
32．如图所示的是一种动圈式耳机的内部结构示意图。当音圈中有大小和方向反复变化的电流通过时，音圈带动音膜____________(填“向左”“向右”或“左右往复”)运动。音圈能运动，是由于磁场对________有力的作用，此现象中能量转化情况是____________________。
