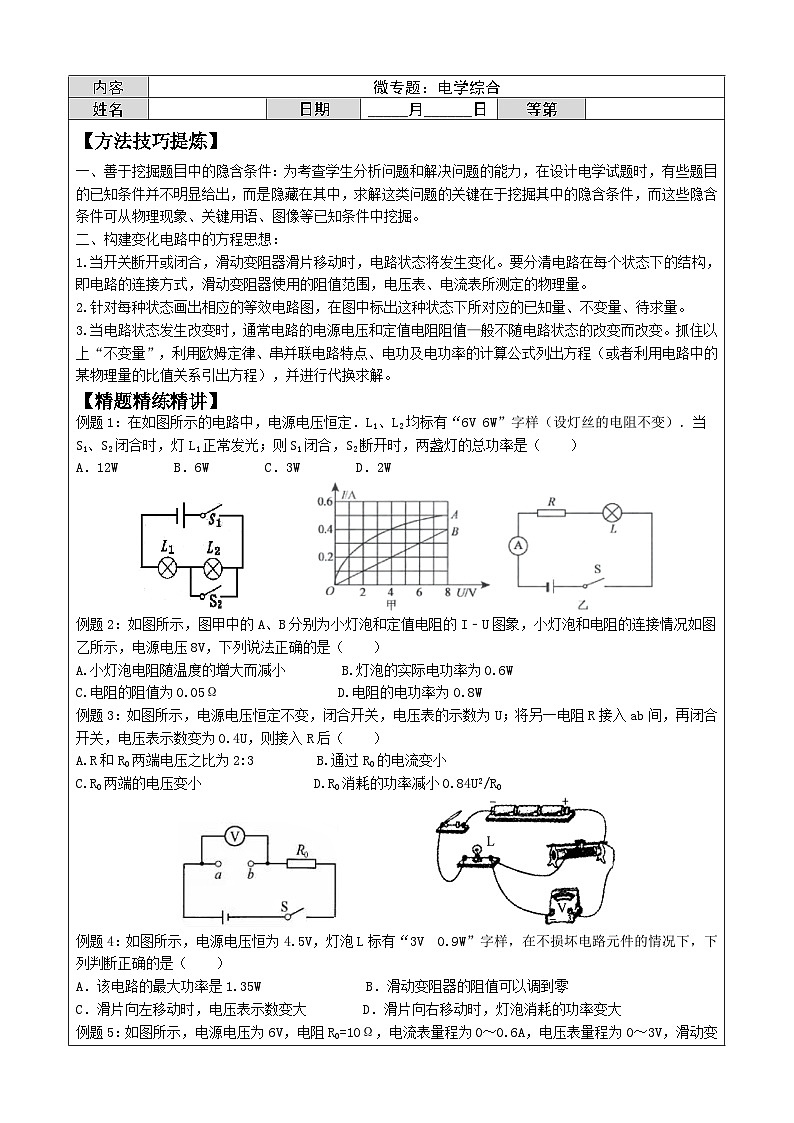

微专题：电学综合
姓名
日期
_____月______日
等第
【方法技巧提炼】
一、善于挖掘题目中的隐含条件：为考查学生分析问题和解决问题的能力，在设计电学试题时，有些题目的已知条件并不明显给出，而是隐藏在其中，求解这类问题的关键在于挖掘其中的隐含条件，而这些隐含条件可从物理现象、关键用语、图像等已知条件中挖掘。
二、构建变化电路中的方程思想：
1.当开关断开或闭合，滑动变阻器滑片移动时，电路状态将发生变化。要分清电路在每个状态下的结构，即电路的连接方式，滑动变阻器使用的阻值范围，电压表、电流表所测定的物理量。
2.针对每种状态画出相应的等效电路图，在图中标出这种状态下所对应的已知量、不变量、待求量。
3.当电路状态发生改变时，通常电路的电源电压和定值电阻阻值—般不随电路状态的改变而改变。抓住以上“不变量”，利用欧姆定律、串并联电路特点、电功及电功率的计算公式列出方程（或者利用电路中的某物理量的比值关系引出方程），并进行代换求解。
【精题精练精讲】
例题1：在如图所示的电路中，电源电压恒定．L1、L2均标有“6V 6W”字样（设灯丝的电阻不变）．当S1、S2闭合时，灯L1正常发光；则S1闭合，S2断开时，两盏灯的总功率是（ ）
A．12W B．6W C．3W D．2W

例题2：如图所示，图甲中的A、B分别为小灯泡和定值电阻的I﹣U图象，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法正确的是（ ）
A.小灯泡电阻随温度的增大而减小 B.灯泡的实际电功率为0.6W
C.电阻的阻值为0.05Ω D.电阻的电功率为0.8W
例题3：如图所示，电源电压恒定不变，闭合开关，电压表的示数为U；将另一电阻R接入ab间，再闭合开关，电压表示数变为0.4U，则接入R后（ ）
A.R和R0两端电压之比为2:3 B.通过R0的电流变小
C.R0两端的电压变小 D.R0消耗的功率减小0.84U2/R0

例题4：如图所示，电源电压恒为4.5V，灯泡L标有“3V 0.9W”字样，在不损坏电路元件的情况下，下列判断正确的是（ ）
A．该电路的最大功率是1.35W B．滑动变阻器的阻值可以调到零
C．滑片向左移动时，电压表示数变大 D．滑片向右移动时，灯泡消耗的功率变大

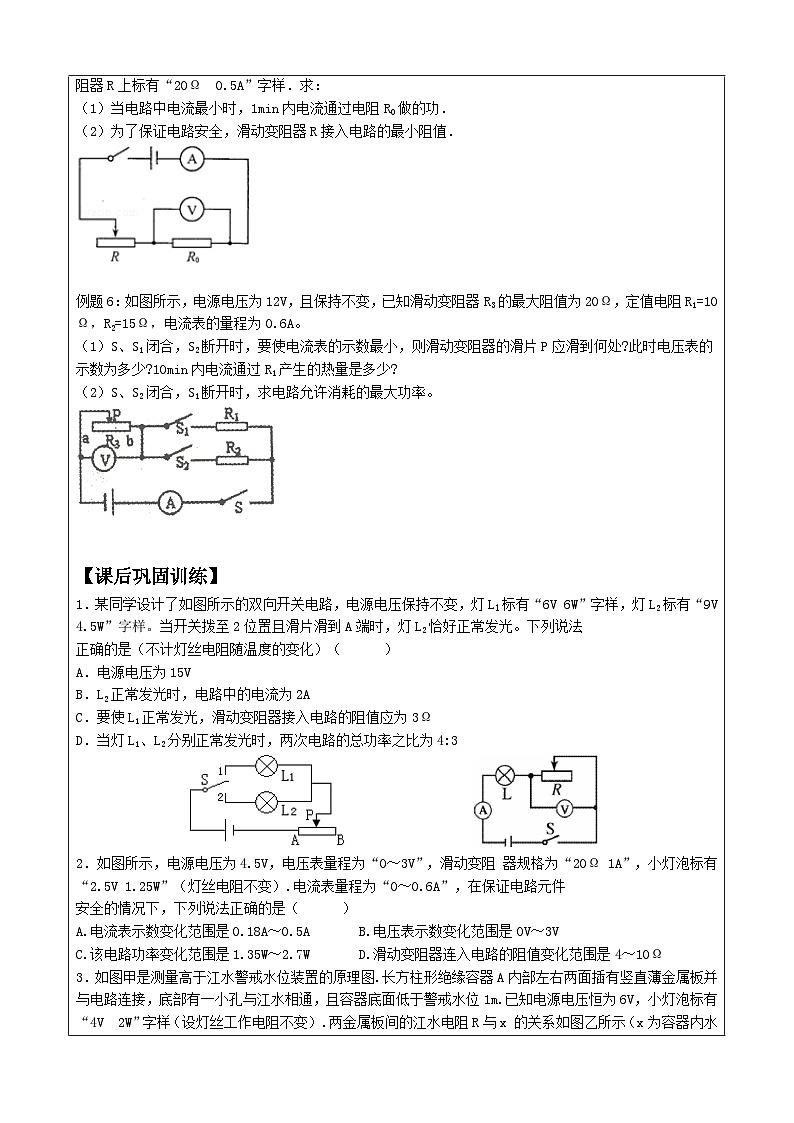

例题5：如图所示，电源电压为6V，电阻R0=10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R上标有“20Ω 0.5A”字样．求：
（1）当电路中电流最小时，1min内电流通过电阻R0做的功．
（2）为了保证电路安全，滑动变阻器R接入电路的最小阻值．
例题6：如图所示，电源电压为12V，且保持不变，已知滑动变阻器R3的最大阻值为20Ω，定值电阻R1=10Ω，R2=15Ω，电流表的量程为0.6A。
（1）S、S1闭合，S2断开时，要使电流表的示数最小，则滑动变阻器的滑片P应滑到何处?此时电压表的示数为多少?10min内电流通过R1产生的热量是多少?
（2）S、S2闭合，S1断开时，求电路允许消耗的最大功率。
【课后巩固训练】
1．某同学设计了如图所示的双向开关电路，电源电压保持不变，灯Ll标有“6V 6W”字样，灯L2标有“9V 4.5W”字样。当开关拨至2位置且滑片滑到A端时，灯L2恰好正常发光。下列说法
正确的是（不计灯丝电阻随温度的变化）（ ）
A．电源电压为15V
B．L2正常发光时，电路中的电流为2A
C．要使L1正常发光，滑动变阻器接入电路的阻值应为3Ω
D．当灯L1、L2分别正常发光时，两次电路的总功率之比为4:3

2．如图所示，电源电压为4.5V，电压表量程为“0～3V”，滑动变阻 器规格为“20Ω 1A”，小灯泡标有“2.5V 1.25W”（灯丝电阻不变）.电流表量程为“0～0.6A”，在保证电路元件
安全的情况下，下列说法正确的是（ ）
A.电流表示数变化范围是0.18A～0.5A B.电压表示数变化范围是0V～3V
C.该电路功率变化范围是1.35W～2.7W D.滑动变阻器连入电路的阻值变化范围是4～10Ω
3．如图甲是测量高于江水警戒水位装置的原理图.长方柱形绝缘容器A内部左右两面插有竖直薄金属板并与电路连接，底部有一小孔与江水相通，且容器底面低于警戒水位1m.已知电源电压恒为6V，小灯泡标有“4V 2W”字样（设灯丝工作电阻不变）.两金属板间的江水电阻R与x 的关系如图乙所示（x为容器内水柱高度h的倒数）.以下说法中正确的是（ ）
A. 当江水水位升高时，电压表示数减小
B. 当江水水位升高到警戒线时，电压表示数刚好为0V
C. 当容器内水柱高度h是2.5m时，容器内江水消耗的电功率是2.25W
D. 当江水水位高于警戒水位4m时，小灯泡正常工作

4．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V。若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，则下列说法不正确的是（ ）
A．R1和R2的阻值之比是2：1 B．R2的阻值是20Ω
C．电压表示数仍是6V D．R2消耗的功率为0.4W
5．如图所示的电路中，电源电压为6 V，定值电阻R0=10Ω，滑动变阻器R的最大阻值Rab=20Ω。
(1)开关S拨到触点l时，电压表的示数为多大?
(2)开关S拨到触点2时，在变阻器滑片P移动过程中，电流表和电压表示数的最小值分别是多大?
(3)定值电阻R0消耗的最大功率是多少?
6．如图所示电路中，R为电阻箱，R0为定值电阻．先将开关S拨到触点l，调节电阻箱阻值R=20Ω，电流表示数I1=0.3A.再将开关S拨到触点2，电流表示数变为I2=0.2 A. 求：
(1)电源电压U；(2)求定值电阻R0的阻值；
(3)开关S拔到触点2时，定值电阻R0消耗的功率P0是多少?
7．如图所示电路中，滑动变阻器铭牌上标有“50Ω1A”字样，电压表量程0-15V。闭合开关S1、S2，断开开关S3，调节变阻器滑片P至某位置，电压表示数为6.0V，电流表示数为0.50A，灯泡正常发光；再闭合开关S3，电流表示数变为0.75A。求：
(1)变阻器接入电路的阻值； (2)求灯泡的额定功率；
(3)只闭合开关S1、S2，改变电源电压并移动滑片P，使电路安全工作，求电路10s消耗的最大电能。
8．如图所示，电源电压恒定，小灯泡L标有“6V 3W”字样，定值电阻R2的阻值为10Ω，R1为滑动变阻器．开关S1、S2都闭合时，L恰好正常发光，电流表示数为1.1A．求:
（1）小灯泡正常发光时的电阻；（2）S1、S2都闭合时，R1在10min内消耗的电能；
（3）S1、S2都断开, 调节滑片使R2的电功率为R1电功率的2倍时，R2的电功率．
9．如图所示，电源电压恒定，R1、R2是定值电阻，R1=10Ω，滑动变阻器R3标有“20Ω 0.5A”字样．只闭合开关S1，电流表的示数为0.9A；再闭合开关S2、S3，电流表的示数变为1.5A．求：
（1）电源电压；
（2）开关S1、S2、S3都闭合时，R2在10s内产生的热量；
（3）只闭合开关S3，移动变阻器滑片时，R1的电功率变化范围．
