2025年中考物理一轮复习讲与练专题15 电流 电压 电阻（真题训练）（解析版）

这是一份2025年中考物理一轮复习讲与练专题15 电流 电压 电阻（真题训练）（解析版），文件包含2025年中考物理一轮复习讲与练专题15电流电压电阻真题训练原卷版docx、2025年中考物理一轮复习讲与练专题15电流电压电阻真题训练解析版docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。

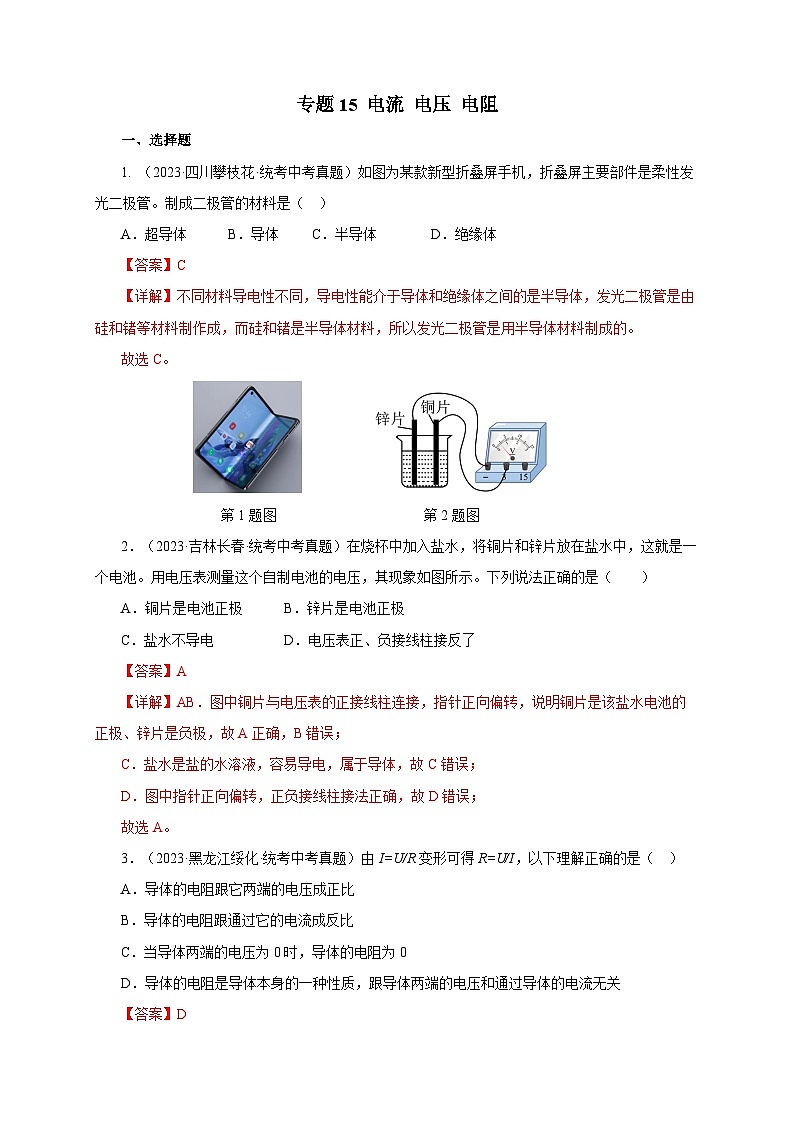

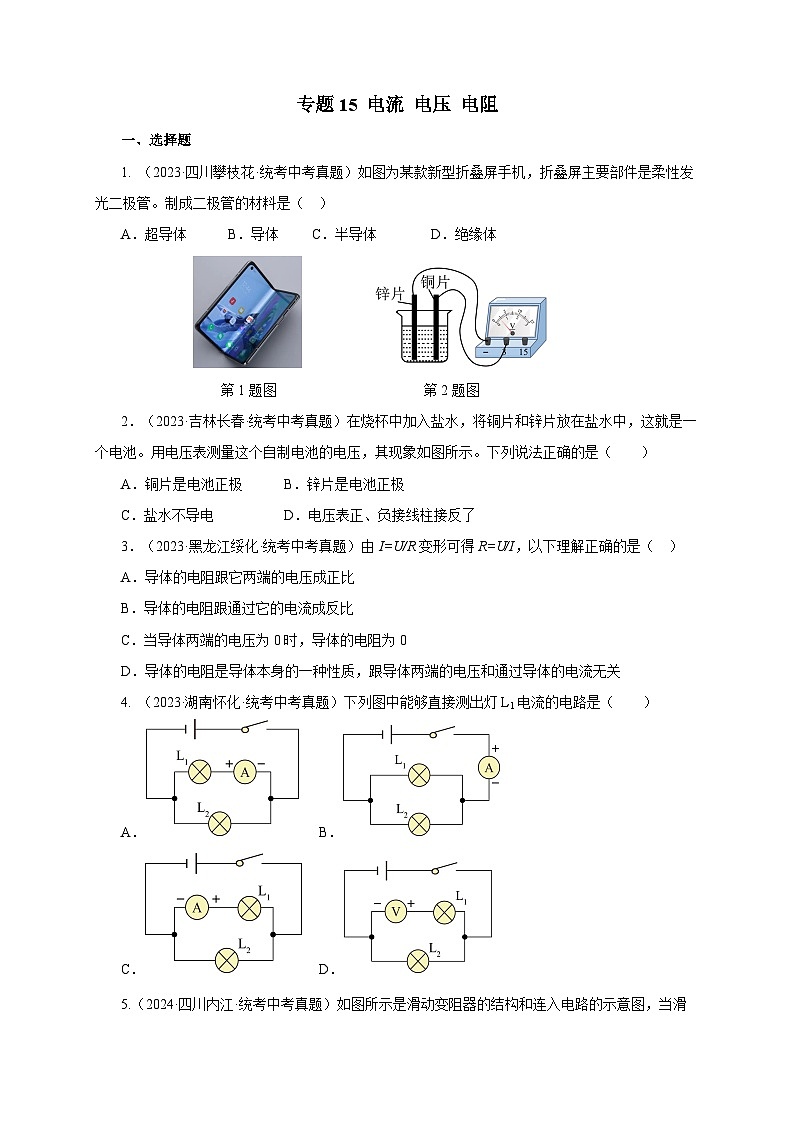

1. （2023·四川攀枝花·统考中考真题）如图为某款新型折叠屏手机，折叠屏主要部件是柔性发光二极管。制成二极管的材料是（ ）
A．超导体 B．导体 C．半导体 D．绝缘体

第1题图 第2题图
2．（2023·吉林长春·统考中考真题）在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。用电压表测量这个自制电池的电压，其现象如图所示。下列说法正确的是（ ）
A．铜片是电池正极 B．锌片是电池正极
C．盐水不导电 D．电压表正、负接线柱接反了
3．（2023·黑龙江绥化·统考中考真题）由I=U/R变形可得R=U/I，以下理解正确的是（ ）
A．导体的电阻跟它两端的电压成正比
B．导体的电阻跟通过它的电流成反比
C．当导体两端的电压为0时，导体的电阻为0
D．导体的电阻是导体本身的一种性质，跟导体两端的电压和通过导体的电流无关

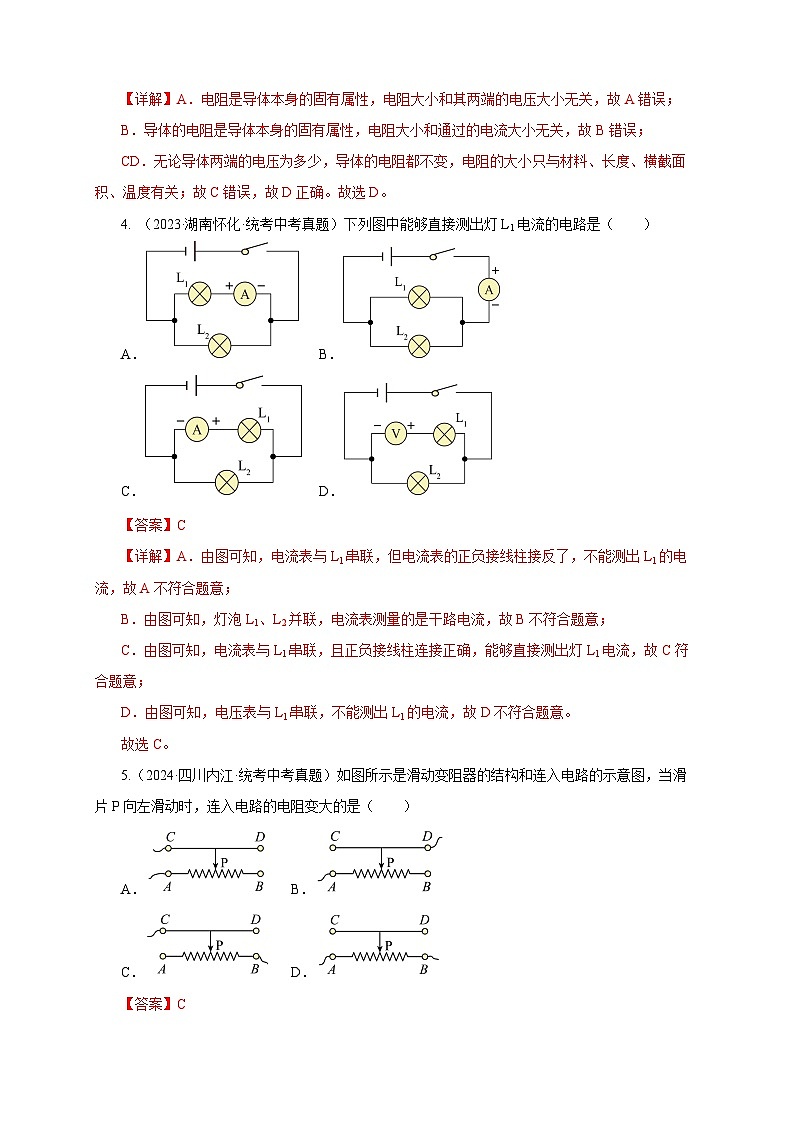

4. （2023·湖南怀化·统考中考真题）下列图中能够直接测出灯L1电流的电路是（ ）
A． B．
C． D．

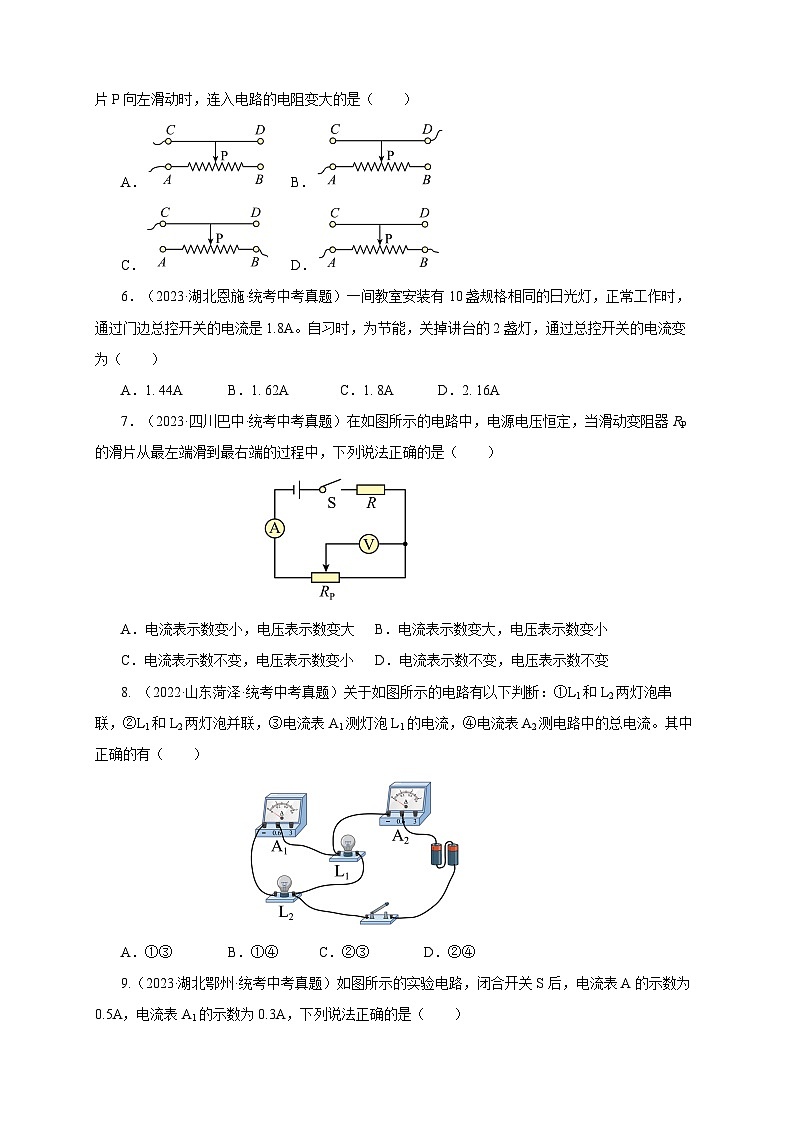

5.（2024·四川内江·统考中考真题）如图所示是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是（ ）
A．B．
C．D．

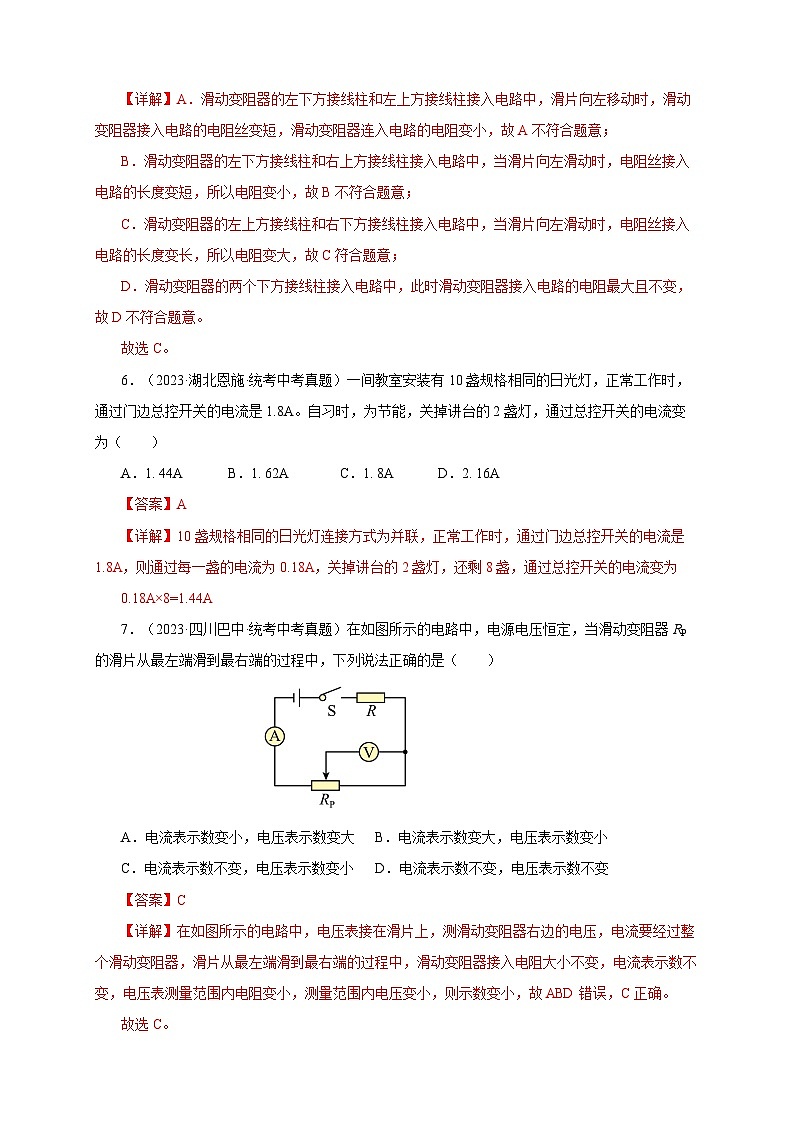

6．（2023·湖北恩施·统考中考真题）一间教室安装有10盏规格相同的日光灯，正常工作时，通过门边总控开关的电流是1.8A。自习时，为节能，关掉讲台的2盏灯，通过总控开关的电流变为（ ）
A．1. 44A B．1. 62A C．1. 8A D．2. 16A
7．（2023·四川巴中·统考中考真题）在如图所示的电路中，电源电压恒定，当滑动变阻器RP的滑片从最左端滑到最右端的过程中，下列说法正确的是（ ）

A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小
C．电流表示数不变，电压表示数变小D．电流表示数不变，电压表示数不变
8. （2022·山东菏泽·统考中考真题）关于如图所示的电路有以下判断：①L1和L2两灯泡串联，②L1和L2两灯泡并联，③电流表A1测灯泡L1的电流，④电流表A2测电路中的总电流。其中正确的有（ ）
A．①③ B．①④ C．②③ D．②④

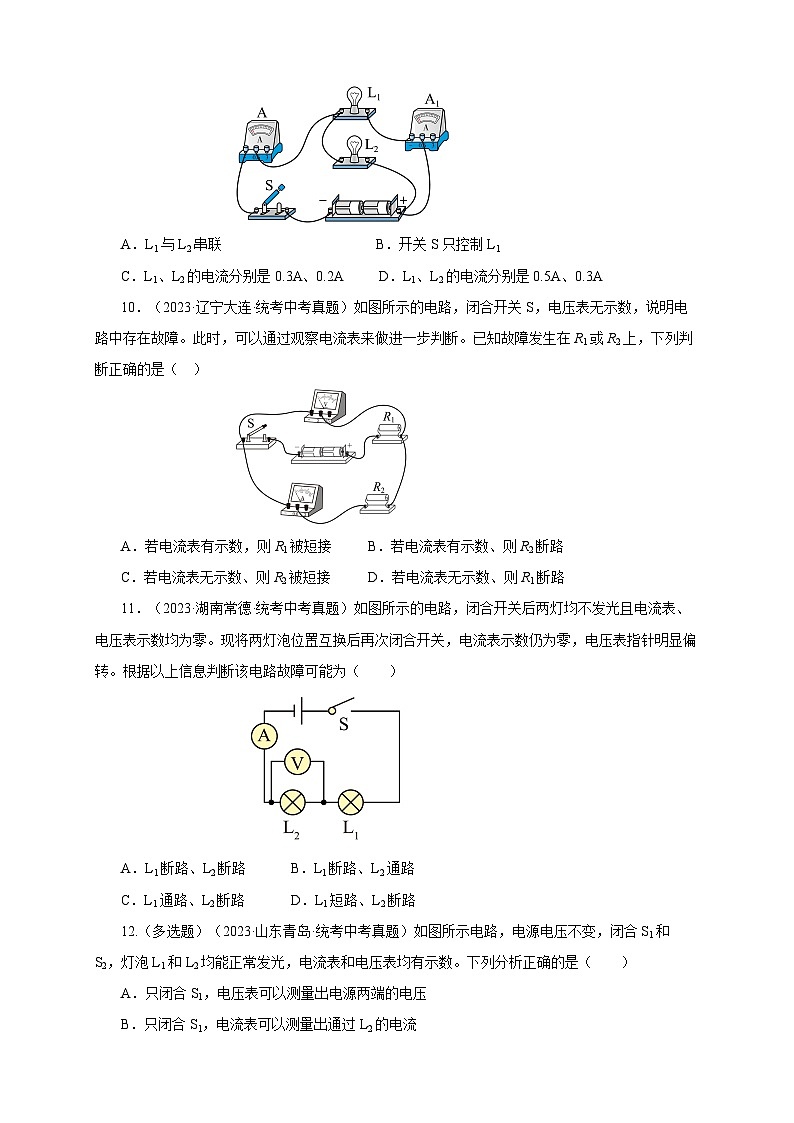

9.（2023·湖北鄂州·统考中考真题）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，下列说法正确的是（ ）

A．L1与L2串联 B．开关S只控制L1
C．L1、L2的电流分别是0.3A、0.2A D．L1、L2的电流分别是0.5A、0.3A
10．（2023·辽宁大连·统考中考真题）如图所示的电路，闭合开关S，电压表无示数，说明电路中存在故障。此时，可以通过观察电流表来做进一步判断。已知故障发生在R1或R2上，下列判断正确的是（ ）

A．若电流表有示数，则R1被短接 B．若电流表有示数、则R2断路
C．若电流表无示数、则R2被短接 D．若电流表无示数、则R1断路
11．（2023·湖南常德·统考中考真题）如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据以上信息判断该电路故障可能为（ ）

A．L1断路、L2断路 B．L1断路、L2通路
C．L1通路、L2断路 D．L1短路、L2断路
12.（多选题）（2023·山东青岛·统考中考真题）如图所示电路，电源电压不变，闭合S1和S2，灯泡L1和L2均能正常发光，电流表和电压表均有示数。下列分析正确的是（ ）
A．只闭合S1，电压表可以测量出电源两端的电压
B．只闭合S1，电流表可以测量出通过L2的电流
C．先闭合S1，再闭合S2，L1的亮度不变
D．先闭合S1，再闭合S2，电流表和电压表的示数均不变

二、填空题
13．（2023·福建南平·统考一模）为了保护同学们的视力，很多学校教室里的日光灯全部更换成如图所示的LED护眼灯，每间教室里的9盏LED护眼灯的连接方式是 联的。如果打开护眼灯之后，老师又打开了教室中的多媒体设备，则教室电路中的总电流会 （选填“增大”或“减小”）。
14．（2023·湖北十堰·统考中考真题）如图所示，酸甜多汁的水果提供的电能点亮了发光二极管，其中水果相当于电路中的 ，发光二极管主要由 材料制成。如果其中一个二极管熄灭，其它依然发光，说明熄灭的二极管与其它二极管是 （选填“串联”或“并联”）的。

15.（2023·广东·统考中考真题）如题图所示，电压表的读数为 V；滑动变阻器以图所示方式接入电路，当滑片向左滑动时，滑动变阻器连入电路的电阻 （选填“变大”“变小”或“不变”）。

16.（2023·江苏宿迁·统考中考真题）如图所示，电源电压不变将开关S、S1都闭合，灯泡L1与L2正常发光，两灯是 联，电流表测量 电流，此时断开S1，电流表的示数 （选填“变大”、“变小”或“不变”）。

17.（2022·江苏徐州·统考中考真题）如图所示，电源电压为3V，开关闭合后，电流表A的示数为0.3A，电流表A1的示数为0.2A灯泡L1、L2的连接方式是 联，灯泡L1两端的电压为 V，通过灯泡L2的电流为 A。
18．（2023·天津·统考中考真题）在探究串、并联电路中电流的规律时，做了如图所示的实验。闭合开关后，电流表A1、A2的示数分别为0.5A和0.3A，则通过小灯泡L1的电流为 A，通过小灯泡L2的电流为 A。

19．（2023·四川达州·统考中考真题）如图所示，电源电压为3V，闭合开关S后，电流表A的示数为0.54A，电流表A1的示数为0.2A，则通过小灯泡L1的电流为 A，通过小灯泡L2的电流为 A，电压表V的示数为 V。

20．（2023·广东·统考中考真题）如题图所示，标有“2.5V 0.3A”的灯泡L1和标有“6V 0.15A”的灯泡L2连接成 联电路，电源电压可调节；闭合开关S，使电源电压从0V逐渐增加，先正常发光的灯泡是 ，此时通过另一灯泡的电流是 A。

21．（2023·广东广州·统考中考真题）小明按图示电路图正确连接电路，电阻R标有“5Ω”，灯L标有“3.8V 0.3A”。闭合开关S，L发光，电流表A和A1正常工作，示数均为0.24A。小明认为出现上述现象的原因是R被短路。该说法是否正确？ ；若正确，写出理由；若不正确，分析出现该实验现象的原因并写出分析过程。 。

22.（2023·山东淄博·统考中考真题）小灯泡的I-U图象如图甲所示，将它与定值电阻R接入图乙所示的电路中。只闭合开关S1，电流表的示数为0.2A；再闭合开关S2时，电流表的示数为0.25A。则电源电压为 V；只闭合开关S1时，电阻R两端的电压为 V。

23.（2023·湖北恩施·统考中考真题）在如图所示实验电路中，闭合开关后灯不亮。

（1）为判断电路是否正常，应首先进行的操作是 ，观察 ；
（2）如果在反复调节后，灯仍不亮。若检查发现只有灯和变阻器可能出现故障，观察电表的示数，请说明一种判断方法及故障产生的原因： 。
三、作图题
24.（2023·湖南怀化·统考中考真题）如图所示的电路，请在虚线框里填上电表符号（选填“A”或“V”），使开关S闭合后，电阻R1、R2都可正常工作。

第24题图 第25题图
25．（2023·贵州·统考中考真题）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，电流表测通过灯L1的电流，开关控制整个电路，导线不能交叉。
四、探究实验题
26. （2023·四川甘孜·统考中考真题）如图所示，小覃同学所在的兴趣小组正在探究并联电路中电流的规律。

（1）图甲是他们设计的电路图，实验时需要测量A、B、C三处的电流。图乙是他们某次测量时连接的实验电路，此时电流表测量的是 （选“A”“B”或“C”）处的电流；
（2）小覃同学要测量通过L2的电流，只需将图乙中导线 （选填“a”或“b”）的一端移动到电流表的负接线柱上；重新连接好电路后，闭合开关，电流表的示数如图丙所示，则电流表的示数为 A；
（3）该小组另一位同学测出一组A、B、C三处的电流，数据如下表所示，由此他得出结论：
①干路电流等于各支路电流之和。
②各支路电流相等。
（4）小组内交流讨论后，一致认为该同学的结论不具普遍性，要得到并联电路中电流的规律，还应该选用规格 （选填“相同”或“不相同”）的灯泡进行实验。
27．（2022·辽宁大连·统考中考真题）某同学在探究“串联电路电流的特点”时，将两个规格不同的小灯泡L1、L2串联起来，实验电路图如图甲所示。
（1）根据实验电路图，用笔画线将图乙中的实物连接起来，电流表测A处电流 。
（2）该同学连接好电路后，用开关“试触”，观察到电流表指针迅速偏转到零刻线左侧，则他连接的电路存在的问题是 。
（3）正确连接电路后，闭合开关S，发现L1灯不发光，L2灯发光。该同学猜想可能是L1灯被短接了。他拿来一根导线进行检验，根据看到的现象判断出他的猜想是错误的。
①请写出他检验时的做法及观察到的现象。
做法： 。 现象： 。
②请你对L1灯不发光提出一个合理的猜想： 。
28.（2023·西藏·统考中考真题）某学习小组在“探究影响导体电阻大小的因素”实验时，设计了如图所示的实验装置，实验中分别将A、B、C、D四根导体接入电路，四根导体的材料规格如下表所示。

（1）请你在图中用一根导线将电流表正确连入电路 ；
（2）为比较A、B、C、D四根导体电阻的大小，可通过观察 来判断；
（3）要探究导体电阻大小与长度的关系，应选用 两根导体进行实验；
（4）将A、C两根导体分别接入电路中进行实验，可得出：当导体的长度和材料相同时，横截面积越大，电阻越 ；
（5）老师想改装一个滑动变阻器使其最大阻值变小，请你根据该实验结论，帮老师想出一种方法： （写出一种合理方法即可）。
IA /A
IB /A
IC /A
0.2
0.2
0.4
导体代号
长度/m
横截面积/mm2
材料
电流表示数/A
A
1.0
0.4
锰铜
1.4
B
0.5
0.4
锰铜
2.7
C
1.0
0.6
锰铜
2.0
D
1.0
0.4
镍铬合金
0.6
