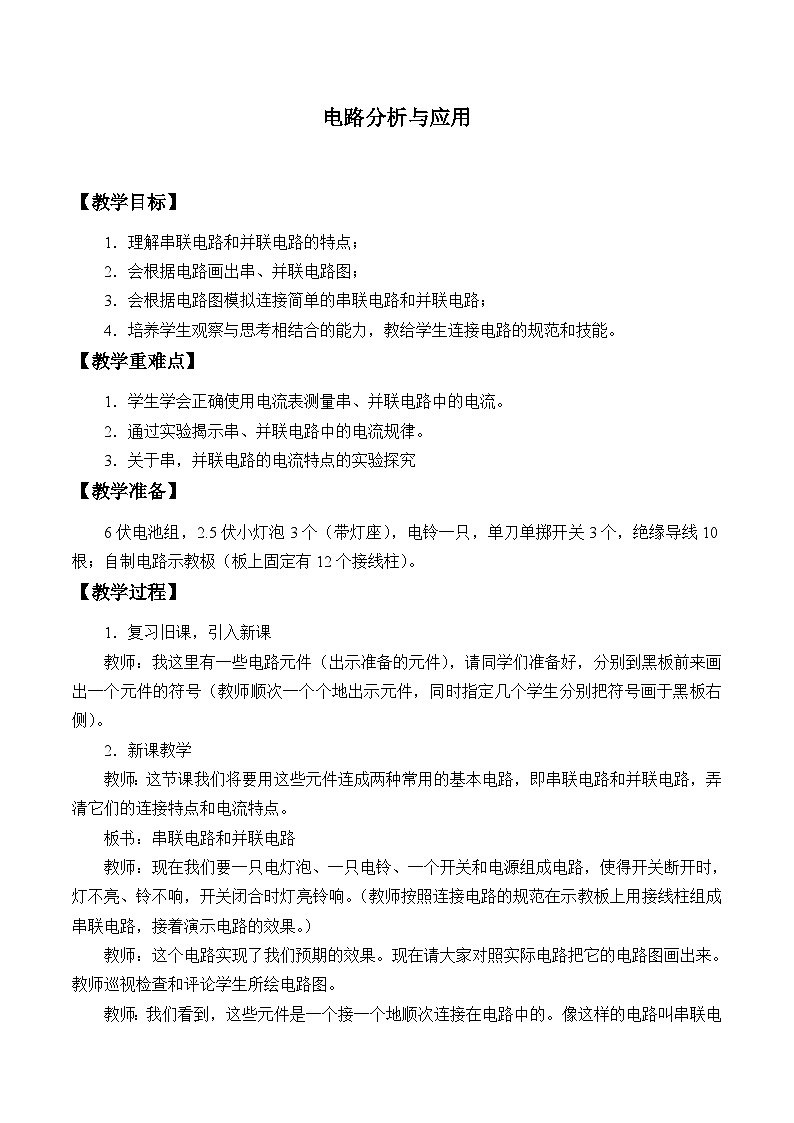

浙教版（2024）八年级上册第7节 电路分析与应用教案设计

这是一份浙教版（2024）八年级上册第7节 电路分析与应用教案设计，共3页。教案主要包含了教学目标，教学重难点，教学准备，教学过程，作业布置等内容，欢迎下载使用。
【教学目标】
1．理解串联电路和并联电路的特点；
2．会根据电路画出串、并联电路图；
3．会根据电路图模拟连接简单的串联电路和并联电路；
4．培养学生观察与思考相结合的能力，教给学生连接电路的规范和技能。
【教学重难点】
1．学生学会正确使用电流表测量串、并联电路中的电流。
2．通过实验揭示串、并联电路中的电流规律。
3．关于串，并联电路的电流特点的实验探究
【教学准备】
6伏电池组，2.5伏小灯泡3个（带灯座），电铃一只，单刀单掷开关3个，绝缘导线10根；自制电路示教极（板上固定有12个接线柱）。
【教学过程】
1．复习旧课，引入新课
教师：我这里有一些电路元件（出示准备的元件），请同学们准备好，分别到黑板前来画出一个元件的符号（教师顺次一个个地出示元件，同时指定几个学生分别把符号画于黑板右侧）。
2．新课教学
教师：这节课我们将要用这些元件连成两种常用的基本电路，即串联电路和并联电路，弄清它们的连接特点和电流特点。
板书：串联电路和并联电路
教师：现在我们要一只电灯泡、一只电铃、一个开关和电源组成电路，使得开关断开时，灯不亮、铃不响，开关闭合时灯亮铃响。（教师按照连接电路的规范在示教板上用接线柱组成串联电路，接着演示电路的效果。）
教师：这个电路实现了我们预期的效果。现在请大家对照实际电路把它的电路图画出来。教师巡视检查和评论学生所绘电路图。
教师：我们看到，这些元件是一个接一个地顺次连接在电路中的。像这样的电路叫串联电路。大家想一想，在串联电路中电流是怎样流过电路中各个元件的呢？（请一名学生回答，同时教师根据学生的回答在板画的电路图上标出电流的流向。）
板书：串联电路连接特点：各元件逐个顺次接人电路。电流特点：电流无分支。
教师：像刚才这样用一个开关使电灯、电铃同时通、断电的效果只有用串联电路才能实现吗？能想出另一种接法的电路吗？请大家议一下，画出电路图来。思考时，可以参考课文上的电路图。（学生在议论时，教师在示教板上安排好器材，同时指定一名学生在黑板上画出他设计的电路，教师做必要的修正。）
教师：现在我们按照大家的设计连接电路，看是否能达到预期的效果。为此，我们先在电路图中把电流的流向标出来（教师标出）。下节课大家将要亲自连接电路的实验，请注意我是按照什么顺序连接电路的（教师按规范操作的“六字诀”连接电路，一边连一边对操作顺序和注意点做出说明。接好后，演示效果）。
教师：大家看看，这个电路跟串联电路的连接特点和电流特点有什么不同？请大家阅读课文第二段对照总结。（学生读书，教师板书标题，内容暂不写。）让一位学生回答并联电路的连接特点和电流的特点。（根据学生回答：订正板书内容。）
板书：并联电路
连接特点：元件并列在电流分支处。电流特点：电流有分支，干路电流分成几部分分别流经各元件。
教师：大家对比一下我们刚才的电路和课本的电路有什么相同点和不同点？（让一个学生回答）图中用了三个开关，不是有些浪费吗？学生议论，教师指定一个学生回答后，做出下面的概括：并联电路可以通过各支路的开关分别控制各支路上的用电器，一个支路的通断不会影响另一支路的通、断。这是并联电路特有的优点。在不要求各用电器同时工作的情形下，就要采用并联电路。大家联系课本，观察我们教室内的照明电路，看看各灯是否是并联的？（指导学生观察）回家去打开电冰箱看看，冰箱内的照明灯与压缩机是否一定会同时通断电？课本中电冰箱内部的电路图画得对不对？为什么？
并联电路广泛用于家庭电路和工业电路，就是因为实际中经常要求各用电器能独立通断，互不干扰。但是，对只要求各用电器同时通断的场合，采用串联电路可以节省开关。
3．小结
教师：这节课我们学习了串联和并联这两种基本电路，大家复习时一是要注意掌握两种电路的结构特点和电流特点，二是要注意电路图跟实物连接图的对应关系，做到看到实物图能画出它的电路图，能根据电路图将有关元件连成要求的电路。刚才我们连接电路的操作顺序可以概括为下面的“六字诀”。
板书：连接电路的六字诀标→识→查→连→查→通。教师：今天作业时，先在作业本上做模拟练习，为下节课做实验做好准备。
【作业布置】
找一个手电筒，把它的后盖打开观察，了解开关闭合时电流的通路，并画出电路图。
