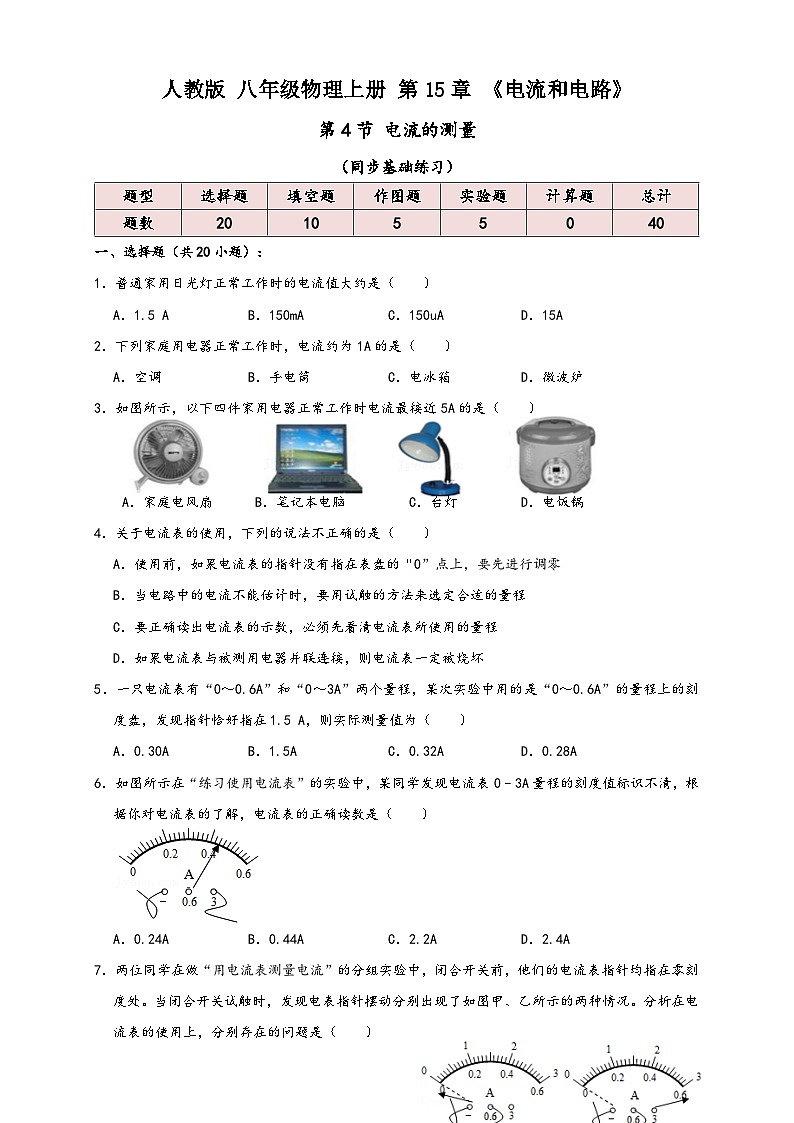

一、选择题（共20小题）：
1．普通家用日光灯正常工作时的电流值大约是（ ）
A．1.5 AB．150mAC．150uAD．15A
2．下列家庭用电器正常工作时，电流约为1A的是（ ）
A．空调B．手电筒C．电冰箱D．微波炉
3．如图所示，以下四件家用电器正常工作时电流最接近5A的是（ ）
A．家庭电风扇 B．笔记本电脑 C．台灯 D．电饭锅
4．关于电流表的使用，下列的说法不正确的是（ ）
A．使用前，如果电流表的指针没有指在表盘的“0”点上，要先进行调零
B．当电路中的电流不能估计时，要用试触的方法来选定合适的量程
C．要正确读出电流表的示数，必须先看清电流表所使用的量程
D．如果电流表与被测用电器并联连接，则电流表一定被烧坏
5．一只电流表有“0～0.6A”和“0～3A”两个量程，某次实验中用的是“0～0.6A”的量程上的刻度盘，发现指针恰好指在1.5 A，则实际测量值为（ ）
A．0.30AB．1.5AC．0.32AD．0.28A
6．如图所示在“练习使用电流表”的实验中，某同学发现电流表0﹣3A量程的刻度值标识不清，根据你对电流表的了解，电流表的正确读数是（ ）
A．0.24AB．0.44AC．2.2AD．2.4A
7．两位同学在做“用电流表测量电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电表指针摆动分别出现了如图甲、乙所示的两种情况。分析在电流表的使用上，分别存在的问题是（ ）
A．甲表+、﹣接线柱接反了，乙表选接的量程小了
B．甲表选接的量程小了，乙表+、﹣接线柱接反了
C．甲表+、﹣接线柱接反了，乙表短路了
D．甲表断路了，乙表短路了
8．如图所示的四个电路中，要求用电流表测量通过灯L1的电流，符合要求的是（ ）
9．如图所示的电路能正确测量灯L2电流的是（ ）
10．灯L1、L2并联，用电流表A测干路的电流，用电流表A1、A2分别测电灯L1、L2所在支路的电流，正确的电路是（ ）
11．如图所示，电流表A所测的电流是（ ）
A．通过L1上的电流
B．通过L2的电流
C．通过干路的电流
D．都有可能
12．如图所示的实物连接图中，电流表A1和A2测的电流分别是（ ）
A．灯泡L1、灯泡L2
B．干路、干路
C．干路、灯泡L2
D．灯泡L1、干路

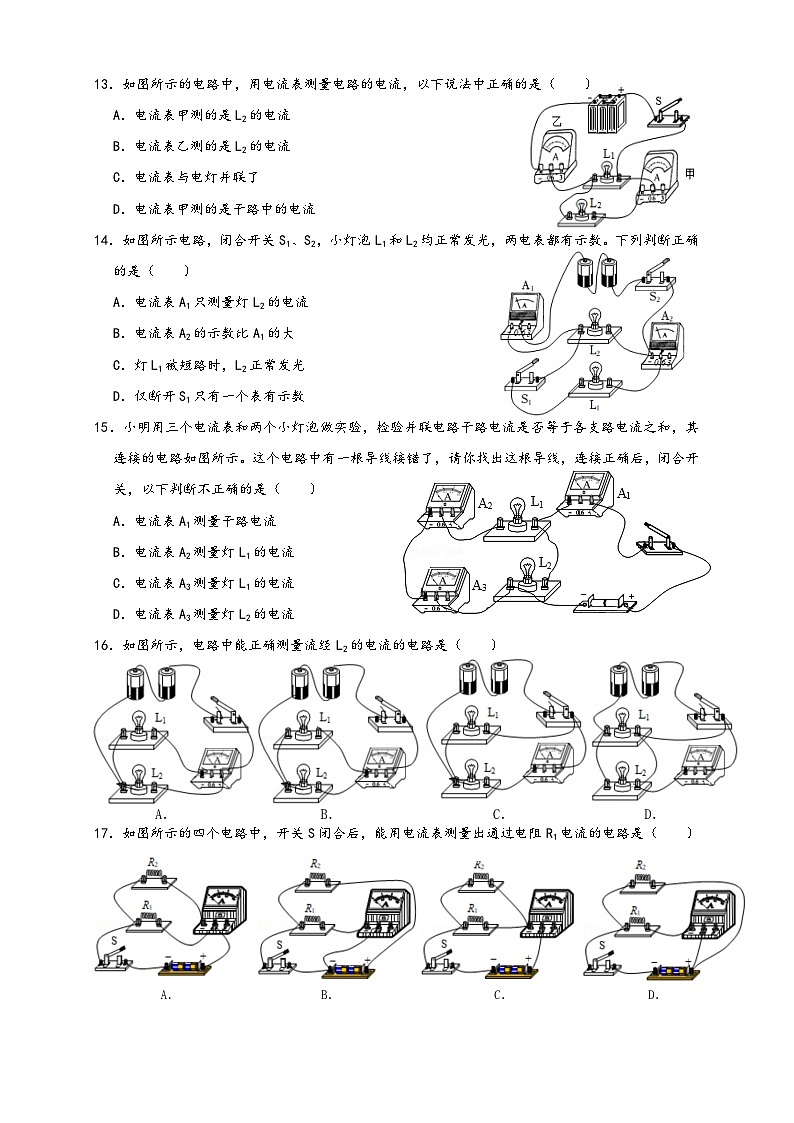

13．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ）
A．电流表甲测的是L2的电流
B．电流表乙测的是L2的电流
C．电流表与电灯并联了
D．电流表甲测的是干路中的电流
14．如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数。下列判断正确的是（ ）
A．电流表A1只测量灯L2的电流
B．电流表A2的示数比A1的大
C．灯L1被短路时，L2正常发光
D．仅断开S1只有一个表有示数
15．小明用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示。这个电路中有一根导线接错了，请你找出这根导线，连接正确后，闭合开关，以下判断不正确的是（ ）
A．电流表A1测量干路电流
B．电流表A2测量灯L1的电流
C．电流表A3测量灯L1的电流
D．电流表A3测量灯L2的电流
16．如图所示，电路中能正确测量流经L2的电流的电路是（ ）
17．如图所示的四个电路中，开关S闭合后，能用电流表测量出通过电阻R1电流的电路是（ ）
18．“用电流表测量电流”的实验电路如图所示，其中能正确测出小灯泡L1中电流的是（ ）
19．如图所示的电路连接中会烧坏电流表的是（ ）
20．如图所示，电流表连接正确的是（ ）
二、填空题（共10小题）：
21．电流是表示电流强弱的物理量。用字母 来表示。它的单位是 ，简称 ，符号是 。其他常用的单位有毫安（mA）和微安（μA），它们的关系是1mA＝ A，1μA＝ A。
22．电器1、电器2、电器3的额定电流分别是：100uA、0.2A、3A；电器1、电器2、电器3可能是台灯、计算器或电饭煲，则台灯应该是电器 ，电饭煲工作利用了电流的 效应。
23．某段导体的横截面5min通过的电荷量是120C，则导体中的电流是 mA＝ A。
24．在电学实验中，连接电路时电键应处于 状态，电流表应 在被测电路（选填“串联”或“并联”），电流应从电流表的 接线柱流入。
25．如图所示的电路 （选填“能”或“不能”）正确测量通过灯泡L1的电流。
26．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表 ；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关， 继续进行实验。
27．如图所示是小江同学用电流表测电流实验电路的一部分，若通过导线ab的电流大小为0.6A，则通过导线cd的电流大小是 A或 A。
28．观察下面所示四个电路图，并请填空完成回答：
在图A所示的电路中，电流表测的是 的电流；
在图B中电流表测的是 的电流；
在图C中的电路出现的错误是 ；
在图D中出现的错误是 。
29．某同学用如图所示的电路测灯泡L1的电流。
（1）该图中电流表的接法错误是 。
（2）若要测量通过灯L2的电流，但只允许变动原图中的一根导线中的一个端点的连线位置，则应将导线 从 接线柱移动到 接线柱上。
30．如图所示是用电流表测量电流的实物连接图，请按要求回答：
（1）图甲中电流表测量的是通过灯泡 的电流。
（2）如果电流表示数如图乙所示，则电流表测出的电流是 A。
（3）如果要用电流表测通过灯L1和L2的总电流，且只允许移动一根导线，应将导线 （填“a”“b”或“c”）的右端接在电流表的 （填“﹣”“0.6”或“3”）接线柱上。
三、作图题（共5小题）：
31．以笔画线代替导线，按电路图甲把实物图乙连接起来．（导线不允许交叉）
32．如图所示的电路，有两根导线尚未连接，请你用笔连线代替导线连接电路，要求：L1和L2并联，开关S控制L1，电流表测L2的电流。
33．请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流。
34．根据下面的实物图画出与之对应的电路图。
35．小华练习使用电流表测量电流时，连接了如图所示的电路，请帮他分析这个电路存在的问题。
（1）请你指出小华连接电路的错误。
（2）小华连接电路中的错误会产生什么样的现象？
四、实验探究题（共5小题）：
36．如图所示是电流表测量电路中电流的电路图。
（1）在连接电路过程中，开关应该 ；为了选定电流表的量程，应该先用电流表的 量程试触一下。
（2）如果电流表示数如图所示，则测出的电流是 A。若该同学发现同桌读出的电流数据是自己的5倍，请指出同桌错误的原因： 。
（3）甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度线处。当闭合开关时，发现电流表指针摆动分别出现了如下图甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
甲同学的问题 ；
乙同学的问题 ；
丙同学的问题 。
37．如图甲所示，是用电流表测量电流的实物连接图，请按要求回答：
（1）请在图丙虚框内画出相应电路图。
（2）使用时应将电流表与被测用电器 联在电路中，且使电流从电流表的 接线柱流入。在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了 。
（3）如图甲中电流表测量的是通过灯 （填“L1”或“L2”）的电流，如果电流表的读数如图乙所示，则电流表测出的电流是 A。
（4）如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，应将导线 （填“a”、“b”或“c”）的右端接在电流表的 （填“3”、“0.6”或“﹣”）接线柱上。
38．如图所示是小明同学用电流表测量电流的实物连接图，请按要求回答：
（1）在连接电路时，开关应处于 状态。
（2）小明同学连接电路后，闭合开关，发现指针快速向右大幅度偏转，他赶快断开开关，发生这种现象的原因可能是 。
（3）小明同学纠正错误后，电流表的示数如图乙所示，则电流表测出的电流是 A。
（4）要让甲图中的电流表测L1和L2的总电流，可将图中标号所示 导线的一端改接另一位置即可。
39．小明在“用电流表测电流的实验”中：
（1）连接电路时，开关应处于 （选填“断开”或“闭合”）状态，电流表应先用 （选填“较大”或“较小”）量程试触；
（2）小明在连接好电路之后闭合开关，看到如图丙所示的情景，那他将要进行的操作是 （填序号）。
A．将电流表的正负接线柱调换过来 B．电流表选择更大的一挡量程
（3）改正错误后连接的电路如图所示，则电流表测的是灯 的电流。合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是 A。
（4）若合上开关后，灯均亮，但电流表指针不发生偏转，那么原因可能是 （填序号）
A．电流表内部断路 B．开关处接触不良 C．电流表被短接 D．电源供电不足
40．如图甲所示是用电流表测量电流的实物连接图，请按要求回答：
（1）在方框乙中画出与甲对应的电路图。
（2）在连接路过程中，开关应该 ；为了选定电流表的量程，在无法估计算待测电流大小的情况下，应该先用电流表的 量程试触一下，如果指针摆动过小或超过满刻度，则应换用 量程或更大量程的电流表。
（3）如果电流表的示数如图丙所示，则电流表测出的电流是 A；
（4）如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，在图甲中需要移动的导线上打上“×”，并在原图中画出正确的接线。
题型
选择题
填空题
作图题
实验题
计算题
总计
题数
20
10
5
5
0
40
人教版 八年级物理上册 第15章 《电流和电路》
第4节 电流的测量
（同步基础练习）
一、选择题（共20小题）：
1．普通家用日光灯正常工作时的电流值大约是（ ）
A．1.5 AB．150mAC．150uAD．15A
【答案】B
【解析】解：普通家用日光灯正常工作时的电流值大约0.15A，即150mA。
故ACD错误，B正确。
故选：B。
2．下列家庭用电器正常工作时，电流约为1A的是（ ）
A．空调B．手电筒C．电冰箱D．微波炉
【答案】C
【解析】解：A、空调的工作电流约5A，故A错误。B、手电筒工作电流约0.2A，故B错误。
C、电冰箱工作电流约1A，故C正确。D、微波炉工作电流约5A，故D错误。
故选：C。
3．如图所示，以下四件家用电器正常工作时电流最接近5A的是（ ）
A．家庭电风扇 B．笔记本电脑 C．台灯 D．电饭锅
【答案】D
【解析】解：A、家庭电风扇的工作电流约0.3A，故A错误。
B、笔记本电脑的工作电流约0.2A，故B错误。
C、台灯的工作电流约0.1A，故C错误。
D、电饭锅的工作电流约5A，故D正确。
故选：D。
4．关于电流表的使用，下列的说法不正确的是（ ）
A．使用前，如果电流表的指针没有指在表盘的“0”点上，要先进行调零
B．当电路中的电流不能估计时，要用试触的方法来选定合适的量程
C．要正确读出电流表的示数，必须先看清电流表所使用的量程
D．如果电流表与被测用电器并联连接，则电流表一定被烧坏
【答案】D
【解析】解：A、据电流表的正确使用可知，如果电流表的指针没有指在表盘的“0”点上，要先进行调零，故正确但不符合题意；
B、据电流表的正确使用可知，当电路中的电流不能估计时，要用试触的方法来选定合适的量程，故正确但不符合题意；
C、据电流表的正确使用可知，要正确读出电流表的示数，必须先看清电流表所使用的量程，故正确但不符合题意；
D、若有两个用电器串联，将电流表与一个用电器并联，即此时电流表不会烧坏，故错误但符合题意；
故选：D。
5．一只电流表有“0～0.6A”和“0～3A”两个量程，某次实验中用的是“0～0.6A”的量程上的刻度盘，发现指针恰好指在1.5 A，则实际测量值为（ ）
A．0.30AB．1.5AC．0.32AD．0.28A
【答案】A
【解析】解：电流表使用“0～0.6A”的量程时，指针恰好指在1.5 A位置，读数应为0.30A。
故选：A。
6．如图所示在“练习使用电流表”的实验中，某同学发现电流表0﹣3A量程的刻度值标识不清，根据你对电流表的了解，电流表的正确读数是（ ）
A．0.24AB．0.44AC．2.2AD．2.4A
【答案】C
【解析】解：由图可知，电流表连接0～0.6A量程时，分度值为0.02A，示数为0.44A；
因为在电流表的同一刻度处，0～3A量程的读数是0～0.6A量程读数的5倍，所以在0～3A量程的读数为5×0.44A＝2.2A。
故选：C。
7．两位同学在做“用电流表测量电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电表指针摆动分别出现了如图甲、乙所示的两种情况。分析在电流表的使用上，分别存在的问题是（ ）
A．甲表+、﹣接线柱接反了，乙表选接的量程小了
B．甲表选接的量程小了，乙表+、﹣接线柱接反了
C．甲表+、﹣接线柱接反了，乙表短路了
D．甲表断路了，乙表短路了
【答案】A
【解析】解：（1）甲图中的指针反转，说明出现的问题是：正负接线柱接反了；
（2）乙图中的指针偏转角度太大，说明出现的问题是：量程太小了。
故选：A。
8．如图所示的四个电路中，要求用电流表测量通过灯L1的电流，符合要求的是（ ）
【答案】C
【解析】解：A、电流表与L2串联，测L2的电流，该选项错误；
B、电流表接在干路上，测的是干路的电流，该选项错误；
C、电流表与L1串联，测的是L1的电流，该选项正确；
D、电流表在干路上了，测的是干路的电流，该选项错误。
故选：C。
9．如图所示的电路能正确测量灯L2电流的是（ ）
【答案】C
【解析】解：A、电流表与L2串联，测的是L2的电流，且正负接线柱接反，故A错误；
B、电流表在干路上测的是干路的电流，故B错；
C、电流表与L2串联，测的是L2的电流，电流从正接线柱流进，从负接线柱流出，故C正确；
D、电流表与L1串联，测的是L1的电流，故D错；
故选：C。
10．灯L1、L2并联，用电流表A测干路的电流，用电流表A1、A2分别测电灯L1、L2所在支路的电流，正确的电路是（ ）
【答案】C
【解析】解：A、由图知，两灯并联，电流表A在干路上，电流表A1、A2分别在L1、L2所在支路上；但电流表A的电流从负接线柱流入、从正接线柱流出，故A错；
B、由图知，两灯并联，电流表A在干路上，电流表A1、A2分别在L1、L2所在支路上；但电流表A1、A2的电流从负接线柱流入、从正接线柱流出，故B错；
C、由图知，两灯并联，电流表A在干路上，电流表A1、A2分别在L1、L2所在支路上，并且电流表正负接线柱接法正确，故C正确；
D、由图知，两灯并联，电流表A在干路上，电流表A1、A2分别在L1、L2所在支路上；但电流表A的电流从负接线柱流入、从正接线柱流出，故D错。
故选：C。
11．如图所示，电流表A所测的电流是（ ）
A．通过L1上的电流
B．通过L2的电流
C．通过干路的电流
D．都有可能
【答案】B
【解析】解：由电路图可知，两灯泡并联，电流表串联在L2支路中，电流表测通过L2的电流；
故选：B。
12．如图所示的实物连接图中，电流表A1和A2测的电流分别是（ ）
A．灯泡L1、灯泡L2
B．干路、干路
C．干路、灯泡L2
D．灯泡L1、干路
【答案】C
【解析】解：由图可知，闭合开关，电流的路径有两条，为并联电路；电流表A1接在干路中，测量干路的电流；电流表A2与灯泡L2串联在支路中，测量通过灯泡L2的电流。
故选：C。
13．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ）
A．电流表甲测的是L2的电流
B．电流表乙测的是L2的电流
C．电流表与电灯并联了
D．电流表甲测的是干路中的电流
【答案】A
【解析】解：分析该图可知，两个灯泡并联，甲电流表测量的是L2的电流，乙电流表测量的是干路电流；故
A、电流表甲测的是L2的电流，故正确；
B、电流表乙测的是干路的电流，故错误；
C、电流表与电灯是串联的，故错误；
D、电流表乙测的是干路中的电流，故错误；
故选：A。
14．如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数。下列判断正确的是（ ）
A．电流表A1只测量灯L2的电流
B．电流表A2的示数比A1的大
C．灯L1被短路时，L2正常发光
D．仅断开S1只有一个表有示数
【答案】D
【解析】解：由图可知，L1、L2并列连接，为并联；开关S2在干路上，控制整个电路，开关S1与L1在一条支路，控制L1；电流表A1在干路上，测量干路中的电流，电流表A2与L1在一条支路，测量通过L1的电流。
A、电流表A1在干路上，测量干路中的电流，故A错误；
B、电流表A2测量通过L1的电流，电流表A1测量干路中的电流，A1的示数大于A2的示数，故B错误；
C、灯L1被短路时，L2也短路，不能正常工作，故C错误。
D、仅断开S1，灯L1被断路，电流表A2测量通过L1的电流，此时没有示数，电流表A1测量干路中的电流，有示数，故D正确。
故选：D。
15．小明用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示。这个电路中有一根导线接错了，请你找出这根导线，连接正确后，闭合开关，以下判断不正确的是（ ）
A．电流表A1测量干路电流
B．电流表A2测量灯L1的电流
C．电流表A3测量灯L1的电流
D．电流表A3测量灯L2的电流
【答案】C
【解析】解：要探究并联电路的电流关系，所以应将两灯泡并联，三个电流表分别测量干路和支路电流，所以需通过改动L2与负极相连的导线，将负极与灯泡L2相连的导线改接左下电流表的负接线柱，如图所示：
由图知电流表A1测量干路电流，A2测量灯泡L1的电流，A3测量灯泡L2的电流。故ABD正确，C错误。
故选：C。
16．如图所示，电路中能正确测量流经L2的电流的电路是（ ）
【答案】C
【解析】解：A、图中两灯并联，电流表串联在L1所在的支路上，测量通过L1的电流，故A错误；
B、图中两灯并联，电流表串联在干路上，电流表测量干路的电流，故B错误；
C、图中两灯并联，电流表串联在L2所在的支路上，测量通过L2的电流，并且电流从“+”接线柱流入，从“﹣”接线柱流出，故C正确；
D、图中两灯并联，开关闭合后，电流表被短路，不能测量通过L2的电流，故D错误。
故选：C。
17．如图所示的四个电路中，开关S闭合后，能用电流表测量出通过电阻R1电流的电路是（ ）
【答案】D
【解析】解：A、开关闭合，两电阻并联，电流表串联在R2支路，测量通过电阻R2的电流，故A错误；
B、开关闭合，电阻R1、电流表被短路，电流表不能测量通过电阻R1的电流，故B错误；
C、开关闭合，两电阻并联，电流表串联在干路上，测量干路电流，故C错误；
D、开关闭合，两电阻并联，电流表串联在R1支路，能测量通过电阻R1的电流，故D正确。
故选：D。
18．“用电流表测量电流”的实验电路如图所示，其中能正确测出小灯泡L1中电流的是（ ）
【答案】A
【解析】解：A、开关闭合后，电流表与L1串联，且电流表的正负接线柱连接正确，能正确测出小灯泡L1中的电流，故A正确；
B、开关闭合，电流表并没有接入电路中，所以没有测量电路中用电器的电流，故B错；
C、开关闭合后，两灯泡并联，电流表测量干路中的电流，故C错；
D、闭合开关后，两灯泡串联，但电流从电流表的负接线柱流入、正接线柱流出，接法错误，故D错。
故选：A。
19．如图所示的电路连接中会烧坏电流表的是（ ）
【答案】A
【解析】解：A、图中，电路发生了短路，电流表能直接接在电源的两极，会被烧坏。
B、图中，电流表和L2串联，电流表测这个灯泡中的电流，不会被烧坏。
C、图中，两灯串联，电流表串联在电路中，电流表测串联电路中的电流，不会被烧坏。
D、图中，两灯并联，电流表串联在干路中，电流表测干路电流，不会被烧坏。
故选：A。
20．如图所示，电流表连接正确的是（ ）
【答案】D
【解析】解：A、图中电流表与灯泡并联，会造成电源短路，故A错误；
B、图中电流表与其中一只灯泡并联，会将这盏灯泡短路，故B错误；
C、图中电流表的正负接线柱接反了，会使电流表指针反偏，故C错误；
D、图中电流表串联在电路中，正负接线柱连接正确，故D正确。
故选：D。
二、填空题（共10小题）：
21．电流是表示电流强弱的物理量。用字母 来表示。它的单位是 ，简称 ，符号是 。其他常用的单位有毫安（mA）和微安（μA），它们的关系是1mA＝ A，1μA＝ A。
【答案】I；安培；安；A；0.001；10﹣6。
【解析】解：电流是表示电流强弱的物理量，用字母I表示，电流的单位是安培，简称安，符号是A，还有毫安（mA）、微安（µA）；1A＝1000mA，1mA＝0.001A；1mA＝1000μA，1 μA＝10﹣6A。
故答案为：I；安培；安；A；0.001；10﹣6。
22．电器1、电器2、电器3的额定电流分别是：100uA、0.2A、3A；电器1、电器2、电器3可能是台灯、计算器或电饭煲，则台灯应该是电器 ，电饭煲工作利用了电流的 效应。
【答案】2；热。
【解析】解：（1）生活经验告诉我们，三者电饭煲的电功率最大，台灯次之，计算器最小，正常工作时的电流电饭煲的最大，台灯次之，计算器最小，所以台灯应该是电器2；
（2）电饭煲使用时消耗电能转化为内（热）能，利用了电流的热效应；
故答案为：2；热。
23．某段导体的横截面5min通过的电荷量是120C，则导体中的电流是 mA＝ A。
【答案】400；0.4。
【解析】解：导体中的电流：I=Qt=120C5×60s=0.4A＝400mA。
故答案为：400；0.4。
24．在电学实验中，连接电路时电键应处于 状态，电流表应 在被测电路（选填“串联”或“并联”），电流应从电流表的 接线柱流入。
【答案】断开；串联；正。
【解析】解：实物电路未连接好，并且不确定电路没有发生短路的情况下，开关必须是断开的，防止烧坏电路元件；
使用电流表时，电流表应串联在被测电路，电流应从它的正接线柱流入，负接线柱流出。
故答案为：断开；串联；正。
25．如图所示的电路 （选填“能”或“不能”）正确测量通过灯泡L1的电流。
【答案】能。
【解析】解：由图可知，该电路为并联电路，电流表与灯泡L1串联在支路中，电流表的正负接线柱接法正确，能正确测量通过灯泡L1的电流。
故答案为：能。
26．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表 ；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关， 继续进行实验。
【答案】正负接线柱接反了；换接0～0.6A的量程。
【解析】解：连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表正负接线柱接反；
断开开关，纠正错误后，再闭合开关，发现指针偏至图乙所示位置，指针偏转角度太小，说明所选的量程太大，接下来的操作是：断开开关，换接0～0.6A的量程，继续进行实验。
故答案为：正负接线柱接反了；换接0～0.6A的量程。
27．如图所示是小江同学用电流表测电流实验电路的一部分，若通过导线ab的电流大小为0.6A，则通过导线cd的电流大小是 A或 A。
【答案】0.92；0.28。
【解析】解：由图知，电流表使用的是0﹣0.6A量程，分度值为0.02A，示数为0.32A。
若导线ab的电流从a→b，根据电流的走向，则ab中的电流及通过电流表的电流，均通过dc导线，因此dc在干路，此时Icd＝0.6A+0.32A＝0.92A，方向：d→c；
若导线ab的电流从b→a，根据电流的走向，cd中的电流和电流表的电流都流向ab，因此ab在干路，则Icd＝0.6A﹣0.32A＝0.28A，方向：c→d。
故答案为：0.92；0.28。
28．观察下面所示四个电路图，并请填空完成回答：
在图A所示的电路中，电流表测的是 的电流；
在图B中电流表测的是 的电流；
在图C中的电路出现的错误是 ；
在图D中出现的错误是 。
【答案】总；L2；电流表造成短路；电流表+﹣接线柱接反了。
【解析】解：（1）图A所示的电路中，电流表串联在干路上，所以电流表测的是干路中的总电流；
（2）图B所示的电路中，电流表串联在L2所在的支路上，所以电流表测的是L2的电流；
（3）在图C中的电路中，电流表和灯泡并联，易发生短路，出现的错误是电流表造成短路；
（4）在图D中出现的错误是：电流表+﹣接线柱接反了。
故答案为：总；L2；电流表造成短路；电流表+﹣接线柱接反了。
29．某同学用如图所示的电路测灯泡L1的电流。
（1）该图中电流表的接法错误是 。
（2）若要测量通过灯L2的电流，但只允许变动原图中的一根导线中的一个端点的连线位置，则应将导线 从 接线柱移动到 接线柱上。
【答案】（1）正、负接线柱接反了；（2）a；负；正。
【解析】解：（1）根据实物图可知，电流从电源正极流出后进入了电流表的负接线柱，而电流从电流表正接线柱流出后经过灯L1和开关，回到电源负极，故该图中电流表的接法错误是正、负接线柱接反；
（2）若要测量通过灯L2的电流，则电流表应与灯L2串联，故将导线a从电流表正接线柱移动到负接线柱上即可。
故答案为：（1）正、负接线柱接反了；（2）a；负；正。
30．如图所示是用电流表测量电流的实物连接图，请按要求回答：
（1）图甲中电流表测量的是通过灯泡 的电流。
（2）如果电流表示数如图乙所示，则电流表测出的电流是 A。
（3）如果要用电流表测通过灯L1和L2的总电流，且只允许移动一根导线，应将导线 （填“a”“b”或“c”）的右端接在电流表的 （填“﹣”“0.6”或“3”）接线柱上。
【答案】（1）L2；（2）0.5；（3）b；﹣。
【解析】解：（1）由图甲可知，灯L1、L2并联，L2与电流表串联，因此电流表测L2的电流；
（2）图乙中电流表使用了0～0.6A的量程，分度值为0.02A，其读数为0.5A；
（3）要用电流表测通过L1、L2的总电流，应把电流表接在干路上，导线b的右端改接在电流表的负接线柱上即可。
故答案为：（1）L2；（2）0.5；（3）b；﹣。
三、作图题（共5小题）：
31．以笔画线代替导线，按电路图甲把实物图乙连接起来．（导线不允许交叉）
【答案】见解析。
【解析】解：由图甲可知，L1、L2并联，A3在干路上测总电流；A1测通过L1的电流，A2测通过L2的电流；
图乙中，在不知道电路中电流大小的情况下，各电流表可选用大量程，并注意电流表的正负接线柱不能接反；根据电路图连接实物图，如下图所示：
32．如图所示的电路，有两根导线尚未连接，请你用笔连线代替导线连接电路，要求：L1和L2并联，开关S控制L1，电流表测L2的电流。
【答案】见解析。
【解析】解：L1和L2并联，开关S控制L1，S与这个L1灯串联；电流表测L2的电流，电流表与L2串联；电流从电源正极流出，到L2右接线柱分开，一支路经L2、电流表，另一支路经L1、开关S，汇合回到电源负极，如图所示：
33．请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流。
【答案】见解析。
【解析】解：电流表与待测电路串联，要求两只电流表分别测干路和支路的电，左边电流表测干路电流，右边电流表测L2的电流，如下所示：
34．根据下面的实物图画出与之对应的电路图。
【答案】见解析。
【解析】解：由分析可知，两灯并联，开关S和电流表A1在干路上，电流表A2和开关S1在L1支路上，由此画出电路图如图所示：
35．小华练习使用电流表测量电流时，连接了如图所示的电路，请帮他分析这个电路存在的问题。
（1）请你指出小华连接电路的错误。
（2）小华连接电路中的错误会产生什么样的现象？
【答案】见解析。
【解析】答：（1）从电路图可以看出，电流表与L2并联了且正负接线柱接反，电流表应串联在电路中，电流从正接柱流入，负接线柱流出；
（2）因为电流表的电阻很小，所以此时L2被电流表短路，不会发光。L1会发光。
四、实验探究题（共5小题）：
36．如图所示是电流表测量电路中电流的电路图。
（1）在连接电路过程中，开关应该 ；为了选定电流表的量程，应该先用电流表的 量程试触一下。
（2）如果电流表示数如图所示，则测出的电流是 A。若该同学发现同桌读出的电流数据是自己的5倍，请指出同桌错误的原因： 。
（3）甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度线处。当闭合开关时，发现电流表指针摆动分别出现了如下图甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
甲同学的问题 ；
乙同学的问题 ；
丙同学的问题 。
【答案】（1）断开；小；（2）0.36；选的是小量程，却按大量程读的数；（3）电流表的正负接线柱接反了；电流表选择的量程太大了；电流表选择的量程太小了。
【解析】解：（1）在连接电路过程中，开关应该断开；用大量程试触选定电流表的量程；
（2）电流表读数时要先看所选的量程再看分度值。电流表指针指在同一位置时，大量程读数是小量程的5倍；
（3）①电流表的指针反偏，则电流表的正负接线柱接反了；
②电流表的指针偏转角度太小，则电流表选择的量程太大了；
③电流表的指针偏转角度太大，则电流表选择的量程太小了。
故答案为：（1）断开；小；（2）0.36；选的是小量程，却按大量程读的数；（3）电流表的正负接线柱接反了；电流表选择的量程太大了；电流表选择的量程太小了。
37．如图甲所示，是用电流表测量电流的实物连接图，请按要求回答：
（1）请在图丙虚框内画出相应电路图。
（2）使用时应将电流表与被测用电器 联在电路中，且使电流从电流表的 接线柱流入。在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了 。
（3）如图甲中电流表测量的是通过灯 （填“L1”或“L2”）的电流，如果电流表的读数如图乙所示，则电流表测出的电流是 A。
（4）如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，应将导线 （填“a”、“b”或“c”）的右端接在电流表的 （填“3”、“0.6”或“﹣”）接线柱上。
【答案】（1）见解答图；（2）串；正；断开开关；（3）L1；0.5；（4）b；﹣。
【解析】解：（1）由实物图可知，电流从电源正极出发开始分支，一支经灯泡L2，另一支经电流表A、灯泡L1，然后共同汇合经开关S回负极，如下图：
（2）使用时应将电流表与被测用电器串联在电路中，且使电流从电流表的正接线柱流入电流表，从负接线柱流出；
在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了断开开关；
（3）由图甲可知，灯L1、L2并联，L1与电流表串联，因此电流表测L1的电流；图乙中电流表使用了0～0.6A的量程，分度值为0.02A，其读数为0.5A；
（4）要用电流表测通过L1、L2的总电流，应把电流表接在干路上，导线b的右端改接在电流表的负接线柱上即可。
故答案为：（1）见解答图；（2）串；正；断开开关；（3）L1；0.5；（4）b；﹣。
38．如图所示是小明同学用电流表测量电流的实物连接图，请按要求回答：
（1）在连接电路时，开关应处于 状态。
（2）小明同学连接电路后，闭合开关，发现指针快速向右大幅度偏转，他赶快断开开关，发生这种现象的原因可能是 。
（3）小明同学纠正错误后，电流表的示数如图乙所示，则电流表测出的电流是 A。
（4）要让甲图中的电流表测L1和L2的总电流，可将图中标号所示 导线的一端改接另一位置即可。
【答案】（1）断开；（2）L1短路；（3）1.2；（4）b。
【解析】解：（1）为了保护电器，连接电路之前，开关应该是断开的；
（2）闭合开关，发现指针快速向右大幅度偏转的原因是电路中电流过大；若灯泡L2短路，则L1和电流表也被短路，电流表示数应为0，不符合题意；若灯泡L1短路，此时有电流通过电流表，且电流很大，符合题意，故发生这种现象的原因可能是灯泡L1短路；
（3）由图乙可知，电流表量程用的是0～3A，所以测得的电流为1.2A；
（4）要用电流表测通过L1和L2的总电流，就要电流表串联在干路上，则由甲图可知，应将导线“b”的右端接在电流表的“﹣”接线柱上。
故答案为：（1）断开；（2）L1短路；（3）1.2；（4）b。
39．小明在“用电流表测电流的实验”中：
（1）连接电路时，开关应处于 （选填“断开”或“闭合”）状态，电流表应先用 （选填“较大”或“较小”）量程试触；
（2）小明在连接好电路之后闭合开关，看到如图丙所示的情景，那他将要进行的操作是 （填序号）。
A．将电流表的正负接线柱调换过来 B．电流表选择更大的一挡量程
（3）改正错误后连接的电路如图所示，则电流表测的是灯 的电流。合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是 A。
（4）若合上开关后，灯均亮，但电流表指针不发生偏转，那么原因可能是 （填序号）
A．电流表内部断路 B．开关处接触不良 C．电流表被短接 D．电源供电不足
【答案】（1）断开；较大；（2）A；（3）L2；0.46；（4）C。
【解析】解：（1）为保护电路，连接电路时，开关应处于断开状态；电流表应先用大量程试触；
（2）开关闭合后，看到如图丙所示的情景，其原因是电流表正负接线柱接反了，所以，应将电流表的正负接线柱调换过来，故选A；
（3）由图甲知，电流表与L2串联，所以电流表测量通过L2的电流；
由图乙知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.46A；
（4）电流表的示数为零，两灯泡都发光，说明不可能是电路断路或电源供电不足，则是由于电流表短路而造成的，故C正确。
故答案为：（1）断开；较大；（2）A；（3）L2；0.46；（4）C。
40．如图甲所示是用电流表测量电流的实物连接图，请按要求回答：
（1）在方框乙中画出与甲对应的电路图。
（2）在连接路过程中，开关应该 ；为了选定电流表的量程，在无法估计算待测电流大小的情况下，应该先用电流表的 量程试触一下，如果指针摆动过小或超过满刻度，则应换用 量程或更大量程的电流表。
（3）如果电流表的示数如图丙所示，则电流表测出的电流是 A；
（4）如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，在图甲中需要移动的导线上打上“×”，并在原图中画出正确的接线。
【答案】（1）见上图；（2）断开；大；较小；（3）0.7；（4）见上图。
【解析】解：（1）观察电路可知，L1与电流表串联后再与L2并联，开关在干路上，如下图：
（2）在连接电路过程中，开关应该断开；为了选定电流表的量程，在无法估计待测电流大小的况下，应该先用电流表的大量程试触一下，如果指针摆动角度小或超过满刻度，则应换用较小或更大量程的电流表。
（3）电流表使用了0﹣3A的量程，分度值为0.1A，则读数为0.7A。
（4）把电流表接在干路上，b线的右端改接A表负接线柱上，如下图所示：
故答案为：（1）见上图；（2）断开；大；较小；（3）0.7；（4）见上图。
题型
选择题
填空题
作图题
实验题
计算题
总计
题数
20
10
5
5
0
40
