一 、单选题（本大题共9小题，共27分）

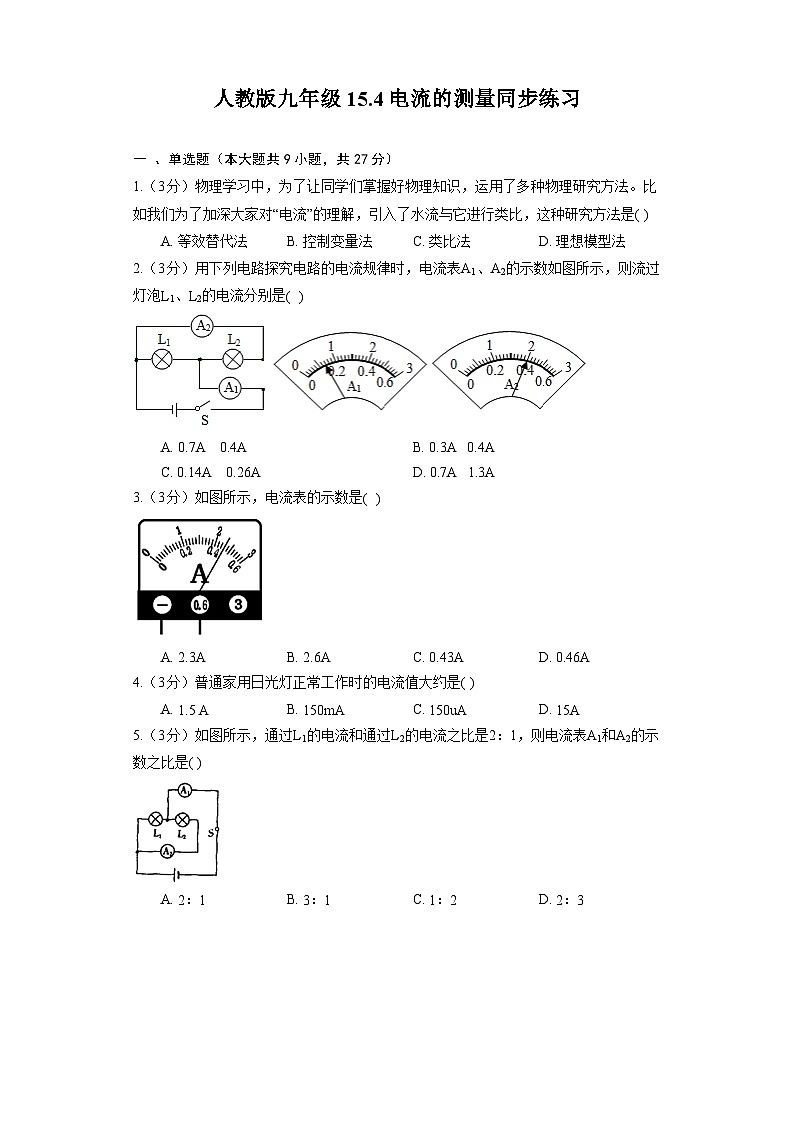

1.（3分）物理学习中，为了让同学们掌握好物理知识，运用了多种物理研究方法。比如我们为了加深大家对“电流”的理解，引入了水流与它进行类比，这种研究方法是( )
A. 等效替代法B. 控制变量法C. 类比法D. 理想模型法
2.（3分）用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是( )
A. 0.7A 0.4AB. 0.3A 0.4A
C. 0.14A 0.26AD. 0.7A 1.3A
3.（3分）如图所示，电流表的示数是( )
A. 2.3AB. 2.6AC. 0.43AD. 0.46A
4.（3分）普通家用日光灯正常工作时的电流值大约是( )
A. 1.5 AB. 150mAC. 150uAD. 15A
5.（3分）如图所示，通过L1的电流和通过L2的电流之比是2：1，则电流表A1和A2的示数之比是( )
A. 2：1B. 3：1C. 1：2D. 2：3

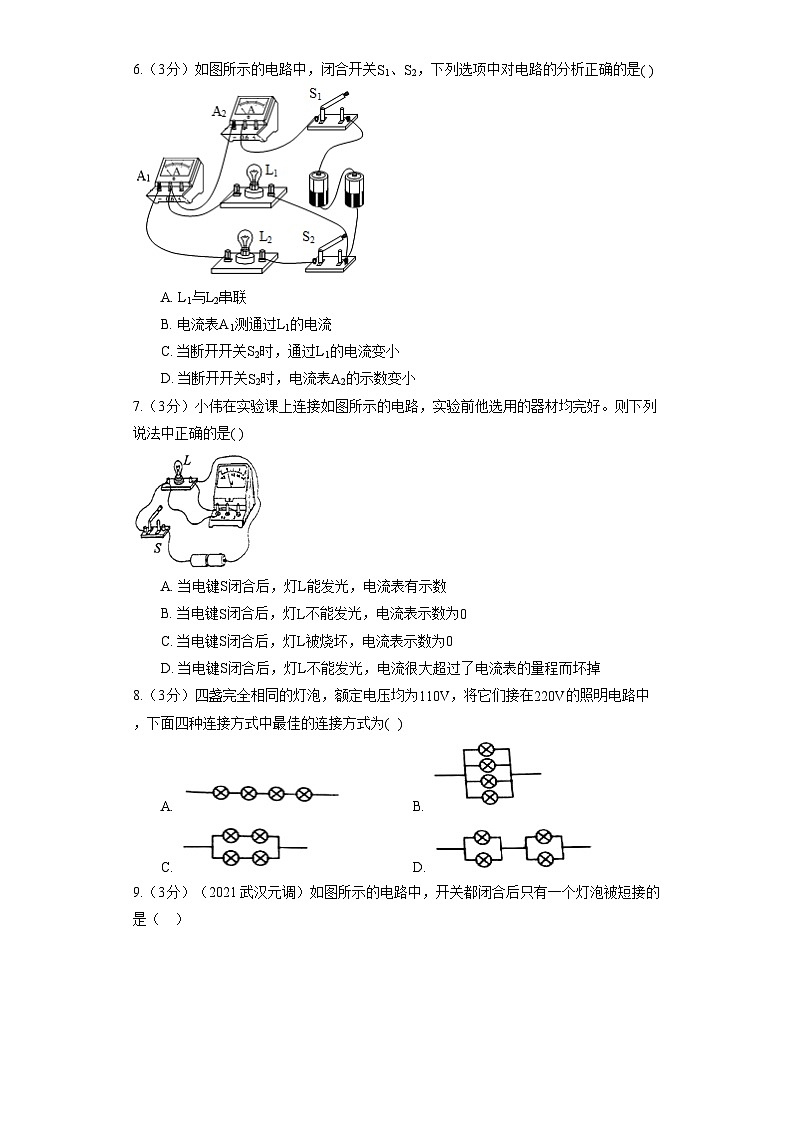

6.（3分）如图所示的电路中，闭合开关S1、S2，下列选项中对电路的分析正确的是( )
A. L1与L2串联
B. 电流表A1测通过L1的电流
C. 当断开开关S2时，通过L1的电流变小
D. 当断开开关S2时，电流表A2的示数变小
7.（3分）小伟在实验课上连接如图所示的电路，实验前他选用的器材均完好。则下列说法中正确的是( )
A. 当电键S闭合后，灯L能发光，电流表有示数
B. 当电键S闭合后，灯L不能发光，电流表示数为0
C. 当电键S闭合后，灯L被烧坏，电流表示数为0
D. 当电键S闭合后，灯L不能发光，电流很大超过了电流表的量程而坏掉
8.（3分）四盏完全相同的灯泡，额定电压均为110V，将它们接在220V的照明电路中，下面四种连接方式中最佳的连接方式为( )
A. B.
C. D.
9.（3分）（2021武汉元调）如图所示的电路中，开关都闭合后只有一个灯泡被短接的是（ ）
A. B.
C. D.
二 、简答题（本大题共2小题，共12分）

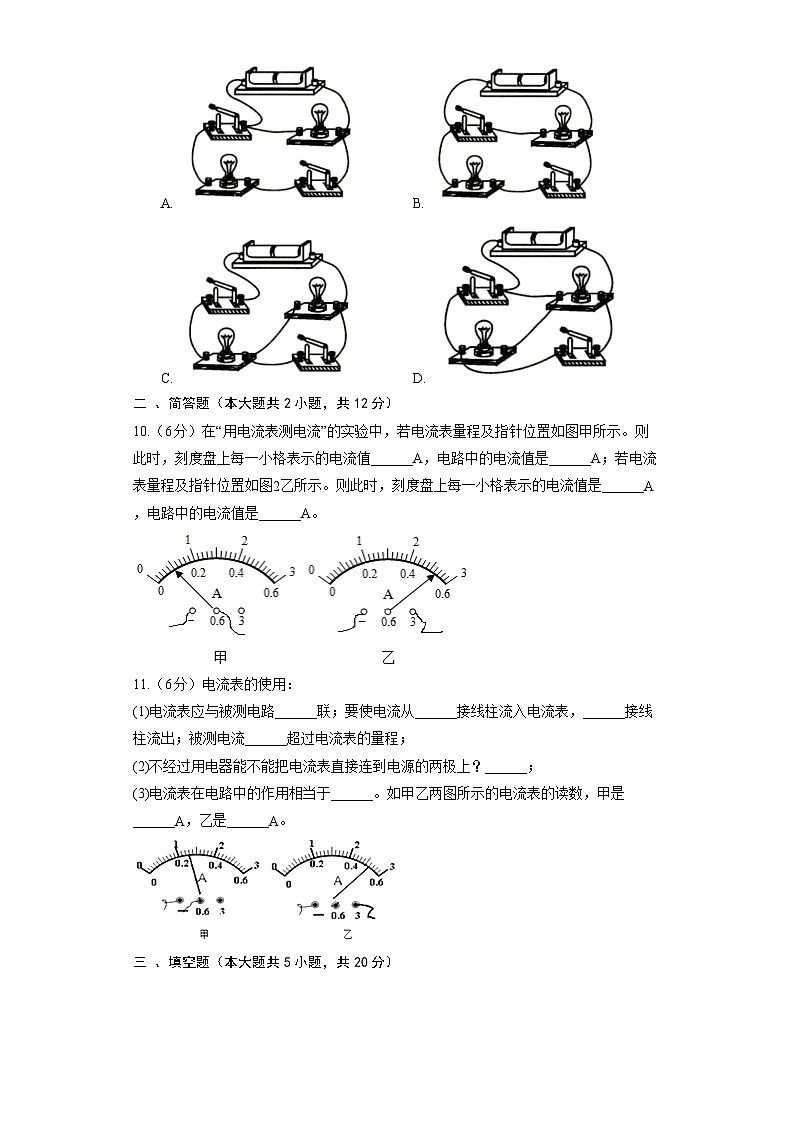

10.（6分）在“用电流表测电流”的实验中，若电流表量程及指针位置如图甲所示。则此时，刻度盘上每一小格表示的电流值______A，电路中的电流值是______A；若电流表量程及指针位置如图2乙所示。则此时，刻度盘上每一小格表示的电流值是______A，电路中的电流值是______A。
11.（6分）电流表的使用：
(1)电流表应与被测电路______联；要使电流从______接线柱流入电流表，______接线柱流出；被测电流______超过电流表的量程；
(2)不经过用电器能不能把电流表直接连到电源的两极上？______；
(3)电流表在电路中的作用相当于______。如甲乙两图所示的电流表的读数，甲是______A，乙是______A。
三 、填空题（本大题共5小题，共20分）
12.（4分）如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：① ______ ；② ______ ；③ ______ ．
13.（4分）如图所示电路，当开关S1、S2闭合后，A2与 R2是 _________(选填“串”或“并”)联的， 电流表 A1测量的是通过_________ (选填“干路”“R1”或“R2”)的电流，电流表的指针偏转如图所示，电流表的示数为________A。
14.（4分）如图甲电路，当开关s闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过______ 的电流，a电流表的读数应为______安，b电流表的读数应为______安。
15.（4分）在如图甲所示的电路中，电源电压恒为12V，S1、S2同时合上后，电流表A1的示数如图乙表盘所示，则通过电灯L1的电流为 A，通过电灯L2的电流为 A，此时L1电阻为____Ω；若合上S1，断开S2，则L1、L2之间是 联。
16.（4分）如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则通过灯L1的电流为 ______A。
四 、作图题（本大题共2小题，共12分）
17.（6分）按以下设计要求，用笔画线代替导线在图中完成相应的实物连接图(导线不能交叉)。
要求：①开关S控制两灯；②开关S1只控制灯L1；③电流表只测通过灯L2的电流。
18.（6分）5.在如图所示的电路中，有两根导线尚未连接，请用笔画线补上。
要求：①电压表测小灯泡两端电压；
②闭合开关S，向左端移动滑动变阻器的滑片时，小灯泡变亮。（导线不要交叉）
五 、计算题（本大题共2小题，共24分）
19.（12分）如图所示是某同学连接的实物电路，但其中漏掉了一根连接导线，请用笔画上，并标出灯L1、L2，
（l）要求：①灯L1、L2都能发光；②开关S能同时控制灯L1、L2；③电流表只测灯L1的电流；④电压表测电源电压．
（2）请画出实验电路的电路图．
20.（12分）在如图所示的电路中，电流表A1与A2的示数分别是0.7A和0.26A，则：
(1)两灯的连接方式是并联还是串联？
(2)通过灯泡L2的电流为多少？
(3)通过灯L1的电流为多少？
答案和解析
1.【答案】C;
【解析】解：把两种形式相近的事物作比较，从而达到对其中一个的深入了解，这就是类比，此题就是把电流类比为水流，从而加深对电流的理解。
故选：C。
等效替代法是指在研究某一个物理现象和规律中，因实验本身的特殊限制或因实验器材等限制，不可以或很难直接揭示物理本质，而采取与之相似或有共同特征的等效现象来替代的方法；
控制变量法：物理学中对于多变量的问题，常常采用控制变量的方法，把多因变量的问题变成多个单变量的问题；每一次只改变其中的某一个变量，而控制其余几个变量不变，从而研究被改变的这个变量对事物的影响，分别加以研究，最后再综合解决的方法；
类比法也叫“比较类推法”，是指由一类事物所具有的某种属性，可以推测与其类似的事物也应具有这种属性的推理方法；
通过模型来揭示原型的形态、特征和本质的方法称为模型法。
此题主要考查了学生对“模型法、等效替代法、控制变量法和类比法”的理解与应用，在物理学习过程中我们不仅要学习物理知识，更要注意物理研究方法的学习。
2.【答案】B;
【解析】解：
由图可知，灯泡L1、L2并联，电流表A1测干路电流，A2测L2支路的电流；
因并联电路中干路电流等于各支路电流之和，则A1的示数应大于A2的示数，而图中电流表A1的指针偏转角度比A2的小，所以电流表A1选择的是大量程(即0～3A)，分度值为0.1A，其示数为0.7A，即干路电流为0.7A；
电流表A2选择的是小量程(即0～0.6A)，分度值为0.02A，其示数为0.4A，即通过灯泡L2的电流为0.4A；
因并联电路中干路电流等于各支路电流之和，所以通过灯泡L1的电流为I1=I−I2=0.7A−0.4A=0.3A。
综上分析可知，ACD错误，B正确。
故选：B。
由实物图可知，两灯泡并联，电流表A1测干路电流，A2测L2支路的电流，根据图示和并联电路的电流特点求出通过两灯的电流。
该题考查了并联电路的电流特点，灵活运用规律是解答该题的关键。
3.【答案】D;
【解析】解：由图知，电流表的量程是0～0.6A，分度值是0.02A，电流表示数是0.46A。
故选：D。
先确定电流表的量程、分度值，然后根据指针位置读出电流表的示数。
掌握电流表的正确使用方法和正确读数方法。
4.【答案】B;
【解析】解：普通家用日光灯正常工作时的电流值大约0.15A，即150mA。
故ACD错误，B正确。
故选：B。
首先要对电器的工作电流有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题主要考查对生活中常见电器工作电流的估测，结合对生活的了解和对物理单位的认识，选出符合实际的选项即可。
5.【答案】B;
【解析】解：因为并联电路中，干路电流等于各支路电流之和，并且I1：I2=2：1，电流表A1和A2的示数之比为(2+1)：1=3：1.
故选B.
由电路图可知，两灯泡并联，电流表A2测L2支路的电流，A1测干路电流；根据并联电路的电流特点求出电流表A1和A2的示数之比．
此题主要考查了并联电路的特点，关键是电路串并联的辨别和电流表所测电路元件的判断．
6.【答案】D;
【解析】解：AB、闭合开关S1、S2，两灯泡并联，且两灯泡两端的电压都等于电源电压，电流表A1测量通过灯泡L2的电流，电流表A2测量干路总电流，故AB错误；
CD、当断开开关S2时，电路变为L1的简单电路，L1两端的电压仍然等于电源电压，根据欧姆定律可知通过L1的电流不变，电流表A2此时测量通过灯泡L1的电流，故示数变小，故C错误，D正确。
故选：D。
(1)闭合开关S1、S2，两灯泡并联，且两灯泡两端的电压都等于电源电压，电流表A1测量通过灯泡L2的电流，电流表A2测量干路总电流；
(2)当断开开关S2时，电路变为L1的简单电路，L1两端的电压仍然等于电源电压，根据欧姆定律可知通过L1的电流变化情况，
，电流表A2此时测量通过灯泡L1的电流，据此分析电流表A2的示数变化情况。
此题主要考查动态电路分析的有关问题，关键是判断不同情况下的电路组成。
7.【答案】D;
【解析】解：由电路图可知，灯泡与电流表并联接在电源两端；
理想的电流表相当于一根导线，闭合开关后，
电流表直接接在电源两端，电源被短路，电路电流很大，
电流表与电源损坏，灯泡不发光；
故选：D。
电流表应与用电器串联后接在电路中，如果电流表与用电器并联接在电源两端，则电源短路，电流表与电源损坏；根据电路图分析电路结构，然后答题。
此题难度较小，掌握电流表的用法，分析清楚电路结构即可正确解题。
8.【答案】C;
【解析】解：
A、当四盏灯泡串联时，具有分压作用，每盏灯两端电压为14×220V=55V，而额定电压是110V，所以灯泡都不能正常发光；同时一盏灯损坏，其它灯泡都不能发光。故A不符合题意；
B、当四盏灯并联在220V电路中时，每盏灯两端实际电压都是220V，而额定电压是110V，所以灯泡会被烧坏不能发光。故B不符合题意；
C、两只灯泡先串联再与另两只串联的灯泡并联在220V电路两端，因为电阻串联具有分压作用，所以每盏灯两端实际电压都是110V，都能正常发光。当一盏灯烧坏时，此支路没有电流，与之串联的灯泡不能发光，但另一支路不受影响，另外两只灯泡能够正常发光。故C符合题意；
D、两只灯泡先并联再与另两只并联的灯泡串联在220V电路两端，因为电阻串联具有分压作用，所以每盏灯两端实际电压都是110V，都能正常发光。但当某盏灯烧坏时，与之并联的另一盏灯两端电压升高也可能烧坏，造成整个电路断路，另外两只灯泡无法发光。故D不符合题意。
故选：C。
①串联电阻具有分压作用。在串联电路中各用电器相互影响，一个用电器损坏，其它用电器都不能工作；
②在并联电路中各支路两端电压相等，支路用电器互不影响；
③灯泡只有在额定电压下才能正常发光。
此题主要考查的是我们对串并联电路特点的理解和应用，虽然涉及到混联问题，但本质还是串并联知识的应用。
9.【答案】C;
【解析】略
10.【答案】0.02 0.1 0.1 2.6 ;
【解析】解：
如图甲所示，使用的是0−0.6A量程，刻度盘上每一小格表示的电流值0.02A，电路中的电流值是0.1A；
如图乙所示，使用的是0−3A量程，刻度盘上每一小格表示的电流值是0.1A，电路中的电流值是2.6A。
故答案为：0.02；0.1；0.1；2.6。
使用电流表测量电路电流时，首先要明确电流表选择的量程和对应的分度值，再根据指针位置读数。
该题考查了电流表的读数方法，属于基本技能，需要熟练掌握。
11.【答案】(1)串；正；负；不；(2)不能；(3)导线；0.26；2.6。;
【解析】解：(1)电流表要串联联在电路中；电流要从电流表的“+”接线柱流入，从“−”接线柱流出，被测电流不要超过电流表的量程；
(2)不允许不经过用电器而把电流表直接连到电源的两极上，这样电路中的电流特别大，容易引发火灾；
(3)电流表在电路中的作用相当于导线。甲图的量程是0−0.6A，分度值为0.02A，读数是0.26A；乙图的量程是0−3A，分度值为0.1A，读数是2.6A。
故答案为：(1)串；正；负；不；(2)不能；(3)导线；0.26；2.6。
(1)(2)电流表的使用规则：a.电流表要串联联在电路中。
b.“+”、“−”接线柱的接法要正确。电流要从电流表的“+”接线柱流入，从“−”接线柱流出，否则指针会倒转。
c.被测电流不要超过电流表的量程，在不确定电路电流大小的情况下，选择大量程进行试触。
d.不允许不经过用电器而把电流表直接连到电源的两极上，这样会烧坏电流表或电源，甚至引发火灾。
(3)根据量程和分度值读数。
此题主要考查的是电流表的用途和使用方法，都是基本技能，难度不大，应该熟练掌握电流表的使用规则和注意事项。
12.【答案】是一个电流表;电流表选择的量程是0～3A;电流表的示数为1.5A;
【解析】答：通过表盘上的“A”标志可知，这是一个电流表；
电流表选择的量程是0～3A；
电流表使用的分度值为0.1A，电流表的示数为1.5A．
根据仪表上表示的单位确定仪表的种类；根据接线柱确定仪表的量程；根据量程确定的分度值．
会识别仪表的种类，会确定电流表的量程，会根据电流表的正确读数方法读出电流值．
13.【答案】串，干路，0.28;
【解析】【试题解析】
解决此题的关键是结合电路能正确利用电流流向法，判断出电流是如何经过两个电阻的，然后结合串并联电路的特点判断电路的连接方式。
从电路图可以看出A2 与 R2 是串联接入电路的，电流表A1测量的是通过干路的电流，电流表接入的是0−0.6A的量程，从图中读出电流的示数为0.28A。
故答案为：串，干路，0.28。
14.【答案】L1 ; 0.3 ; 1.2 ;
【解析】解：由电路图可知此电路为并联电路，电流表a与在L1串联，因此电流表a测量L1的电流；电流表b串联在干路中，电流表b测量干路中的电流；因为并联电路的干路电流要大于支路电流，所以电流表a的使用量程应是0～0.6A，分度值是0.02A，读数为0.3A；电流表b的使用量程应是0～3A，分度值是0.1A，读数为1.2A。
故答案为：L1；0.3；1.2。
(1)电流表与被测的用电器的串联；
(2)电流表读数时，首先确定它使用的量程和分度值，示数为指针偏转的大格示数与小格示数的和。
此题主要考查了电流表的读数和使用，注意读数是要先确定量程和分度值。
15.【答案】1.5；0；8；串联 ;
【解析】
此题主要考查了电流表的使用方法和串并联电路，同时也考查了电流表的读数和电路的改接，要会运用欧姆定律求电阻。
根据电路图可知，S1、S2同时合上时，电路为L1的基本电路，电流表A1测量电路电流，根据欧姆定律可得R1的电阻，灯泡L2和电流表A2被短路。
当若合上S1，断开S2，灯泡L1、L2顺次连接，是串联。
根据电路图可知，S1、S2同时合上时，电路为L1的基本电路，电流表A1测量电路电流，灯泡L2和电流表A2被短路，因此通过电灯L2的电流为0；根据图乙可知，电流表A1的量程为0～3A，分度值为0.1A，示数为1.5A，因此通过电灯L1的电流为1.5A；
根据欧姆定律得：R1=UI1=12V1.5A=8Ω；
当合上S1，断开S2时，灯泡L1、L2顺次连接，因此灯泡L1、L2的连接方式为串联。
故答案为：1.5；0；8；串联。
16.【答案】0.9;
【解析】解：由图甲知，电流从正极流出经电流表A1后分成两支，一支通过L1，另一支通过L2和电流表A2，所以两灯并联，电流表A1测干路电流，电流表A2测L2的电流；
因为并联电路中干路电流等于各支路电流之和，且电流表A2读数是0.6A，由图乙知，电流表A1应选择0～3A的量程，连接“−、3”接线柱，A1读数为1.5A；
通过L1的电流为I1=I−I2=1.5A−0.6A=0.9A。
故答案为：0.9。
由电路图知，两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；根据并联电路特点判断A1量程并读数，由并联电路的电流特点计算L1的电流。
此题主要考查了串并联电路的识别、并联电路电流特点的应用、电流表的读数，关键是正确识别电路的连接方式和判断电流表的量程。
17.【答案】null;
【解析】
开关与控制的电路串联，电流表与待测电路串联，注意电流从电流表正接线柱流入。
此题主要考查根据要求连接实物图，关键明确开关与电流表的连接。
18.【答案】;
【解析】略
19.【答案】解：（1）经分析可知，电流表位于L1支路即与电流表串联的灯泡为L1，则另一个灯泡为L2，电压表与电源并联，如下图所示：
（2）由实物电路图可知，电灯L1、L2并联，电流表测通过灯L1的电流，电压表测电源的电压，开关位于干路，如下图所示：
;
【解析】（1）由电流表只测灯L1的电流可知，电流表位于L1支路；电压表测电源的电压说明电压表并联在电源两端，据此连接电路图和标出灯L1、L2；
（2）由实物电路图可知，电灯L1、L2并联，电流表测通过灯L1的电流，电压表测电源的电压，开关位于干路，据此画出电路图．
20.【答案】解：
（1）由图可知，开关闭合后，两灯并列连接，即两灯并联；
（2）图中电流表A2测通过灯L2的电流，则由A2的示数可知，通过灯L2的电流I2=0.26A；
（3）电流表A1测干路中的电流，即干路电流I=0.7A，
由并联电路的电流特点可知，通过灯L1的电流：I1=I-I2=0.7A-0.26A=0.44A。
答：（1）两灯的连接方式是并联；
（2）通过灯泡L2的电流为0.26A；
（3）通过灯L1的电流为0.44A。;
【解析】
根据电流的路径可以看出，该电路中两灯并联连接，电流表A1测干路中的电流，电流表A2测通过灯L2的电流；在并联电路中，干路电流等于各支路电流之和。
本题的关键是正确识别电路，明白电流表是测量哪一部分电路的电流，然后根据并联电路的电流规律进行简单计算。
