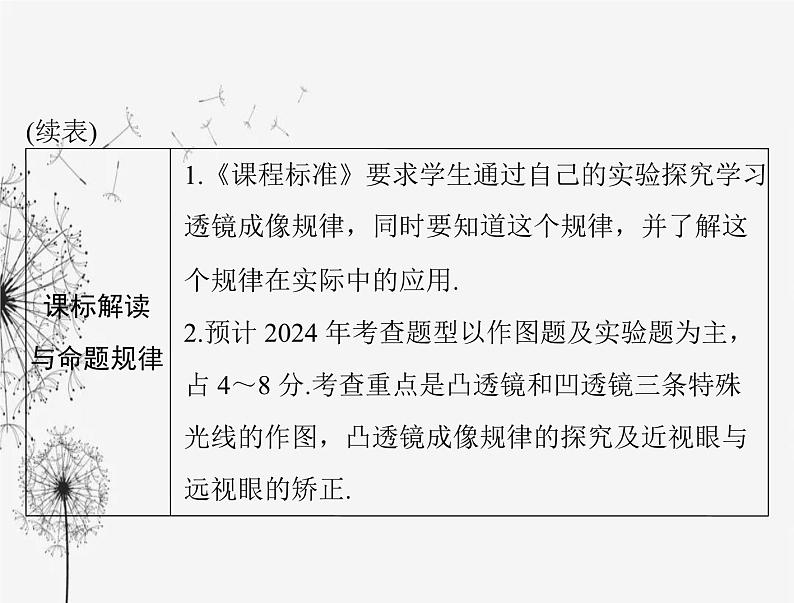

(续表)1.《课程标准》要求学生通过自己的实验探究学习透镜成像规律，同时要知道这个规律，并了解这
个规律在实际中的应用.2.预计 2024 年考查题型以作图题及实验题为主，占 4～8 分.考查重点是凸透镜和凹透镜三条特殊光线的作图，凸透镜成像规律的探究及近视眼与远视眼的矫正.

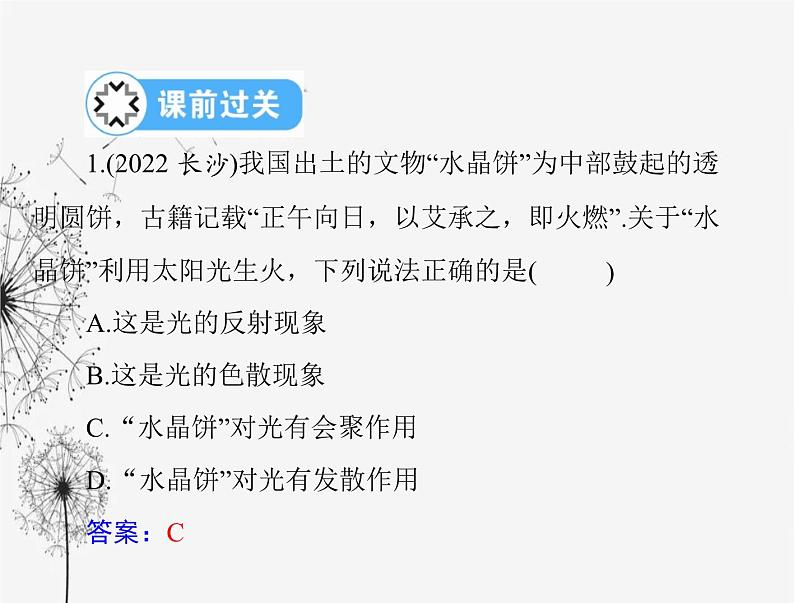

1.(2022 长沙)我国出土的文物“水晶饼”为中部鼓起的透明圆饼，古籍记载“正午向日，以艾承之，即火燃”.关于“水
晶饼”利用太阳光生火，下列说法正确的是(A.这是光的反射现象B.这是光的色散现象C.“水晶饼”对光有会聚作用D.“水晶饼”对光有发散作用答案：C

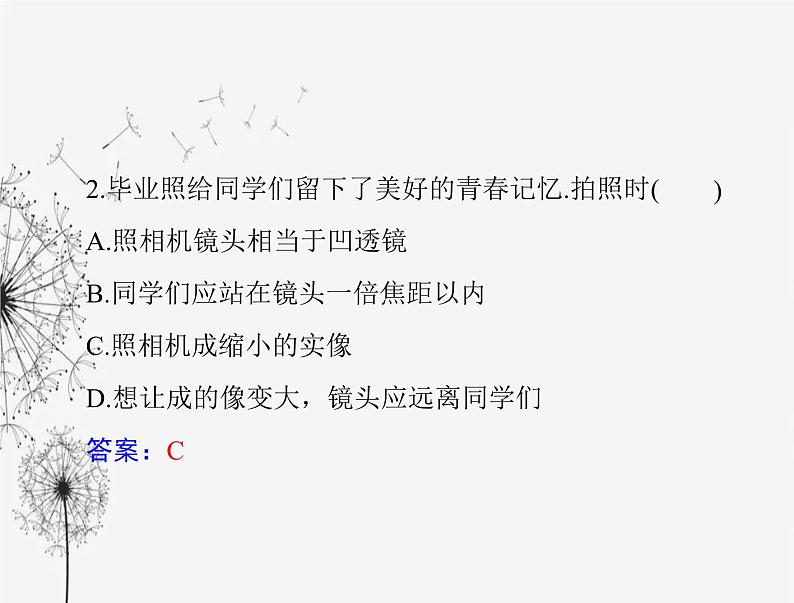

2.毕业照给同学们留下了美好的青春记忆.拍照时(A.照相机镜头相当于凹透镜B.同学们应站在镜头一倍焦距以内C.照相机成缩小的实像D.想让成的像变大，镜头应远离同学们答案：C

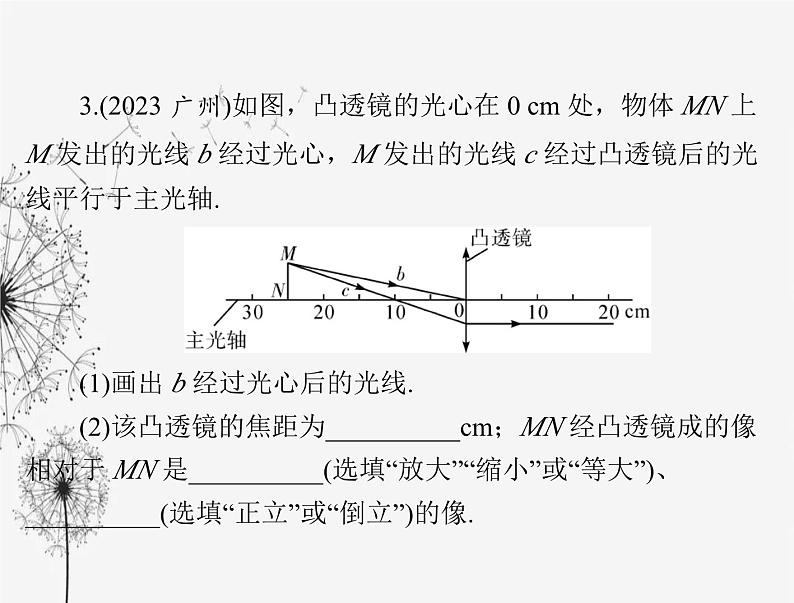

3.(2023 广州)如图，凸透镜的光心在 0 cm 处，物体 MN 上M 发出的光线 b 经过光心，M 发出的光线 c 经过凸透镜后的光线平行于主光轴.
(1)画出 b 经过光心后的光线.
(2)该凸透镜的焦距为__________cm；MN 经凸透镜成的像相对于 MN 是__________(选填“放大”“缩小”或“等大”)、__________(选填“正立”或“倒立”)的像.

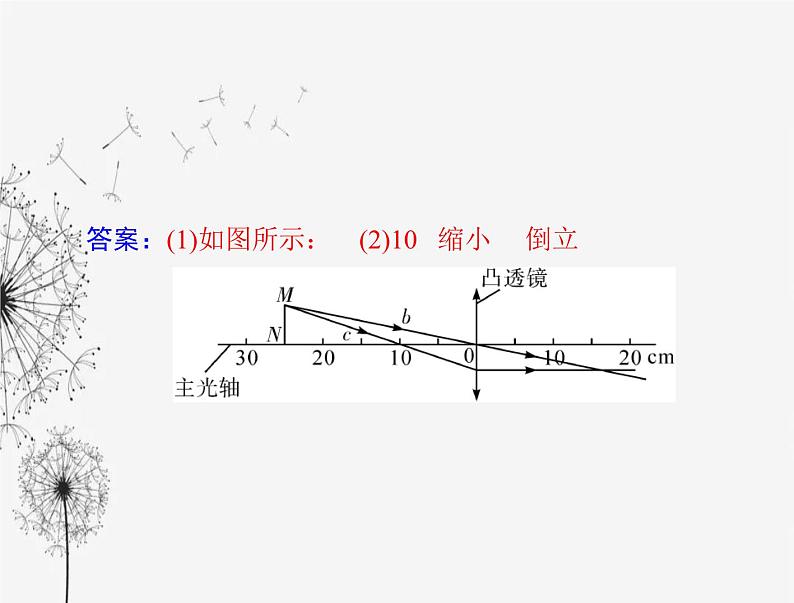

答案：(1)如图所示：

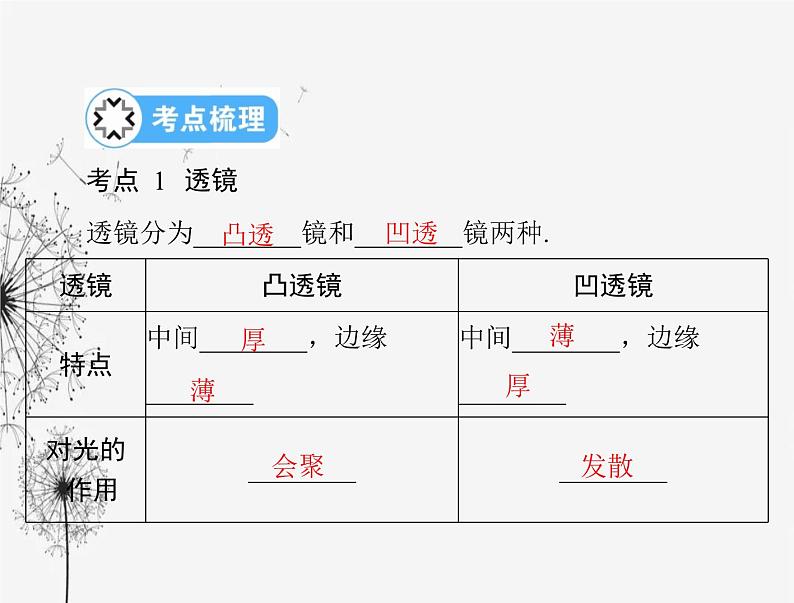

透镜分为________镜和________镜两种.
1.实验过程要注意的地方：实验时要调节烛焰、凸透镜、光屏的中心大致在____________，这样才能使烛焰成像在光屏________.
3.对凸透镜成像规律的进一步认识：(1)u＝________是成实像和虚像、正立像和倒立像的分界
(2)u＝________是像放大与缩小的分界点.(3) 所 成 的 实 像 都 是 ______ 立 的 ， 所 成 的 虚 像 都 是________立、放大的.(4)成实像时：物近则像远(物距变小则像距变________)，物远则像近(物距变大则像距变________)，像远则像大(当像距变大时，所成的像变________).
4.凸透镜的其他应用.
原理：先通过 物镜使物体成放大的________像，然后再用目镜把这个________像再一次放大，就能看清很微小的物体了.其物镜成像原理跟________的镜头一样，目镜相当于________
(2)望远镜(开普勒望远镜).原理：先通过物镜使物体成缩小的________像，然后再用目镜把________像放大，就能看清远处的物体了.其物镜成像原理跟____________的镜头一样，目镜相当于________镜.
1. 眼睛像一架照相机. 晶状体和角膜的共同作用相当于________透镜，视网膜相当于________，来自物体的光会聚在视网膜上， 形成________立、 ________的实像.2. 近视眼的成因及矫正：晶状体太______ ，折光能力太______，成像在视网膜________.矫正近视眼应戴_______透镜.3.远视眼的成因及矫正：晶状体太________，折光能力太________，成像在视网膜________.矫正远视眼应戴________透镜.老花眼镜就是________透镜.
【例 1】如下图所示，请画出入射或折射光线，使光路完整.
解析：本考点是广东中考的高频考点.本考点要掌握的知
1.凸透镜和凹透镜各有三条特殊的光线，可据此来画出透
2.凸透镜对光线有会聚作用，凹透镜对光线有发散作用.会聚作用可以理解为光线经过透镜后向靠近光心的方向偏折，而发散作用可以理解为光线经过透镜后向远离光心的方向偏折.
本题图甲中，过凸透镜焦点的光线，经折射后平行于主光轴射出，如下图所示；图乙中，指向凹透镜虚焦点的光线，经凹透镜折射后，平行于主光轴射出，如下图所示；图丙中，过凸透镜光心的光线，经凸透镜折射后，传播方向不改变，如下图所示.
1.如图所示，是经平面镜反射后，射向透镜的一条光线.请在图中画出这条光线的入射光线和经透镜折射后的光线.
2.两透镜的主光轴在同一直线上，有两条光线通过这两个透镜的光路如图所示.根据光路图，请你在方框内画出适当的透镜.
【例 2】小明用焦距为 10 cm 的透镜做“探究凸透镜成像规律”实验，凸透镜、蜡烛、光屏的位置如图所示.(1)要使光屏处在像的位置，在蜡烛和透镜不动的情况下，光屏应向_________移动，直到屏上的像____________________为止.
(2)在完成(1)的基础上，将蜡烛与光屏的位置互换，透镜不动，光屏上得到一个__________、__________的实像.(3)实验一段时间后，蜡烛变短了，要使蜡烛的像仍然成在
光屏的中心，应该将光屏向__________移动.
(4)换用另一块凸透镜，再次将烛焰、凸透镜和光屏的中心调到同一高度后，在光具座上无论如何移动光屏，都不能承接到烛焰的像，原因可能是________________________________.
解析：本考点是广东中考的高频考点.“探究凸透镜成像的规律”实验是光现象部分最重要的实验之一，该实验需要掌握的知识主要有：1.实验器材有光具座、凸透镜、蜡烛、光屏等.2.实验步骤第一步，在光具座上由左至右依次放置蜡烛、凸透镜、光屏；第二步，调节烛焰的焰心、凸透镜的光心、光屏的中心在同一水平直线上(为了使像能够成在光屏中央)；第三步，把蜡烛放在两倍焦距以外，移动光屏的位置直到得到一个清晰的像，并记录物距、像距及像的性质；第四步，分别把蜡烛放在两倍焦距处、一倍焦距和两倍焦距之间、一倍焦距处、一倍焦
距以内，进行实验，观察光屏上能否成像并记录物距、像距及像的性质.3. 如果光屏上找不到像则可能是以下几种情况造成的：蜡烛在一倍焦距以内；蜡烛在焦点上；蜡烛在一倍焦距以外，但是靠近焦点，成像太远，光具座不够长；烛焰的焰心、凸透镜的光心、光屏的中心不在同一水平直线上等.4.实验时，光屏上成了清晰的像，若用纸片挡住凸透镜的下半部分，像的大小不变，不会缺少一部分，但是会变暗一些.5.如果成像偏下，可以只把蜡烛向下移动或者只把凸透镜向上移动或者只把光屏向下移动.6.实验结论如下表：
(1)由题意知，凸透镜的焦距为 10 cm，此时物距为 40 cm－25 cm＝15 cm，物距处于一倍焦距和二倍焦距之间，此时成倒立放大的实像，像距大于二倍焦距，所以光屏应向右移动，直到屏上的像最清晰为止.
(2)将蜡烛与光屏的位置互换，则物距大于二倍焦距，此时
(3)凸透镜成倒立的实像，蜡烛变短，相对于凸透镜向下移动，所以其像向上移动，要使蜡烛的像仍然成在光屏的中心，应该将光屏向上移动.
(4)烛焰、凸透镜和光屏的中心调到同一高度，在光具座上无论如何移动光屏，都不能承接到烛焰的像，原因可能是蜡烛到凸透镜的距离小于或等于焦距.
答案：(1)右；最清晰
凸透镜的距离小于或等于焦距
变式拓展3.(2023 齐齐哈尔)用如图所示的装置做“探究凸透镜成像的规律”的实验时，已知凸透镜的焦距为 10 cm.下列说法正确
A.烛焰在如图所示位置所成像的特点与照相机成像特点相同
B.将蜡烛向远离凸透镜的方向移动，向右移动光屏可得到
C.将蜡烛移动到光具座 42 cm 刻度线处，烛焰所成的像是
D.将蜡烛移动到光具座 30 cm 刻度线处，移动光屏至适当
位置，光屏上可得到等大的像
【例 3】为了规范交通行为，某市公安部门在很多路口安装监控摄像头，如图所示，它可以拍下违章行驶或发生交通事
故时的现场照片.拍照时，摄像头的镜头相当于一个(A.凸透镜，成放大的实像B.凸透镜，成缩小的实像C.凹透镜，成放大的虚像D.凹透镜，成缩小的虚像
解析：本考点应掌握的知识：利用凸透镜成倒立、放大的实像应用于幻灯机、投影仪；利用凸透镜成倒立、缩小的实像应用于照相机；利用凸透镜成正立、放大的虚像应用于放大镜.本题中摄像头的镜头相当于一个凸透镜，拍摄违章行驶或发生交通事故的现场照片时，物距远大于二倍焦距，所以此时成倒立、缩小的实像.
变式拓展4.(2023 黄冈)如图所示是超市安装的一种刷脸自助储物柜.某顾客站在屏幕前 50 cm 处，按下“存”按钮，屏幕上方的摄像头启动，出现人脸缩小的像，柜门打开.下列说法正确的是
)A.该摄像头相当于一个凹透镜B.该摄像头对光线具有发散作用C.该摄像头的焦距可能是 0.20 mD.该摄像头成像原理是光的反射答案：C
【例 4】常见的视力缺陷有近视和远视.如图所示是一名视力缺陷者的眼球成像示意图，他的视力缺陷类型及矫正视力应
该戴的透镜种类是(A.远视眼，凸透镜C.近视眼，凸透镜
B.远视眼，凹透镜D.近视眼，凹透镜
解析：本考点应掌握的知识：近视眼是由于晶状体太厚，折光能力太强，或者眼球在前后方向上太长，因此来自远处某点的光会聚在视网膜前，到达视网膜时已经不是一点而是一个模糊的光斑了.所以近视眼只能看清近处物体，看不清远处的物体.近视眼的人应戴凹透镜进行矫正，利用凹透镜能使光线发散的特点，在眼睛前面放一个合适的凹透镜，就能使来自远处物体的光会聚在视网膜上，如下图所示.
远视眼是由于晶状体太薄，折光能力太弱，或者眼球在前后方向上太短，来自近处一点的光，还没有会聚成一点就到达视网膜了，在视网膜上形成一个模糊的光斑.远视眼的人应戴凸透镜进行矫正，利用凸透镜能使光线会聚的特点，就能使来自近处物体的光会聚在视网膜上，如上图所示.
