2024学年初三物理人教版第十七单元（欧姆定律）测试卷（提分小卷含解析）

这是一份2024学年初三物理人教版第十七单元（欧姆定律）测试卷（提分小卷含解析），文件包含章节检测第17章欧姆定律提分小卷教师版含解析docx、章节检测第17章欧姆定律提分小卷学生版docx等2份试卷配套教学资源，其中试卷共32页， 欢迎下载使用。

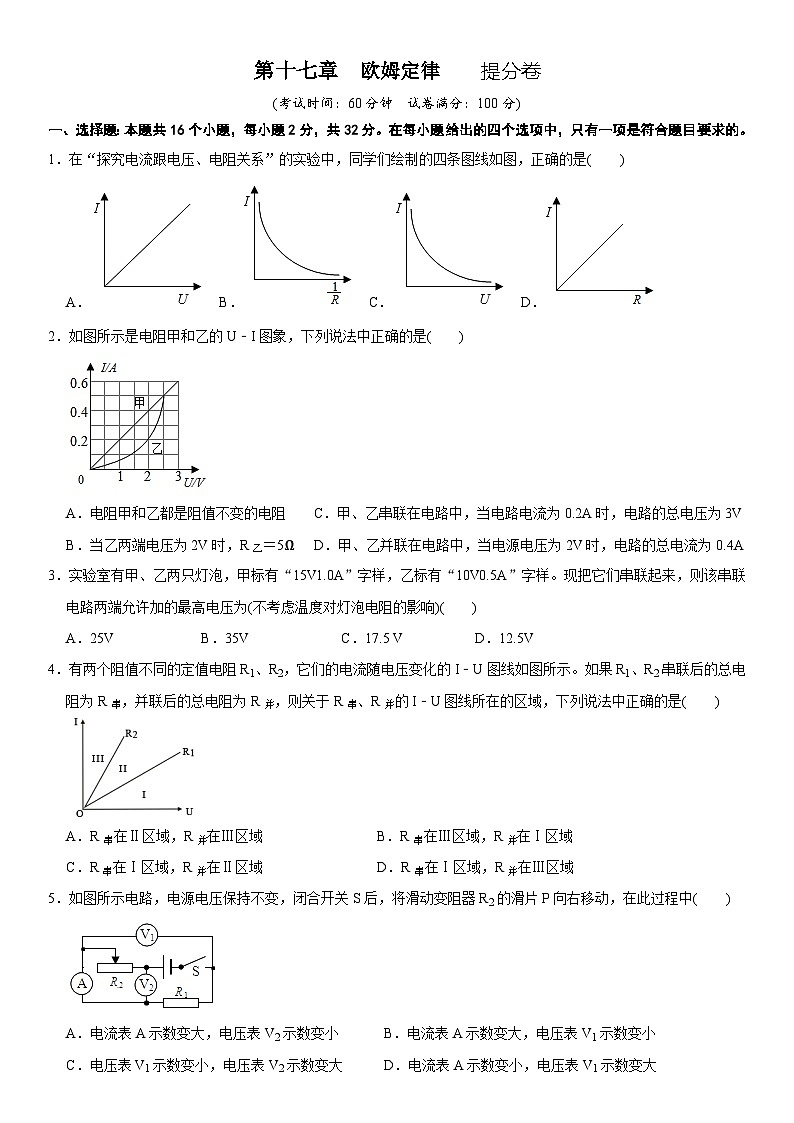

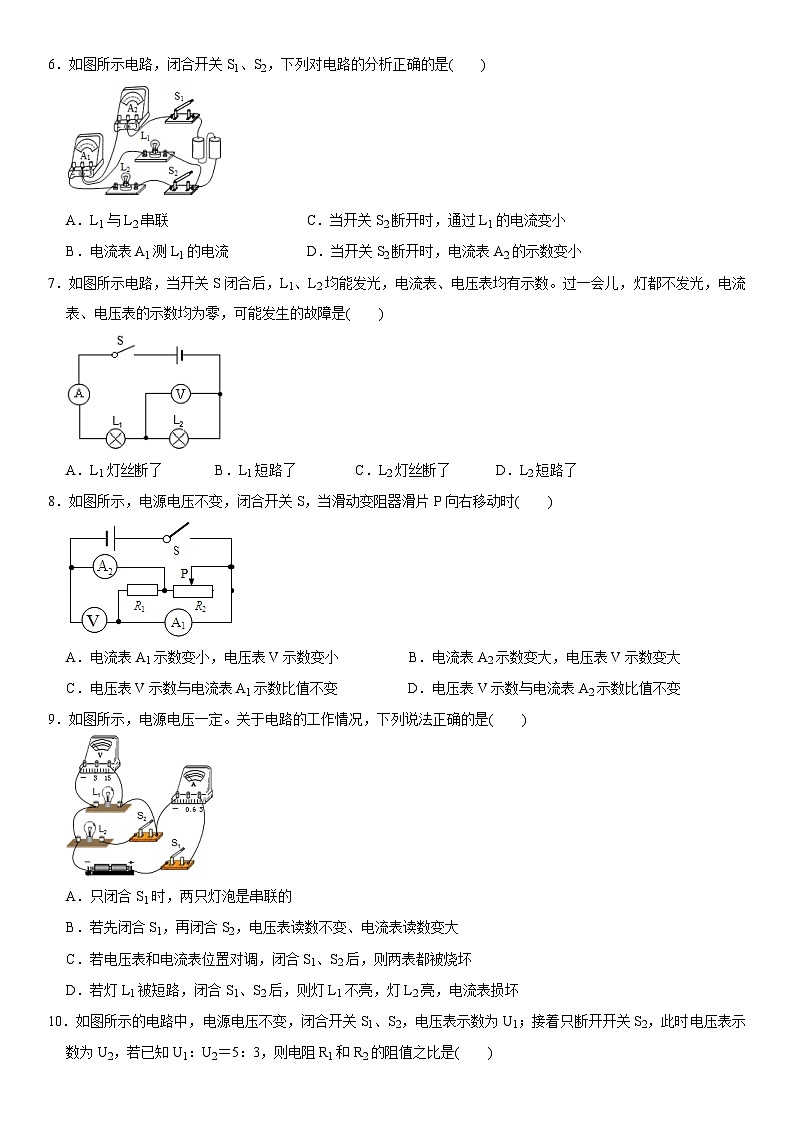

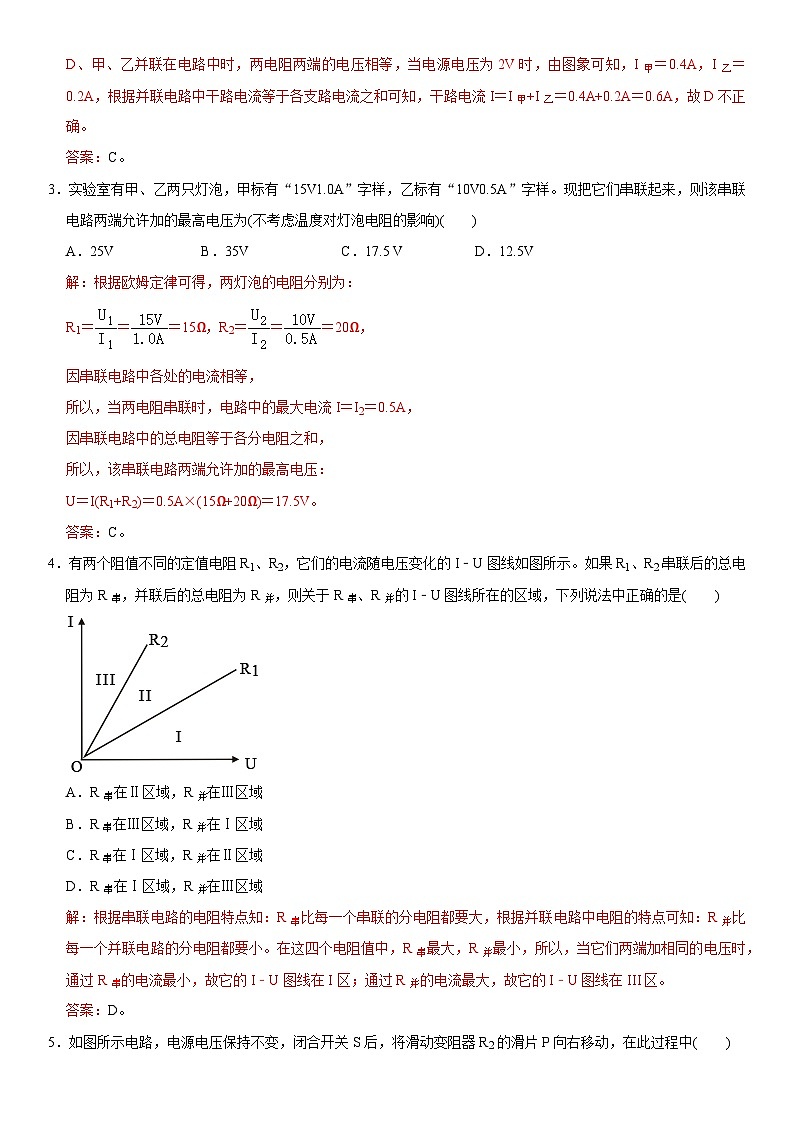

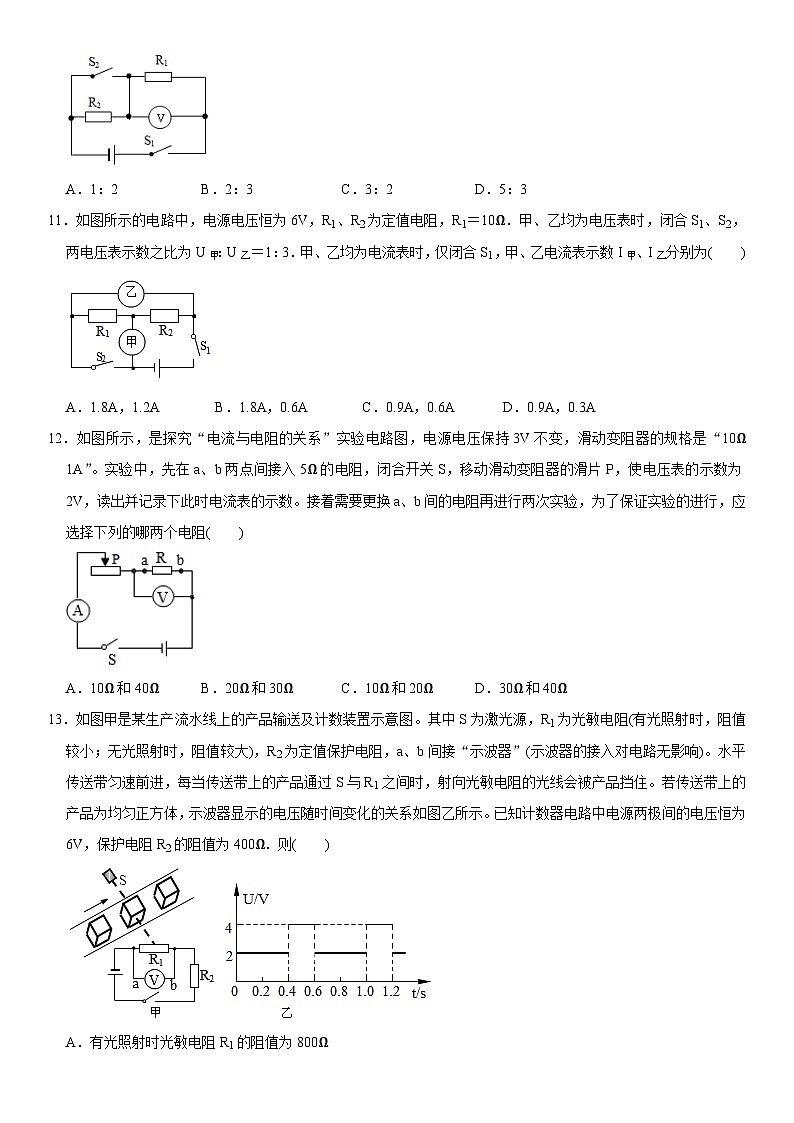

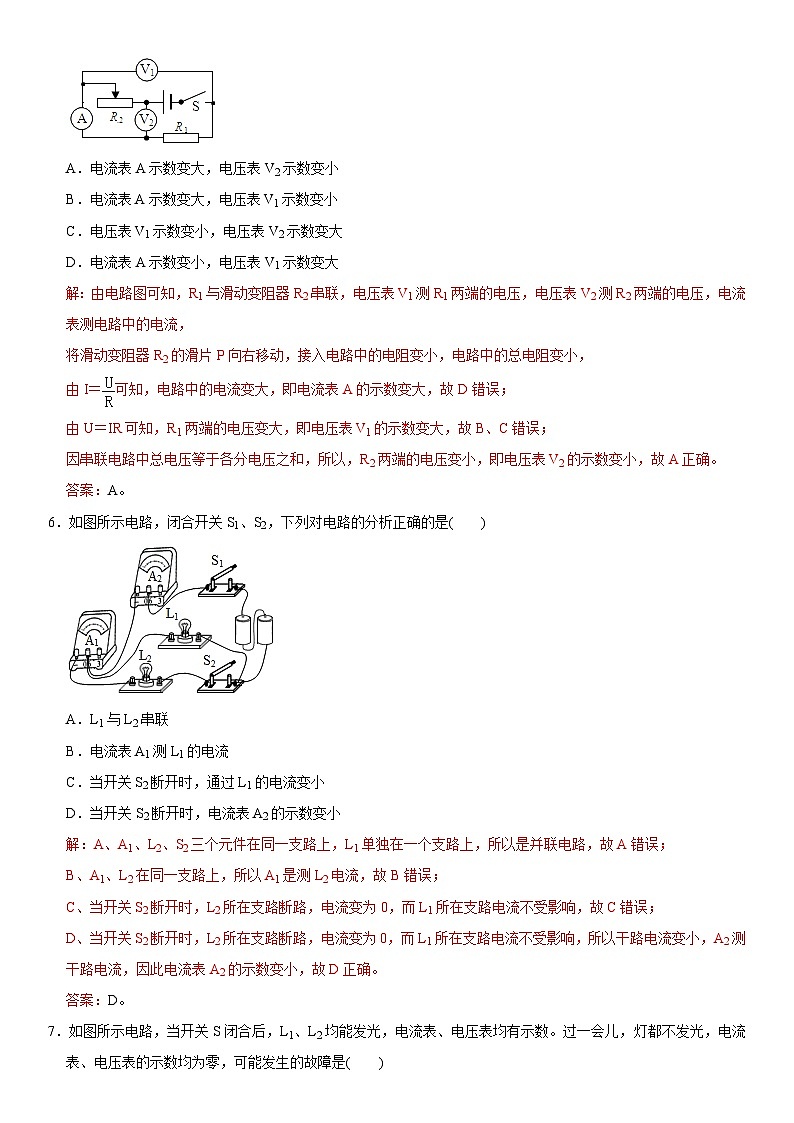

第十七章 欧姆定律 提分卷(考试时间：60分钟 试卷满分：100分)选择题：本题共16个小题，每小题2分，共32分。在每小题给出的四个选项中，只有一项是符合题目要求的。1．在“探究电流跟电压、电阻关系”的实验中，同学们绘制的四条图线如图，正确的是(　　)A． B． C． D．2．如图所示是电阻甲和乙的U﹣I图象，下列说法中正确的是(　　)A．电阻甲和乙都是阻值不变的电阻 C．甲、乙串联在电路中，当电路电流为0.2A时，电路的总电压为3VB．当乙两端电压为2V时，R乙＝5Ω D．甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.4A3．实验室有甲、乙两只灯泡，甲标有“15V1.0A”字样，乙标有“10V0.5A”字样。现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响)(　　)A．25V B．35V C．17.5 V D．12.5V4．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I﹣U图线如图所示。如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I﹣U图线所在的区域，下列说法中正确的是(　　) A．R串在Ⅱ区域，R并在Ⅲ区域 B．R串在Ⅲ区域，R并在Ⅰ区域 C．R串在Ⅰ区域，R并在Ⅱ区域 D．R串在Ⅰ区域，R并在Ⅲ区域5．如图所示电路，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中(　　)A．电流表A示数变大，电压表V2示数变小 B．电流表A示数变大，电压表V1示数变小 C．电压表V1示数变小，电压表V2示数变大 D．电流表A示数变小，电压表V1示数变大6．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是(　　)A．L1与L2串联 C．当开关S2断开时，通过L1的电流变小 B．电流表A1测L1的电流 D．当开关S2断开时，电流表A2的示数变小7．如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数。过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是(　　)A．L1灯丝断了 B．L1短路了 C．L2灯丝断了 D．L2短路了8．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时(　　)A．电流表A1示数变小，电压表V示数变小 B．电流表A2示数变大，电压表V示数变大 C．电压表V示数与电流表A1示数比值不变 D．电压表V示数与电流表A2示数比值不变9．如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是(　　)A．只闭合S1时，两只灯泡是串联的 B．若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大 C．若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏 D．若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2亮，电流表损坏10．如图所示的电路中，电源电压不变，闭合开关S1、S2，电压表示数为U1；接着只断开开关S2，此时电压表示数为U2，若已知U1：U2＝5：3，则电阻R1和R2的阻值之比是(　　)A．1：2 B．2：3 C．3：2 D．5：311．如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R1＝10Ω．甲、乙均为电压表时，闭合S1、S2，两电压表示数之比为U甲：U乙＝1：3．甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为(　　)A．1.8A，1.2A B．1.8A，0.6A C．0.9A，0.6A D．0.9A，0.3A12．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω 1A”。实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数。接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻(　　)A．10Ω和40Ω B．20Ω和30Ω C．10Ω和20Ω D．30Ω和40Ω13．如图甲是某生产流水线上的产品输送及计数装置示意图。其中S为激光源，R1为光敏电阻(有光照射时，阻值较小；无光照射时，阻值较大)，R2为定值保护电阻，a、b间接“示波器”(示波器的接入对电路无影响)。水平传送带匀速前进，每当传送带上的产品通过S与R1之间时，射向光敏电阻的光线会被产品挡住。若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示。已知计数器电路中电源两极间的电压恒为6V，保护电阻R2的阻值为400Ω．则(　　)A．有光照射时光敏电阻R1的阻值为800Ω B．有光照射和无光照射时保护电阻R2两端的电压之比为1：2 C．有光照射和无光照射时光敏电阻的阻值之比为1：2 D．每l h通过S与R1之间的产品个数为6000个14．小红测电阻Rx的阻值，设计的电路如图所示，电源电压保持不变，其中R0是0～200Ω的滑动变阻器，R是未知固定电阻。她把开关S掷于a时，电压表读数为2.5 V，电流表读数为0.5 A；再把开关S掷于b，并调节R0，得到电压表读数减小0.7V，电流表读数增加0.4A．最后小红得到Rx的阻值为(　　)A．5Ω B．3Ω C．2Ω D．1.75Ω15．如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图像如图2所示。则下列判断正确的是(　　)A．电源电压为10V B．定值电阻R1的阻值为20Ω C．滑动变阻器R2的阻值变化范围为0～10Ω D．变阻器滑片在中点时，电流表示数为0.3A16．图示电路中(R0阻值已知，表示电阻箱)，不能测出Rx阻值的是(　　)A． B． C． D．二、填空题(每空2分，共34分)17．某电阻两端的电压为3V时，通过的电流为0.5A，则该电阻的阻值是　 　Ω，若该电阻两端电压为0，其阻值是　 　Ω。18．如图为一握力计的电路示意图，a、b、c、d四个接线柱，电表及一定值电阻R0未画出，金属板N固定不动，金属板M可带动金属片P滑动，从而与R构成滑动变阻器，若弹簧的电阻不计，电源电压保持不变，要求握力增大时，电表的示数也增大，则a、b之间应接入 　 　，c、d之间应接入 　 　。(选填“定值电阻”、“电流表”或“电压表”)19．两个电阻的规格分别为“6V 0.2A”和“3V 0.3A”，将它们串联后接入电路，其总电压不能超过　 　V；将它们并联后接入电路，其总电流不能超过　 　A。20．如图所示电路，电阻R1＝3Ω，R2＝2Ω．闭合开关S，电流表A的示数　 　，电流表A1的示数　 　(以上两空选填“变大”、“变小”或“不变”)，电压表V的示数变化与电流表A的示数变化之比等于　 　Ω。21．如图甲所示电路，电源电压不变。闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是　 　V，定值电阻R的阻值是　 　Ω，滑动变阻器的最大阻值为　 　Ω。22．甲、乙两地相距40km，在甲乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0.2Ω．现输电线某处发生短路，为确定短路位置，检修人员在甲地用电压表、电流表和电源接成如图所示的电路进行测量。当电压表的示数为3.0V时，电流表的示数为0.5A，则短路位置离甲地的距离为　 　m。23．如图所，闭合开关S，电压表V1的示数为6V，电压表V2的示数为8V，电流表A的示数为0.5A，电源电压是12V，则R2两端的电压为　 　V，R1＝　 　Ω。24．如图所示的电路中，电源电压不变，定值电阻R1＝10Ω，滑动变阻器R2标有“50Ω 1A”的字样，电压表的量程为0～3V，电流表的量程为0～0.6A．当闭合开关S，P位于R2的某一位置时，电压表示数为3V，电流表示数为0.4A，则流过滑动变阻器R2的电流为　 　A；为确保电路的安全，R2的取值范围是　 　Ω。三、实验探究题(每空1分，共23分)25．某学习小组在“测量小灯泡的电阻”的实验中，按照如图甲所示的电路进行实验。(1)请用笔画线代替导线将图甲所示的实物电路连接完整(要求：滑动变阻器的滑片向左移动时小灯变亮)。(2)实验前电压表的指针如图乙所示，可能的原因是 　 　。(3)正确连接电路后，进行实验，电流表的示数如图丙所示，为 　A，完成所有实验记录的数据如图丁所示，灯泡两端电压为2.5V时灯泡的电阻为 　 　Ω(4)根据图丁所示，可以得出的结论是 　 　，灯泡的电阻越大。(5)完成实验后，小组又设计出一种测量未知电阻Rx的方法，如图戊所示的电路，电源电压未知且不变，另一定值电阻的阻值为R0；请将以下实验步骤补充完整。①闭合S1，断开S2时，电压表的示数为U1；②　 　时，电压表的示数为U2；③电阻Rx＝　 　(用U1、U2、R0表示)。26．小明同学在做“探究电流与电压的关系”实验时，准备了以下器材：干电池(1.5V)两节，电流表(0～0.6A 0～3A)、电压表(0～3V 0～15V)、滑动变阻器(20Ω、2A)、定值电阻(5Ω)、开关各一只、导线若干。根据图甲所示的电路图进行实验。(1)用笔画线代替导线，按照图甲所示电路，将乙图中的实物图连接完整。(2)连接电路。闭合开关前，滑动变阻器滑片P应处于　 　(选填“A”或“B”)端。(3)闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是　 　。(4)实验过程中，要使电压表示数逐渐变大，滑动变阻器滑片P应向　 　(选填“左”或“右”)移动。(5)实验过程中，电流表的示数如图丙所示，此时电路中的电流为　 　A。(6)试验中通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压值如表所示。老师看后说其中一次是错误的。帮小明分析出错的是第　 　次，原因是　 　。27．小华同学为了探究“电流与电阻的关系”，设计了如图甲的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为10Ω，20Ω，50Ω的定值电阻各一个，滑动变阻器上标有“20Ω 1A”字样，导线若干。(1)请你用笔画线代替导线，将图乙中的实物连接完整。(2)在连接实验电路时，小华应将开关处于　 　状态。闭合开关前，应将滑动变阻器滑片滑到最　 　端(选填“左”或“右”)。(3)小华连接好电路，闭合开关后，移动滑动变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，则发生这种故障的原因可能是　 　。(4)故障排除后，小华先把10Ω的电阻接入电路，移动滑动变阻器滑片，使电压表示数为2V，读出电流表示数后，断开开关，她直接拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，闭合开关，电压表示数如图丙所示，其示数是　 　V，要完成这次实验，接下来她应将变阻器滑片向　 　端(选填“左”或“右”)移动，使电压表的示数为　 　V。(5)当小华改用50Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，你认为“电压表的示数无法达到实验要求的值”的原因可能是(　 　)A．滑动变阻器的阻值太大 B．电压表量程选小了 C．滑动变阻器的阻值太小 D．滑动变阻器烧坏了(6)小华解决了上述问题后，完成了实验。利用收集到的多组数据。作出了如图丁所示的电流I随电阻R变化的关系图象。分析图象得出了电流与电阻的关系是　 　。四、计算题(28题5分，29题6分，共11分)28．(5分)如图所示，电源电压可调，小灯泡上标有“6V 0.5A”的字样(不考虑温度对小灯泡电阻的影响)，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格为“20Ω 1A”。(1)(2分)电源电压调至6V，闭合开关S1和S2，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数为0.6A，则电压表的示数是多少？R0的阻值是多少？(2)(3分)电源电压调至8V，断开开关S1，闭合开关S2，为了保证电路安全，求滑动变阻器的阻值变化范围。29．(6分)如图所示，甲为电路的连接情况，R1＝20Ω，R2为滑动变阻器，乙为R3的I﹣U图象，电源电压保持不变。当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V．求：(1)(2分)电源电压。(2)(2分)滑动变阻器R2的最大阻值。(3)(2分)当S1、S2均闭合，且滑片P在a端时，求电流表的示数。实验次数123456电压U/V0.51.01.52.02.53.0电流I/A0.10.20.30.40.50.6
